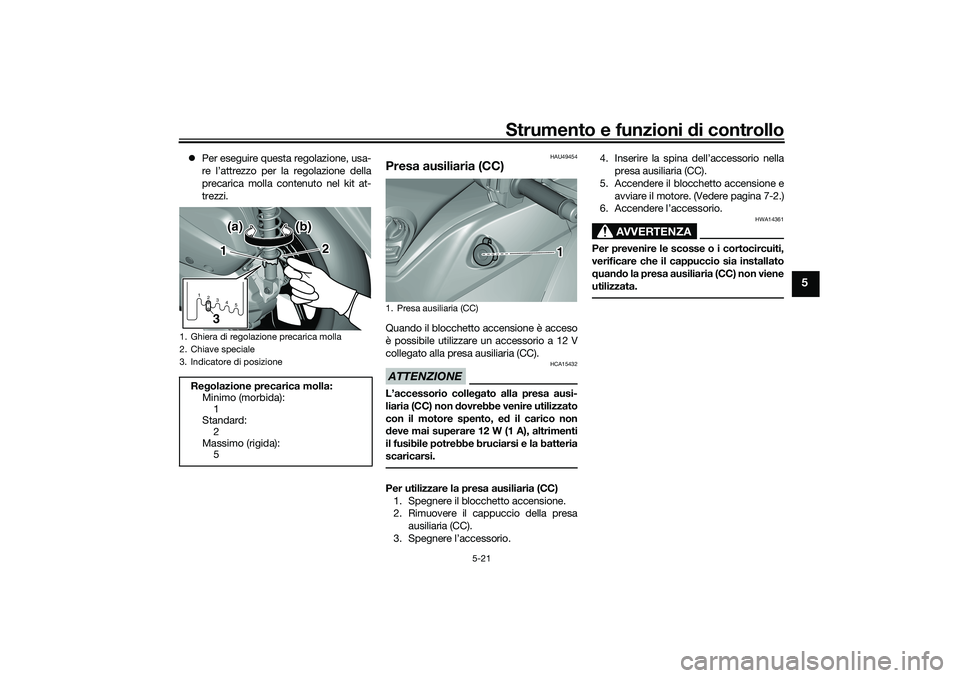

Strumento e funzioni di controllo
5-21
5
Per eseguire questa regolazione, usa-
re l’attrezzo per la regolazione della
precarica molla contenuto nel kit at-
trezzi.
HAU49454
Presa ausiliaria (CC) Quando il blocchetto accensione è acceso
è possibile utilizzare un accessorio a 12 V
collegato alla presa ausiliaria (CC).ATTENZIONE
HCA15432
L’accessorio collegato alla presa ausi-
liaria (CC) non dovrebbe venire utilizzato
con il motore spento, ed il carico non
deve mai superare 12 W (1 A), altrimenti
il fusibile potrebbe bruciarsi e la batteria
scaricarsi.Per utilizzare la presa ausiliaria (CC)
1. Spegnere il blocchetto accensione.
2. Rimuovere il cappuccio della presa
ausiliaria (CC).
3. Spegnere l’accessorio.4. Inserire la spina dell’accessorio nella
presa ausiliaria (CC).
5. Accendere il blocchetto accensione e
avviare il motore. (Vedere pagina 7-2.)
6. Accendere l’accessorio.
AVVERTENZA
HWA14361
Per prevenire le scosse o i cortocircuiti,
verificare che il cappuccio sia installato
quando la presa ausiliaria (CC) non viene
utilizzata.
1. Ghiera di regolazione precarica molla
2. Chiave speciale
3. Indicatore di posizioneRegolazione precarica molla:
Minimo (morbida):
1
Standard:
2
Massimo (rigida):
51
2
3
4
5
1
2
3(a)
(a)
(b)(b)
(a) (b)
1. Presa ausiliaria (CC)
1
UBX9H0H0.book Page 21 Wednesday, January 22, 2020 4:34 PM

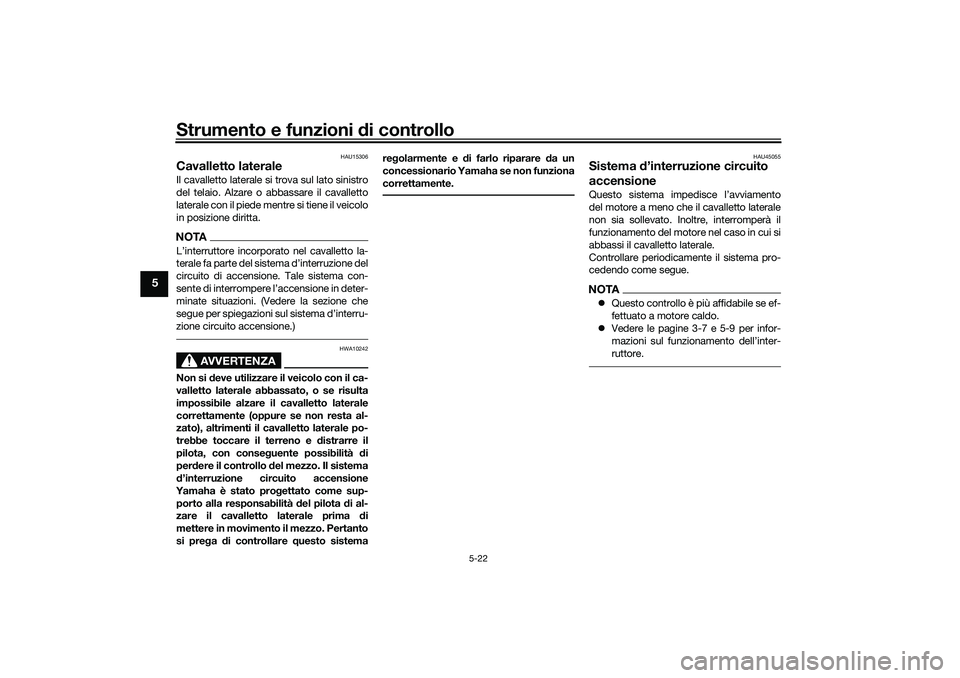

Strumento e funzioni di controllo
5-22
5
HAU15306
Cavalletto lateraleIl cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTA

circuito di accensione. Tale sistema con-

minate situazioni. (Vedere la sezione che

zione circuito accensione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta al-
zato), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conseguente possibilità di
perdere il controllo del mezzo. Il sistema
d’interruzione circuito accensione
Yamaha è stato progettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistemaregolarmente e di farlo riparare da un
concessionario Yamaha se non funziona
correttamente.
HAU45055
Sistema d’interruzione circuito
accensioneQuesto sistema impedisce l’avviamento
del motore a meno che il cavalletto laterale
non sia sollevato. Inoltre, interromperà il
funzionamento del motore nel caso in cui si
abbassi il cavalletto laterale.
Controllare periodicamente il sistema pro-
cedendo come segue.NOTAQuesto controllo è più affidabile se ef-
fettuato a motore caldo.
Vedere le pagine 3-7 e 5-9 per infor-
mazioni sul funzionamento dell’inter-
ruttore.
UBX9H0H0.book Page 22 Wednesday, January 22, 2020 4:34 PM

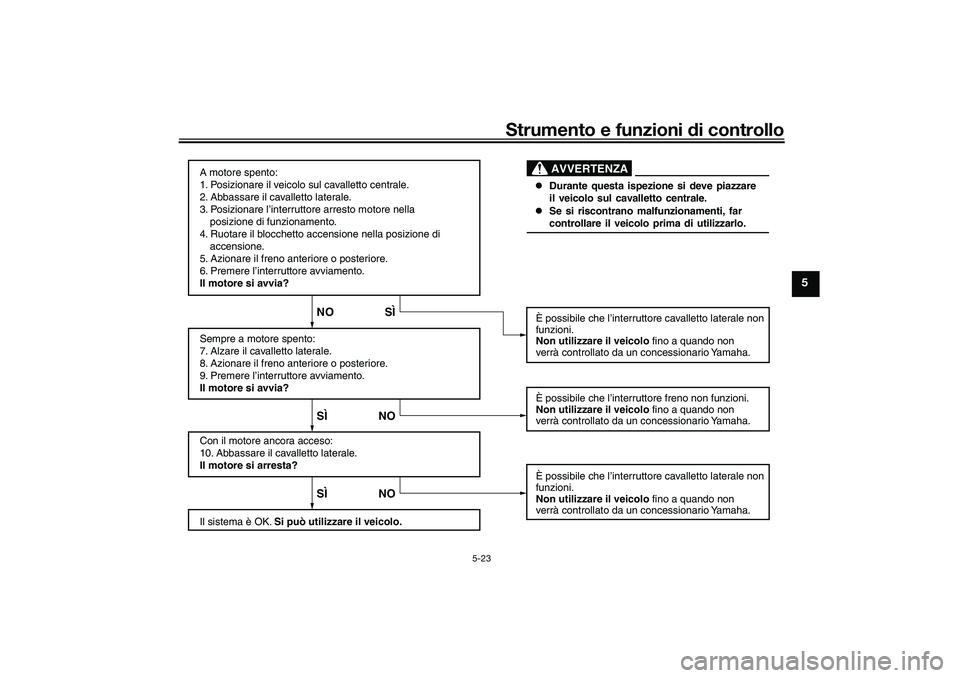

Strumento e funzioni di controllo
5-23
5
A motore spento:
1. Posizionare il veicolo sul cavalletto centrale.
2. Abbassare il cavalletto laterale.
3. Posizionare l’interruttore arresto motore nella
posizione di funzionamento.
4. Ruotare il blocchetto accensione nella posizione di
accensione.
5. Azionare il freno anteriore o posteriore.
6. Premere l’interruttore avviamento.
Il motore si avvia?
Sempre a motore spento:
7. Alzare il cavalletto laterale.
8. Azionare il freno anteriore o posteriore.
9. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
10. Abbassare il cavalletto laterale.
Il motore si arresta?
Il sistema è OK. Si può utilizzare il veicolo.È possibile che l’interruttore cavalletto laterale non
funzioni.
Non utilizzare il veicolo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore freno non funzioni.
Non utilizzare il veicolo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale non
funzioni.
Non utilizzare il veicolo fino a quando non
verrà controllato da un concessionario Yamaha.
SÌ NO SÌ NO NO SÌ
Durante questa ispezione si deve piazzare
il veicolo sul cavalletto centrale.

AVVERTENZASe si riscontrano malfunzionamenti, far
controllare il veicolo prima di utilizzarlo.
UBX9H0H0.book Page 23 Wednesday, January 22, 2020 4:34 PM

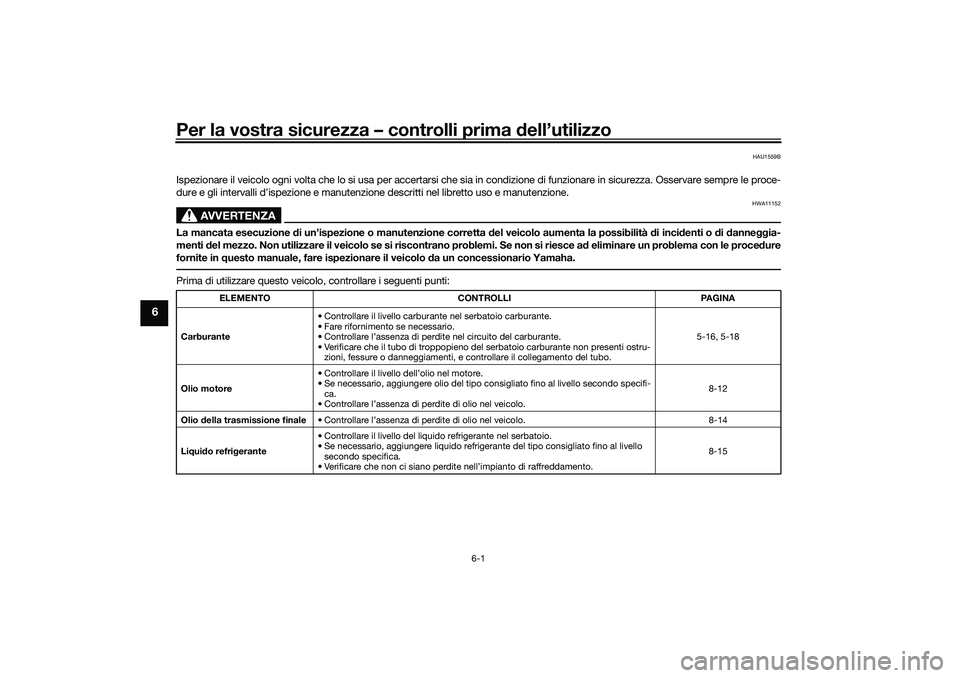

Per la vostra sicurezza – controlli prima dell’utilizzo
6-1
6
HAU1559B
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le proce-
dure e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
ELEMENTO CONTROLLI PAGINA
Carburante• Controllare il livello carburante nel serbatoio carburante.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carburante.
• Verificare che il tubo di troppopieno del serbatoio carburante non presenti ostru-
zioni, fessure o danneggiamenti, e controllare il collegamento del tubo.5-16, 5-18
Olio motore• Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
• Controllare l’assenza di perdite di olio nel veicolo.8-12
Olio della trasmissione finale• Controllare l’assenza di perdite di olio nel veicolo. 8-14
Liquido refrigerante• Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raffreddamento.8-15
UBX9H0H0.book Page 1 Wednesday, January 22, 2020 4:34 PM

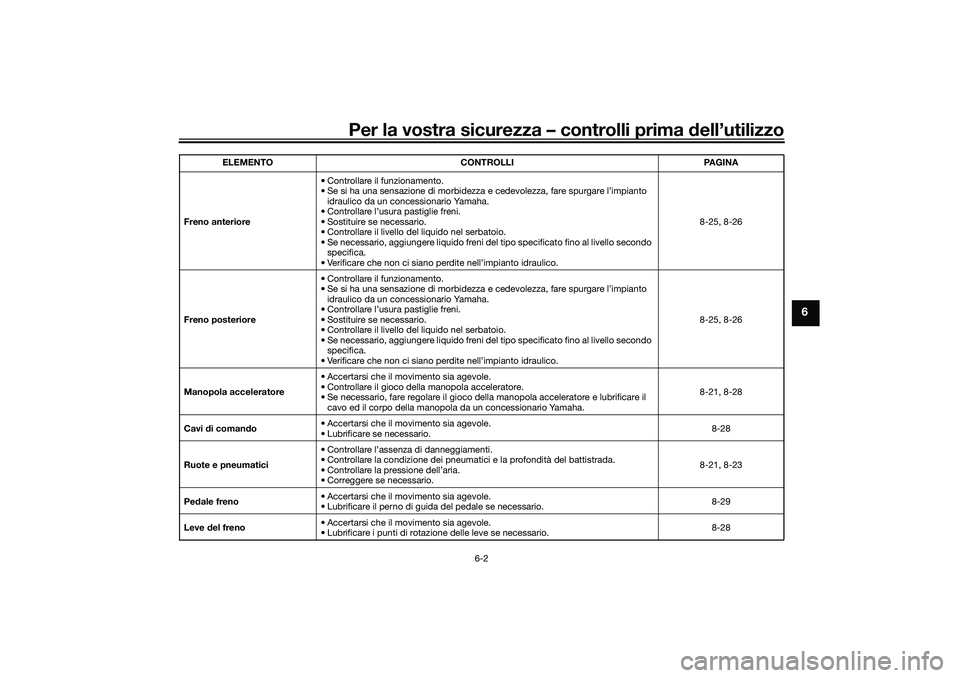

Per la vostra sicurezza – controlli prima dell’utilizzo
6-2
6
Freno anteriore• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo
specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.8-25, 8-26
Freno posteriore• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo
specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.8-25, 8-26
Manopola acceleratore• Accertarsi che il movimento sia agevole.
• Controllare il gioco della manopola acceleratore.
• Se necessario, fare regolare il gioco della manopola acceleratore e lubrificare il
cavo ed il corpo della manopola da un concessionario Yamaha.8-21, 8-28
Cavi di comando• Accertarsi che il movimento sia agevole.
• Lubrificare se necessario.8-28
Ruote e pneumatici• Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario.8-21, 8-23
Pedale freno• Accertarsi che il movimento sia agevole.
• Lubrificare il perno di guida del pedale se necessario.8-29
Leve del freno• Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario.8-28 ELEMENTO CONTROLLI PAGINA
UBX9H0H0.book Page 2 Wednesday, January 22, 2020 4:34 PM

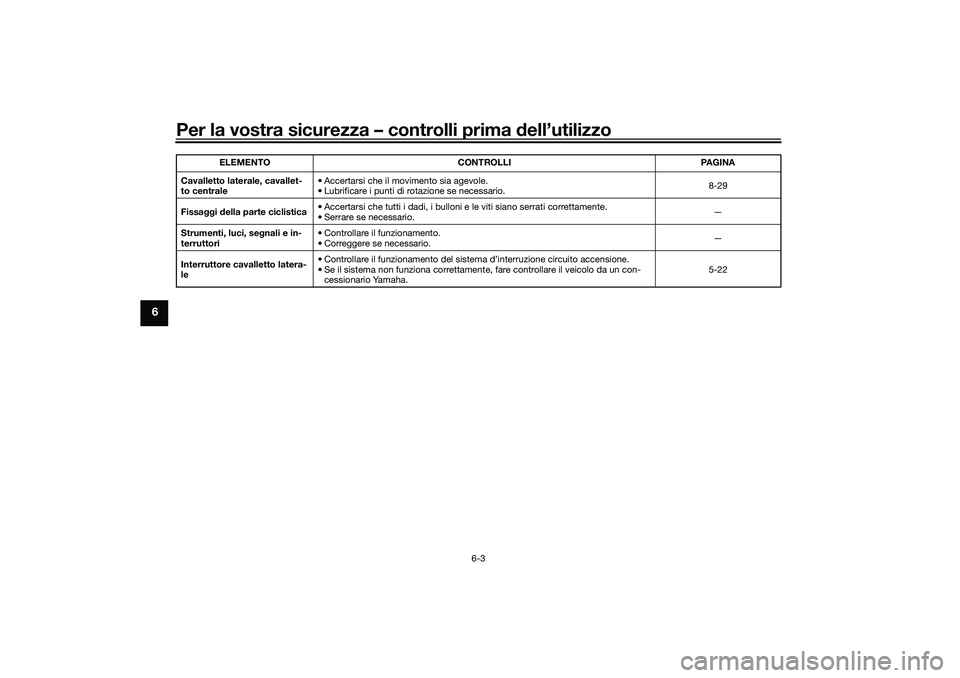

Per la vostra sicurezza – controlli prima dell’utilizzo
6-3
6
Cavalletto laterale, cavallet-
to centrale• Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione se necessario.8-29
Fissaggi della parte ciclistica• Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
• Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttori• Controllare il funzionamento.
• Correggere se necessario.—
Interruttore cavalletto latera-
le • Controllare il funzionamento del sistema d’interruzione circuito accensione.
• Se il sistema non funziona correttamente, fare controllare il veicolo da un con-
cessionario Yamaha.5-22 ELEMENTO CONTROLLI PAGINA
UBX9H0H0.book Page 3 Wednesday, January 22, 2020 4:34 PM

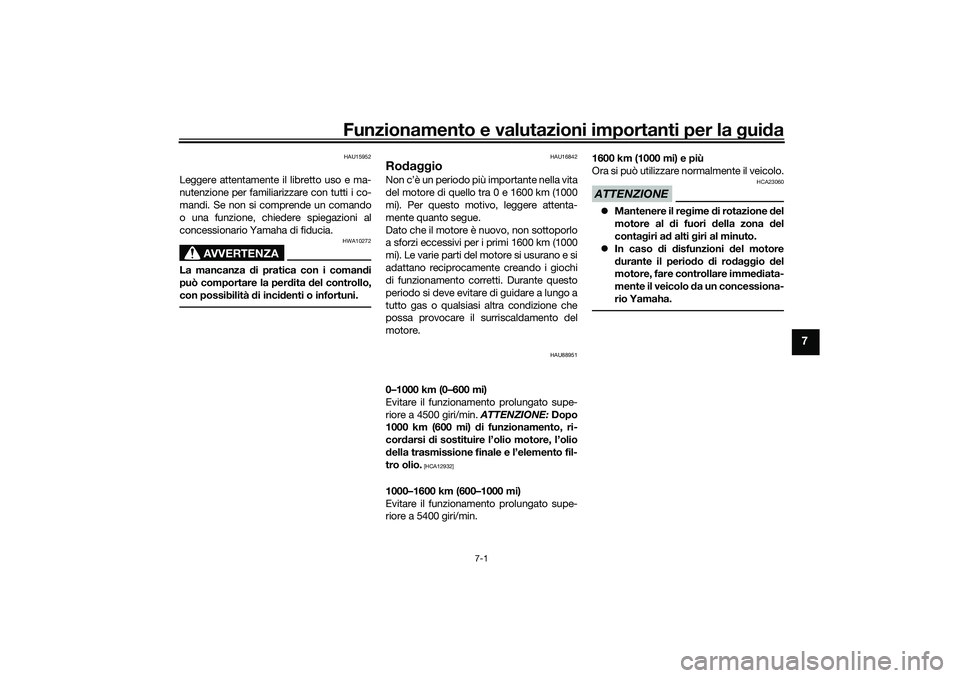

Funzionamento e valutazioni importanti per la guida
7-1
7
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando
o una funzione, chiedere spiegazioni al
concessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza di pratica con i comandi
può comportare la perdita del controllo,
con possibilità di incidenti o infortuni.
HAU16842
RodaggioNon c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi
di funzionamento corretti. Durante questo
periodo si deve evitare di guidare a lungo a
tutto gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU88951
0–1000 km (0–600 mi)
Evitare il funzionamento prolungato supe-
riore a 4500 giri/min. ATTENZIONE: Dopo
1000 km (600 mi) di funzionamento, ri-
cordarsi di sostituire l’olio motore, l’olio
della trasmissione finale e l’elemento fil-
tro olio.
[HCA12932]
1000–1600 km (600–1000 mi)
Evitare il funzionamento prolungato supe-
riore a 5400 giri/min.1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE
HCA23060
Mantenere il regime di rotazione del
motore al di fuori della zona del
contagiri ad alti giri al minuto.
In caso di disfunzioni del motore
durante il periodo di rodaggio del
motore, fare controllare immediata-
mente il veicolo da un concessiona-
rio Yamaha.
UBX9H0H0.book Page 1 Wednesday, January 22, 2020 4:34 PM

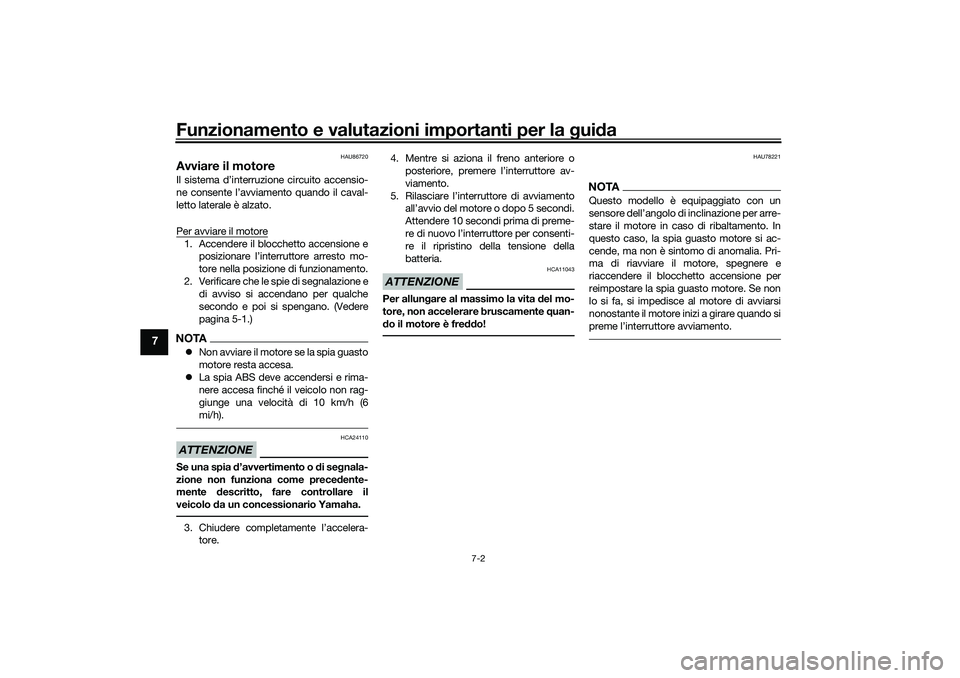

Funzionamento e valutazioni importanti per la guida
7-2
7
HAU86720
Avviare il motoreIl sistema d’interruzione circuito accensio-
ne consente l’avviamento quando il caval-
letto laterale è alzato.
Per avviare il motore1. Accendere il blocchetto accensione e
posizionare l’interruttore arresto mo-
tore nella posizione di funzionamento.
2. Verificare che le spie di segnalazione e
di avviso si accendano per qualche
secondo e poi si spengano. (Vedere
pagina 5-1.)NOTANon avviare il motore se la spia guasto
motore resta accesa.
La spia ABS deve accendersi e rima-
nere accesa finché il veicolo non rag-
giunge una velocità di 10 km/h (6
mi/h).ATTENZIONE
HCA24110
Se una spia d’avvertimento o di segnala-
zione non funziona come precedente-
mente descritto, fare controllare il
veicolo da un concessionario Yamaha.3. Chiudere completamente l’accelera-
tore.4. Mentre si aziona il freno anteriore o
posteriore, premere l’interruttore av-
viamento.
5. Rilasciare l’interruttore di avviamento
all’avvio del motore o dopo 5 secondi.
Attendere 10 secondi prima di preme-
re di nuovo l’interruttore per consenti-
re il ripristino della tensione della
batteria.
ATTENZIONE
HCA11043
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
do il motore è freddo!
HAU78221
NOTAQuesto modello è equipaggiato con un

stare il motore in caso di ribaltamento. In
questo caso, la spia guasto motore si ac-
cende, ma non è sintomo di anomalia. Pri-
ma di riavviare il motore, spegnere e
riaccendere il blocchetto accensione per
reimpostare la spia guasto motore. Se non
lo si fa, si impedisce al motore di avviarsi
nonostante il motore inizi a girare quando si

UBX9H0H0.book Page 2 Wednesday, January 22, 2020 4:34 PM

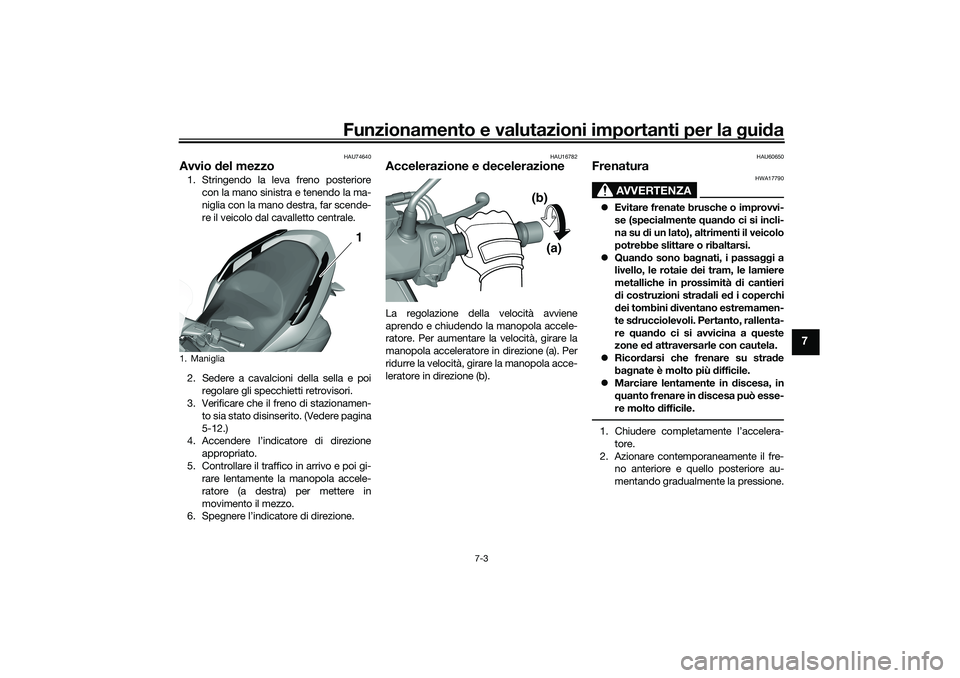

Funzionamento e valutazioni importanti per la guida
7-3
7
HAU74640
Avvio del mezzo1. Stringendo la leva freno posteriore
con la mano sinistra e tenendo la ma-
niglia con la mano destra, far scende-
re il veicolo dal cavalletto centrale.
2. Sedere a cavalcioni della sella e poi
regolare gli specchietti retrovisori.
3. Verificare che il freno di stazionamen-
to sia stato disinserito. (Vedere pagina
5-12.)
4. Accendere l’indicatore di direzione
appropriato.
5. Controllare il traffico in arrivo e poi gi-
rare lentamente la manopola accele-
ratore (a destra) per mettere in
movimento il mezzo.
6. Spegnere l’indicatore di direzione.
HAU16782
Accelerazione e decelerazioneLa regolazione della velocità avviene
aprendo e chiudendo la manopola accele-
ratore. Per aumentare la velocità, girare la
manopola acceleratore in direzione (a). Per
ridurre la velocità, girare la manopola acce-
leratore in direzione (b).
HAU60650
Frenatura
AVVERTENZA
HWA17790
Evitare frenate brusche o improvvi-
se (specialmente quando ci si incli-
na su di un lato), altrimenti il veicolo
potrebbe slittare o ribaltarsi.
Quando sono bagnati, i passaggi a
livello, le rotaie dei tram, le lamiere
metalliche in prossimità di cantieri
di costruzioni stradali ed i coperchi
dei tombini diventano estremamen-
te sdrucciolevoli. Pertanto, rallenta-
re quando ci si avvicina a queste
zone ed attraversarle con cautela.
Ricordarsi che frenare su strade
bagnate è molto più difficile.
Marciare lentamente in discesa, in
quanto frenare in discesa può esse-
re molto difficile.1. Chiudere completamente l’accelera-
tore.
2. Azionare contemporaneamente il fre-
no anteriore e quello posteriore au-
mentando gradualmente la pressione.
1. Maniglia
1 1
(a) (b)
UBX9H0H0.book Page 3 Wednesday, January 22, 2020 4:34 PM

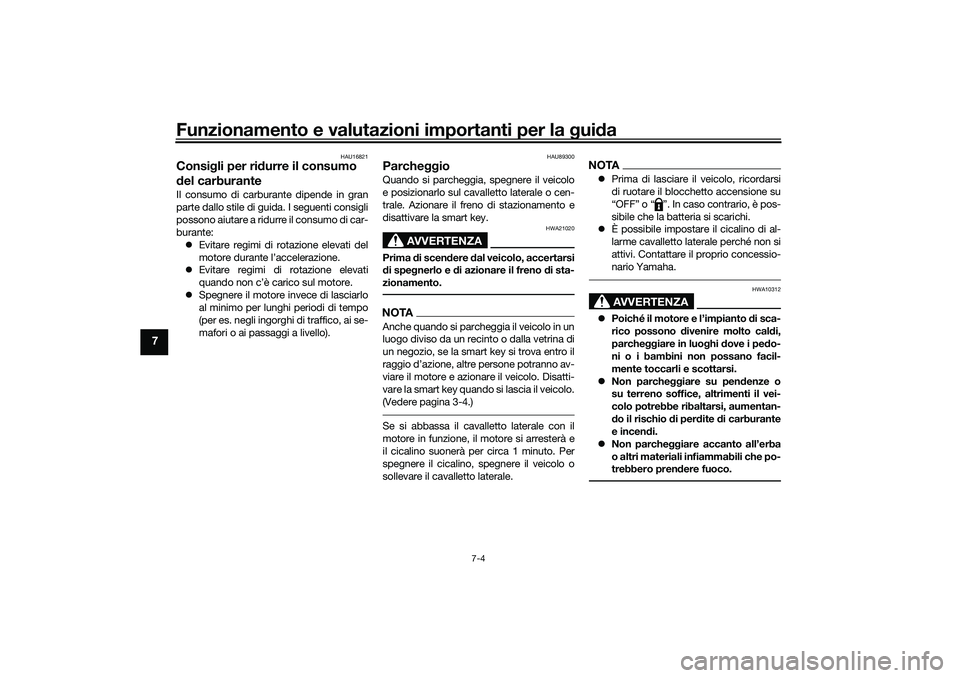

Funzionamento e valutazioni importanti per la guida
7-4
7
HAU16821
Consigli per ridurre il consumo
del carburanteIl consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Evitare regimi di rotazione elevati del
motore durante l’accelerazione.
Evitare regimi di rotazione elevati
quando non c’è carico sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU89300
ParcheggioQuando si parcheggia, spegnere il veicolo
e posizionarlo sul cavalletto laterale o cen-
trale. Azionare il freno di stazionamento e
disattivare la smart key.
AVVERTENZA
HWA21020
Prima di scendere dal veicolo, accertarsi
di spegnerlo e di azionare il freno di sta-
zionamento.NOTAAnche quando si parcheggia il veicolo in un
luogo diviso da un recinto o dalla vetrina di
un negozio, se la smart key si trova entro il
raggio d’azione, altre persone potranno av-
viare il motore e azionare il veicolo. Disatti-
vare la smart key quando si lascia il veicolo.
(Vedere pagina 3-4.)Se si abbassa il cavalletto laterale con il
motore in funzione, il motore si arresterà e
il cicalino suonerà per circa 1 minuto. Per
spegnere il cicalino, spegnere il veicolo o
sollevare il cavalletto laterale.
NOTAPrima di lasciare il veicolo, ricordarsi
di ruotare il blocchetto accensione su
“OFF” o “ ”. In caso contrario, è pos-
sibile che la batteria si scarichi.
È possibile impostare il cicalino di al-
larme cavalletto laterale perché non si
attivi. Contattare il proprio concessio-
nario Yamaha.
AVVERTENZA
HWA10312
Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
Non parcheggiare su pendenze o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi, aumentan-
do il rischio di perdite di carburante
e incendi.
Non parcheggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero prendere fuoco.
UBX9H0H0.book Page 4 Wednesday, January 22, 2020 4:34 PM
