YAMAHA TRICITY 300 2021 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2021, Model line: TRICITY 300, Model: YAMAHA TRICITY 300 2021Pages: 112, PDF-Größe: 15.07 MB

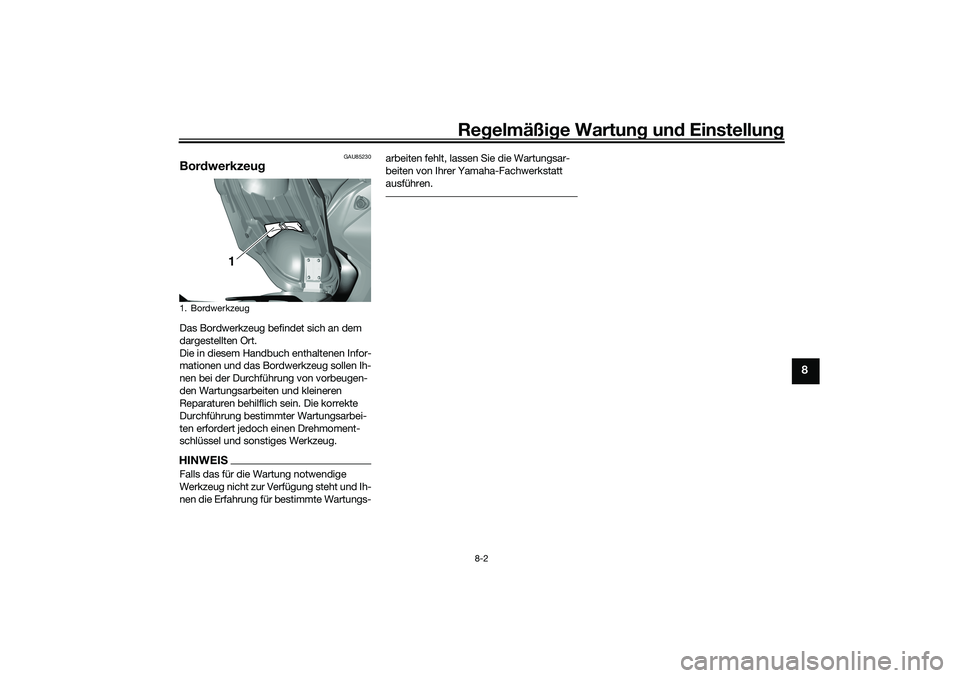

Page 61 of 112
Regelmäßi ge Wartun g und Einstellun g
8-2
8
GAU85230
Bordwerkzeu gDas Bordwerkzeug befindet sich an dem
dargestellten Ort.
Die in diesem Handbuch enthaltenen Infor-
mationen und das Bordwerkzeug sollen Ih-
nen bei der Durchführung von vorbeugen-
den Wartungsarbeiten und kleineren
Reparaturen behilflich sein. Die korrekte
Durchführung bestimmter Wartungsarbei-
ten erfordert jedoch einen Drehmoment-
schlüssel und sonstiges Werkzeug.HINWEISFalls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und Ih-
nen die Erfahrung für bestimmte Wartungs- arbeiten fehlt, lassen Sie die Wartungsar-
beiten von Ihrer Yamaha-Fachwerkstatt
ausführen.1. Bordwerkzeug
1
UBEDG0G0.book Page 2 Monday, October 12, 2020 8:19 AM

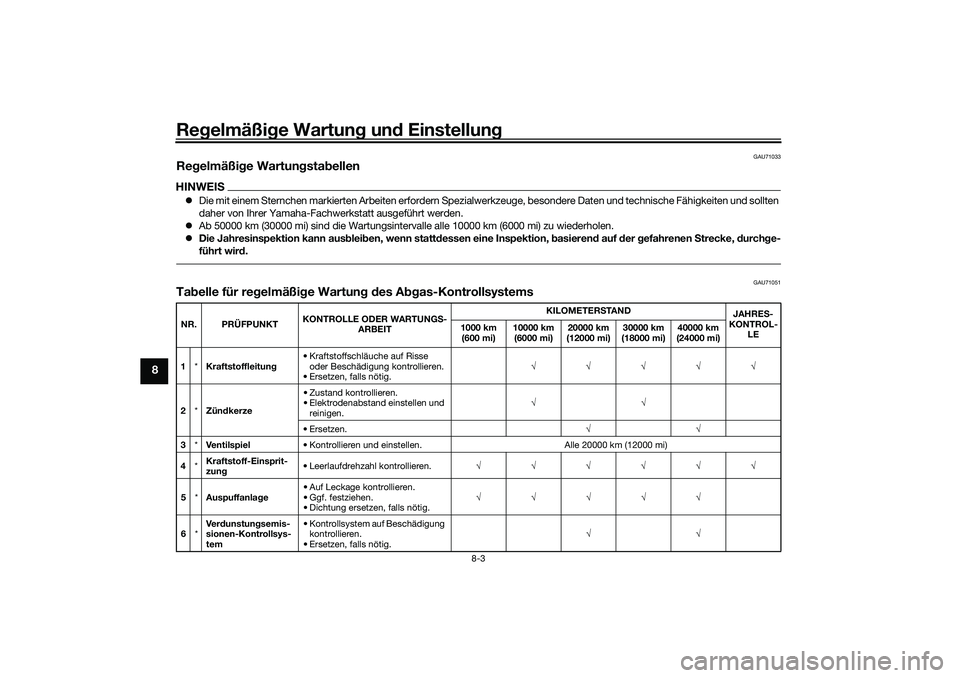

Page 62 of 112
Regelmäßi ge Wartun g un d Einstellun g
8-3
8
GAU71033
Regelmäßi ge Wartun gsta bellenHINWEIS Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von Ihrer Yamaha-Fachwerkstatt ausgeführt werden.
Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.
Die Jahresinspektion kann aus blei ben, wenn statt dessen eine Inspektion, basieren d auf d er gefahrenen Strecke, durch ge-
führt wir d.
GAU71051
Ta belle für re gelmäßi ge Wartun g d es A bgas-KontrollsystemsNR. PRÜFPUNKT KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETER
STA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Kraftstoffleitun g• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.
• Ersetzen, falls nötig. √√√√√
2 *Zün dkerze • Zustand kontrollieren.
• Elektrodenabstand einstellen und
reinigen. √√
•Ersetzen. √√
3 *Ve n t i l sp i e l • Kontrollieren und einstellen. Alle 20000 km (12000 mi)
4 *Kraftstoff-Einsprit-
zun
g • Leerlaufdrehzahl kontrollieren.
√√√√√√
5 *Auspuffanla ge • Auf Leckage kontrollieren.
• Ggf. festziehen.
• Dichtung ersetzen, falls nötig. √√√√√
6 *Ve r
dunstung semis-
sionen-Kontrollsys-
tem • Kontrollsystem auf Beschädigung
kontrollieren.
• Ersetzen, falls nötig. √√
UBEDG0G0.book Page 3 Monday, October 12, 2020 8:19 AM
Page 63 of 112
Regelmäßi ge Wartun g und Einstellun g
8-4
8
GAU71353

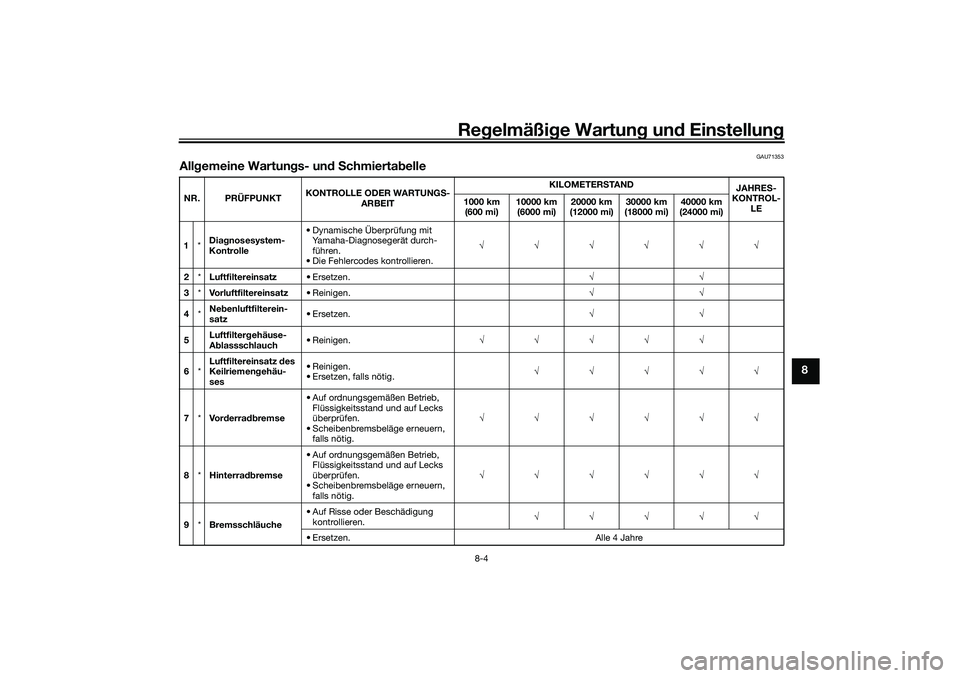

Allgemeine Wartun gs- un d S chmiertab elleNR. PRÜFPUNKT KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Dia
gnosesystem-
Kontrolle • Dynamische Überprüfung mit
Yamaha-Diagnosegerät durch-
führen.
• Die Fehlercodes kontrollieren. √√√√√√
2 *Luftfiltereinsatz •Ersetzen. √√
3 *Vorluftfiltereinsatz • Reinigen. √√
4 *Ne
benluftfilterein-
satz •Ersetzen.
√√
5 Luftfilter
gehäuse-
A blassschlauch • Reinigen.
√√√√√
6 *Luftfiltereinsatz
des
Keilriemen gehäu-
ses • Reinigen.
• Ersetzen, falls nötig.
√√√√√
7 *Vor derra dbremse • Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge erneuern, falls nötig. √√√√√√
8 *Hinterra dbremse • Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge erneuern, falls nötig. √√√√√√
9 *Bremsschläuche • Auf Risse oder Beschädigung
kontrollieren. √√√√√
• Ersetzen. Alle 4 Jahre
UBEDG0G0.book Page 4 Monday, October 12, 2020 8:19 AM

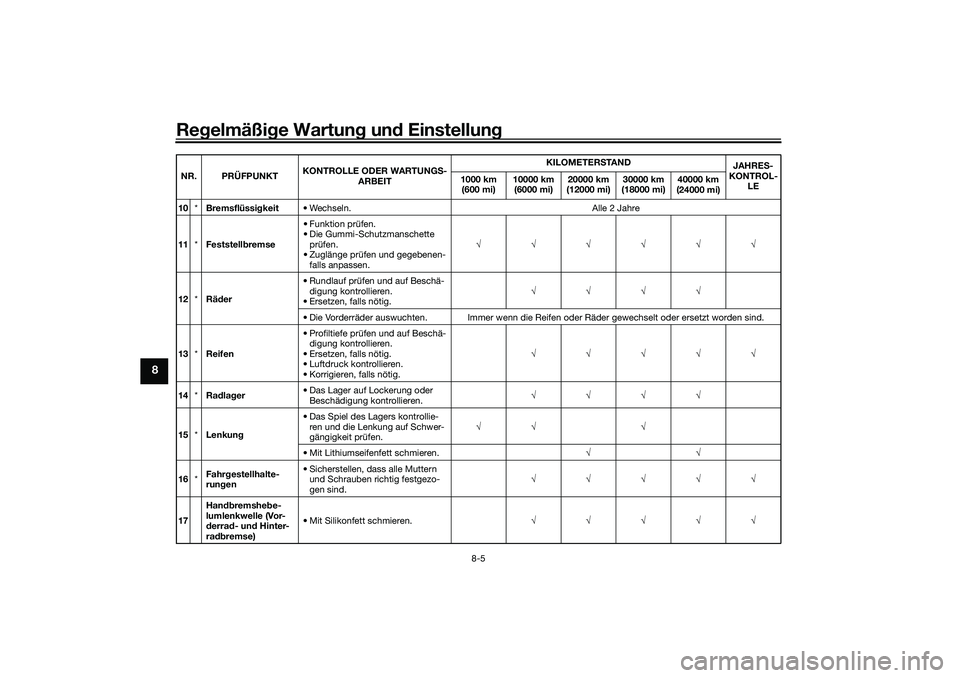

Page 64 of 112
Regelmäßi ge Wartun g un d Einstellun g
8-5
8
10*Bremsflüssi gkeit • Wechseln. Alle 2 Jahre
11 *Feststell bremse • Funktion prüfen.
• Die Gummi-Schutzmanschette
prüfen.
• Zuglänge prüfen und gegebenen- falls anpassen. √√√√√√
12 *Rä der • Rundlauf prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig. √√√√
• Die Vorderräder auswuchten. Immer wenn die Reifen oder Räder gewechselt oder ersetzt worden sind.
13 *Reifen • Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. √√√√√
14 *Ra dla ger • Das Lager auf Lockerung oder
Beschädigung kontrollieren. √√√√
15 *Lenkung • Das Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen. √√
√
• Mit Lithiumseifenfett schmieren. √√
16 *Fahr
gestellhalte-
run gen • Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind. √√√√√
17 Han
dbremshe be-
lumlenkwelle (Vor-
d erra d- un d Hinter-
ra db remse) • Mit Silikonfett schmieren.
√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETER
STA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
( 24
000 mi)
UBEDG0G0.book Page 5 Monday, October 12, 2020 8:19 AM

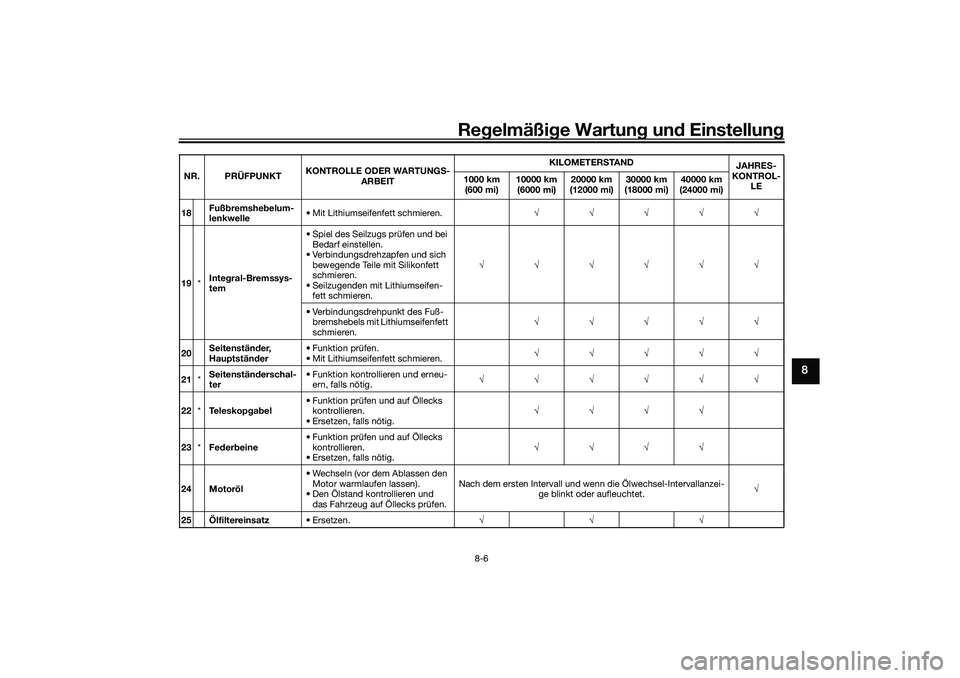

Page 65 of 112
Regelmäßi ge Wartun g und Einstellun g
8-6
8
18Fuß
bremshe belum-
lenkwelle • Mit Lithiumseifenfett schmieren.
√√√√√
19 *Inte
gral-Bremssys-
tem • Spiel des Seilzugs prüfen und bei
Bedarf einstellen.
• Verbindungsdrehzapfen und sich bewegende Teile mit Silikonfett
schmieren.
• Seilzugenden mit Lithiumseifen- fett schmieren. √√√√√√
• Verbindungsdrehpunkt des Fuß- bremshebels mit Lithiumseifenfett
schmieren. √√√√√
20 S
eitenstän der,
Hauptständ er• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.
√√√√√
21 *S
eitenstän derschal-
ter • Funktion kontrollieren und erneu-
ern, falls nötig. √√√√√√
22 *Te l e s k o p gab el • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √√√√
23 *Feder beine • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √√√√
24 Motoröl • Wechseln (vor dem Ablassen den
Motor warmlaufen lassen).
• Den Ölstand kontrollieren und das Fahrzeug auf Öllecks prüfen. Nach dem ersten Intervall und wenn die Ölwechsel-Intervallanzei-
ge blinkt oder aufleuchtet. √
25 Ölfiltereinsatz •Ersetzen. √√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEDG0G0.book Page 6 Monday, October 12, 2020 8:19 AM

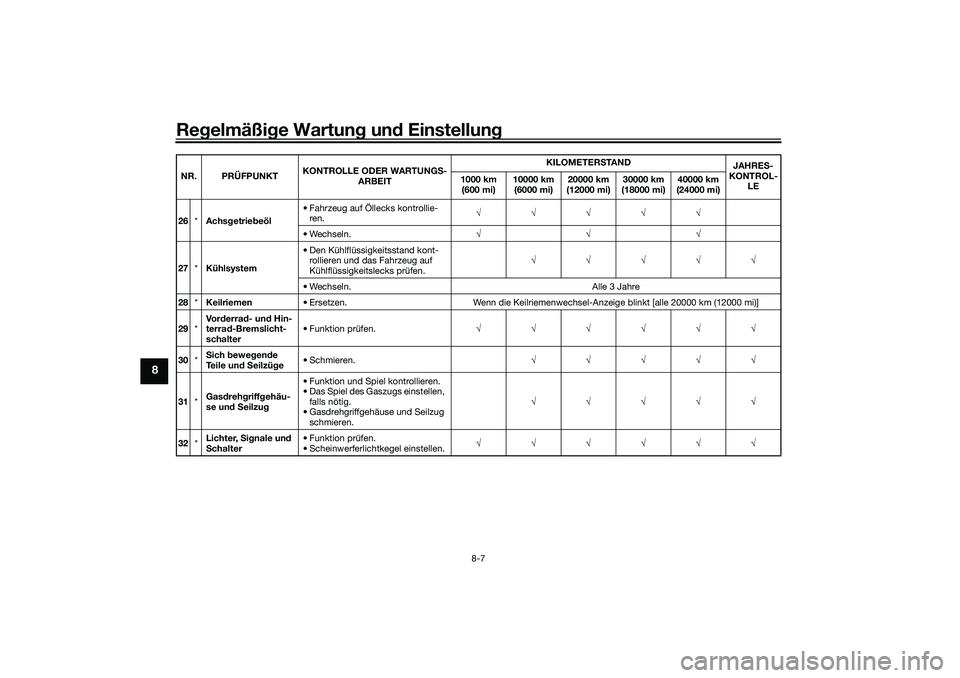

Page 66 of 112
Regelmäßi ge Wartun g un d Einstellun g
8-7
8
26*Achs getrie beöl • Fahrzeug auf Öllecks kontrollie-
ren. √√√√√
• Wechseln. √√√
27 *Kühlsystem • Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen. √√√√√
• Wechseln. Alle 3 Jahre
28 *Keilriemen • Ersetzen. Wenn die Keilriemenwechsel-Anzeige blinkt [alle 20000 km (12000 mi)]
29 *Vo r
derra d- un d Hin-
terra d-Bremslicht-
schalter • Funktion prüfen.
√√√√√√
30 *S
ich beweg ende
Te i l e u n d S eilzü ge • Schmieren.
√√√√√
31 *Gas
dreh griff gehäu-
se un d S eilzu g • Funktion und Spiel kontrollieren.
• Das Spiel des Gaszugs einstellen,
falls nötig.
• Gasdrehgriffgehäuse und Seilzug schmieren. √√√√√
32 *Lichter,
Sig nale un d
S chalter • Funktion prüfen.
• Scheinwerferlichtkegel einstellen.
√√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETER
STA N D
JAHRES-
KONTROL -
LE
1000 k
m
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBEDG0G0.book Page 7 Monday, October 12, 2020 8:19 AM

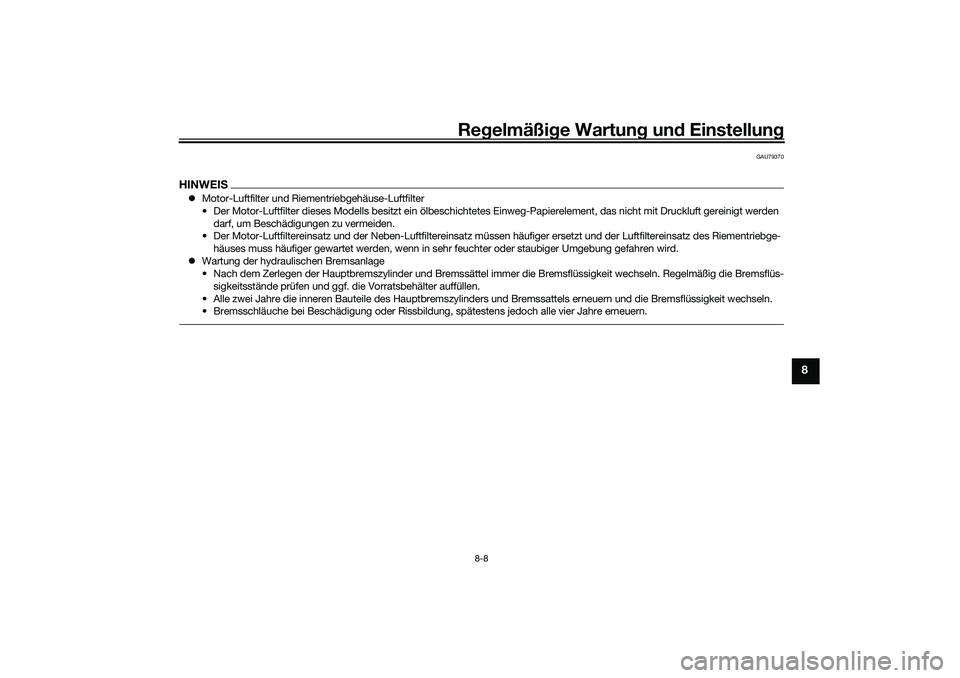

Page 67 of 112
Regelmäßi ge Wartun g und Einstellun g
8-8
8
GAU79370
HINWEISMotor-Luftfilter und Riementriebgehäuse-Luftfilter
• Der Motor-Luftfilter dieses Modells besitzt ein ölbeschichtete s Einweg-Papierelement, das nicht mit Druckluft gereinigt werden
darf, um Beschädigungen zu vermeiden.
• Der Motor-Luftfiltereinsatz und der Neben-Luftfiltereinsatz müssen häufiger ersetzt und der Luftfiltereinsatz des Riementriebg e-
häuses muss häufiger gewartet werden, wenn in sehr feuchter oder staubiger Umgebung gefahren wird.
Wartung der hydraulischen Bremsanlage
• Nach dem Zerlegen der Hauptbremszylinder und Bremssättel i mmer die Bremsflüssigkeit wechseln. Regelmäßig die Bremsflüs-
sigkeitsstände prüfen und ggf. die Vorratsbehälter auffüllen.
• Alle zwei Jahre die inneren Bauteile de s Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
UBEDG0G0.book Page 8 Monday, October 12, 2020 8:19 AM
Page 68 of 112
Regelmäßi ge Wartun g un d Einstellun g
8-9
8
GAU18752

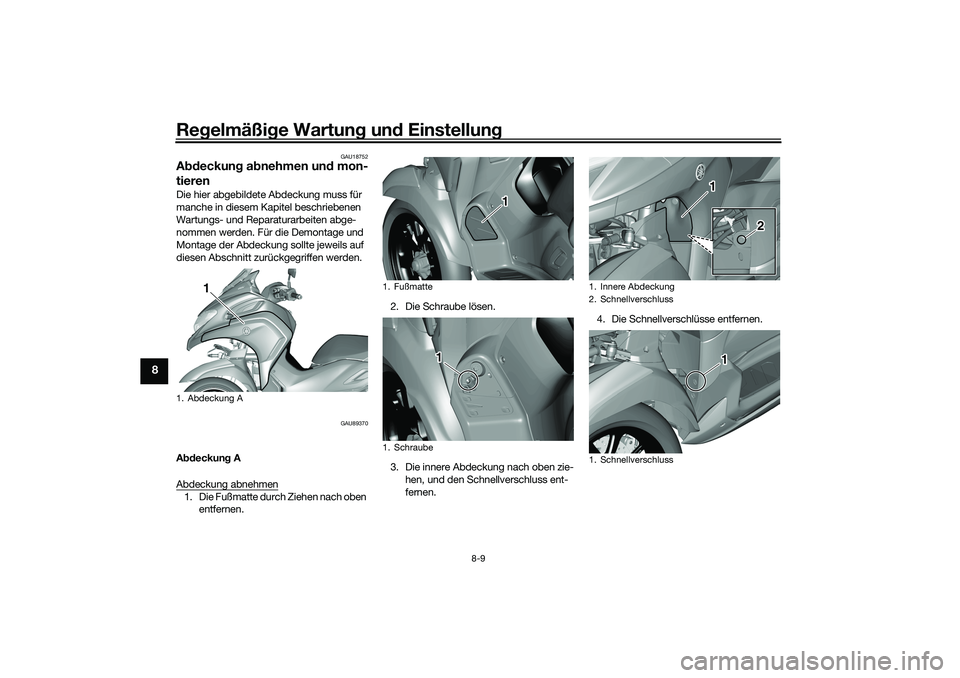

Abdeckun g a bnehmen un d mon-
tierenDie hier abgebildete Abdeckung muss für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
diesen Abschnitt zurückgegriffen werden.
GAU89370
A bdeckun g A
Abdeckung abnehmen1. Die Fußmatte durch Ziehen nach oben entfernen. 2. Die Schraube lösen.
3. Die innere Abdeckung nach oben zie-
hen, und den Schnellverschluss ent-
fernen. 4. Die Schnellverschlüsse entfernen.1. Abdeckung A
1
1. Fußmatte
1. Schraube
1 1
1 1 1
1. Innere Abdeckung
2. Schnellverschluss
1. Schnellverschluss
1 1 1
2 2
1 1 1
UBEDG0G0.book Page 9 Monday, October 12, 2020 8:19 AM

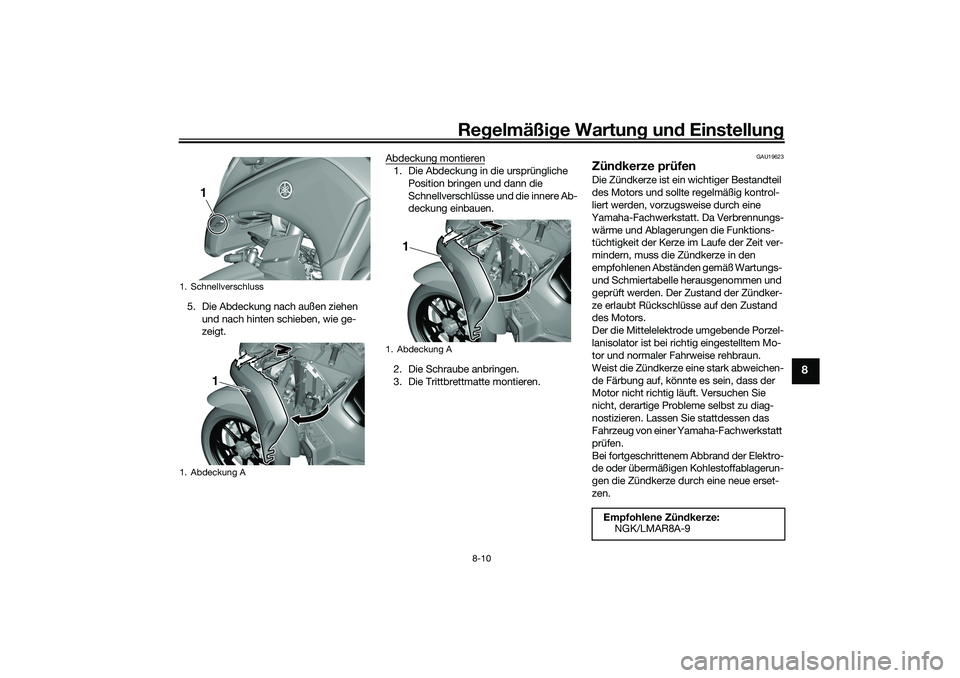

Page 69 of 112
Regelmäßi ge Wartun g und Einstellun g
8-10
8
5. Die Abdeckung nach außen ziehen
und nach hinten schieben, wie ge-
zeigt. Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Position bringen und dann die
Schnellverschlüsse und die innere Ab-
deckung einbauen.
2. Die Schraube anbringen.
3. Die Trittbrettmatte montieren.
GAU19623
Zün dkerze prüfenDie Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerze im Laufe der Zeit ver-
mindern, muss die Zündkerze in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
ze erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator ist bei richtig eingestelltem Mo-
tor und normaler Fahrweise rehbraun.
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen die Zündkerze durch eine neue erset-
zen.
1. Schnellverschluss
1. Abdeckung A
1
1
1. Abdeckung A
1
Empfohlene Zün dkerze:
NGK/LMAR8A-9
UBEDG0G0.book Page 10 Monday, October 12, 2020 8:19 AM

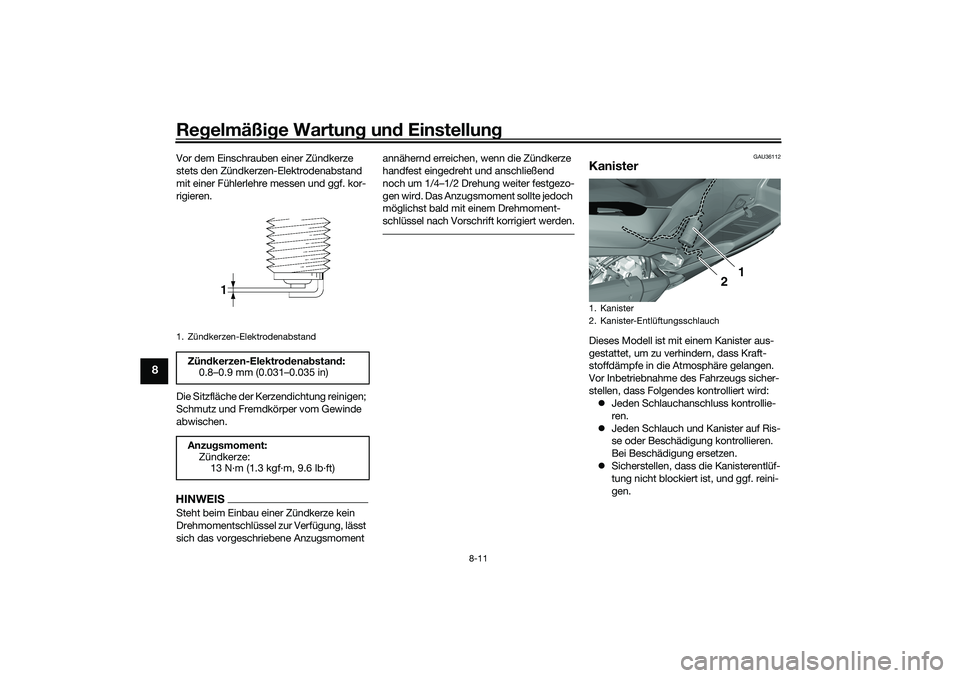

Page 70 of 112
Regelmäßi ge Wartun g un d Einstellun g
8-11
8
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4…1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
GAU36112
KanisterDieses Modell ist mit einem Kanister aus-
gestattet, um zu verhindern, dass Kraft-
stoffdämpfe in die Atmosphäre gelangen.
Vor Inbetriebnahme des Fahrzeugs sicher-
stellen, dass Folgendes kontrolliert wird:
Jeden Schlauchanschluss kontrollie-
ren.
Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.
Sicherstellen, dass die Kanisterentlüf-
tung nicht blockiert ist, und ggf. reini-
gen.
1. Zündkerzen-ElektrodenabstandZün dkerzen-Elektro denab stand:
0.8–0.9 mm (0.031–0.035 in)
Anzu gsmoment:
Zündkerze: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Kanister
2. Kanister-Entlüftungsschlauch
1
2
UBEDG0G0.book Page 11 Monday, October 12, 2020 8:19 AM
