Funktionen der Instru mente un d Be dienun gselemente
5-22
5
S ystem fest gestellt werd en, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
GAU45055
Zün dunter brechun gs- un d An-
lasssperrschalter-S ystemDieses System verhindert das Starten des
Motors, es sei denn, der Seitenständer ist
oben. Es stoppt außerdem den laufenden
Motor, wenn der Seitenständer abgesenkt
wird.
Das System regelmäßig wie folgt kontrollie-
ren.HINWEISDiese Prüfung ist am verlässlichsten,
wenn sie bei warmem Motor durchge-
führt wird.
Informationen zur Schalterbetätigung
siehe Seiten 3-7 und 5-9.
UBEDG0G0.book Page 22 Monday, October 12, 2020 8:19 AM
Page 52 of 112
Funktionen der Instru mente un d Be dienun gselemente
5-23
5

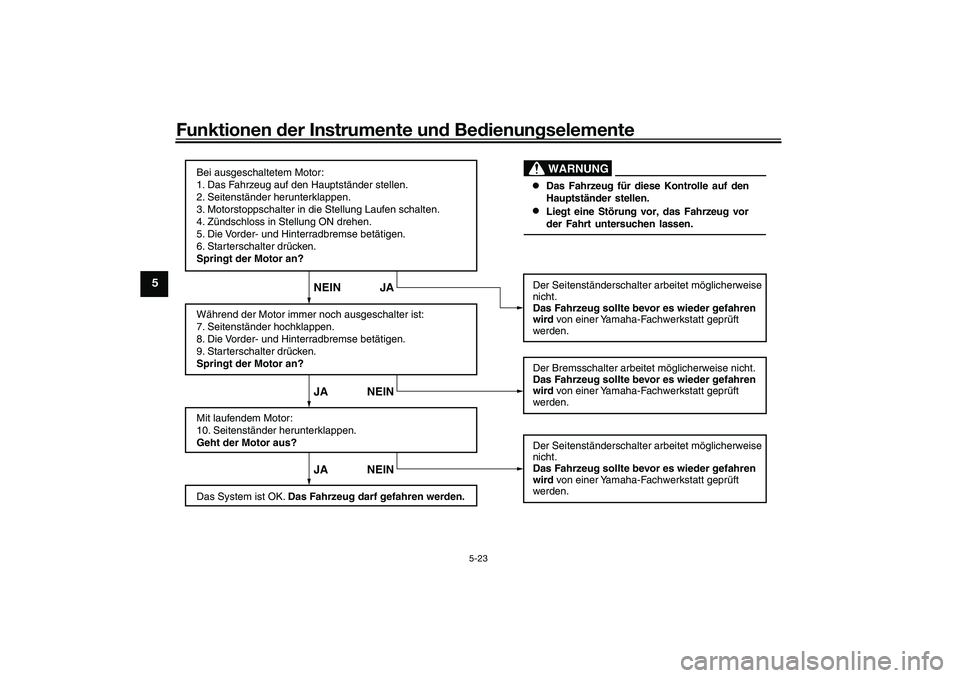

Bei ausgeschaltetem Motor:
1. Das Fahrzeug auf den Hauptständer stellen.
2. Seitenständer herunterklappen.
3. Motorstoppschalter in die Stellung Laufen schalten.
4. Zündschloss in Stellung ON drehen.
5. Die Vorder- und Hinterradbremse betätigen.
6. Starterschalter drücken.
Springt der Motor an?
Während der Motor immer noch ausgeschalter ist:
7. Seitenständer hochklappen.
8. Die Vorder- und Hinterradbremse betätigen.
9. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
10. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Das Fahrzeug darf gefahren werden. Der Seitenständerschalter arbeitet möglicherweise
nicht.
Das Fahrzeug sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Bremsschalter arbeitet möglicherweise nicht.
Das Fahrzeug sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Seitenständerschalter arbeitet möglicherweise
nicht.
Das Fahrzeug sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN NEIN JA
WARNUNG
Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
Liegt eine Störung vor, das Fahrzeug vor
der Fahrt untersuchen lassen.
UBEDG0G0.book Page 23 Monday, October 12, 2020 8:19 AM
Page 53 of 112

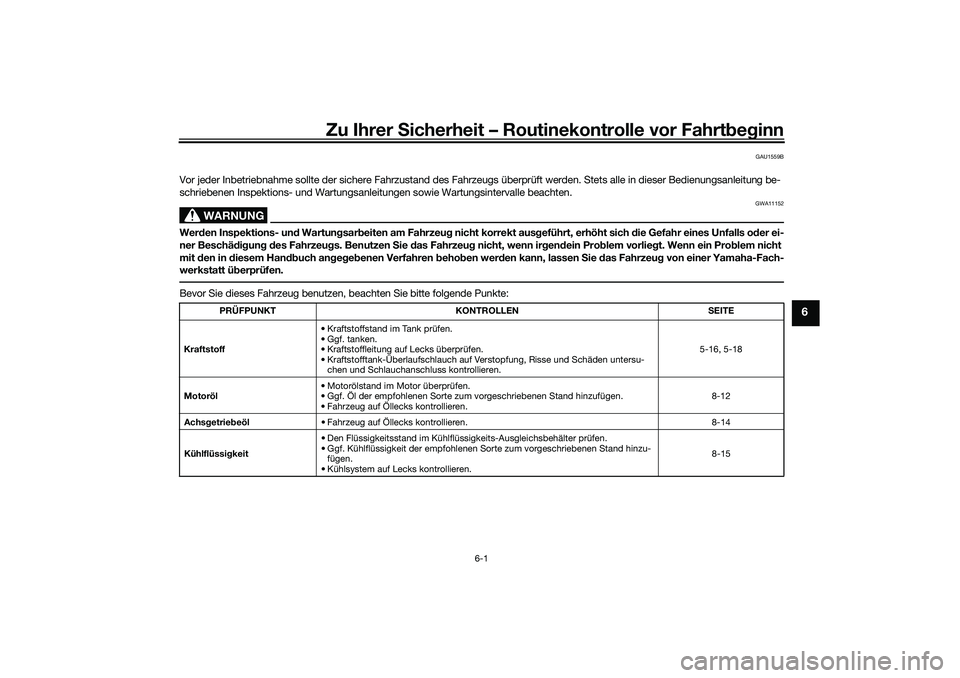

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
6-1
6
GAU1559B
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitun g be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartun gsar beiten am Fahrzeu g nicht korrekt aus geführt, erhöht sich die Gefahr eines Unfalls o der ei-
ner Beschä dig ung d es Fahrzeu gs. Benutzen Sie das Fahrzeu g nicht, wenn ir gen dein Pro blem vorlieg t. Wenn ein Pro blem nicht
mit den in d iesem Handbuch ang eg eb enen Verfahren b ehoben wer den kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt ü berprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Überlaufschlauch auf Verstopfung, Risse und Schäden untersu-
chen und Schlauchanschluss kontrollieren. 5-16, 5-18
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 8-12
Achs getrieb eöl • Fahrzeug auf Öllecks kontrollieren. 8-14
Kühlflüssi gkeit • Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
• Kühlsystem auf Lecks kontrollieren. 8-15
UBEDG0G0.book Page 1 Monday, October 12, 2020 8:19 AM
Page 54 of 112
Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
6-2
6

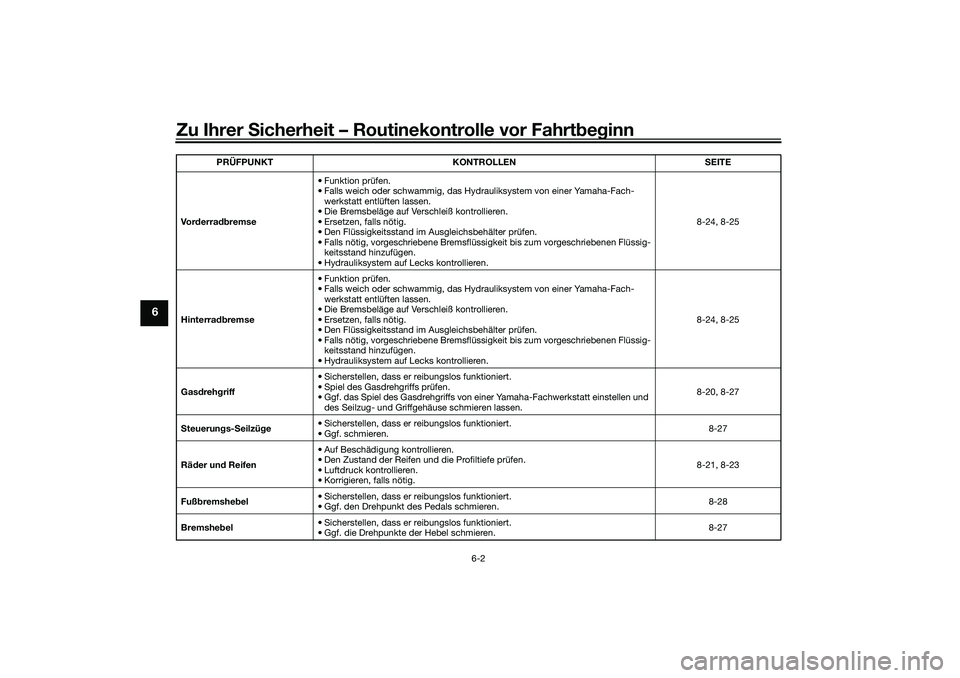

Vo r derra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 8-24, 8-25
Hinterra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 8-24, 8-25
Gas dreh griff • Sicherstellen, dass er reibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von ei
ner Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen. 8-20, 8-27
S teuerung s-Seilzü ge • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. schmieren. 8-27
Rä der un d Reifen • Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
8-21, 8-23
Fuß bremshe bel • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. den Drehpunkt des Pedals schmieren.
8-28
Bremshe bel • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren. 8-27
PRÜFPUNKT KONTROLLEN
SEITE
UBEDG0G0.book Page 2 Monday, October 12, 2020 8:19 AM
Page 55 of 112
Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
6-3
6

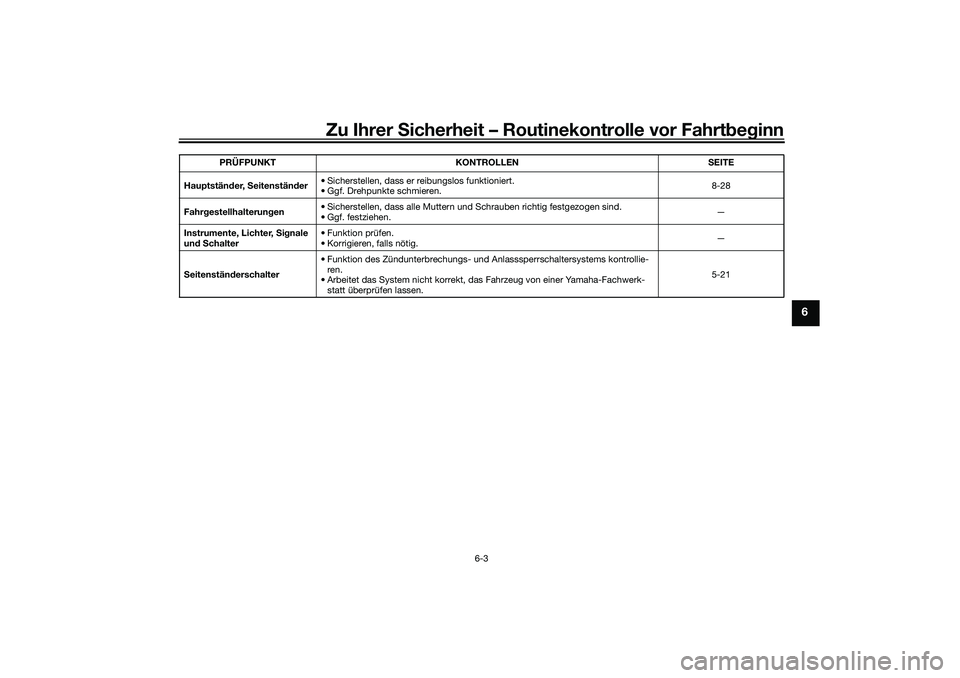

Hauptstän der, Seitenstän der • Sicherstellen, dass er re
ibungslos funktioniert.
• Ggf. Drehpunkte schmieren. 8-28
Fahr gestellhalterun gen • Sicherstellen, dass alle Muttern und
Schrauben richtig festgezogen sind.
• Ggf. festziehen. —
Instrumente, Lichter, S ignale
un d S chalter • Funktion prüfen.
• Korrigieren, falls nötig.
—
S eitenstän derschalter • Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie-
ren.
• Arbeitet das System nicht korrekt, da s Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen lassen. 5-21
PRÜFPUNKT KONTROLLEN
SEITE
UBEDG0G0.book Page 3 Monday, October 12, 2020 8:19 AM
Page 56 of 112
Wichtige Fahr- un d Be dienun gshinweise
7-1
7
GAU15952

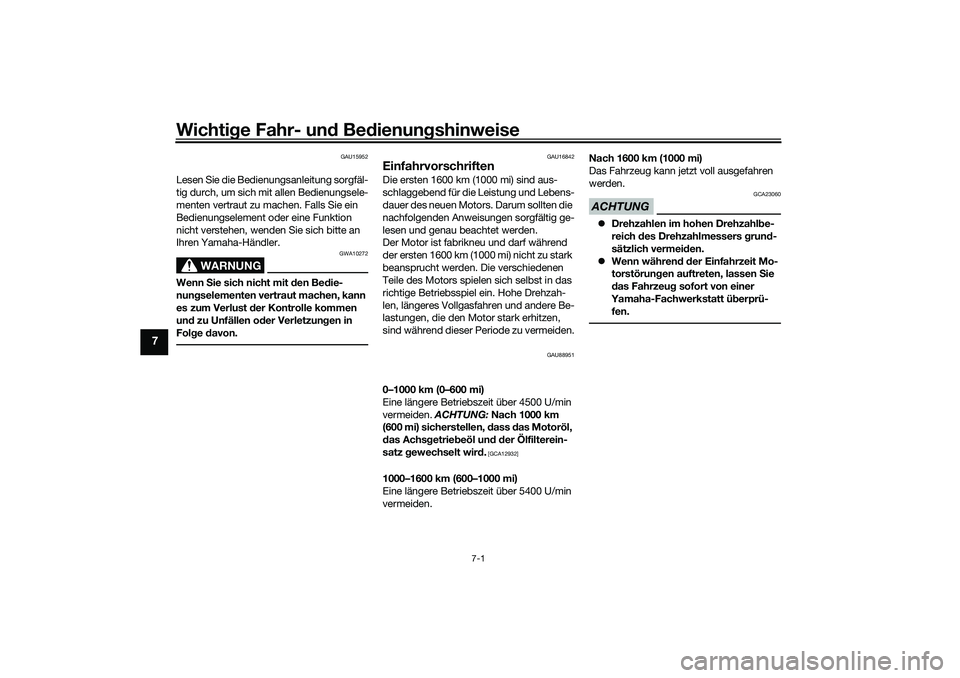

Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit d en Bedie-
nun gselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
un d zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU16842
EinfahrvorschriftenDie ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU88951
0–1000 km (0–600 mi)
Eine längere Betriebszeit über 4500 U/min
vermeiden. ACHTUNG: Nach 1000 km
(600 mi) sicherstellen, dass das Motoröl,
d as Achs getrie beöl un d d er Ölfilterein-
satz gewechselt wir d.
[GCA12932]
1000–1600 km (600–1000 mi)
Eine längere Betriebszeit über 5400 U/min
vermeiden. Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA23060
Drehzahlen im hohen Drehzahl be-
reich des Drehzahlmessers grun d-
sätzlich vermei den.
Wenn währen d d er Einfahrzeit Mo-
torstörun gen auftreten, lassen Sie
d as Fahrzeu g sofort von einer
Yamaha-Fachwerkstatt ü berprü-
fen.
UBEDG0G0.book Page 1 Monday, October 12, 2020 8:19 AM
Page 57 of 112
Wichtige Fahr- un d Be dienun gshinweise
7-2
7
GAU91750

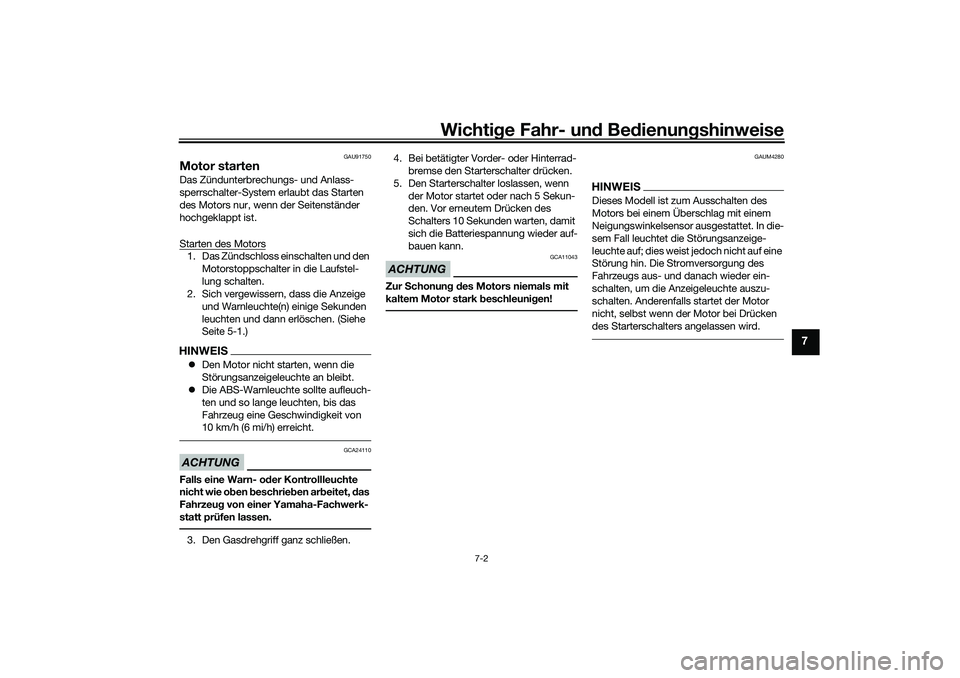

Motor startenDas Zündunterbrechungs- und Anlass-
sperrschalter-System erlaubt das Starten
des Motors nur, wenn der Seitenständer
hochgeklappt ist.
Starten des Motors1. Das Zündschloss einschalten und den
Motorstoppschalter in die Laufstel-
lung schalten.
2. Sich vergewissern, dass die Anzeige
und Warnleuchte(n) einige Sekunden
leuchten und dann erlöschen. (Siehe
Seite 5-1.)HINWEISDen Motor nicht starten, wenn die
Störungsanzeigeleuchte an bleibt.
Die ABS-Warnleuchte sollte aufleuch-
ten und so lange leuchten, bis das
Fahrzeug eine Geschwindigkeit von
10 km/h (6 mi/h) erreicht.ACHTUNG
GCA24110
Falls eine Warn- o der Kontrollleuchte
nicht wie o ben beschrie ben ar beitet, das
Fahrzeu g von einer Yamaha-Fachwerk-
statt prüfen lassen.3. Den Gasdrehgriff ganz schließen. 4. Bei betätigter Vorder- oder Hinterrad-
bremse den Starterschalter drücken.
5. Den Starterschalter loslassen, wenn der Motor startet oder nach 5 Sekun-
den. Vor erneutem Drücken des
Schalters 10 Sekunden warten, damit
sich die Batteriespannung wieder auf-
bauen kann.
ACHTUNG
GCA11043
Zur Schonun g d es Motors niemals mit
kaltem Motor stark beschleuni gen!
GAUM4280
HINWEISDieses Modell ist zum Ausschalten des
Motors bei einem Überschlag mit einem
Neigungswinkelsensor ausgestattet. In die-
sem Fall leuchtet die Störungsanzeige-
leuchte auf; dies weist jedoch nicht auf eine
Störung hin. Die Stromversorgung des
Fahrzeugs aus- und danach wieder ein-
schalten, um die Anzeigeleuchte auszu-
schalten. Anderenfalls startet der Motor
nicht, selbst wenn der Motor bei Drücken
des Starterschalters angelassen wird.
UBEDG0G0.book Page 2 Monday, October 12, 2020 8:19 AM
Page 58 of 112

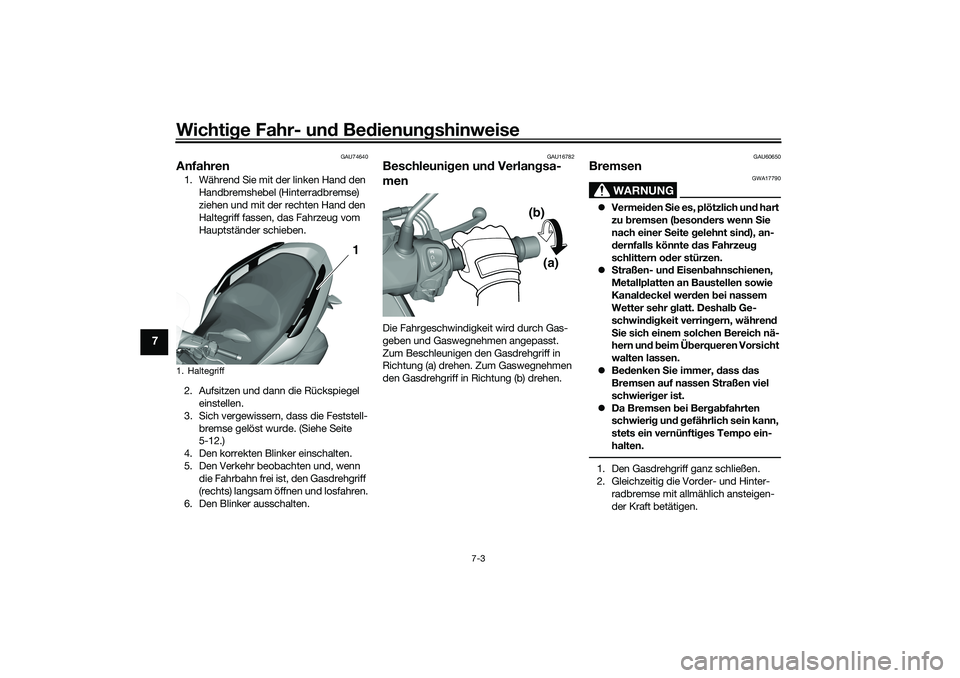

Wichtige Fahr- un d Be dienun gshinweise
7-3
7
GAU74640
Anfahren1. Während Sie mit der linken Hand den
Handbremshebel (Hinterradbremse)
ziehen und mit der rechten Hand den
Haltegriff fassen, das Fahrzeug vom
Hauptständer schieben.
2. Aufsitzen und dann die Rückspiegel einstellen.
3. Sich vergewissern, dass die Feststell- bremse gelöst wurde. (Siehe Seite
5-12.)
4. Den korrekten Blinker einschalten.
5. Den Verkehr beobachten und, wenn die Fahrbahn frei ist, den Gasdrehgriff
(rechts) langsam öffnen und losfahren.
6. Den Blinker ausschalten.
GAU16782
Beschleuni gen un d Verlan gsa-
menDie Fahrgeschwindigkeit wird durch Gas-
geben und Gaswegnehmen angepasst.
Zum Beschleunigen den Gasdrehgriff in
Richtung (a) drehen. Zum Gaswegnehmen
den Gasdrehgriff in Richtung (b) drehen.
GAU60650
Bremsen
WARNUNG
GWA17790
Vermei den Sie es, plötzlich un d hart
zu bremsen ( beson ders wenn S ie
nach einer Seite gelehnt sin d), an-
d ernfalls könnte d as Fahrzeug
schlittern o der stürzen.
Straßen- un d Eisen bahnschienen,
Metallplatten an Baustellen sowie
Kanal deckel wer den bei nassem
Wetter sehr g latt. Deshalb Ge-
schwin dig keit verrin gern, währen d
S ie sich einem solchen Bereich nä-
hern und b eim Ü berqueren Vorsicht
walten lassen.
Bedenken Sie immer, dass das
Bremsen auf nassen S traßen viel
schwieri ger ist.
Da Bremsen bei Ber gab fahrten
schwieri g un d g efährlich sein kann,
st et
s ein vernünfti ges Tempo ein-
halten.
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinter- radbremse mit allmählich ansteigen-
der Kraft betätigen.
1. Haltegriff
1 1
(a)
(b)
UBEDG0G0.book Page 3 Monday, October 12, 2020 8:19 AM
Page 59 of 112
Wichtige Fahr- un d Be dienun gshinweise
7-4
7

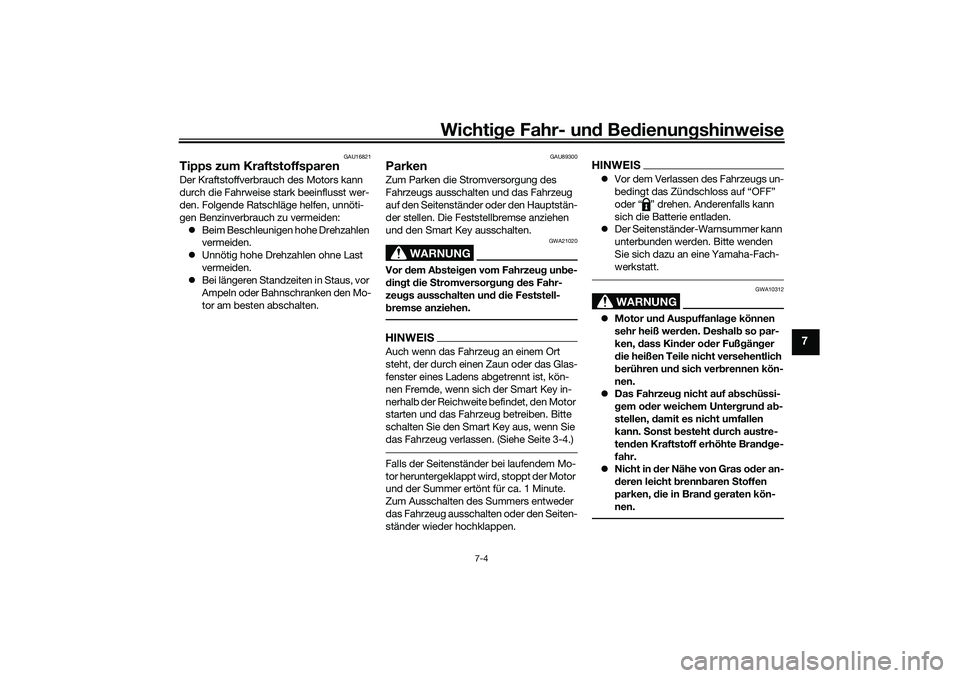

GAU16821
Tipps zum KraftstoffsparenDer Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen hohe Drehzahlen
vermeiden.
Unnötig hohe Drehzahlen ohne Last
vermeiden.
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU89300
ParkenZum Parken die Stromversorgung des
Fahrzeugs ausschalten und das Fahrzeug
auf den Seitenständer oder den Hauptstän-
der stellen. Die Feststellbremse anziehen
und den Smart Key ausschalten.
WARNUNG
GWA21020
Vor dem A bstei gen vom Fahrzeu g unb e-
d in gt die Stromversor gun g d es Fahr-
zeu gs ausschalten un d d ie Feststell-
b remse anziehen.HINWEISAuch wenn das Fahrzeug an einem Ort
steht, der durch einen Zaun oder das Glas-
fenster eines Ladens abgetrennt ist, kön-
nen Fremde, wenn sich der Smart Key in-
nerhalb der Reichweite befindet, den Motor
starten und das Fahrzeug betreiben. Bitte
schalten Sie den Smart Key aus, wenn Sie
das Fahrzeug verlassen. (Siehe Seite 3-4.)Falls der Seitenständer bei laufendem Mo-
tor heruntergeklappt wird, stoppt der Motor
und der Summer ertönt für ca. 1 Minute.
Zum Ausschalten des Summers entweder
das Fahrzeug ausschalten oder den Seiten-
ständer wieder hochklappen.
HINWEIS Vor dem Verlassen des Fahrzeugs un-
bedingt das Zündschloss auf “OFF”
oder “ ” drehen. Anderenfalls kann
sich die Batterie entladen.
Der Seitenständer-Warnsummer kann
unterbunden werden. Bitte wenden
Sie sich dazu an eine Yamaha-Fach-
werkstatt.
WARNUNG
GWA10312
Motor un d Auspuffanla ge können
sehr heiß wer den. Deshal b so par-
ken, dass Kin der od er Fuß gän ger
d ie heißen Teile nicht versehentlich
b erühren un d sich ver brennen kön-
nen.
Das Fahrzeug nicht auf abschüssi-
g em o der weichem Unter grun d a b-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
ten den Kraftstoff erhöhte Bran dge-
fahr.
Nicht in der Nähe von Gras o der an-
d eren leicht b rennbaren Stoffen
parken, die in Bran d g eraten kön-
nen.
UBEDG0G0.book Page 4 Monday, October 12, 2020 8:19 AM
Page 60 of 112

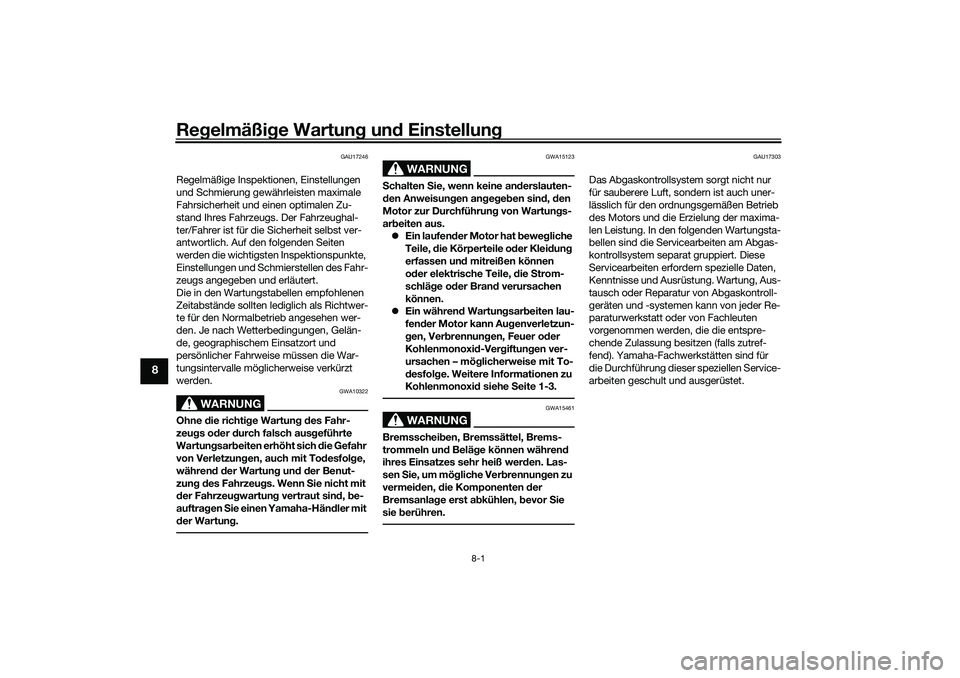

Regelmäßi ge Wartun g un d Einstellun g
8-1
8
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richtig e Wartun g d es Fahr-
zeu gs o der durch falsch aus geführte
Wartun gsar beiten erhöht sich die Gefahr
von Verletzun gen, auch mit To desfol ge,
währen d d er Wartun g un d d er Benut-
zun g d es Fahrzeu gs. Wenn S ie nicht mit
d er Fahrzeu gwartun g vertraut sin d, b e-
auftrag en Sie einen Yamaha-Händ ler mit
d er Wartun g.
WARNUNG
GWA15123
S chalten Sie, wenn keine an derslauten-
d en Anweisun gen an geg eb en sin d, d en
Motor zur Durchführun g von Wartun gs-
ar beiten aus.
Ein laufen der Motor hat b ewegliche
Teile, die Körperteile o der Klei dung
erfassen un d mitreißen können
o der elektrische Teile, die Strom-
schlä ge o der Bran d verursachen
können.
Ein währen d Wartun gsar beiten lau-
fen der Motor kann Au genverletzun-
g en, Ver brennun gen, Feuer o der
Kohlenmonoxi d-Ver giftun gen ver-
ursachen – mö glicherweise mit To-
d esfol ge. Weitere Informationen zu
Kohlenmonoxi d siehe Seit e 1-3.
WARNUNG
GWA15461
Bremsschei
ben, Bremssättel, Brems-
trommeln un d Belä ge können währen d
ihres Einsatzes sehr heiß wer den. Las-
sen Sie, um mö gliche Verb rennungen zu
vermei den, die Komponenten d er
Bremsanla ge erst a bkühlen, bevor Sie
sie berühren.
GAU17303
Das Abgaskontrollsystem sorgt nicht nur
für sauberere Luft, sondern ist auch uner-
lässlich für den ordnungsgemäßen Betrieb
des Motors und die Erzielung der maxima-
len Leistung. In den folgenden Wartungsta-
bellen sind die Servicearbeiten am Abgas-
kontrollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für
die Durchführung dieser speziellen Service-
arbeiten geschult und ausgerüstet.
UBEDG0G0.book Page 1 Monday, October 12, 2020 8:19 AM
