Page 21 of 112
Smart-Key- System
3-5
3

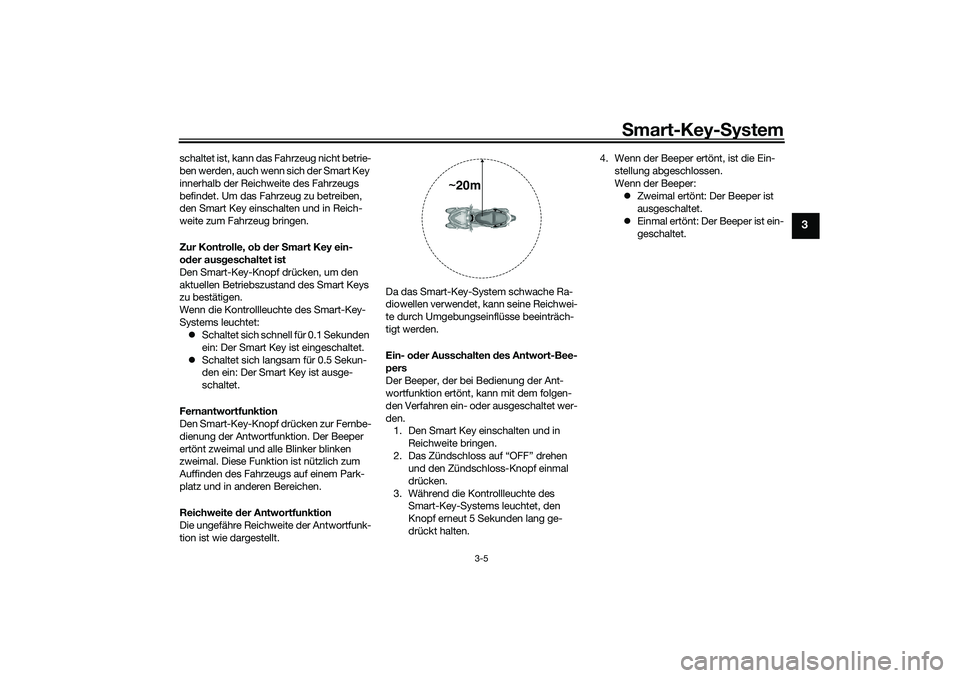

schaltet ist, kann das Fahrzeug nicht betrie-
ben werden, auch wenn sich der Smart Key
innerhalb der Reichweite des Fahrzeugs
befindet. Um das Fahrzeug zu betreiben,
den Smart Key einschalten und in Reich-
weite zum Fahrzeug bringen.
Zur Kontrolle, o b d er Smart Key ein-
o der aus geschaltet ist
Den Smart-Key-Knopf drücken, um den
aktuellen Betriebszustand des Smart Keys
zu bestätigen.
Wenn die Kontrollleuchte des Smart-Key-
Systems leuchtet: Schaltet sich schnell für 0.1 Sekunden
ein: Der Smart Key ist eingeschaltet.
Schaltet sich langsam für 0.5 Sekun-
den ein: Der Smart Key ist ausge-
schaltet.
Fernantwortfunktion
Den Smart-Key-Knopf drücken zur Fernbe-
dienung der Antwortfunktion. Der Beeper
ertönt zweimal und alle Blinker blinken
zweimal. Diese Funktion ist nützlich zum
Auffinden des Fahrzeugs auf einem Park-
platz und in anderen Bereichen.
Reichweite der Antwortfunktion
Die ungefähre Reichweite der Antwortfunk-
tion ist wie dargestellt. Da das Smart-Key-System schwache Ra-
diowellen verwendet, kann seine Reichwei-
te durch Umgebungseinflüsse beeinträch-
tigt werden.
Ein- o
der Ausschalten d es Antwort-Bee-
pers
Der Beeper, der bei Bedienung der Ant-
wortfunktion ertönt, kann mit dem folgen-
den Verfahren ein- oder ausgeschaltet wer-
den. 1. Den Smart Key einschalten und in
Reichweite bringen.
2. Das Zündschloss auf “OFF” drehen und den Zündschloss-Knopf einmal
drücken.
3. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, den
Knopf erneut 5 Sekunden lang ge-
drückt halten. 4. Wenn der Beeper ertönt, ist die Ein-
stellung abgeschlossen.
Wenn der Beeper: Zweimal ertönt: Der Beeper ist
ausgeschaltet.
Einmal ertönt: Der Beeper ist ein-
geschaltet.
~20m
UBEDG0G0.book Page 5 Monday, October 12, 2020 8:19 AM
Page 22 of 112
Smart-Key-S ystem
3-6
3
GAU76483

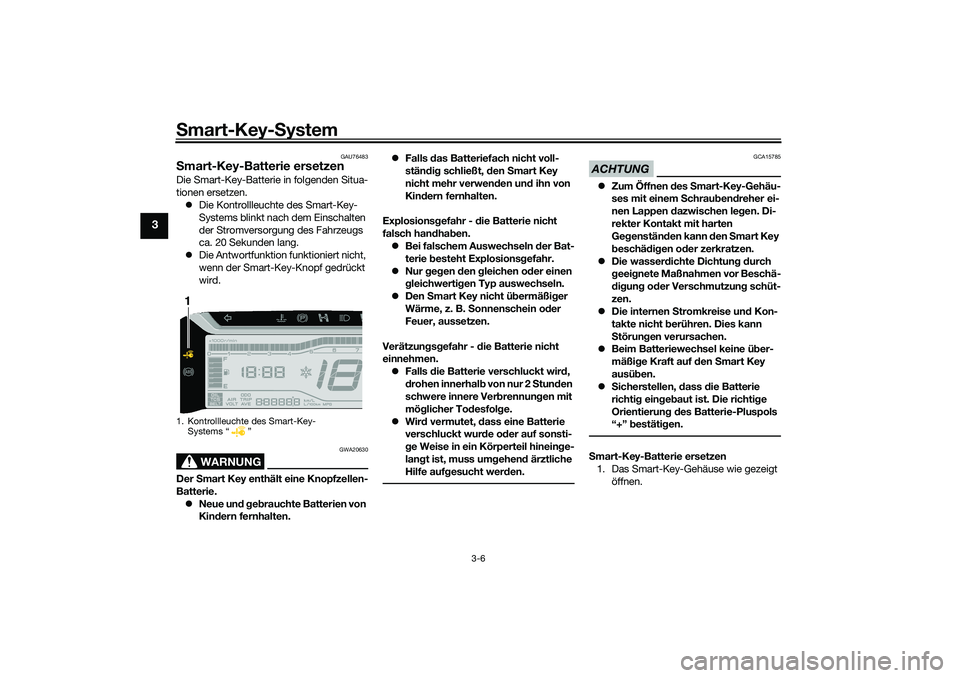

Smart-Key-Batterie ersetzenDie Smart-Key-Batterie in folgenden Situa-
tionen ersetzen.
Die Kontrollleuchte des Smart-Key-
Systems blinkt nach dem Einschalten
der Stromversorgung des Fahrzeugs
ca. 20 Sekunden lang.
Die Antwortfunktion funktioniert nicht,
wenn der Smart-Key-Knopf gedrückt
wird.
WARNUNG
GWA20630
Der Smart Key enthält eine Knopfzellen-
Batterie. Neue un d g eb rauchte Batterien von
Kin dern fernhalten.
Falls das Batteriefach nicht voll-
stän dig schließt, den Smart Key
nicht mehr verwen den un d ihn von
Kin dern fernhalten.
Explosions gefahr - die Batterie nicht
falsch han dha ben.
Bei falschem Auswechseln der Bat-
terie besteht Explosions gefahr.
Nur geg en den gleichen o der einen
g leichwerti gen Typ auswechseln.
Den Smart Key nicht ü bermäßi ger
Wärme, z. B. Sonnenschein o der
Feuer, aussetzen.
Verätzun gsg efahr - d ie Batterie nicht
einnehmen.
Falls die Batterie verschluckt wir d,
d rohen innerhal b v on nur 2 S
tu
nd en
schwere innere Ver brennun gen mit
mö glicher To desfol ge.
Wir d vermutet, dass eine Batterie
verschluckt wur de o der auf sonsti-
g e Weise in ein Körperteil hinein ge-
lan gt ist, muss um gehen d ärztliche
Hilfe auf gesucht wer den.
ACHTUNG
GCA15785
Zum Öffnen des Smart-Key-Gehäu-
ses mit einem Schrau ben dreher ei-
nen Lappen dazwischen leg en. Di-
rekter Kontakt mit harten
Ge genstän den kann d en Smart Key
b eschäd ig en o der zerkratzen.
Die wasser dichte Dichtun g d urch
g eei gnete Maßnahmen vor Beschä-
d ig un g od er Verschmutzun g schüt-
zen.
Die internen S tromkreise und Kon-
takte nicht b erühren. Dies kann
S törun gen verursachen.
Beim Batteriewechsel keine ü ber-
mäßi ge Kraft auf d en Smart Key
ausü ben.
Sicherstellen, dass die Batterie
richti g ein geb aut ist. Die richti ge
Or i
entierun g d es Batterie-Pluspols
“+” bestäti gen.
S mart-Key-Batterie ersetzen
1. Das Smart-Key-Gehäuse wie gezeigt
öffnen.
1. Kontrollleuchte des Smart-Key-Systems “ ”1
UBEDG0G0.book Page 6 Monday, October 12, 2020 8:19 AM
Page 23 of 112
Smart-Key- System
3-7
3

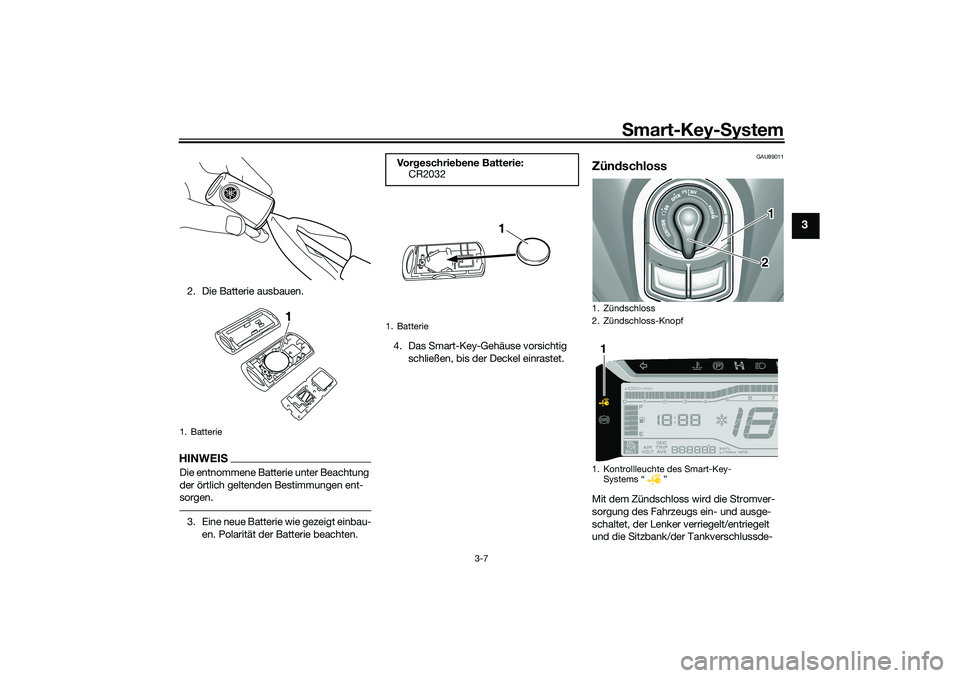

2. Die Batterie ausbauen.HINWEISDie entnommene Batterie unter Beachtung
der örtlich geltenden Bestimmungen ent-
sorgen.3. Eine neue Batterie wie gezeigt einbau-
en. Polarität der Batterie beachten. 4. Das Smart-Key-Gehäuse vorsichtig
schließen, bis der Deckel einrastet.
GAU89011
Zün dschlossMit dem Zündschloss wird die Stromver-
sorgung des Fahrzeug s ein- und ausge-
schaltet, der Lenker verriegelt/entriegelt
und die Sitzbank/der Tankverschlussde-
1. Batterie
1
Vor geschrieb ene Batterie:
CR2032
1. Batterie
1
1. Zündschloss
2. Zündschloss-Knopf
1. Kontrollleuchte des Smart-Key-
Systems Ž
12
1
UBEDG0G0.book Page 7 Monday, October 12, 2020 8:19 AM
Page 24 of 112
Smart-Key-S ystem
3-8
3

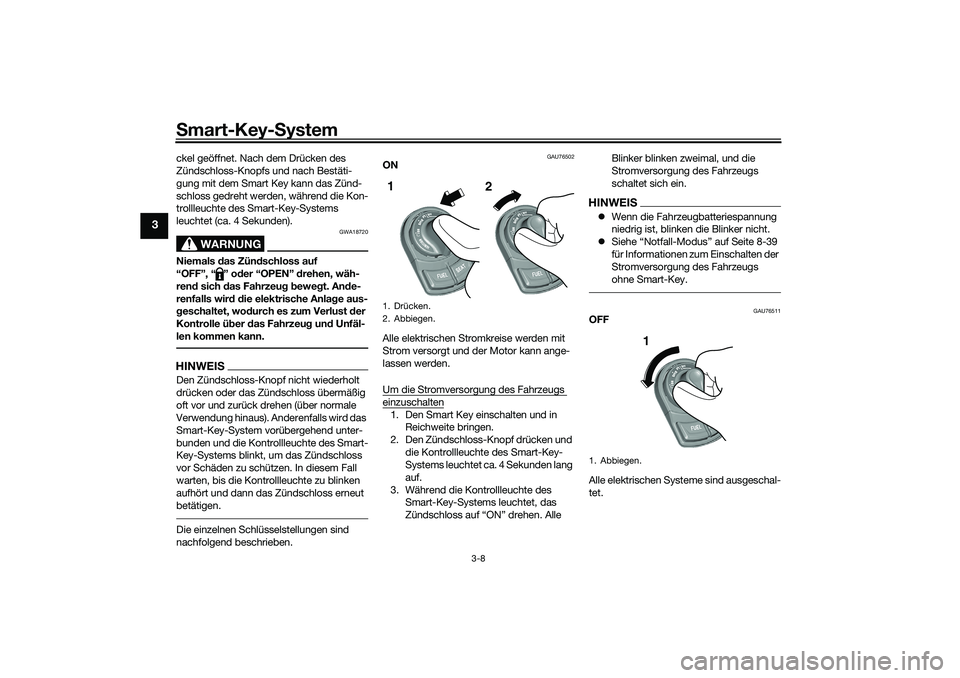

ckel geöffnet. Nach dem Drücken des
Zündschloss-Knopfs und nach Bestäti-
gung mit dem Smart Key kann das Zünd-
schloss gedreht werden, während die Kon-
trollleuchte des Smart-Key-Systems
leuchtet (ca. 4 Sekunden).
WARNUNG
GWA18720
Niemals das Zün dschloss auf
“OFF”, “ ” o der “OPEN” drehen, wäh-
ren d sich d as Fahrzeu g b eweg t. Ande-
renfalls wir d d ie elektrische Anla ge aus-
g eschaltet, wo durch es zum Verlust der
Kontrolle ü ber das Fahrzeu g un d Unfäl-
len kommen kann.HINWEISDen Zündschloss-Knopf nicht wiederholt
drücken oder das Zündschloss übermäßig
oft vor und zurück drehen (über normale
Verwendung hinaus). Anderenfalls wird das
Smart-Key-System vorübergehend unter-
bunden und die Kontrollleuchte des Smart-
Key-Systems blinkt, um das Zündschloss
vor Schäden zu schützen. In diesem Fall
warten, bis die Kontrollleuchte zu blinken
aufhört und dann das Zündschloss erneut
betätigen.Die einzelnen Schlüsselstellungen sind
nachfolgend beschrieben.
GAU76502
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt und der Motor kann ange-
lassen werden.
Um die Stromversorg ung des Fahrzeugs einzuschalten1. Den Smart Key einschalten und in
Reichweite bringen.
2. Den Zündschloss-Knopf drücken und die Kontrollleuchte des Smart-Key-
Systems leuchtet ca. 4 Sekunden lang
auf.
3. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss auf “ON” drehen. Alle Blinker blinken zweimal, und die
Stromversorgung des Fahrzeugs
schaltet sich ein.
HINWEIS
Wenn die Fahrzeugbatteriespannung
niedrig ist, blinken die Blinker nicht.
Siehe “Notfall-Modus” auf Seite 8-39
für Informationen zum Einschalten der
Stromversorgung des Fahrzeugs
ohne Smart-Key.
GAU76511
OFF
Alle elektrischen Systeme sind ausgeschal-
tet.
1. Drücken.
2. Abbiegen.1
2
1. Abbiegen.
1
UBEDG0G0.book Page 8 Monday, October 12, 2020 8:19 AM
Page 25 of 112
Smart-Key- System
3-9
3

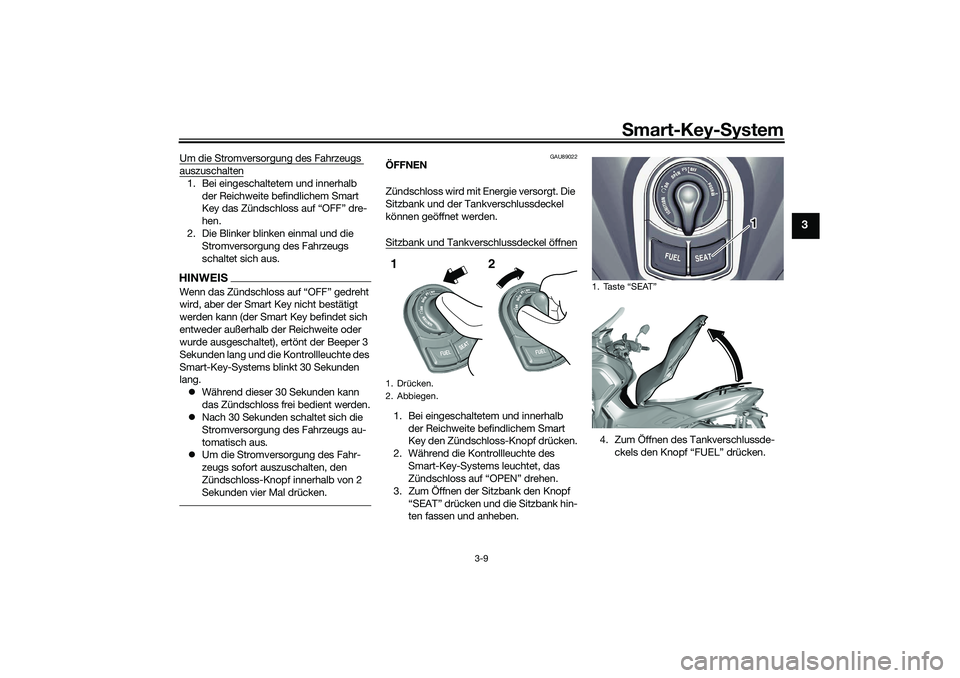

Um die Stromversorgung des Fahrzeugs auszuschalten1. Bei eingeschaltetem und innerhalb
der Reichweite befindlichem Smart
Key das Zündschloss auf “OFF” dre-
hen.
2. Die Blinker blinken einmal und die Stromversorgung des Fahrzeugs
schaltet sich aus.HINWEIS
wird, aber der Smart Key nicht bestätigt
werden kann (der Smart Key befindet sich
entweder außerhalb der Reichweite oder
wurde ausgeschaltet), ertönt der Beeper 3
Sekunden lang und die Kontrollleuchte des
Smart-Key-Systems blinkt 30 Sekunden
lang.
Während dieser 30 Sekunden kann
das Zündschloss frei bedient werden.
Nach 30 Sekunden schaltet sich die
Stromversorgung des Fahrzeugs au-
tomatisch aus.
Um die Stromversorgung des Fahr-
zeugs sofort auszuschalten, den
Zündschloss-Knopf innerhalb von 2
Sekunden vier Mal drücken.
GAU89022
ÖFFNEN
Zündschloss wird mit Energie versorgt. Die
Sitzbank und der Tankverschlussdeckel
können geöffnet werden.
Sitzbank und Tankverschlussdeckel öffnen1. Bei eingeschaltetem und innerhalb
der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
2. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss auf “OPEN” drehen.
3. Zum Öffnen der Sitzbank den Knopf “SEAT” drücken und die Sitzbank hin-
ten fassen und anheben. 4. Zum Öffnen des Tankverschlussde-
ckels den Knopf “FUEL” drücken.1. Drücken.
2. Abbiegen.1 2
1.
1
UBEDG0G0.book Page 9 Monday, October 12, 2020 8:19 AM

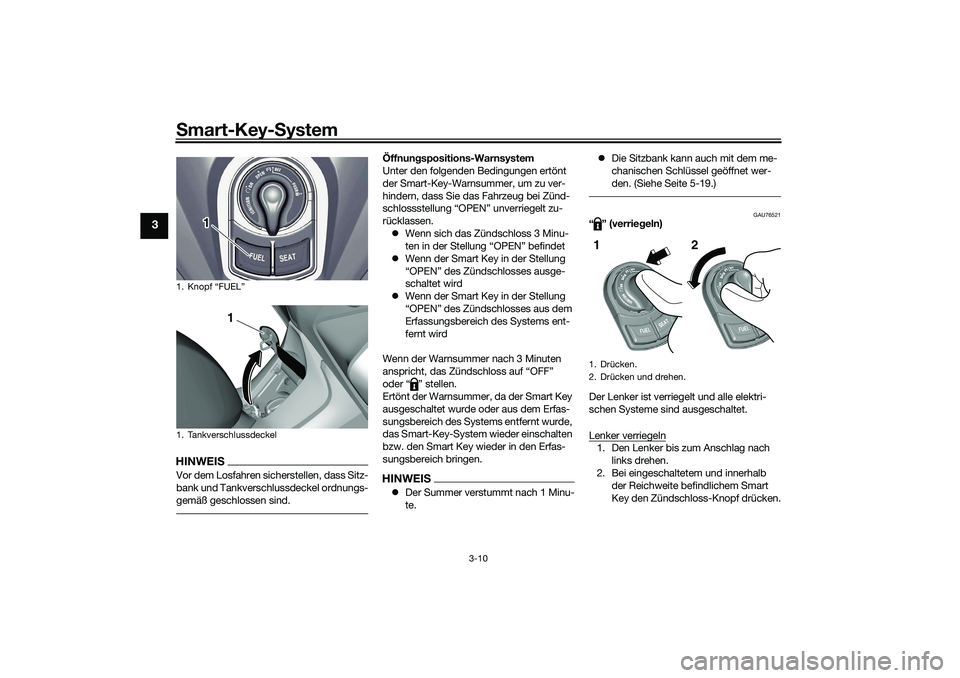

Page 26 of 112
Smart-Key-S ystem
3-10
3
HINWEISVor dem Losfahren sicherstellen, dass Sitz-
bank und Tankverschlussdeckel ordnungs-
gemäß geschlossen sind.
Öffnungspositions-Warnsystem
Unter den folgenden Bedingungen ertönt
der Smart-Key-Warnsummer, um zu ver-
hindern, dass Sie das Fahrzeug bei Zünd-
schlossstellung “OPEN” unverriegelt zu-
rücklassen. Wenn sich das Zündschloss 3 Minu-
ten in der Stellung “OPEN” befindet
Wenn der Smart Key in der Stellung
“OPEN” des Zündschlosses ausge-
schaltet wird
Wenn der Smart Key in der Stellung
“OPEN” des Zündschlosses aus dem
Erfassungsbereich des Systems ent-
fernt wird
Wenn der Warnsummer nach 3 Minuten
anspricht, das Zündschloss auf “OFF”
oder “ ” stellen.
Ertönt der Warnsummer, da der Smart Key
ausgeschaltet wurde oder aus dem Erfas-
sungsbereich des Systems entfernt wurde,
das Smart-Key-System wieder einschalten
bzw. den Smart Key wieder in den Erfas-
sungsbereich bringen.HINWEIS Der Summer verstummt nach 1 Minu-
te.
Die Sitzbank kann auch mit dem me-
chanischen Schlüssel geöffnet wer-
den. (Siehe Seite 5-19.)
GAU76521
“” (verrie geln)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach links drehen.
2. Bei eingeschaltetem und innerhalb der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
1. Knopf “FUEL”
1. Tankverschlussdeckel
1
1
1. Drücken.
2. Drücken und drehen.1 2
UBEDG0G0.book Page 10 Monday, October 12, 2020 8:19 AM
Page 27 of 112
Smart-Key- System
3-11
3

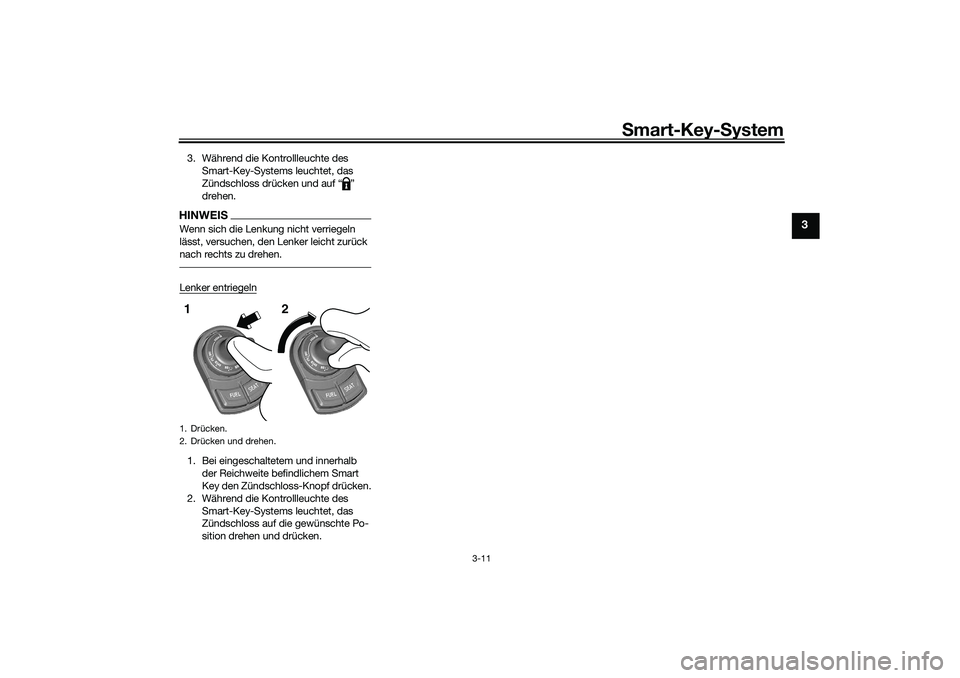

3. Während die Kontrollleuchte des
Smart-Key-Systems leuchtet, das
Zündschloss drücken und auf “ ”
drehen.HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.Lenker entriegeln1. Bei eingeschaltetem und innerhalb der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
2. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss auf die gewünschte Po-
sition drehen und drücken.1. Drücken.
2. Drücken und drehen.1 2
UBEDG0G0.book Page 11 Monday, October 12, 2020 8:19 AM
Page 28 of 112
Stehassistent
4-1
4
GAU89245
StehassistentDer Stehassistent unterstützt den Fahrer
dabei, das Fahrzeug im Stillstand oder
beim Parken aufrecht zu halten. Wenn der
Stehassistent-Schalter gedrückt wird,
greift der Assistent ein und hilft dabei, das
Fahrzeug in seinem aktuellen Neigungs-
winkel zu halten.
WARNUNG
GWA20983
Wenn Sie das Fahrzeu g schie ben,
stellen Sie sicher, d ass Sie die
S tromversor gun g d es Fahrzeu gs
ausschalten. An derenfalls kann es
zu einem un bea bsichti gten Aus-
schalten des Stehassistenten kom-
men.
Den Stehassistenten unter den fol-
g en den Be din gung en immer aus-
schalten. An derenfalls kann es zu
un bea bsichti gtem Gleich gewichts-
verlust kommen, was zum Umkip-
pen des Fahrzeu gs führen könnte.
S traßen mit
Hin dernissen (z. B. Straßenauf-
wöl bun gen, Bür gerstei g)
d as Fahrzeug auf un-
b efes ti
g te
m o der une benem Bo-
d en befin det.
d as Fahrzeug auf ei-
ner Stei gung b efin det.
Auf- un d A bstei gen
Wenn Sie auf das Fahrzeug steigen, stellen
Sie sicher, dass die Stromversorgung des
Fahrzeugs ausgeschaltet ist und ziehen Sie
die Vorder- oder Hinterradbremse an.
Wenn Sie vom Fahrzeug steigen, ziehen
Sie die Feststellbremse an und schalten Sie
die Stromversorgung des Fahrzeugs aus.
WARNUNG
GWA20993
Wenn das Fahrzeu g mit ein geschalte-
tem Stehassistent an gehalten wir d, nie-
mals nur auf eine Fußraste treten, un d
Gepäck nicht un gleichmäßi g auf das
Fahrzeu g la den. An derenfalls kann es zu un
beab sichti gtem Gleich gewichtsver-
lust kommen, was zum Umkippen des
Fahrzeu gs führen könnte.
S tehassistent-Betrie b
WARNUNG
GWA21003
Der Stehassistent kann auch b ei genei g-
tem Fahrzeug b etäti gt wer den. Daher ist
Fol gen des zu b erücksichti gen:
Niemals den Stehassistenten ein-
schalten, währen d sich d as Fahr-
zeu g b ewe gt. An derenfalls wir d d as
Fahrzeug in einem un beab sichti g-
ten Nei gung swinkel gehalten, was
zu einem Kontrollverlust führen
kann.
Unbed in gt den Stehassistenten
ausschalten, bevor los gefahren
wir d. An derenfalls schaltet sich d er
S tehassistent un bea bsichti gt aus
un d v erursacht mö
gli
cherweise ei-
nen Gleichg ewichtsverlust.
Einschalten des Stehassistenten1. Das Fahrzeug anhalten oder das Gas
vollständig wegnehmen. Die Stehas-
sistent-Kontrollleuchte beginnt zu
blinken.
1. Stehassistent-Kontrollleuchte “ ”
1
UBEDG0G0.book Page 1 Monday, October 12, 2020 8:19 AM
Page 29 of 112

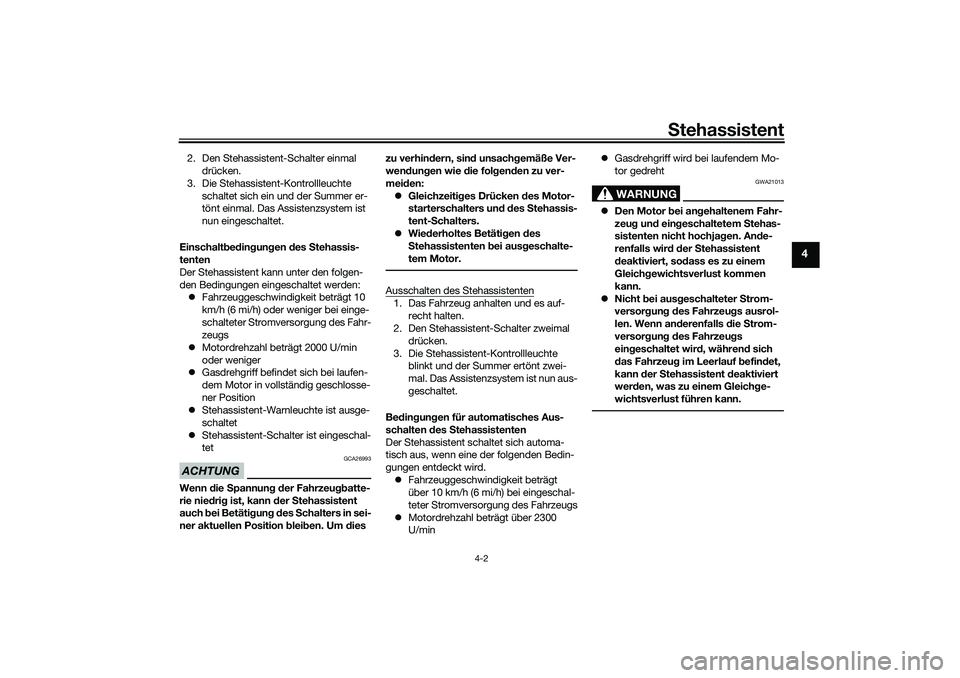

Stehassistent
4-2
4
2. Den Stehassistent-Schalter einmal
drücken.
3. Die Stehassistent-Kontrollleuchte schaltet sich ein und der Summer er-
tönt einmal. Das Assistenzsystem ist
nun eingeschaltet.
Einschalt bed in gun gen des Stehassis-
tenten
Der Stehassistent kann unter den folgen-
den Bedingungen eingeschaltet werden: Fahrzeuggeschwindigkeit beträgt 10
km/h (6 mi/h) oder weniger bei einge-
schalteter Stromversorgung des Fahr-
zeugs
Motordrehzahl beträgt 2000 U/min
oder weniger
Gasdrehgriff befindet sich bei laufen-
dem Motor in vollständig geschlosse-
ner Position
Stehassistent-Warnleuchte ist ausge-
schaltet
Stehassistent-Schalter ist eingeschal-
tetACHTUNG
GCA26993
Wenn die Spannun g d er Fahrzeu gbatte-
rie nie dri g ist, kann der Stehassistent
auch bei Betäti gun g d es Schalters in sei-
ner aktuellen Position b leiben. Um d ies zu verhin
dern, sin d unsach gemäße Ver-
wen dung en wie die fol gen den zu ver-
mei den:
Gleichzeiti ges Drücken des Motor-
starterschalters un d d es Stehassis-
tent- Schalters.
Wie derholtes Betäti gen des
S tehassistenten bei aus geschalte-
tem Motor.
Ausschalten des Stehassistenten1. Das Fahrzeug anhalten und es auf- recht halten.
2. Den Stehassistent-Schalter zweimal
drücken.
3. Die Stehassistent-Kontrollleuchte blinkt und der Summer ertönt zwei-
mal. Das Assistenzsystem ist nun aus-
geschaltet.
Be din gun gen für automatisches Aus-
schalten des Stehassistenten
Der Stehassistent schaltet sich automa-
tisch aus, wenn eine der folgenden Bedin-
gungen entdeckt wird. Fahrzeuggeschwindigkeit beträgt
über 10 km/h (6 mi/h) bei eingeschal-
teter Stromversorgung des Fahrzeugs
Motordrehzahl beträgt über 2300
U/min
Gasdrehgriff wird bei laufendem Mo-
tor gedreht
WARNUNG
GWA21013
Den Motor b ei angehaltenem Fahr-
zeu g un d ein geschaltetem Stehas-
sistenten nicht hochja gen. An de-
renfalls wir d d er Stehassistent
d eaktiviert, so dass es zu einem
Gleich gewichtsverlust kommen
kann.
Nicht bei aus geschalteter Strom-
versor gun g d es Fahrzeu gs ausrol-
len. Wenn an derenfalls die Strom-
versor gun g d es Fahrzeu gs
ein geschaltet wir d, währen d sich
d as Fahrzeu g im Leerlauf befin det,
kann der Stehassistent deaktiviert
wer den, was zu einem Gleich ge-
wichtsverlust führen kann.
UBEDG0G0.book Page 2 Monday, October 12, 2020 8:19 AM
Page 30 of 112

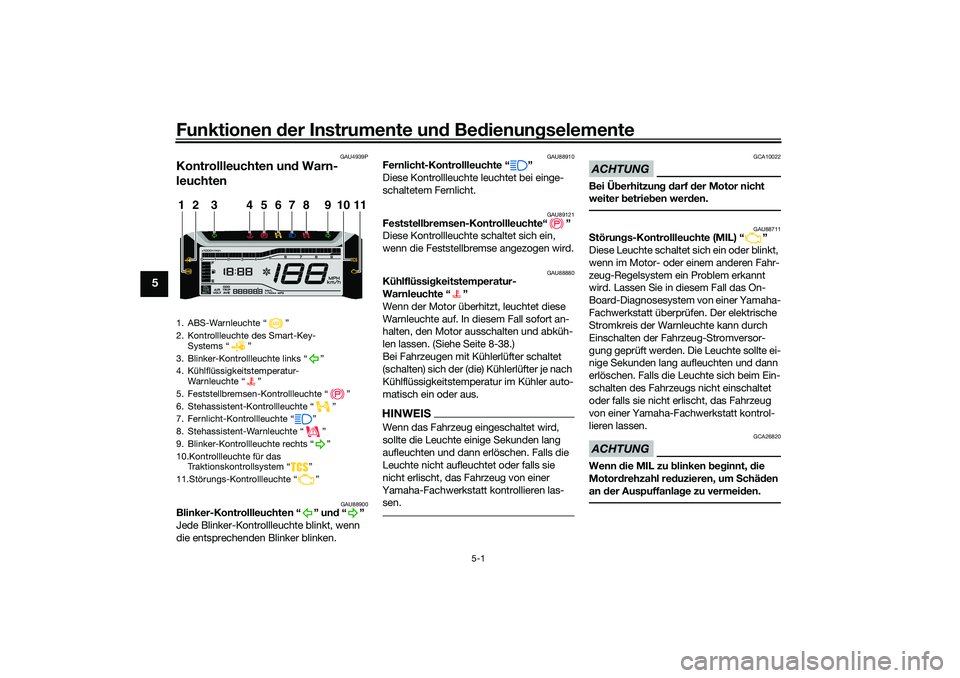

Funktionen der Instru mente un d Be dienun gselemente
5-1
5
GAU4939P
Kontrollleuchten un d Warn-
leuchten
GAU88900
Blinker-Kontrollleuchten “ ” un d“”
Jede Blinker-Kontrol lleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU88910
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU89121
Feststell bremsen-Kontrollleuchte“ ”
Diese Kontrollleuchte schaltet sich ein,
wenn die Feststellbremse angezogen wird.
GAU88880
Kühlflüssi gkeitstemperatur-
Warnleuchte “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen. (Siehe Seite 8-38.)
Bei Fahrzeugen mit Kühlerlüfter schaltet
(schalten) sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler auto-
matisch ein oder aus.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.
ACHTUNG
GCA10022
Bei Ü berhitzun g d arf der Motor nicht
weiter betrie ben wer den.
GAU88711
S törun gs-Kontrollleuchte (MIL) “ ”
Diese Leuchte schaltet sich ein oder blinkt,
wenn im Motor- oder einem anderen Fahr-
zeug-Regelsystem ein Problem erkannt
wird. Lassen Sie in diesem Fall das On-
Board-Diagnosesystem von einer Yamaha-
Fachwerkstatt überprüfen. Der elektrische
Stromkreis der Warnleuchte kann durch
Einschalten der Fahrzeug-Stromversor-
gung geprüft werden. Die Leuchte sollte ei-
nige Sekunden lang aufleuchten und dann
erlöschen. Falls die Leuchte sich beim Ein-
schalten des Fahrzeugs nicht einschaltet
oder falls sie nicht erlischt, das Fahrzeug
von einer Yamaha-Fachwerkstatt kontrol-
lieren lassen.ACHTUNG
GCA26820
Wenn die MIL zu b linken beg innt, die
Motor drehzahl re duzieren, um Schäd en
an der Auspuffanla ge zu vermei den.
1. ABS-Warnleuchte “ ”
2. Kontrollleuchte des Smart-Key-
Systems “ ”
3. Blinker-Kontrollleuchte links “ ”
4. Kühlflüssigkeitstemperatur- Warnleuchte “ ”
5. Feststellbremsen-Kontrollleuchte “ ”
6. Stehassistent-Kontrollleuchte “ ”
7. Fernlicht-Kontrollleuchte “ ”
8. Stehassistent-Warnleuchte “ ”
9. Blinker-Kontrollleuchte rechts “ ”
10.Kontrollleuchte für das Traktionskontrollsystem “ ”
11.Störungs-Kontrollleuchte “ ”1
11
2
3
4
5
6
7
8
9
10
UBEDG0G0.book Page 1 Monday, October 12, 2020 8:19 AM
