SPECCARACTERISTIQUES D’ENTRETIEN
TT-R90E
Elément Standard Limite
CDI:
Volant magnétique, modèle/fabricant F5HN/YAMAHA ----
Résistance de la bobine d’alimentation (couleur) 688 à 1.032 Ω à 20 °C (68 °F)
(brun – vert)----
Résistance de la bobine d’excitation (couleur) 248 à 372 Ω à 20 °C (68 °F)
(rouge – blanc)----
Boîtier CDI, modèle/fabricant 5HN/YAMAHA ----
Bobine d’allumage:
Modèle/fabricant 2JN-00/YAMAHA ----
Longueur d’étincelle minimum 6 mm (0,24 in) ----
Résistance de l’enroulement primaire 0,18 à 0,28 Ω à 20 °C (68 °F) ----
Résistance de l’enroulement secondaire 6,3 à 9,5 kΩ à 20 °C (68 °F) ----
Capuchon de bougie:
Type Résine ----
Résistance 10 kΩ à 20 °C (68 °F) ----
Système de charge:
Type de système Volant magnétique CDI ----
Modèle/fabricant F5HN/YAMAHA ----
Puissance nominale 14 V/100 W à 5.000 tr/min ----
Résistance de la bobine d’éclairage 1 (couleur) 0,64 à 0,96 Ω à 20 °C (68 °F)
(blanc – noir)----
Résistance de la bobine d’éclairage 2 (couleur) 0,52 à 0,78 Ω à 20 °C (68 °F)
(jaune – noir)----
Redresseur/régulateur:
Type de régulateur Semi-conducteur, à court-circuit ----
Modèle/fabricant SH620B-12/SHINDENGEN ----
Tension régulée sans charge 14,0 à 15,0 V ----
Capacité du redresseur 8 A ----
Système de démarrage électrique:
Type Toujours en prise
Démarreur:
Modèle/fabricant 5HN/YAMAHA ----
Tension de fonctionnement 12 V ----
Puissance 0,35 kW ----
Résistance de l’enroulement d’induit 0,018 à 0,022 Ω à 20 °C (68 °F) ----
Longueur totale des balais 7 mm (0,28 in) 3,5 mm
(0,14 in)
Nombre de balais 2 ----
Force des ressorts 3,92 à 5,88 N
(400 à 600 g, 14,1 à 21,2 oz)3,92 N
(400g,
14,1 oz)
Diamètre du collecteur 17,6 mm (0,69 in) 16,6 mm
(0,65 in)
Profondeur du mica 1,35 mm (0,05 in) ----

2 - 16
SPECCARACTERISTIQUES D’ENTRETIEN
Relais de démarreur:
Modèle/fabricant MS5F-751/JIDECO ----
Ampérage 180 A ----
Résistance de l’enroulement 4,2 à 4,6 Ω à 20 °C (68 °F) ----
Relais de coupe-circuit de démarrage:
Modèle/fabricant ACM33221/MATSUSHITA ----
Résistance de l’enroulement 75,69 à 92,51 Ω à 20 °C (68 °F) ----
Fusibles (ampérage × nombre):
Fusible principal 10 A × 1 ----
Fusible de réserve 10 A × 1 ---- Elément Standard Limite

2 - 17
SPEC

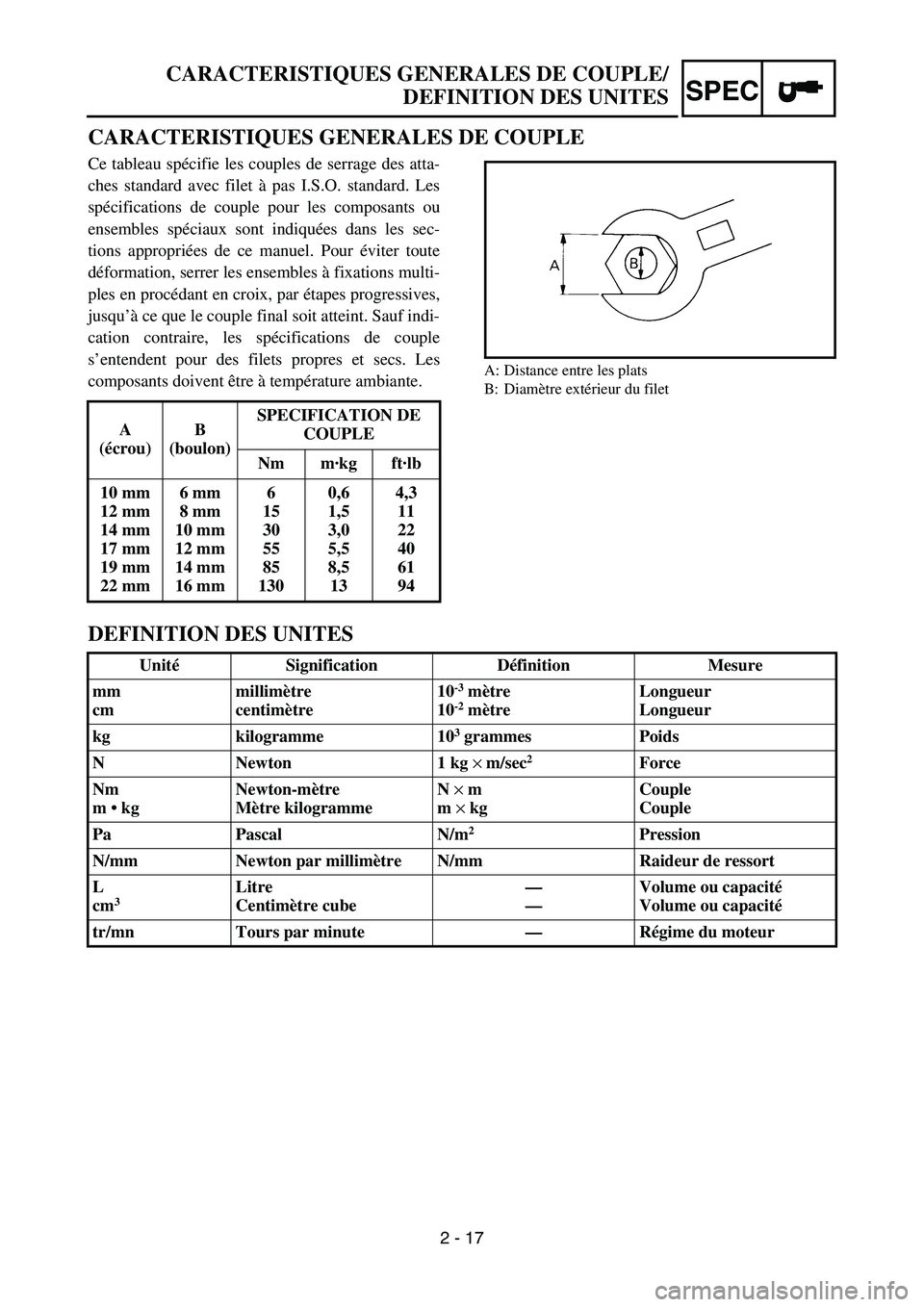

CARACTERISTIQUES GENERALES DE COUPLE/
DEFINITION DES UNITES
CARACTERISTIQUES GENERALES DE COUPLE
Ce tableau spécifie les couples de serrage des atta-
ches standard avec filet à pas I.S.O. standard. Les
spécifications de couple pour les composants ou
ensembles spéciaux sont indiquées dans les sec-
tions appropriées de ce manuel. Pour éviter toute
déformation, serrer les ensembles à fixations multi-
ples en procédant en croix, par étapes progressives,
jusqu’à ce que le couple final soit atteint. Sauf indi-
cation contraire, les spécifications de couple
s’entendent pour des filets propres et secs. Les
composants doivent être à température ambiante.
A: Distance entre les plats
B: Diamètre extérieur du filet
DEFINITION DES UNITES
A
(écrou)B
(boulon)SPECIFICATION DE
COUPLE
Nm m·kg ft·lb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
UnitéSignification Définition Mesure
mm
cmmillimètre
centimètre10
-3 mètre
10-2 mètreLongueur
Longueur
kg kilogramme 10
3 grammes Poids
N Newton 1 kg ×
m/sec
2 Force
Nm
m  kgNewton-mètre
Mètre kilogrammeN ×
m
m ×
kgCouple
Couple
Pa Pascal N/m
2Pression
N/mm Newton par millimètre N/mm Raideur de ressort
L
cm
3 Litre
Centimètre cube—
—Volume ou capacité
Volume ou capacité
tr/mn Tours par minute—Régime du moteur

2 - 1

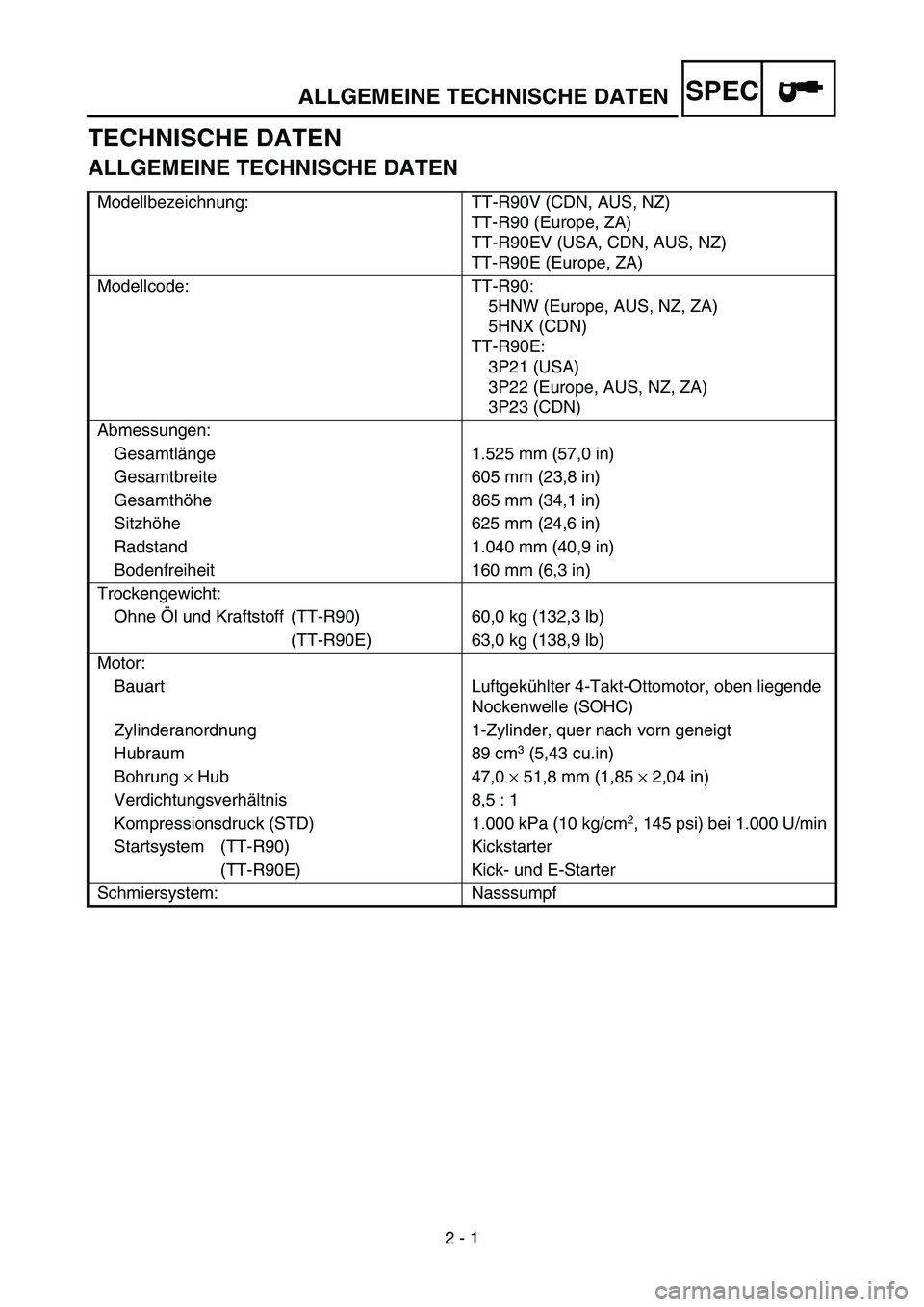

SPECALLGEMEINE TECHNISCHE DATEN
TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
Modellbezeichnung: TT-R90V (CDN, AUS, NZ)
TT-R90 (Europe, ZA)
TT-R90EV (USA, CDN, AUS, NZ)
TT-R90E (Europe, ZA)
Modellcode: TT-R90:
5HNW (Europe, AUS, NZ, ZA)
5HNX (CDN)
TT-R90E:
3P21 (USA)
3P22 (Europe, AUS, NZ, ZA)
3P23 (CDN)
Abmessungen:
Gesamtlänge 1.525 mm (57,0 in)
Gesamtbreite 605 mm (23,8 in)
Gesamthöhe 865 mm (34,1 in)
Sitzhöhe 625 mm (24,6 in)
Radstand 1.040 mm (40,9 in)
Bodenfreiheit 160 mm (6,3 in)
Trockengewicht:
Ohne Öl und Kraftstoff (TT-R90) 60,0 kg (132,3 lb)
(TT-R90E) 63,0 kg (138,9 lb)
Motor:
Bauart Luftgekühlter 4-Takt-Ottomotor, oben liegende
Nockenwelle (SOHC)
Zylinderanordnung 1-Zylinder, quer nach vorn geneigt
Hubraum 89 cm
3 (5,43 cu.in)
Bohrung × Hub 47,0 × 51,8 mm (1,85 × 2,04 in)
Verdichtungsverhältnis 8,5 : 1
Kompressionsdruck (STD) 1.000 kPa (10 kg/cm
2, 145 psi) bei 1.000 U/min
Startsystem (TT-R90) Kickstarter
(TT-R90E) Kick- und E-Starter
Schmiersystem: Nasssumpf

2 - 2
SPECALLGEMEINE TECHNISCHE DATEN

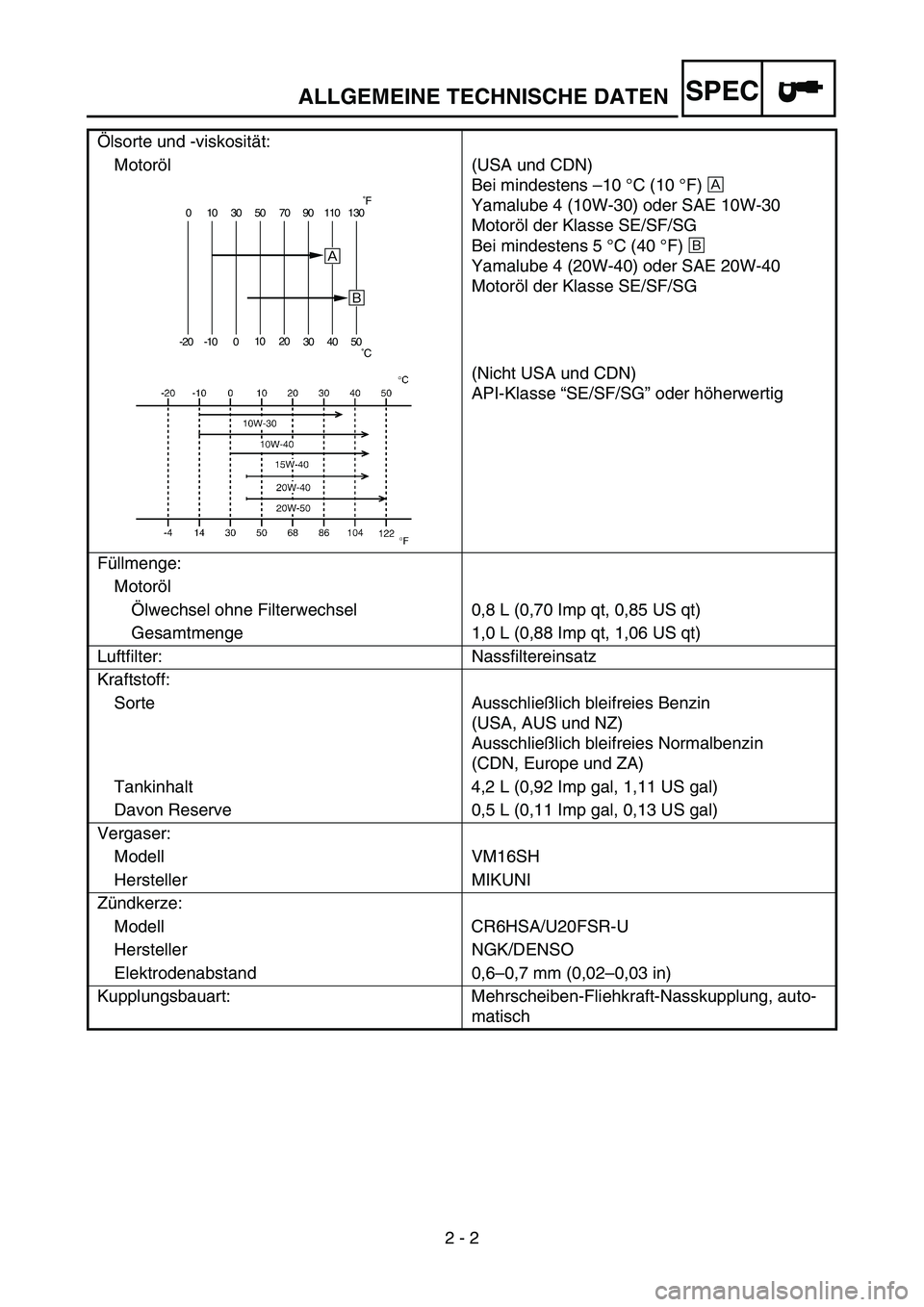

Ölsorte und -viskosität:
Motoröl
(USA und CDN)
Bei mindestens –10 °C (10 °F) È
Yamalube 4 (10W-30) oder SAE 10W-30
Motoröl der Klasse SE/SF/SG
Bei mindestens 5 °C (40 °F) É
Yamalube 4 (20W-40) oder SAE 20W-40
Motoröl der Klasse SE/SF/SG
(Nicht USA und CDN)
API-Klasse “SE/SF/SG” oder höherwertig
Füllmenge:
Motoröl
Ölwechsel ohne Filterwechsel 0,8 L (0,70 Imp qt, 0,85 US qt)
Gesamtmenge 1,0 L (0,88 Imp qt, 1,06 US qt)
Luftfilter: Nassfiltereinsatz
Kraftstoff:
Sorte Ausschließlich bleifreies Benzin
(USA, AUS und NZ)
Ausschließlich bleifreies Normalbenzin
(CDN, Europe und ZA)
Tankinhalt 4,2 L (0,92 Imp gal, 1,11 US gal)
Davon Reserve 0,5 L (0,11 Imp gal, 0,13 US gal)
Vergaser:
Modell VM16SH
Hersteller MIKUNI
Zündkerze:
Modell CR6HSA/U20FSR-U
Hersteller NGK/DENSO
Elektrodenabstand 0,6–0,7 mm (0,02–0,03 in)
Kupplungsbauart: Mehrscheiben-Fliehkraft-Nasskupplung, auto-
matisch
0 10 30 50 70 90 110 130
-20 -10 01020
30 40 50
È
É
˚F
ûC

2 - 3
SPECALLGEMEINE TECHNISCHE DATEN

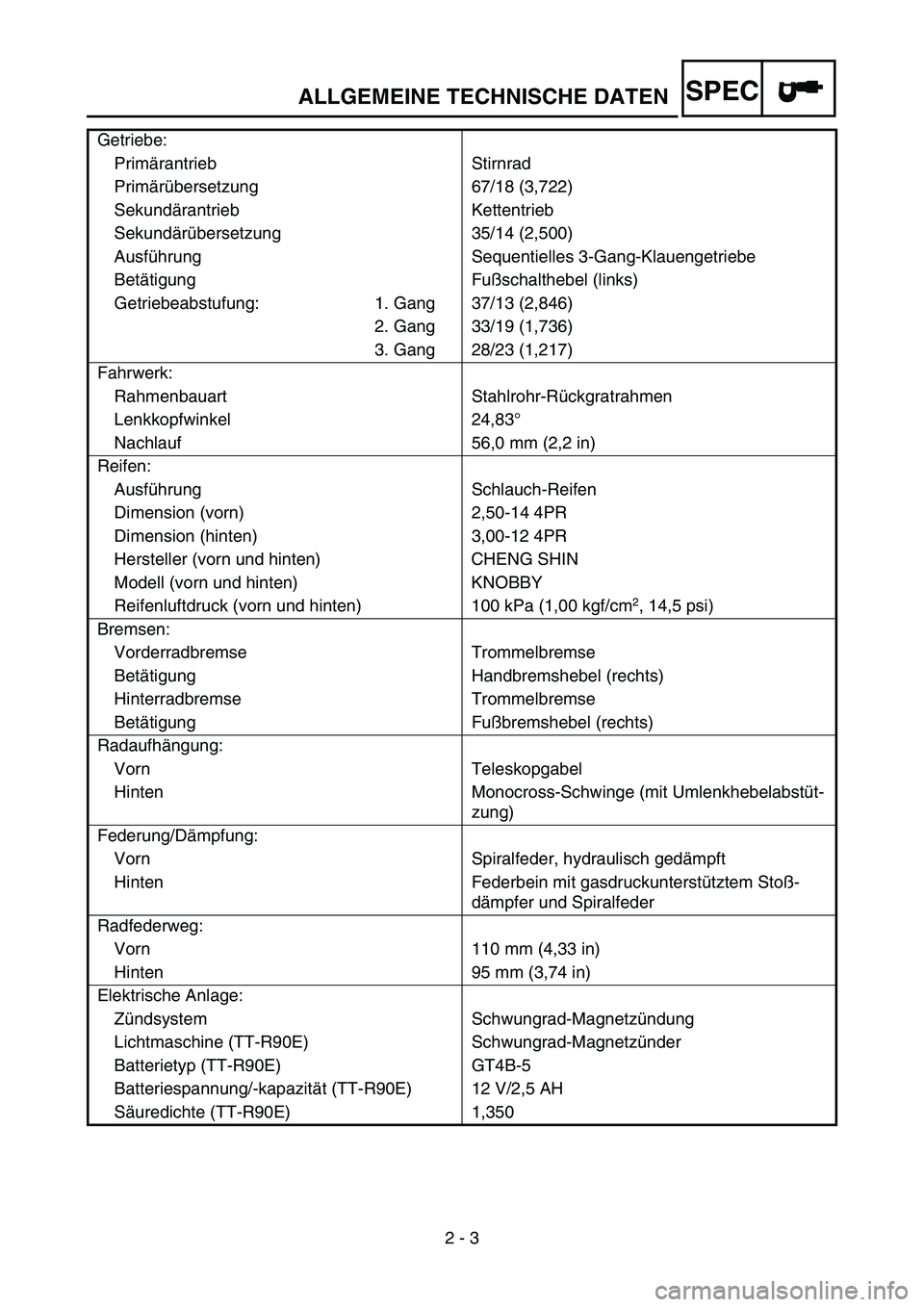

Getriebe:
Primärantrieb Stirnrad
Primärübersetzung 67/18 (3,722)
Sekundärantrieb Kettentrieb
Sekundärübersetzung 35/14 (2,500)
Ausführung Sequentielles 3-Gang-Klauengetriebe
Betätigung Fußschalthebel (links)
Getriebeabstufung: 1. Gang 37/13 (2,846)
2. Gang 33/19 (1,736)
3. Gang 28/23 (1,217)
Fahrwerk:
Rahmenbauart Stahlrohr-Rückgratrahmen
Lenkkopfwinkel 24,83°
Nachlauf 56,0 mm (2,2 in)
Reifen:
Ausführung Schlauch-Reifen
Dimension (vorn) 2,50-14 4PR
Dimension (hinten) 3,00-12 4PR
Hersteller (vorn und hinten) CHENG SHIN
Modell (vorn und hinten) KNOBBY
Reifenluftdruck (vorn und hinten) 100 kPa (1,00 kgf/cm
2, 14,5 psi)
Bremsen:
Vorderradbremse Trommelbremse
Betätigung Handbremshebel (rechts)
Hinterradbremse Trommelbremse
Betätigung Fußbremshebel (rechts)
Radaufhängung:
Vorn Teleskopgabel
Hinten Monocross-Schwinge (mit Umlenkhebelabstüt-
zung)
Federung/Dämpfung:
Vorn Spiralfeder, hydraulisch gedämpft
Hinten Federbein mit gasdruckunterstütztem Stoß-
dämpfer und Spiralfeder
Radfederweg:
Vorn 110 mm (4,33 in)
Hinten 95 mm (3,74 in)
Elektrische Anlage:
Zündsystem Schwungrad-Magnetzündung
Lichtmaschine (TT-R90E) Schwungrad-Magnetzünder
Batterietyp (TT-R90E) GT4B-5
Batteriespannung/-kapazität (TT-R90E) 12 V/2,5 AH
Säuredichte (TT-R90E) 1,350

2 - 4

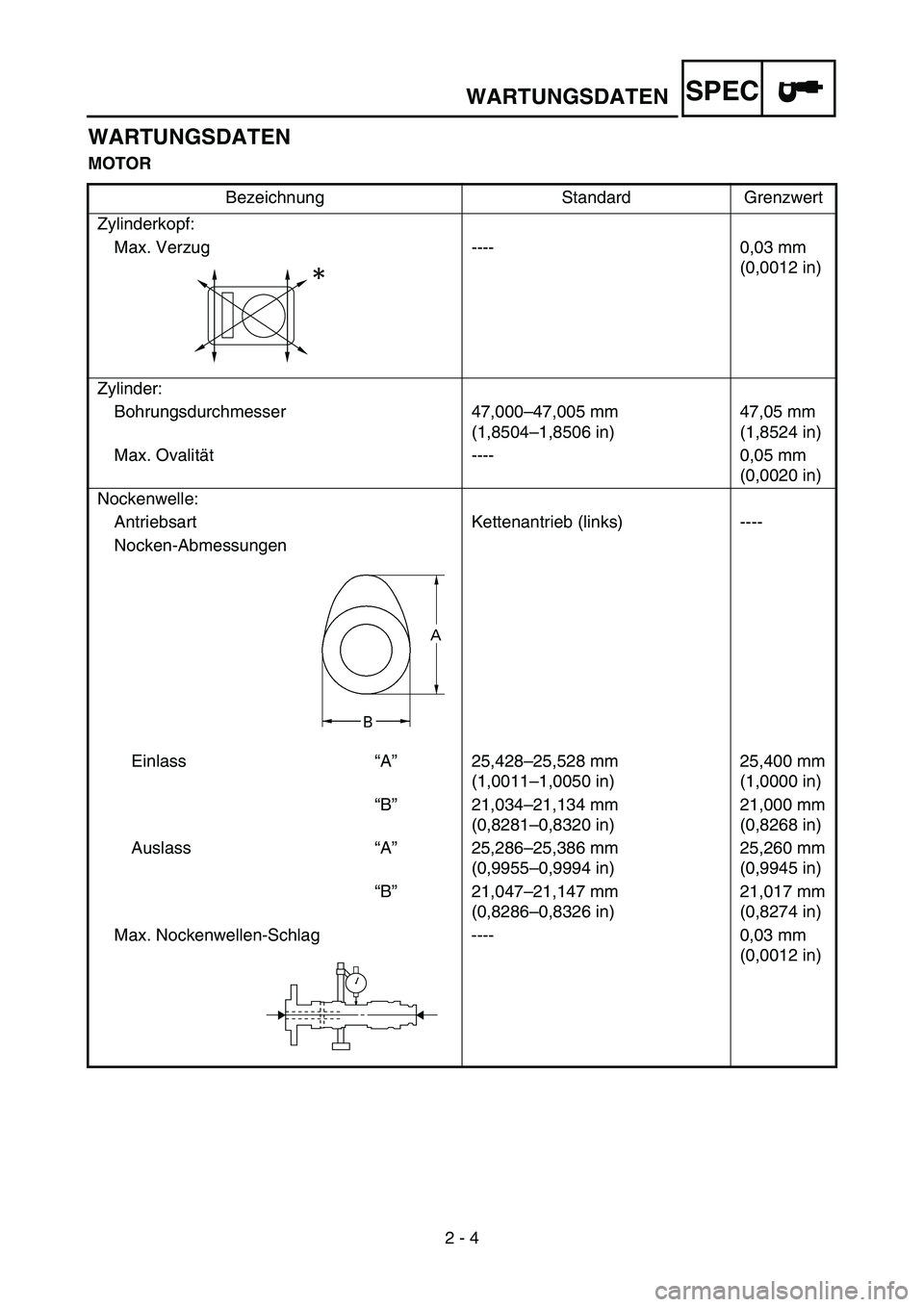

SPECWARTUNGSDATEN
WARTUNGSDATEN
MOTOR
Bezeichnung Standard Grenzwert
Zylinderkopf:
Max. Verzug ---- 0,03 mm
(0,0012 in)
Zylinder:
Bohrungsdurchmesser 47,000–47,005 mm
(1,8504–1,8506 in)47,05 mm
(1,8524 in)
Max. Ovalität ---- 0,05 mm
(0,0020 in)
Nockenwelle:
Antriebsart Kettenantrieb (links) ----
Nocken-Abmessungen
Einlass“A”25,428–25,528 mm
(1,0011–1,0050 in)25,400 mm
(1,0000 in)
“B”21,034–21,134 mm
(0,8281–0,8320 in)21,000 mm
(0,8268 in)
Auslass“A”25,286–25,386 mm
(0,9955–0,9994 in)25,260 mm
(0,9945 in)
“B”21,047–21,147 mm
(0,8286–0,8326 in)21,017 mm
(0,8274 in)
Max. Nockenwellen-Schlag ---- 0,03 mm
(0,0012 in)

2 - 5
SPECWARTUNGSDATEN

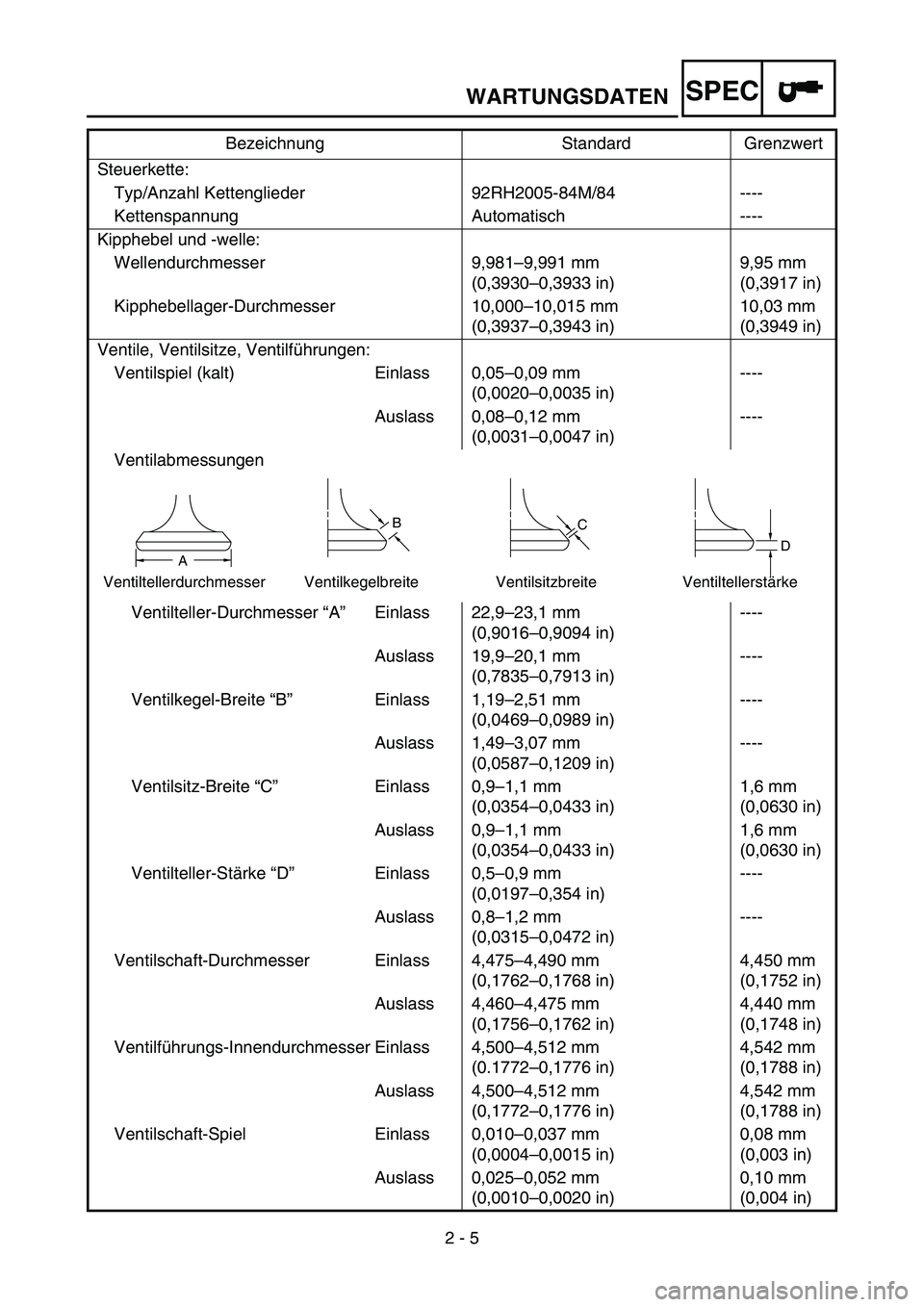

Steuerkette:
Typ/Anzahl Kettenglieder 92RH2005-84M/84 ----
Kettenspannung Automatisch ----
Kipphebel und -welle:
Wellendurchmesser 9,981–9,991 mm
(0,3930–0,3933 in)9,95 mm
(0,3917 in)
Kipphebellager-Durchmesser 10,000–10,015 mm
(0,3937–0,3943 in)10,03 mm
(0,3949 in)
Ventile, Ventilsitze, Ventilführungen:
Ventilspiel (kalt) Einlass 0,05–0,09 mm
(0,0020–0,0035 in)----
Auslass 0,08–0,12 mm
(0,0031–0,0047 in)----
Ventilabmessungen
Ventilteller-Durchmesser “A”Einlass 22,9–23,1 mm
(0,9016–0,9094 in)----
Auslass 19,9–20,1 mm
(0,7835–0,7913 in)----
Ventilkegel-Breite “B” Einlass 1,19–2,51 mm
(0,0469–0,0989 in)----
Auslass 1,49–3,07 mm
(0,0587–0,1209 in)----
Ventilsitz-Breite “C”Einlass 0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Auslass 0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Ventilteller-Stärke “D”Einlass 0,5–0,9 mm
(0,0197–0,354 in)----
Auslass 0,8–1,2 mm
(0,0315–0,0472 in)----
Ventilschaft-Durchmesser Einlass 4,475–4,490 mm
(0,1762–0,1768 in)4,450 mm
(0,1752 in)
Auslass 4,460–4,475 mm
(0,1756–0,1762 in)4,440 mm
(0,1748 in)
Ventilführungs-Innendurchmesser Einlass 4,500–4,512 mm
(0.1772–0,1776 in)4,542 mm
(0,1788 in)
Auslass 4,500–4,512 mm
(0,1772–0,1776 in)4,542 mm
(0,1788 in)
Ventilschaft-Spiel Einlass 0,010–0,037 mm
(0,0004–0,0015 in)0,08 mm
(0,003 in)
Auslass 0,025–0,052 mm
(0,0010–0,0020 in)0,10 mm
(0,004 in) Bezeichnung Standard Grenzwert
BC
DA
Ventiltellerdurchmesser Ventilkegelbreite Ventilsitzbreite Ventiltellerstärke

2 - 6
SPECWARTUNGSDATEN

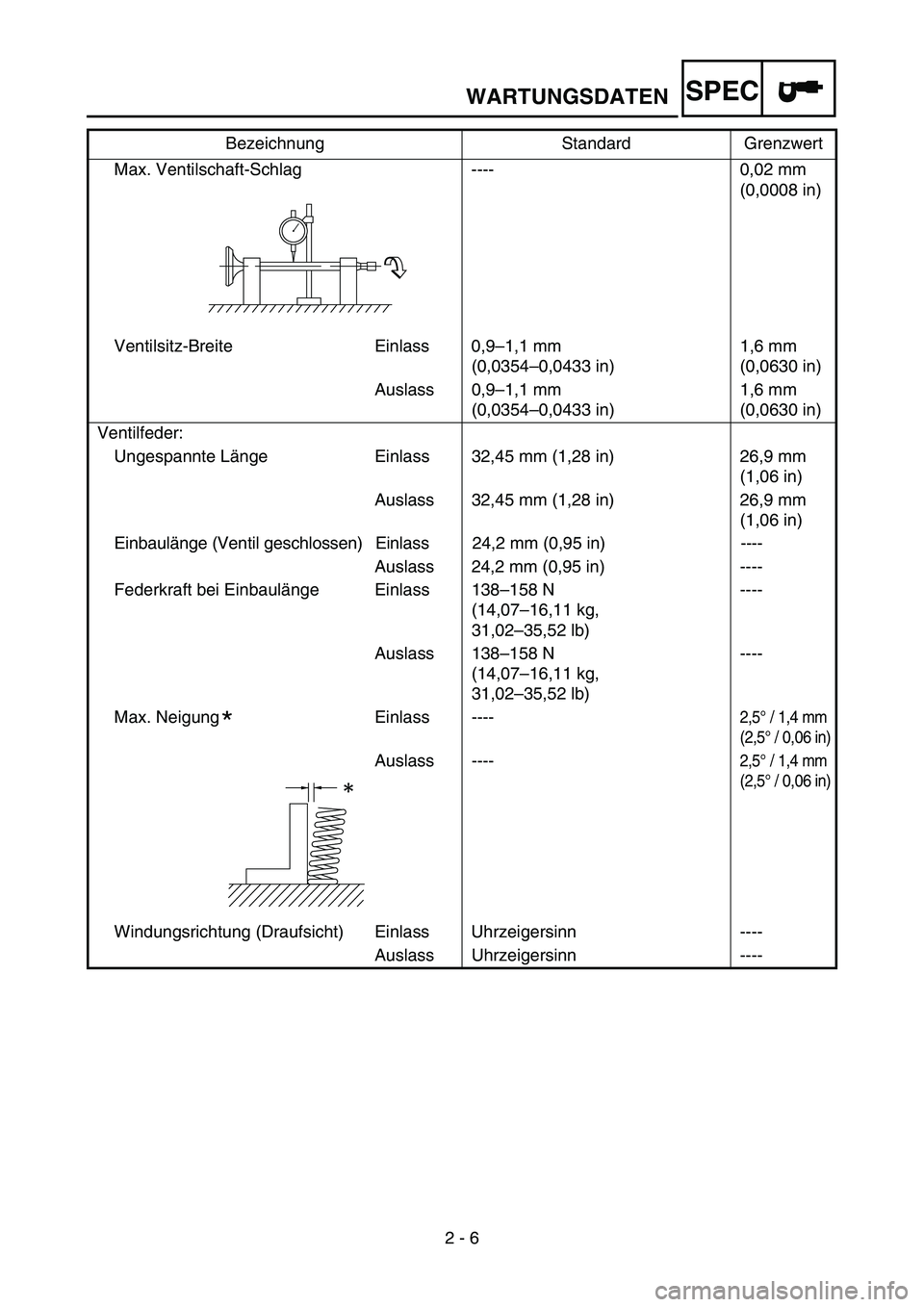

Max. Ventilschaft-Schlag ---- 0,02 mm
(0,0008 in)
Ventilsitz-Breite Einlass 0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Auslass 0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Ventilfeder:
Ungespannte Länge Einlass 32,45 mm (1,28 in) 26,9 mm
(1,06 in)
Auslass 32,45 mm (1,28 in) 26,9 mm
(1,06 in)
Einbaulänge (Ventil geschlossen) Einlass 24,2 mm (0,95 in) ----
Auslass 24,2 mm (0,95 in) ----
Federkraft bei Einbaulänge Einlass 138–158 N
(14,07–16,11 kg,
31,02–35,52 lb)----
Auslass 138–158 N
(14,07–16,11 kg,
31,02–35,52 lb)----
Max. Neigung Einlass ----
2,5° / 1,4 mm
(2,5° / 0,06 in)
Auslass ----2,5° / 1,4 mm
(2,5° / 0,06 in)
Windungsrichtung (Draufsicht) Einlass Uhrzeigersinn ----
Auslass Uhrzeigersinn ---- Bezeichnung Standard Grenzwert
*

2 - 7
SPECWARTUNGSDATEN

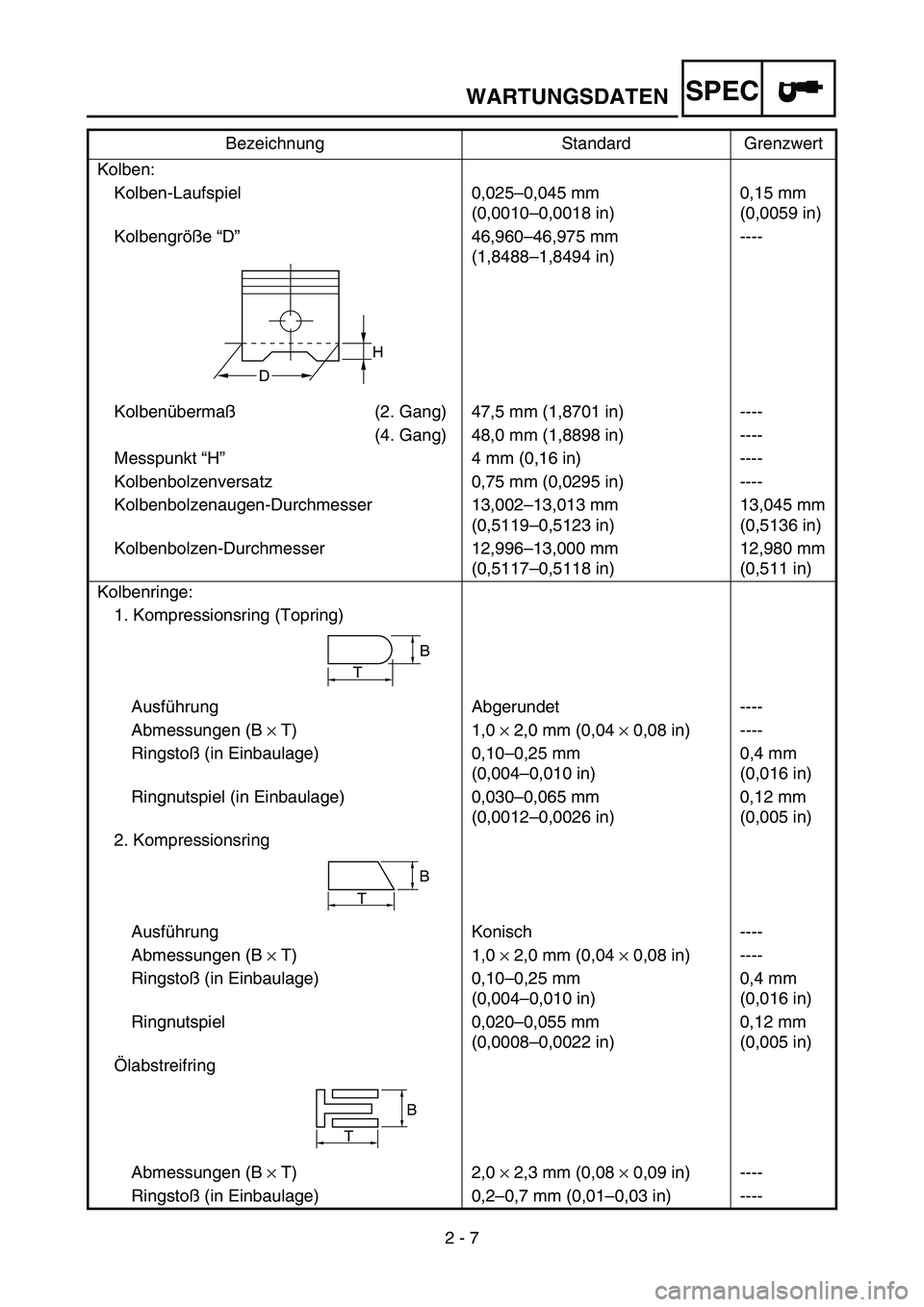

Kolben:
Kolben-Laufspiel 0,025–0,045 mm
(0,0010–0,0018 in)0,15 mm
(0,0059 in)
Kolbengröße “D”46,960–46,975 mm
(1,8488–1,8494 in)----
Kolbenübermaß(2. Gang) 47,5 mm (1,8701 in) ----
(4. Gang) 48,0 mm (1,8898 in) ----
Messpunkt “H”4 mm (0,16 in) ----
Kolbenbolzenversatz 0,75 mm (0,0295 in) ----
Kolbenbolzenaugen-Durchmesser 13,002–13,013 mm
(0,5119–0,5123 in)13,045 mm
(0,5136 in)
Kolbenbolzen-Durchmesser 12,996–13,000 mm
(0,5117–0,5118 in)12,980 mm
(0,511 in)
Kolbenringe:
1. Kompressionsring (Topring)
Ausführung Abgerundet ----
Abmessungen (B × T) 1,0 × 2,0 mm (0,04 × 0,08 in) ----
Ringstoß (in Einbaulage) 0,10–0,25 mm
(0,004–0,010 in)0,4 mm
(0,016 in)
Ringnutspiel (in Einbaulage) 0,030–0,065 mm
(0,0012–0,0026 in)0,12 mm
(0,005 in)
2. Kompressionsring
Ausführung Konisch ----
Abmessungen (B × T) 1,0 × 2,0 mm (0,04 × 0,08 in) ----
Ringstoß (in Einbaulage) 0,10–0,25 mm
(0,004–0,010 in)0,4 mm
(0,016 in)
Ringnutspiel 0,020–0,055 mm
(0,0008–0,0022 in)0,12 mm
(0,005 in)
Ölabstreifring
Abmessungen (B × T) 2,0 × 2,3 mm (0,08 × 0,09 in) ----
Ringstoß (in Einbaulage) 0,2–0,7 mm (0,01–0,03 in) ---- Bezeichnung Standard Grenzwert
H
D
T
B
B
T
B
T
