YAMAHA TTR90 2006 Betriebsanleitungen (in German)

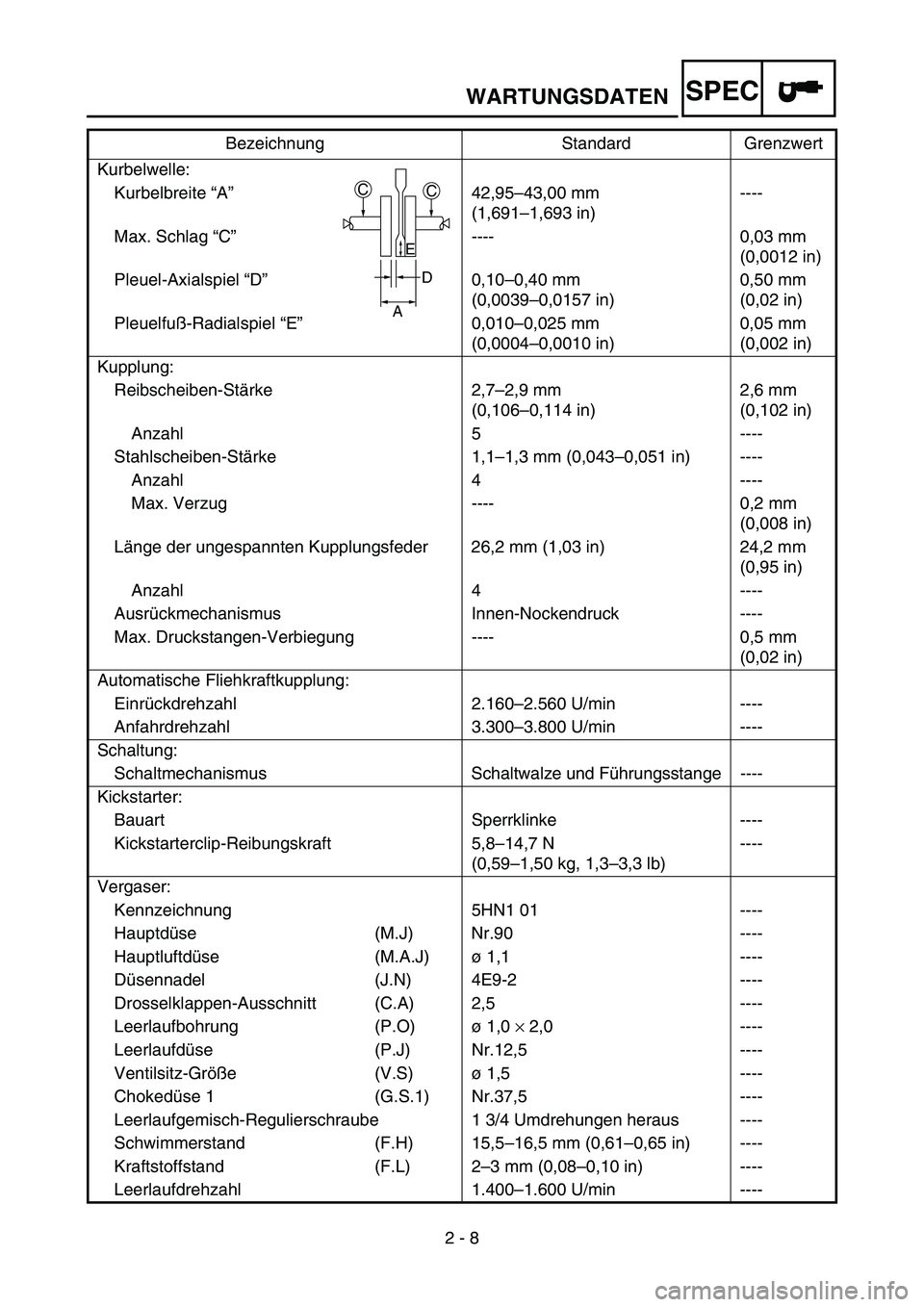

2 - 8
SPECWARTUNGSDATEN
Kurbelwelle:
Kurbelbreite “A”42,95–43,00 mm
(1,691–1,693 in)----
Max. Schlag “C”---- 0,03 mm
(0,0012 in)
Pleuel-Axialspiel “D”0,10–0,40 mm
(0,0039–0,0157 in)0,50 mm
(0,02 in)
Pleuelfuß-Radialspiel “E”0,010–0,025 mm
(0,0004–0,0010 in)0,05 mm
(0,002 in)
Kupplung:
Reibscheiben-Stärke 2,7–2,9 mm
(0,106–0,114 in)2,6 mm
(0,102 in)
Anzahl 5 ----
Stahlscheiben-Stärke 1,1–1,3 mm (0,043–0,051 in) ----
Anzahl 4 ----
Max. Verzug ---- 0,2 mm
(0,008 in)
Länge der ungespannten Kupplungsfeder 26,2 mm (1,03 in) 24,2 mm
(0,95 in)
Anzahl 4 ----
Ausrückmechanismus Innen-Nockendruck ----
Max. Druckstangen-Verbiegung ---- 0,5 mm
(0,02 in)
Automatische Fliehkraftkupplung:
Einrückdrehzahl 2.160–2.560 U/min ----
Anfahrdrehzahl 3.300–3.800 U/min ----
Schaltung:
Schaltmechanismus Schaltwalze und Führungsstange ----
Kickstarter:
Bauart Sperrklinke ----
Kickstarterclip-Reibungskraft 5,8–14,7 N
(0,59–1,50 kg, 1,3–3,3 lb)----
Vergaser:
Kennzeichnung 5HN1 01 ----
Hauptdüse (M.J) Nr.90 ----
Hauptluftdüse (M.A.J)ø 1,1 ----
Düsennadel (J.N) 4E9-2 ----
Drosselklappen-Ausschnitt (C.A) 2,5 ----
Leerlaufbohrung (P.O)ø 1,0 × 2,0 ----
Leerlaufdüse (P.J) Nr.12,5 ----
Ventilsitz-Größe (V.S)ø 1,5 ----
Chokedüse 1 (G.S.1) Nr.37,5 ----
Leerlaufgemisch-Regulierschraube 1 3/4 Umdrehungen heraus ----
Schwimmerstand (F.H) 15,5–16,5 mm (0,61–0,65 in) ----
Kraftstoffstand (F.L) 2–3 mm (0,08–0,10 in) ----
Leerlaufdrehzahl 1.400–1.600 U/min ---- Bezeichnung Standard Grenzwert
CC
D
A
E

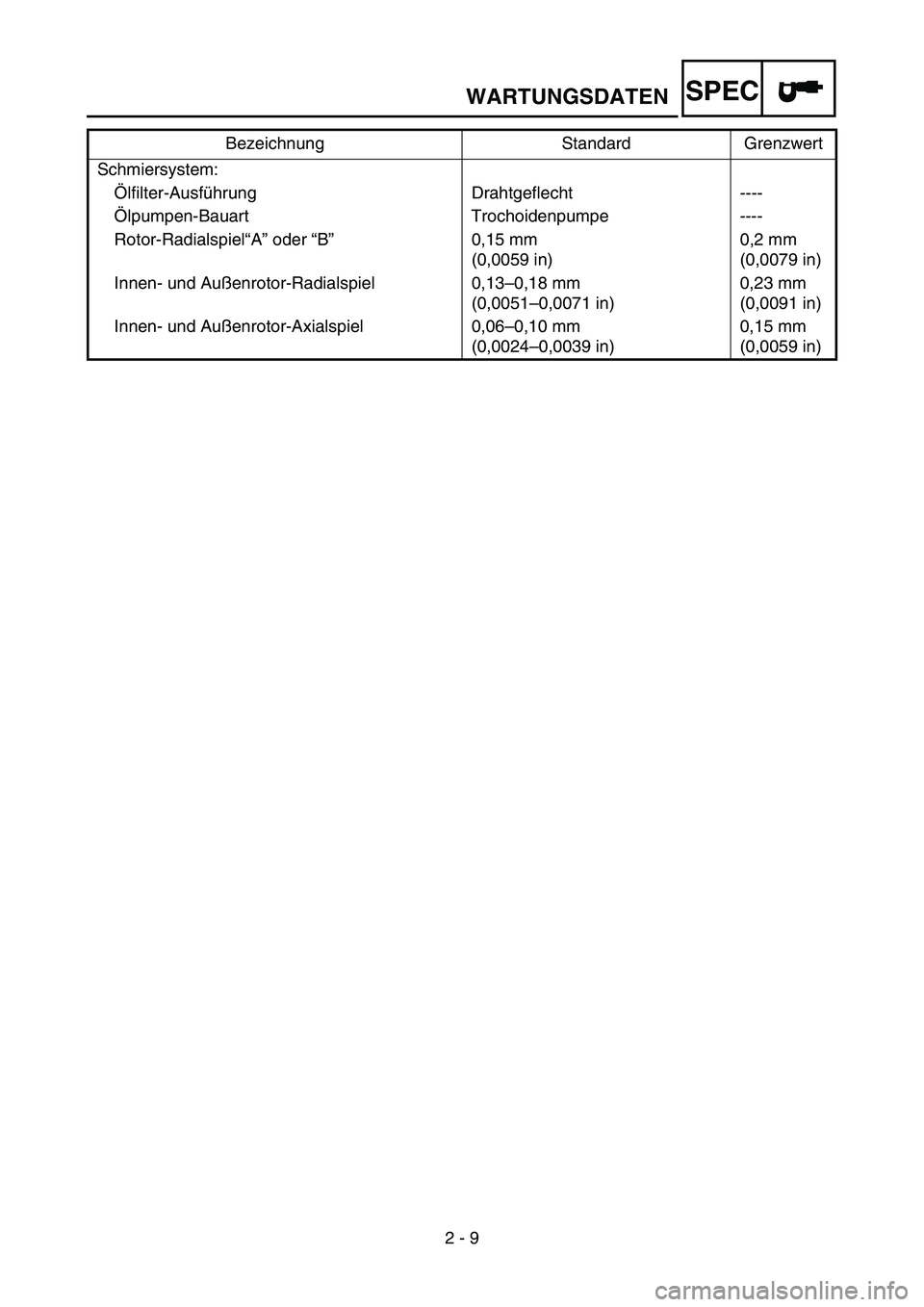

2 - 9
SPECWARTUNGSDATEN
Schmiersystem:
Ölfilter-Ausführung Drahtgeflecht ----
Ölpumpen-Bauart Trochoidenpumpe ----
Rotor-Radialspiel“A” oder “B”0,15 mm
(0,0059 in)0,2 mm
(0,0079 in)
Innen- und Außenrotor-Radialspiel 0,13–0,18 mm
(0,0051–0,0071 in)0,23 mm
(0,0091 in)
Innen- und Außenrotor-Axialspiel 0,06–0,10 mm
(0,0024–0,0039 in)0,15 mm
(0,0059 in) Bezeichnung Standard Grenzwert

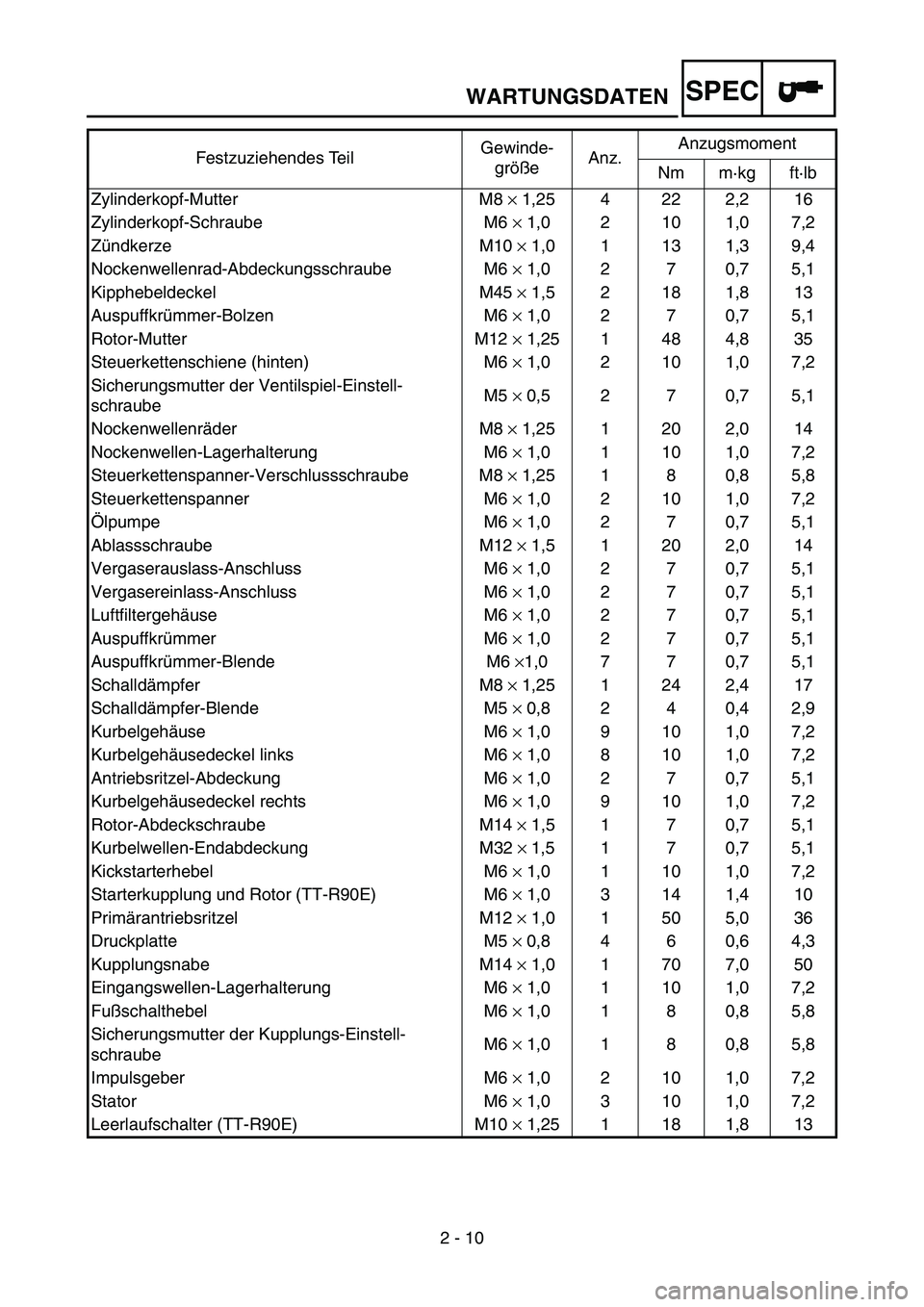

2 - 10
SPECWARTUNGSDATEN
Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
Zylinderkopf-Mutter M8 × 1,25 4 22 2,2 16
Zylinderkopf-Schraube M6 × 1,0 2 10 1,0 7,2
Zündkerze M10 × 1,0 1 13 1,3 9,4
Nockenwellenrad-Abdeckungsschraube M6 × 1,0 2 7 0,7 5,1
Kipphebeldeckel M45 × 1,5 2 18 1,8 13
Auspuffkrümmer-Bolzen M6 × 1,0 2 7 0,7 5,1
Rotor-Mutter M12 × 1,25 1 48 4,8 35
Steuerkettenschiene (hinten) M6 × 1,0 2 10 1,0 7,2
Sicherungsmutter der Ventilspiel-Einstell-
schraubeM5 × 0,5 2 7 0,7 5,1
Nockenwellenräder M8 × 1,25 1 20 2,0 14
Nockenwellen-Lagerhalterung M6 × 1,0 1 10 1,0 7,2
Steuerkettenspanner-Verschlussschraube M8 × 1,25 1 8 0,8 5,8
Steuerkettenspanner M6 × 1,0 2 10 1,0 7,2
Ölpumpe M6 × 1,0 2 7 0,7 5,1
Ablassschraube M12 × 1,5 1 20 2,0 14
Vergaserauslass-Anschluss M6 × 1,0 2 7 0,7 5,1
Vergasereinlass-Anschluss M6 × 1,0 2 7 0,7 5,1
Luftfiltergehäuse M6 × 1,0 2 7 0,7 5,1
Auspuffkrümmer M6 × 1,0 2 7 0,7 5,1
Auspuffkrümmer-Blende M6 ×1,0 7 7 0,7 5,1
Schalldämpfer M8 × 1,25 1 24 2,4 17
Schalldämpfer-Blende M5 × 0,8 2 4 0,4 2,9
Kurbelgehäuse M6 × 1,0 9 10 1,0 7,2
Kurbelgehäusedeckel links M6 × 1,0 8 10 1,0 7,2
Antriebsritzel-Abdeckung M6 × 1,0 2 7 0,7 5,1
Kurbelgehäusedeckel rechts M6 × 1,0 9 10 1,0 7,2
Rotor-Abdeckschraube M14 × 1,5 1 7 0,7 5,1
Kurbelwellen-Endabdeckung M32 ×
1,5 1 7 0,7 5,1
Kickstarterhebel M6 × 1,0 1 10 1,0 7,2
Starterkupplung und Rotor (TT-R90E) M6 × 1,0 3 14 1,4 10
Primärantriebsritzel M12 × 1,0 1 50 5,0 36
Druckplatte M5 × 0,8 4 6 0,6 4,3
Kupplungsnabe M14 × 1,0 1 70 7,0 50
Eingangswellen-Lagerhalterung M6 × 1,0 1 10 1,0 7,2
Fußschalthebel M6 × 1,0 1 8 0,8 5,8
Sicherungsmutter der Kupplungs-Einstell-
schraubeM6 × 1,0 1 8 0,8 5,8
Impulsgeber M6 × 1,0 2 10 1,0 7,2
Stator M6 × 1,0 3 10 1,0 7,2
Leerlaufschalter (TT-R90E) M10 × 1,25 1 18 1,8 13

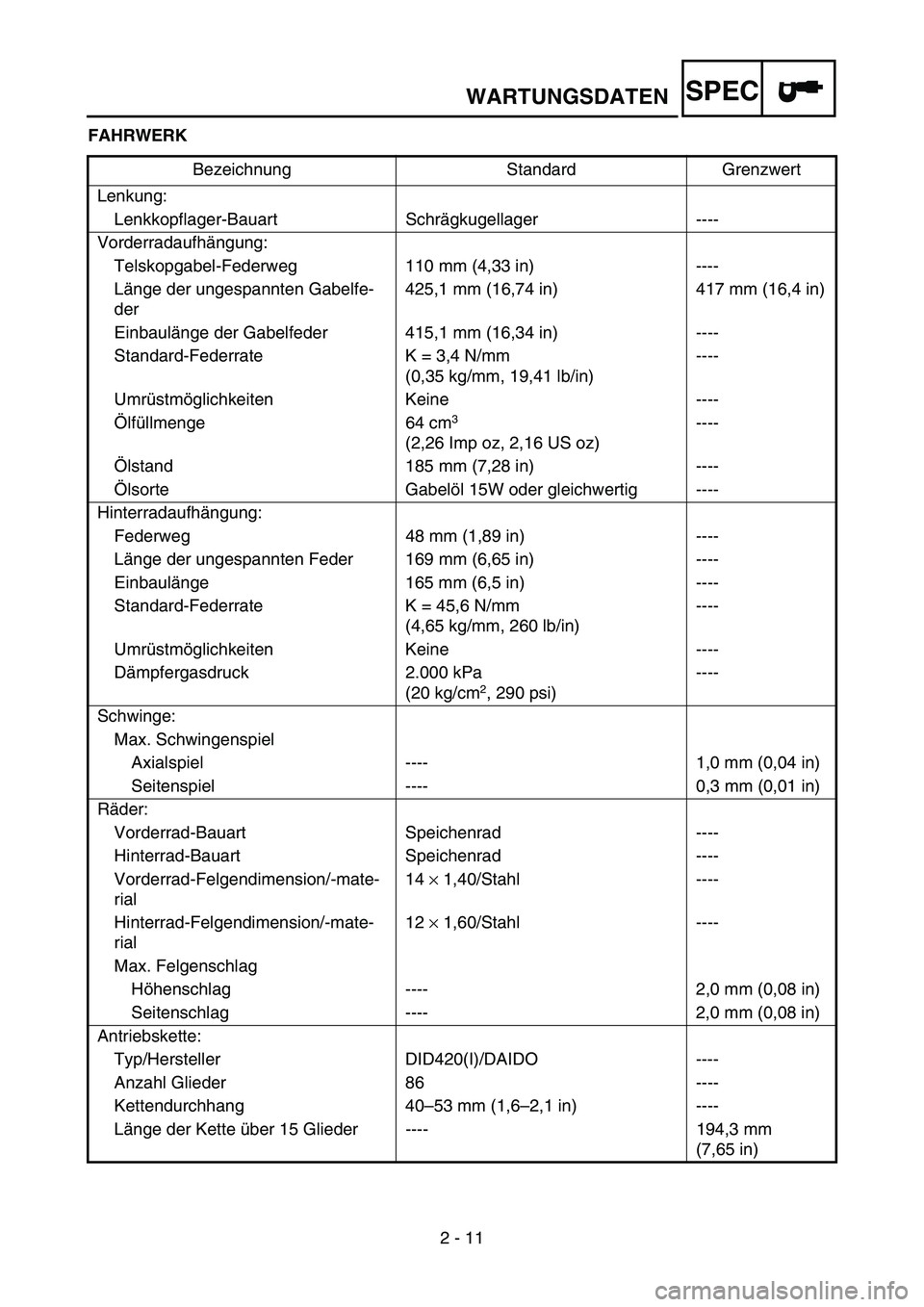

2 - 11
SPECWARTUNGSDATEN
FAHRWERK
Bezeichnung Standard Grenzwert
Lenkung:
Lenkkopflager-Bauart Schrägkugellager ----
Vorderradaufhängung:
Telskopgabel-Federweg 110 mm (4,33 in) ----
Länge der ungespannten Gabelfe-
der425,1 mm (16,74 in) 417 mm (16,4 in)
Einbaulänge der Gabelfeder 415,1 mm (16,34 in) ----
Standard-Federrate K = 3,4 N/mm
(0,35 kg/mm, 19,41 lb/in)----
Umrüstmöglichkeiten Keine ----
Ölfüllmenge 64 cm
3
(2,26 Imp oz, 2,16 US oz) ----
Ölstand 185 mm (7,28 in) ----
Ölsorte Gabelöl 15W oder gleichwertig ----
Hinterradaufhängung:
Federweg 48 mm (1,89 in) ----
Länge der ungespannten Feder 169 mm (6,65 in) ----
Einbaulänge 165 mm (6,5 in) ----
Standard-Federrate K = 45,6 N/mm
(4,65 kg/mm, 260 lb/in)----
Umrüstmöglichkeiten Keine ----
Dämpfergasdruck 2.000 kPa
(20 kg/cm
2, 290 psi)----
Schwinge:
Max. Schwingenspiel
Axialspiel ---- 1,0 mm (0,04 in)
Seitenspiel ---- 0,3 mm (0,01 in)
Räder:
Vorderrad-Bauart Speichenrad ----
Hinterrad-Bauart Speichenrad ----
Vorderrad-Felgendimension/-mate-
rial14 × 1,40/Stahl ----
Hinterrad-Felgendimension/-mate-
rial12 × 1,60/Stahl ----
Max. Felgenschlag
Höhenschlag ---- 2,0 mm (0,08 in)
Seitenschlag ---- 2,0 mm (0,08 in)
Antriebskette:
Typ/Hersteller DID420(I)/DAIDO ----
Anzahl Glieder 86 ----
Kettendurchhang 40–53 mm (1,6–2,1 in) ----
Länge der Kette über 15 Glieder ---- 194,3 mm
(7,65 in)

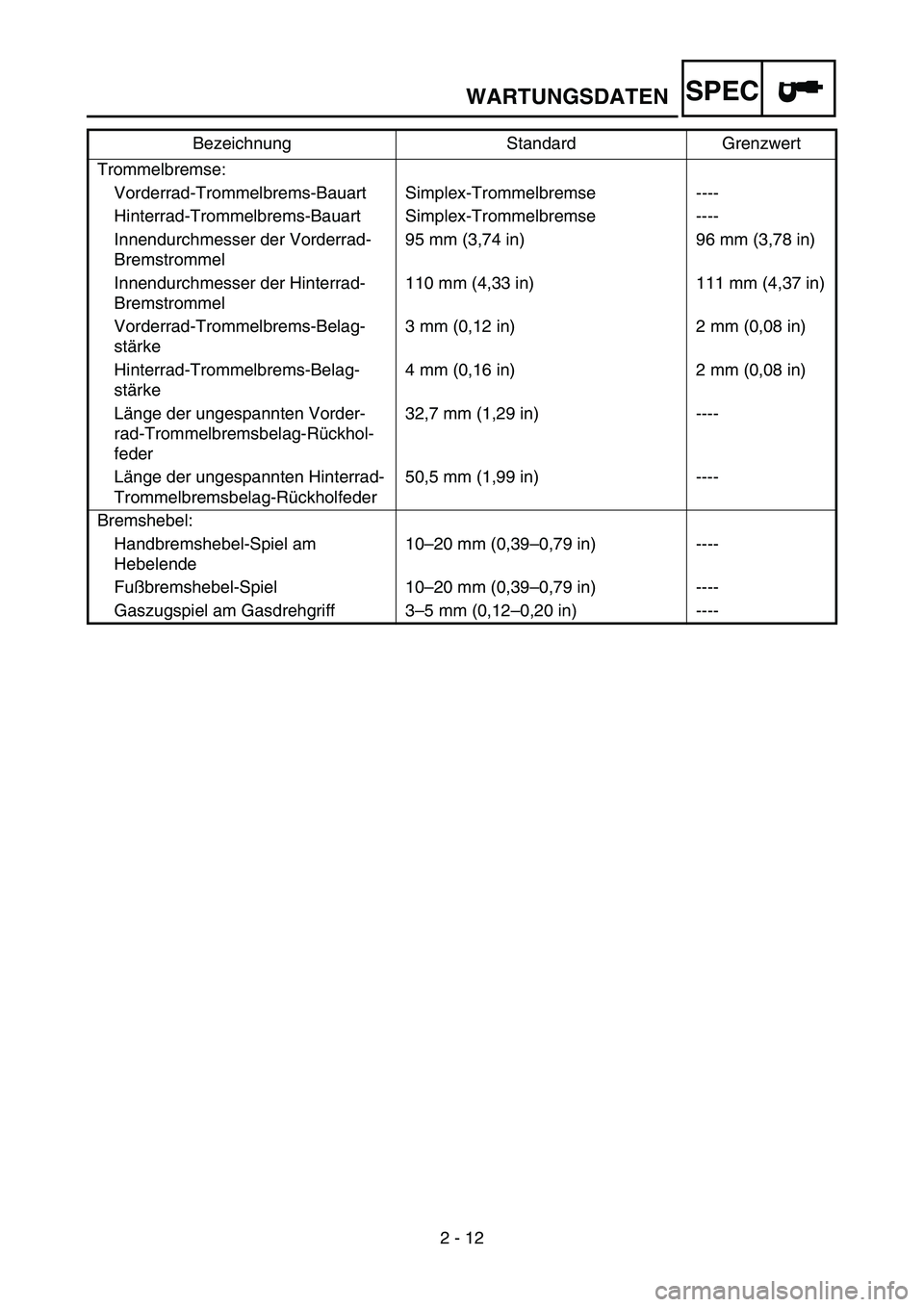

2 - 12
SPECWARTUNGSDATEN
Trommelbremse:
Vorderrad-Trommelbrems-Bauart Simplex-Trommelbremse ----
Hinterrad-Trommelbrems-Bauart Simplex-Trommelbremse ----
Innendurchmesser der Vorderrad-
Bremstrommel95 mm (3,74 in) 96 mm (3,78 in)
Innendurchmesser der Hinterrad-
Bremstrommel110 mm (4,33 in) 111 mm (4,37 in)
Vorderrad-Trommelbrems-Belag-
stärke3 mm (0,12 in) 2 mm (0,08 in)
Hinterrad-Trommelbrems-Belag-
stärke4 mm (0,16 in) 2 mm (0,08 in)
Länge der ungespannten Vorder-
rad-Trommelbremsbelag-Rückhol-
feder32,7 mm (1,29 in) ----
Länge der ungespannten Hinterrad-
Trommelbremsbelag-Rückholfeder50,5 mm (1,99 in) ----
Bremshebel:
Handbremshebel-Spiel am
Hebelende10–20 mm (0,39–0,79 in) ----
Fußbremshebel-Spiel 10–20 mm (0,39–0,79 in) ----
Gaszugspiel am Gasdrehgriff 3–5 mm (0,12–0,20 in) ---- Bezeichnung Standard Grenzwert

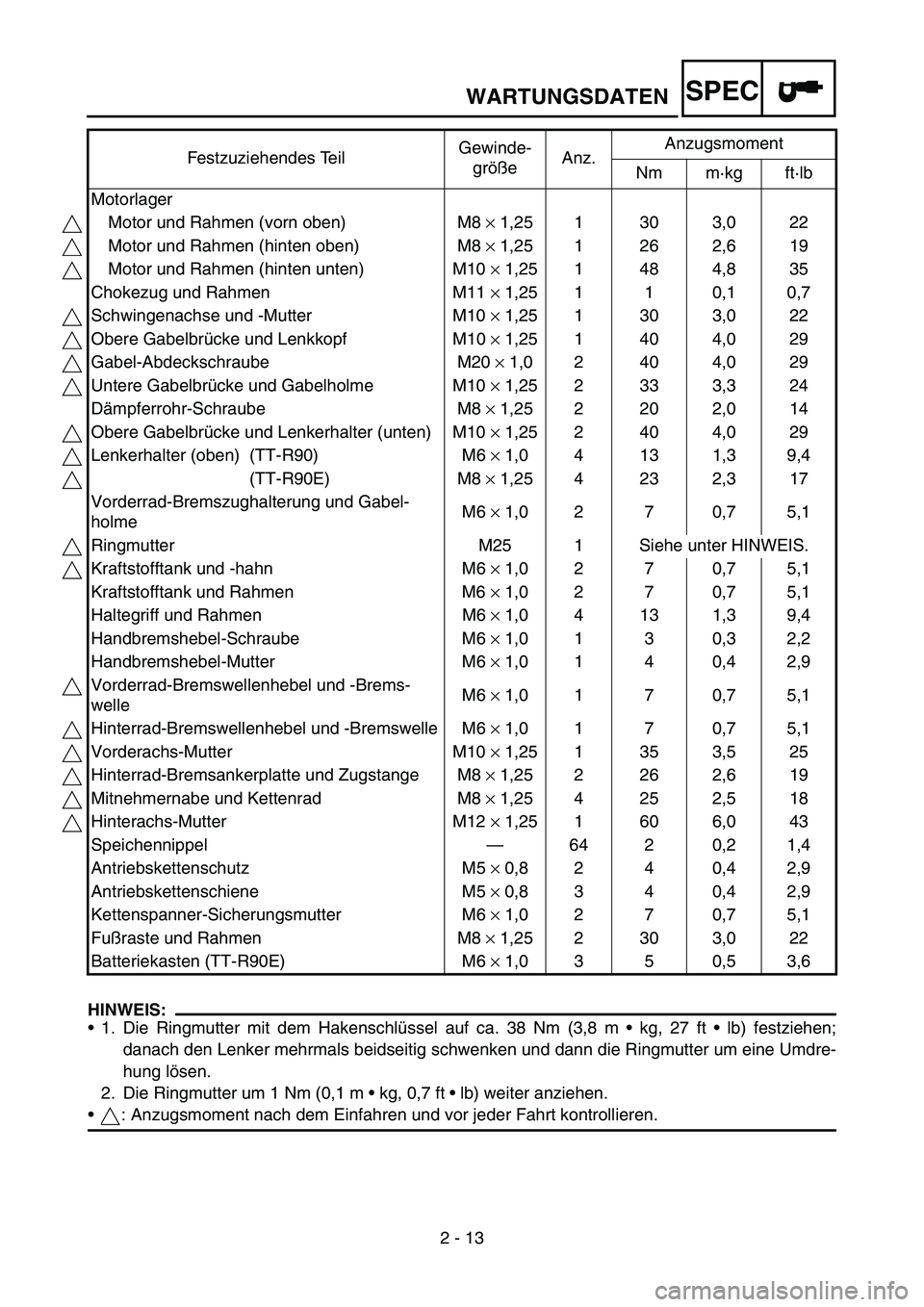

2 - 13
SPECWARTUNGSDATEN
HINWEIS:
1. Die Ringmutter mit dem Hakenschlüssel auf ca. 38 Nm (3,8 m  kg, 27 ft  lb) festziehen;
danach den Lenker mehrmals beidseitig schwenken und dann die Ringmutter um eine Umdre-
hung lösen.
2. Die Ringmutter um 1 Nm (0,1 m  kg, 0,7 ft  lb) weiter anziehen.
: Anzugsmoment nach dem Einfahren und vor jeder Fahrt kontrollieren.Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
Motorlager
Motor und Rahmen (vorn oben) M8 × 1,25 1 30 3,0 22
Motor und Rahmen (hinten oben) M8 × 1,25 1 26 2,6 19
Motor und Rahmen (hinten unten) M10 × 1,25 1 48 4,8 35
Chokezug und Rahmen M11 × 1,25 1 1 0,1 0,7
Schwingenachse und -Mutter M10 × 1,25 1 30 3,0 22
Obere Gabelbrücke und Lenkkopf M10 × 1,25 1 40 4,0 29
Gabel-Abdeckschraube M20 × 1,0 2 40 4,0 29
Untere Gabelbrücke und Gabelholme M10 × 1,25 2 33 3,3 24
Dämpferrohr-Schraube M8 × 1,25 2 20 2,0 14
Obere Gabelbrücke und Lenkerhalter (unten) M10 × 1,25 2 40 4,0 29
Lenkerhalter (oben) (TT-R90) M6 × 1,0 4 13 1,3 9,4
(TT-R90E) M8 × 1,25 4 23 2,3 17
Vorderrad-Bremszughalterung und Gabel-
holmeM6 × 1,0 2 7 0,7 5,1
Ringmutter M25 1 Siehe unter HINWEIS.
Kraftstofftank und -hahn M6 × 1,0 2 7 0,7 5,1
Kraftstofftank und Rahmen M6 × 1,0 2 7 0,7 5,1
Haltegriff und Rahmen M6 × 1,0 4 13 1,3 9,4
Handbremshebel-Schraube M6 × 1,0 1 3 0,3 2,2
Handbremshebel-Mutter M6 × 1,0 1 4 0,4 2,9
Vorderrad-Bremswellenhebel und -Brems-
welleM6 × 1,0 1 7 0,7 5,1
Hinterrad-Bremswellenhebel und -Bremswelle M6 × 1,0 1 7 0,7 5,1
Vorderachs-Mutter M10 × 1,25 1 35 3,5 25
Hinterrad-Bremsankerplatte und Zugstange M8 × 1,25 2 26 2,6 19
Mitnehmernabe und Kettenrad M8 × 1,25 4 25 2,5 18
Hinterachs-Mutter M12 × 1,25 1 60 6,0 43
Speichennippel—64 2 0,2 1,4
Antriebskettenschutz M5 × 0,8 2 4 0,4 2,9
Antriebskettenschiene M5 × 0,8 3 4 0,4 2,9
Kettenspanner-Sicherungsmutter M6 × 1,0 2 7 0,7 5,1
Fußraste und Rahmen M8 × 1,25 2 30 3,0 22
Batteriekasten (TT-R90E) M6 × 1,0 3 5 0,5 3,6

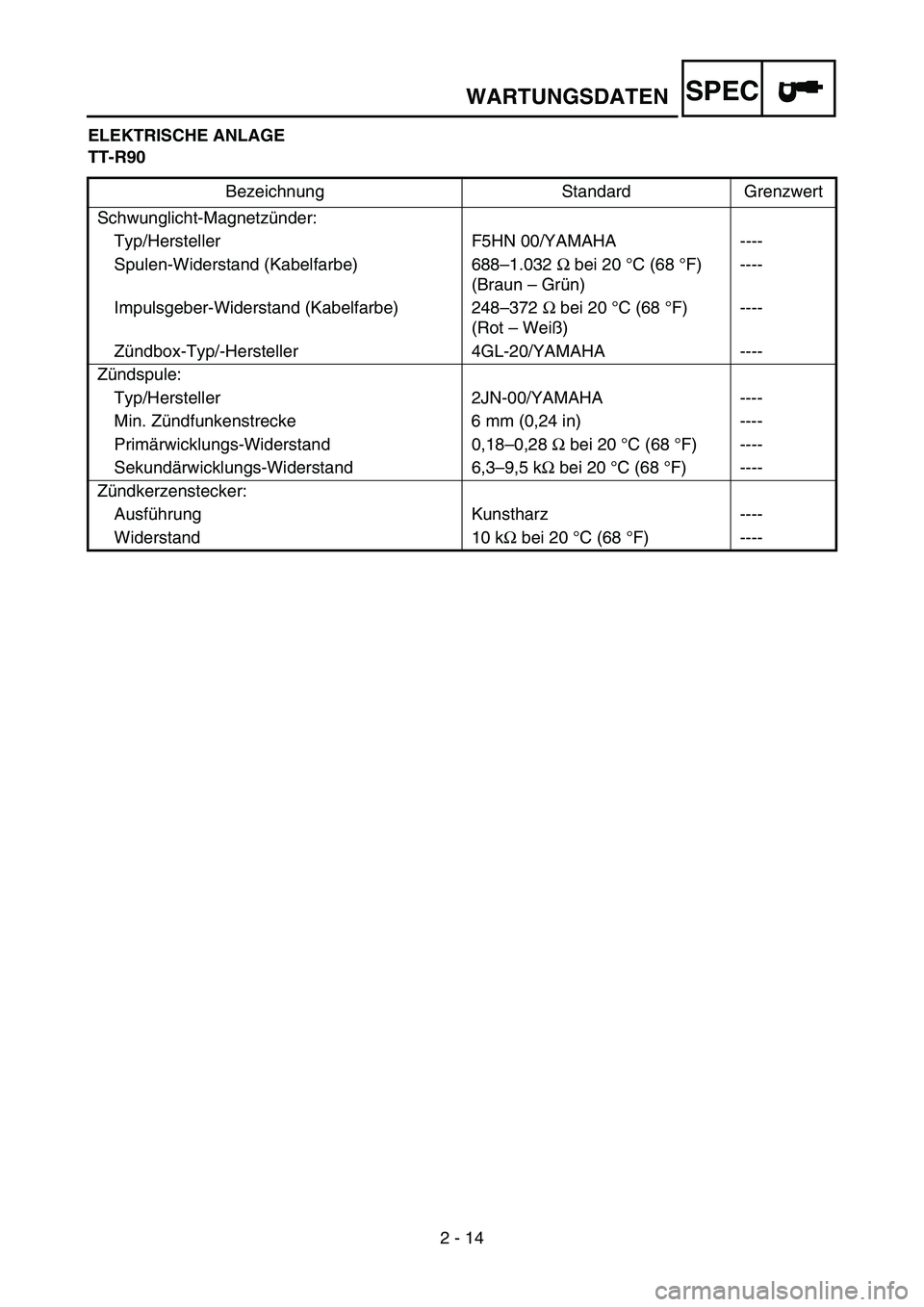

2 - 14
SPECWARTUNGSDATEN
ELEKTRISCHE ANLAGE
TT-R90
Bezeichnung Standard Grenzwert
Schwunglicht-Magnetzünder:
Typ/Hersteller F5HN 00/YAMAHA ----
Spulen-Widerstand (Kabelfarbe) 688–1.032 Ω bei 20 °C (68 °F)
(Braun – Grün)----
Impulsgeber-Widerstand (Kabelfarbe) 248–372 Ω bei 20 °C (68 °F)
(Rot – Weiß)----
Zündbox-Typ/-Hersteller 4GL-20/YAMAHA ----
Zündspule:
Typ/Hersteller 2JN-00/YAMAHA ----
Min. Zündfunkenstrecke 6 mm (0,24 in) ----
Primärwicklungs-Widerstand 0,18–0,28 Ω bei 20 °C (68 °F) ----
Sekundärwicklungs-Widerstand 6,3–9,5 kΩ bei 20 °C (68 °F) ----
Zündkerzenstecker:
Ausführung Kunstharz ----
Widerstand 10 kΩ bei 20 °C (68 °F) ----

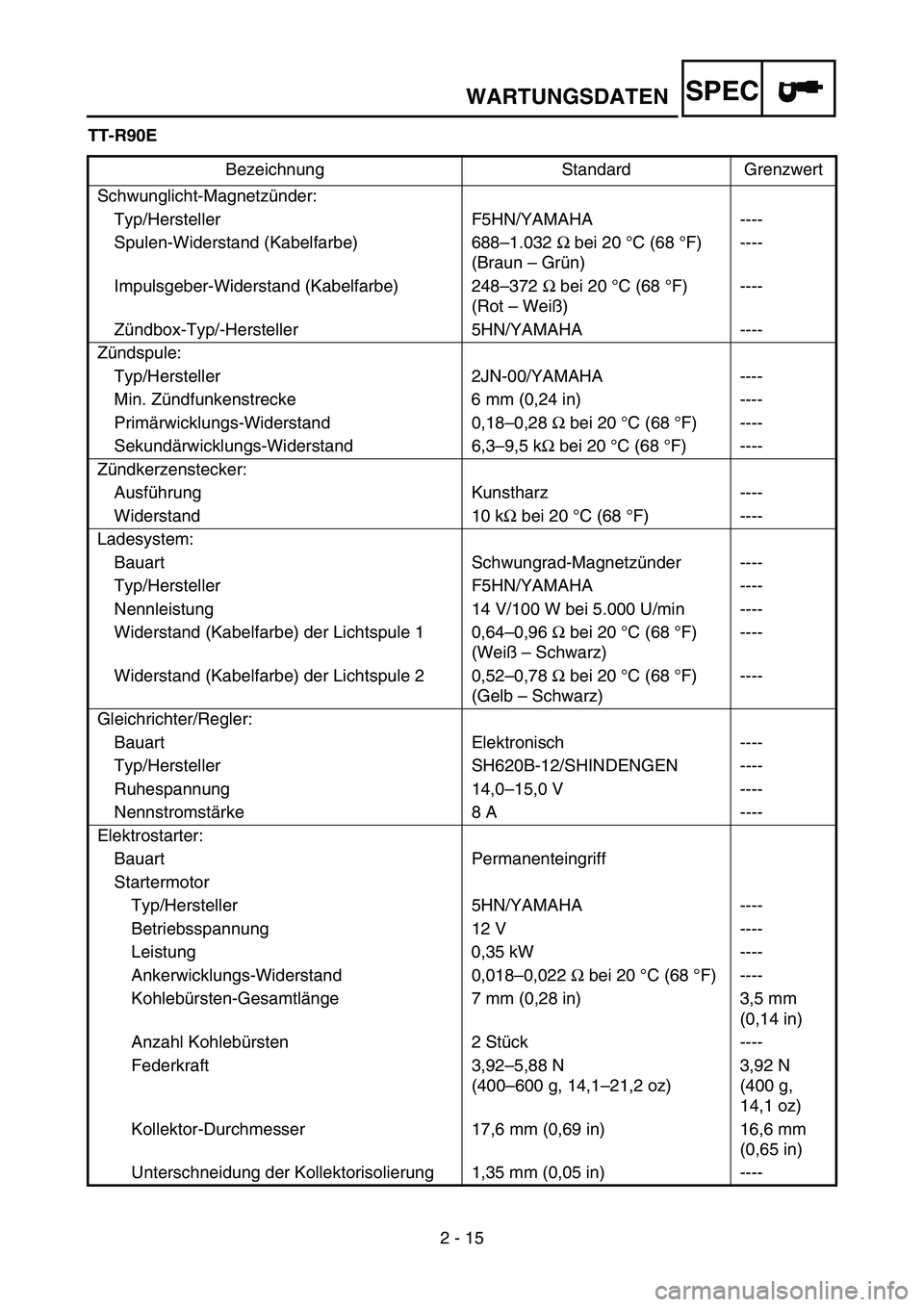

2 - 15
SPECWARTUNGSDATEN
TT-R90E
Bezeichnung Standard Grenzwert
Schwunglicht-Magnetzünder:
Typ/Hersteller F5HN/YAMAHA ----
Spulen-Widerstand (Kabelfarbe) 688–1.032 Ω bei 20 °C (68 °F)
(Braun – Grün)----
Impulsgeber-Widerstand (Kabelfarbe) 248–372 Ω bei 20 °C (68 °F)
(Rot – Weiß)----
Zündbox-Typ/-Hersteller 5HN/YAMAHA ----
Zündspule:
Typ/Hersteller 2JN-00/YAMAHA ----
Min. Zündfunkenstrecke 6 mm (0,24 in) ----
Primärwicklungs-Widerstand 0,18–0,28 Ω bei 20 °C (68 °F) ----
Sekundärwicklungs-Widerstand 6,3–9,5 kΩ bei 20 °C (68 °F) ----
Zündkerzenstecker:
Ausführung Kunstharz ----
Widerstand 10 kΩ bei 20 °C (68 °F) ----
Ladesystem:
Bauart Schwungrad-Magnetzünder ----
Typ/Hersteller F5HN/YAMAHA ----
Nennleistung 14 V/100 W bei 5.000 U/min ----
Widerstand (Kabelfarbe) der Lichtspule 1 0,64–0,96 Ω bei 20 °C (68 °F)
(Weiß – Schwarz)----
Widerstand (Kabelfarbe) der Lichtspule 2 0,52–0,78 Ω bei 20 °C (68 °F)
(Gelb – Schwarz)----
Gleichrichter/Regler:
Bauart Elektronisch ----
Typ/Hersteller SH620B-12/SHINDENGEN ----
Ruhespannung 14,0–15,0 V ----
Nennstromstärke 8 A ----
Elektrostarter:
Bauart Permanenteingriff
Startermotor
Typ/Hersteller 5HN/YAMAHA ----
Betriebsspannung 12 V ----
Leistung 0,35 kW ----
Ankerwicklungs-Widerstand 0,018–0,022 Ω bei 20 °C (68 °F) ----
Kohlebürsten-Gesamtlänge 7 mm (0,28 in) 3,5 mm
(0,14 in)
Anzahl Kohlebürsten 2 Stück ----
Federkraft 3,92–5,88 N
(400–600 g, 14,1–21,2 oz)3,92 N
(400 g,
14,1 oz)
Kollektor-Durchmesser 17,6 mm (0,69 in) 16,6 mm
(0,65 in)
Unterschneidung der Kollektorisolierung 1,35 mm (0,05 in) ----

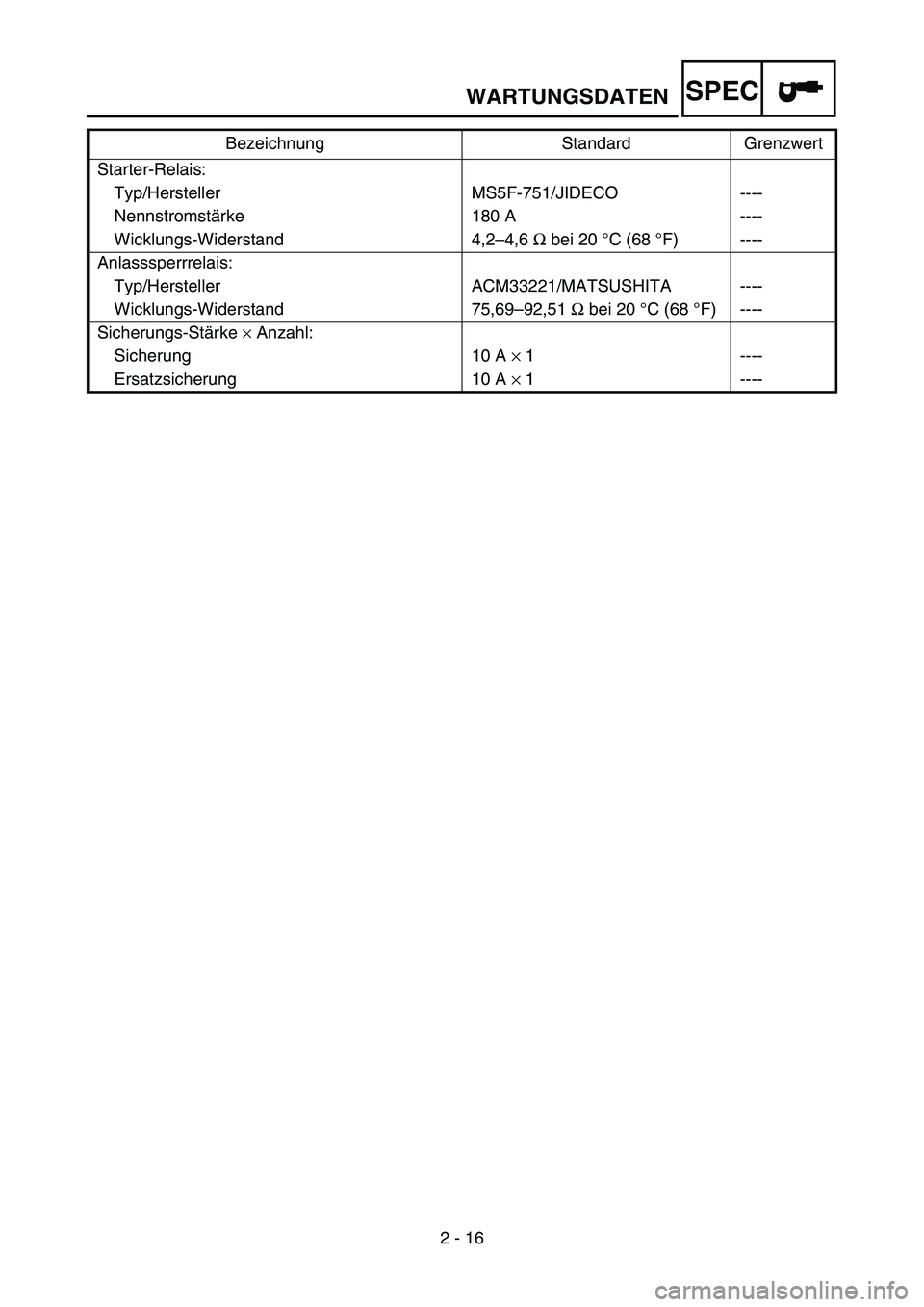

2 - 16
SPECWARTUNGSDATEN
Starter-Relais:
Typ/Hersteller MS5F-751/JIDECO ----
Nennstromstärke 180 A ----
Wicklungs-Widerstand 4,2–4,6 Ω bei 20 °C (68 °F) ----
Anlasssperrrelais:
Typ/Hersteller ACM33221/MATSUSHITA ----
Wicklungs-Widerstand 75,69–92,51 Ω bei 20 °C (68 °F) ----
Sicherungs-Stärke × Anzahl:
Sicherung 10 A × 1 ----
Ersatzsicherung 10 A × 1 ---- Bezeichnung Standard Grenzwert

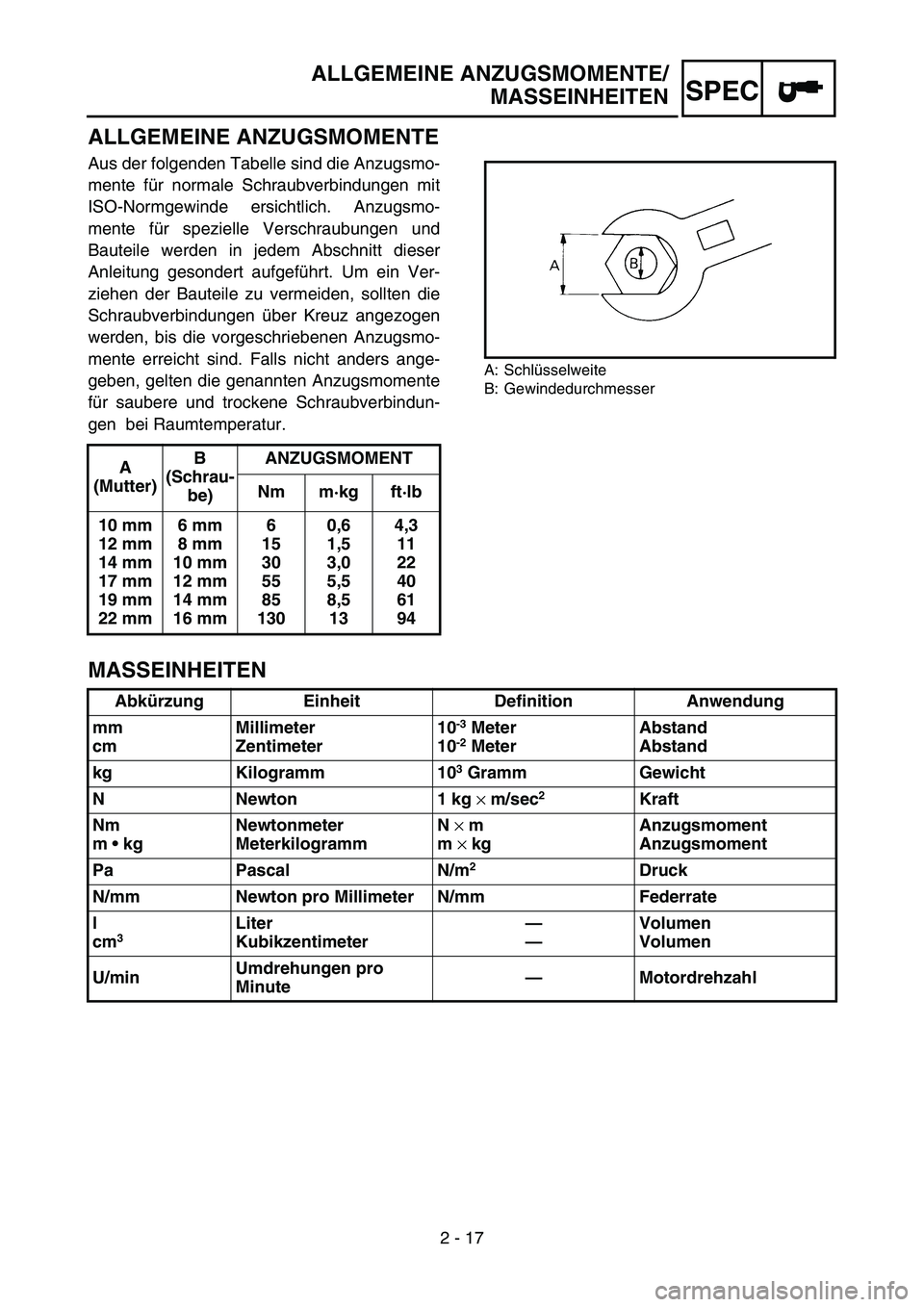

2 - 17
SPEC
ALLGEMEINE ANZUGSMOMENTE/
MASSEINHEITEN
ALLGEMEINE ANZUGSMOMENTE
Aus der folgenden Tabelle sind die Anzugsmo-
mente für normale Schraubverbindungen mit
ISO-Normgewinde ersichtlich. Anzugsmo-
mente für spezielle Verschraubungen und
Bauteile werden in jedem Abschnitt dieser
Anleitung gesondert aufgeführt. Um ein Ver-
ziehen der Bauteile zu vermeiden, sollten die
Schraubverbindungen über Kreuz angezogen
werden, bis die vorgeschriebenen Anzugsmo-
mente erreicht sind. Falls nicht anders ange-
geben, gelten die genannten Anzugsmomente
für saubere und trockene Schraubverbindun-
gen bei Raumtemperatur.
A: Schlüsselweite
B: Gewindedurchmesser
MASSEINHEITEN
A
(Mutter)B
(Schrau-
be)ANZUGSMOMENT
Nm m·kg ft·lb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
Abkürzung Einheit Definition Anwendung
mm
cmMillimeter
Zentimeter10
-3 Meter
10-2 MeterAbstand
Abstand
kg Kilogramm 10
3 Gramm Gewicht
N Newton 1 kg
× m/sec
2Kraft
Nm
m  kgNewtonmeter
MeterkilogrammN
× m
m
× kgAnzugsmoment
Anzugsmoment
Pa Pascal N/m
2Druck
N/mm Newton pro Millimeter N/mm Federrate
l
cm
3 Liter
Kubikzentimeter—
—Volumen
Volumen
U/minUmdrehungen pro
Minute—Motordrehzahl
