YAMAHA TTR90 2006 Betriebsanleitungen (in German)

ENG
4 - 8
ZYLINDERKOPF
Arbeitsumfang:
1 Zylinderkopf demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPF DEMONTIE-
REN
Vorbereitungsarbeiten Sitzbank, Kraftstofftank und Hin-
terradabdeckung
Auspuffkrümmer
Vergaser Siehe dazu den Abschnitt “VERGASER”.
Luftfiltergehäuse und Chokehebel
1Zündkerzenstecker/Zündkerze 1/1
2 Kurbelwellen-Endabdeckung/
O-Ring1/1
3 Rotor-Abdeckschraube/O-Ring 1/1
4 Nockenwellenrad-Abdeckung/
O-Ring1/1
5 Kipphebeldeckel (Einlass)/O-Ring 1/1
6 Kipphebeldeckel (Auslass)/O-Ring 1/1
7 Nockenwellenrad-Schraube/Bei-
lagscheibe1/1
Siehe dazu den Abschnitt “DEMON-
TAGE-EINZELHEITEN”. 8 Steuerkettenspanner 1
9 Dichtung 1
1

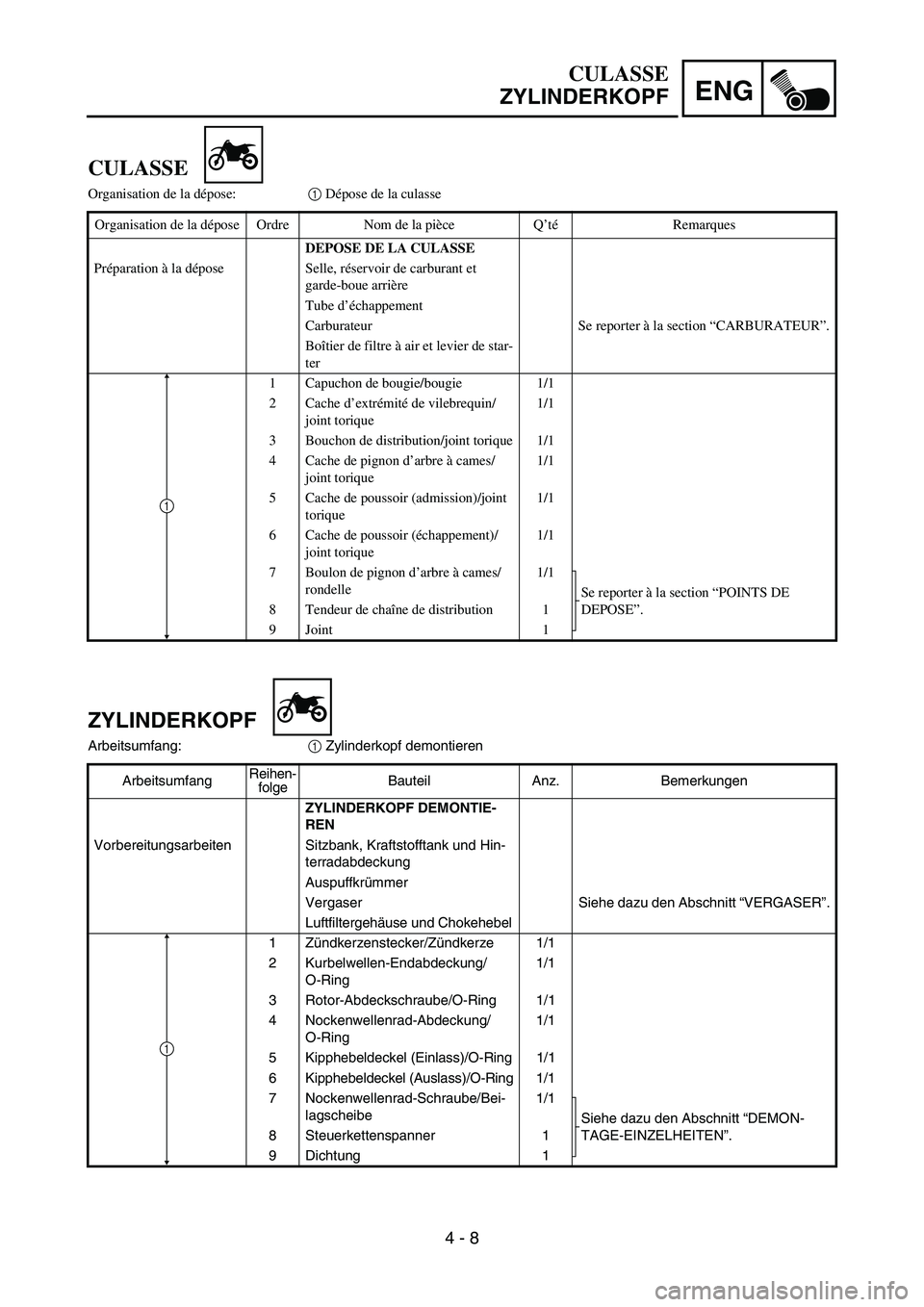

CULASSE
ZYLINDERKOPF
CULASSE
Organisation de la dépose:1 Dépose de la culasse
Organisation de la dépose Ordre Nom de la pièce Q’téRemarques
DEPOSE DE LA CULASSE
Préparation à la dépose Selle, réservoir de carburant et
garde-boue arrière
Tube d’échappement
Carburateur Se reporter à la section “CARBURATEUR”.
Boîtier de filtre à air et levier de star-
ter
1 Capuchon de bougie/bougie 1/1
2 Cache d’extrémité de vilebrequin/
joint torique1/1
3 Bouchon de distribution/joint torique 1/1
4 Cache de pignon d’arbre à cames/
joint torique1/1
5 Cache de poussoir (admission)/joint
torique1/1
6 Cache de poussoir (échappement)/
joint torique1/1
7 Boulon de pignon d’arbre à cames/
rondelle1/1
Se reporter à la section “POINTS DE
DEPOSE”. 8 Tendeur de chaîne de distribution 1
9 Joint 1
1

4 - 9

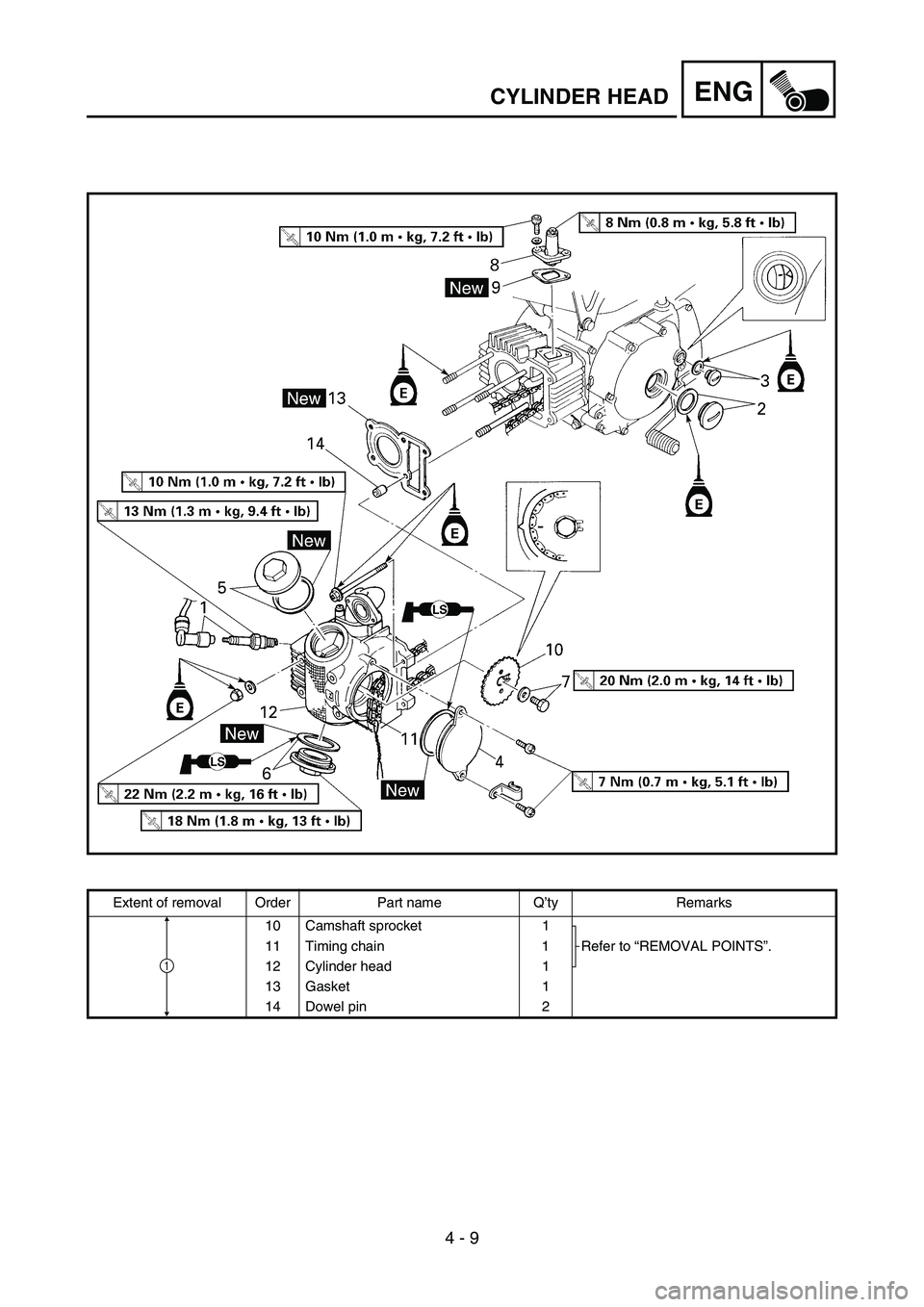

ENGCYLINDER HEAD
Extent of removal Order Part name Q’ty Remarks
10 Camshaft sprocket 1
Refer to “REMOVAL POINTS”. 11 Timing chain 1
12 Cylinder head 1
13 Gasket 1
14 Dowel pin 2
1

ENG
4 - 9

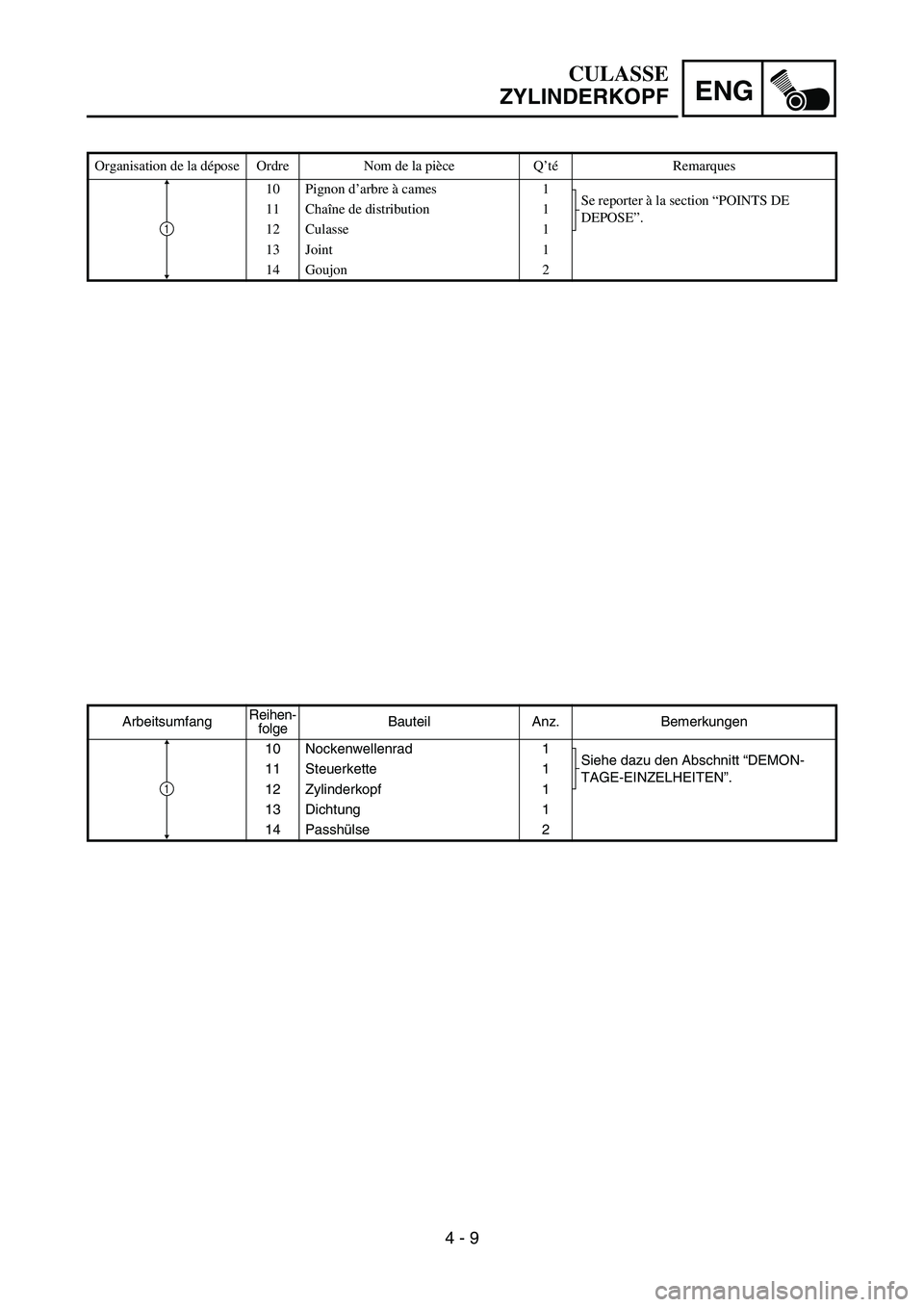

ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
10 Nockenwellenrad 1
Siehe dazu den Abschnitt “DEMON-
TAGE-EINZELHEITEN”. 11 Steuerkette 1
12 Zylinderkopf 1
13 Dichtung 1
14 Passhülse 2
1
CULASSE
ZYLINDERKOPF
Organisation de la dépose Ordre Nom de la pièce Q’téRemarques
10 Pignon d’arbre à cames 1
Se reporter à la section “POINTS DE
DEPOSE”. 11 Chaîne de distribution 1
12 Culasse 1
13 Joint 1
14 Goujon 2
1

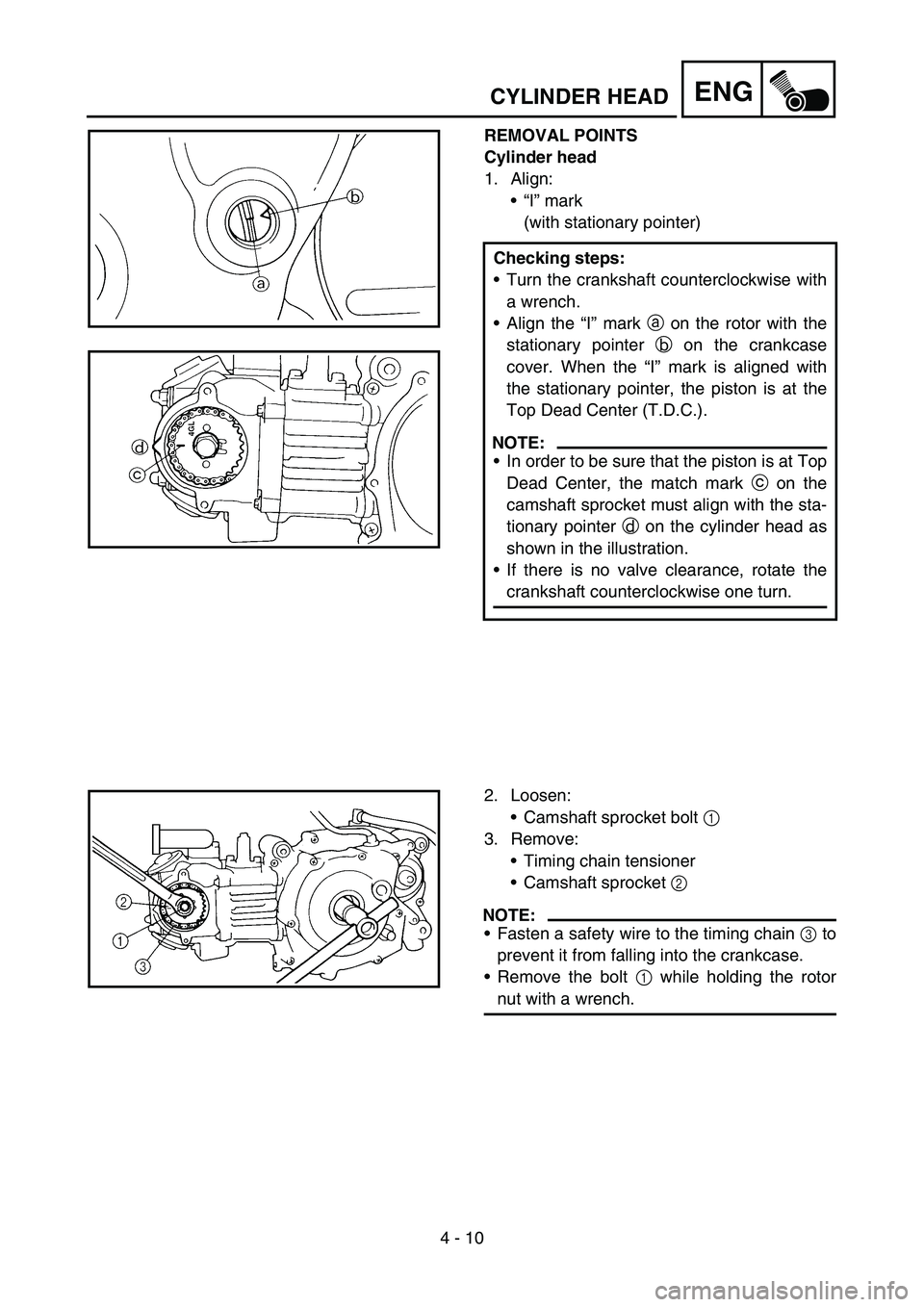

4 - 10
ENGCYLINDER HEAD
REMOVAL POINTS
Cylinder head
1. Align:
“I” mark
(with stationary pointer)
Checking steps:
Turn the crankshaft counterclockwise with
a wrench.
Align the “I” mark a on the rotor with the
stationary pointer b on the crankcase
cover. When the “I” mark is aligned with
the stationary pointer, the piston is at the
Top Dead Center (T.D.C.).
NOTE:
In order to be sure that the piston is at Top
Dead Center, the match mark c on the
camshaft sprocket must align with the sta-
tionary pointer d on the cylinder head as
shown in the illustration.
If there is no valve clearance, rotate the
crankshaft counterclockwise one turn.
2. Loosen:
Camshaft sprocket bolt 1
3. Remove:
Timing chain tensioner
Camshaft sprocket 2
NOTE:
Fasten a safety wire to the timing chain 3 to
prevent it from falling into the crankcase.
Remove the bolt 1 while holding the rotor
nut with a wrench.

4 - 10
ENG

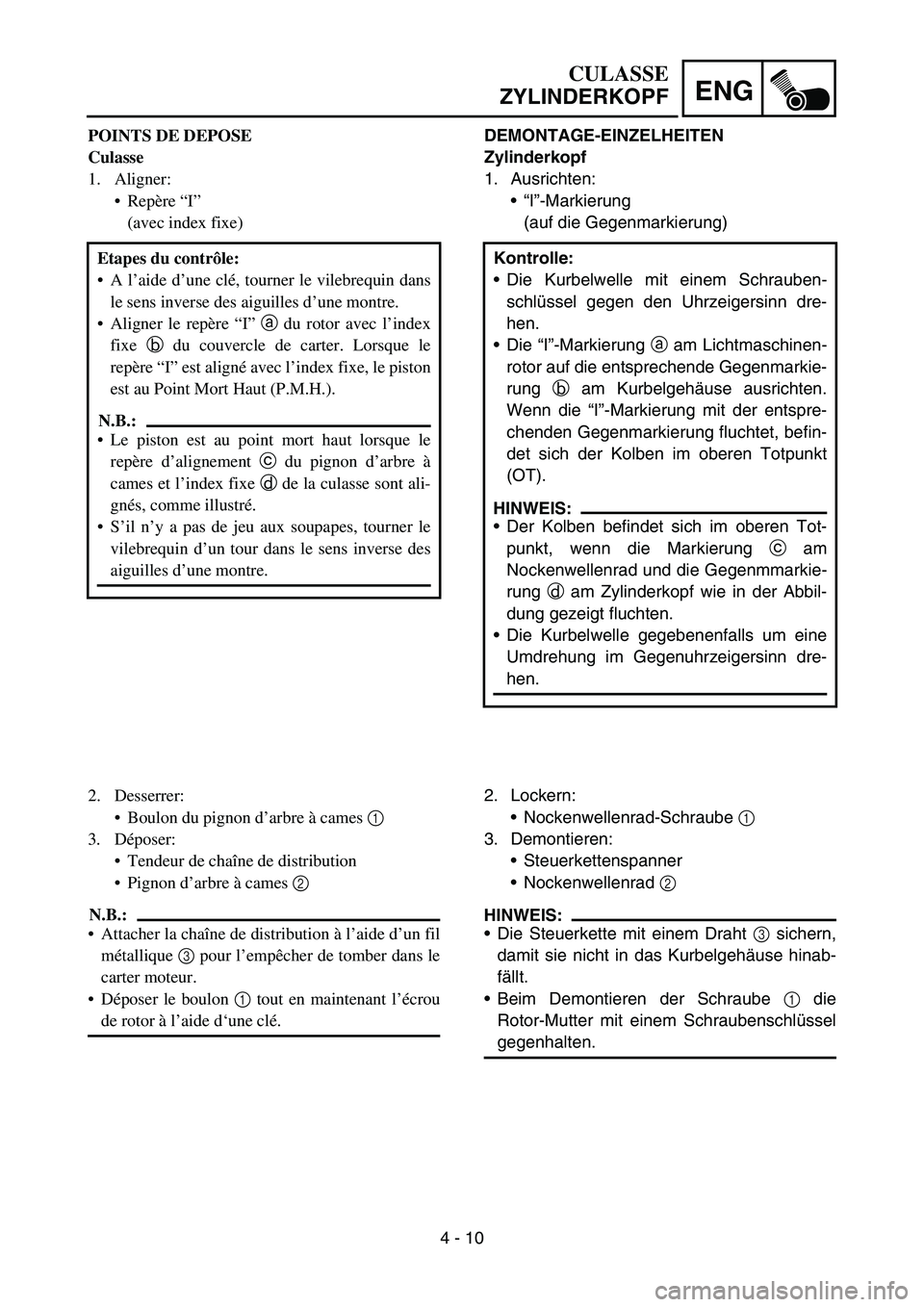

DEMONTAGE-EINZELHEITEN
Zylinderkopf
1. Ausrichten:
“I”-Markierung
(auf die Gegenmarkierung)
Kontrolle:
Die Kurbelwelle mit einem Schrauben-
schlüssel gegen den Uhrzeigersinn dre-
hen.
Die “I”-Markierung a am Lichtmaschinen-
rotor auf die entsprechende Gegenmarkie-
rung b am Kurbelgehäuse ausrichten.
Wenn die “I”-Markierung mit der entspre-
chenden Gegenmarkierung fluchtet, befin-
det sich der Kolben im oberen Totpunkt
(OT).
HINWEIS:
Der Kolben befindet sich im oberen Tot-
punkt, wenn die Markierung c am
Nockenwellenrad und die Gegenmmarkie-
rung d am Zylinderkopf wie in der Abbil-
dung gezeigt fluchten.
Die Kurbelwelle gegebenenfalls um eine
Umdrehung im Gegenuhrzeigersinn dre-
hen.
2. Lockern:
Nockenwellenrad-Schraube 1
3. Demontieren:
Steuerkettenspanner
Nockenwellenrad 2
HINWEIS:
Die Steuerkette mit einem Draht 3 sichern,
damit sie nicht in das Kurbelgehäuse hinab-
fällt.
Beim Demontieren der Schraube 1 die
Rotor-Mutter mit einem Schraubenschlüssel
gegenhalten.
CULASSE
ZYLINDERKOPF
POINTS DE DEPOSE
Culasse
1. Aligner:
Repère “I”
(avec index fixe)
Etapes du contrôle:
A l’aide d’une clé, tourner le vilebrequin dans
le sens inverse des aiguilles d’une montre.
Aligner le repère “I” a du rotor avec l’index
fixe b du couvercle de carter. Lorsque le
repère “I” est aligné avec l’index fixe, le piston
est au Point Mort Haut (P.M.H.).
N.B.:
Le piston est au point mort haut lorsque le
repère d’alignement c du pignon d’arbre à
cames et l’index fixe d de la culasse sont ali-
gnés, comme illustré.
S’il n’y a pas de jeu aux soupapes, tourner le
vilebrequin d’un tour dans le sens inverse des
aiguilles d’une montre.
2. Desserrer:
Boulon du pignon d’arbre à cames 1
3. Déposer:
Tendeur de chaîne de distribution
Pignon d’arbre à cames 2
N.B.:
Attacher la chaîne de distribution à l’aide d’un fil
métallique 3 pour l’empêcher de tomber dans le
carter moteur.
Déposer le boulon 1 tout en maintenant l’écrou
de rotor à l’aide d‘une clé.

4 - 11
ENGCYLINDER HEAD
4. Remove:
Cylinder head
NOTE:
Loosen the bolts and nuts in their proper
loosening sequence.
Start by loosening each bolt and nut 1/2 turn
until all are loose.
ASSEMBLY AND INSTALLATION
1. Install:
Cylinder head
2. Tighten:
Nuts
Bolts
NOTE:
Apply the engine oil on the contact surfaces
of the nuts, bolts and copper washers.
Follow the numerical order shown in the illus-
tration. Tighten the bolts and nuts in two
stages.
T R..22 Nm (2.2 m · kg, 16 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3. Install:
Camshaft sprocket 1
Installation steps:
Turn the crankshaft counterclockwise until
the “I” mark a on the rotor is aligned with
the stationary pointer b on the crankcase
cover.
Align the “I” mark c on the camshaft
sprocket with the stationary pointer d on
the cylinder head.
Fit the timing chain 2 onto camshaft
sprocket and install the camshaft sprocket
on the camshaft.
NOTE:
When installing the camshaft sprocket, keep
the timing chain as tense as possible on the
exhaust side.

4 - 11
ENG

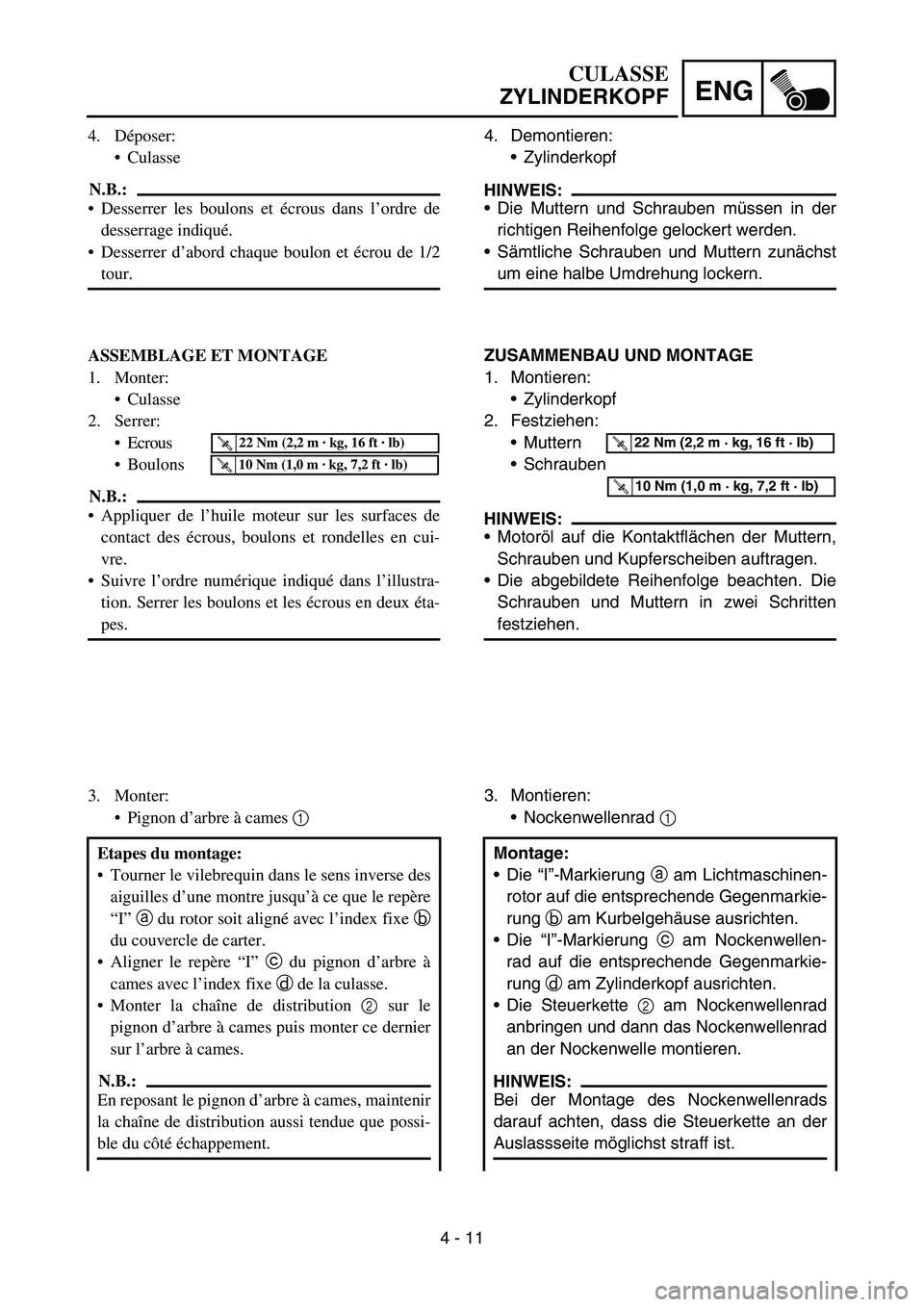

4. Demontieren:
Zylinderkopf
HINWEIS:
Die Muttern und Schrauben müssen in der
richtigen Reihenfolge gelockert werden.
Sämtliche Schrauben und Muttern zunächst
um eine halbe Umdrehung lockern.
ZUSAMMENBAU UND MONTAGE
1. Montieren:
Zylinderkopf
2. Festziehen:
Muttern
Schrauben
HINWEIS:
Motoröl auf die Kontaktflächen der Muttern,
Schrauben und Kupferscheiben auftragen.
Die abgebildete Reihenfolge beachten. Die
Schrauben und Muttern in zwei Schritten
festziehen.
T R..22 Nm (2,2 m · kg, 16 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Montieren:
Nockenwellenrad 1
Montage:
Die “I”-Markierung a am Lichtmaschinen-
rotor auf die entsprechende Gegenmarkie-
rung b am Kurbelgehäuse ausrichten.
Die “I”-Markierung c am Nockenwellen-
rad auf die entsprechende Gegenmarkie-
rung d am Zylinderkopf ausrichten.
Die Steuerkette 2 am Nockenwellenrad
anbringen und dann das Nockenwellenrad
an der Nockenwelle montieren.
HINWEIS:
Bei der Montage des Nockenwellenrads
darauf achten, dass die Steuerkette an der
Auslassseite möglichst straff ist.
CULASSE
ZYLINDERKOPF
4. Déposer:
Culasse
N.B.:
Desserrer les boulons et écrous dans l’ordre de
desserrage indiqué.
Desserrer d’abord chaque boulon et écrou de 1/2
tour.
ASSEMBLAGE ET MONTAGE
1. Monter:
Culasse
2. Serrer:
Ecrous
Boulons
N.B.:
Appliquer de l’huile moteur sur les surfaces de
contact des écrous, boulons et rondelles en cui-
vre.
Suivre l’ordre numérique indiqué dans l’illustra-
tion. Serrer les boulons et les écrous en deux éta-
pes.
T R..22 Nm (2,2 m · kg, 16 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
Pignon d’arbre à cames 1
Etapes du montage:
Tourner le vilebrequin dans le sens inverse des
aiguilles d’une montre jusqu’à ce que le repère
“I” a du rotor soit aligné avec l’index fixe b
du couvercle de carter.
Aligner le repère “I” c du pignon d’arbre à
cames avec l’index fixe d de la culasse.
Monter la chaîne de distribution 2 sur le
pignon d’arbre à cames puis monter ce dernier
sur l’arbre à cames.
N.B.:
En reposant le pignon d’arbre à cames, maintenir
la chaîne de distribution aussi tendue que possi-
ble du côté échappement.

4 - 12

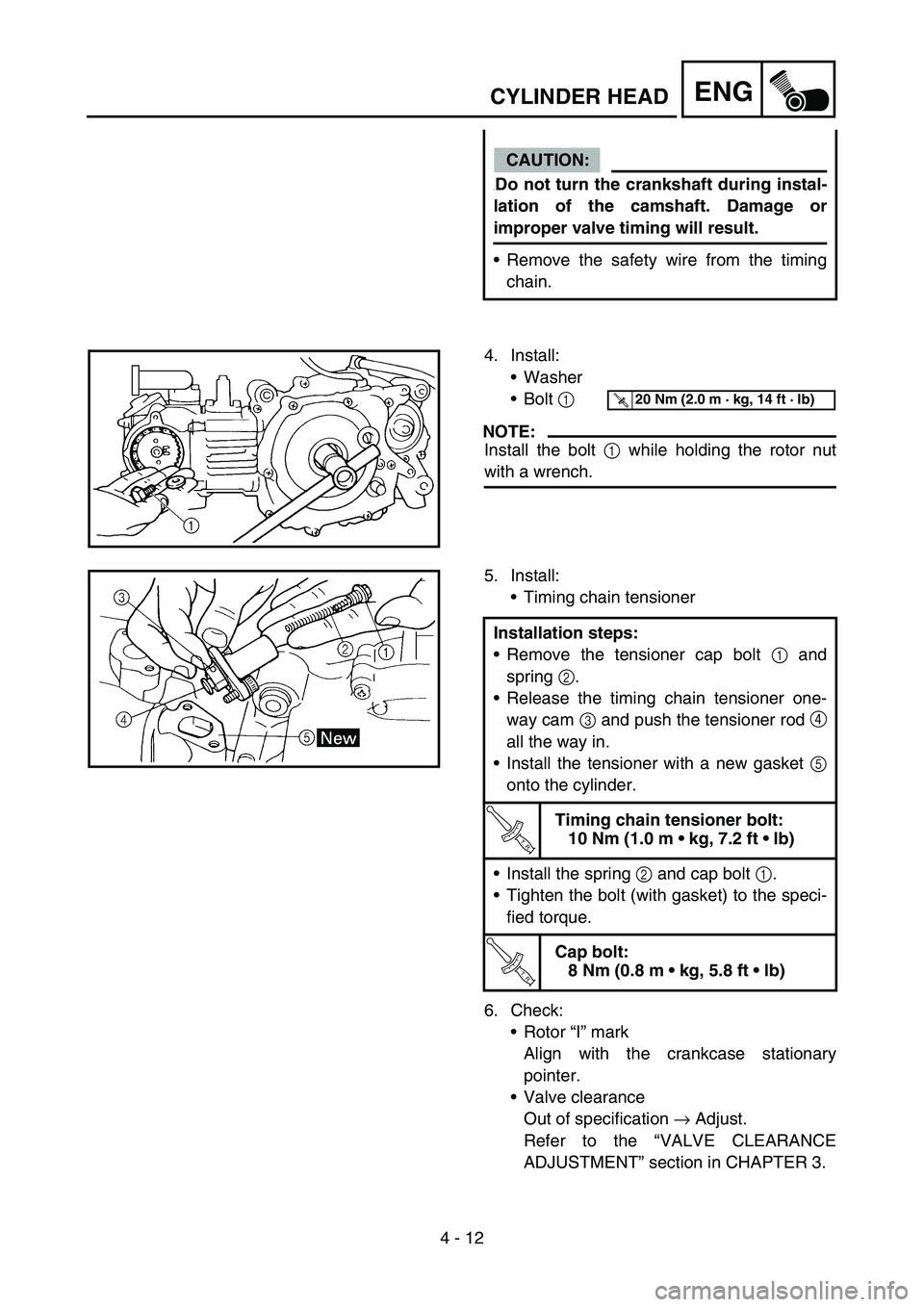

ENGCYLINDER HEAD
CAUTION:
.Do not turn the crankshaft during instal-
lation of the camshaft. Damage or
improper valve timing will result.
Remove the safety wire from the timing
chain.
4. Install:
Washer
Bolt 1
NOTE:
Install the bolt 1 while holding the rotor nut
with a wrench.
T R..20 Nm (2.0 m · kg, 14 ft · lb)
5. Install:
Timing chain tensioner
6. Check:
Rotor “I” mark
Align with the crankcase stationary
pointer.
Valve clearance
Out of specification → Adjust.
Refer to the “VALVE CLEARANCE
ADJUSTMENT” section in CHAPTER 3. Installation steps:
Remove the tensioner cap bolt 1 and
spring 2.
Release the timing chain tensioner one-
way cam 3 and push the tensioner rod 4
all the way in.
Install the tensioner with a new gasket 5
onto the cylinder.
T R..
Timing chain tensioner bolt:
10 Nm (1.0 m  kg, 7.2 ft  lb)
Install the spring 2 and cap bolt 1.
Tighten the bolt (with gasket) to the speci-
fied torque.
T R..
Cap bolt:
8 Nm (0.8 m  kg, 5.8 ft  lb)

4 - 12
ENG

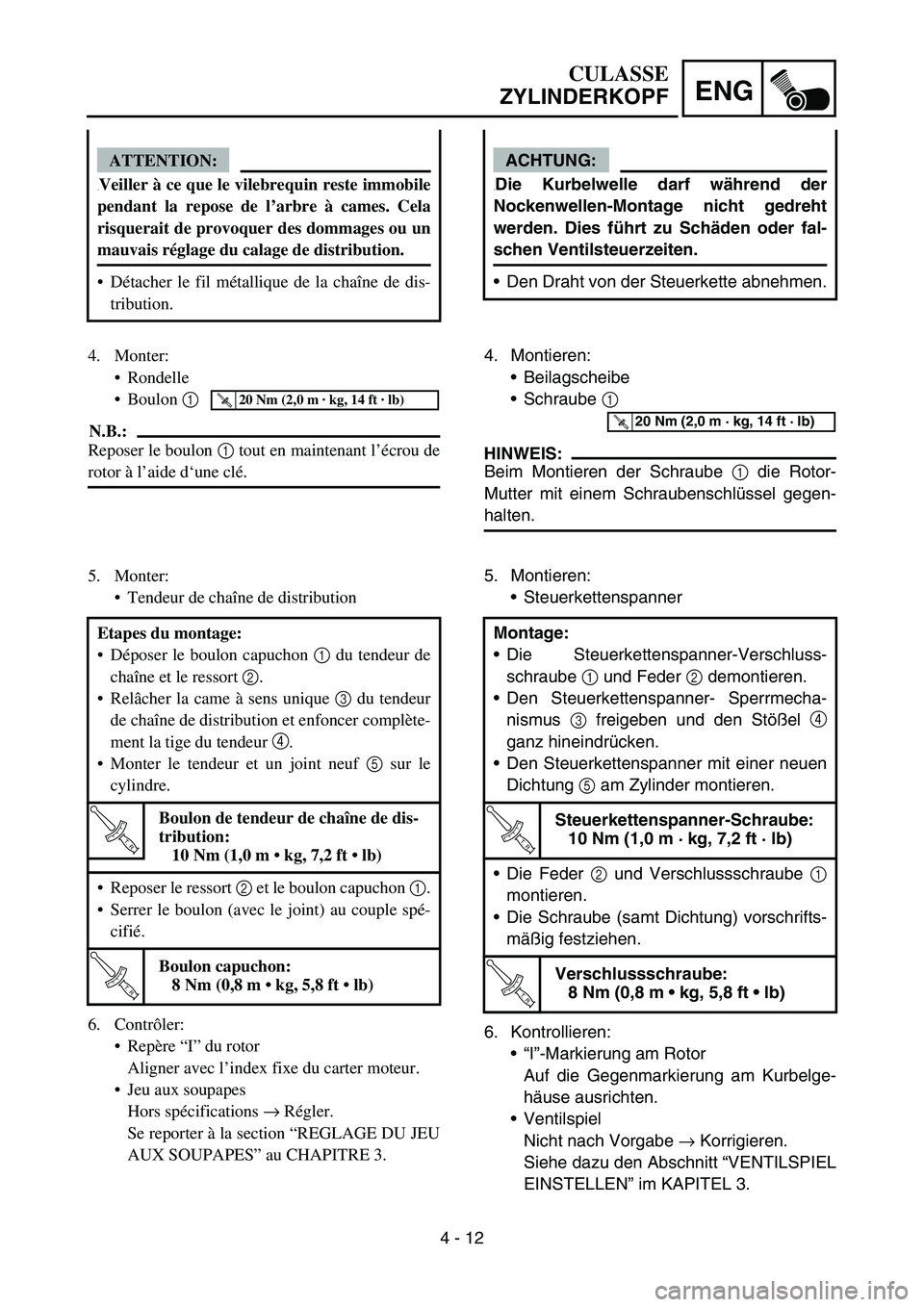

ACHTUNG:
.Die Kurbelwelle darf während der
Nockenwellen-Montage nicht gedreht
werden. Dies führt zu Schäden oder fal-
schen Ventilsteuerzeiten.
Den Draht von der Steuerkette abnehmen.
4. Montieren:
Beilagscheibe
Schraube 1
HINWEIS:
Beim Montieren der Schraube 1 die Rotor-
Mutter mit einem Schraubenschlüssel gegen-
halten.
T R..20 Nm (2,0 m · kg, 14 ft · lb)
5. Montieren:
Steuerkettenspanner
6. Kontrollieren:
“I”-Markierung am Rotor
Auf die Gegenmarkierung am Kurbelge-
häuse ausrichten.
Ventilspiel
Nicht nach Vorgabe → Korrigieren.
Siehe dazu den Abschnitt “VENTILSPIEL
EINSTELLEN” im KAPITEL 3. Montage:
Die Steuerkettenspanner-Verschluss-
schraube 1 und Feder 2 demontieren.
Den Steuerkettenspanner- Sperrmecha-
nismus 3 freigeben und den Stößel 4
ganz hineindrücken.
Den Steuerkettenspanner mit einer neuen
Dichtung 5 am Zylinder montieren.
T R..
Steuerkettenspanner-Schraube:
10 Nm (1,0 m · kg, 7,2 ft · lb)
Die Feder 2 und Verschlussschraube 1
montieren.
Die Schraube (samt Dichtung) vorschrifts-
mäßig festziehen.
T R..
Verschlussschraube:
8 Nm (0,8 m  kg, 5,8 ft  lb)
CULASSE
ZYLINDERKOPF
ATTENTION:
.Veiller à ce que le vilebrequin reste immobile
pendant la repose de l’arbre à cames. Cela
risquerait de provoquer des dommages ou un
mauvais réglage du calage de distribution.
Détacher le fil métallique de la chaîne de dis-
tribution.
4. Monter:
Rondelle
Boulon
1
N.B.:
Reposer le boulon
1 tout en maintenant l’écrou de
rotor à l’aide d‘une clé.
T R..20 Nm (2,0 m · kg, 14 ft · lb)
5. Monter:
Tendeur de chaîne de distribution
6. Contrôler:
Repère “I” du rotor
Aligner avec l’index fixe du carter moteur.
Jeu aux soupapes
Hors spécifications
→ Régler.
Se reporter à la section “REGLAGE DU JEU
AUX SOUPAPES” au CHAPITRE 3. Etapes du montage:
Déposer le boulon capuchon
1 du tendeur de
chaîne et le ressort
2.
Relâcher la came à sens unique
3 du tendeur
de chaîne de distribution et enfoncer complète-
ment la tige du tendeur
4.
Monter le tendeur et un joint neuf
5 sur le
cylindre.
T R..
Boulon de tendeur de chaîne de dis-
tribution:
10 Nm (1,0 m  kg, 7,2 ft  lb)
Reposer le ressort
2 et le boulon capuchon
1.
Serrer le boulon (avec le joint) au couple spé-
cifié.
T R..
Boulon capuchon:
8 Nm (0,8 m  kg, 5,8 ft  lb)

4 - 13

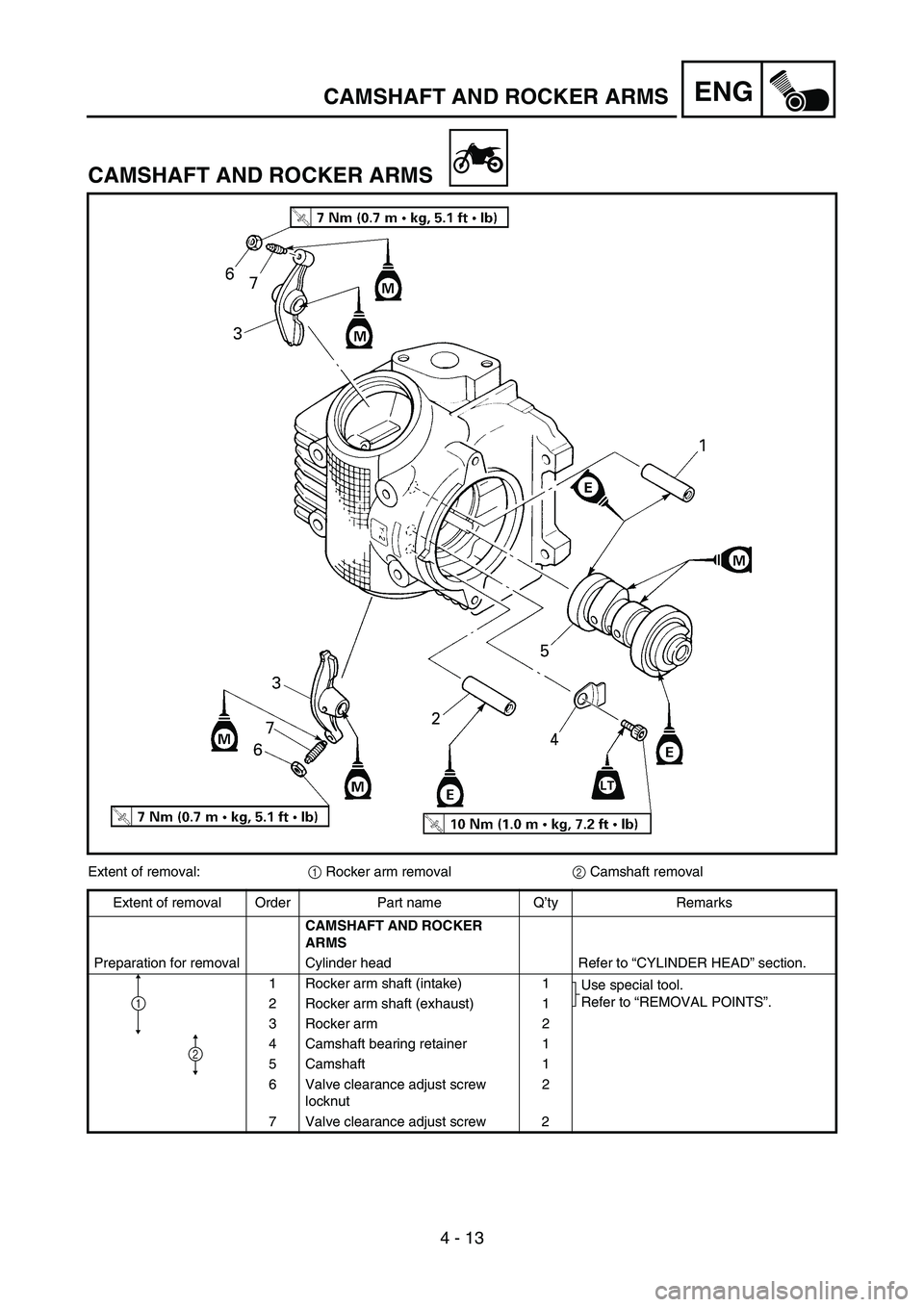

ENGCAMSHAFT AND ROCKER ARMS
CAMSHAFT AND ROCKER ARMS
Extent of removal:
1 Rocker arm removal
2 Camshaft removal
Extent of removal Order Part name Q’ty Remarks
CAMSHAFT AND ROCKER
ARMS
Preparation for removal Cylinder head Refer to “CYLINDER HEAD” section.
1 Rocker arm shaft (intake) 1
Use special tool.
Refer to “REMOVAL POINTS”.
2 Rocker arm shaft (exhaust) 1
3Rocker arm 2
4 Camshaft bearing retainer 1
5Camshaft 1
6 Valve clearance adjust screw
locknut2
7 Valve clearance adjust screw 2
2
1
