6-29
Regelmäßige Wartung und kleinere Reparaturen
6
GAU03164

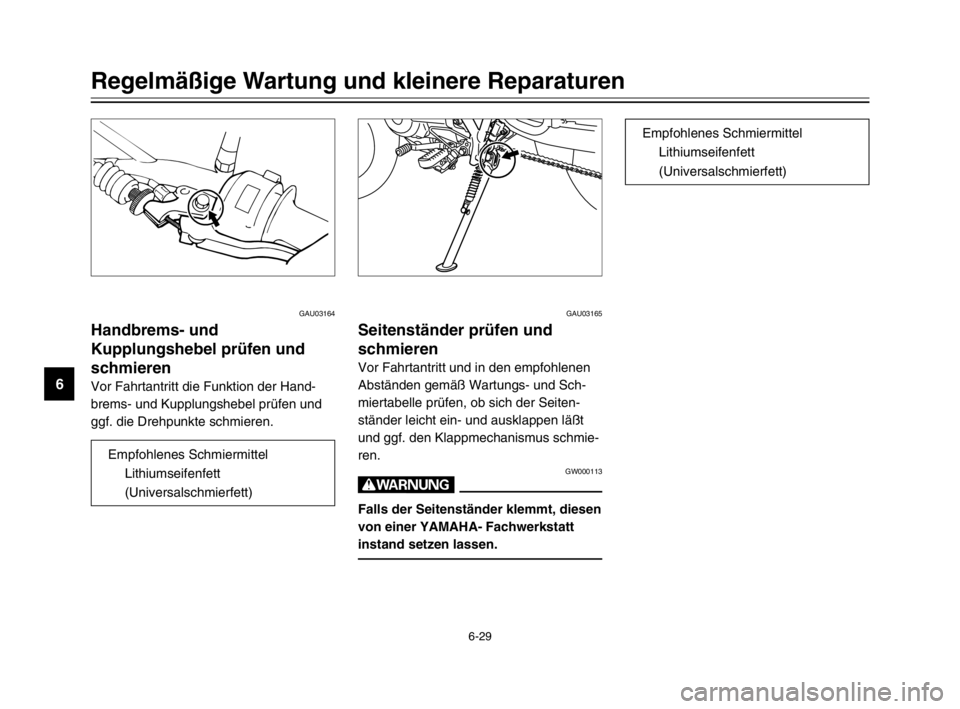

Handbrems- und
Kupplungshebel prüfen und
schmieren
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
GAU03165
Seitenständer prüfen und
schmieren
Vor Fahrtantritt und in den empfohlenen
Abständen gemäß Wartungs- und Sch-
miertabelle prüfen, ob sich der Seiten-
ständer leicht ein- und ausklappen läßt
und ggf. den Klappmechanismus schmie-
ren.
GW000113
W
Falls der Seitenständer klemmt, diesen
von einer YAMAHA- Fachwerkstatt
instand setzen lassen.
Empfohlenes Schmiermittel
Lithiumseifenfett
(Universalschmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett
(Universalschmierfett)
5RS-9-G1 (German) 8/21/02 11:33 AM Page 60

6-30
Regelmäßige Wartung und kleinere Reparaturen
6
GAU04282
Schwinge schmieren
Die Schwingenlager sollten in den emp-
fohlenen Abständen gemäß Wartungs-
und Schmiertabelle geschmiert werden.
1
1. Schmiernippel (×2)
GAU02939
Teleskopgabel prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Sichtprüfung
GW000115
W
Das Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.Funktionsprüfung
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
GC000098
dD
Falls die Teleskopgabel nicht gleich-
mäßig ein- und ausfedert oder irgend-
welche Schäden festgestellt werden,
das Fahrzeug von einer YAMAHA-
Fachwerkstatt überprüfen bzw. repa-
rieren lassen.
Empfohlenes Schmiermittel
Lithiumseifenfett
5RS-9-G1 (German) 8/21/02 11:33 AM Page 61

6-31
Regelmäßige Wartung und kleinere Reparaturen
6
GAU00794
Lenkung prüfen
Verschlissene oder lockere Lenkungs-
lager stellen eine erhebliche Gefährdung
dar. Darum muß der Zustand der Len-
kung folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
1. Das Motorrad so aufbocken, daß
das Vorderrad frei in der Luft
schwebt.
GW000115
W
Das Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
2. Die unteren Enden der Teleskop-
gabel greifen und versuchen, sie in
Fahrtrichtung hin und her zu bewe-
gen. Ist dabei Spiel spürbar, die
Lenkung von einer YAMAHA-Fach-
werkstatt überprüfen und instand
setzen lassen.
GAU01144
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle geprüft
werden. Falls ein Radlager zuviel Spiel
aufweist oder das Rad nicht leichtgängig
dreht, die Radlager von einer YAMAHA-
Fachwerkstatt überprüfen lassen.
5RS-9-G1 (German) 8/21/02 11:33 AM Page 62

6-32
Regelmäßige Wartung und kleinere Reparaturen
6
GAU00800
Batterie
Die Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Was-
ser entfallen deshalb.
GC000101
dD
Unter keinen Umständen die Zellver-
schlußkappen entfernen, da dies die
Batterie ernsthaft beschädigen würde.
1
1. Batterie
GW000116
W
8Die Batterie enthält giftige
Schwefelsäure, die schwere
Verätzungen und bleibende
Augenschäden hervorrufen kann.
Daher beim Umgang mit Batterien
stets einen geeigneten Augen-
schutz tragen. Augen, Haut und
Kleidung unter keinen Umständen
mit Batteriesäure in Berührung
bringen.
8Erste Hilfe
9Außerlich: Mit reichlich Wasser
abspülen.
9Innerlich
: Große Mengen Was-
ser oder Milch trinken und
sofort einen Arzt rufen.
9Augen
: Mindestens 15 Minuten
lang gründlich mit Wasser
spülen und sofort einen Arzt
aufsuchen.8Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, bren-
nende Zigaretten und andere
Feuerquellen fernhalten. Beim
Laden der Batterie in geschlosse-
nen Räumen für ausreichende
Belüftung sorgen.
8DIES UND BATTERIEN VON KIN-
DERN FERNHALTEN.
5RS-9-G1 (German) 8/21/02 11:33 AM Page 63

6-33
Regelmäßige Wartung und kleinere Reparaturen
6
Batterie laden
Bei Entladung die Batterie so bald wie
möglich von einer YAMAHA-Fachwerk-
statt aufladen lassen. Beachten Sie, daß
die Batterie sich durch die Zuschaltung
elektrischer Nebenverbraucher schneller
entlädt und deshalb öfter aufgeladen wer-
den muß.
Batterie lagern
1. Vor einer etwa einmonatigen Still-
legung die Batterie ausbauen, aufla-
den und an einem kühlen und
trockenen Ort lagern.
2. Bei einer Stillegung von mehr als
einem Monat mindestens einmal im
Monat den Ladezustand der Batterie
prüfen und ggf. korrigieren.
3. Vor der Montage die Batterie voll-
ständig aufladen.
4. Bei der Montage der Batterie unbe-
dingt auf richtige Polung und
Festigkeit der Klemmen achten.GC000102
dD
8Die Batterie vor der Lagerung
vollständig aufladen. Das Lagern
im entladenen Zustand fügt der
Batterie bleibende Schäden zu.
8Zum Laden der wartungsfreien
Batterie ist ein spezielles Lade-
gerät nötig (Konstantstromstärke
und/oder -spannung). Konventio-
nelle Ladegeräte können die
Lebensdauer der wartungsfreien
Batterie vermindern. Sollten Sie
nicht mit Sicherheit über ein kor-
rektes Ladegerät verfügen, wen-
den Sie sich bitte an Ihre
YAMAHA-Fachwerkstatt.
GAU01307
Sicherung wechseln
Die Sicherung befindet sich hinter den
Abdeckung B; siehe dazu Seite 6-6.
Die Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Die Zündung und alle anderen
Stromkreise ausschalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue
Sicherung mit der vorgeschriebenen
Amperezahl einsetzen.
1 2
1. Sicherung
2. Ersatzsicherung
Vorgeschriebene Sicherung: 20 A
5RS-9-G1 (German) 8/21/02 11:33 AM Page 64

6-34
Regelmäßige Wartung und kleinere Reparaturen
6
GC000103
dD
Niemals Sicherungen mit einer höhe-
ren als der vorgeschriebenen Ampere-
zahl verwenden. Eine Sicherung mit
falscher Amperezahl kann Schäden an
elektrischen Komponenten und sogar
einen Brand verursachen.
3. Die Zündung einschalten und prü-
fen, ob das elektrische System ein-
wandfrei arbeitet.
4. Falls die neue Sicherung sofort wie-
der durchbrennt, die elektrische
Anlage von einer YAMAHA-Fach-
werkstatt überprüfen lassen.
GAU04189
Scheinwerferlampe
auswechseln
Der Scheinwerfer ist mit einer Halogen-
lampe ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgendermaßen
ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben.
1
1. Schraube (×2)
2. Den Scheinwerfer-Steckverbinder
lösen und dann die Lampenschutz-
kappe abnehmen.
1
2
1. Scheinwerfer-Steckverbinder
2. Lampenschutzkappe
5RS-9-G1 (German) 8/21/02 11:33 AM Page 65

6-35
Regelmäßige Wartung und kleinere Reparaturen
6
3. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
GW000119
W
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material fernhalten und die Lampe nie-
mals berühren, bevor sie ausreichend
abgekühlt ist.
4. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter
sichern.
1
1. Lampenhalter
GC000105
dD
Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und
Lebensdauer der Lampe. Deshalb den
Glaskolben der neuen Lampe nicht mit
den Fingern berühren und Verunreini-
gungen der Lampe mit einem mit
Alkohol oder Verdünner angefeuchte-
ten Tuch entfernen.
a
a. Nicht berühren!
5. Die Lampenschutzkappe und dann
den Scheinwerfer- Steckverbinder
aufsetzen.
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. von einer
YAMAHA-Fachwerkstatt einstellen
lassen.
5RS-9-G1 (German) 8/21/02 11:34 AM Page 66

6-36
Regelmäßige Wartung und kleinere Reparaturen
6
GAU03497
Blinkerlampe auswechseln
1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die defekte Lampe hineindrücken
und im Gegenuhrzeigersinn heraus-
drehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
1
2
3
1. Schraube
2. Streuscheibe
3. Lampe
GCA00065
dD
Die Schraube nicht zu fest anziehen,
um die Streuscheibe nicht zu beschä-
digen.
GAU01623
Rücklicht-/Bremslichtlampe
auswechseln
1. Die Rücklicht-/Bremslicht-Streu-
scheibe abschrauben.
1
1. Schraube (×2)
5RS-9-G1 (German) 8/21/02 11:34 AM Page 67

6-37
Regelmäßige Wartung und kleinere Reparaturen
6
2. Die defekte Lampe hineindrücken
und im Gegenuhrzeigersinn heraus-
drehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GC000108
dD
Die Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschä-
digen.
1
1. Lampe
GAU01579
Motorrad aufbocken
Da dieses Modell keinen Hauptständer
besitzt, sollten beim Ausbau der Räder
oder zum Erledigen von anderen War-
tungsarbeiten, bei denen das Motorrad
sicher und senkrecht stehen muß, folgen-
de Hinweise beachtet werden. Vor der
Wartungsarbeit prüfen, ob das Motorrad
sicher und senkrecht steht. Es kann nach
Bedarf auch eine stabile Holzkiste unter
dem Motor plaziert werden.
Vorderrad
1. Die Motorrad-Hinterseite stabilisie-
ren. Dazu entweder hinten einen
Motorrad-Montageständer verwen-
den oder (falls nicht zwei solcher
Ständer zur Verfügung stehen)
einen Aufbockständer aus dem
Automobilfachhandel unter den
Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
daß das Vorderrad sich frei drehen
läßt.Hinterrad
Das Motorrad so abstützen, daß das
Hinterrad sich frei drehen läßt. Dazu ent-
weder hinten einen Motorrad-Montage-
ständer verwenden oder zwei Aufbock-
ständer unter den Hauptrahmen oder die
Schwingenarme stellen.
5RS-9-G1 (German) 8/21/02 11:34 AM Page 68

6-38
Regelmäßige Wartung und kleinere Reparaturen
6
GAU04387
Vorderrad
Vorderrad ausbauenGW000122
W
8Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
YAMAHA-Fachwerkstatt durchge-
führt werden.
8Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
1. Die Gummiabdeckung am unteren
Ende des rechten Gabelbeins nach
außen ziehen und dann entlang dem
Gabelbein nach oben schieben.
1
1. Gummiabdeckung
2. Die Gummiabdeckung am unteren
Ende des linken Gabelbeins nach
außen abziehen.
1
1. Gummiabdeckung
