INSP
ADJ
3 - 50

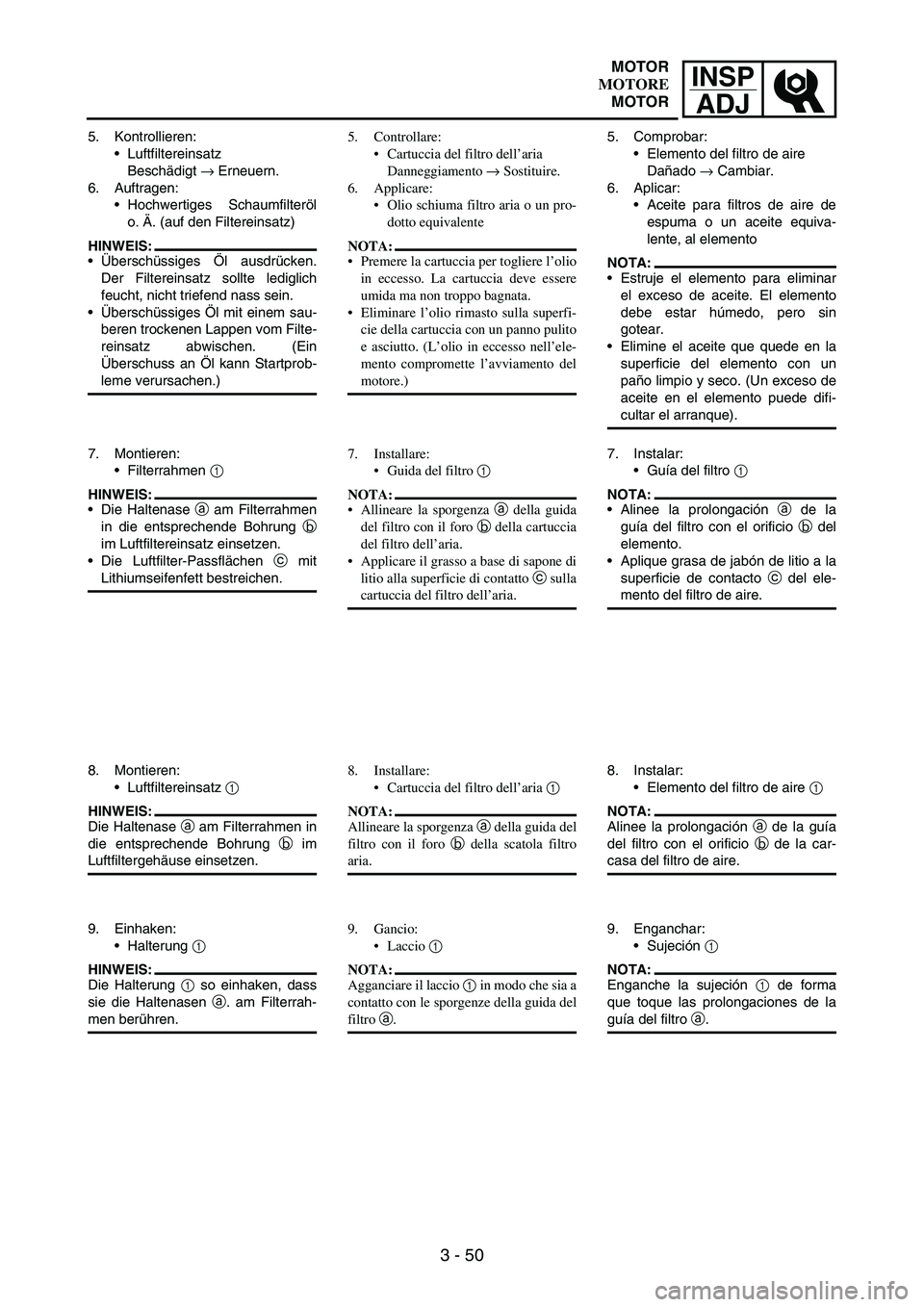

5. Kontrollieren:
Luftfiltereinsatz
Beschädigt
→ Erneuern.
6. Auftragen:
Hochwertiges Schaumfilteröl
o. Ä. (auf den Filtereinsatz)
HINWEIS:
Überschüssiges Öl ausdrücken.
Der Filtereinsatz sollte lediglich
feucht, nicht triefend nass sein.
Überschüssiges Öl mit einem sau-
beren trockenen Lappen vom Filte-
reinsatz abwischen. (Ein
Überschuss an Öl kann Startprob-
leme verursachen.)
7. Montieren:
Filterrahmen
1
HINWEIS:
Die Haltenase
a am Filterrahmen
in die entsprechende Bohrung
b
im Luftfiltereinsatz einsetzen.
Die Luftfilter-Passflächen
c mit
Lithiumseifenfett bestreichen.
8. Montieren:
Luftfiltereinsatz
1
HINWEIS:
Die Haltenase
a am Filterrahmen in
die entsprechende Bohrung
b im
Luftfiltergehäuse einsetzen.
9. Einhaken:
Halterung
1
HINWEIS:
Die Halterung
1 so einhaken, dass
sie die Haltenasen
a. am Filterrah-
men berühren.5. Controllare:
Cartuccia del filtro dell’aria
Danneggiamento → Sostituire.
6. Applicare:
Olio schiuma filtro aria o un pro-
dotto equivalente
NOTA:
Premere la cartuccia per togliere l’olio
in eccesso. La cartuccia deve essere
umida ma non troppo bagnata.
Eliminare l’olio rimasto sulla superfi-
cie della cartuccia con un panno pulito
e asciutto. (L’olio in eccesso nell’ele-
mento compromette l’avviamento del
motore.)
7. Installare:
Guida del filtro 1
NOTA:
Allineare la sporgenza a della guida
del filtro con il foro b della cartuccia
del filtro dell’aria.
Applicare il grasso a base di sapone di
litio alla superficie di contatto c sulla
cartuccia del filtro dell’aria.
8. Installare:
Cartuccia del filtro dell’aria 1
NOTA:
Allineare la sporgenza a della guida del
filtro con il foro b della scatola filtro
aria.
9. Gancio:
Laccio 1
NOTA:
Agganciare il laccio 1 in modo che sia a
contatto con le sporgenze della guida del
filtro a.5. Comprobar:
Elemento del filtro de aire
Dañado
→ Cambiar.
6. Aplicar:
Aceite para filtros de aire de
espuma o un aceite equiva-
lente, al elemento
NOTA:
Estruje el elemento para eliminar
el exceso de aceite. El elemento
debe estar húmedo, pero sin
gotear.
Elimine el aceite que quede en la
superficie del elemento con un
paño limpio y seco. (Un exceso de
aceite en el elemento puede difi-
cultar el arranque).
7. Instalar:
Guía del filtro
1
NOTA:
Alinee la prolongación
a de la
guía del filtro con el orificio
b del
elemento.
Aplique grasa de jabón de litio a la
superficie de contacto
c del ele-
mento del filtro de aire.
8. Instalar:
Elemento del filtro de aire
1
NOTA:
Alinee la prolongación
a de la guía
del filtro con el orificio
b de la car-
casa del filtro de aire.
9. Enganchar:
Sujeción
1
NOTA:
Enganche la sujeción
1 de forma
que toque las prolongaciones de la
guía del filtro
a.
MOTOR
MOTORE
MOTOR

3 - 51
INSP
ADJ
ENGINE OIL LEVEL INSPECTION
1. Start the engine, warm it up for
several minutes, and then turn
off the engine and wait for five
minutes.
2. Place the machine on a level
place and hold it up on upright
position by placing the suitable
stand under the engine.
3. Inspect:
Oil level
Oil should be up to the full
level in the check window
1.
Level check window is not full.
→ Add 0.2 L (0.18 Imp qt, 0.21
US qt) of oil.
1
1
(For USA and CDN)
CAUTION:
Do not add any chemical addi-
tives. Engine oil also lubricates
the clutch and additives could
cause clutch slippage.
Do not allow foreign material to
enter the crankcase.
Recommended oil:
Yamalube 4,
SAE10W30 or
SAE 20W40
Yamalube 4-R,
SAE10W50
API service SG type or
higher, JASO standard
MA
-20 -10 0 10 20 30 40 50
˚C 0 10 30 50 70 90 110 130
˚F
YAMALUBE 4(10W-30) or SAE 10W-30
YAMALUBE 4(20W-40) or SAE 20W-40
YAMALUBE 4-R(10W-50) or SAE 10W-50
CONTROLE DU NIVEAU D’HUILE
MOTEUR
1. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes
puis le couper et attendre cinq
minutes.
2. Placer la moto sur un sol plan et la
maintenir à la verticale en plaçant
un support adéquat sous le moteur.
3. Contrôler:
Niveau d’huile
Le niveau d’huile doit correspon-
dre au niveau maximal du hublot
de contrôle 1.
Le niveau d’huile du hublot de
contrôle n’est pas au maximum.
→ Ajouter 0,2 L (0,18 Imp qt,
0,21 US qt) d’huile.
(USA et CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques.
L’huile moteur lubrifie également
l’embrayage et les additifs pour-
raient provoquer un patinage de
l’embrayage.
Veiller à empêcher toute pénétra-
tion de corps étrangers dans le car-
ter moteur.
Huile recommandée:
Yamalube 4, SAE10W30
ou SAE20W40
Yamalube 4-R,
SAE10W50
API Service de type SG
et au-delà/JASO MA
ENGINE
MOTEUR

INSP
ADJ
3 - 52
MOTORÖLSTAND
KONTROLLIEREN
1. Den Motor anlassen, einige
Minuten lang betreiben und
dann abstellen, anschließend
fünf Minuten lang warten.
2. Das Motorrad auf einem ebenen
Untergrund abstellen, am Motor
aufbocken und in gerader Stel-
lung halten.
3. Kontrollieren:
Ölstand
Das Öl sollte bis zur Vollmar-
kierung im Schauglas
1 rei-
chen.
Ölstand im Schauglas ist nicht
voll.
→ 0,2 L (0,18 Imp qt,
0,21 US qt) Öl hinzufügen.
(USA und CDN)
ACHTUNG:
Keine Additive beimischen! Da
das Motoröl auch zur Schmie-
rung der Kupplung dient, kön-
nen Zusätze zu Kupplungsrut-
schen führen.
Darauf achten, dass keine
Fremdkörper in das Kurbelge-
häuse gelangen.
Empfohlene Ölsorte:
Yamalube 4,
SAE10W30 oder
SAE20W40
Yamalube 4-R,
SAE10W50
API Service, Sorte SG
oder höher/JASO MA
CONTROLLO DEL LIVELLO
OLIO MOTORE
1. Avviare il motore, farlo riscaldare
per alcuni minuti, quindi spegnerlo
e attendere cinque minuti.
2. Collocare il mezzo su una superficie
piana in posizione verticale
ponendo un cavalletto adatto sotto il
motore.
3. Controllare:
Livello olio
L’olio deve risultare al massimo
livello dalla finestra di controllo
1.
La finestra di controllo livello
non è piena. → Aggiungere 0,2 L
(0,18 Imp qt, 0,21 US qt) di olio.
(USA e CDN)
ATTENZIONE:
Non aggiungere alcun additivo chi-
mico. L’olio per motori è adatto
anche alla lubrificazione della fri-
zione. Gli additivi possono causare
una diminuzione dello scorrimento
della frizione.
Non fare entrare materiale estraneo
nel carter.
Olio raccomandato:
Yamalube 4, SAE10W30
o SAE 20W40
Yamalube 4-R,
SAE10W50
API service tipo SG o
superiore/JASO MA
COMPROBACIÓN DEL NIVEL DE
ACEITE DEL MOTOR
1. Arranque el motor, caliéntelo
durante algunos minutos y luego
párelo y espere cinco minutos.
2. Sitúe la máquina en una superfi-
cie horizontal y manténgala en
posición vertical colocando un
soporte adecuado debajo del
motor.
3. Comprobar:
Nivel de aceite
El aceite debería estar al
máximo nivel en la ventana de
comprobación
1.
La ventana de comprobación
del nivel no está llena.
→
Añada 0,2 L (0,18 Imp qt,
0,21 US qt) de aceite.
(USA y CDN)
ATENCION:
No añada aditivos químicos. El
aceite del motor lubrica tam-
bién el embrague y el uso de
aditivos puede provocar que el
embrague patine.
Evite que penetren materias
extrañas en el cárter.
Aceite recomendado:
Yamalube 4,
SAE10W30 o
SAE 20W40
Yamalube 4-R,
SAE10W50
Servicio API tipo SG o
superior/JASO MA
MOTOR
MOTORE
MOTOR

3 - 53
INSP
ADJ

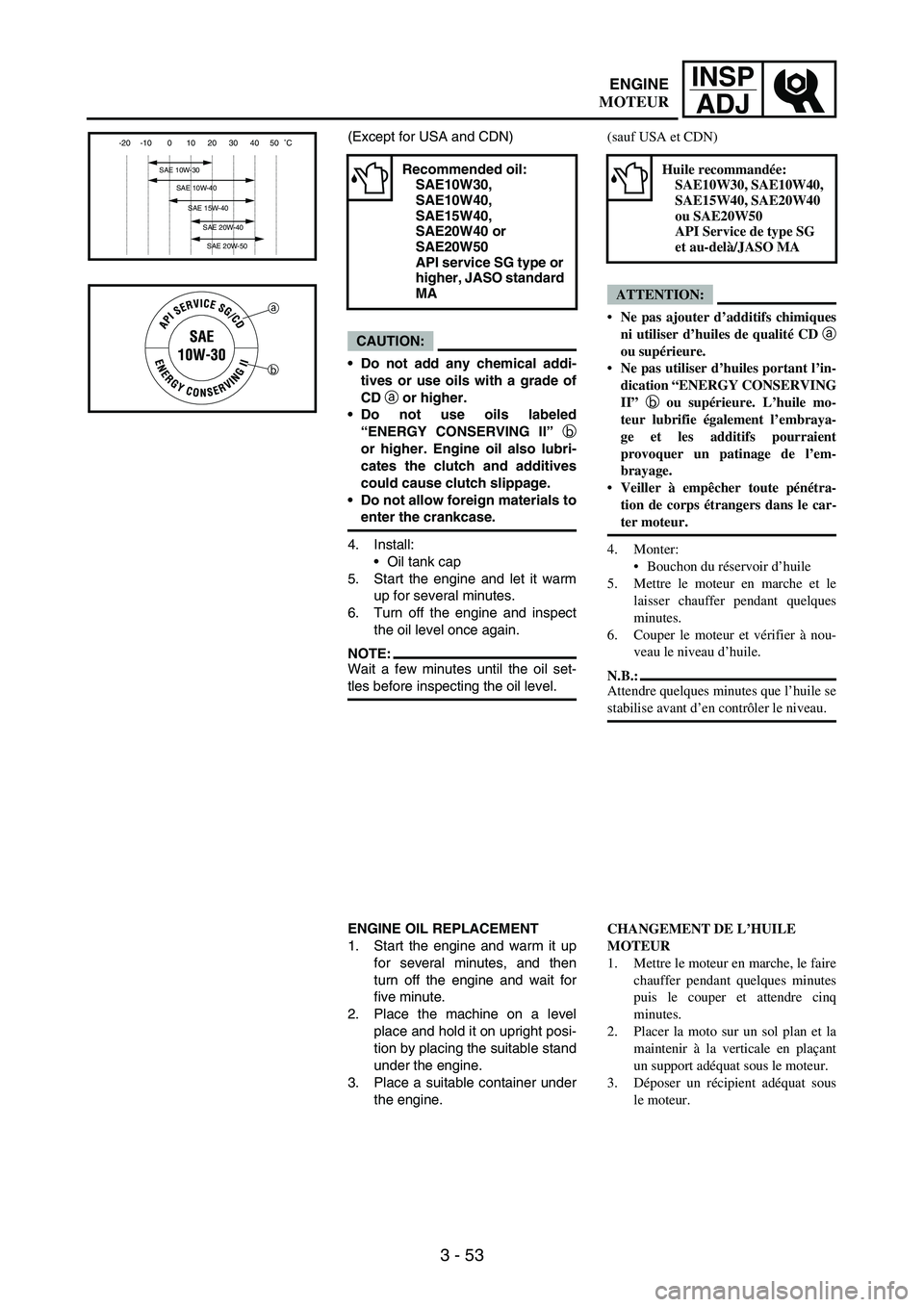

(Except for USA and CDN)
CAUTION:
Do not add any chemical addi-
tives or use oils with a grade of
CD a or higher.
Do not use oils labeled
“ENERGY CONSERVING II” b
or higher. Engine oil also lubri-
cates the clutch and additives
could cause clutch slippage.
Do not allow foreign materials to
enter the crankcase.
4. Install:
Oil tank cap
5. Start the engine and let it warm
up for several minutes.
6. Turn off the engine and inspect
the oil level once again.
NOTE:Wait a few minutes until the oil set-
tles before inspecting the oil level.
Recommended oil:
SAE10W30,
SAE10W40,
SAE15W40,
SAE20W40 or
SAE20W50
API service SG type or
higher, JASO standard
MA
-20 -10 0 10 20 30 40 50
˚C
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40
SAE 20W-50
a
b
ENGINE OIL REPLACEMENT
1. Start the engine and warm it up
for several minutes, and then
turn off the engine and wait for
five minute.
2. Place the machine on a level
place and hold it on upright posi-
tion by placing the suitable stand
under the engine.
3. Place a suitable container under
the engine.(sauf USA et CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques
ni utiliser d’huiles de qualité CD a
ou supérieure.
Ne pas utiliser d’huiles portant l’in-
dication “ENERGY CONSERVING
II” b ou supérieure. L’huile mo-
teur lubrifie également l’embraya-
ge et les additifs pourraient
provoquer un patinage de l’em-
brayage.
Veiller à empêcher toute pénétra-
tion de corps étrangers dans le car-
ter moteur.
4. Monter:
Bouchon du réservoir d’huile
5. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
6. Couper le moteur et vérifier à nou-
veau le niveau d’huile.
N.B.:
Attendre quelques minutes que l’huile se
stabilise avant d’en contrôler le niveau.
Huile recommandée:
SAE10W30, SAE10W40,
SAE15W40, SAE20W40
ou SAE20W50
API Service de type SG
et au-delà/JASO MA
CHANGEMENT DE L’HUILE
MOTEUR
1. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes
puis le couper et attendre cinq
minutes.
2. Placer la moto sur un sol plan et la
maintenir à la verticale en plaçant
un support adéquat sous le moteur.
3. Déposer un récipient adéquat sous
le moteur.
ENGINE
MOTEUR

INSP
ADJ
3 - 54

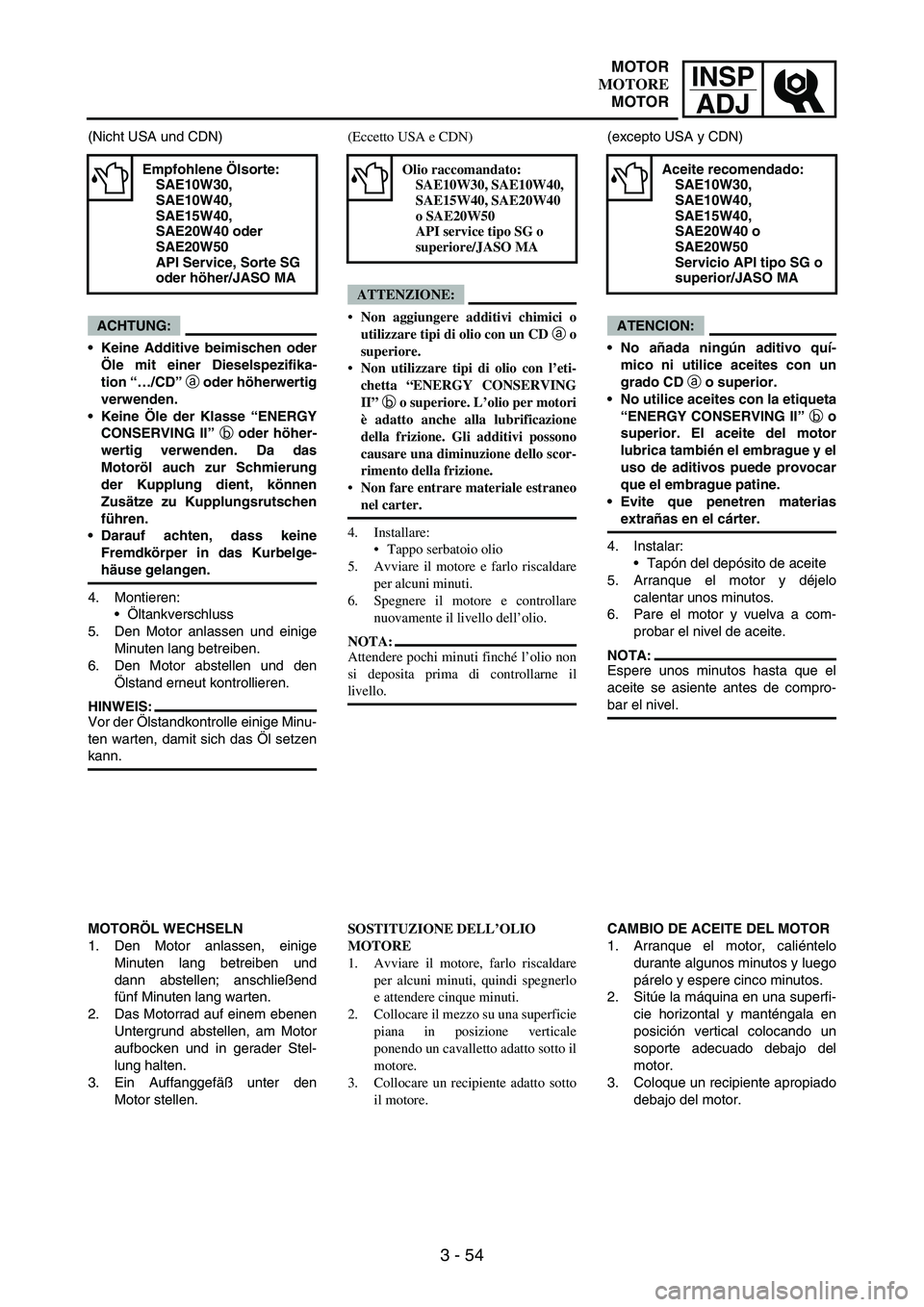

(Nicht USA und CDN)
ACHTUNG:
Keine Additive beimischen oder
Öle mit einer Dieselspezifika-
tion “…/CD” a oder höherwertig
verwenden.
Keine Öle der Klasse “ENERGY
CONSERVING II” b oder höher-
wertig verwenden. Da das
Motoröl auch zur Schmierung
der Kupplung dient, können
Zusätze zu Kupplungsrutschen
führen.
Darauf achten, dass keine
Fremdkörper in das Kurbelge-
häuse gelangen.
4. Montieren:
Öltankverschluss
5. Den Motor anlassen und einige
Minuten lang betreiben.
6. Den Motor abstellen und den
Ölstand erneut kontrollieren.
HINWEIS:
Vor der Ölstandkontrolle einige Minu-
ten warten, damit sich das Öl setzen
kann.
Empfohlene Ölsorte:
SAE10W30,
SAE10W40,
SAE15W40,
SAE20W40 oder
SAE20W50
API Service, Sorte SG
oder höher/JASO MA
MOTORÖL WECHSELN
1. Den Motor anlassen, einige
Minuten lang betreiben und
dann abstellen; anschließend
fünf Minuten lang warten.
2. Das Motorrad auf einem ebenen
Untergrund abstellen, am Motor
aufbocken und in gerader Stel-
lung halten.
3. Ein Auffanggefäß unter den
Motor stellen.(Eccetto USA e CDN)
ATTENZIONE:
Non aggiungere additivi chimici o
utilizzare tipi di olio con un CD a o
superiore.
Non utilizzare tipi di olio con l’eti-
chetta “ENERGY CONSERVING
II” b o superiore. L’olio per motori
è adatto anche alla lubrificazione
della frizione. Gli additivi possono
causare una diminuzione dello scor-
rimento della frizione.
Non fare entrare materiale estraneo
nel carter.
4. Installare:
Tappo serbatoio olio
5. Avviare il motore e farlo riscaldare
per alcuni minuti.
6. Spegnere il motore e controllare
nuovamente il livello dell’olio.
NOTA:
Attendere pochi minuti finché l’olio non
si deposita prima di controllarne il
livello.
Olio raccomandato:
SAE10W30, SAE10W40,
SAE15W40, SAE20W40
o SAE20W50
API service tipo SG o
superiore/JASO MA
SOSTITUZIONE DELL’OLIO
MOTORE
1. Avviare il motore, farlo riscaldare
per alcuni minuti, quindi spegnerlo
e attendere cinque minuti.
2. Collocare il mezzo su una superficie
piana in posizione verticale
ponendo un cavalletto adatto sotto il
motore.
3. Collocare un recipiente adatto sotto
il motore. (excepto USA y CDN)
ATENCION:
No añada ningún aditivo quí-
mico ni utilice aceites con un
grado CD a o superior.
No utilice aceites con la etiqueta
“ENERGY CONSERVING II” b o
superior. El aceite del motor
lubrica también el embrague y el
uso de aditivos puede provocar
que el embrague patine.
Evite que penetren materias
extrañas en el cárter.
4. Instalar:
Tapón del depósito de aceite
5. Arranque el motor y déjelo
calentar unos minutos.
6. Pare el motor y vuelva a com-
probar el nivel de aceite.
NOTA:
Espere unos minutos hasta que el
aceite se asiente antes de compro-
bar el nivel.
Aceite recomendado:
SAE10W30,
SAE10W40,
SAE15W40,
SAE20W40 o
SAE20W50
Servicio API tipo SG o
superior/JASO MA
CAMBIO DE ACEITE DEL MOTOR
1. Arranque el motor, caliéntelo
durante algunos minutos y luego
párelo y espere cinco minutos.
2. Sitúe la máquina en una superfi-
cie horizontal y manténgala en
posición vertical colocando un
soporte adecuado debajo del
motor.
3. Coloque un recipiente apropiado
debajo del motor.
MOTOR
MOTORE
MOTOR

3 - 55
INSP
ADJ
4. Remove:
Engine guard
1
Bolt (oil tank)
2
Washer
3
Oil filler cap
4
Oil tank drain bolt
5
Crankcase oil drain bolt
6
Oil filter element drain bolt
7
Drain the crankcase and oil
tank of its oil.
6
5
5. Remove:
Oil hose clamp
1
Bolt (oil hose)
Oil hose
2
Oil strainer
3
6. Inspect:
Oil strainer
Clogged
→ Blow.
7. If the oil filter is to be replaced
during this oil change, remove
the following parts and reinstall
them.
Replacement steps:
Remove the oil filter element
cover
1 and oil filter element
2.
Check the O-rings
3, if cracked
or damaged, replace them with
a new one.
Install the oil filter element and
oil filter element cover.
T R..
Oil filter element cover:
10 Nm
(1.0 m  kg, 7.2 ft  lb)
3 1 2
4. Déposer:
Protège-carter 1
Boulon (réservoir d’huile) 2
Rondelle 3
Capuchon de l’orifice de remplis-
sage d’huile 4
Boulon de vidange du réservoir
d’huile 5
Boulon de vidange d’huile du
carter moteur 6
Boulon de vidange de l’élément
de filtre à huile 7
Vidanger le carter moteur et le
réservoir d’huile.
5. Déposer:
Collier de durit d’huile 1
Boulon (durit d’huile)
Durit d’huile 2
Crépine à huile 3
6. Contrôler:
Crépine à huile
Obstruée
→ Souffler.
7. Si le filtre à huile doit être remplacé
à l’occasion du changement d’huile,
déposer et remonter les pièces sui-
vantes.
Etapes de remplacement:
Déposer le couvercle d’élément de
filtre à huile 1 et l’élément de fil-
tre à huile 2.
Contrôler les joints toriques 3,
s’ils sont fissurés ou endommagés,
les remplacer par des neufs.
Monter l’élément de filtre à huile
et son couvercle.
T R..
Couvercle d’élément de
filtre à huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)

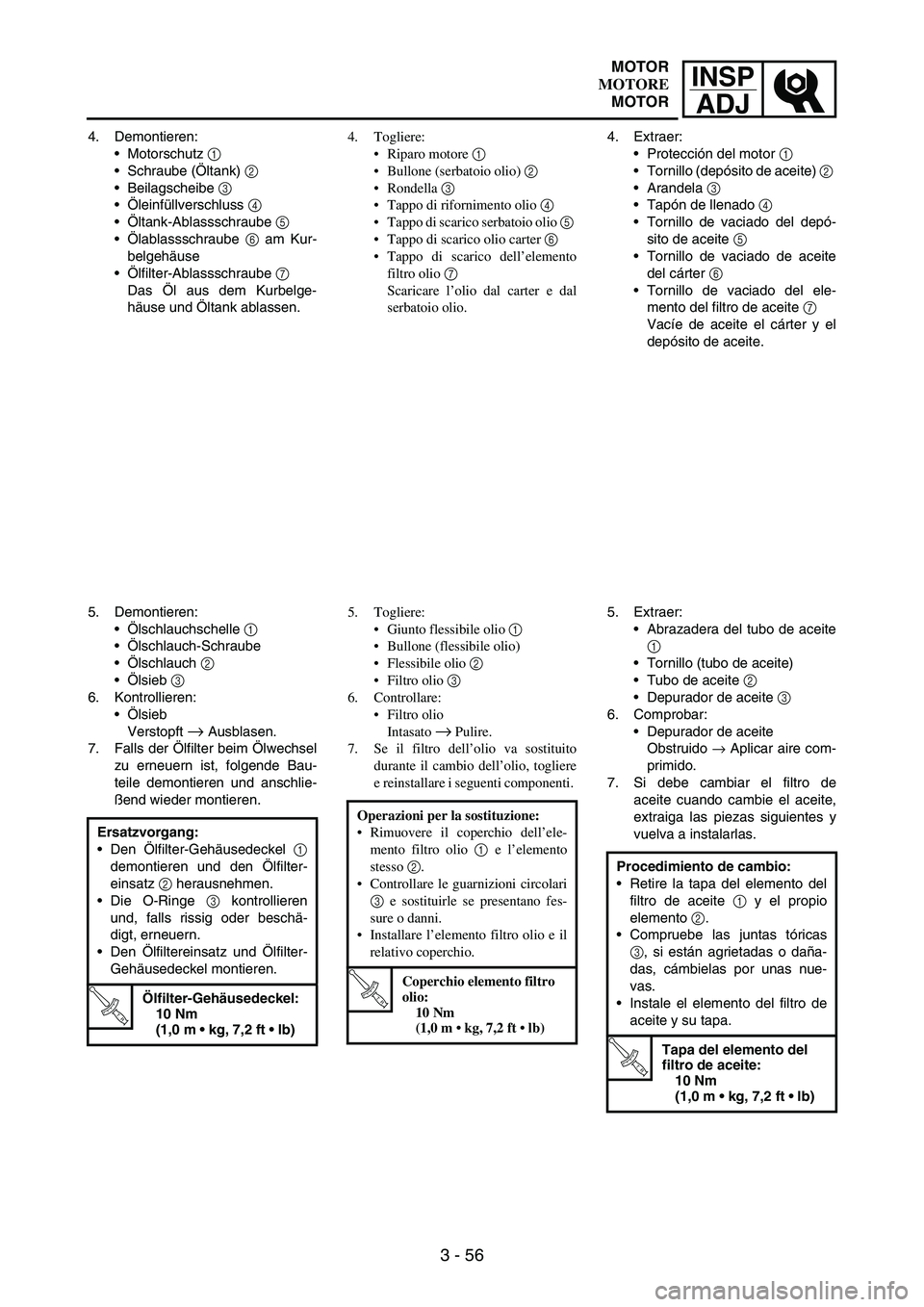

ENGINE
MOTEUR

INSP
ADJ
3 - 56
4. Demontieren:
Motorschutz
1
Schraube (Öltank)
2
Beilagscheibe
3
Öleinfüllverschluss
4
Öltank-Ablassschraube
5
Ölablassschraube
6 am Kur-
belgehäuse
Ölfilter-Ablassschraube
7
Das Öl aus dem Kurbelge-
häuse und Öltank ablassen.
5. Demontieren:
Ölschlauchschelle
1
Ölschlauch-Schraube
Ölschlauch
2
Ölsieb
3
6. Kontrollieren:
Ölsieb
Verstopft
→ Ausblasen.
7. Falls der Ölfilter beim Ölwechsel
zu erneuern ist, folgende Bau-
teile demontieren und anschlie-
ßend wieder montieren.
Ersatzvorgang:
Den Ölfilter-Gehäusedeckel
1
demontieren und den Ölfilter-
einsatz
2 herausnehmen.
Die O-Ringe
3 kontrollieren
und, falls rissig oder beschä-
digt, erneuern.
Den Ölfiltereinsatz und Ölfilter-
Gehäusedeckel montieren.
T R..
Ölfilter-Gehäusedeckel:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
4. Togliere:
Riparo motore 1
Bullone (serbatoio olio) 2
Rondella 3
Tappo di rifornimento olio 4
Tappo di scarico serbatoio olio 5
Tappo di scarico olio carter 6
Tappo di scarico dell’elemento
filtro olio 7
Scaricare l’olio dal carter e dal
serbatoio olio.
5. Togliere:
Giunto flessibile olio 1
Bullone (flessibile olio)
Flessibile olio 2
Filtro olio 3
6. Controllare:
Filtro olio
Intasato
→ Pulire.
7. Se il filtro dell’olio va sostituito
durante il cambio dell’olio, togliere
e reinstallare i seguenti componenti.
Operazioni per la sostituzione:
Rimuovere il coperchio dell’ele-
mento filtro olio 1 e l’elemento
stesso 2.
Controllare le guarnizioni circolari
3 e sostituirle se presentano fes-
sure o danni.
Installare l’elemento filtro olio e il
relativo coperchio.
T R..
Coperchio elemento filtro
olio:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
4. Extraer:
Protección del motor
1
Tornillo (depósito de aceite)
2
Arandela
3
Tapón de llenado
4
Tornillo de vaciado del depó-
sito de aceite
5
Tornillo de vaciado de aceite
del cárter
6
Tornillo de vaciado del ele-
mento del filtro de aceite
7
Vacíe de aceite el cárter y el
depósito de aceite.
5. Extraer:
Abrazadera del tubo de aceite
1
Tornillo (tubo de aceite)
Tubo de aceite
2
Depurador de aceite
3
6. Comprobar:
Depurador de aceite
Obstruido
→ Aplicar aire com-
primido.
7. Si debe cambiar el filtro de
aceite cuando cambie el aceite,
extraiga las piezas siguientes y
vuelva a instalarlas.
Procedimiento de cambio:
Retire la tapa del elemento del
filtro de aceite
1 y el propio
elemento
2.
Compruebe las juntas tóricas
3, si están agrietadas o daña-
das, cámbielas por unas nue-
vas.
Instale el elemento del filtro de
aceite y su tapa.
T R..
Tapa del elemento del
filtro de aceite:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
MOTOR
MOTORE
MOTOR

3 - 57
INSP
ADJ
8. Install:
O-ring
1
Oil strainer
2
Oil hose
Bolt (oil hose)
Oil hose clamp
9. Install:
Copper washer
Oil filter element drain bolt
Crankcase oil drain bolt
Oil tank drain bolt
Engine guard
10. Fill:
Engine oil
11. Check:
Oil leakage
12. Install:
Oil filler cap
Washer (oil tank)
Bolt (oil tank)
13. Check:
Engine oil level
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
Oil quantity:
Periodic oil change:
1.1 L
(0.97 Imp qt,
1.16 US qt)
With oil filter
replacement:
1.2 L
(1.06 Imp qt,
1.27 US qt)
Total amount:
1.4 L
(1.23 Imp qt,
1.48 US qt)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
1
2
New
New
8. Monter:
Joint torique 1
Crépine à huile 2
Durit d’huile
Boulon (durit d’huile)
Collier de durit d’huile
9. Monter:
Rondelle en cuivre
Boulon de vidange de l’élément
de filtre à huile
Boulon de vidange d’huile du
carter moteur
Boulon de vidange du réservoir
d’huile
Protège-carter
10. Remplir:
Huile moteur
11. Contrôler:
Fuites d’huile
12. Monter:
Capuchon de l’orifice de remplis-
sage d’huile
Rondelle (réservoir d’huile)
Boulon (réservoir d’huile)
13. Contrôler:
Niveau d’huile moteur
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
Quantité d’huile:
Vidange périodique:
1,1 L
(0,97 Imp qt,
1,16 US qt)
Avec remplacement du
filtre à huile:
1,2 L
(1,06 Imp qt,
1,27 US qt)
Quantité totale:
1,4 L
(1,23 Imp qt,
1,48 US qt)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
New
New

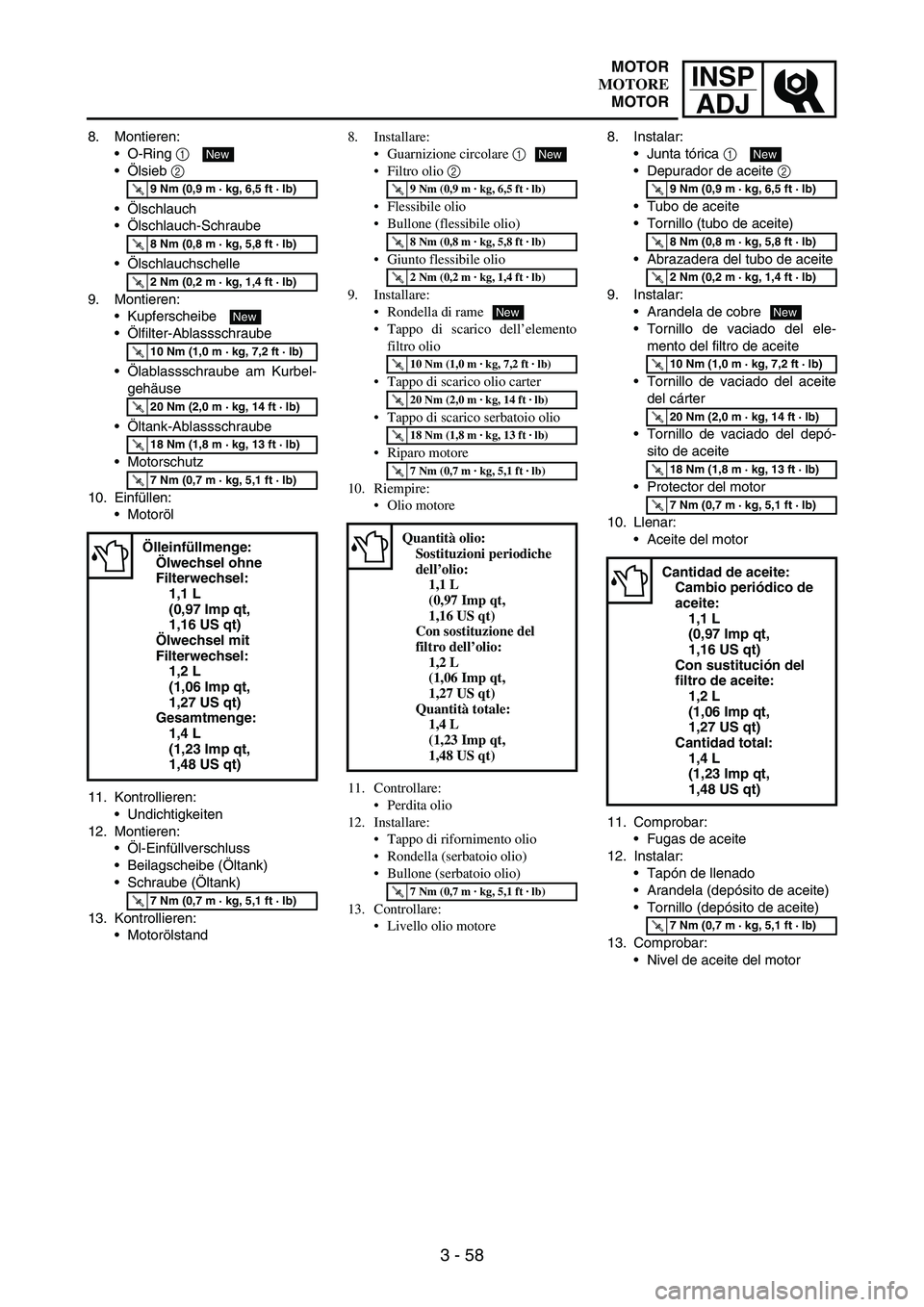

ENGINE
MOTEUR

INSP
ADJ
3 - 58
8. Montieren:
O-Ring
1
Ölsieb
2
Ölschlauch
Ölschlauch-Schraube
Ölschlauchschelle
9. Montieren:
Kupferscheibe
Ölfilter-Ablassschraube
Ölablassschraube am Kurbel-
gehäuse
Öltank-Ablassschraube
Motorschutz
10. Einfüllen:
Motoröl
11. Kontrollieren:
Undichtigkeiten
12. Montieren:
Öl-Einfüllverschluss
Beilagscheibe (Öltank)
Schraube (Öltank)
13. Kontrollieren:
Motorölstand
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
Ölleinfüllmenge:
Ölwechsel ohne
Filterwechsel:
1,1 L
(0,97 Imp qt,
1,16 US qt)
Ölwechsel mit
Filterwechsel:
1,2 L
(1,06 Imp qt,
1,27 US qt)
Gesamtmenge:
1,4 L
(1,23 Imp qt,
1,48 US qt)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
New
New
8. Installare:
Guarnizione circolare 1
Filtro olio 2
Flessibile olio
Bullone (flessibile olio)
Giunto flessibile olio
9. Installare:
Rondella di rame
Tappo di scarico dell’elemento
filtro olio
Tappo di scarico olio carter
Tappo di scarico serbatoio olio
Riparo motore
10. Riempire:
Olio motore
11. Controllare:
Perdita olio
12. Installare:
Tappo di rifornimento olio
Rondella (serbatoio olio)
Bullone (serbatoio olio)
13. Controllare:
Livello olio motore
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
Quantità olio:
Sostituzioni periodiche
dell’olio:
1,1 L
(0,97 Imp qt,
1,16 US qt)
Con sostituzione del
filtro dell’olio:
1,2 L
(1,06 Imp qt,
1,27 US qt)
Quantità totale:
1,4 L
(1,23 Imp qt,
1,48 US qt)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
New
New
8. Instalar:
Junta tórica
1
Depurador de aceite
2
Tubo de aceite
Tornillo (tubo de aceite)
Abrazadera del tubo de aceite
9. Instalar:
Arandela de cobre
Tornillo de vaciado del ele-
mento del filtro de aceite
Tornillo de vaciado del aceite
del cárter
Tornillo de vaciado del depó-
sito de aceite
Protector del motor
10. Llenar:
Aceite del motor
11. Comprobar:
Fugas de aceite
12. Instalar:
Tapón de llenado
Arandela (depósito de aceite)
Tornillo (depósito de aceite)
13. Comprobar:
Nivel de aceite del motor
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
Cantidad de aceite:
Cambio periódico de
aceite:
1,1 L
(0,97 Imp qt,
1,16 US qt)
Con sustitución del
filtro de aceite:
1,2 L
(1,06 Imp qt,
1,27 US qt)
Cantidad total:
1,4 L
(1,23 Imp qt,
1,48 US qt)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
New
New
MOTOR
MOTORE
MOTOR

3 - 59
INSP
ADJ
OIL PRESSURE INSPECTION
1. Check:
Oil pressure
Checking steps:
Slightly loosen the oil pressure
check bolt
1.
Start the engine and keep it
idling until oil starts to seep from
the oil pressure check bolt. If no
oil comes out after one minute,
turn the engine off so it will not
seize.
Check oil passages and oil
pump for damage or leakage.
Start the engine after solving
the problem(s) and recheck the
oil pressure.
Tighten the oil pressure check
bolt.
T R..
Oil pressure check bolt:
10 Nm
(1.0 m  kg, 7.2 ft  lb)
ENGINE IDLING SPEED
ADJUSTMENT
1. Start the engine and thoroughly
warm it up.
2. Adjust:
Engine idling speed
Adjustment steps:
Turn the throttle stop screw
1
until the specified engine idling
speed.
NOTE:Using a digital engine tachometer
for idle speed adjustment, detect
the engine idling speed by bring-
ing the sensing element
c of the
engine tachometer close to the
ignition coil
2.
To increase idle speed →
Turn the throttle stop screw
1 in a.
To decrease idle speed →
Turn the throttle stop screw
1 out b.
Engine idling speed:
1,750 ~ 1,950 r/min
c2
CONTROLE DE LA PRESSION
D’HUILE
1. Contrôler:
Pression d’huile
REGLAGE DU REGIME DE
RALENTI DU MOTEUR
1. Mettre le moteur en marche et bien
le laisser chauffer.
2. Régler:
Régime de ralenti Etapes du contrôle:
Desserrer légèrement le boulon de
contrôle de la pression d’huile 1.
Lancer le moteur et le laisser tour-
ner au ralenti jusqu’à ce que l’huile
commence à suinter par le boulon
de contrôle de la pression d’huile.
Si l’huile ne s’écoule toujours pas
après une minute, couper immédia-
tement le moteur afin qu’il ne se
grippe pas.
Vérifier que les passages d’huile et
la pompe à huile ne sont pas
endommagés ou ne présentent pas
de fuites.
Après avoir résolu le(s) pro-
blème(s), démarrer le moteur et
contrôler à nouveau la pression
d’huile.
Serrer le boulon de contrôle de la
pression d’huile.
T R..
Boulon de contrôle de la
pression d’huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Étapes du réglage:
Tourner la vis de butée de papillon
des gaz 1 jusqu’à obtention de la
vitesse de ralenti spécifiée.
N.B.:
A l’aide d’un compte-tours moteur
numérique pour réglage du ralenti,
déterminer le régime de ralenti en
approchant le capteur c du compte-
tours de la bobine d’allumage 2.
Pour augmenter le régime de
ralenti → Serrer la vis de butée
de papillon des gaz 1 dans le
sens a.
Pour diminuer le régime de ralenti
→ Tourner la vis de butée de
papillon des gaz 1 dans le sens
b.
Régime de ralenti:
1.750 à 1.950 tr/min
ENGINE
MOTEUR
