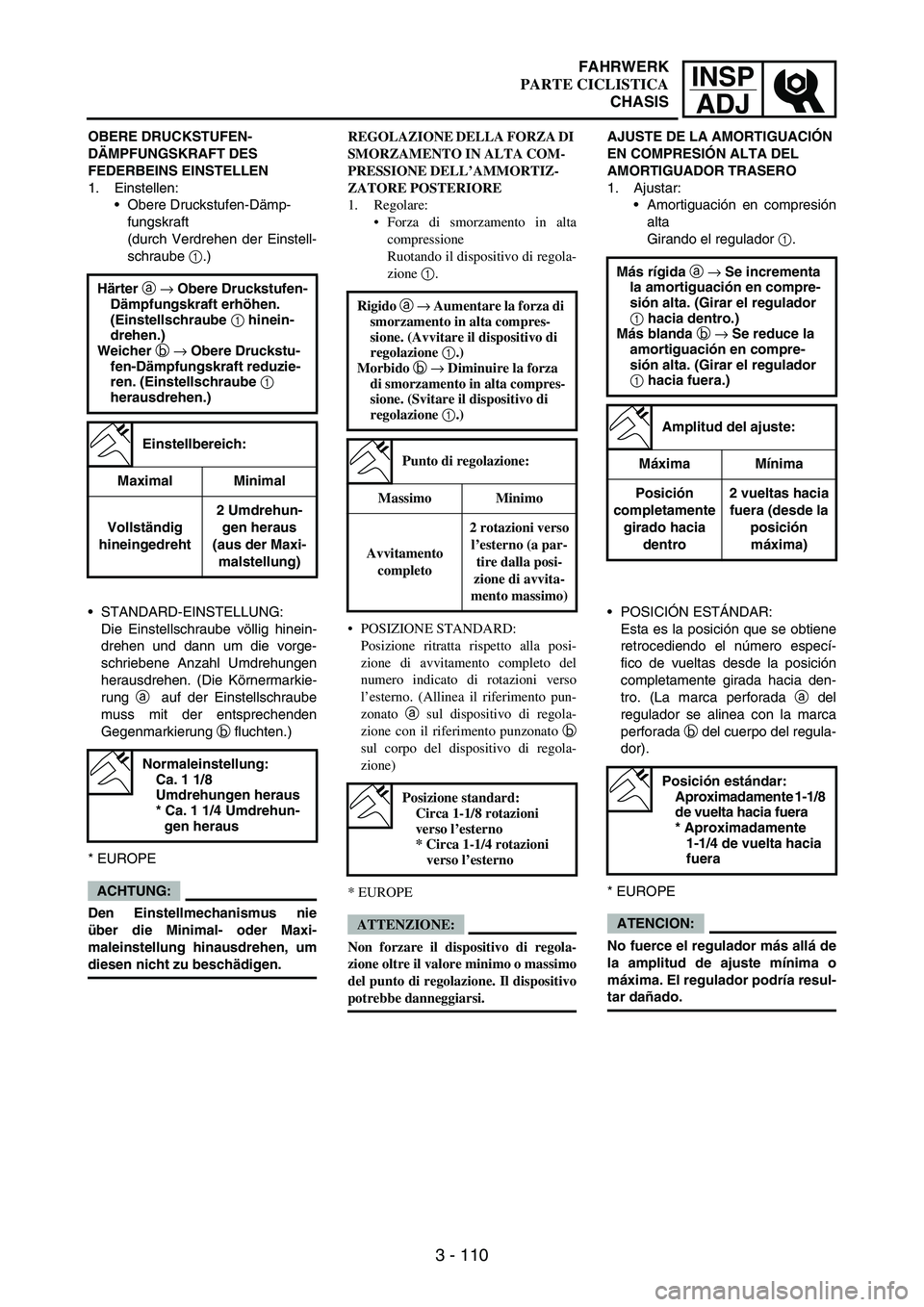

OBERE DRUCKSTUFEN-
DÄMPFUNGSKRAFT DES
FEDERBEINS EINSTELLEN
1. Einstellen:
Obere Druckstufen-Dämp-
fungskraft
(durch Verdrehen der Einstell-
schraube
1.)
Härter a → Obere Druckstufen-
Dämpfungskraft erhöhen.
(Einstellschraube 1 hinein-
drehen.)
Weicher b → Obere Druckstu-
fen-Dämpfungskraft reduzie-
ren. (Einstellschraube 1
herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig
hineingedreht2 Umdrehun-
gen heraus
(aus der Maxi-
malstellung)
STANDARD-EINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Umdrehungen
herausdrehen. (Die Körnermarkie-
rung
a auf der Einstellschraube
muss mit der entsprechenden
Gegenmarkierung
b fluchten.)
* EUROPE
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maxi-
maleinstellung hinausdrehen, um
diesen nicht zu beschädigen.
Normaleinstellung:
Ca. 1 1/8
Umdrehungen heraus
* Ca. 1 1/4 Umdrehun-
gen heraus
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN ALTA COM-
PRESSIONE DELL’AMMORTIZ-
ZATORE POSTERIORE
1. Regolare:
Forza di smorzamento in alta
compressione
Ruotando il dispositivo di regola-
zione 1.
POSIZIONE STANDARD:
Posizione ritratta rispetto alla posi-
zione di avvitamento completo del
numero indicato di rotazioni verso
l’esterno. (Allinea il riferimento pun-
zonato a sul dispositivo di regola-
zione con il riferimento punzonato b
sul corpo del dispositivo di regola-
zione)
* EUROPE
ATTENZIONE:
Non forzare il dispositivo di regola-
zione oltre il valore minimo o massimo
del punto di regolazione. Il dispositivo
potrebbe danneggiarsi. Rigido a → Aumentare la forza di
smorzamento in alta compres-
sione. (Avvitare il dispositivo di
regolazione 1.)
Morbido b → Diminuire la forza
di smorzamento in alta compres-
sione. (Svitare il dispositivo di
regolazione 1.)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo2 rotazioni verso
l’esterno (a par-
tire dalla posi-
zione di avvita-
mento massimo)
Posizione standard:
Circa 1-1/8 rotazioni
verso l’esterno
* Circa 1-1/4 rotazioni
verso l’esterno
AJUSTE DE LA AMORTIGUACIÓN
EN COMPRESIÓN ALTA DEL
AMORTIGUADOR TRASERO
1. Ajustar:
Amortiguación en compresión
alta
Girando el regulador
1.
Más rígida a → Se incrementa
la amortiguación en compre-
sión alta. (Girar el regulador
1 hacia dentro.)
Más blanda b → Se reduce la
amortiguación en compre-
sión alta. (Girar el regulador
1 hacia fuera.)
Amplitud del ajuste:
Máxima Mínima
Posición
completamente
girado hacia
dentro2 vueltas hacia
fuera (desde la
posición
máxima)
POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número especí-
fico de vueltas desde la posición
completamente girada hacia den-
tro. (La marca perforada
a del
regulador se alinea con la marca
perforada
b del cuerpo del regula-
dor).
* EUROPE
ATENCION:
No fuerce el regulador más allá de
la amplitud de ajuste mínima o
máxima. El regulador podría resul-
tar dañado.
Posición estándar:
Aproximadamente 1-1/8
de vuelta hacia fuera
* Aproximadamente
1-1/4 de vuelta hacia
fuera
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 111
INSP
ADJ

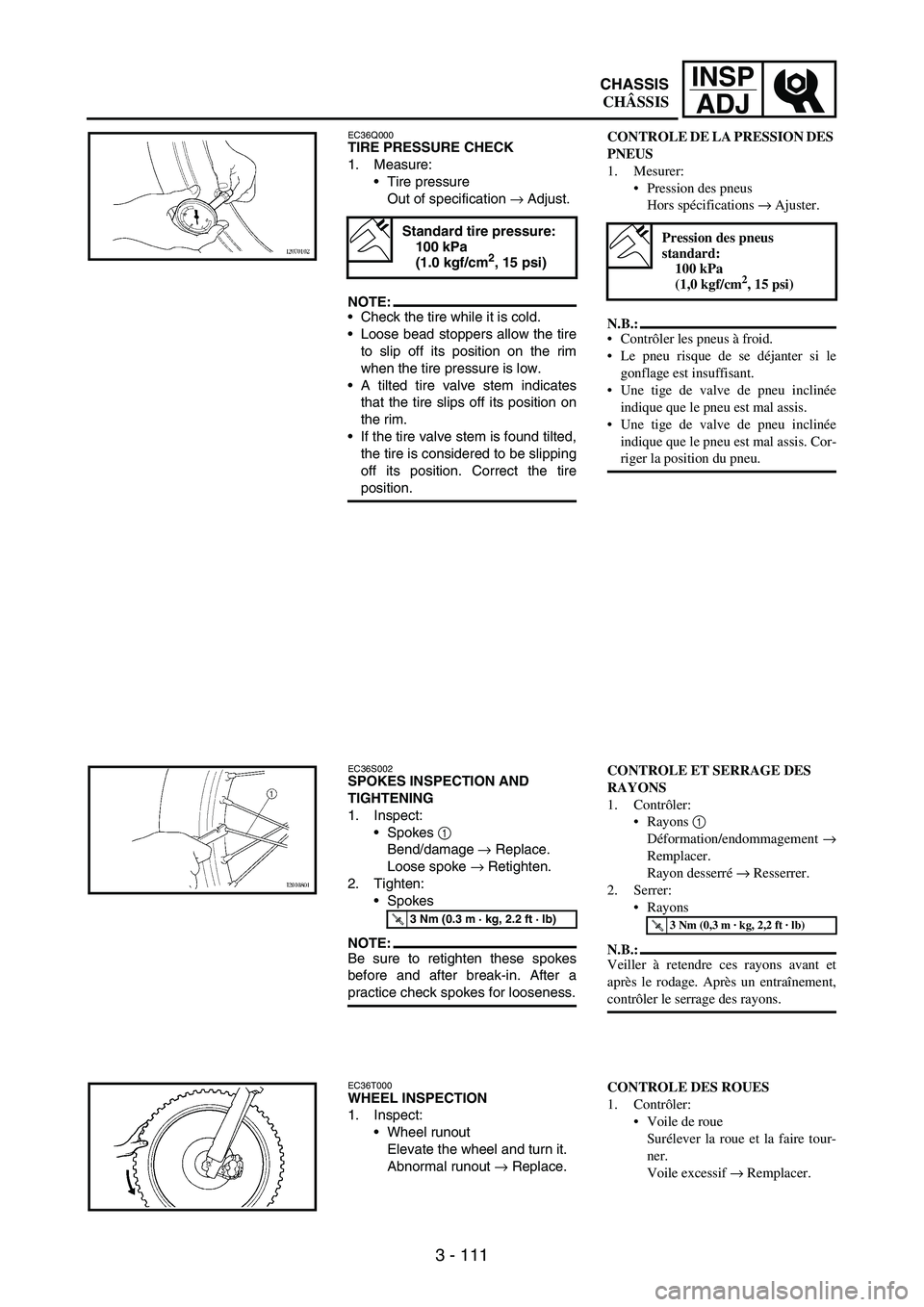

EC36Q000TIRE PRESSURE CHECK
1. Measure:
Tire pressure
Out of specification
→ Adjust.
NOTE:Check the tire while it is cold.
Loose bead stoppers allow the tire
to slip off its position on the rim
when the tire pressure is low.
A tilted tire valve stem indicates
that the tire slips off its position on
the rim.
If the tire valve stem is found tilted,
the tire is considered to be slipping
off its position. Correct the tire
position.
Standard tire pressure:
100 kPa
(1.0 kgf/cm
2, 15 psi)
EC36S002SPOKES INSPECTION AND
TIGHTENING
1. Inspect:
Spokes
1
Bend/damage
→ Replace.
Loose spoke
→ Retighten.
2. Tighten:
Spokes
NOTE:Be sure to retighten these spokes
before and after break-in. After a
practice check spokes for looseness.
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
EC36T000WHEEL INSPECTION
1. Inspect:
Wheel runout
Elevate the wheel and turn it.
Abnormal runout
→ Replace.
CONTROLE DE LA PRESSION DES
PNEUS
1. Mesurer:
Pression des pneus
Hors spécifications → Ajuster.
N.B.:
Contrôler les pneus à froid.
Le pneu risque de se déjanter si le
gonflage est insuffisant.
Une tige de valve de pneu inclinée
indique que le pneu est mal assis.
Une tige de valve de pneu inclinée
indique que le pneu est mal assis. Cor-
riger la position du pneu.
Pression des pneus
standard:
100 kPa
(1,0 kgf/cm
2, 15 psi)
CONTROLE ET SERRAGE DES
RAYONS
1. Contrôler:
Rayons 1
Déformation/endommagement →
Remplacer.
Rayon desserré → Resserrer.
2. Serrer:
Rayons
N.B.:
Veiller à retendre ces rayons avant et
après le rodage. Après un entraînement,
contrôler le serrage des rayons.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
CONTROLE DES ROUES
1. Contrôler:
Voile de roue
Surélever la roue et la faire tour-
ner.
Voile excessif → Remplacer.
CHASSIS
CHÂSSIS

INSP
ADJ
3 - 112

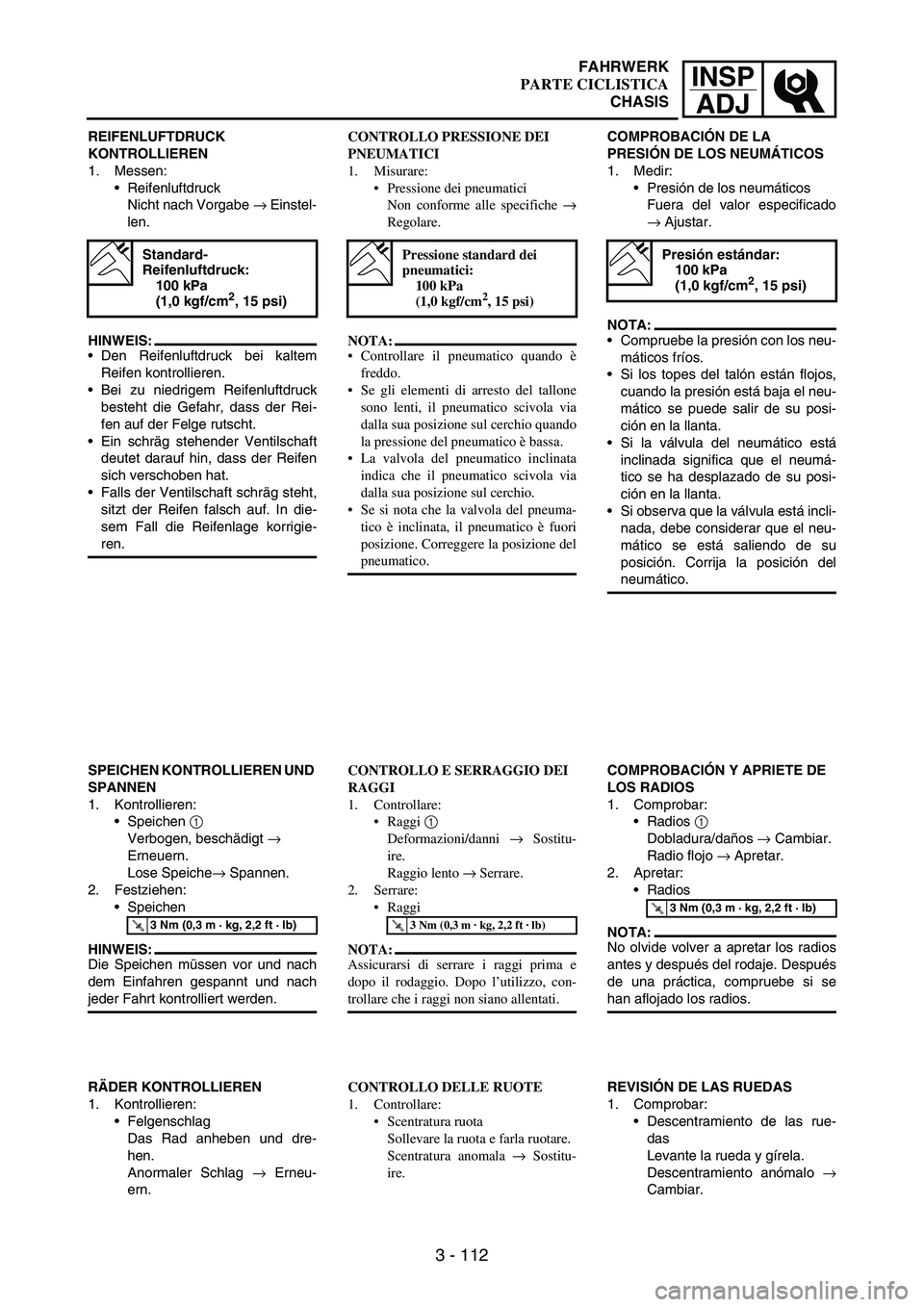

REIFENLUFTDRUCK
KONTROLLIEREN
1. Messen:
Reifenluftdruck
Nicht nach Vorgabe
→ Einstel-
len.
HINWEIS:
Den Reifenluftdruck bei kaltem
Reifen kontrollieren.
Bei zu niedrigem Reifenluftdruck
besteht die Gefahr, dass der Rei-
fen auf der Felge rutscht.
Ein schräg stehender Ventilschaft
deutet darauf hin, dass der Reifen
sich verschoben hat.
Falls der Ventilschaft schräg steht,
sitzt der Reifen falsch auf. In die-
sem Fall die Reifenlage korrigie-
ren.
Standard-
Reifenluftdruck:
100 kPa
(1,0 kgf/cm
2, 15 psi)
SPEICHEN KONTROLLIEREN UND
SPANNEN
1. Kontrollieren:
Speichen
1
Verbogen, beschädigt
→
Erneuern.
Lose Speiche
→ Spannen.
2. Festziehen:
Speichen
HINWEIS:
Die Speichen müssen vor und nach
dem Einfahren gespannt und nach
jeder Fahrt kontrolliert werden.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
RÄDER KONTROLLIEREN
1. Kontrollieren:
Felgenschlag
Das Rad anheben und dre-
hen.
Anormaler Schlag
→ Erneu-
ern.CONTROLLO PRESSIONE DEI
PNEUMATICI
1. Misurare:
Pressione dei pneumatici
Non conforme alle specifiche →
Regolare.
NOTA:
Controllare il pneumatico quando è
freddo.
Se gli elementi di arresto del tallone
sono lenti, il pneumatico scivola via
dalla sua posizione sul cerchio quando
la pressione del pneumatico è bassa.
La valvola del pneumatico inclinata
indica che il pneumatico scivola via
dalla sua posizione sul cerchio.
Se si nota che la valvola del pneuma-
tico è inclinata, il pneumatico è fuori
posizione. Correggere la posizione del
pneumatico.
Pressione standard dei
pneumatici:
100 kPa
(1,0 kgf/cm
2, 15 psi)
CONTROLLO E SERRAGGIO DEI
RAGGI
1. Controllare:
Raggi 1
Deformazioni/danni → Sostitu-
ire.
Raggio lento → Serrare.
2. Serrare:
Raggi
NOTA:
Assicurarsi di serrare i raggi prima e
dopo il rodaggio. Dopo l’utilizzo, con-
trollare che i raggi non siano allentati.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
CONTROLLO DELLE RUOTE
1. Controllare:
Scentratura ruota
Sollevare la ruota e farla ruotare.
Scentratura anomala → Sostitu-
ire.COMPROBACIÓN DE LA
PRESIÓN DE LOS NEUMÁTICOS
1. Medir:
Presión de los neumáticos
Fuera del valor especificado
→ Ajustar.
NOTA:
Compruebe la presión con los neu-
máticos fríos.
Si los topes del talón están flojos,
cuando la presión está baja el neu-
mático se puede salir de su posi-
ción en la llanta.
Si la válvula del neumático está
inclinada significa que el neumá-
tico se ha desplazado de su posi-
ción en la llanta.
Si observa que la válvula está incli-
nada, debe considerar que el neu-
mático se está saliendo de su
posición. Corrija la posición del
neumático.
Presión estándar:
100 kPa
(1,0 kgf/cm
2, 15 psi)
COMPROBACIÓN Y APRIETE DE
LOS RADIOS
1. Comprobar:
Radios
1
Dobladura/daños
→ Cambiar.
Radio flojo
→ Apretar.
2. Apretar:
Radios
NOTA:
No olvide volver a apretar los radios
antes y después del rodaje. Después
de una práctica, compruebe si se
han aflojado los radios.
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
REVISIÓN DE LAS RUEDAS
1. Comprobar:
Descentramiento de las rue-
das
Levante la rueda y gírela.
Descentramiento anómalo
→
Cambiar.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 113
INSP
ADJ
2. Inspect:
Bearing free play
Exist play
→ Replace.
EC36U013STEERING HEAD INSPECTION
AND ADJUSTMENT
1. Elevate the front wheel by plac-
ing a suitable stand under the
engine.
2. Check:
Steering stem
Grasp the bottom of the forks
and gently rock the fork
assembly back and forth.
Free play
→ Adjust steering
head.
3. Check:
Steering smooth action
Turn the handlebar lock to
lock.
Unsmooth action
→ Adjust
steering ring nut.
4. Adjust:
Steering ring nut
Steering ring nut adjustment
steps:
Remove the headlight.
Remove the handlebar and
upper bracket.
Loosen the steering ring nut
1
using the steering nut wrench
2.
Steering nut wrench:
YU-33975/90890-01403
Tighten the steering ring nut
3
using steering nut wrench
4.
NOTE:Apply the lithium soap base
grease on the thread of the
steering stem.
Set the torque wrench to the
steering nut wrench so that they
form a right angle.
Steering nut wrench:
YU-33975/90890-01403
T R..
Steering ring nut
(initial tightening):
38 Nm
(3.8 m  kg, 27 ft  lb)
2. Contrôler:
Jeu des roulements
Il y a du jeu → Remplacer.
CONTROLE ET REGLAGE DE LA
TETE DE FOURCHE
1. Surélever la roue avant en plaçant
un support adéquat sous le moteur.
2. Contrôler:
Colonne de direction
Saisir les bras de fourche par le
bas et secouer doucement la four-
che d’avant en arrière.
Jeu → Régler la tête de fourche.
3. Contrôler:
Fonctionnement régulier de la
direction
Tourner le guidon de butée à
butée.
Fonctionnement irrégulier →
Régler l’écrou de blocage de la
direction.
4. Régler:
Ecrou de blocage de la direction
Etapes de réglage de l’écrou de blo-
cage de la direction:
Déposer le phare.
Déposer le guidon et le té supé-
rieur.
Desserrer l’écrou de blocage de la
direction 1 à l’aide de la clé pour
écrou de direction 2.
Clé pour écrou de
direction:
YU-33975/90890-01403
Serrer l’écrou de blocage de la
direction 3 à l’aide de la clé pour
écrou de direction 4.
N.B.:
Appliquer de la graisse à savon de
lithium sur le filet de la colonne de
direction.
Adapter la clé dynamométrique à
la clé pour écrou de direction de
manière à ce qu’elles forment un
angle droit.
Clé pour écrou de
direction:
YU-33975/90890-01403
T R..
Ecrou de blocage de la
direction (serrage initial):
38 Nm
(3,8 m  kg, 27 ft  lb)
CHASSIS
CHÂSSIS

INSP
ADJ
3 - 114

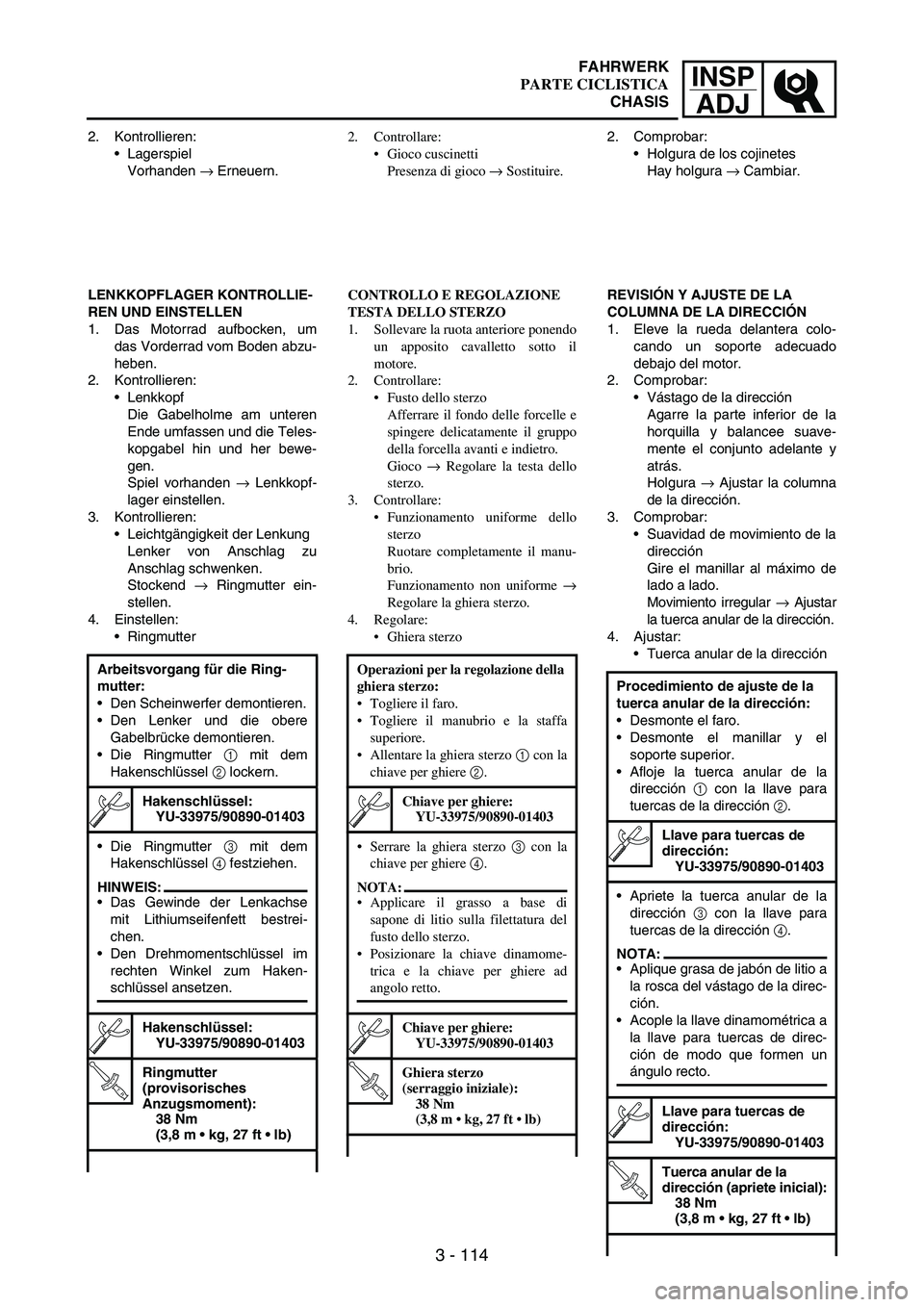

2. Kontrollieren:
Lagerspiel
Vorhanden
→ Erneuern.
LENKKOPFLAGER KONTROLLIE-
REN UND EINSTELLEN
1. Das Motorrad aufbocken, um
das Vorderrad vom Boden abzu-
heben.
2. Kontrollieren:
Lenkkopf
Die Gabelholme am unteren
Ende umfassen und die Teles-
kopgabel hin und her bewe-
gen.
Spiel vorhanden
→ Lenkkopf-
lager einstellen.
3. Kontrollieren:
Leichtgängigkeit der Lenkung
Lenker von Anschlag zu
Anschlag schwenken.
Stockend
→ Ringmutter ein-
stellen.
4. Einstellen:
Ringmutter
Arbeitsvorgang für die Ring-
mutter:
Den Scheinwerfer demontieren.
Den Lenker und die obere
Gabelbrücke demontieren.
Die Ringmutter
1 mit dem
Hakenschlüssel
2 lockern.
Hakenschlüssel:
YU-33975/90890-01403
Die Ringmutter
3 mit dem
Hakenschlüssel
4 festziehen.
HINWEIS:
Das Gewinde der Lenkachse
mit Lithiumseifenfett bestrei-
chen.
Den Drehmomentschlüssel im
rechten Winkel zum Haken-
schlüssel ansetzen.
Hakenschlüssel:
YU-33975/90890-01403
T R..
Ringmutter
(provisorisches
Anzugsmoment):
38 Nm
(3,8 m  kg, 27 ft  lb)
2. Controllare:
Gioco cuscinetti
Presenza di gioco → Sostituire.
CONTROLLO E REGOLAZIONE
TESTA DELLO STERZO
1. Sollevare la ruota anteriore ponendo
un apposito cavalletto sotto il
motore.
2. Controllare:
Fusto dello sterzo
Afferrare il fondo delle forcelle e
spingere delicatamente il gruppo
della forcella avanti e indietro.
Gioco → Regolare la testa dello
sterzo.
3. Controllare:
Funzionamento uniforme dello
sterzo
Ruotare completamente il manu-
brio.
Funzionamento non uniforme →
Regolare la ghiera sterzo.
4. Regolare:
Ghiera sterzo
Operazioni per la regolazione della
ghiera sterzo:
Togliere il faro.
Togliere il manubrio e la staffa
superiore.
Allentare la ghiera sterzo 1 con la
chiave per ghiere 2.
Chiave per ghiere:
YU-33975/90890-01403
Serrare la ghiera sterzo 3 con la
chiave per ghiere 4.
NOTA:
Applicare il grasso a base di
sapone di litio sulla filettatura del
fusto dello sterzo.
Posizionare la chiave dinamome-
trica e la chiave per ghiere ad
angolo retto.
Chiave per ghiere:
YU-33975/90890-01403
T R..
Ghiera sterzo
(serraggio iniziale):
38 Nm
(3,8 m  kg, 27 ft  lb)
2. Comprobar:
Holgura de los cojinetes
Hay holgura
→ Cambiar.
REVISIÓN Y AJUSTE DE LA
COLUMNA DE LA DIRECCIÓN
1. Eleve la rueda delantera colo-
cando un soporte adecuado
debajo del motor.
2. Comprobar:
Vástago de la dirección
Agarre la parte inferior de la
horquilla y balancee suave-
mente el conjunto adelante y
atrás.
Holgura
→ Ajustar la columna
de la dirección.
3. Comprobar:
Suavidad de movimiento de la
dirección
Gire el manillar al máximo de
lado a lado.
Movimiento irregular
→ Ajustar
la tuerca anular de la dirección.
4. Ajustar:
Tuerca anular de la dirección
Procedimiento de ajuste de la
tuerca anular de la dirección:
Desmonte el faro.
Desmonte el manillar y el
soporte superior.
Afloje la tuerca anular de la
dirección
1 con la llave para
tuercas de la dirección
2.
Llave para tuercas de
dirección:
YU-33975/90890-01403
Apriete la tuerca anular de la
dirección
3 con la llave para
tuercas de la dirección
4.
NOTA:
Aplique grasa de jabón de litio a
la rosca del vástago de la direc-
ción.
Acople la llave dinamométrica a
la llave para tuercas de direc-
ción de modo que formen un
ángulo recto.
Llave para tuercas de
dirección:
YU-33975/90890-01403
T R..
Tuerca anular de la
dirección (apriete inicial):
38 Nm
(3,8 m  kg, 27 ft  lb)
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 115
INSP
ADJ

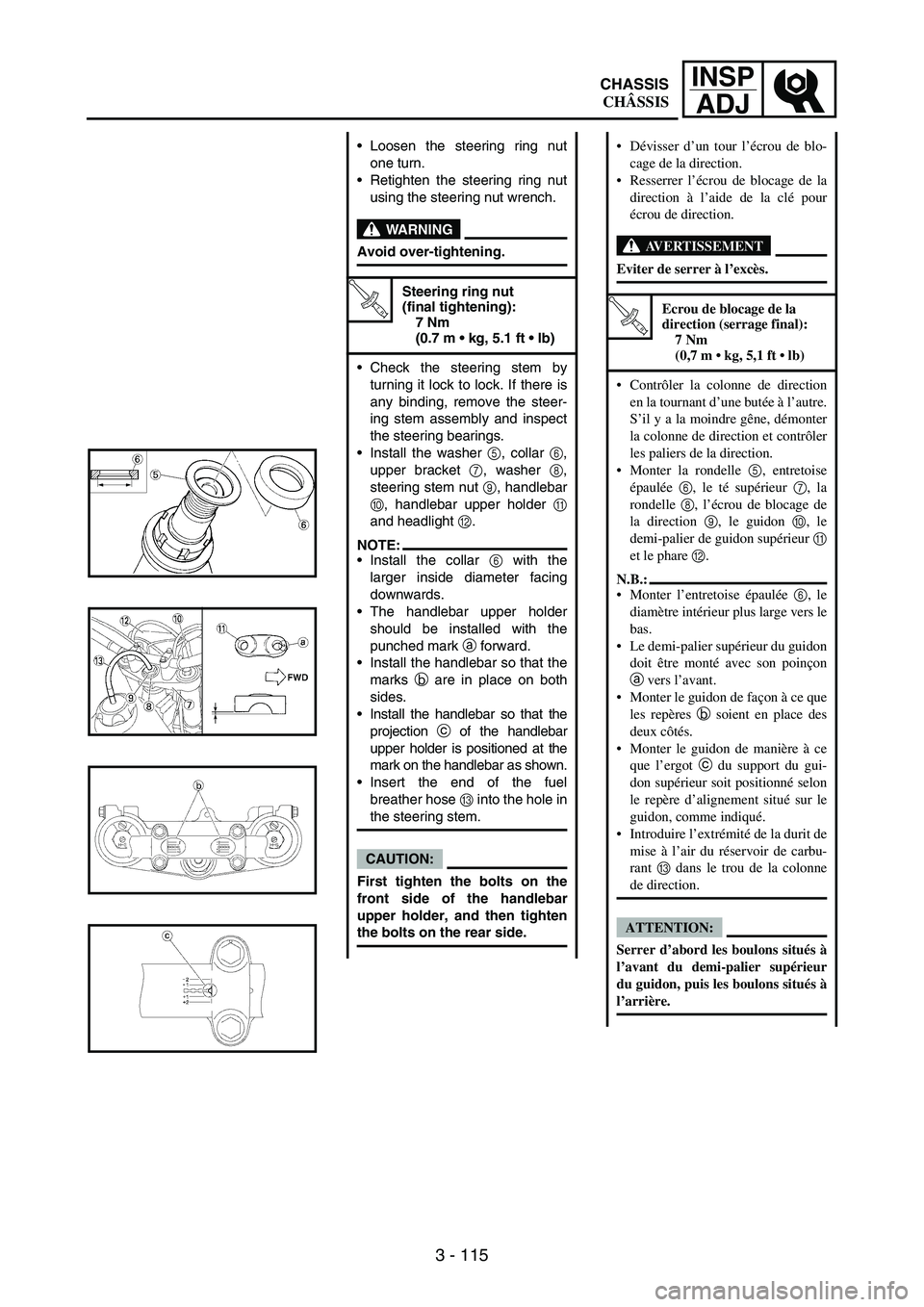

Loosen the steering ring nut
one turn.
Retighten the steering ring nut
using the steering nut wrench.
WARNING
Avoid over-tightening.
T R..
Steering ring nut
(final tightening):
7 Nm
(0.7 m  kg, 5.1 ft  lb)
Check the steering stem by
turning it lock to lock. If there is
any binding, remove the steer-
ing stem assembly and inspect
the steering bearings.
Install the washer
5, collar
6,
upper bracket
7, washer
8,
steering stem nut
9, handlebar
0, handlebar upper holder
A
and headlight
B.
NOTE:Install the collar
6 with the
larger inside diameter facing
downwards.
The handlebar upper holder
should be installed with the
punched mark
a forward.
Install the handlebar so that the
marks
b are in place on both
sides.
Install the handlebar so that the
projection
c of the handlebar
upper holder is positioned at the
mark on the handlebar as shown.
Insert the end of the fuel
breather hose
C into the hole in
the steering stem.
CAUTION:
First tighten the bolts on the
front side of the handlebar
upper holder, and then tighten
the bolts on the rear side.
Dévisser d’un tour l’écrou de blo-
cage de la direction.
Resserrer l’écrou de blocage de la
direction à l’aide de la clé pour
écrou de direction.
AVERTISSEMENT
Eviter de serrer à l’excès.
T R..
Ecrou de blocage de la
direction (serrage final):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Contrôler la colonne de direction
en la tournant d’une butée à l’autre.
S’il y a la moindre gêne, démonter
la colonne de direction et contrôler
les paliers de la direction.
Monter la rondelle 5, entretoise
épaulée 6, le té supérieur 7, la
rondelle 8, l’écrou de blocage de
la direction 9, le guidon 0, le
demi-palier de guidon supérieur A
et le phare B.
N.B.:
Monter l’entretoise épaulée 6, le
diamètre intérieur plus large vers le
bas.
Le demi-palier supérieur du guidon
doit être monté avec son poinçon
a vers l’avant.
Monter le guidon de façon à ce que
les repères b soient en place des
deux côtés.
Monter le guidon de manière à ce
que l’ergot c du support du gui-
don supérieur soit positionné selon
le repère d’alignement situé sur le
guidon, comme indiqué.
Introduire l’extrémité de la durit de
mise à l’air du réservoir de carbu-
rant C dans le trou de la colonne
de direction.
ATTENTION:
Serrer d’abord les boulons situés à
l’avant du demi-palier supérieur
du guidon, puis les boulons situés à
l’arrière.
CHASSIS
CHÂSSIS

INSP
ADJ
3 - 116

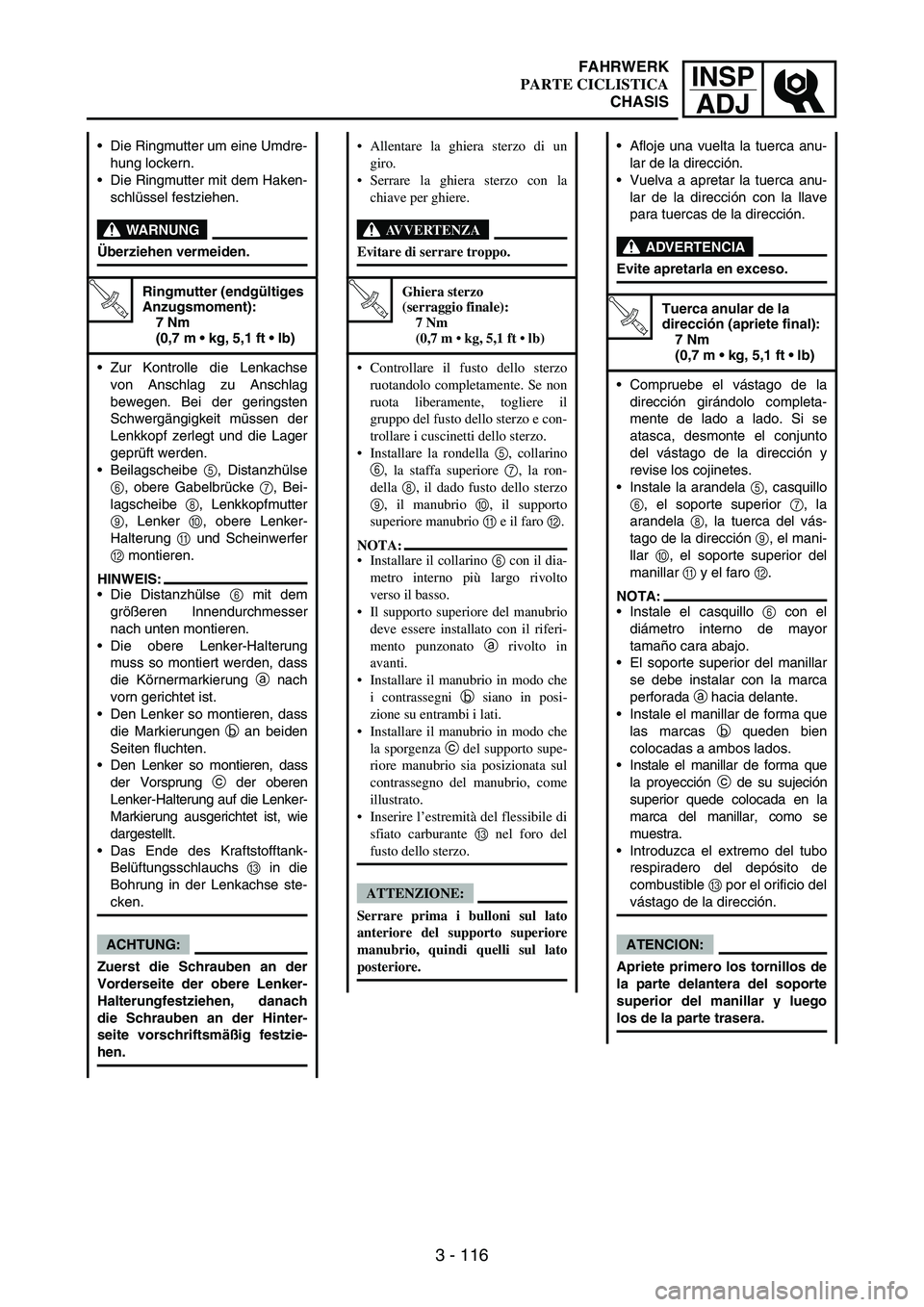

Die Ringmutter um eine Umdre-
hung lockern.
Die Ringmutter mit dem Haken-
schlüssel festziehen.
WARNUNG
Überziehen vermeiden.
T R..
Ringmutter (endgültiges
Anzugsmoment):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Zur Kontrolle die Lenkachse
von Anschlag zu Anschlag
bewegen. Bei der geringsten
Schwergängigkeit müssen der
Lenkkopf zerlegt und die Lager
geprüft werden.
Beilagscheibe
5, Distanzhülse
6, obere Gabelbrücke
7, Bei-
lagscheibe
8, Lenkkopfmutter
9, Lenker
0, obere Lenker-
Halterung
A und Scheinwerfer
B montieren.
HINWEIS:
Die Distanzhülse
6 mit dem
größeren Innendurchmesser
nach unten montieren.
Die obere Lenker-Halterung
muss so montiert werden, dass
die Körnermarkierung
a nach
vorn gerichtet ist.
Den Lenker so montieren, dass
die Markierungen
b an beiden
Seiten fluchten.
Den Lenker so montieren, dass
der Vorsprung
c der oberen
Lenker-Halterung auf die Lenker-
Markierung ausgerichtet ist, wie
dargestellt.
Das Ende des Kraftstofftank-
Belüftungsschlauchs
C in die
Bohrung in der Lenkachse ste-
cken.
ACHTUNG:
Zuerst die Schrauben an der
Vorderseite der obere Lenker-
Halterungfestziehen, danach
die Schrauben an der Hinter-
seite vorschriftsmäßig festzie-
hen.
Allentare la ghiera sterzo di un
giro.
Serrare la ghiera sterzo con la
chiave per ghiere.
AVVERTENZA
Evitare di serrare troppo.
T R..
Ghiera sterzo
(serraggio finale):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Controllare il fusto dello sterzo
ruotandolo completamente. Se non
ruota liberamente, togliere il
gruppo del fusto dello sterzo e con-
trollare i cuscinetti dello sterzo.
Installare la rondella 5, collarino
6, la staffa superiore 7, la ron-
della 8, il dado fusto dello sterzo
9, il manubrio 0, il supporto
superiore manubrio A e il faro B.
NOTA:
Installare il collarino 6 con il dia-
metro interno più largo rivolto
verso il basso.
Il supporto superiore del manubrio
deve essere installato con il riferi-
mento punzonato a rivolto in
avanti.
Installare il manubrio in modo che
i contrassegni b siano in posi-
zione su entrambi i lati.
Installare il manubrio in modo che
la sporgenza c del supporto supe-
riore manubrio sia posizionata sul
contrassegno del manubrio, come
illustrato.
Inserire l’estremità del flessibile di
sfiato carburante C nel foro del
fusto dello sterzo.
ATTENZIONE:
Serrare prima i bulloni sul lato
anteriore del supporto superiore
manubrio, quindi quelli sul lato
posteriore.
Afloje una vuelta la tuerca anu-
lar de la dirección.
Vuelva a apretar la tuerca anu-
lar de la dirección con la llave
para tuercas de la dirección.
ADVERTENCIA
Evite apretarla en exceso.
T R..
Tuerca anular de la
dirección (apriete final):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Compruebe el vástago de la
dirección girándolo completa-
mente de lado a lado. Si se
atasca, desmonte el conjunto
del vástago de la dirección y
revise los cojinetes.
Instale la arandela
5, casquillo
6, el soporte superior
7, la
arandela
8, la tuerca del vás-
tago de la dirección
9, el mani-
llar
0, el soporte superior del
manillar
A y el faro
B.
NOTA:
Instale el casquillo
6 con el
diámetro interno de mayor
tamaño cara abajo.
El soporte superior del manillar
se debe instalar con la marca
perforada
a hacia delante.
Instale el manillar de forma que
las marcas
b queden bien
colocadas a ambos lados.
Instale el manillar de forma que
la proyección
c de su sujeción
superior quede colocada en la
marca del manillar, como se
muestra.
Introduzca el extremo del tubo
respiradero del depósito de
combustible
C por el orificio del
vástago de la dirección.
ATENCION:
Apriete primero los tornillos de
la parte delantera del soporte
superior del manillar y luego
los de la parte trasera.
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 117
INSP
ADJ
T R..
Steering stem nut:
145 Nm
(14.5 m  kg, 105 ft  lb)
Handlebar upper holder:
28 Nm
(2.8 m  kg, 20 ft  lb)
Pinch bolt (upper
bracket):
21 Nm
(2.1 m  kg, 15 ft  lb)
Headlight (left and right):
7 Nm
(0.7 m  kg, 5.1 ft  lb)
Headlight (lower):
7 Nm
(0.7 m  kg, 5.1 ft  lb)T R..
Ecrou de direction:
145 Nm
(14,5 m  kg, 105 ft  lb)
Demi-palier supérieur de
guidon:
28 Nm
(2,8 m  kg, 20 ft  lb)
Boulon de pincement (té
supérieur):
21 Nm
(2,1 m  kg, 15 ft  lb)
Phare (gauche et droit):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Phare (inférieur):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
CHASSIS
CHÂSSIS

INSP
ADJ
3 - 118
T R..
Lenkkopfmutter:
145 Nm
(14,5 m  kg, 105 ft  lb)

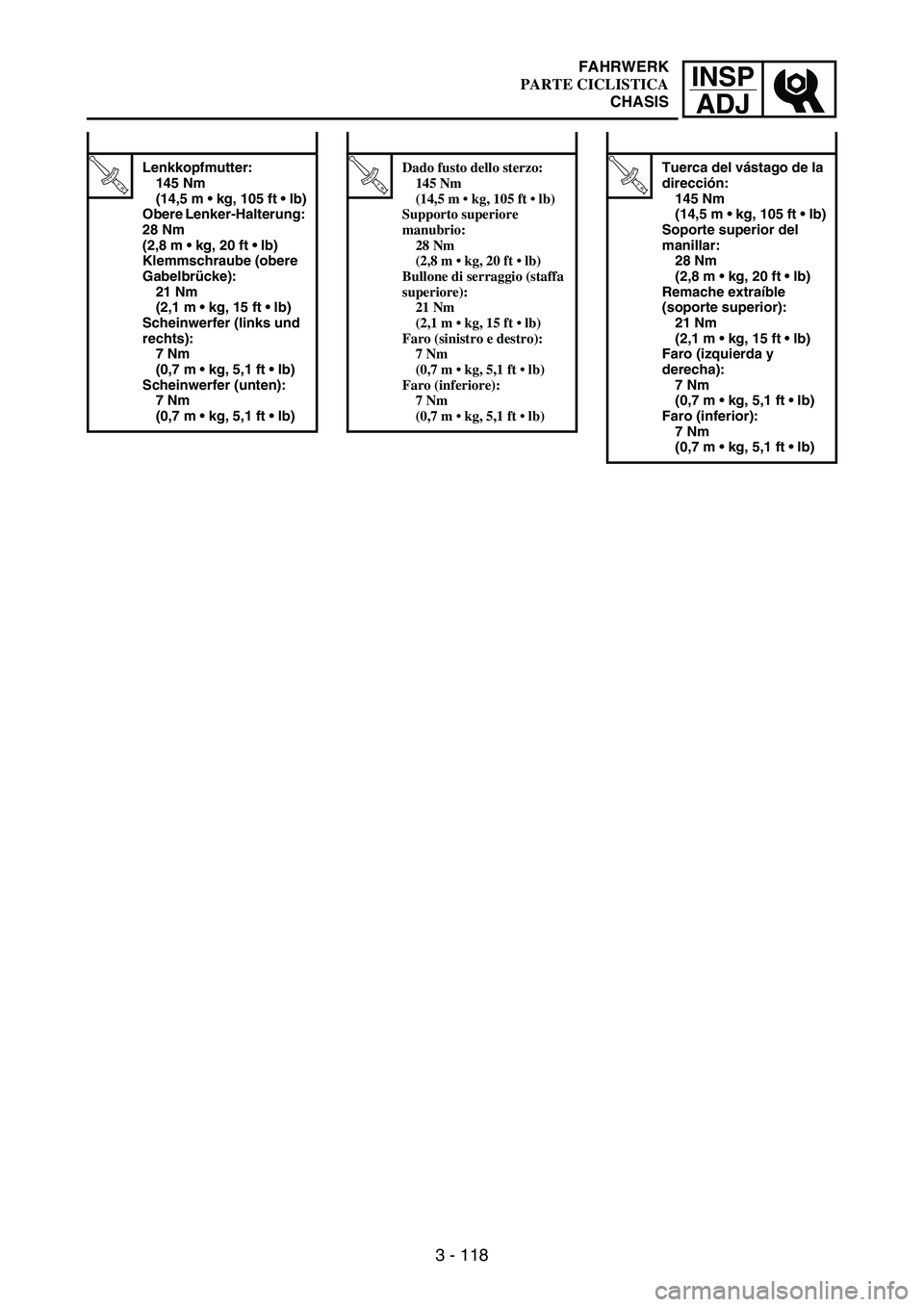

Obere Lenker-Halterung:
28 Nm
(2,8 m  kg, 20 ft  lb)
Klemmschraube (obere
Gabelbrücke):
21 Nm
(2,1 m  kg, 15 ft  lb)
Scheinwerfer (links und
rechts):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Scheinwerfer (unten):
7 Nm
(0,7 m  kg, 5,1 ft  lb)T R..
Dado fusto dello sterzo:
145 Nm
(14,5 m  kg, 105 ft  lb)
Supporto superiore
manubrio:
28 Nm
(2,8 m  kg, 20 ft  lb)
Bullone di serraggio (staffa
superiore):
21 Nm
(2,1 m  kg, 15 ft  lb)
Faro (sinistro e destro):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Faro (inferiore):
7 Nm
(0,7 m  kg, 5,1 ft  lb)T R..
Tuerca del vástago de la
dirección:
145 Nm
(14,5 m  kg, 105 ft  lb)
Soporte superior del
manillar:
28 Nm
(2,8 m  kg, 20 ft  lb)
Remache extraíble
(soporte superior):
21 Nm
(2,1 m  kg, 15 ft  lb)
Faro (izquierda y
derecha):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
Faro (inferior):
7 Nm
(0,7 m  kg, 5,1 ft  lb)
FAHRWERK
PARTE CICLISTICA
CHASIS

3 - 119
INSP
ADJ

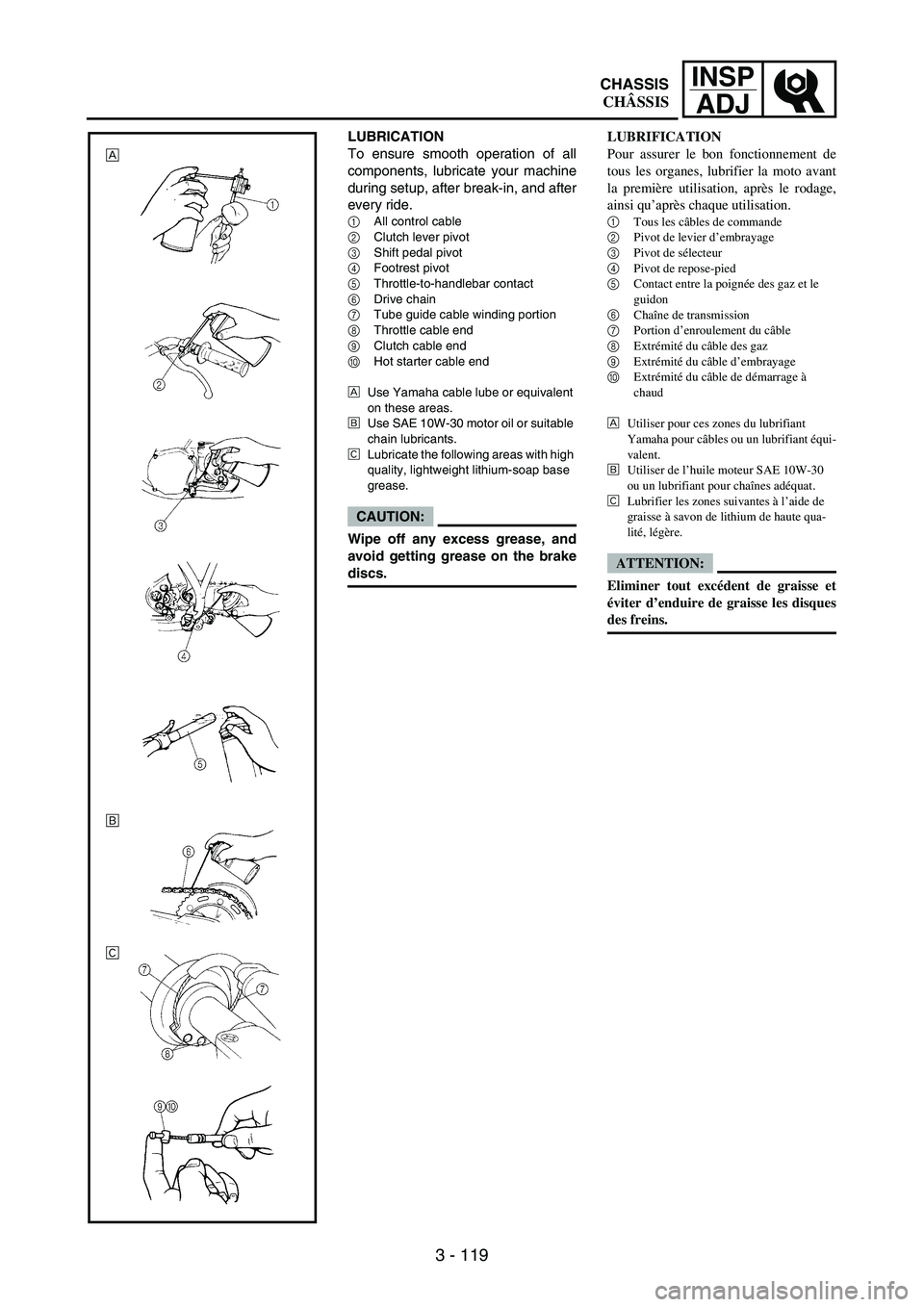

LUBRIFICATION
Pour assurer le bon fonctionnement de
tous les organes, lubrifier la moto avant
la première utilisation, après le rodage,
ainsi qu’après chaque utilisation.
1
Tous les câbles de commande
2
Pivot de levier d’embrayage
3
Pivot de sélecteur
4
Pivot de repose-pied
5
Contact entre la poignée des gaz et le
guidon
6
Chaîne de transmission
7
Portion d’enroulement du câble
8
Extrémité du câble des gaz
9
Extrémité du câble d’embrayage
0
Extrémité du câble de démarrage à
chaud
È
Utiliser pour ces zones du lubrifiant
Yamaha pour câbles ou un lubrifiant équi-
valent.
É
Utiliser de l’huile moteur SAE 10W-30
ou un lubrifiant pour chaînes adéquat.
Ê
Lubrifier les zones suivantes à l’aide de
graisse à savon de lithium de haute qua-
lité, légère.
ATTENTION:
Eliminer tout excédent de graisse et
éviter d’enduire de graisse les disques
des freins.
CHASSIS
CHÂSSIS
LUBRICATION
To ensure smooth operation of all
components, lubricate your machine
during setup, after break-in, and after
every ride.
1All control cable
2Clutch lever pivot
3Shift pedal pivot
4Footrest pivot
5Throttle-to-handlebar contact
6Drive chain
7Tube guide cable winding portion
8Throttle cable end
9Clutch cable end
0Hot starter cable end
ÈUse Yamaha cable lube or equivalent
on these areas.
ÉUse SAE 10W-30 motor oil or suitable
chain lubricants.
ÊLubricate the following areas with high
quality, lightweight lithium-soap base
grease.
CAUTION:
Wipe off any excess grease, and
avoid getting grease on the brake
discs.
È
É
Ê
