5 - 4
ENG
MOTOR
RADIADOR

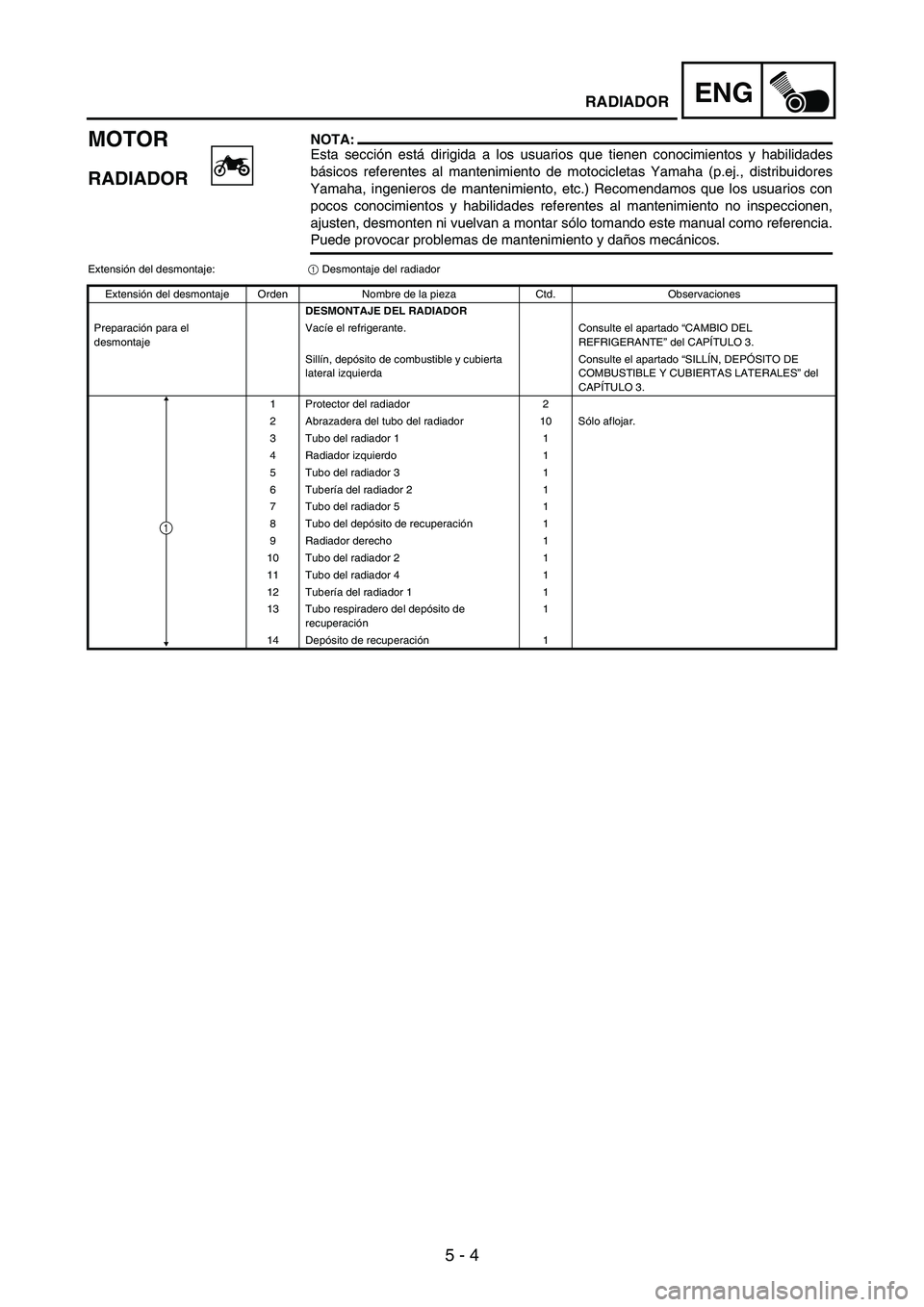

Extensión del desmontaje:
1 Desmontaje del radiador
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL RADIADOR
Preparación para el
desmontajeVacíe el refrigerante. Consulte el apartado “CAMBIO DEL
REFRIGERANTE” del CAPÍTULO 3.
Sillín, depósito de combustible y cubierta
lateral izquierdaConsulte el apartado “SILLÍN, DEPÓSITO DE
COMBUSTIBLE Y CUBIERTAS LATERALES” del
CAPÍTULO 3.
1 Protector del radiador 2
2 Abrazadera del tubo del radiador 10 Sólo aflojar.
3 Tubo del radiador 1 1
4 Radiador izquierdo 1
5 Tubo del radiador 3 1
6 Tubería del radiador 2 1
7 Tubo del radiador 5 1
8 Tubo del depósito de recuperación1
9 Radiador derecho 1
10 Tubo del radiador 2 1
11 Tubo del radiador 4 1
12 Tubería del radiador 1 1
13 Tubo respiradero del depósito de
recuperación1
14 Depósito de recuperación1
NOTA:
Esta sección está dirigida a los usuarios que tienen conocimientos y habilidades
básicos referentes al mantenimiento de motocicletas Yamaha (p.ej., distribuidores
Yamaha, ingenieros de mantenimiento, etc.) Recomendamos que los usuarios con
pocos conocimientos y habilidades referentes al mantenimiento no inspeccionen,
ajusten, desmonten ni vuelvan a montar sólo tomando este manual como referencia.
Puede provocar problemas de mantenimiento y daños mecánicos.
1
RADIADOR

5 - 5
ENGRADIATOR
EC456000HANDLING NOTE
WARNING
Do not remove the radiator cap
when the engine and radiator are
hot. Scalding hot fluid and steam
may be blown out under pressure,
which could cause serious injury.
When the engine has cooled, open
the radiator cap by the following
procedure:
Place a thick rag, like a towel, over
the radiator cap, slowly rotate the
cap counterclockwise to the
detent. This procedure allows any
residual pressure to escape. When
the hissing sound has stopped,
press down on the cap while turn-
ing counterclockwise and remove
it.

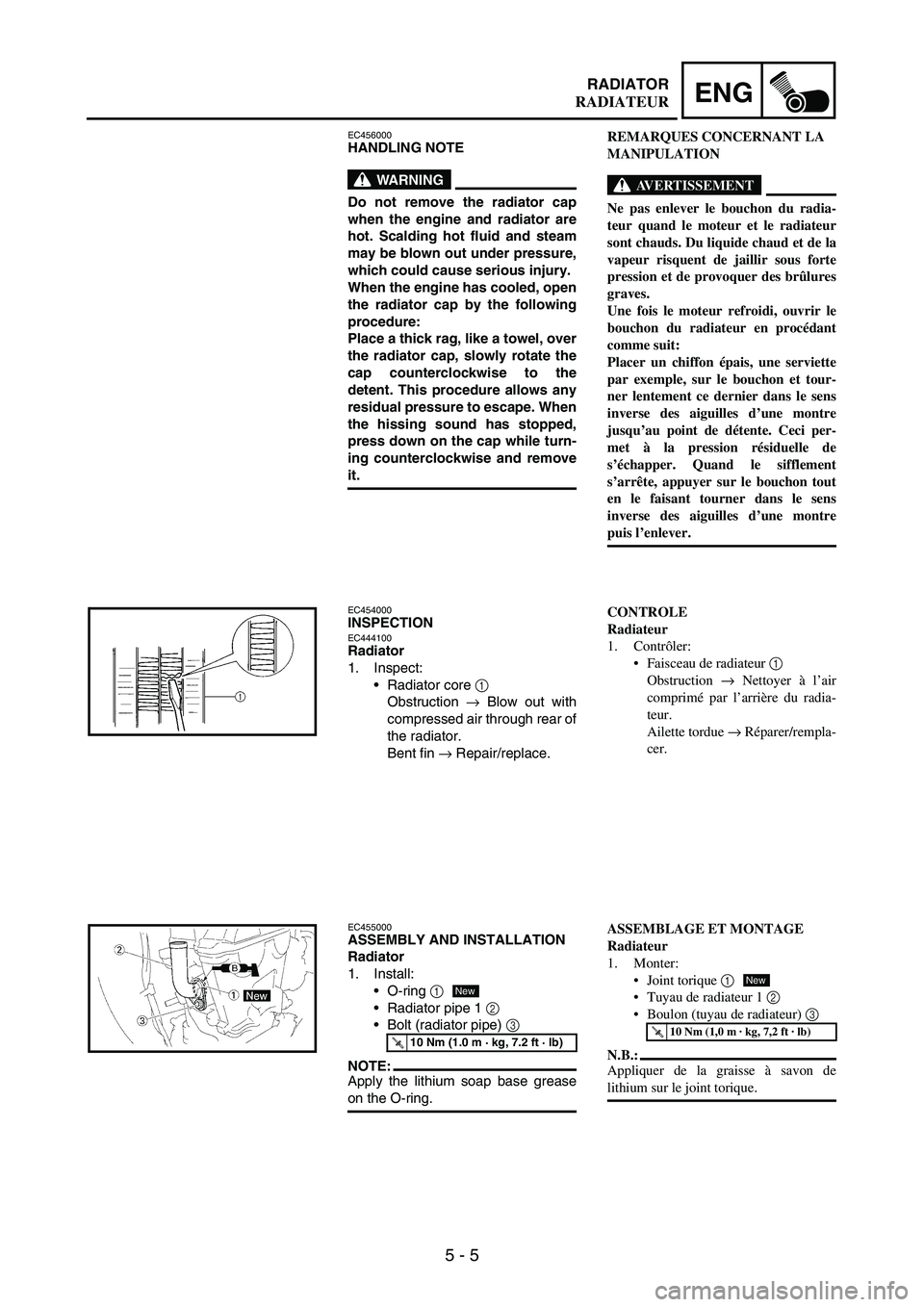

EC454000INSPECTIONEC444100Radiator
1. Inspect:
Radiator core
1
Obstruction
→ Blow out with
compressed air through rear of
the radiator.
Bent fin
→ Repair/replace.
EC455000ASSEMBLY AND INSTALLATION
Radiator
1. Install:
O-ring
1
Radiator pipe 1
2
Bolt (radiator pipe)
3
NOTE:Apply the lithium soap base grease
on the O-ring.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Ne pas enlever le bouchon du radia-
teur quand le moteur et le radiateur
sont chauds. Du liquide chaud et de la
vapeur risquent de jaillir sous forte
pression et de provoquer des brûlures
graves.
Une fois le moteur refroidi, ouvrir le
bouchon du radiateur en procédant
comme suit:
Placer un chiffon épais, une serviette
par exemple, sur le bouchon et tour-
ner lentement ce dernier dans le sens
inverse des aiguilles d’une montre
jusqu’au point de détente. Ceci per-
met à la pression résiduelle de
s’échapper. Quand le sifflement
s’arrête, appuyer sur le bouchon tout
en le faisant tourner dans le sens
inverse des aiguilles d’une montre
puis l’enlever.
CONTROLE
Radiateur
1. Contrôler:
Faisceau de radiateur 1
Obstruction → Nettoyer à l’air
comprimé par l’arrière du radia-
teur.
Ailette tordue → Réparer/rempla-
cer.
ASSEMBLAGE ET MONTAGE
Radiateur
1. Monter:
Joint torique 1
Tuyau de radiateur 1 2
Boulon (tuyau de radiateur) 3
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
RADIATEUR

5 - 6
ENG

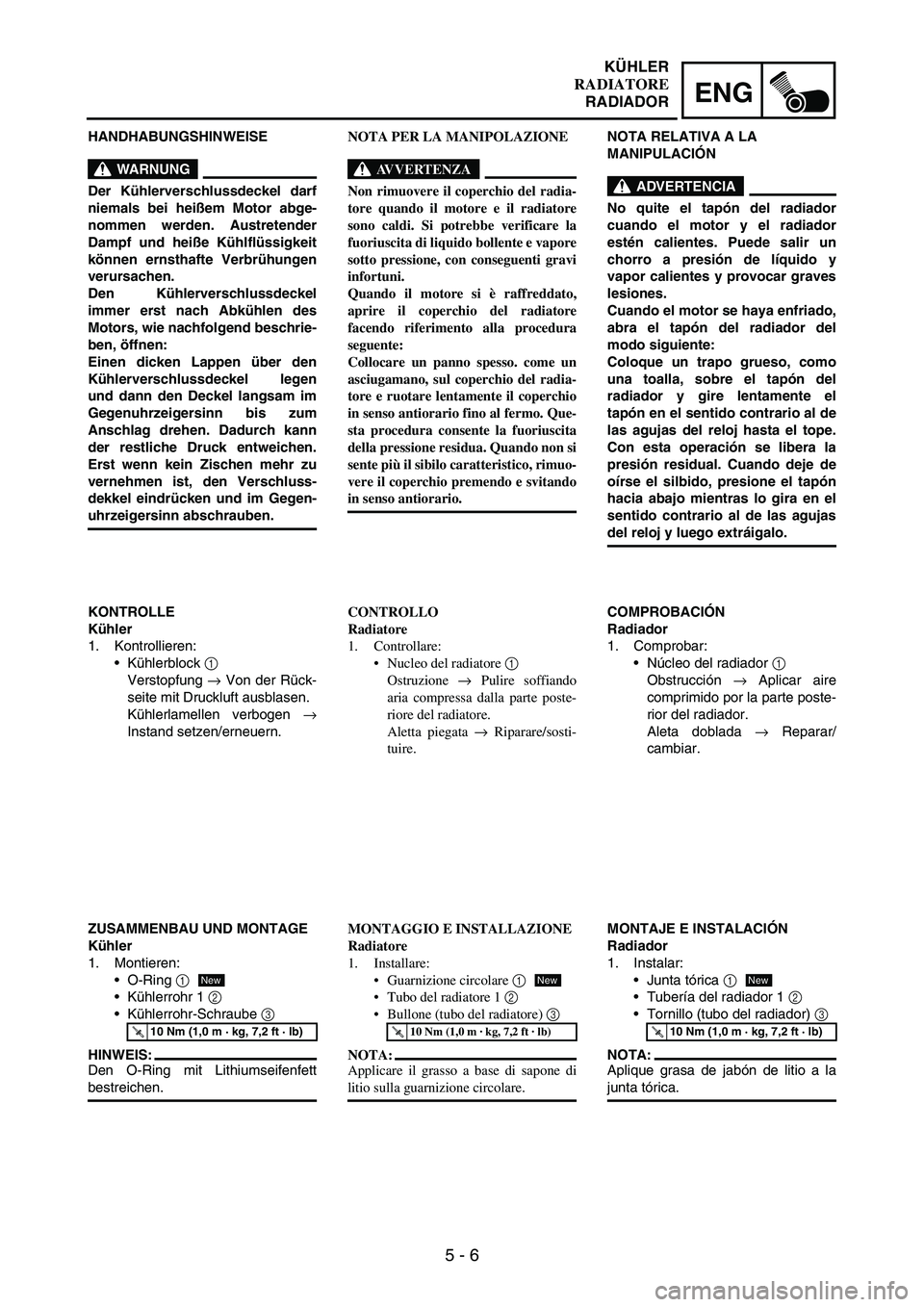

HANDHABUNGSHINWEISE
WARNUNG
Der Kühlerverschlussdeckel darf
niemals bei heißem Motor abge-
nommen werden. Austretender
Dampf und heiße Kühlflüssigkeit
können ernsthafte Verbrühungen
verursachen.
Den Kühlerverschlussdeckel
immer erst nach Abkühlen des
Motors, wie nachfolgend beschrie-
ben, öffnen:
Einen dicken Lappen über den
Kühlerverschlussdeckel legen
und dann den Deckel langsam im
Gegenuhrzeigersinn bis zum
Anschlag drehen. Dadurch kann
der restliche Druck entweichen.
Erst wenn kein Zischen mehr zu
vernehmen ist, den Verschluss-
dekkel eindrücken und im Gegen-
uhrzeigersinn abschrauben.
KONTROLLE
Kühler
1. Kontrollieren:
Kühlerblock
1
Verstopfung
→ Von der Rück-
seite mit Druckluft ausblasen.
Kühlerlamellen verbogen
→
Instand setzen/erneuern.
ZUSAMMENBAU UND MONTAGE
Kühler
1. Montieren:
O-Ring
1
Kühlerrohr 1
2
Kühlerrohr-Schraube
3
HINWEIS:
Den O-Ring mit Lithiumseifenfett
bestreichen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
NOTA PER LA MANIPOLAZIONE
AVVERTENZA
Non rimuovere il coperchio del radia-
tore quando il motore e il radiatore
sono caldi. Si potrebbe verificare la
fuoriuscita di liquido bollente e vapore
sotto pressione, con conseguenti gravi
infortuni.
Quando il motore si è raffreddato,
aprire il coperchio del radiatore
facendo riferimento alla procedura
seguente:
Collocare un panno spesso. come un
asciugamano, sul coperchio del radia-
tore e ruotare lentamente il coperchio
in senso antiorario fino al fermo. Que-
sta procedura consente la fuoriuscita
della pressione residua. Quando non si
sente più il sibilo caratteristico, rimuo-
vere il coperchio premendo e svitando
in senso antiorario.
CONTROLLO
Radiatore
1. Controllare:
Nucleo del radiatore 1
Ostruzione → Pulire soffiando
aria compressa dalla parte poste-
riore del radiatore.
Aletta piegata → Riparare/sosti-
tuire.
MONTAGGIO E INSTALLAZIONE
Radiatore
1. Installare:
Guarnizione circolare 1
Tubo del radiatore 1 2
Bullone (tubo del radiatore) 3
NOTA:
Applicare il grasso a base di sapone di
litio sulla guarnizione circolare.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
NOTA RELATIVA A LA
MANIPULACIÓN
ADVERTENCIA
No quite el tapón del radiador
cuando el motor y el radiador
estén calientes. Puede salir un
chorro a presión de líquido y
vapor calientes y provocar graves
lesiones.
Cuando el motor se haya enfriado,
abra el tapón del radiador del
modo siguiente:
Coloque un trapo grueso, como
una toalla, sobre el tapón del
radiador y gire lentamente el
tapón en el sentido contrario al de
las agujas del reloj hasta el tope.
Con esta operación se libera la
presión residual. Cuando deje de
oírse el silbido, presione el tapón
hacia abajo mientras lo gira en el
sentido contrario al de las agujas
del reloj y luego extráigalo.
COMPROBACIÓN
Radiador
1. Comprobar:
Núcleo del radiador
1
Obstrucción
→ Aplicar aire
comprimido por la parte poste-
rior del radiador.
Aleta doblada
→ Reparar/
cambiar.
MONTAJE E INSTALACIÓN
Radiador
1. Instalar:
Junta tórica
1
Tubería del radiador 1
2
Tornillo (tubo del radiador)
3
NOTA:
Aplique grasa de jabón de litio a la
junta tórica.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
KÜHLER
RADIATORE
RADIADOR

5 - 7
ENGRADIATOR

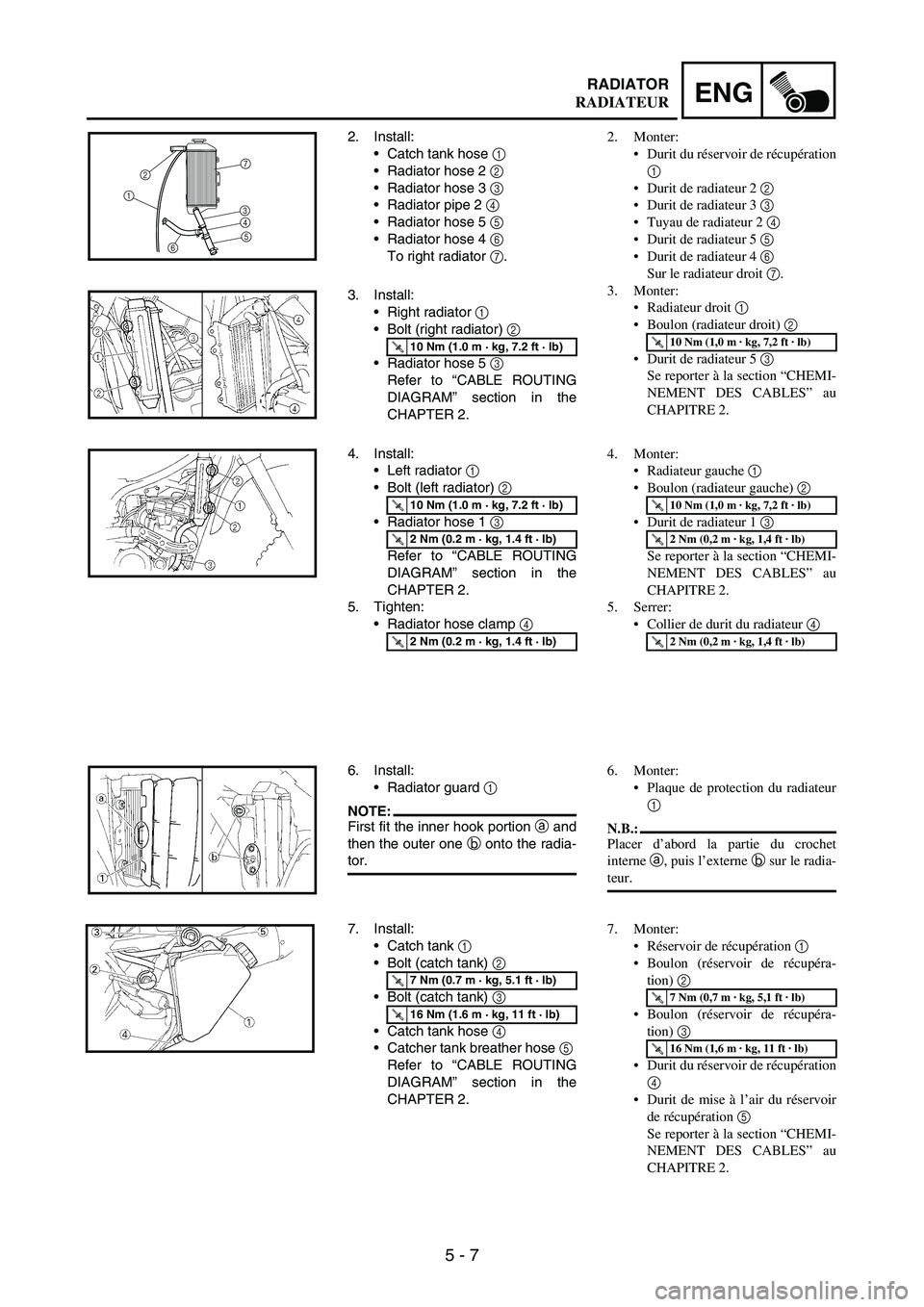

2. Install:
Catch tank hose
1
Radiator hose 2
2
Radiator hose 3
3
Radiator pipe 2
4
Radiator hose 5
5
Radiator hose 4
6
To right radiator
7.
2
1
67
3
4
5
3. Install:
Right radiator
1
Bolt (right radiator)
2
Radiator hose 5
3
Refer to “CABLE ROUTING
DIAGRAM” section in the
CHAPTER 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Install:
Left radiator
1
Bolt (left radiator)
2
Radiator hose 1
3
Refer to “CABLE ROUTING
DIAGRAM” section in the
CHAPTER 2.
5. Tighten:
Radiator hose clamp
4
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
6. Install:
Radiator guard
1
NOTE:First fit the inner hook portion
a and
then the outer one b onto the radia-
tor.
7. Install:
Catch tank 1
Bolt (catch tank) 2
Bolt (catch tank) 3
Catch tank hose 4
Catcher tank breather hose 5
Refer to “CABLE ROUTING
DIAGRAM” section in the
CHAPTER 2.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
T R..16 Nm (1.6 m · kg, 11 ft · lb)
2. Monter:
Durit du réservoir de récupération
1
Durit de radiateur 2 2
Durit de radiateur 3 3
Tuyau de radiateur 2 4
Durit de radiateur 5 5
Durit de radiateur 4 6
Sur le radiateur droit 7.
3. Monter:
Radiateur droit 1
Boulon (radiateur droit) 2
Durit de radiateur 5 3
Se reporter à la section “CHEMI-
NEMENT DES CABLES” au
CHAPITRE 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Radiateur gauche 1
Boulon (radiateur gauche) 2
Durit de radiateur 1 3
Se reporter à la section “CHEMI-
NEMENT DES CABLES” au
CHAPITRE 2.
5. Serrer:
Collier de durit du radiateur 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
6. Monter:
Plaque de protection du radiateur
1
N.B.:
Placer d’abord la partie du crochet
interne a, puis l’externe b sur le radia-
teur.
7. Monter:
Réservoir de récupération 1
Boulon (réservoir de récupéra-
tion) 2
Boulon (réservoir de récupéra-
tion) 3
Durit du réservoir de récupération
4
Durit de mise à l’air du réservoir
de récupération 5
Se reporter à la section “CHEMI-
NEMENT DES CABLES” au
CHAPITRE 2.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
RADIATEUR

5 - 8
ENG

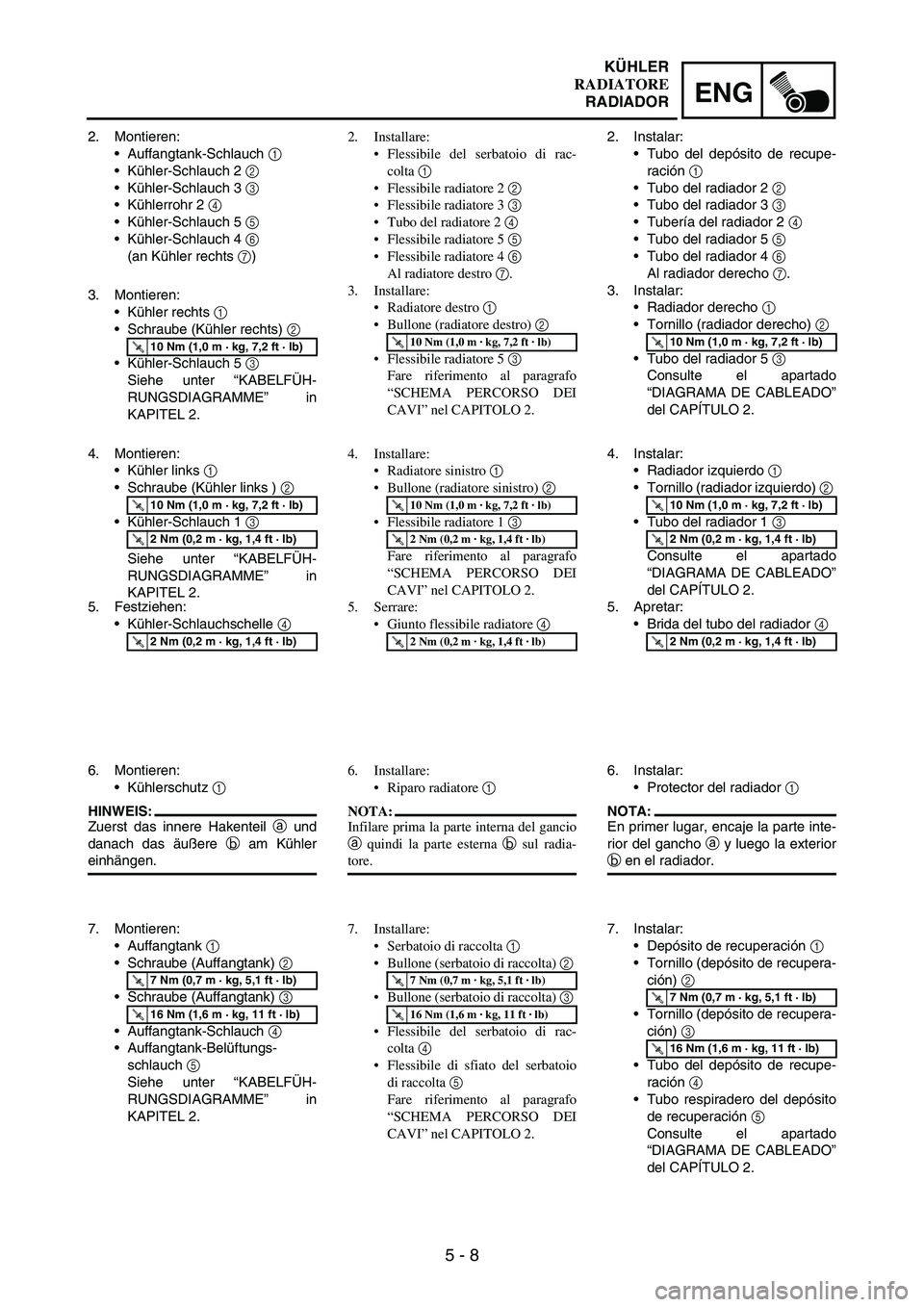

2. Montieren:
Auffangtank-Schlauch
1
Kühler-Schlauch 2
2
Kühler-Schlauch 3
3
Kühlerrohr 2
4
Kühler-Schlauch 5
5
Kühler-Schlauch 4
6
(an Kühler rechts
7)
3. Montieren:
Kühler rechts
1
Schraube (Kühler rechts)
2
Kühler-Schlauch 5
3
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Montieren:
Kühler links
1
Schraube (Kühler links )
2
Kühler-Schlauch 1
3
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2.
5. Festziehen:
Kühler-Schlauchschelle
4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
6. Montieren:
Kühlerschutz
1
HINWEIS:
Zuerst das innere Hakenteil
a und
danach das äußere
b am Kühler
einhängen.
7. Montieren:
Auffangtank
1
Schraube (Auffangtank)
2
Schraube (Auffangtank)
3
Auffangtank-Schlauch
4
Auffangtank-Belüftungs-
schlauch
5
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
2. Installare:
Flessibile del serbatoio di rac-
colta 1
Flessibile radiatore 2 2
Flessibile radiatore 3 3
Tubo del radiatore 2 4
Flessibile radiatore 5 5
Flessibile radiatore 4 6
Al radiatore destro 7.
3. Installare:
Radiatore destro 1
Bullone (radiatore destro) 2
Flessibile radiatore 5 3
Fare riferimento al paragrafo
“SCHEMA PERCORSO DEI
CAVI” nel CAPITOLO 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Installare:
Radiatore sinistro 1
Bullone (radiatore sinistro) 2
Flessibile radiatore 1 3
Fare riferimento al paragrafo
“SCHEMA PERCORSO DEI
CAVI” nel CAPITOLO 2.
5. Serrare:
Giunto flessibile radiatore 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
6. Installare:
Riparo radiatore 1
NOTA:
Infilare prima la parte interna del gancio
a quindi la parte esterna b sul radia-
tore.
7. Installare:
Serbatoio di raccolta 1
Bullone (serbatoio di raccolta) 2
Bullone (serbatoio di raccolta) 3
Flessibile del serbatoio di rac-
colta 4
Flessibile di sfiato del serbatoio
di raccolta 5
Fare riferimento al paragrafo
“SCHEMA PERCORSO DEI
CAVI” nel CAPITOLO 2.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
2. Instalar:
Tubo del depósito de recupe-
ración
1
Tubo del radiador 2
2
Tubo del radiador 3
3
Tubería del radiador 2
4
Tubo del radiador 5
5
Tubo del radiador 4
6
Al radiador derecho
7.
3. Instalar:
Radiador derecho
1
Tornillo (radiador derecho)
2
Tubo del radiador 5
3
Consulte el apartado
“DIAGRAMA DE CABLEADO”
del CAPÍTULO 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Instalar:
Radiador izquierdo
1
Tornillo (radiador izquierdo)
2
Tubo del radiador 1
3
Consulte el apartado
“DIAGRAMA DE CABLEADO”
del CAPÍTULO 2.
5. Apretar:
Brida del tubo del radiador
4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
6. Instalar:
Protector del radiador
1
NOTA:
En primer lugar, encaje la parte inte-
rior del gancho
a y luego la exterior
b en el radiador.
7. Instalar:
Depósito de recuperación
1
Tornillo (depósito de recupera-
ción)
2
Tornillo (depósito de recupera-
ción)
3
Tubo del depósito de recupe-
ración
4
Tubo respiradero del depósito
de recuperación
5
Consulte el apartado
“DIAGRAMA DE CABLEADO”
del CAPÍTULO 2.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
KÜHLER
RADIATORE
RADIADOR

5 - 9
ENGCARBURETOR
CARBURETOR
Extent of removal:
1 Carburetor removal
Extent of removal Order Part name Q’ty Remarks
CARBURETOR REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE COVERS”
section in the CHAPTER 3.
Rear shock absorber Refer to “REAR SHOCK ABSORBER” section in the
CHAPTER 6.
1 Clamp 2
2 Throttle position sensor lead coupler 1
3 Throttle cable cover 1
4 Throttle cable 2
5 Clamp (air filter joint) 1 Loosen the screw (air filter joint).
6 Clamp (carburetor joint) 1 Loosen the screws (carburetor joint).
7 Hot starter plunger 1
8 Carburetor assembly 1
9 Carburetor joint 1
1

5 - 10
ENG
CARBURATEUR
Organisation de la dépose:1 Dépose du carburateur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU CARBURATEUR
Préparation à la dépose Selle et réservoir de carburant Se reporter à la section “SELLE, RESERVOIR DE
CARBURANT ET CACHES LATERAUX” au
CHAPITRE 3.
Amortisseur arrière Se reporter à la section “AMORTISSEUR ARRIERE” au
CHAPITRE 6.
1 Collier 2
2 Fiche rapide du fil du capteur de position de
papillon des gaz1
3 Couvercle du logement du câble des gaz 1
4Câble des gaz 2
5 Bride (raccord du filtre à air) 1 Desserrer la vis (raccord du filtre à air).
6 Bride (raccord du carburateur) 1 Desserrer les vis (raccord du carburateur).
7 Plongeur de démarrage à chaud 1
8 Carburateur complet 1
9 Raccord de carburateur 1
1
VERGASER
Arbeitsumfang:
1 Vergaser demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
VERGASER DEMONTIEREN
Vorbereitungsarbeiten Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN” in KAPITEL 3.
Federbein Siehe unter “FEDERBEIN” in KAPITEL 6.
1Klemme 2
2 Drosselklappensensor-Steckverbinder 1
3 Gaszug-Abdeckung 1
4 Gaszug 2
5 Schlauchschelle
(Vergasereinlass-Anschluss)1 Die Schraube (Vergasereinlass-Anschluss) lockern.
6 Schlauchschelle
(Vergaserauslass-Anschluss)1 Die Schrauben (Vergaserauslass-Anschluss)
lockern.
7 Warmstartkolben 1
8 Vergaser 1
9 Vergaserauslass-Anschluss 1
1
CARBURATEUR
VERGASER

5 - 11
ENG
CARBURATORE
Estensione della rimozione:1 Rimozione del carburatore
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DEL CARBURATORE
Preparazione per la rimozione Sella e serbatoio del carburante Fare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E FIANCHETTI” nel CAPITOLO 3.
Ammortizzatore posteriore Fare riferimento al paragrafo “AMMORTIZZATORE
POSTERIORE” nel CAPITOLO 6.
1Morsetto 2
2 Accoppiatore cavo sensore posizione farfalla 1
3 Coperchio cavo acceleratore 1
4 Cavo acceleratore 2
5 Morsetto (giunto del filtro dell’aria) 1 Allentare la vite (giunto del filtro dell’aria).
6 Morsetto (giunto del carburatore) 1 Allentare le viti (giunto del carburatore).
7 Pistoncino starter a caldo 1
8 Gruppo carburatore 1
9 Giunto del carburatore 1
1
CARBURATORE

5 - 12
ENG
CARBURADOR
Extensión del desmontaje:
1 Desmontaje del carburador
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DEL CARBURADOR
Preparación para el
desmontajeSillín y depósito de combustible Consulte el apartado “SILLÍN, DEPÓSITO DE
COMBUSTIBLE Y CUBIERTAS LATERALES” del
CAPÍTULO 3.
Amortiguador trasero Consulte el apartado “AMORTIGUADOR
TRASERO” del CAPÍTULO 6.
1Brida 2
2 Acoplador del cable del sensor de posición
del acelerador1
3 Funda del cable del acelerador 1
4 Cable del acelerador 2
5 Brida (junta del filtro de aire) 1 Afloje el tornillo (junta del filtro de aire).
6 Brida (junta del carburador) 1 Afloje los tornillos (junta del carburador).
7 Palpador de arranque en caliente 1
8 Conjunto del carburador 1
9 Junta del carburador 1
1
CARBURADOR

5 - 13
ENGCARBURETOR

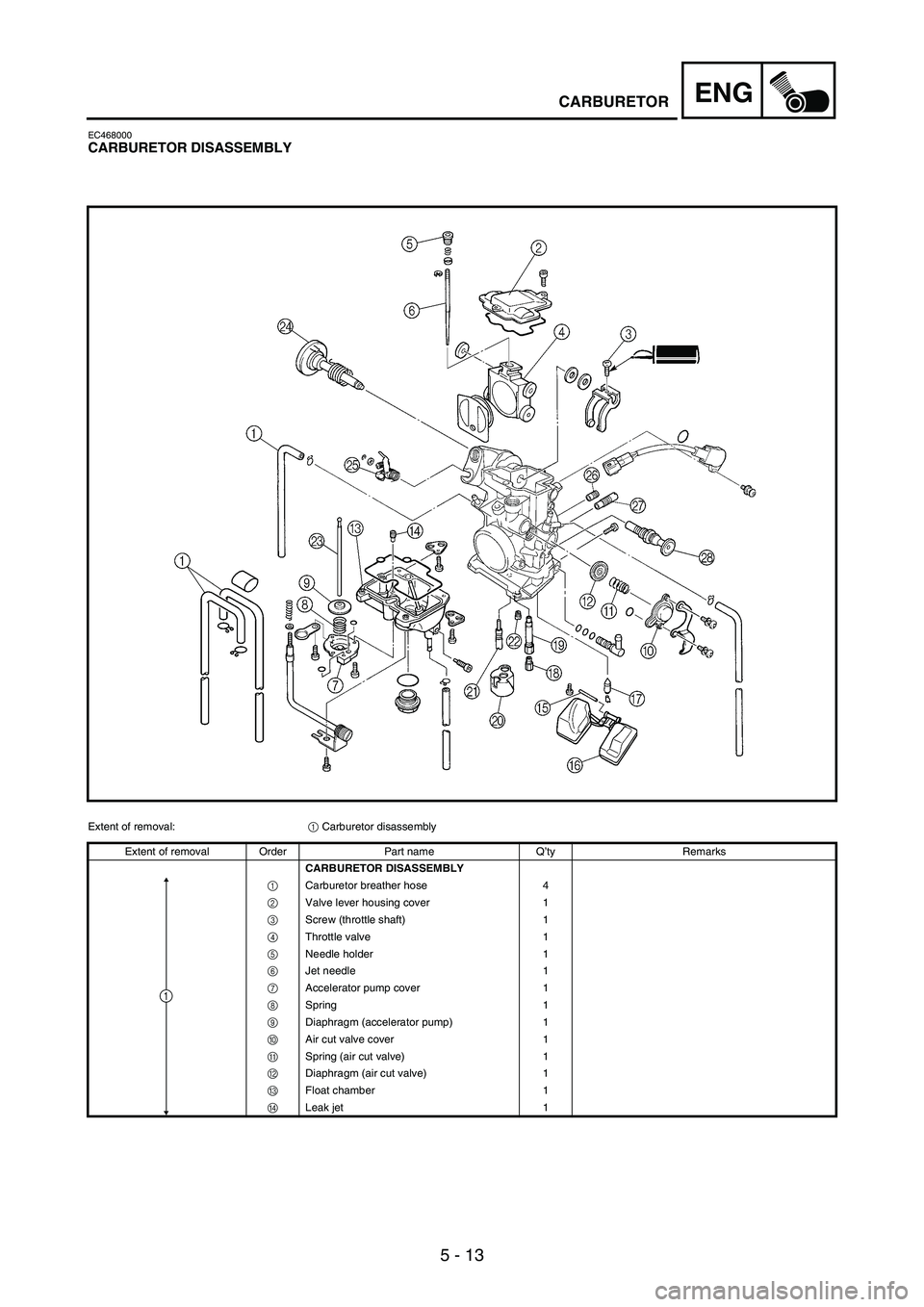

EC468000CARBURETOR DISASSEMBLY
Extent of removal:
1 Carburetor disassembly
Extent of removal Order Part name Q’ty Remarks
CARBURETOR DISASSEMBLY
1 Carburetor breather hose 4
2 Valve lever housing cover 1
3 Screw (throttle shaft) 1
4 Throttle valve 1
5 Needle holder 1
6 Jet needle 1
7 Accelerator pump cover 1
8 Spring 1
9 Diaphragm (accelerator pump) 1
0 Air cut valve cover 1
A Spring (air cut valve) 1
B Diaphragm (air cut valve) 1
C Float chamber 1
D Leak jet 1
1
