5 - 37
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
21. Messen:
lGewindelänge a
Unvorschriftsmäßig ® Die
Sicherungsmutter hineindre-
hen.
Gewindelänge a
(Abstand zwischen der
Oberkante des Dämpfer-
rohrs 1 und der Ober-
kante der
Sicherungsmutter 2)
min. 20 mm
22. Herausdrehen:
lZugstufendämpfungs-Ein-
stellschraube 1
HINWEIS:
lDie Zugstufendämpfungs-Einstell-
schraube bis zum Anschlag her-
ausdrehen.
lDie Einstellung (Anzahl Rasten nach
völligem Hineindrehen) aufschrei-
ben.
23. Montieren:
lDämpfergummi 1
lScheibe 2
lDistanzstück 3
(an Verschlußschraube 4)
HINWEIS:
Das Dämpfergummi mit dem kleine-
ren Ende a zur Verschlußschraube
einbauen.
24. Montieren:
lDruckstange 1
lGabelfeder 2
HINWEIS:
lDie Gabelfeder mit gehobenem
Dämpferrohr 3 einbauen.
lNach dem Einbau der Gabelfeder
das Dämpferrohr festhalten, damit
es nicht herabfällt.
25. Montieren:
lVerschlußschraube 1
Die Verschlußschraube
handfest auf das Dämpfer-
rohr schrauben. 21. Mesurer:
lDistance a
Hors spécification ® Serrer le
contre-écrou.
Distance a:
20 mm (0,79 in) ou plus
Entre le haut de la tige
d’amortisseur 1 et le
haut du contre-écrou 2.
22. Desserrer:
lDispositif de réglage de
l’amortissement de détente 1
N.B.:
lDesserrer à la main le dispositif de
réglage de l’amortissement de détente
et de compression.
lNoter la position réglée du dispositif
de réglage de l’amortissement de
détente (le nombre de tours à partir de
la position vissée à fond).
23. Monter:
lGarniture en caoutchouc 1
lRondelle 2
lEntretoise 3
Au bouchon de fourche 4.
N.B.:
Installer la garniture en caoutchouc avec
le côté de plus faible diamètre a face au
bouchon de fourche.
24. Monter:
lTige de poussée 1
lRessort de fourche 2
N.B.:
lInstaller le ressort de fourche avec la
tige d’amortisseur 3 déployée.
lAprès avoir installé le ressort de four-
che, maintenir la tige d’amortisseur de
façon à ce qu’elle ne redescende pas.
25. Monter:
lBouchon de fourche 1
Serrer à fond manuellement le
bouchon de fourche sur la tige
d’amortisseur.21. Medir:
lDistancia a
Fuera de especificaciones ®
Girar la contratuerca.
Distancia a:
20 mm (0,79 in) o supe-
rior
Entre la parte superior
de la barra amortigua-
dora 1 y la parte supe-
rior de la contratuerca
2.
22. Aflojar:
lAjustador del retorno del amor-
tiguador 1
NOTA:
lAfloje el ajustador del retorno del
amortiguador con el dedo.
lRegistre la posición de ajuste del ajus-
tador (la cantidad de giros desde la
posición completamente girada).
23. Instalar:
lGoma amortiguadora 1
lArandela 2
lSeparador 3
Al perno de la tapa 4.
NOTA:
Instale la goma amortiguadora con el
extremo de menor diámetro a orientado
hacia el perno de la tapa.
24. Instalar:
lVarilla de empuje 1
lResorte de la horquilla 2
NOTA:
lInstale el resorte de la horquilla con la
barra amortiguadora 3 levantada.
lDespués de la instalación del resorte
de la horquilla, sujete el extremo de la
barra amortiguadora de forma que no
baje.
25. Instalar:
lPerno de la tapa 1
Apriete completamente el
perno de la tapa en la barra
amortiguadora con la mano.

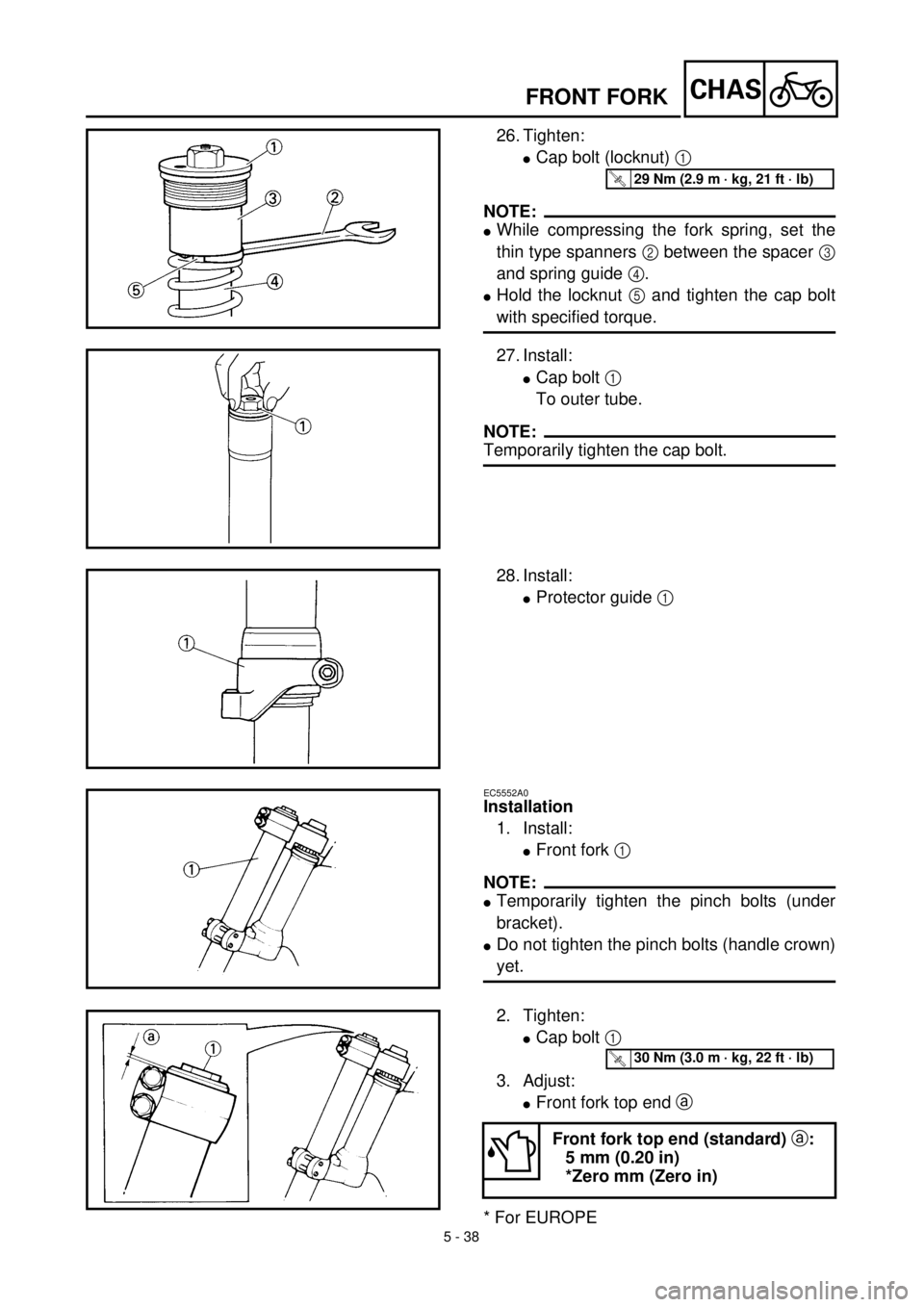

5 - 38
CHASFRONT FORK
26. Tighten:
lCap bolt (locknut) 1
NOTE:
lWhile compressing the fork spring, set the
thin type spanners 2 between the spacer 3
and spring guide 4.
lHold the locknut 5 and tighten the cap bolt
with specified torque.
T R..29 Nm (2.9 m · kg, 21 ft · lb)
27. Install:
lCap bolt 1
To outer tube.
NOTE:
Temporarily tighten the cap bolt.
28. Install:
lProtector guide 1
EC5552A0
Installation
1. Install:
lFront fork 1
NOTE:
lTemporarily tighten the pinch bolts (under
bracket).
lDo not tighten the pinch bolts (handle crown)
yet.
2. Tighten:
lCap bolt 1
3. Adjust:
lFront fork top end a
* For EUROPE
Front fork top end (standard) a:
5 mm (0.20 in)
*Zero mm (Zero in)
T R..30 Nm (3.0 m · kg, 22 ft · lb)

5 - 38
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
26. Festziehen:
lVerschlußschraube 1
HINWEIS:
lDie Gabelfeder komprimieren und
dabei einen flachen Schlüssel 2
zwischen dem Distanzstück 3 und
dem Federsitz 4 ansetzen.
lDie Sicherungsmutter 5 gegen-
halten und die Verschlußschraube
vorschriftsmäßig festziehen.
27. Montieren:
lVerschlußschraube 1
(am Gleitrohr)
HINWEIS:
Die Verschlußschraube provisorisch
festziehen.
T R..29 Nm (2,9 m · kg)
28. Montieren:
lProtektor-Führung 1
Einbau
1. Montieren:
lTeleskopgabel 1
HINWEIS:
lDie Klemmschrauben der unteren
Gabelbrücke provisorisch festzie-
hen.
lDie Klemmschrauben der oberen
Gabelbrücke noch nicht festzie-
hen.
2. Festziehen:
lVerschlußschraube 1
3. Einstellen:
lPosition a der oberen Ga-
belbrücke
* Nur EUROPE
Standard-Position a
der oberen Gabel-
brücke
5 mm
*0 mm
T R..30 Nm (3,0 m · kg)
26. Serrer:
lBouchon de fourche (contre-
écrou) 1
N.B.:
lTout en comprimant le ressort de four-
che, placer la clé à ergots fine 2 entre
l’entretoise 3 et le guide de ressort
4.
lMaintenir le contre-écrou 5 et serrer
le bouchon de fourche au couple de
serrage spécifié.
27. Monter:
lBouchon de fourche 1
Sur le tube externe.
N.B.:
Serrer le bouchon de fourche de quel-
ques tours.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
28. Monter:
lGuide de protection 1
Montage
1. Monter:
lFourche avant 1
N.B.:
lSerrer provisoirement le boulon de
bridage (té de fourche inférieur).
lNe pas encore serrer le boulon de bri-
dage (té de fourche supérieur).
2. Serrer:
lBouchon de fourche 1
3. Régler:
lSommet de fourche avant a
* Pour l’EUROPE
Sommet de fourche avant
(standard) a:
5 mm (0,20 in)
*0 mm (0 in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
26. Apretar:
lPerno de la tapa (contratuerca)
1
NOTA:
lMientras comprime el resorte de la
horquilla, coloque las llaves inglesas
delgadas 2 entre el separador 3 y la
guía del resorte 4.
lSujete la contratuerca 5 y apriete el
perno de la tapa con la torsión especi-
ficada.
27. Instalar:
lPerno de la tapa 1
Al tubo externo.
NOTA:
Apriete temporalmente el perno de la
tapa.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
28. Instalar:
lGuía del protector 1
Instalación
1. Instalar:
lHorquilla delantera 1
NOTA:
lApriete temporalmente los pernos de
fijación (ménsula inferior).
lNo apriete todavía los pernos de fija-
ción (tija superior del manillar).
2. Apretar:
lPerno de la tapa 1
3. Ajustar:
lExtremo superior de la horqui-
lla delantera a
* Para EUROPE
Extremo superior de la
horquilla delantera (están-
dar) a:
5 mm (0,20 in)
*Cero mm (Cero in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)

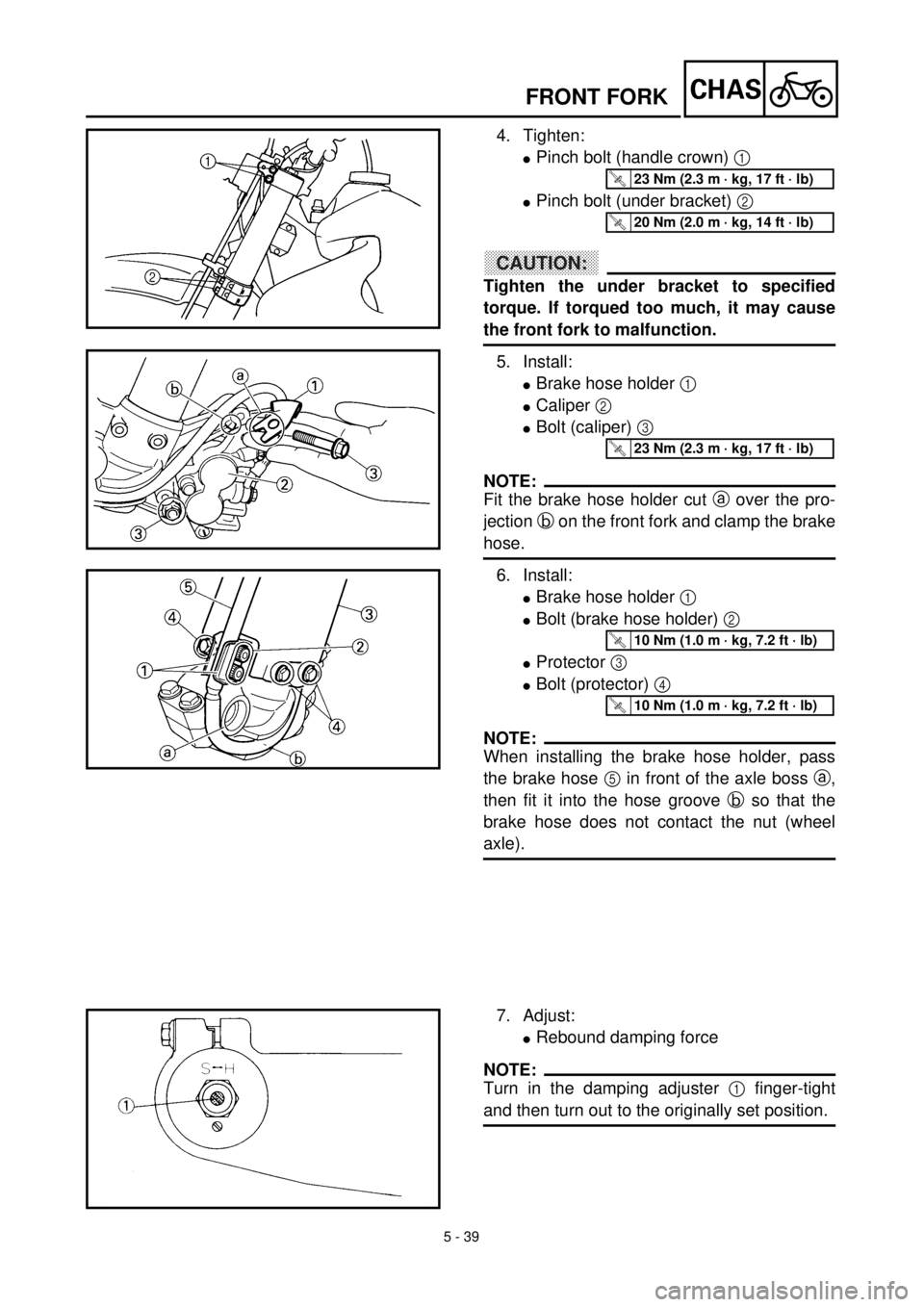

5 - 39
CHASFRONT FORK
4. Tighten:
lPinch bolt (handle crown) 1
lPinch bolt (under bracket) 2
CAUTION:
Tighten the under bracket to specified
torque. If torqued too much, it may cause
the front fork to malfunction.
5. Install:
lBrake hose holder 1
lCaliper 2
lBolt (caliper) 3
NOTE:
Fit the brake hose holder cut a over the pro-
jection b on the front fork and clamp the brake
hose.
6. Install:
lBrake hose holder 1
lBolt (brake hose holder) 2
lProtector 3
lBolt (protector) 4
NOTE:
When installing the brake hose holder, pass
the brake hose 5 in front of the axle boss a,
then fit it into the hose groove b so that the
brake hose does not contact the nut (wheel
axle).
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
7. Adjust:
lRebound damping force
NOTE:
Turn in the damping adjuster 1 finger-tight
and then turn out to the originally set position.

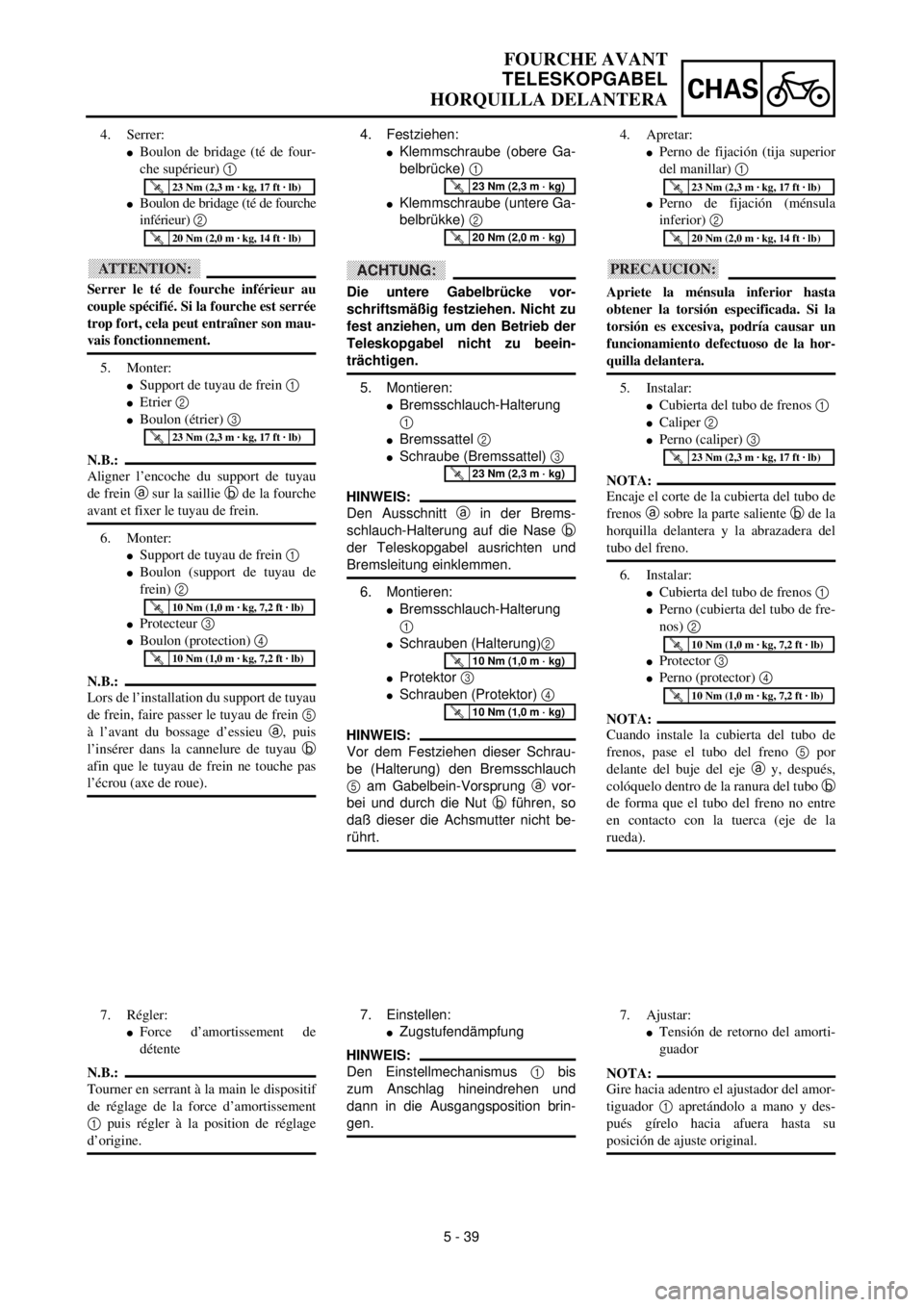

5 - 39
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
4. Festziehen:
lKlemmschraube (obere Ga-
belbrücke) 1
lKlemmschraube (untere Ga-
belbrükke) 2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Nicht zu
fest anziehen, um den Betrieb der
Teleskopgabel nicht zu beein-
trächtigen.
5. Montieren:
lBremsschlauch-Halterung
1
lBremssattel 2
lSchraube (Bremssattel) 3
HINWEIS:
Den Ausschnitt a in der Brems-
schlauch-Halterung auf die Nase b
der Teleskopgabel ausrichten und
Bremsleitung einklemmen.
6. Montieren:
lBremsschlauch-Halterung
1
lSchrauben (Halterung)2
lProtektor 3
lSchrauben (Protektor) 4
HINWEIS:
Vor dem Festziehen dieser Schrau-
be (Halterung) den Bremsschlauch
5 am Gabelbein-Vorsprung a vor-
bei und durch die Nut b führen, so
daß dieser die Achsmutter nicht be-
rührt.
T R..23 Nm (2,3 m · kg)
T R..20 Nm (2,0 m · kg)
T R..23 Nm (2,3 m · kg)
T R..10 Nm (1,0 m · kg)
T R..10 Nm (1,0 m · kg)
7. Einstellen:
lZugstufendämpfung
HINWEIS:
Den Einstellmechanismus 1 bis
zum Anschlag hineindrehen und
dann in die Ausgangsposition brin-
gen. 4. Serrer:
lBoulon de bridage (té de four-
che supérieur) 1
lBoulon de bridage (té de fourche
inférieur) 2
ATTENTION:
Serrer le té de fourche inférieur au
couple spécifié. Si la fourche est serrée
trop fort, cela peut entraîner son mau-
vais fonctionnement.
5. Monter:
lSupport de tuyau de frein 1
lEtrier 2
lBoulon (étrier) 3
N.B.:
Aligner l’encoche du support de tuyau
de frein a sur la saillie b de la fourche
avant et fixer le tuyau de frein.
6. Monter:
lSupport de tuyau de frein 1
lBoulon (support de tuyau de
frein) 2
lProtecteur 3
lBoulon (protection) 4
N.B.:
Lors de l’installation du support de tuyau
de frein, faire passer le tuyau de frein 5
à l’avant du bossage d’essieu a, puis
l’insérer dans la cannelure de tuyau b
afin que le tuyau de frein ne touche pas
l’écrou (axe de roue).
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Régler:
lForce d’amortissement de
détente
N.B.:
Tourner en serrant à la main le dispositif
de réglage de la force d’amortissement
1 puis régler à la position de réglage
d’origine.4. Apretar:
lPerno de fijación (tija superior
del manillar) 1
lPerno de fijación (ménsula
inferior) 2
PRECAUCION:
Apriete la ménsula inferior hasta
obtener la torsión especificada. Si la
torsión es excesiva, podría causar un
funcionamiento defectuoso de la hor-
quilla delantera.
5. Instalar:
lCubierta del tubo de frenos 1
lCaliper 2
lPerno (caliper) 3
NOTA:
Encaje el corte de la cubierta del tubo de
frenos a sobre la parte saliente b de la
horquilla delantera y la abrazadera del
tubo del freno.
6. Instalar:
lCubierta del tubo de frenos 1
lPerno (cubierta del tubo de fre-
nos) 2
lProtector 3
lPerno (protector) 4
NOTA:
Cuando instale la cubierta del tubo de
frenos, pase el tubo del freno 5 por
delante del buje del eje a y, después,
colóquelo dentro de la ranura del tubo b
de forma que el tubo del freno no entre
en contacto con la tuerca (eje de la
rueda).
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Ajustar:
lTensión de retorno del amorti-
guador
NOTA:
Gire hacia adentro el ajustador del amor-
tiguador 1 apretándolo a mano y des-
pués gírelo hacia afuera hasta su
posición de ajuste original.

5 - 40
CHAS
EC5B0000
HANDLEBAR
Extent of removal:1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalHANDLEBAR REMOVAL
Number plate
1 Decompression cable 1 Disconnect at the lever side.
2 Decompression lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1
5 “ENGINE STOP” button 1
6 Lights switch 1
7 Master cylinder 1 Refer to “REMOVAL POINTS”.
8 Throttle cable cap 1
9 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
10 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
11 Grip (right) 1 Refer to “REMOVAL POINTS”.
12 Tube guide 1
13 Collar 1
14 Grip (left) 1 Refer to “REMOVAL POINTS”.
15 Handlebar holder (upper) 2
16 Handlebar 1
1
HANDLEBAR

5 - 40
CHAS
LENKER
Demontage-Arbeiten:1 Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung den AusbauLENKER DEMONTIEREN
Nummernschild
1 Dekompressionszug 1 Hebelseitig demontieren.
2 Dekompressionshebel-Halterung 1
3 Kupplungszug 1 Hebelseitig demontieren.
4 Kupplungshebel-Halterung 1
5 Motorstoppschalter “ENGINE STOP” 1
6 Lichtschalter 1
7 Hauptbremszylinder 1 Siehe unter “AUSBAU”.
8 Gasseilzugkappe 1
9 Gaszug 2 1 Gasdrehgriffseitig demontieren.
10 Gaszug 1 1 Gasdrehgriffseitig demontieren.
11 Gasdrehgriff 1 Siehe unter “AUSBAU”.
12 Führungsrohr 1
13 Hülse 1
14 Lenkergriff (links) 1 Siehe unter “AUSBAU”.
15 Lenkerhalterung (oben) 2
16Lenker
1
1
GUIDON
LENKER
MANILLAR
GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de pièce Qté Remarques
Préparation pour la déposeDEPOSE DU GUIDON
Plaque de numéro
1 Câble de décompression 1 Déconnecter du côté levier.
2 Support du levier de décompression 1
3 Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1
5 Bouton d’arrêt du moteur “ENGINE STOP” 1
6 Interrupteur Lumières 1
7 Maître-cylindre 1 Se reporter à “POINTS DE DEPOSE”.
8 Capuchon de câble d’accélerateur 1
9 Câble d’accélérateur 2 (serré) 1 Déconnecter du côté accélérateur.
10 Câble d’accélérateur 1 (tiré) 1 Déconnecter du côté accélérateur.
11 Poignée (droite) 1 Se reporter à “POINTS DE DEPOSE”.
12 Guide de tube 1
13 Collerette 1
14 Poignée (gauche) 1 Se reporter à “POINTS DE DEPOSE”.
15 Support de guidon (supérieur) 2
16 Guidon 1
1
MANILLAR
Alcance de la extracción:1 Extracción del manillar
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
Preparación para la extracciónEXTRACCIÓN DEL MANILLAR
Placa de números
1 Cable de descompresión 1 Desconectar en el lado de la palanca.
2 Soporte de la palanca de descompresión 1
3 Cable del embrague 1 Desconectar en el lado de la palanca.
4 Soporte de la palanca del embrague 1
5 Botón de parada del motor “ENGINE STOP” 1
6 Interruptor de las luces 1
7 Cilindro principal 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
8 Tapa del cable del acelerador 1
9 Cable del acelerador Nº2 (presionado) 1 Desconectar en el lado del acelerador.
10 Cable del acelerador Nº1 (flojo) 1 Desconectar en el lado del acelerador.
11 Empuñadura (derecha) 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
12 Guía del tubo 1
13 Casquillo 1
14 Empuñadura (izquierda) 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
15 Soporte del manillar (superior) 2
16Manillar
1
1

5 - 41
CHAS
EC5B3000

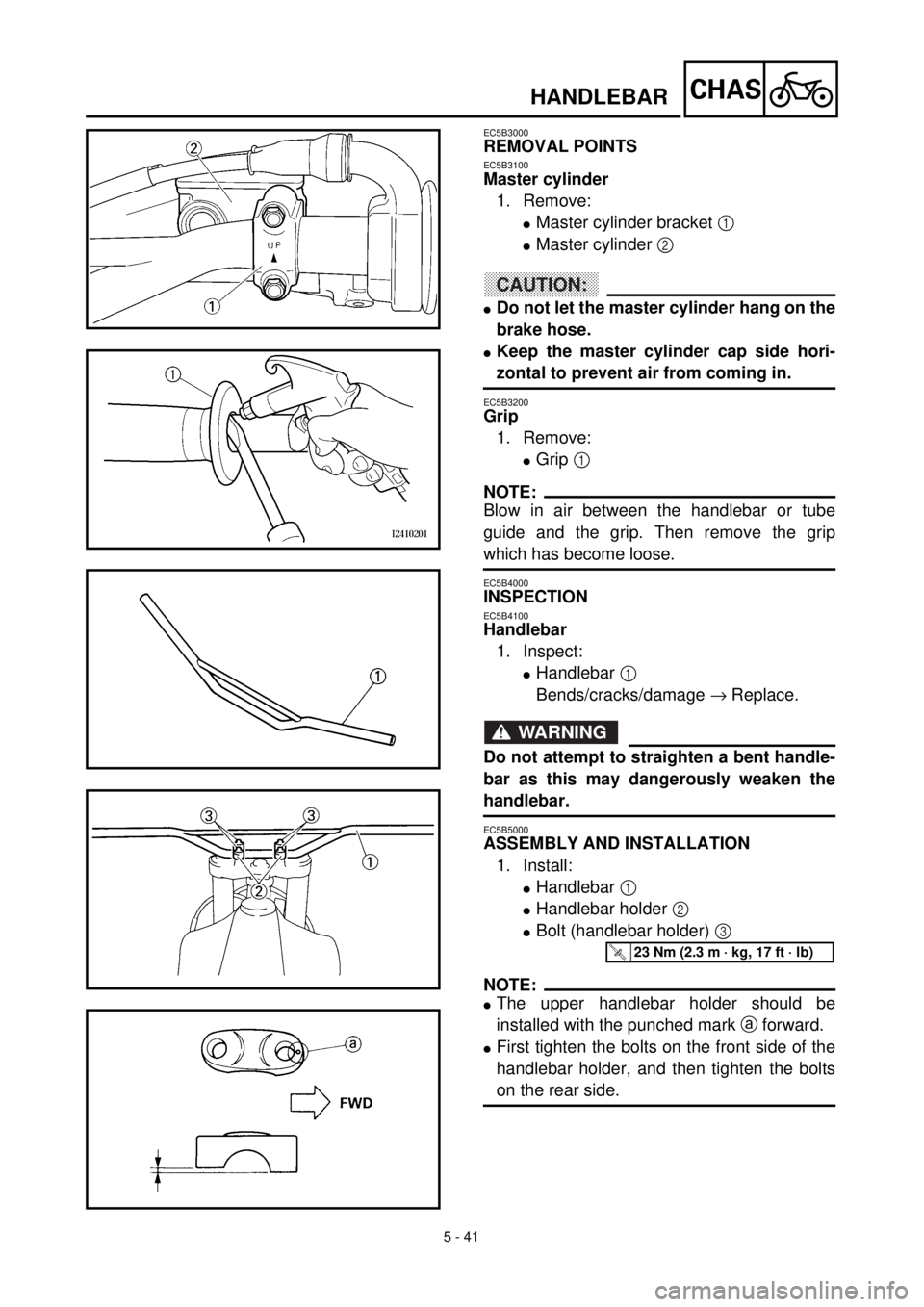

REMOVAL POINTS
EC5B3100
Master cylinder
1. Remove:
lMaster cylinder bracket 1
lMaster cylinder 2
CAUTION:
lDo not let the master cylinder hang on the
brake hose.
lKeep the master cylinder cap side hori-
zontal to prevent air from coming in.
EC5B3200
Grip
1. Remove:
lGrip 1
NOTE:
Blow in air between the handlebar or tube
guide and the grip. Then remove the grip
which has become loose.
EC5B4000
INSPECTION
EC5B4100
Handlebar
1. Inspect:
lHandlebar 1
Bends/cracks/damage ® Replace.
WARNING
Do not attempt to straighten a bent handle-
bar as this may dangerously weaken the
handlebar.
EC5B5000
ASSEMBLY AND INSTALLATION
1. Install:
lHandlebar 1
lHandlebar holder 2
lBolt (handlebar holder) 3
NOTE:
lThe upper handlebar holder should be
installed with the punched mark a forward.
lFirst tighten the bolts on the front side of the
handlebar holder, and then tighten the bolts
on the rear side.
T R..23 Nm (2.3 m · kg, 17 ft · lb)
HANDLEBAR

5 - 41
CHAS
AUSBAU
Hauptbremszylinder
1. Demontieren:
lHauptbremszylinder-Halte-
rung 1
lHauptbremszylinder 2
ACHTUNG:
lDen Hauptbremszylinder nicht
am Bremsschlauch hängen las-
sen.
lDen Behälterdeckel waagrecht
halten, damit keine Luft ein-
dringt.
Lenkergriffe
1. Demontieren:
lLenkergriffe 1
HINWEIS:
Die Lenkergriffe mit Druckluft lok-
kern, dann abziehen.
PRÜFUNG
Lenker
1. Kontrollieren:
lLenker 1
Verbiegung/Rißbildung/
Beschädigung ® Erneuern.
WARNUNG
Niemals versuchen, einen verbo-
genen Lenker zu richten, da da-
durch seine Stabilität verloren
geht.
ZUSAMMENBAU UND MONTAGE
1. Montieren:
lLenker 1
lLenkerhalterung 2
lSchraube (Lenkerhalterung)
3
HINWEIS:
lDer obere Lenkerhalterung mit
nach vorne weisender Stanzmar-
kierung a einbauen.
lZuerst die vorderen, dann die hin-
teren Lenkerhalterungs-Schrauben
festziehen.
T R..23 Nm (2,3 m · kg)
GUIDON
LENKER
MANILLAR
POINTS DE DEPOSE
Maître-cylindre
1. Déposer:
lDemi-palier de fixation de maî-
tre-cylindre 1
lMaître-cylindre 2
ATTENTION:
lNe pas laisser pendre le maître-
cylindre sur le tuyau de frein.
lMaintenir le côté du capuchon de
maître-cylindre à l’horizontale pour
empêcher toute pénétration d’air.
Poignée
1. Déposer:
lPoignée 1
N.B.:
Souffler de l’air entre le guidon ou le
guide de tube et la poignée. Enlever
ensuite la poignée quand elle a du jeu.
CONTROLE
Guidon
1. Contrôler:
lGuidon 1
Déformée/craquelures/endom-
magement ® Changer.
AVERTISSEMENT
Ne pas tenter de redresser un guidon
déformé, car cela l’affaiblirait dange-
reusement.
REMONTAGE ET MONTAGE
1. Monter:
lGuidon 1
lSupport de guidon 2
lBoulon (support de guidon) 3
N.B.:
lLe support supérieur de guidon doit
être monté avec son poinçon a à
l’avant.
lSerrer d’abord les boulons du côté
avant du support de guidon puis serrer
les boulons du côté arrière.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
PUNTOS DE EXTRACCIÓN
Cilindro principal
1. Extraer:
lMénsula del cilindro principal
1
lCilindro principal 2
PRECAUCION:
lNo permita que el cilindro principal
cuelgue del tubo del freno.
lMantenga el lado de la tapa del
cilindro principal horizontal para
evitar que entre aire.
Empuñadura
1. Extraer:
lEmpuñadura 1
NOTA:
Sople aire entre el manillar o la guía del
tubo y la empuñadura. Después, extraiga
la empuñadura que ha quedado floja.
INSPECCIÓN
Manillar
1. Inspeccionar:
lManillar 1
Deformaciones/Grietas/Daños
® Reemplazar.
ADVERTENCIA
No intente enderezar un manillar
doblado ya que podría debilitarlo peli-
grosamente.
MONTAJE E INSTALACIÓN
1. Instalar:
lManillar 1
lSoporte del manillar 2
lPerno (soporte del manillar) 3
NOTA:
lEl soporte del manillar superior debe
instalarse con la marca de perforación
a hacia adelante.
lApriete en primer lugar los pernos de
la parte delantera del soporte del
manillar y después los pernos de la
parte trasera.
T R..23 Nm (2,3 m · kg, 17 ft · lb)

5 - 42
CHASHANDLEBAR

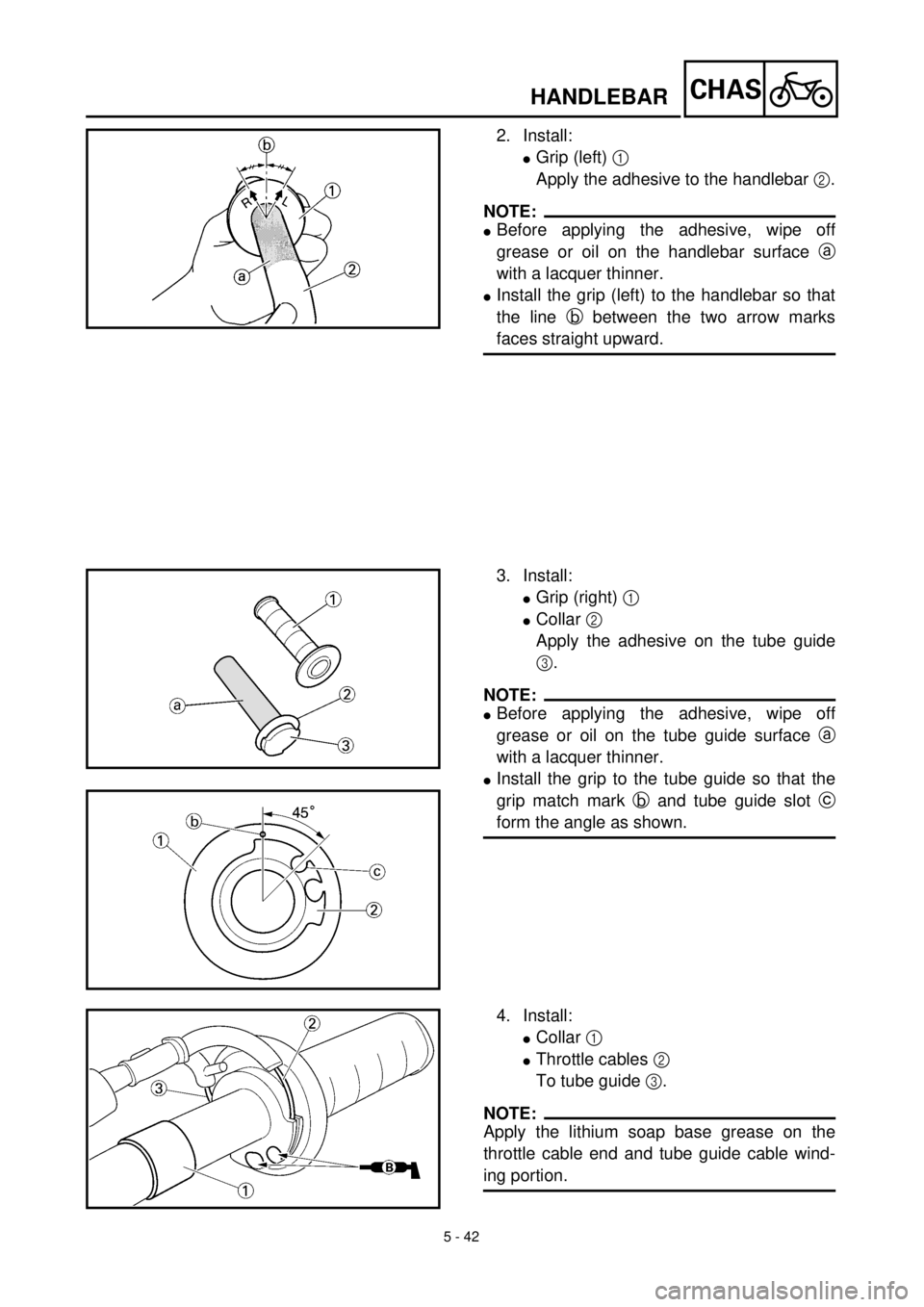

2. Install:
lGrip (left) 1
Apply the adhesive to the handlebar 2.
NOTE:
lBefore applying the adhesive, wipe off
grease or oil on the handlebar surface a
with a lacquer thinner.
lInstall the grip (left) to the handlebar so that
the line b between the two arrow marks
faces straight upward.
3. Install:
lGrip (right) 1
lCollar 2
Apply the adhesive on the tube guide
3.
NOTE:
lBefore applying the adhesive, wipe off
grease or oil on the tube guide surface a
with a lacquer thinner.
lInstall the grip to the tube guide so that the
grip match mark b and tube guide slot c
form the angle as shown.
4. Install:
lCollar 1
lThrottle cables 2
To tube guide 3.
NOTE:
Apply the lithium soap base grease on the
throttle cable end and tube guide cable wind-
ing portion.
