CHAS
Verschlußschraube
1. Kontrollieren:
lVerschlußschraube 1
lO-Ring 2
lEntlüftungsschraube 3
Verschleiß/Beschädigung ®
Erneuern.
ZUSAMMENBAU UND MONTAGE
Vorderradgabel
1. Alle Teile in sauberem Lö-
sungsmittel reinigen.
2. Montieren:
lDämpferrohr 1
(am Standrohr 2)
ACHTUNG:
Beim Einbau des Dämpferrohrs
das Standrohr geneigt halten, um
zu vermeiden, daß das Dämpfer-
rohr herabfällt und dabei das Luft-
ventil beschädigt.
3. Montieren:
lKupferscheibe 1
lO-Ring 2
lLuftventil 3
(am Standrohr 4)
4. Festziehen:
lLuftventil 1
HINWEIS:
lDas Dämpferrohr 3 mit dem
Dämpferrohr-Halter 2 festhalten.
lLOCTITE® auf das Gewinde des
Luftventils auftragen.
Dämpferrohr-Halter:
YM-1423/90890-01423
New
T R..55 Nm (5,5 m · kg)
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
Bouchon de fourche
1. Contrôler:
lBoulon capuchon 1
lJoint torique 2
lVis de purge d’air 3
Usure/endommagement ®
Changer.
REMONTAGE ET MONTAGE
Ensemble fourche avant
1. Laver tous les éléments dans un
solvant propre.
2. Monter:
lTige d’amortisseur 1
Au tube interne 2.
ATTENTION:
Pour monter l’ensemble de tige
d’amortisseur dans le tube interne,
tenir le tube interne de biais. Si le tube
interne est tenu verticalement,
l’ensemble de tige peut y tomber,
endommageant l’intérieur de la sou-
pape.
3. Monter:
lRondelle en cuivre 1
lJoint torique 2
lSoupape de base 3
Au tube interne 4.
4. Serrer:
lSoupape de base 1
N.B.:
lUtiliser la poignée de tige d’amortis-
seur 2 pour bloquer la tige d’amortis-
seur 3.
lAppliquer du LOCTITEâ sur le file-
tage de la soupape de base.
Poignée de tige d’amortis-
seur:
YM-1423/90890-01423
New
T R..55 Nm (5,5 m · kg, 40 ft · lb)
Perno de la tapa
1. Inspeccionar:
lPerno de la tapa 1
lJunta tórica 2
lTornillo de sangrado de aire 3
Desgaste/Daños ® Reempla-
zar.
MONTAJE E INSTALACIÓN
Conjunto de la horquilla delantera
1. Lave todas las piezas con disol-
vente nuevo.
2. Instalar:
lBarra amortiguadora 1
Al tubo interno 2.
PRECAUCION:
Para instalar la barra amortiguadora
en el tubo interno, sujete el tubo
interno oblicuamente. Si sujeta el tubo
interno verticalmente, podría caerse la
barra amortiguadora, dañando el
interior de la válvula.
3. Instalar:
lArandela de cobre 1
lJunta tórica 2
lVálvula base 3
Al tubo interno 4.
4. Apretar:
lVálvula base 1
NOTA:
lUtilice un soporte de la barra amorti-
guadora 2 para bloquear la barra
amortiguadora 3.
lAplique LOCTITE® a las roscas de la
válvula base.
Soporte de la barra amor-
tiguadora:
YM-1423/90890-01423
New
T R..55 Nm (5,5 m · kg, 40 ft · lb)

5 - 33

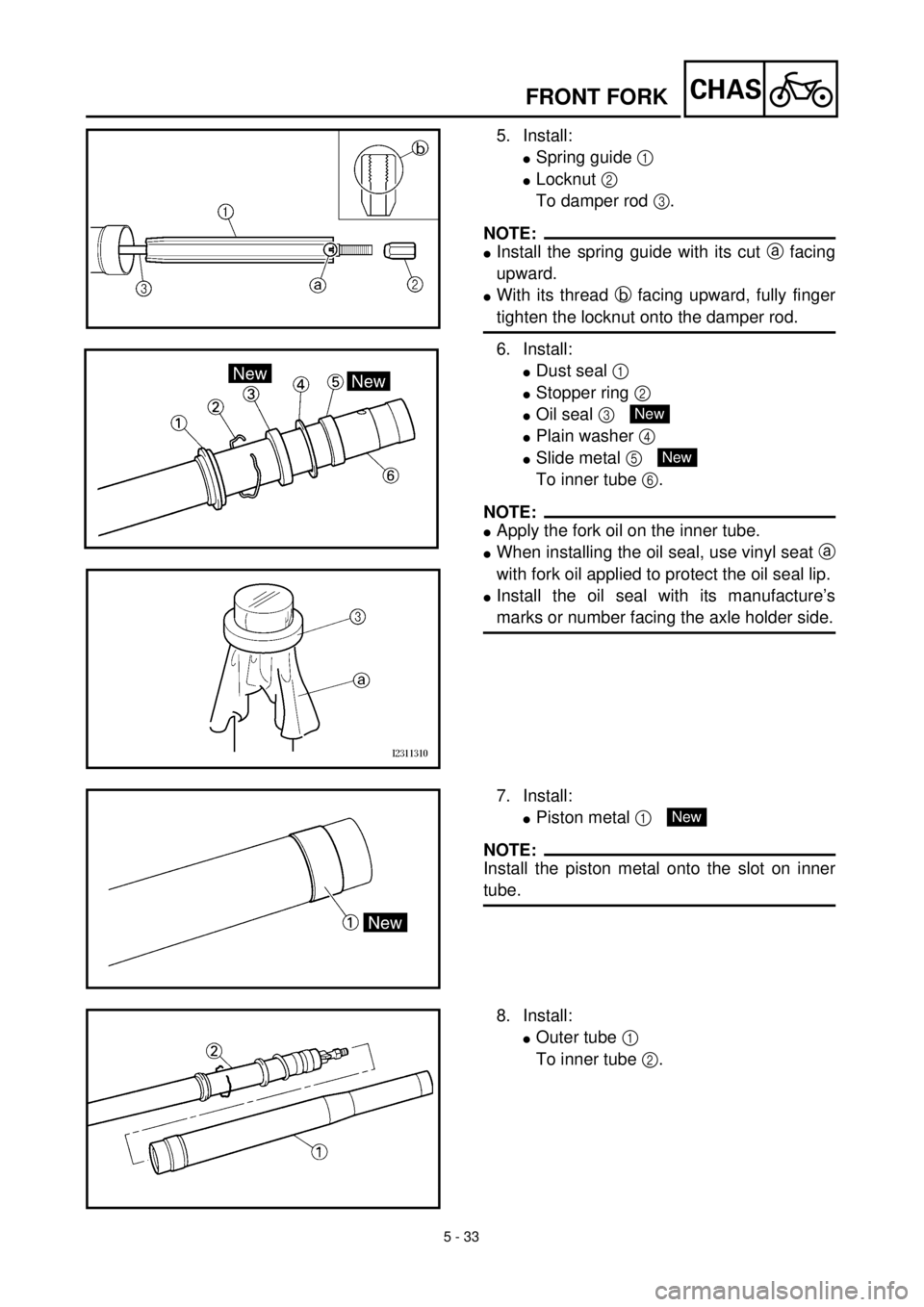

CHAS

FRONT FORK
5. Install:
l
Spring guide
1

l
Locknut
2

To damper rod
3
.
NOTE:

l
Install the spring guide with its cut
a
facing
upward.
l
With its thread
b
facing upward, fully finger
tighten the locknut onto the damper rod.
6. Install:
l
Dust seal
1

l
Stopper ring
2

l
Oil seal
3

l
Plain washer
4

l
Slide metal
5

To inner tube
6
.
NOTE:

l
Apply the fork oil on the inner tube.
l
When installing the oil seal, use vinyl seat
a
with fork oil applied to protect the oil seal lip.
l
Install the oil seal with its manufacture’s
marks or number facing the axle holder side.
New
New

7. Install:
l
Piston metal
1

NOTE:

Install the piston metal onto the slot on inner
tube.
New

8. Install:
l
Outer tube
1

To inner tube
2.

5 - 33
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
5. Montieren:
lFedersitz 1
lSicherungsmutter 2
(am Dämpferrohr 3)
HINWEIS:
lDen Federsitz mit der Nut a nach
oben einbauen.
lDie Sicherungsmutter mit nach
oben weisendem Gewinde b
handfest gegen das Dämpferrohr
anziehen.
6. Montieren:
lStaubschutzring 1
lSicherungsring 2
lDichtring 3
lBeilagscheibe 4
lGleitbuchse 5
(am Standrohr 6)
HINWEIS:
lGabelöl auf das Standrohr auftra-
gen.
lBeim Einbau des Dichtrings eine
mit Gabelöl bestrichene Vinylfolie
a verwenden, um die Dichtringlip-
pen zu schützen.
lDen Dichtring mit zur Achshalte-
rung weisenden Herstelleranga-
ben einbauen.
New
New
7. Montieren:
lKolbenbuchse 1
HINWEIS:
Die Kolbenbuchse auf die Nut im
Standrohr montieren.
New
8. Montieren:
lGleitrohr 1
(am Standrohr 2) 5. Monter:
lGuide de ressort 1
lContre-écrou 2
Sur la tige d’amortisseur 3.
N.B.:
lInstaller le guide de ressort avec
l’encoche a orientée vers le haut.
lLe filetage b étant orienté vers le
haut, serrer le contre-écrou à fond à la
main sur la tige d’amortisseur.
6. Monter:
lJoint antipoussière 1
lBague d’arrêt 2
lBague d’étanchéité 3
lRondelle ordinaire 4
lBague antifriction 5
Sur le tube interne 6.
N.B.:
lAppliquer de l’huile de fourche sur le
tube interne.
lLors de l’installation de la bague
d’étanchéité, utiliser une feuille en
vinyle a enduite d’huile de fourche
pour protéger la lèvre de la bague
d’étanchéité.
lInstaller le joint à huile en veillant à
placer les marques d’usine ou les
numéros du côté du support d’axe.
New
New
7. Monter:
lBague coulissante de piston 1
N.B.:
Installer la bague coulissante de piston
sur la fente interne du tuyau.
New
8. Monter:
lTube externe 1
Sur le tube interne 2.5. Instalar:
lGuía del resorte 1
lContratuerca 2
A la barra amortiguadora 3.
NOTA:
lInstale el guía del resorte con el corte
a hacia arriba.
lCon la rosca b hacia arriba, apriete
completamente a mano la contratuerca
en la barra amortiguadora.
6. Instalar:
lGuardapolvos 1
lAro de tope 2
lRetén de aceite 3
lArandela plana 4
lMetal deslizante 5
Al tubo interno 6.
NOTA:
lAplique aceite para horquillas en el
tubo interno.
lCuando instale el retén de aceite, uti-
lice un asiento de vinilo a con el
aceite para horquillas aplicado para
proteger el labio del retén de aceite.
lInstale el retén de aceite con la marca
del fabricante o el número hacia el
lado del soporte del eje.
New
New
7. Instalar:
lMetal del pistón 1
NOTA:
Instale el metal del pistón en la ranura
del tubo interno.
New
8. Instalar:
lTubo externo 1
Al tubo interno 2.

5 - 34

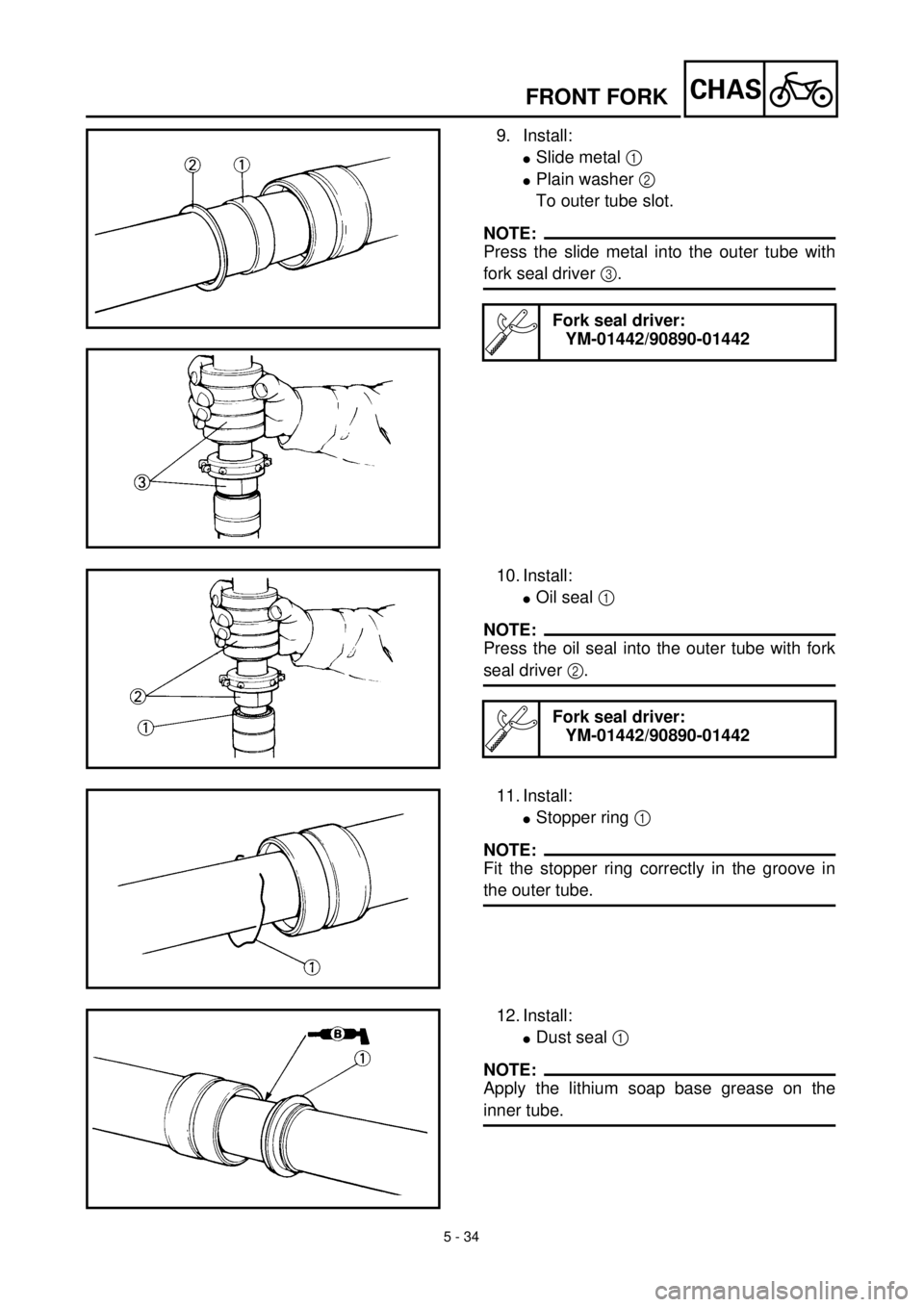

CHASFRONT FORK
9. Install:
lSlide metal 1
lPlain washer 2
To outer tube slot.
NOTE:
Press the slide metal into the outer tube with
fork seal driver 3.
Fork seal driver:
YM-01442/90890-01442
10. Install:
lOil seal 1
NOTE:
Press the oil seal into the outer tube with fork
seal driver 2.
Fork seal driver:
YM-01442/90890-01442
11. Install:
lStopper ring 1
NOTE:
Fit the stopper ring correctly in the groove in
the outer tube.
12. Install:
lDust seal 1
NOTE:
Apply the lithium soap base grease on the
inner tube.

5 - 34
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
9. Montieren:
lGleitbuchse 1
lBeilagscheibe 2
(auf Gleitrohr-Nut)
HINWEIS:
Die Gleitbuchse mit dem Gabeldicht-
ring-Treiber 3 in das Gleitrohr ein-
setzen.
Gabeldichtring-Treiber
YM-01442/90890-
01442
10. Montieren:
lDichtring 1
HINWEIS:
Den Dichtring mit dem Gabeldicht-
ring-Treibers 2 in das Gleitrohr ein-
setzen.
Gabeldichtring-Treiber:
YM-01442/90890-
01442
11. Montieren:
lSicherungsring 1
HINWEIS:
Den Sicherungsring richtig in die Nut
des Gleitrohres einsetzen.
12. Montieren:
lStaubschutzring 1
HINWEIS:
Lithiumfett auf das Gleitrohr auftra-
gen. 9. Monter:
lBague antifriction 1
lRondelle ordinaire 2
Dans l’ouverture du tube
externe.
N.B.:
Enfoncer la bague antifriction dans le
tube externe à l’aide de l’outil d’inser-
tion de joint de fourche 3.
Outil d’insertion de joint
de fourche:
YM-01442/90890-01442
10. Monter:
lBague d’étanchéité 1
N.B.:
Enfoncer la bague d’étanchéité dans le
tube externe à l’aide de l’outil d’inser-
tion de joint de fourche 2.
Outil d’insertion de joint
de fourche:
YM-01442/90890-01442
11. Monter:
lBague d’arrêt 1
N.B.:
Fixer correctement le joint de butée dans
la gorge du tube externe.
12. Monter:
lJoint antipoussière 1
N.B.:
Appliquer la graisse à base de savon au
lithium sur le tube interne.9. Instalar:
lMetal deslizante 1
lArandela plana 2
A la ranura del tubo externo.
NOTA:
Empuje el metal deslizante dentro del
tubo externo con el montador de retenes
de horquilla 3.
Montador de retenes de
horquilla:
YM-01442/90890-01442
10. Instalar:
lRetén de aceite 1
NOTA:
Empuje el retén de aceite dentro del tubo
externo con el montador de retenes de
horquilla 2.
Montador de retenes de
horquilla:
YM-01442/90890-01442
11. Instalar:
lAro de tope 1
NOTA:
Coloque el aro de tope correctamente en
la ranura del tubo externo.
12. Instalar:
lGuardapolvos 1
NOTA:
Aplique grasa con base de jabón de litio
en el tubo interno.

5 - 35
CHASFRONT FORK
13. Check:
lInner tube smooth movement
Tightness/binding/rough spots ®
Repeat the steps 2 to 12.
14. Compress the front fork fully.
15. Fill:
lFront fork oil
Until outer tube top surface with recom-
mended fork oil 1.
CAUTION:
lBe sure to use recommended fork oil. If
other oils are used, they may have an
excessively adverse effect on the front
fork performance.
lNever allow foreign materials to enter the
front fork.
Recommended oil:
Suspension oil “01”
16. After filling, pump the damper rod 1
slowly up and down more than 10 times
to distribute the fork oil.
17. Fill:
lFront fork oil
Until outer tube top surface with recom-
mended fork oil once more.
18. After filling, pump the outer tube 1 slowly
up and down (about 200 mm (7.9 in)
stroke) to distribute the fork oil once
more.
NOTE:
Be careful not to excessive full stroke. A stroke
of 200 mm (7.9 in) or more will cause air to
enter. In this case, repeat the steps 15 to 18.

5 - 35
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
13. Kontrollieren:
lLeichtgängigkeit des Stand-
rohres Schwergängigkeit ®
Die Schritte 2 bis 12 wieder-
holen.
14. Die Teleskopgabel ganz zu-
sammendrücken.
15. Befüllen:
lGleitrohr
(bis zum Rand mit Öl 1 der
empfohlenen Sorte)
ACHTUNG:
lAusschließlich Öl der empfohle-
nen Sorte verwenden, um die
richtige Funktion der Teleskop-
gabel zu gewährleisten.
lUNTER KEINEN UMSTÄNDEN
Fremdkörper in die Teleskopga-
bel eindringen lassen.
Empfohlene Ölsorte
Gabelöl “01”
16. Nach dem Befüllen der Gabel
muß das Dämpferrohr 1
mehrmals (mindestens 10
Mal) ein- und ausgefedert wer-
den, damit sich das Gabelöl
verteilt.
17. Befüllen:
lGleitrohr
(bis zum Rand mit Öl der
empfohlenen Sorte)
18. Danach muß das Standrohr 1
langsam um maximal 200 mm
ein- und ausgefedert werden,
damit sich das Gabelöl verteilt.
HINWEIS:
Wird das Standrohr mehr als 200
mm ein- oder ausgefedert, tritt Luft
ein. In diesem Fall die Schritte 15 bis
18 wiederholen. 13. Contrôler:
lMouvement régulier du tube
interne
Raideur/coincement/point dur
® Répéter les étapes du 2 à 12.
14. Comprimer la fourche avant com-
plètement.
15. Remplir:
lHuile de fourche avant
Jusqu’au sommet du tube
externe avec l’huile de fourche
recommandée 1.
ATTENTION:
lToujours utiliser l’huile de fourche
recommandée. Si d’autres huiles
sont utilisées, elles peuvent avoir un
effet nuisible sur le rendement de la
fourche avant.
lNe jamais laisser de substance
étrangère pénétrer dans la fourche
avant.
Huile recommandée:
Huile de suspension
“01”
16. Après le remplissage, pomper
lentement plus de 10 fois vers le
haut et le bas la tige d’amortis-
seur 1 pour distribuer l’huile du
fourche.
17. Remplir:
lHuile de fourche avant
Une nouvelle fois jusqu’au
sommet du tube externe avec
l’huile de fourche recomman-
dée.
18. Une fois le remplissage de l’huile
de fourche terminé, pomper le
tube externe 1 de haut en bas
(course de environ 200 mm (7,9
in)) pour assurer une nouvelle
fois la bonne répartition de l’huile
de fourche.
N.B.:
Faire attention à ne pas dépasser la
pleine course. Une course de 200 mm
(7,9 in) ou plus fera entrer de l’air. Dans
ce cas, répéter les étapes 15 à 18.13. Comprobar:
lMovimiento suave del tubo
interno
Rigidez/Ligadura/Superficies
ásperas ® Repetir los pasos 2
al 12.
14. Comprima completamente la hor-
quilla delantera.
15. Rellenar:
lAceite para la horquilla delan-
tera
Hasta la superficie superior del
tubo externo con el aceite para
horquillas recomendado 1.
PRECAUCION:
lAsegúrese de utilizar el aceite para
horquillas recomendado. El uso de
otros aceites puede tener efectos
negativos en el funcionamiento de la
horquilla delantera.
lNo permita que se introduzca nin-
gún material extraño en la horquilla
delantera.
Aceite recomendado:
Aceite para suspensión
“01”
16. Después de rellenar con el aceite,
desplace la barra amortiguadora
1 lentamente hacia arriba y
hacia abajo más de 10 veces para
distribuir el aceite.
17. Rellenar:
lAceite para la horquilla delan-
tera
Hasta la superficie superior del
tubo externo con el aceite para
horquillas recomendado nueva-
mente.
18. Después de rellenar con el aceite,
deslice el tubo externo 1 lenta-
mente hacia arriba y hacia abajo
(200 mm (7,9 in) aproximada-
mente) para distribuir el aceite
para horquillas nuevamente.
NOTA:
Asegúrese de no deslizar el tubo comple-
tamente. Un deslizamiento de 200 mm
(7,9 in) o superior podría introducir aire.
Si esto ocurriera, repita los pasos 15 a
18.

5 - 36

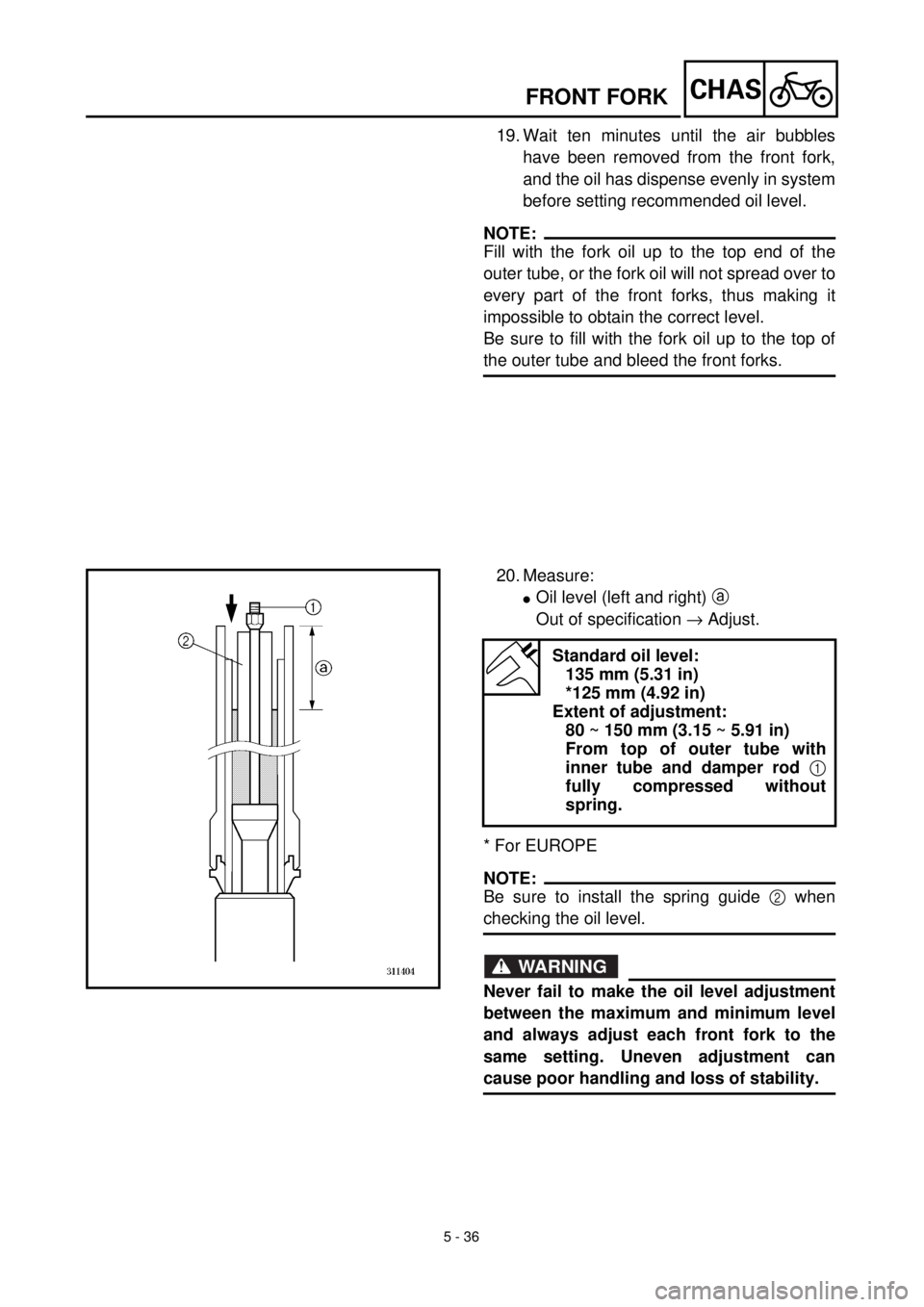

CHASFRONT FORK
19. Wait ten minutes until the air bubbles
have been removed from the front fork,
and the oil has dispense evenly in system
before setting recommended oil level.
NOTE:
Fill with the fork oil up to the top end of the
outer tube, or the fork oil will not spread over to
every part of the front forks, thus making it
impossible to obtain the correct level.
Be sure to fill with the fork oil up to the top of
the outer tube and bleed the front forks.
20. Measure:
lOil level (left and right) a
Out of specification ® Adjust.
* For EUROPE
NOTE:
Be sure to install the spring guide 2 when
checking the oil level.
WARNING
Never fail to make the oil level adjustment
between the maximum and minimum level
and always adjust each front fork to the
same setting. Uneven adjustment can
cause poor handling and loss of stability.
Standard oil level:
135 mm (5.31 in)
*125 mm (4.92 in)
Extent of adjustment:
80 ~ 150 mm (3.15 ~ 5.91 in)
From top of outer tube with
inner tube and damper rod 1
fully compressed without
spring.

5 - 36
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
19. Zehn Minuten warten, bis et-
waige Luftbläschen sich auf-
gelöst haben, bevor der Ga-
belölstand gemessen wird.
HINWEIS:
Das Gleitrohr bis zum Rand mit Ga-
belöl befüllen, anderenfalls verteilt
sich das Öl nicht richtig und kann der
richtige Ölstand nicht erreicht wer-
den.
Sicherstellen, daß sich keine Luft in
der Teleskopgabel befindet.
20. Messen:
lGabelölstand (links und
rechts) a
Unvorschriftsmäßig ® Korri-
gieren.
* Nur EUROPE
HINWEIS:
Bei der Gabelölstandkontrolle muß
der Federsitz 2 montiert sein.
WARNUNG
Der Ölstand beider Gabelholme
muß identisch sein und sich im
Sollbereich befinden. Ungleichmä-
ßiger Ölstand in den Gabelholmen
kann Fahrverhalten und Stabilität
beeinträchtigen.
Gabelölstand
(gemessen von der
Oberkante des Stand-
rohres, Gabel und
Dämpferrohr 1 voll-
ständig eingefedert,
ohne Gabelfeder)
Standard
135 mm
*125 mm
Sollbereich
80–150 mm
19. Attendre dix minutes jusqu’à ce
que les bulles d’air aient disparu
de la fourche avant et que l’huile
se soit uniformément répartie
dans le circuit avant d’ajuster le
niveau d’huile comme préconisé.
N.B.:
Verser de l’huile de fourche jusqu’à
l’extrémité supérieure du tube extérieur,
sinon l’huile ne se répandra pas correcte-
ment dans les bras de fourche et le
niveau d’huile correct ne pourra être
atteint.
Toujours verser de l’huile de fourche
jusqu’à l’extrémité supérieure du tube
extérieur et purger les bras de fourche.
20. Mesurer:
lNiveau d’huile (gauche et
droit) a
Hors spécification ® Régler.
* Pour l’EUROPE
N.B.:
Toujours installer le guide 2 de ressort
lors de la vérification du niveau d’huile.
AVERTISSEMENT
Toujours veiller à ce que le niveau
d’huile se situe entre les repères de
niveau maximum et minimum et à ce
que le niveau d’huile dans chacun
bras de fourche soit identique. Un
réglage inégal peut entraîner une
mauvaise maniabilité et une perte de
stabilité.
Niveau d’huile standard:
135 mm (5,31 in)
*125 mm (4,92 in)
Plage de réglage:
80 à 150 mm (3,15 à
5,91 in)
Du haut de tube externe
avec le tube interne et la
tige d’amortisseur 1
entièrement comprimés
sans ressort.
19. Espere diez minutos hasta que se
hayan extraído las burbujas de
aire de la horquilla delantera y se
haya distribuido el líquido unifor-
memente en el sistema antes de
establecer el nivel de aceite reco-
mendado.
NOTA:
Rellenar con aceite para horquillas hasta
el extremo superior del tubo externo o el
aceite para horquillas no se extenderá
por toda la horquilla delantera, por lo
que será imposible obtener el nivel
correcto.
Asegúrese de rellenar con aceite para
horquillas hasta la parte superior del
tubo externo y purgue las horquillas
delanteras.
20. Medir:
lNivel de aceite (izquierdo y
derecho) a
Fuera de especificaciones ®
Ajustar.
* Para EUROPE
NOTA:
Asegúrese de instalar la guía del resorte
2 cuando compruebe el nivel de aceite.
ADVERTENCIA
No deje nuca de realizar el ajuste del
nivel de aceite entre el nivel máximo y
mínimo y ajuste siempre cada horqui-
lla delantera en el mismo punto. Un
ajuste desigual puede provocar un
manejo inadecuado y pérdida de esta-
bilidad.
Nivel de aceite estándar:
135 mm (5,31 in)
*125 mm (4,92 in)
Extensión de ajuste:
80 ~ 150 mm (3,15 ~
5,91 in)
Desde la parte superior
del tubo externo con el
tubo interno y la barra
amortiguadora 1 com-
pletamente comprimida
sin el resorte.

5 - 37
CHASFRONT FORK
21. Measure:
lDistance a
Out of specification ® Turn into the
locknut.
Distance a:
20 mm (0.79 in) or more
Between damper rod 1 top and
locknut 2 top.
22. Loosen:
lRebound damping adjuster 1
NOTE:
lLoosen the rebound damping adjuster finger
tight.
lRecord the set position of the adjuster (the
amount of turning out the fully turned in posi-
tion).
23. Install
lCushion rubber 1
lWasher 2
lSpacer 3
To cap bolt 4.
NOTE:
Install the cushion rubber with its smaller dia.
end a facing the cap bolt.
24. Install:
lPush rod 1
lFork spring 2
NOTE:
lInstall the fork spring with the damper rod 3
pulled up.
lAfter installing the fork spring, hold the
damper rod end so that it will not go down.
25. Install:
lCap bolt 1
Fully tighten the cap bolt onto the
damper rod by hand.
