2-18
ESD
GJU01015
Motorstoppschalter
Diesen Schalter drücken 1
(roter Knopf), um
den Motor normal anzuhalten.
GJU01016
Motor-Absperrschalter
Die Sperrgabel 1
, am Ende der Motorstopplei-
ne 2
, in den Motor-Absperrschalter 3
(schwar-
zer Knopf) einfügen. Der Motor wird automatisch
abschalten, wenn die Sperrgabel vom Schalter
abgezogen wird, wie in dem Fall, wenn der Fahrer
vom Wasserfahrzeug herunterfällt.
@
Immer VOR dem Starten des Motors, die
Motorstoppleine an Ihrem Handgelenk befe-
stigen und die Sperrgabel in den Motor-Ab-
sperrschalter einfügen.

Um ein versehentliches Starten des Motors
oder unerlaubte Benutzung durch Kinder
oder andere Personen zu verhindern, die
Sperrgabel immer vom Absperrschalter ab-
ziehen, wenn der Motor stillsteht.
@
GJU01215
Chokeknopf
Um einen kalten Motor zu starten, wird eine
fette Luft-Kraftstoffmischung benötigt, die durch
den Choke zugeführt wird.
Den Knopf 1
herausziehen, um den Choke zu
öffnen.
Den Knopf hineindrücken, um den Choke zu
schließen.
SJU01015
Interruptor de paro del motor
Pulse este interruptor 1
(botón rojo) para pa-
rar el motor de forma normal.
SJU01016
Interruptor de paro de
emergencia del motor
Inserte la pinza 1
en el extremo del cordón
de hombre al agua 2
situado debajo del inte-
rruptor de paro de emergencia del motor 3
(bo-
tón negro). El motor se parará automáticamente
cuando se extraiga la pinza del interruptor, como
en caso de que el piloto se cayera de la moto de
agua.
@
Afirme siempre el cordón de hombre al
agua a su muñeca e inserte la pinza en el in-
terruptor de paro de emergencia del motor
ANTES de arrancar.

Para prevenir la puesta en marcha del mo-
tor o su uso no autorizado por parte de ni-
ños u otras personas, quite siempre la pinza
del interruptor de paro de emergencia
cuando el motor esté parado.
@
SJU01215
Perilla del estárter
Para arrancar el motor en frío se necesita una
mezcla más rica de aire y combustible que sumi-
nistra el estárter.
Tire de la perilla 1
hacia fuera para activar el
estárter.
Empuje la perilla hacia adentro para desacti-
var el estárter.
UF0M84A0.book Page 18 Monday, August 5, 2002 1:23 PM

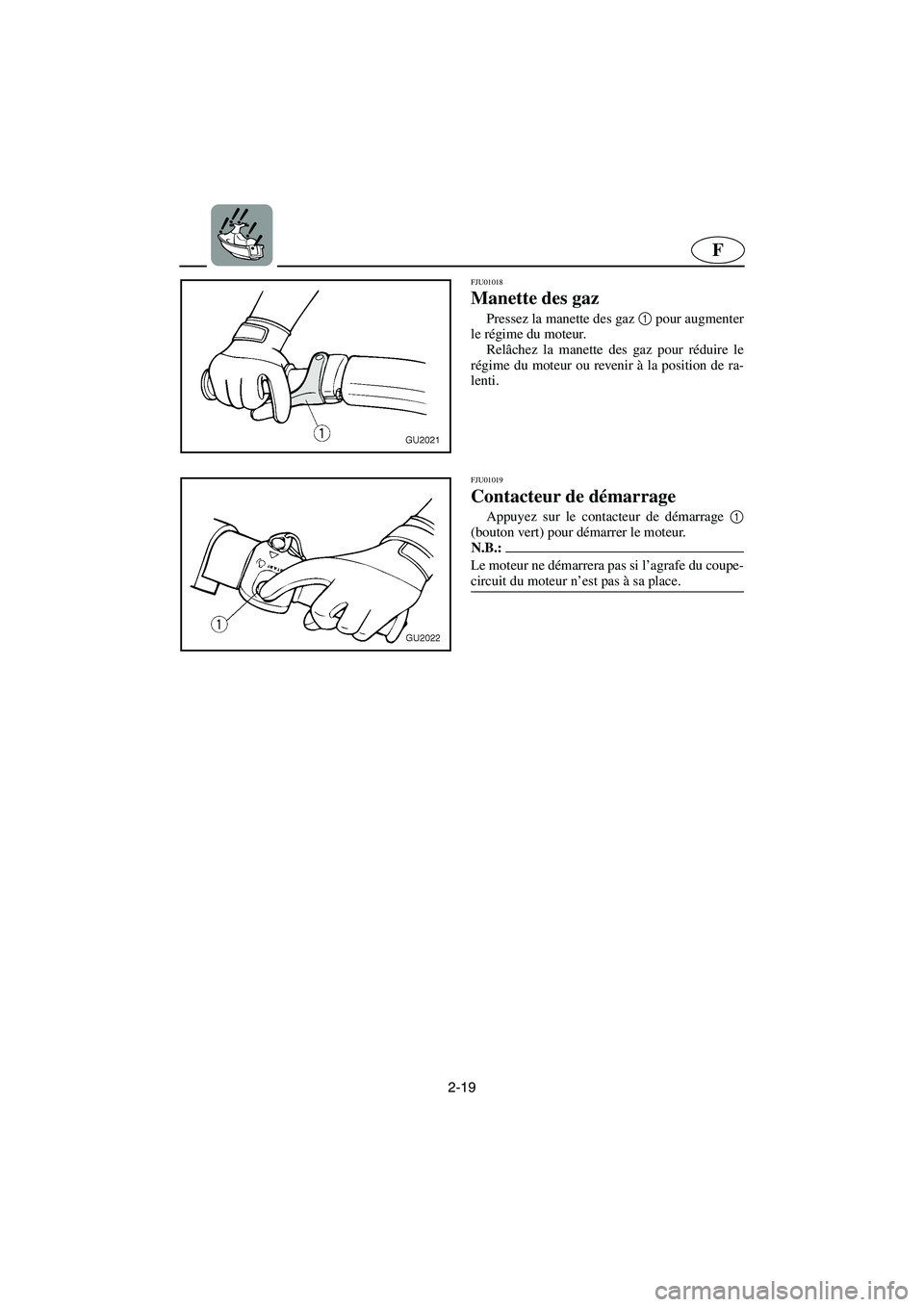

2-19
F
FJU01018
Manette des gaz
Pressez la manette des gaz 1
pour augmenter
le régime du moteur.
Relâchez la manette des gaz pour réduire le
régime du moteur ou revenir à la position de ra-
lenti.
FJU01019
Contacteur de démarrage
Appuyez sur le contacteur de démarrage 1
(bouton vert) pour démarrer le moteur.
N.B.:@ Le moteur ne démarrera pas si l’agrafe du coupe-
circuit du moteur n’est pas à sa place.
@
UF0M84A0.book Page 19 Monday, August 5, 2002 1:23 PM

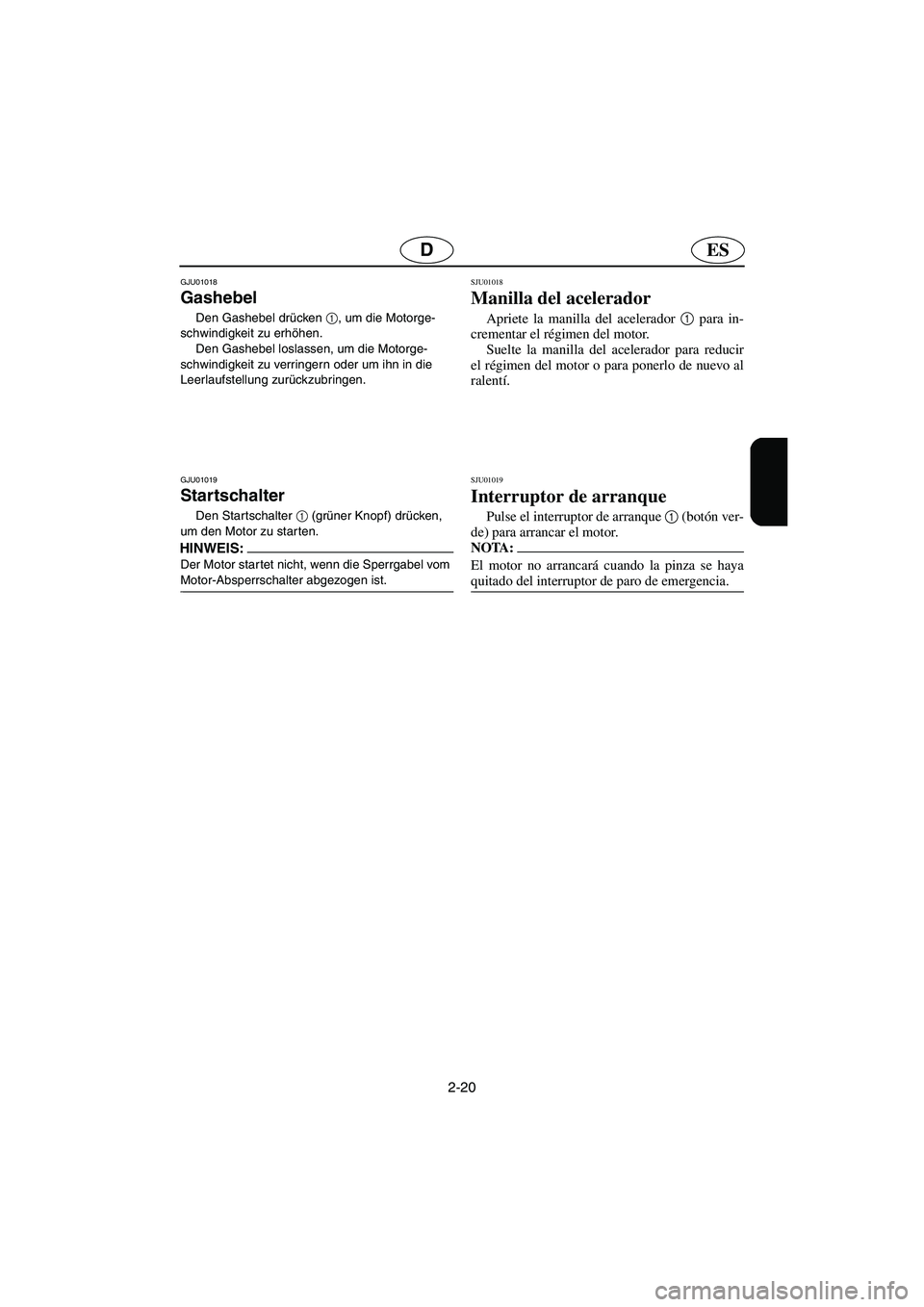

2-20
ESD
GJU01018
Gashebel
Den Gashebel drücken 1
, um die Motorge-
schwindigkeit zu erhöhen.
Den Gashebel loslassen, um die Motorge-
schwindigkeit zu verringern oder um ihn in die
Leerlaufstellung zurückzubringen.
GJU01019
Startschalter
Den Star tschalter 1
(grüner Knopf) drücken,
um den Motor zu starten.
HINWEIS:@ Der Motor star tet nicht, wenn die Sperrgabel vom
Motor-Absperrschalter abgezogen ist.
@
SJU01018
Manilla del acelerador
Apriete la manilla del acelerador 1
para in-
crementar el régimen del motor.
Suelte la manilla del acelerador para reducir
el régimen del motor o para ponerlo de nuevo al
ralentí.
SJU01019
Interruptor de arranque
Pulse el interruptor de arranque 1
(botón ver-
de) para arrancar el motor.
NOTA:@ El motor no arrancará cuando la pinza se haya
quitado del interruptor de paro de emergencia.
@
UF0M84A0.book Page 20 Monday, August 5, 2002 1:23 PM

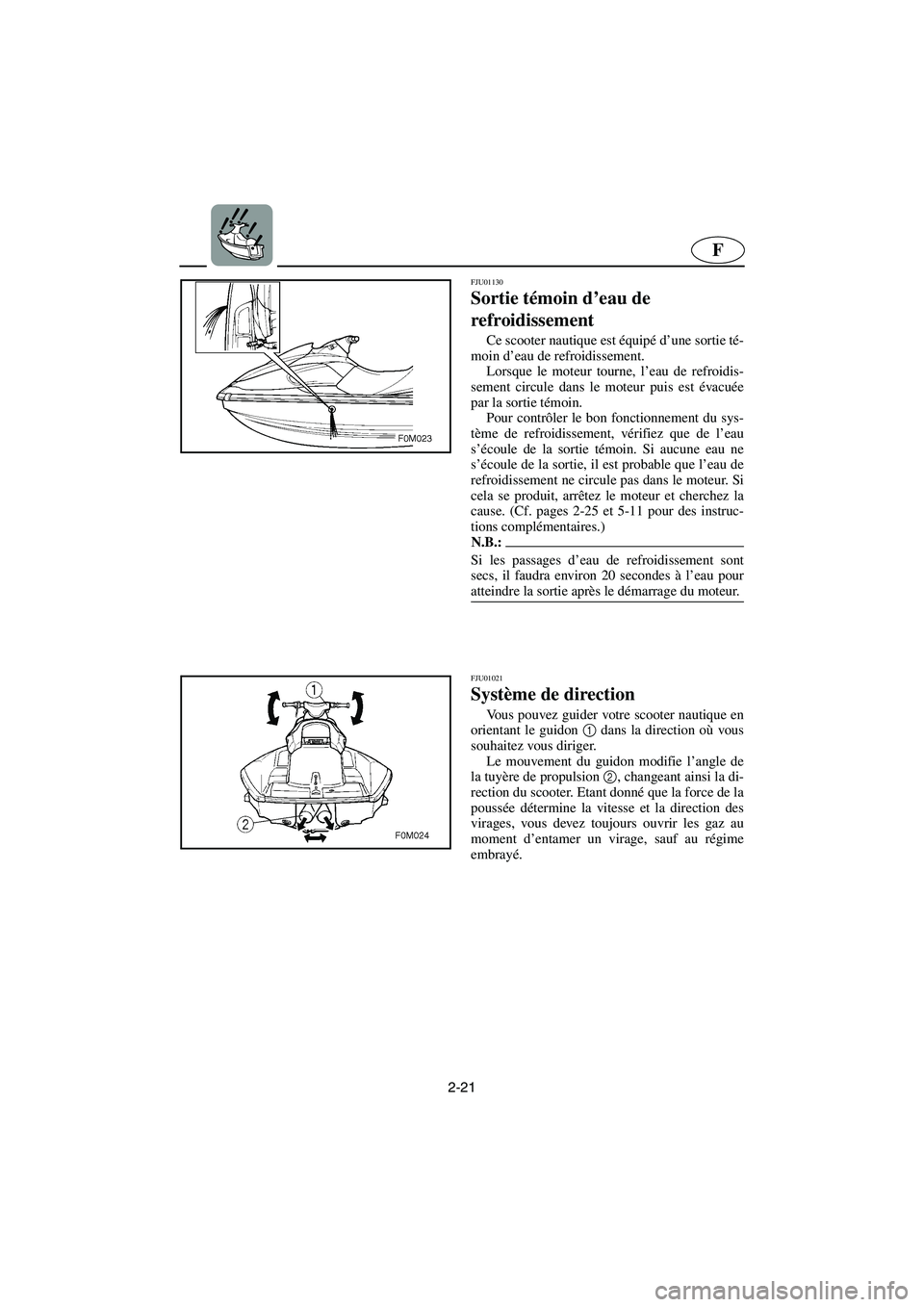

2-21
F
FJU01130
Sortie témoin d’eau de
refroidissement
Ce scooter nautique est équipé d’une sortie té-
moin d’eau de refroidissement.
Lorsque le moteur tourne, l’eau de refroidis-
sement circule dans le moteur puis est évacuée
par la sortie témoin.
Pour contrôler le bon fonctionnement du sys-
tème de refroidissement, vérifiez que de l’eau
s’écoule de la sortie témoin. Si aucune eau ne
s’écoule de la sortie, il est probable que l’eau de
refroidissement ne circule pas dans le moteur. Si
cela se produit, arrêtez le moteur et cherchez la
cause. (Cf. pages 2-25 et 5-11 pour des instruc-
tions complémentaires.)
N.B.:@ Si les passages d’eau de refroidissement sont
secs, il faudra environ 20 secondes à l’eau pour
atteindre la sortie après le démarrage du moteur.
@
FJU01021
Système de direction
Vous pouvez guider votre scooter nautique en
orientant le guidon 1
dans la direction où vous
souhaitez vous diriger.
Le mouvement du guidon modifie l’angle de
la tuyère de propulsion 2
, changeant ainsi la di-
rection du scooter. Etant donné que la force de la
poussée détermine la vitesse et la direction des
virages, vous devez toujours ouvrir les gaz au
moment d’entamer un virage, sauf au régime
embrayé.
UF0M84A0.book Page 21 Monday, August 5, 2002 1:23 PM

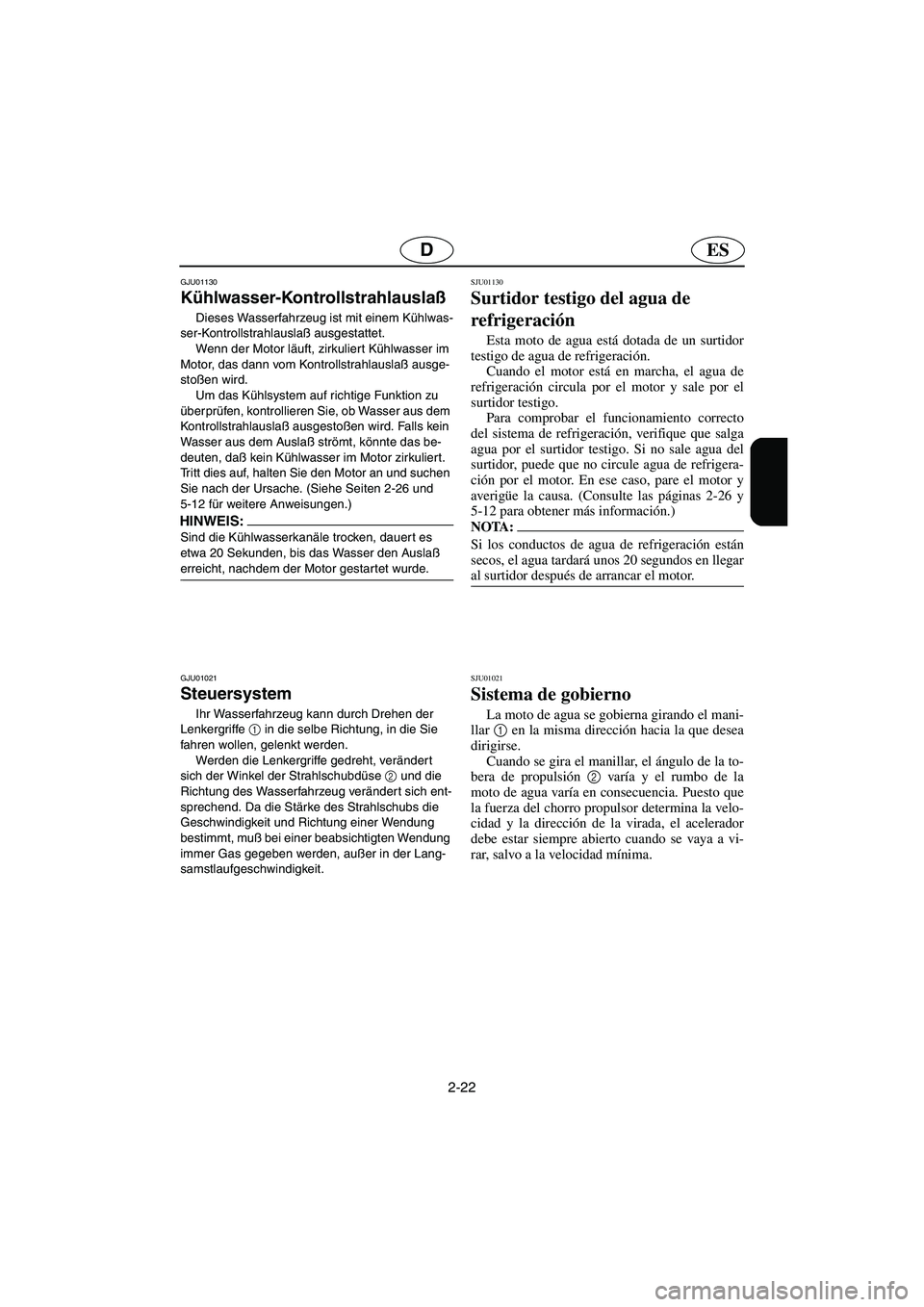

2-22
ESD
GJU01130
Kühlwasser-Kontrollstrahlauslaß
Dieses Wasserfahrzeug ist mit einem Kühlwas-
ser-Kontrollstrahlauslaß ausgestattet.
Wenn der Motor läuft, zirkuliert Kühlwasser im
Motor, das dann vom Kontrollstrahlauslaß ausge-
stoßen wird.
Um das Kühlsystem auf richtige Funktion zu
überprüfen, kontrollieren Sie, ob Wasser aus dem
Kontrollstrahlauslaß ausgestoßen wird. Falls kein
Wasser aus dem Auslaß strömt, könnte das be-
deuten, daß kein Kühlwasser im Motor zirkuliert.
Tritt dies auf, halten Sie den Motor an und suchen
Sie nach der Ursache. (Siehe Seiten 2-26 und
5-12 für weitere Anweisungen.)
HINWEIS:@ Sind die Kühlwasserkanäle trocken, dauert es
etwa 20 Sekunden, bis das Wasser den Auslaß
erreicht, nachdem der Motor gestar tet wurde.
@
GJU01021
Steuersystem
Ihr Wasserfahrzeug kann durch Drehen der
Lenkergriffe 1
in die selbe Richtung, in die Sie
fahren wollen, gelenkt werden.
Werden die Lenkergriffe gedreht, verändert
sich der Winkel der Strahlschubdüse 2
und die
Richtung des Wasserfahrzeug verändert sich ent-
sprechend. Da die Stärke des Strahlschubs die
Geschwindigkeit und Richtung einer Wendung
bestimmt, muß bei einer beabsichtigten Wendung
immer Gas gegeben werden, außer in der Lang-
samstlaufgeschwindigkeit.
SJU01130
Surtidor testigo del agua de
refrigeración
Esta moto de agua está dotada de un surtidor
testigo de agua de refrigeración.
Cuando el motor está en marcha, el agua de
refrigeración circula por el motor y sale por el
surtidor testigo.
Para comprobar el funcionamiento correcto
del sistema de refrigeración, verifique que salga
agua por el surtidor testigo. Si no sale agua del
surtidor, puede que no circule agua de refrigera-
ción por el motor. En ese caso, pare el motor y
averigüe la causa. (Consulte las páginas 2-26 y
5-12 para obtener más información.)
NOTA:@ Si los conductos de agua de refrigeración están
secos, el agua tardará unos 20 segundos en llegar
al surtidor después de arrancar el motor.
@
SJU01021
Sistema de gobierno
La moto de agua se gobierna girando el mani-
llar 1
en la misma dirección hacia la que desea
dirigirse.
Cuando se gira el manillar, el ángulo de la to-
bera de propulsión 2
varía y el rumbo de la
moto de agua varía en consecuencia. Puesto que
la fuerza del chorro propulsor determina la velo-
cidad y la dirección de la virada, el acelerador
debe estar siempre abierto cuando se vaya a vi-
rar, salvo a la velocidad mínima.
UF0M84A0.book Page 22 Monday, August 5, 2002 1:23 PM

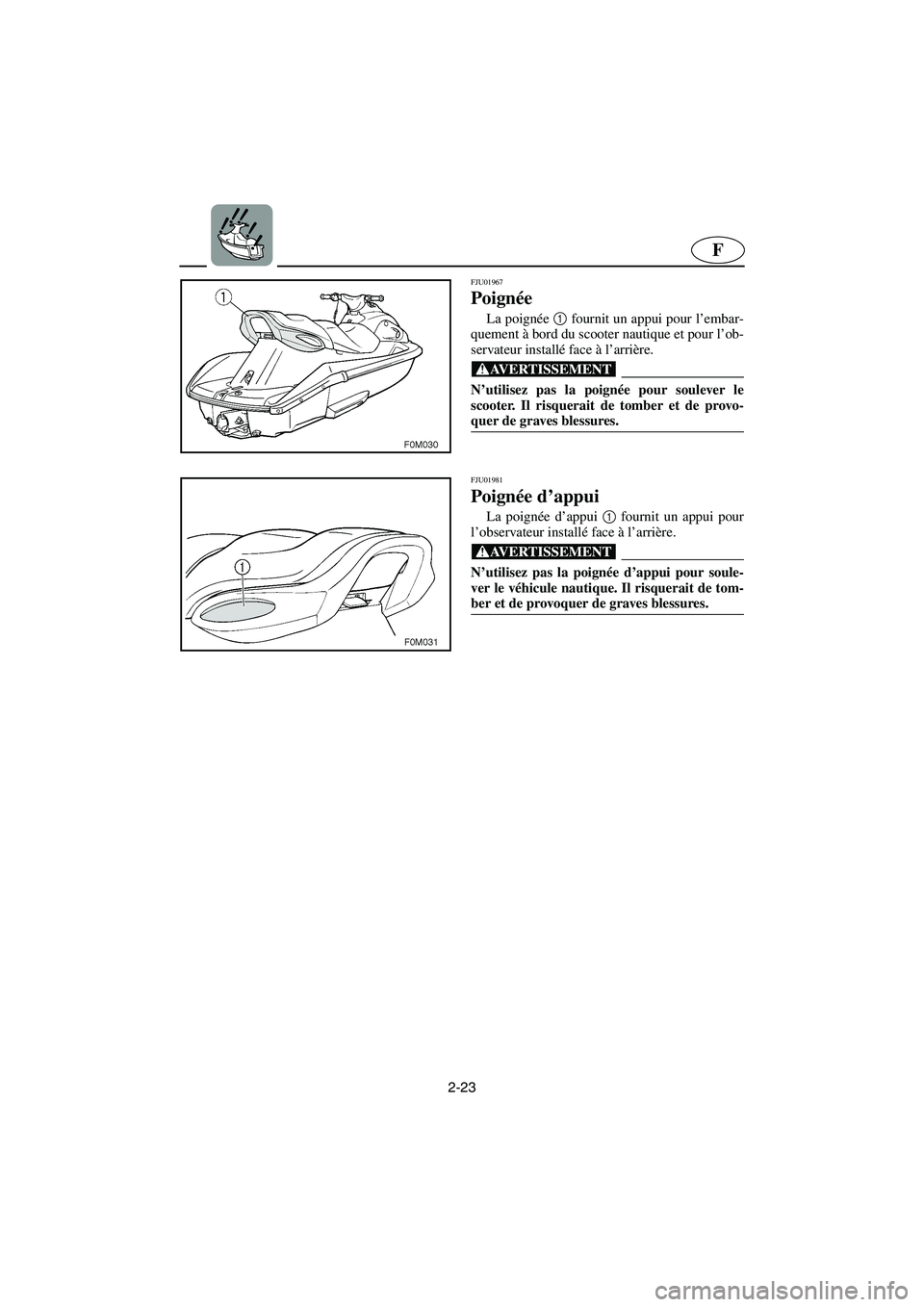

2-23
F
FJU01967
Poignée
La poignée 1
fournit un appui pour l’embar-
quement à bord du scooter nautique et pour l’ob-
servateur installé face à l’arrière.
@ N’utilisez pas la poignée pour soulever le
scooter. Il risquerait de tomber et de provo-
quer de graves blessures.
@
FJU01981
Poignée d’appui
La poignée d’appui 1
fournit un appui pour
l’observateur installé face à l’arrière.
@ N’utilisez pas la poignée d’appui pour soule-
ver le véhicule nautique. Il risquerait de tom-
ber et de provoquer de graves blessures.
@
UF0M84A0.book Page 23 Monday, August 5, 2002 1:23 PM

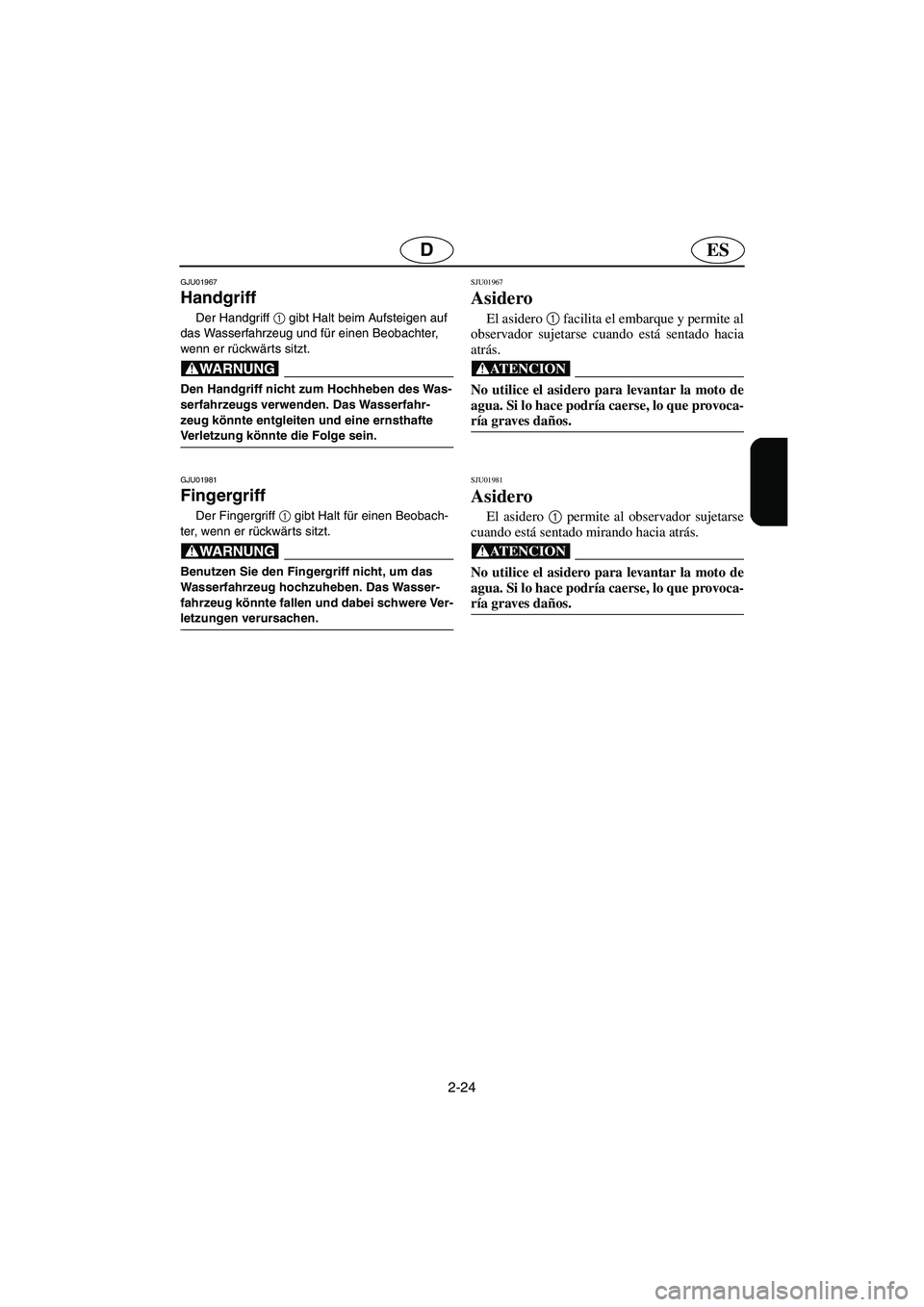

2-24
ESD
GJU01967
Handgriff
Der Handgriff 1
gibt Halt beim Aufsteigen auf
das Wasserfahrzeug und für einen Beobachter,
wenn er rückwärts sitzt.
@ Den Handgriff nicht zum Hochheben des Was-
serfahrzeugs verwenden. Das Wasserfahr-
zeug könnte entgleiten und eine ernsthafte
Verletzung könnte die Folge sein.
@
GJU01981
Fingergriff
Der Fingergriff 1
gibt Halt für einen Beobach-
ter, wenn er rückwärts sitzt.
@ Benutzen Sie den Fingergriff nicht, um das
Wasserfahrzeug hochzuheben. Das Wasser-
fahrzeug könnte fallen und dabei schwere Ver-
letzungen verursachen.
@
SJU01967
Asidero
El asidero 1
facilita el embarque y permite al
observador sujetarse cuando está sentado hacia
atrás.
@ No utilice el asidero para levantar la moto de
agua. Si lo hace podría caerse, lo que provoca-
ría graves daños.
@
SJU01981
Asidero
El asidero 1
permite al observador sujetarse
cuando está sentado mirando hacia atrás.
@ No utilice el asidero para levantar la moto de
agua. Si lo hace podría caerse, lo que provoca-
ría graves daños.
@
UF0M84A0.book Page 24 Monday, August 5, 2002 1:23 PM

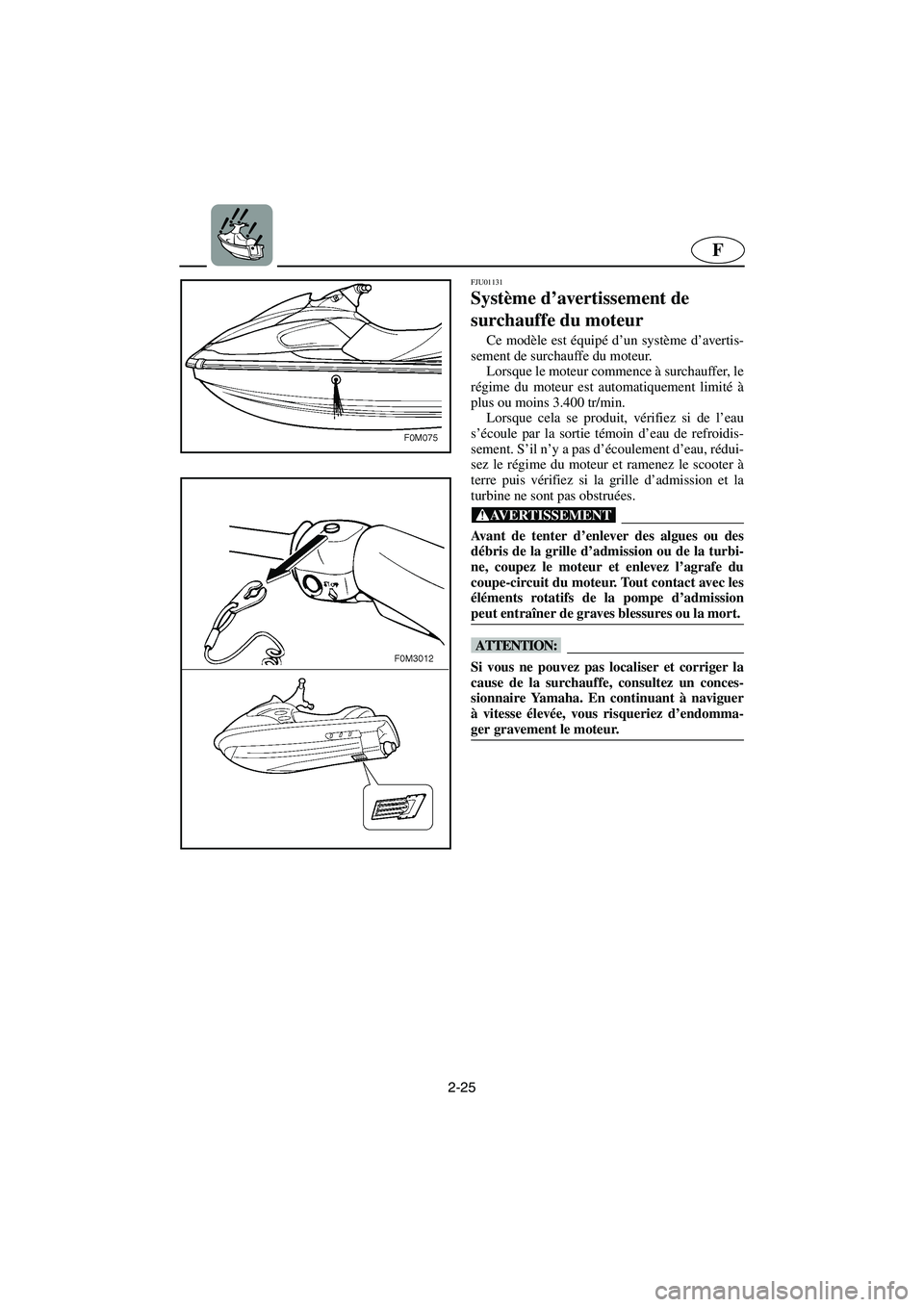

2-25
F
FJU01131
Système d’avertissement de
surchauffe du moteur
Ce modèle est équipé d’un système d’avertis-
sement de surchauffe du moteur.
Lorsque le moteur commence à surchauffer, le
régime du moteur est automatiquement limité à
plus ou moins 3.400 tr/min.
Lorsque cela se produit, vérifiez si de l’eau
s’écoule par la sortie témoin d’eau de refroidis-
sement. S’il n’y a pas d’écoulement d’eau, rédui-
sez le régime du moteur et ramenez le scooter à
terre puis vérifiez si la grille d’admission et la
turbine ne sont pas obstruées.
@ Avant de tenter d’enlever des algues ou des
débris de la grille d’admission ou de la turbi-
ne, coupez le moteur et enlevez l’agrafe du
coupe-circuit du moteur. Tout contact avec les
éléments rotatifs de la pompe d’admission
peut entraîner de graves blessures ou la mort.
@
@ Si vous ne pouvez pas localiser et corriger la
cause de la surchauffe, consultez un conces-
sionnaire Yamaha. En continuant à naviguer
à vitesse élevée, vous risqueriez d’endomma-
ger gravement le moteur.
@
UF0M84A0.book Page 25 Monday, August 5, 2002 1:23 PM

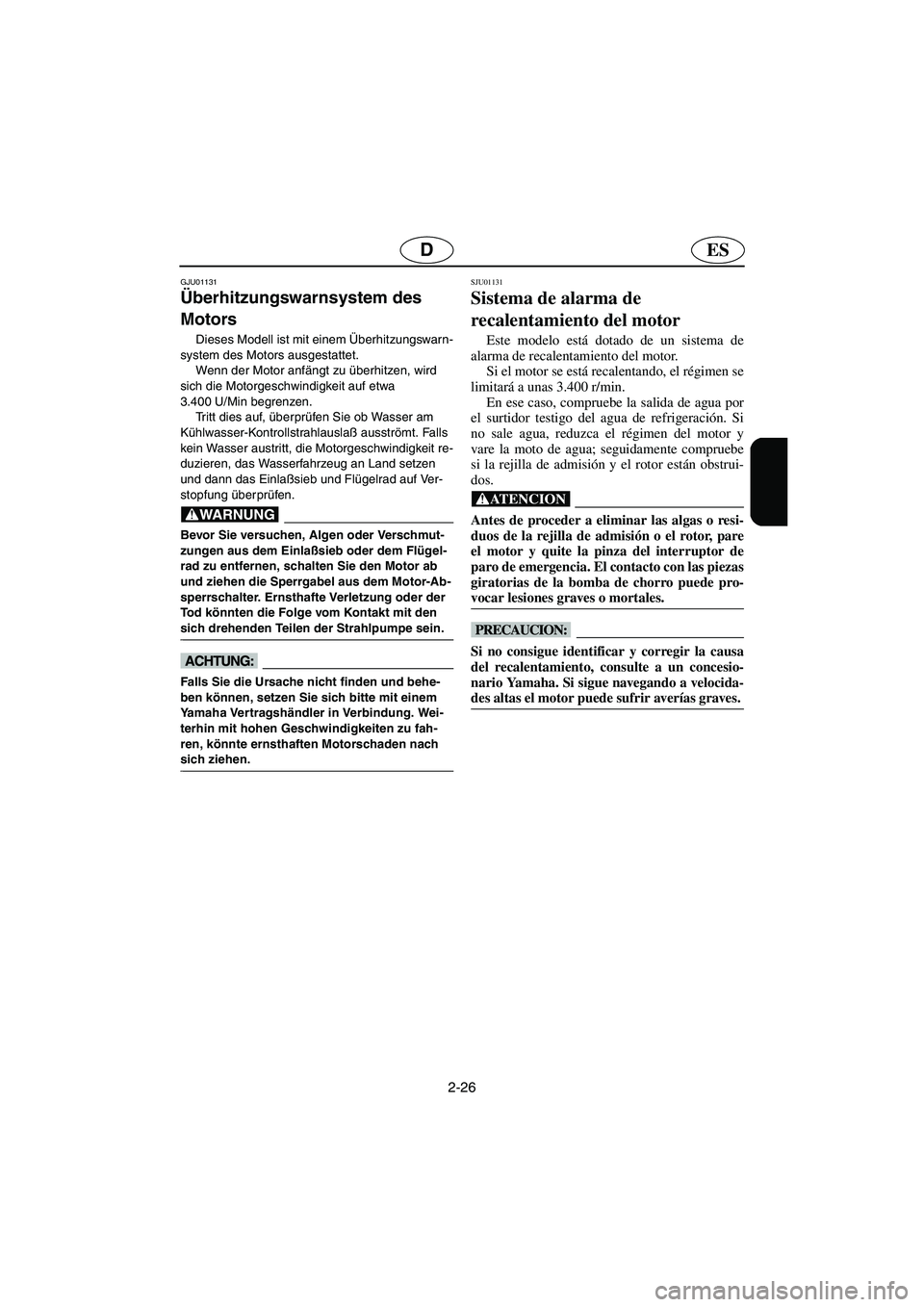

2-26
ESD
GJU01131
Überhitzungswarnsystem des
Motors
Dieses Modell ist mit einem Überhitzungswarn-
system des Motors ausgestattet.
Wenn der Motor anfängt zu überhitzen, wird
sich die Motorgeschwindigkeit auf etwa
3.400 U/Min begrenzen.
Tritt dies auf, überprüfen Sie ob Wasser am
Kühlwasser-Kontrollstrahlauslaß ausströmt. Falls
kein Wasser austritt, die Motorgeschwindigkeit re-
duzieren, das Wasserfahrzeug an Land setzen
und dann das Einlaßsieb und Flügelrad auf Ver-
stopfung überprüfen.
@ Bevor Sie versuchen, Algen oder Verschmut-
zungen aus dem Einlaßsieb oder dem Flügel-
rad zu entfernen, schalten Sie den Motor ab
und ziehen die Sperrgabel aus dem Motor-Ab-
sperrschalter. Ernsthafte Verletzung oder der
To d könnten die Folge vom Kontakt mit den
sich drehenden Teilen der Strahlpumpe sein.
@
@ Falls Sie die Ursache nicht finden und behe-
ben können, setzen Sie sich bitte mit einem
Yamaha Vertragshändler in Verbindung. Wei-
terhin mit hohen Geschwindigkeiten zu fah-
ren, könnte ernsthaften Motorschaden nach
sich ziehen.
@
SJU01131
Sistema de alarma de
recalentamiento del motor
Este modelo está dotado de un sistema de
alarma de recalentamiento del motor.
Si el motor se está recalentando, el régimen se
limitará a unas 3.400 r/min.
En ese caso, compruebe la salida de agua por
el surtidor testigo del agua de refrigeración. Si
no sale agua, reduzca el régimen del motor y
vare la moto de agua; seguidamente compruebe
si la rejilla de admisión y el rotor están obstrui-
dos.
@ Antes de proceder a eliminar las algas o resi-
duos de la rejilla de admisión o el rotor, pare
el motor y quite la pinza del interruptor de
paro de emergencia. El contacto con las piezas
giratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
@
@ Si no consigue identificar y corregir la causa
del recalentamiento, consulte a un concesio-
nario Yamaha. Si sigue navegando a velocida-
des altas el motor puede sufrir averías graves.
@
UF0M84A0.book Page 26 Monday, August 5, 2002 1:23 PM

2-27
F
FJU01132

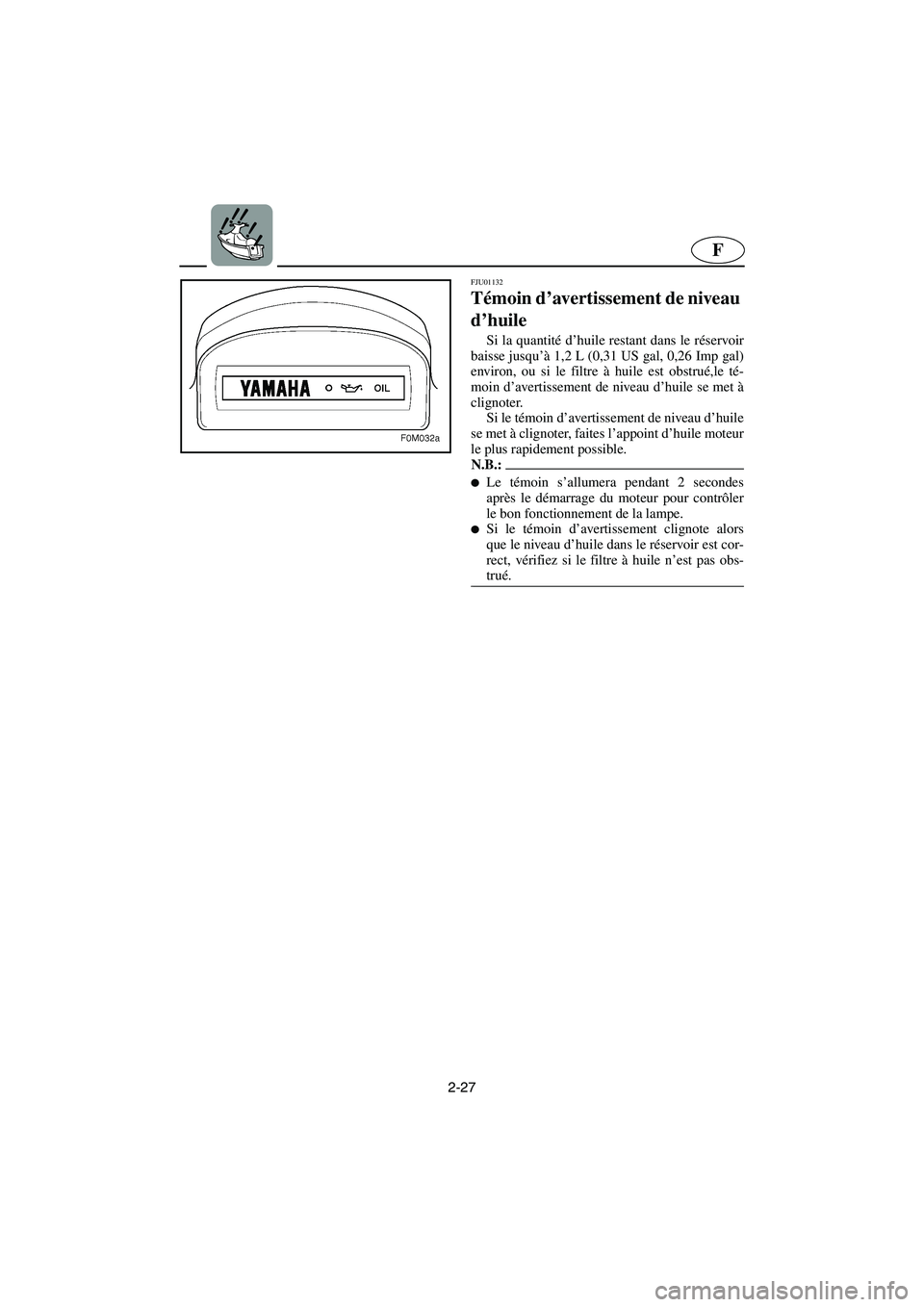

Témoin d’avertissement de niveau
d’huile
Si la quantité d’huile restant dans le réservoir
baisse jusqu’à 1,2 L (0,31 US gal, 0,26 Imp gal)
environ, ou si le filtre à huile est obstrué,le té-
moin d’avertissement de niveau d’huile se met à
clignoter.
Si le témoin d’avertissement de niveau d’huile
se met à clignoter, faites l’appoint d’huile moteur
le plus rapidement possible.
N.B.:@
Le témoin s’allumera pendant 2 secondes
après le démarrage du moteur pour contrôler
le bon fonctionnement de la lampe.

Si le témoin d’avertissement clignote alors
que le niveau d’huile dans le réservoir est cor-
rect, vérifiez si le filtre à huile n’est pas obs-
trué.
@
UF0M84A0.book Page 27 Monday, August 5, 2002 1:23 PM
