2-28
ESD
GJU01132

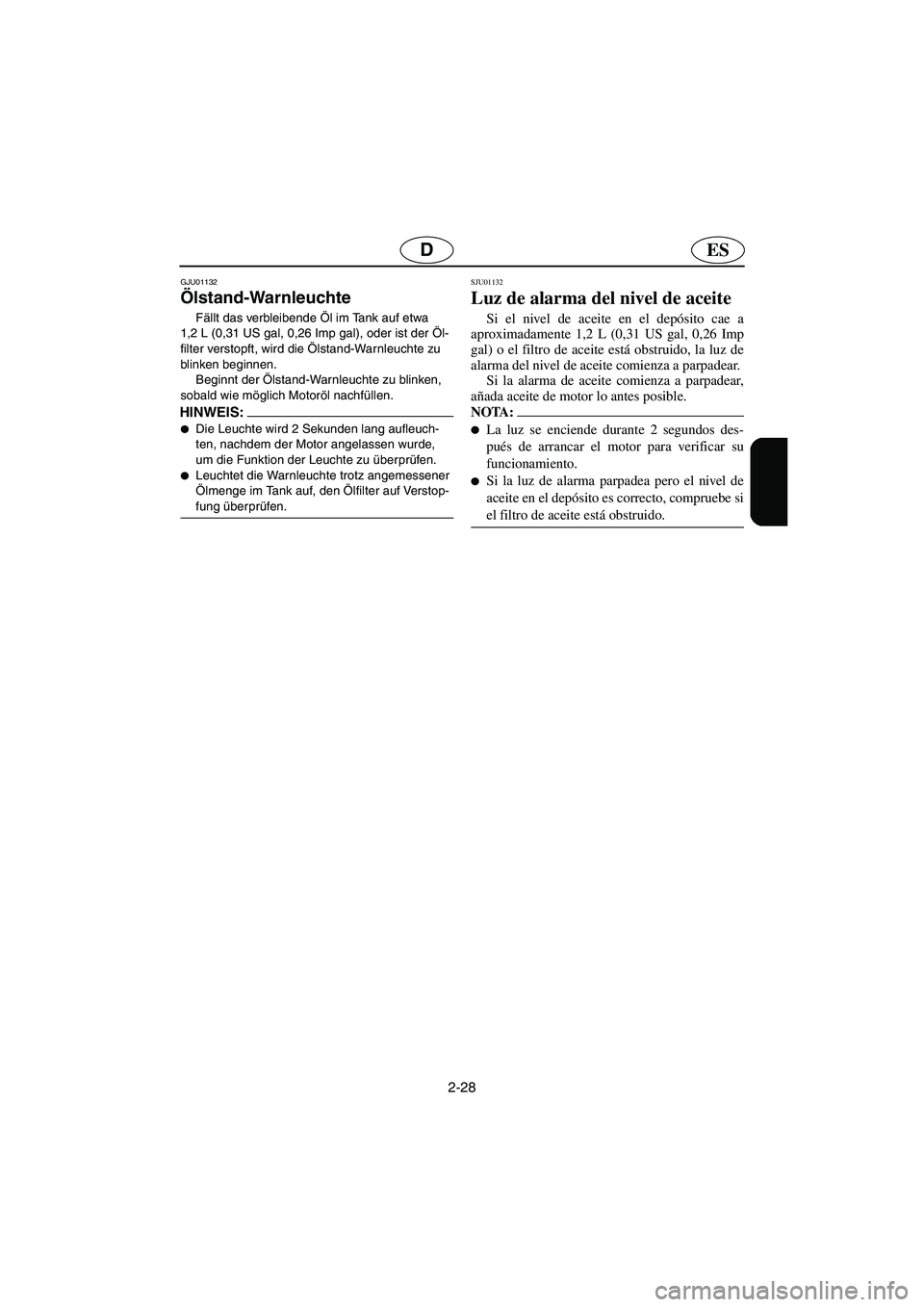

Ölstand-Warnleuchte
Fällt das verbleibende Öl im Tank auf etwa
1,2 L (0,31 US gal, 0,26 Imp gal), oder ist der Öl-
filter verstopft, wird die Ölstand-Warnleuchte zu
blinken beginnen.
Beginnt der Ölstand-Warnleuchte zu blinken,
sobald wie möglich Motoröl nachfüllen.
HINWEIS:@
Die Leuchte wird 2 Sekunden lang aufleuch-
ten, nachdem der Motor angelassen wurde,
um die Funktion der Leuchte zu überprüfen.

Leuchtet die Warnleuchte trotz angemessener
Ölmenge im Tank auf, den Ölfilter auf Verstop-
fung überprüfen.
@
SJU01132
Luz de alarma del nivel de aceite
Si el nivel de aceite en el depósito cae a
aproximadamente 1,2 L (0,31 US gal, 0,26 Imp
gal) o el filtro de aceite está obstruido, la luz de
alarma del nivel de aceite comienza a parpadear.
Si la alarma de aceite comienza a parpadear,
añada aceite de motor lo antes posible.
NOTA:@
La luz se enciende durante 2 segundos des-
pués de arrancar el motor para verificar su
funcionamiento.

Si la luz de alarma parpadea pero el nivel de
aceite en el depósito es correcto, compruebe si
el filtro de aceite está obstruido.
@
UF0M84A0.book Page 28 Monday, August 5, 2002 1:23 PM

2-29
F
FJU01236
Compartiments de rangement
Le scooter comporte un compartiment de ran-
gement avant, une boîte à gants et des comparti-
ments de rangement de sièges.
N.B.:@
Vérifiez que les compartiments de rangement
sont correctement fermés avant d’utiliser le
scooter nautique.

Les compartiments de rangement ne sont pas
étanches. Si vous transportez des objets qui ne
peuvent pas être mouillés, tels que les ma-
nuels, placez-les dans un sac étanche.
@
FJU01133
Compartiment de rangement avant
Deux compartiments de rangement sont situés
à la proue.
Pour ouvrir un compartiment, tirez vers le
haut le verrou du capot 1
puis soulevez le capot.
Pour refermer le compartiment de rangement
avant, appuyez sur l’arrière du capot jusqu’à ce
qu’il se verrouille.
N.B.:@ Le compartiment de rangement inférieur 3
est
situé sous le compartiment de rangement supé-
rieur 2
.
Pour y accéder, enlevez le compartiment supé-
rieur.
@
@ Ne rangez dans le compartiment inférieur que
des objets mous et légers, tels que des cordes
ou des chiffons. Les objets durs et pesants, tels
que des outils ou des bidons, risquent d’en-
dommager le compartiment.
@
Compartiment de rangement supérieur:
Capacité: 44 L (4,4 US gal, 3,6 Imp gal)
Charge admissible: 5 kg (11 lb)
UF0M84A0.book Page 29 Monday, August 5, 2002 1:23 PM

2-30
ESD
GJU01236

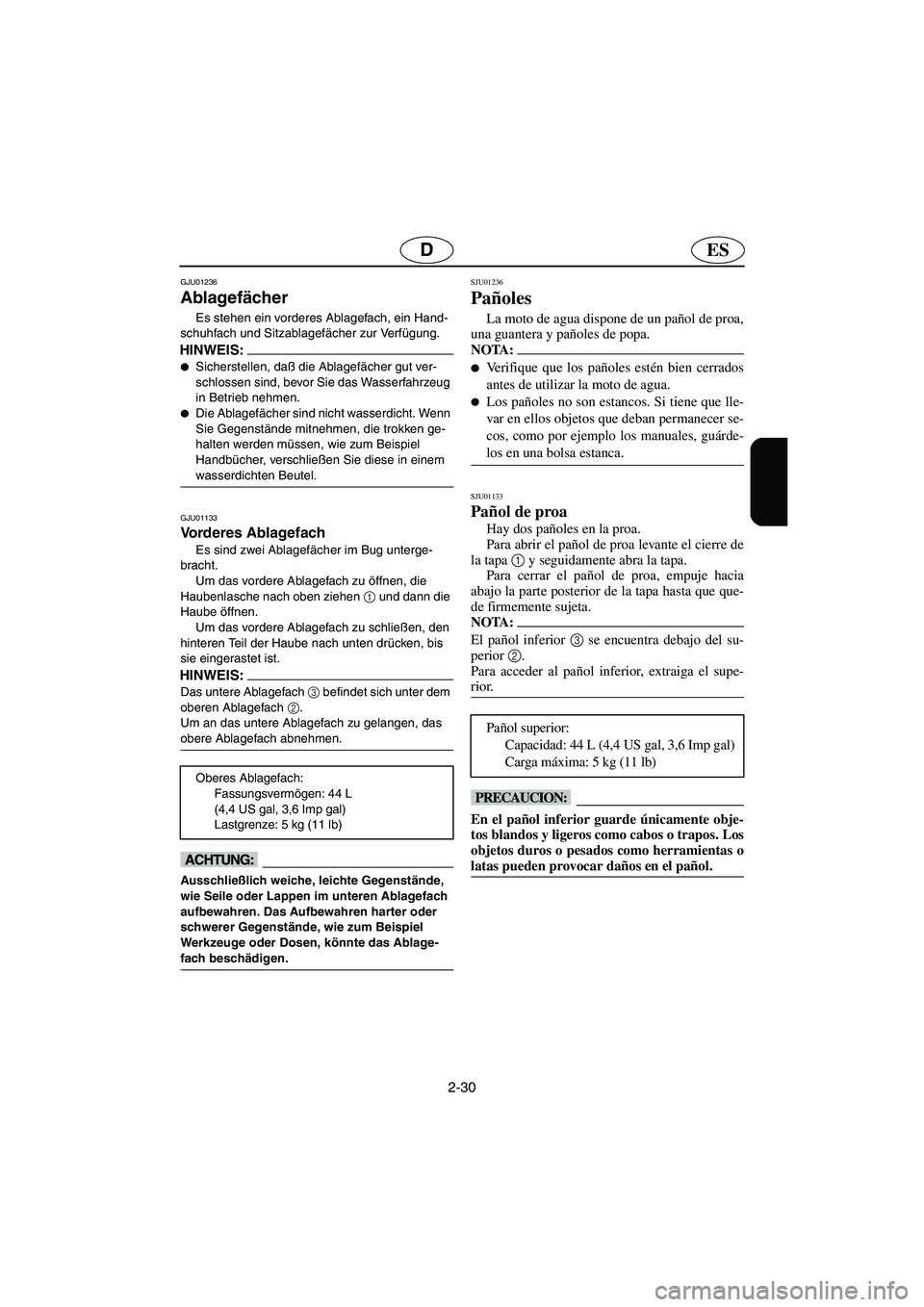

Ablagefächer
Es stehen ein vorderes Ablagefach, ein Hand-
schuhfach und Sitzablagefächer zur Verfügung.
HINWEIS:@
Sicherstellen, daß die Ablagefächer gut ver-
schlossen sind, bevor Sie das Wasserfahrzeug
in Betrieb nehmen.

Die Ablagefächer sind nicht wasserdicht. Wenn
Sie Gegenstände mitnehmen, die trokken ge-
halten werden müssen, wie zum Beispiel
Handbücher, verschließen Sie diese in einem
wasserdichten Beutel.
@
GJU01133
Vorderes Ablagefach
Es sind zwei Ablagefächer im Bug unterge-
bracht.
Um das vordere Ablagefach zu öffnen, die
Haubenlasche nach oben ziehen 1
und dann die
Haube öffnen.
Um das vordere Ablagefach zu schließen, den
hinteren Teil der Haube nach unten drücken, bis
sie eingerastet ist.
HINWEIS:@ Das untere Ablagefach 3
befindet sich unter dem
oberen Ablagefach 2
.
Um an das untere Ablagefach zu gelangen, das
obere Ablagefach abnehmen.
@
@ Ausschließlich weiche, leichte Gegenstände,
wie Seile oder Lappen im unteren Ablagefach
aufbewahren. Das Aufbewahren harter oder
schwerer Gegenstände, wie zum Beispiel
Werkzeuge oder Dosen, könnte das Ablage-
fach beschädigen.
@
Oberes Ablagefach:
Fassungsvermögen: 44 L
(4,4 US gal, 3,6 Imp gal)
Lastgrenze: 5 kg (11 lb)
SJU01236
Pañoles
La moto de agua dispone de un pañol de proa,
una guantera y pañoles de popa.
NOTA:@
Verifique que los pañoles estén bien cerrados
antes de utilizar la moto de agua.

Los pañoles no son estancos. Si tiene que lle-
var en ellos objetos que deban permanecer se-
cos, como por ejemplo los manuales, guárde-
los en una bolsa estanca.
SJU01133
Pañol de proa
Hay dos pañoles en la proa.
Para abrir el pañol de proa levante el cierre de
la tapa 1
y seguidamente abra la tapa.
Para cerrar el pañol de proa, empuje hacia
abajo la parte posterior de la tapa hasta que que-
de firmemente sujeta.
NOTA:@ El pañol inferior 3
se encuentra debajo del su-
perior 2
.
Para acceder al pañol inferior, extraiga el supe-
rior.
@
@ En el pañol inferior guarde únicamente obje-
tos blandos y ligeros como cabos o trapos. Los
objetos duros o pesados como herramientas o
latas pueden provocar daños en el pañol.
@
Pañol superior:
Capacidad: 44 L (4,4 US gal, 3,6 Imp gal)
Carga máxima: 5 kg (11 lb)
UF0M84A0.book Page 30 Monday, August 5, 2002 1:23 PM

2-31
F
FJU01134

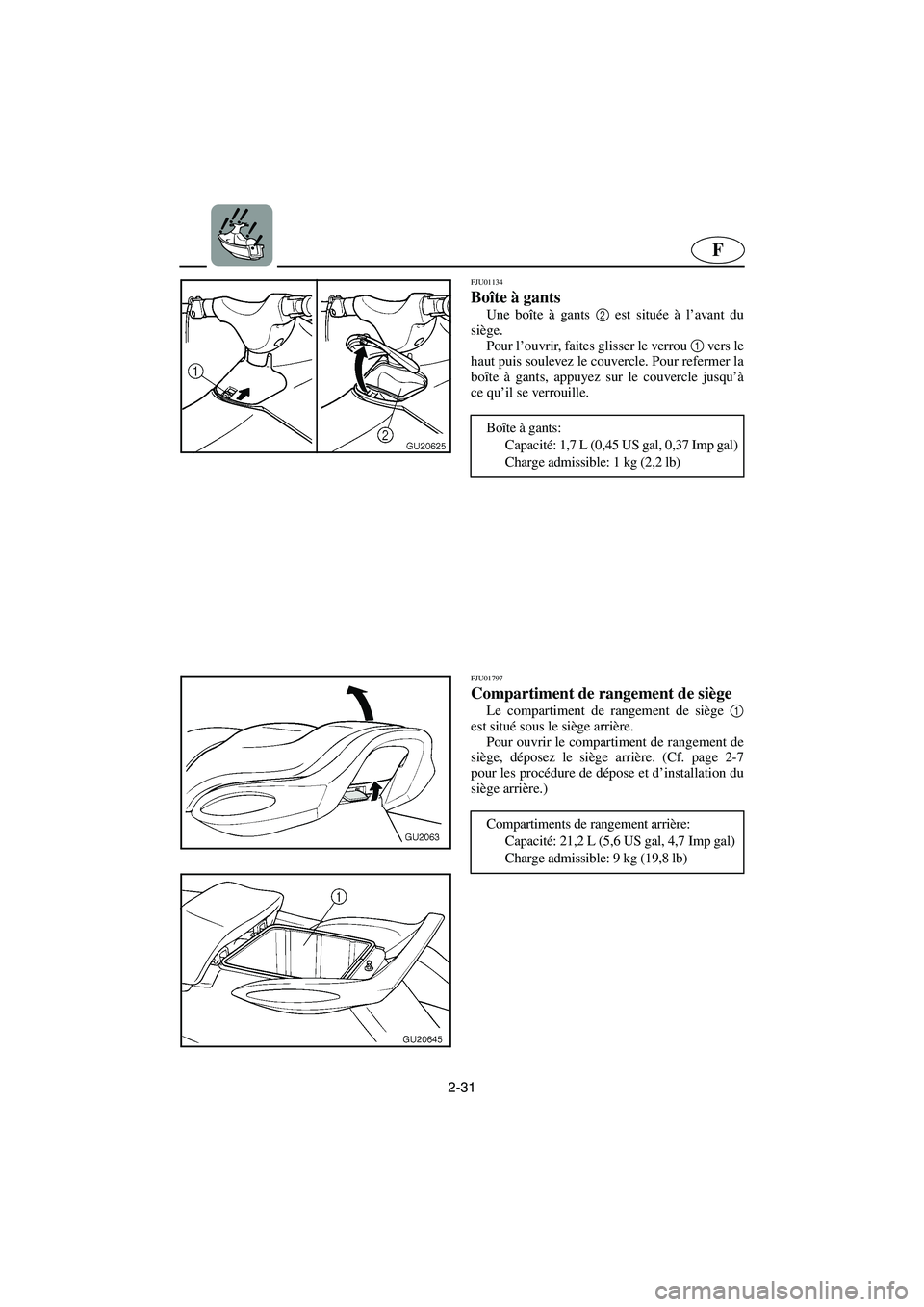

Boîte à gants
Une boîte à gants 2
est située à l’avant du
siège.
Pour l’ouvrir, faites glisser le verrou 1
vers le
haut puis soulevez le couvercle. Pour refermer la
boîte à gants, appuyez sur le couvercle jusqu’à
ce qu’il se verrouille.
Boîte à gants:
Capacité: 1,7 L (0,45 US gal, 0,37 Imp gal)
Charge admissible: 1 kg (2,2 lb)
FJU01797
Compartiment de rangement de siège
Le compartiment de rangement de siège 1
est situé sous le siège arrière.
Pour ouvrir le compartiment de rangement de
siège, déposez le siège arrière. (Cf. page 2-7
pour les procédure de dépose et d’installation du
siège arrière.)
Compartiments de rangement arrière:
Capacité: 21,2 L (5,6 US gal, 4,7 Imp gal)
Charge admissible: 9 kg (19,8 lb)
UF0M84A0.book Page 31 Monday, August 5, 2002 1:23 PM

2-32
ESD
GJU01134

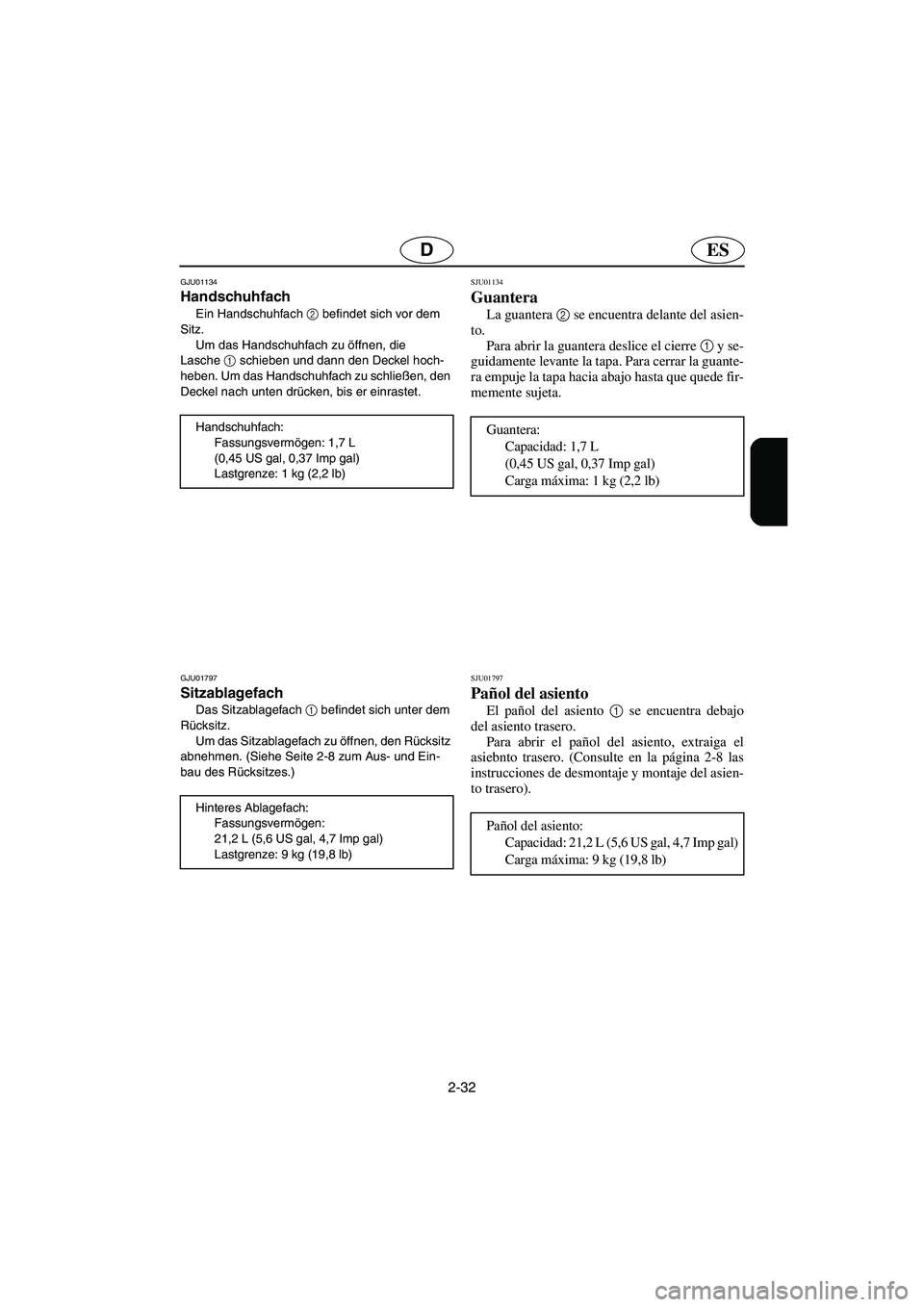

Handschuhfach
Ein Handschuhfach 2
befindet sich vor dem
Sitz.
Um das Handschuhfach zu öffnen, die
Lasche1
schieben und dann den Deckel hoch-
heben. Um das Handschuhfach zu schließen, den
Deckel nach unten drücken, bis er einrastet.
Handschuhfach:
Fassungsvermögen: 1,7 L
(0,45 US gal, 0,37 Imp gal)
Lastgrenze: 1 kg (2,2 lb)
GJU01797
Sitzablagefach
Das Sitzablagefach 1
befindet sich unter dem
Rücksitz.
Um das Sitzablagefach zu öffnen, den Rücksitz
abnehmen. (Siehe Seite 2-8 zum Aus- und Ein-
bau des Rücksitzes.)
Hinteres Ablagefach:
Fassungsvermögen:
21,2 L (5,6 US gal, 4,7 Imp gal)
Lastgrenze: 9 kg (19,8 lb)
SJU01134
Guantera
La guantera 2
se encuentra delante del asien-
to.
Para abrir la guantera deslice el cierre 1
y se-
guidamente levante la tapa. Para cerrar la guante-
ra empuje la tapa hacia abajo hasta que quede fir-
memente sujeta.
Guantera:
Capacidad: 1,7 L
(0,45 US gal, 0,37 Imp gal)
Carga máxima: 1 kg (2,2 lb)
SJU01797
Pañol del asiento
El pañol del asiento 1
se encuentra debajo
del asiento trasero.
Para abrir el pañol del asiento, extraiga el
asiebnto trasero. (Consulte en la página 2-8 las
instrucciones de desmontaje y montaje del asien-
to trasero).
Pañol del asiento:
Capacidad: 21,2 L (5,6 US gal, 4,7 Imp gal)
Carga máxima: 9 kg (19,8 lb)
UF0M84A0.book Page 32 Monday, August 5, 2002 1:23 PM

F
FJU01040

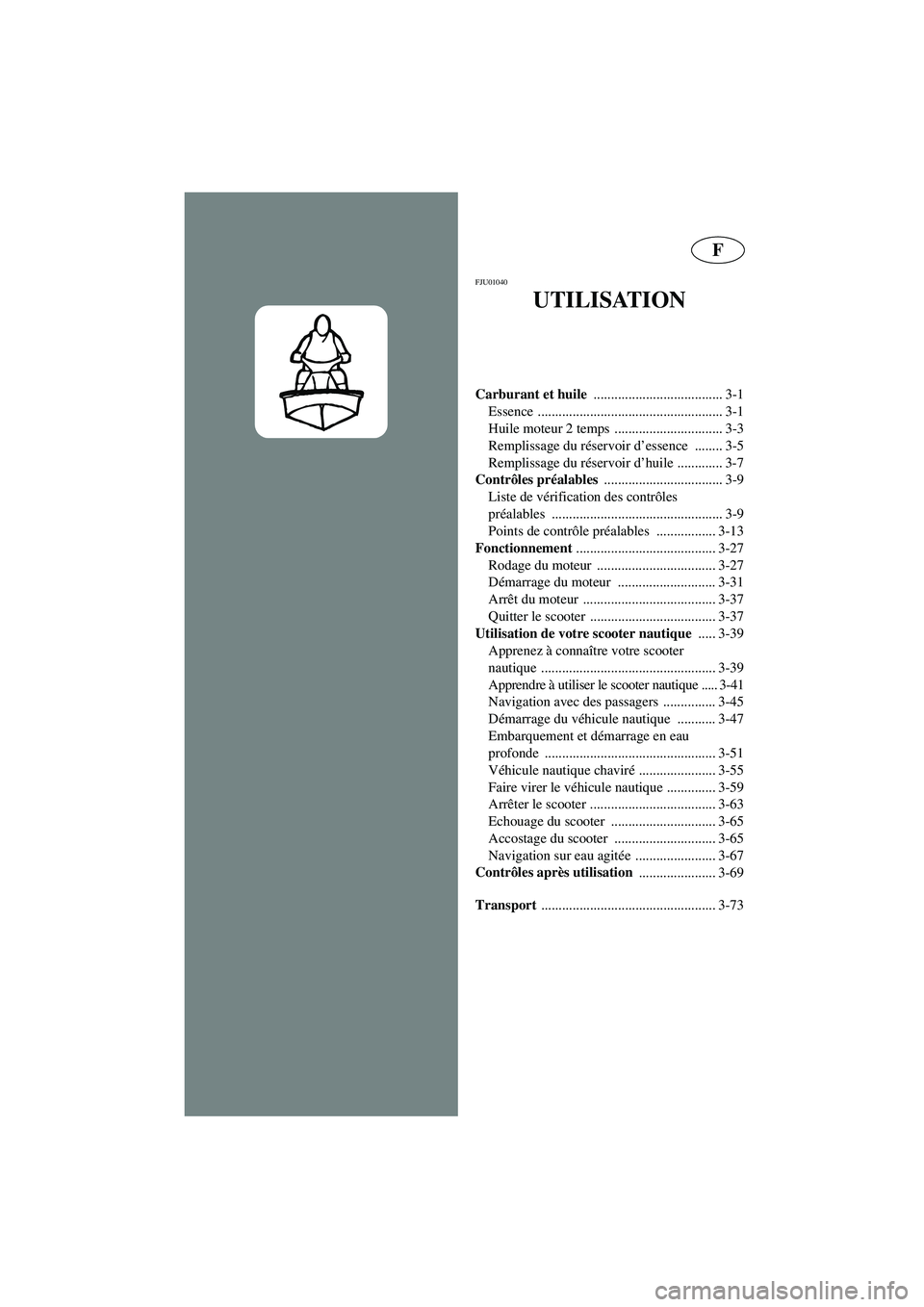

UTILISATION

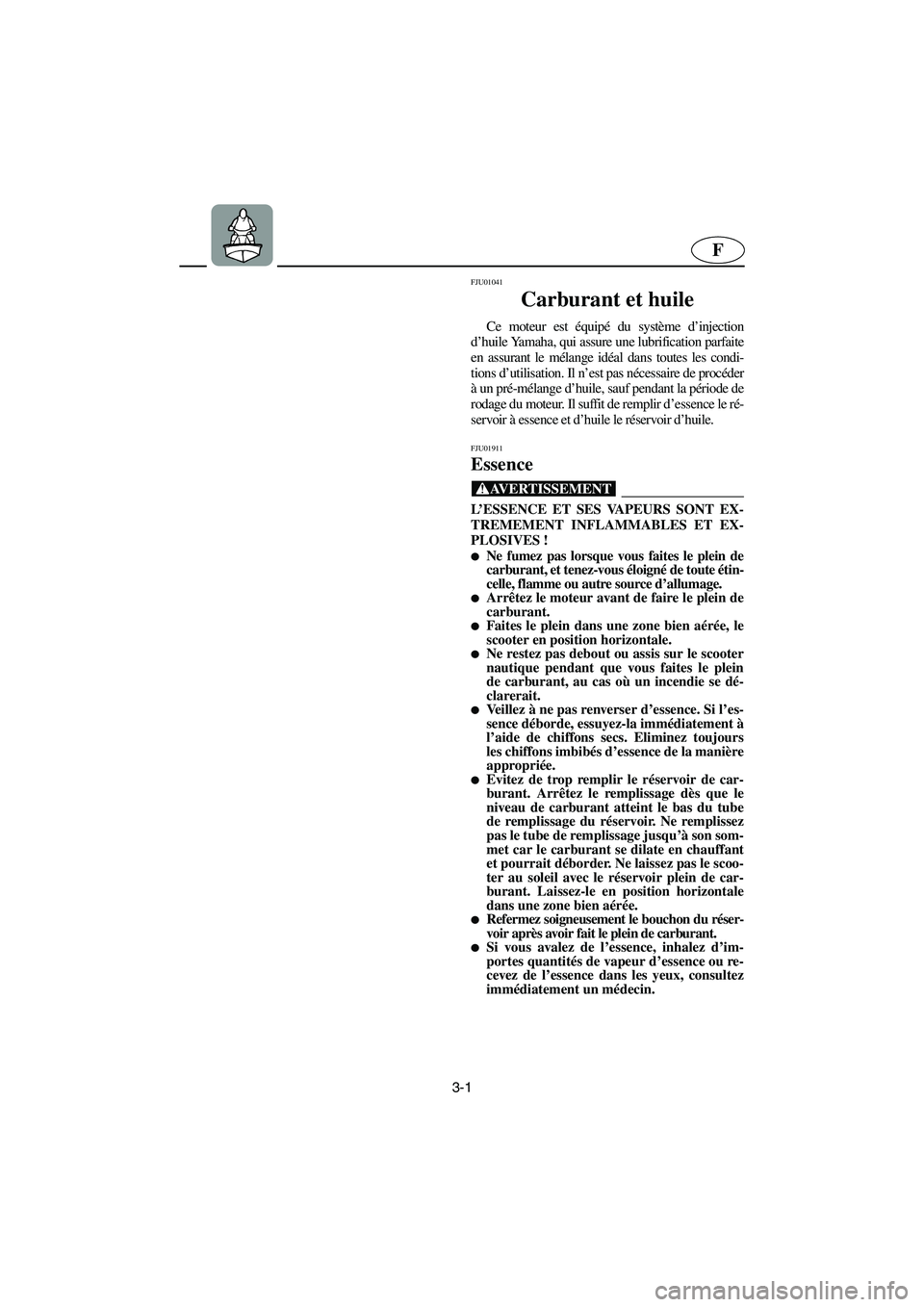

Carburant et huile
..................................... 3-1
Essence ..................................................... 3-1

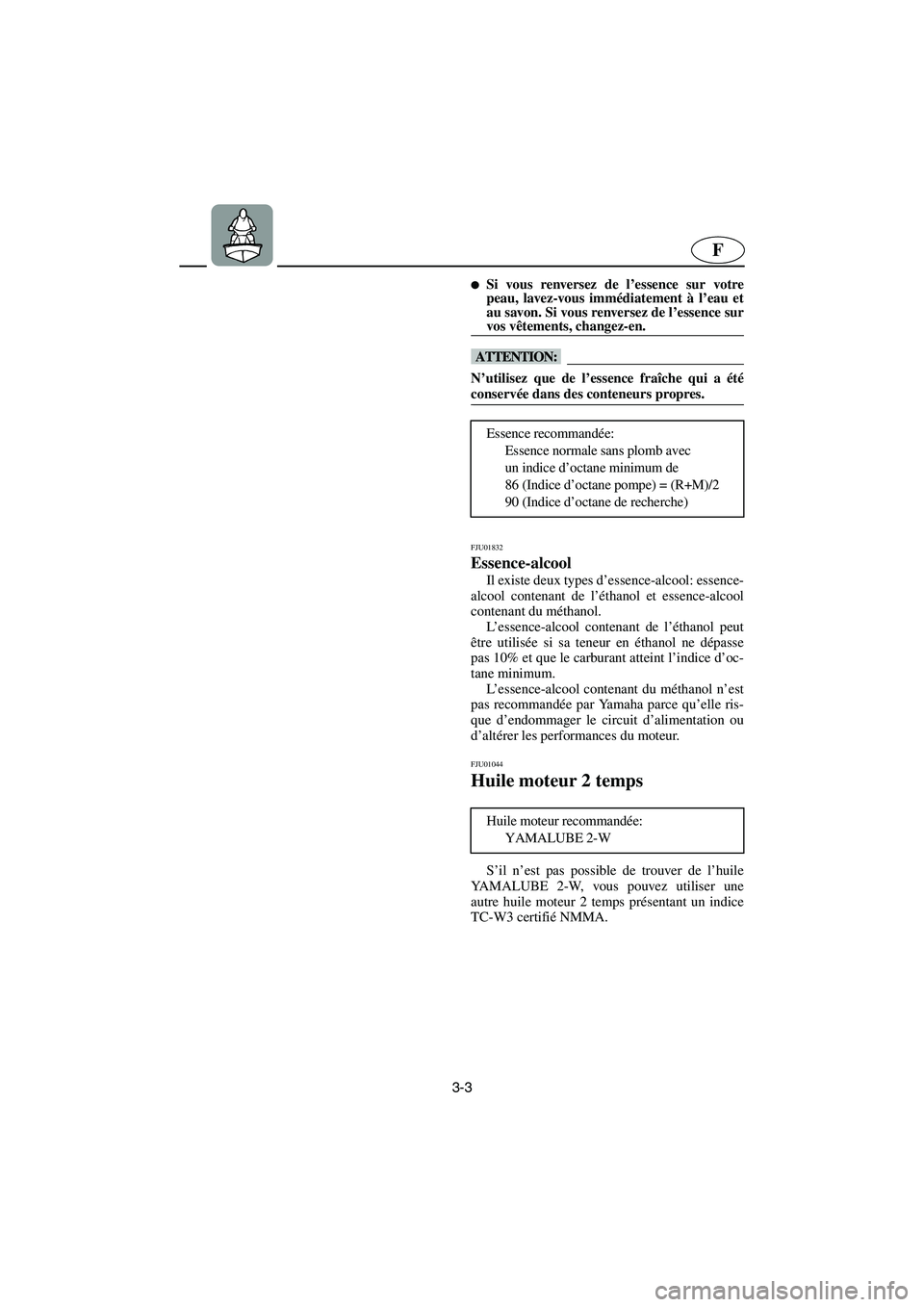

Huile moteur 2 temps ............................... 3-3
Remplissage du réservoir d’essence ........ 3-5
Remplissage du réservoir d’huile ............. 3-7
Contrôles préalables
.................................. 3-9
Liste de vérification des contrôles
préalables ................................................. 3-9
Points de contrôle préalables ................. 3-13
Fonctionnement
........................................ 3-27
Rodage du moteur .................................. 3-27
Démarrage du moteur ............................ 3-31
Arrêt du moteur ...................................... 3-37
Quitter le scooter .................................... 3-37
Utilisation de votre scooter nautique
..... 3-39
Apprenez à connaître votre scooter
nautique .................................................. 3-39
Apprendre à utiliser le scooter nautique ..... 3-41
Navigation avec des passagers ............... 3-45
Démarrage du véhicule nautique ........... 3-47
Embarquement et démarrage en eau
profonde ................................................. 3-51
Véhicule nautique chaviré ...................... 3-55
Faire virer le véhicule nautique .............. 3-59
Arrêter le scooter .................................... 3-63
Echouage du scooter .............................. 3-65
Accostage du scooter ............................. 3-65
Navigation sur eau agitée ....................... 3-67
Contrôles après utilisation
...................... 3-69
Transport
.................................................. 3-73
UF0M84A0.book Page 1 Monday, August 5, 2002 1:23 PM

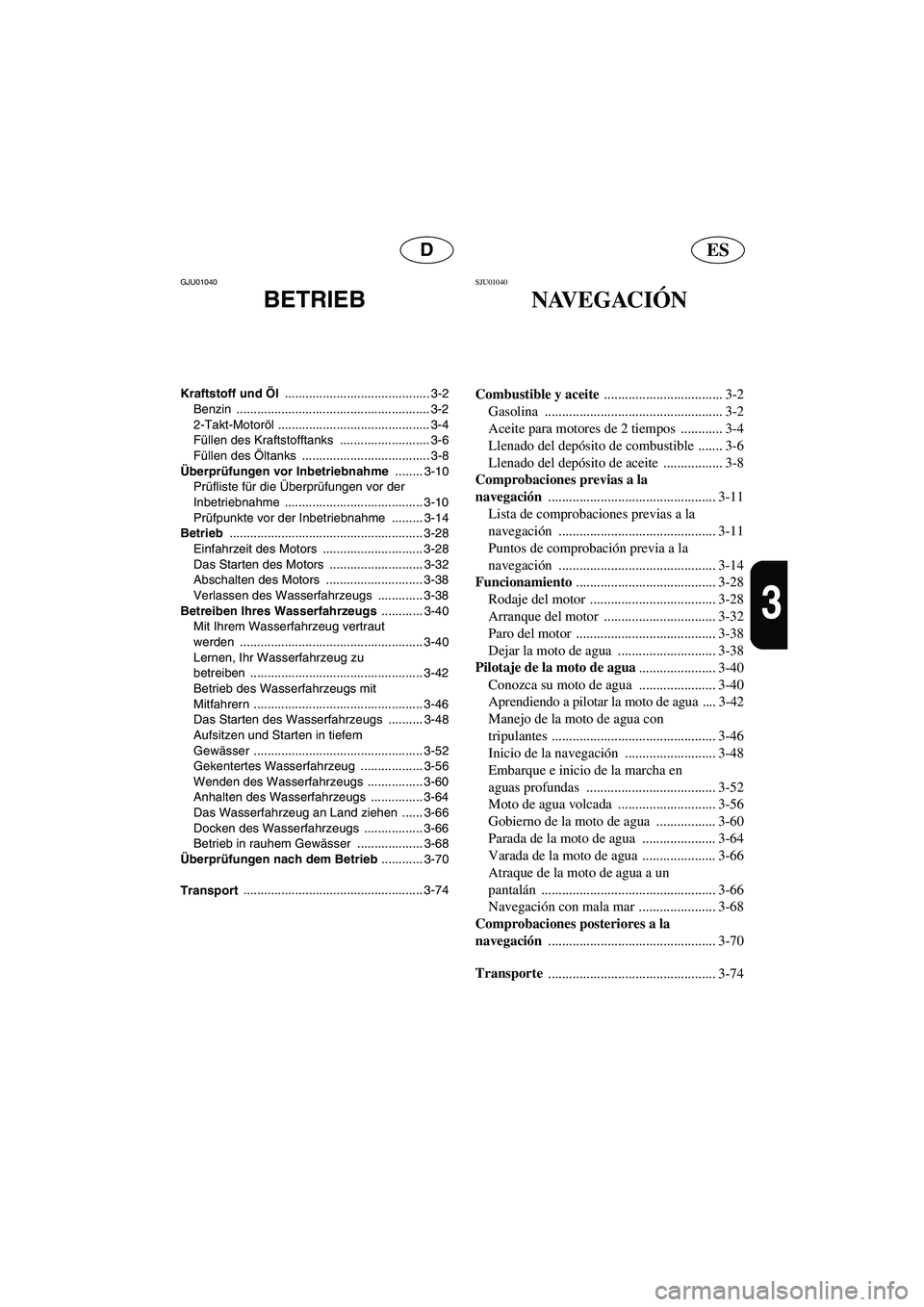

ESD
3
GJU01040
BETRIEB

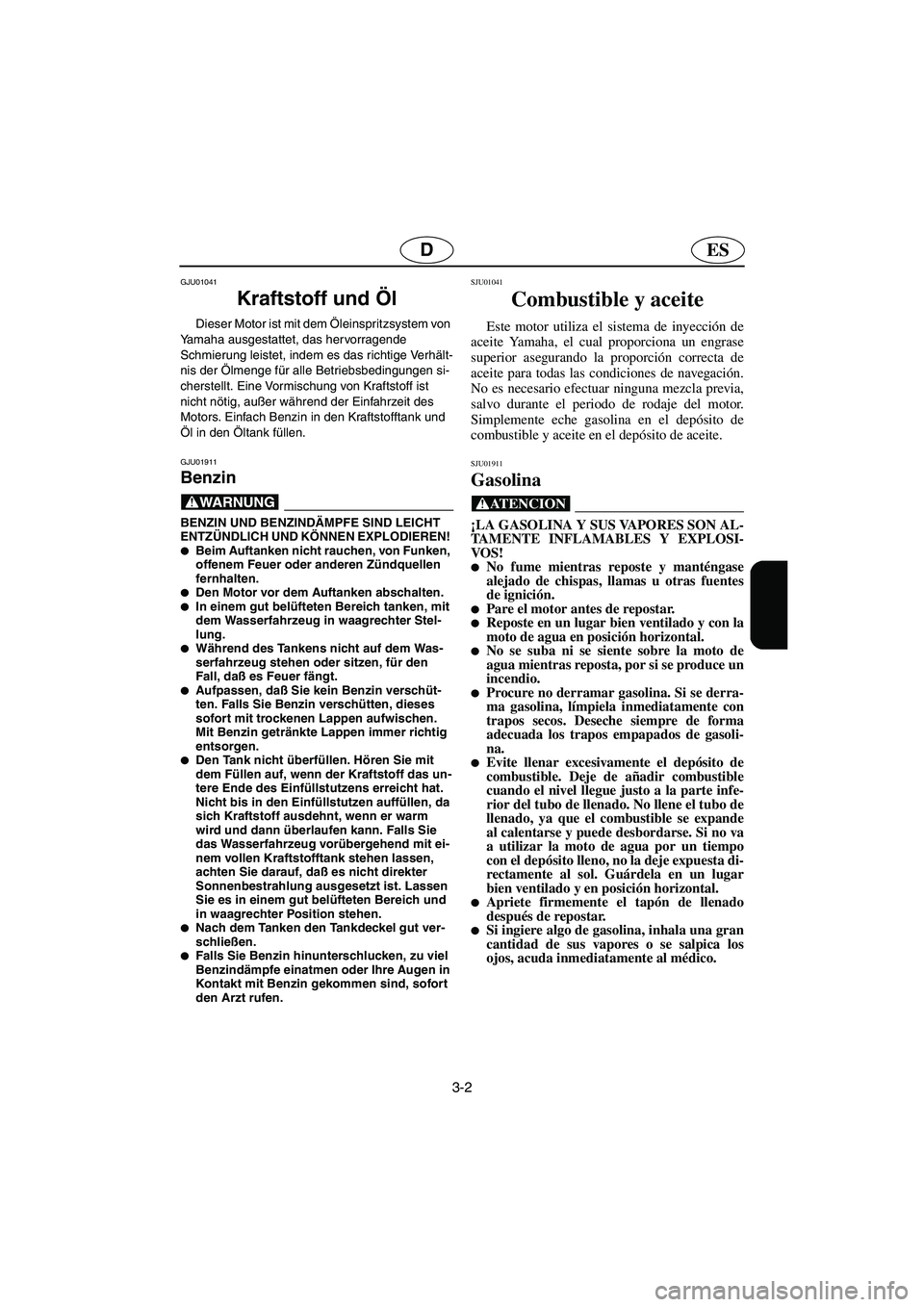

Kraftstoff und Öl .......................................... 3-2
Benzin ........................................................ 3-2
2-Takt-Motoröl ............................................ 3-4
Füllen des Kraftstofftanks .......................... 3-6
Füllen des Öltanks ..................................... 3-8
Überprüfungen vor Inbetriebnahme ........ 3-10
Prüfliste für die Überprüfungen vor der
Inbetriebnahme ........................................ 3-10
Prüfpunkte vor der Inbetriebnahme ......... 3-14
Betrieb ........................................................ 3-28
Einfahrzeit des Motors ............................. 3-28
Das Starten des Motors ........................... 3-32
Abschalten des Motors ............................ 3-38
Verlassen des Wasserfahrzeugs ............. 3-38
Betreiben Ihres Wasserfahrzeugs ............ 3-40
Mit Ihrem Wasserfahrzeug vertraut
werden ..................................................... 3-40
Lernen, Ihr Wasserfahrzeug zu
betreiben .................................................. 3-42
Betrieb des Wasserfahrzeugs mit
Mitfahrern ................................................. 3-46
Das Starten des Wasserfahrzeugs .......... 3-48
Aufsitzen und Starten in tiefem
Gewässer ................................................. 3-52
Gekentertes Wasserfahrzeug .................. 3-56
Wenden des Wasserfahrzeugs ................ 3-60
Anhalten des Wasserfahrzeugs ............... 3-64
Das Wasserfahrzeug an Land ziehen ...... 3-66
Docken des Wasserfahrzeugs ................. 3-66
Betrieb in rauhem Gewässer ................... 3-68
Überprüfungen nach dem Betrieb ............ 3-70
Transport .................................................... 3-74
SJU01040
NAVEGACIÓN
Combustible y aceite
.................................. 3-2
Gasolina ................................................... 3-2
Aceite para motores de 2 tiempos ............ 3-4
Llenado del depósito de combustible ....... 3-6
Llenado del depósito de aceite ................. 3-8
Comprobaciones previas a la
navegación
................................................ 3-11
Lista de comprobaciones previas a la
navegación ............................................. 3-11
Puntos de comprobación previa a la
navegación ............................................. 3-14
Funcionamiento
........................................ 3-28
Rodaje del motor .................................... 3-28
Arranque del motor ................................ 3-32
Paro del motor ........................................ 3-38
Dejar la moto de agua ............................ 3-38
Pilotaje de la moto de agua
...................... 3-40
Conozca su moto de agua ...................... 3-40
Aprendiendo a pilotar la moto de agua .... 3-42
Manejo de la moto de agua con
tripulantes ............................................... 3-46
Inicio de la navegación .......................... 3-48
Embarque e inicio de la marcha en
aguas profundas ..................................... 3-52
Moto de agua volcada ............................ 3-56
Gobierno de la moto de agua ................. 3-60
Parada de la moto de agua ..................... 3-64
Varada de la moto de agua ..................... 3-66
Atraque de la moto de agua a un
pantalán .................................................. 3-66
Navegación con mala mar ...................... 3-68
Comprobaciones posteriores a la
navegación
................................................ 3-70
Transporte
................................................ 3-74
UF0M84A0.book Page 2 Monday, August 5, 2002 1:23 PM

3-1
F
FJU01041
Carburant et huile
Ce moteur est équipé du système d’injection
d’huile Yamaha, qui assure une lubrification parfaite
en assurant le mélange idéal dans toutes les condi-
tions d’utilisation. Il n’est pas nécessaire de procéder
à un pré-mélange d’huile, sauf pendant la période de
rodage du moteur. Il suffit de remplir d’essence le ré-
servoir à essence et d’huile le réservoir d’huile.
FJU01911
Essence
@ L’ESSENCE ET SES VAPEURS SONT EX-
TREMEMENT INFLAMMABLES ET EX-
PLOSIVES !

Ne fumez pas lorsque vous faites le plein de
carburant, et tenez-vous éloigné de toute étin-
celle, flamme ou autre source d’allumage.

Arrêtez le moteur avant de faire le plein de
carburant.

Faites le plein dans une zone bien aérée, le
scooter en position horizontale.

Ne restez pas debout ou assis sur le scooter
nautique pendant que vous faites le plein
de carburant, au cas où un incendie se dé-
clarerait.

Veillez à ne pas renverser d’essence. Si l’es-
sence déborde, essuyez-la immédiatement à
l’aide de chiffons secs. Eliminez toujours
les chiffons imbibés d’essence de la manière
appropriée.

Evitez de trop remplir le réservoir de car-
burant. Arrêtez le remplissage dès que le
niveau de carburant atteint le bas du tube
de remplissage du réservoir. Ne remplissez
pas le tube de remplissage jusqu’à son som-
met car le carburant se dilate en chauffant
et pourrait déborder. Ne laissez pas le scoo-
ter au soleil avec le réservoir plein de car-
burant. Laissez-le en position horizontale
dans une zone bien aérée.

Refermez soigneusement le bouchon du réser-
voir après avoir fait le plein de carburant.

Si vous avalez de l’essence, inhalez d’im-
portes quantités de vapeur d’essence ou re-
cevez de l’essence dans les yeux, consultez
immédiatement un médecin.
UF0M84A0.book Page 1 Monday, August 5, 2002 1:23 PM

3-2
ESD
GJU01041
Kraftstoff und Öl
Dieser Motor ist mit dem Öleinspritzsystem von
Yamaha ausgestattet, das hervorragende
Schmierung leistet, indem es das richtige Verhält-
nis der Ölmenge für alle Betriebsbedingungen si-
cherstellt. Eine Vormischung von Kraftstoff ist
nicht nötig, außer während der Einfahrzeit des
Motors. Einfach Benzin in den Kraftstofftank und
Öl in den Öltank füllen.
GJU01911
Benzin
@ BENZIN UND BENZINDÄMPFE SIND LEICHT
ENTZÜNDLICH UND KÖNNEN EXPLODIEREN!

Beim Auftanken nicht rauchen, von Funken,
offenem Feuer oder anderen Zündquellen
fernhalten.

Den Motor vor dem Auftanken abschalten.
In einem gut belüfteten Bereich tanken, mit
dem Wasserfahrzeug in waagrechter Stel-
lung.

Während des Tankens nicht auf dem Was-
serfahrzeug stehen oder sitzen, für den
Fall, daß es Feuer fängt.

Aufpassen, daß Sie kein Benzin verschüt-
ten. Falls Sie Benzin verschütten, dieses
sofort mit trockenen Lappen aufwischen.
Mit Benzin getränkte Lappen immer richtig
entsorgen.

Den Tank nicht überfüllen. Hören Sie mit
dem Füllen auf, wenn der Kraftstoff das un-
tere Ende des Einfüllstutzens erreicht hat.
Nicht bis in den Einfüllstutzen auffüllen, da
sich Kraftstoff ausdehnt, wenn er warm
wird und dann überlaufen kann. Falls Sie
das Wasserfahrzeug vorübergehend mit ei-
nem vollen Kraftstofftank stehen lassen,
achten Sie darauf, daß es nicht direkter
Sonnenbestrahlung ausgesetzt ist. Lassen
Sie es in einem gut belüfteten Bereich und
in waagrechter Position stehen.

Nach dem Tanken den Tankdeckel gut ver-
schließen.

Falls Sie Benzin hinunterschlucken, zu viel
Benzindämpfe einatmen oder Ihre Augen in
Kontakt mit Benzin gekommen sind, sofort
den Arzt rufen.
SJU01041
Combustible y aceite
Este motor utiliza el sistema de inyección de
aceite Yamaha, el cual proporciona un engrase
superior asegurando la proporción correcta de
aceite para todas las condiciones de navegación.
No es necesario efectuar ninguna mezcla previa,
salvo durante el periodo de rodaje del motor.
Simplemente eche gasolina en el depósito de
combustible y aceite en el depósito de aceite.
SJU01911
Gasolina
@ ¡LA GASOLINA Y SUS VAPORES SON AL-
TAMENTE INFLAMABLES Y EXPLOSI-
VOS !

No fume mientras reposte y manténgase
alejado de chispas, llamas u otras fuentes
de ignición.

Pare el motor antes de repostar.
Reposte en un lugar bien ventilado y con la
moto de agua en posición horizontal.

No se suba ni se siente sobre la moto de
agua mientras reposta, por si se produce un
incendio.

Procure no derramar gasolina. Si se derra-
ma gasolina, límpiela inmediatamente con
trapos secos. Deseche siempre de forma
adecuada los trapos empapados de gasoli-
na.

Evite llenar excesivamente el depósito de
combustible. Deje de añadir combustible
cuando el nivel llegue justo a la parte infe-
rior del tubo de llenado. No llene el tubo de
llenado, ya que el combustible se expande
al calentarse y puede desbordarse. Si no va
a utilizar la moto de agua por un tiempo
con el depósito lleno, no la deje expuesta di-
rectamente al sol. Guárdela en un lugar
bien ventilado y en posición horizontal.

Apriete firmemente el tapón de llenado
después de repostar.

Si ingiere algo de gasolina, inhala una gran
cantidad de sus vapores o se salpica los
ojos, acuda inmediatamente al médico.
UF0M84A0.book Page 2 Monday, August 5, 2002 1:23 PM

3-3
F

Si vous renversez de l’essence sur votre
peau, lavez-vous immédiatement à l’eau et
au savon. Si vous renversez de l’essence sur
vos vêtements, changez-en.
@
@ N’utilisez que de l’essence fraîche qui a été
conservée dans des conteneurs propres.
@
FJU01832
Essence-alcool
Il existe deux types d’essence-alcool: essence-
alcool contenant de l’éthanol et essence-alcool
contenant du méthanol.
L’essence-alcool contenant de l’éthanol peut
être utilisée si sa teneur en éthanol ne dépasse
pas 10% et que le carburant atteint l’indice d’oc-
tane minimum.
L’essence-alcool contenant du méthanol n’est
pas recommandée par Yamaha parce qu’elle ris-
que d’endommager le circuit d’alimentation ou
d’altérer les performances du moteur.
FJU01044
Huile moteur 2 temps
S’il n’est pas possible de trouver de l’huile
YAMALUBE 2-W, vous pouvez utiliser une
autre huile moteur 2 temps présentant un indice
TC-W3 certifié NMMA. Essence recommandée:
Essence normale sans plomb avec
un indice d’octane minimum de
86 (Indice d’octane pompe) = (R+M)/2
90 (Indice d’octane de recherche)
Huile moteur recommandée:
YAMALUBE 2-W
UF0M84A0.book Page 3 Monday, August 5, 2002 1:23 PM
