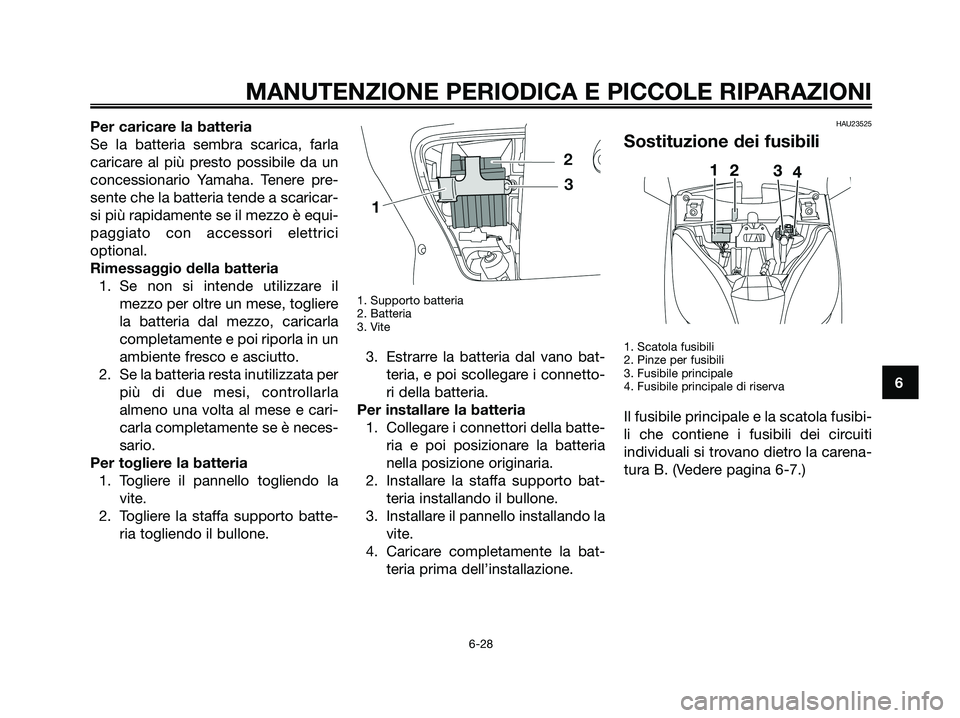

Per caricare la batteria
Se la batteria sembra scarica, farla
caricare al più presto possibile da un
concessionario Yamaha. Tenere pre-
sente che la batteria tende a scaricar-
si più rapidamente se il mezzo è equi-
paggiato con accessori elettrici
optional.
Rimessaggio della batteria
1. Se non si intende utilizzare il
mezzo per oltre un mese, togliere
la batteria dal mezzo, caricarla
completamente e poi riporla in un
ambiente fresco e asciutto.
2. Se la batteria resta inutilizzata per
più di due mesi, controllarla
almeno una volta al mese e cari-
carla completamente se è neces-
sario.
Per togliere la batteria
1. Togliere il pannello togliendo la
vite.
2. Togliere la staffa supporto batte-
ria togliendo il bullone.
1. Supporto batteria
2. Batteria
3. Vite
3. Estrarre la batteria dal vano bat-
teria, e poi scollegare i connetto-
ri della batteria.
Per installare la batteria
1. Collegare i connettori della batte-
ria e poi posizionare la batteria
nella posizione originaria.
2. Installare la staffa supporto bat-
teria installando il bullone.
3. Installare il pannello installando la
vite.
4. Caricare completamente la bat-
teria prima dell’installazione.
HAU23525
Sostituzione dei fusibili
1. Scatola fusibili
2. Pinze per fusibili
3. Fusibile principale
4. Fusibile principale di riserva
Il fusibile principale e la scatola fusibi-
li che contiene i fusibili dei circuiti
individuali si trovano dietro la carena-
tura B. (Vedere pagina 6-7.)
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
1B9-F8199-H2.qxd 13/11/07 12:39 Página 71

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6

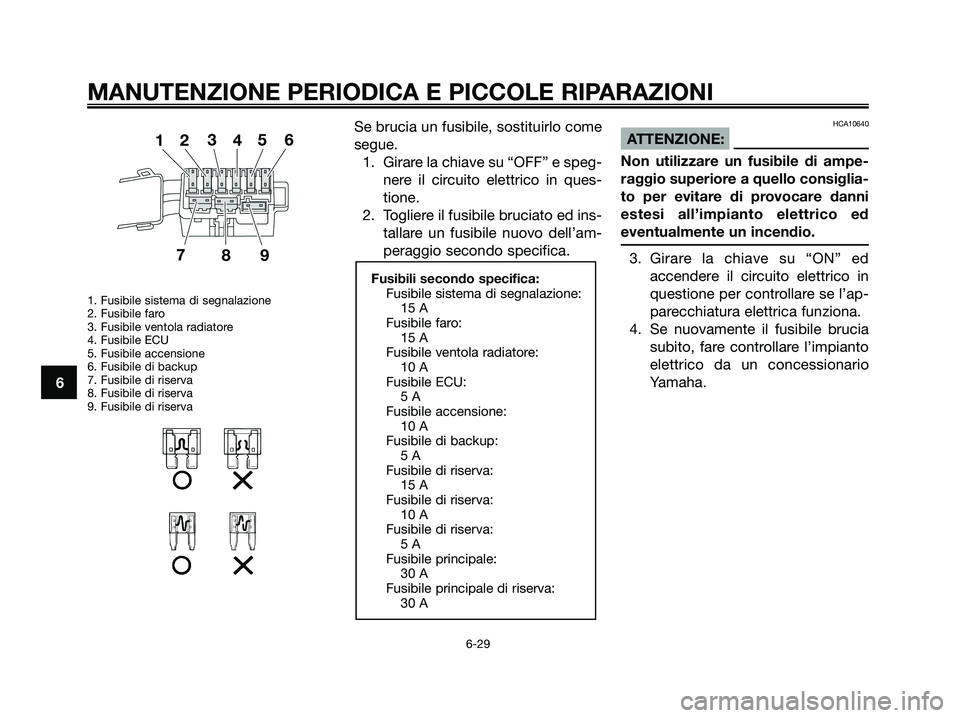

1. Fusibile sistema di segnalazione
2. Fusibile faro
3. Fusibile ventola radiatore
4. Fusibile ECU
5. Fusibile accensione
6. Fusibile di backup
7. Fusibile di riserva
8. Fusibile di riserva
9. Fusibile di riserva
Se brucia un fusibile, sostituirlo come
segue.
1. Girare la chiave su “OFF” e speg-
nere il circuito elettrico in ques-
tione.
2. Togliere il fusibile bruciato ed ins-
tallare un fusibile nuovo dell’am-
peraggio secondo specifica.HCA10640
ATTENZIONE:
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
3. Girare la chiave su “ON” ed
accendere il circuito elettrico in
questione per controllare se l’ap-
parecchiatura elettrica funziona.
4. Se nuovamente il fusibile brucia
subito, fare controllare l’impianto
elettrico da un concessionario
Yamaha.
Fusibili secondo specifica:
Fusibile sistema di segnalazione:
15 A
Fusibile faro:
15 A
Fusibile ventola radiatore:
10 A
Fusibile ECU:
5 A
Fusibile accensione:
10 A
Fusibile di backup:
5 A
Fusibile di riserva:
15 A
Fusibile di riserva:
10 A
Fusibile di riserva:
5 A
Fusibile principale:
30 A
Fusibile principale di riserva:
30 A
1B9-F8199-H2.qxd 13/11/07 12:39 Página 72

HAU23730

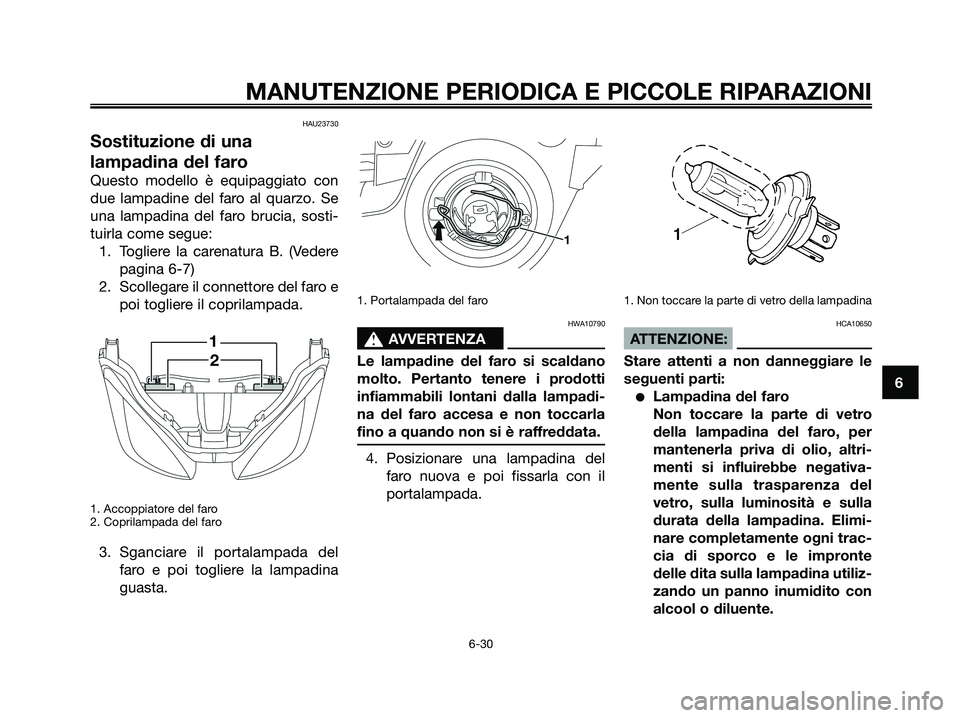

Sostituzione di una
lampadina del faro
Questo modello è equipaggiato con
due lampadine del faro al quarzo. Se
una lampadina del faro brucia, sosti-
tuirla come segue:
1. Togliere la carenatura B. (Vedere
pagina 6-7)
2. Scollegare il connettore del faro e
poi togliere il coprilampada.
1. Accoppiatore del faro
2. Coprilampada del faro
3. Sganciare il portalampada del
faro e poi togliere la lampadina
guasta.
1. Portalampada del faro
HWA10790
s s
AVVERTENZA
Le lampadine del faro si scaldano
molto. Pertanto tenere i prodotti
infiammabili lontani dalla lampadi-
na del faro accesa e non toccarla
fino a quando non si è raffreddata.
4. Posizionare una lampadina del
faro nuova e poi fissarla con il
portalampada.
1. Non toccare la parte di vetro della lampadina
HCA10650
ATTENZIONE:
Stare attenti a non danneggiare le
seguenti parti:
●Lampadina del faro
Non toccare la parte di vetro
della lampadina del faro, per
mantenerla priva di olio, altri-
menti si influirebbe negativa-
mente sulla trasparenza del
vetro, sulla luminosità e sulla
durata della lampadina. Elimi-
nare completamente ogni trac-
cia di sporco e le impronte
delle dita sulla lampadina utiliz-
zando un panno inumidito con
alcool o diluente.
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
1B9-F8199-H2.qxd 13/11/07 12:39 Página 73

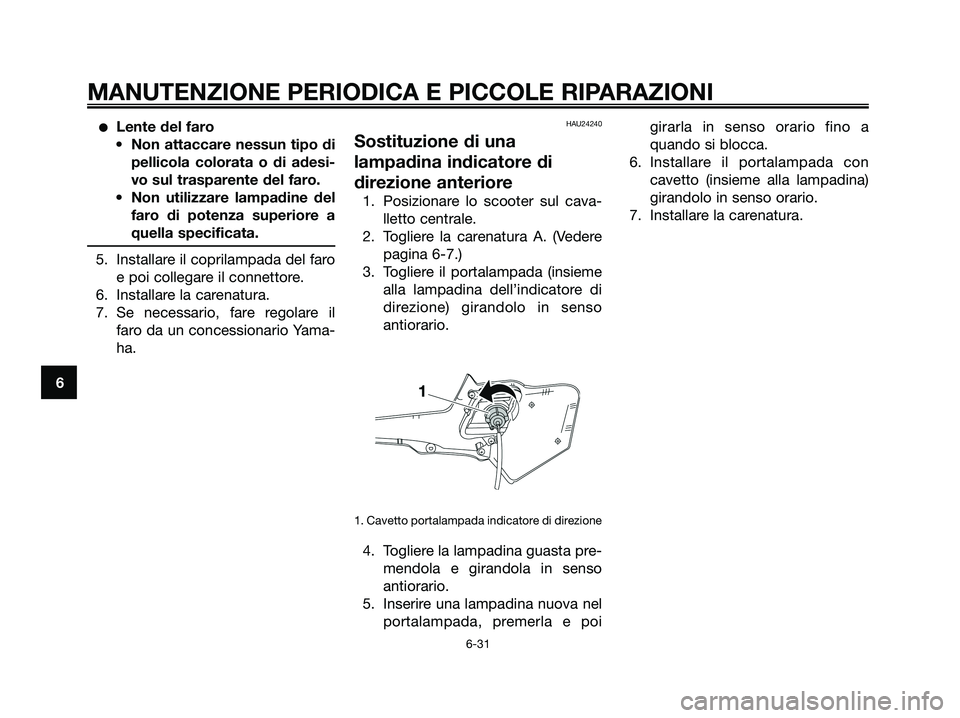

●Lente del faro
• Non attaccare nessun tipo di
pellicola colorata o di adesi-
vo sul trasparente del faro.
• Non utilizzare lampadine del
faro di potenza superiore a
quella specificata.
5. Installare il coprilampada del faro
e poi collegare il connettore.
6. Installare la carenatura.
7. Se necessario, fare regolare il
faro da un concessionario Yama-
ha.
HAU24240
Sostituzione di una
lampadina indicatore di
direzione anteriore
1. Posizionare lo scooter sul cava-
lletto centrale.
2. Togliere la carenatura A. (Vedere
pagina 6-7.)
3. Togliere il portalampada (insieme
alla lampadina dell’indicatore di
direzione) girandolo in senso
antiorario.
1. Cavetto portalampada indicatore di direzione
4. Togliere la lampadina guasta pre-
mendola e girandola in senso
antiorario.
5. Inserire una lampadina nuova nel
portalampada, premerla e poigirarla in senso orario fino a
quando si blocca.
6. Installare il portalampada con
cavetto (insieme alla lampadina)
girandolo in senso orario.
7. Installare la carenatura.
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6
1B9-F8199-H2.qxd 13/11/07 12:39 Página 74

HAUS1440

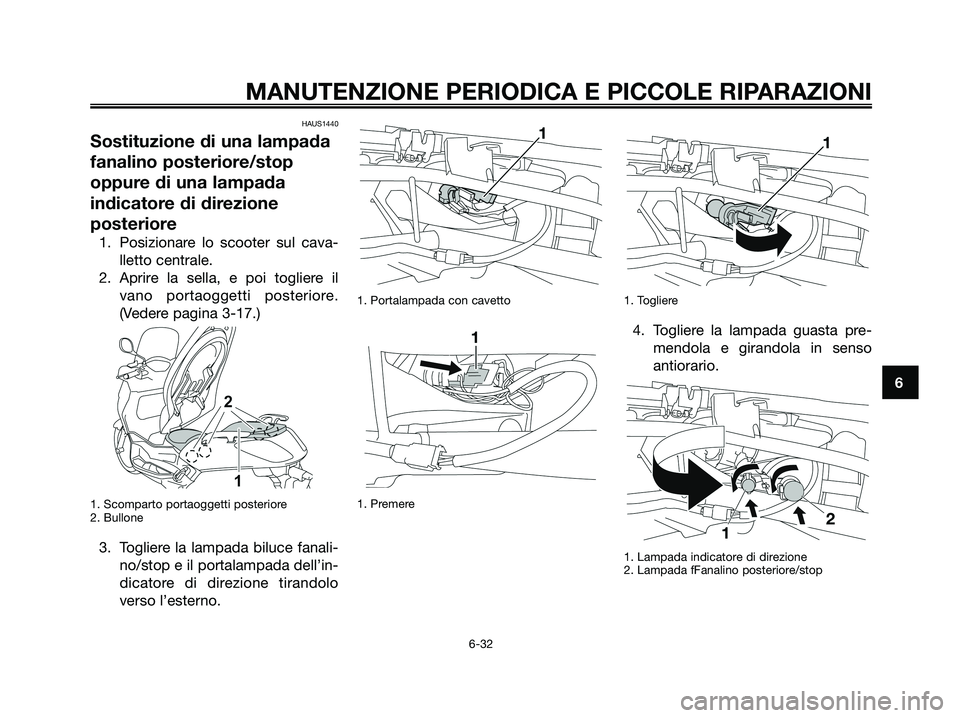

Sostituzione di una lampada
fanalino posteriore/stop
oppure di una lampada
indicatore di direzione
posteriore
1. Posizionare lo scooter sul cava-
lletto centrale.
2. Aprire la sella, e poi togliere il
vano portaoggetti posteriore.
(Vedere pagina 3-17.)
1. Scomparto portaoggetti posteriore
2. Bullone
3. Togliere la lampada biluce fanali-
no/stop e il portalampada dell’in-
dicatore di direzione tirandolo
verso l’esterno.
1. Portalampada con cavetto
1. Premere1. Togliere
4. Togliere la lampada guasta pre-
mendola e girandola in senso
antiorario.
1. Lampada indicatore di direzione
2. Lampada fFanalino posteriore/stop
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6
1B9-F8199-H2.qxd 13/11/07 12:39 Página 75

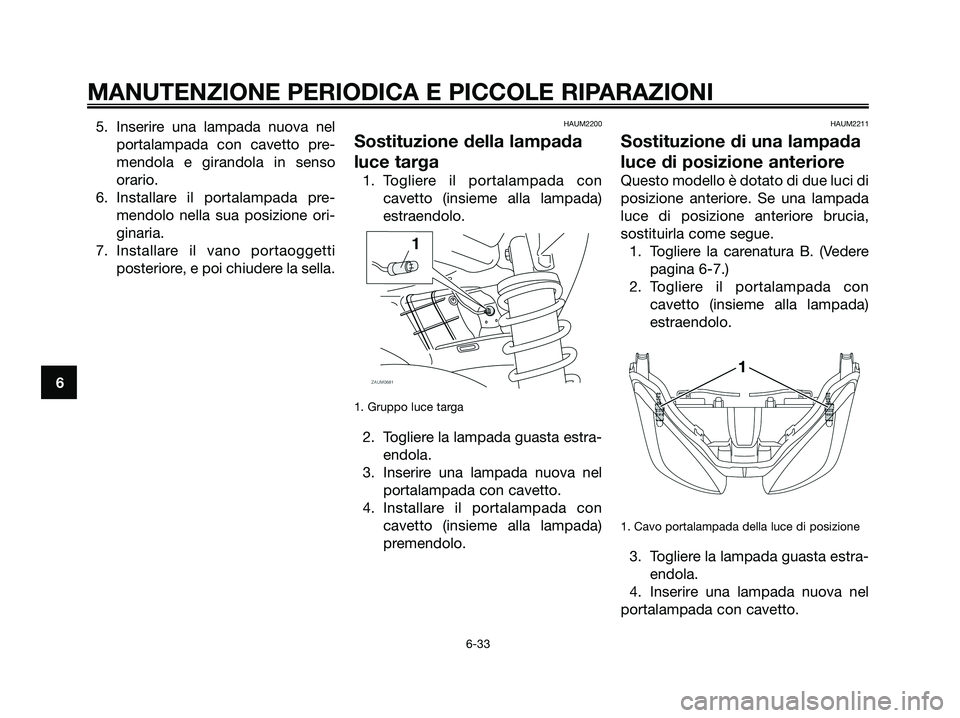

5. Inserire una lampada nuova nel
portalampada con cavetto pre-
mendola e girandola in senso
orario.
6. Installare il portalampada pre-
mendolo nella sua posizione ori-
ginaria.
7. Installare il vano portaoggetti
posteriore, e poi chiudere la sella.HAUM2200
Sostituzione della lampada
luce targa
1. Togliere il portalampada con
cavetto (insieme alla lampada)
estraendolo.
1. Gruppo luce targa
2. Togliere la lampada guasta estra-
endola.
3. Inserire una lampada nuova nel
portalampada con cavetto.
4. Installare il portalampada con
cavetto (insieme alla lampada)
premendolo.
HAUM2211
Sostituzione di una lampada
luce di posizione anteriore
Questo modello è dotato di due luci di
posizione anteriore. Se una lampada
luce di posizione anteriore brucia,
sostituirla come segue.
1. Togliere la carenatura B. (Vedere
pagina 6-7.)
2. Togliere il portalampada con
cavetto (insieme alla lampada)
estraendolo.
1. Cavo portalampada della luce di posizione
3. Togliere la lampada guasta estra-
endola.
4. Inserire una lampada nuova nel
portalampada con cavetto.
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
6
1B9-F8199-H2.qxd 13/11/07 12:39 Página 76

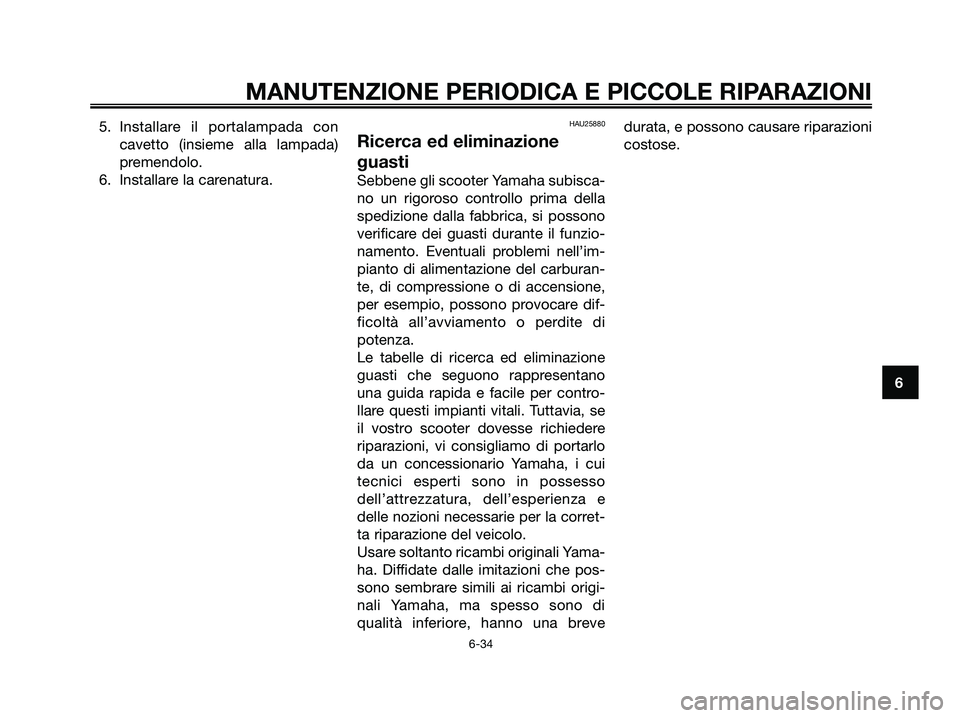

5. Installare il portalampada con
cavetto (insieme alla lampada)
premendolo.
6. Installare la carenatura.HAU25880
Ricerca ed eliminazione
guasti
Sebbene gli scooter Yamaha subisca-
no un rigoroso controllo prima della
spedizione dalla fabbrica, si possono
verificare dei guasti durante il funzio-
namento. Eventuali problemi nell’im-
pianto di alimentazione del carburan-
te, di compressione o di accensione,
per esempio, possono provocare dif-
ficoltà all’avviamento o perdite di
potenza.
Le tabelle di ricerca ed eliminazione
guasti che seguono rappresentano
una guida rapida e facile per contro-
llare questi impianti vitali. Tuttavia, se
il vostro scooter dovesse richiedere
riparazioni, vi consigliamo di portarlo
da un concessionario Yamaha, i cui
tecnici esperti sono in possesso
dell’attrezzatura, dell’esperienza e
delle nozioni necessarie per la corret-
ta riparazione del veicolo.
Usare soltanto ricambi originali Yama-
ha. Diffidate dalle imitazioni che pos-
sono sembrare simili ai ricambi origi-
nali Yamaha, ma spesso sono di
qualità inferiore, hanno una brevedurata, e possono causare riparazioni
costose.
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34
6
1B9-F8199-H2.qxd 13/11/07 12:39 Página 77

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-35
6
HAU42130

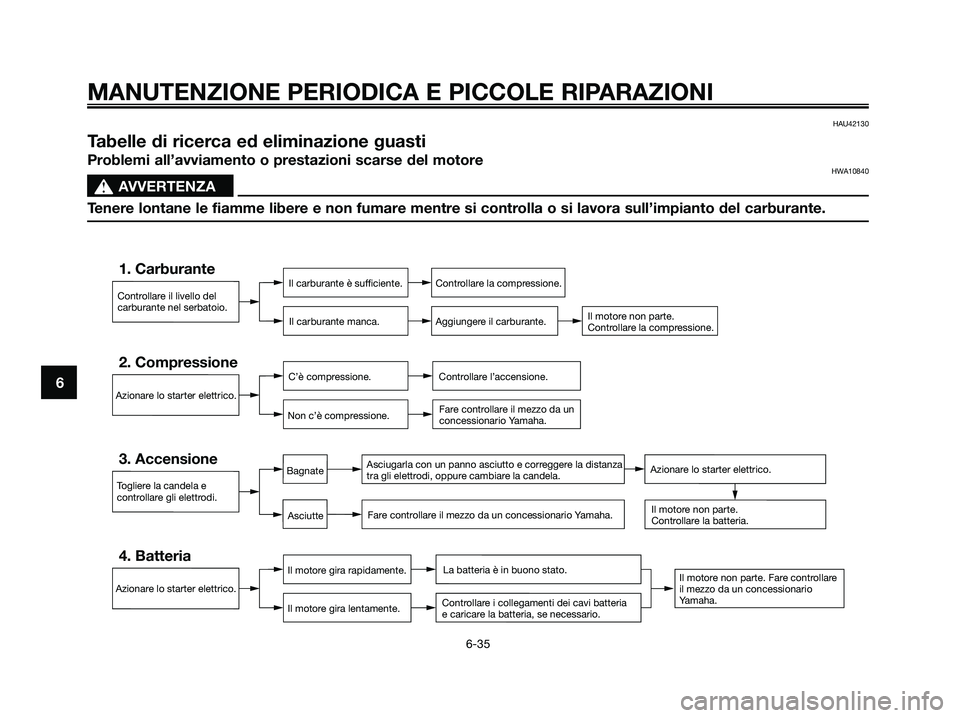

Tabelle di ricerca ed eliminazione guasti
Problemi all’avviamento o prestazioni scarse del motoreHWA10840
s s
AVVERTENZA
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
Controllare il livello del
carburante nel serbatoio.
1. CarburanteIl carburante è sufficiente.
Il carburante manca.Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.
2. CompressioneC’è compressione.
Non c’è compressione.Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.
3. AccensioneAsciugarla con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare la candela.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.
4. BatteriaIl motore gira rapidamente.
Il motore gira lentamente.La batteria è in buono stato.
Controllare i collegamenti dei cavi batteria
e caricare la batteria, se necessario.
Asciutte
BagnateAzionare lo starter elettrico.
1B9-F8199-H2.qxd 13/11/07 12:39 Página 78

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-36

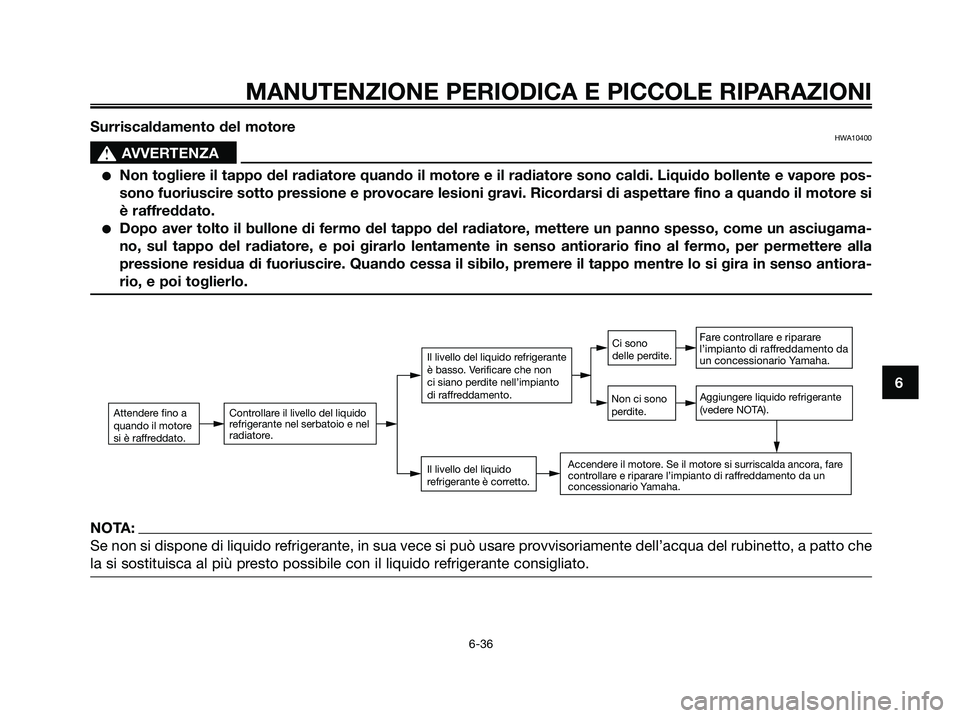

6 Surriscaldamento del motore
HWA10400
s s
AVVERTENZA
●Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore pos-
sono fuoriuscire sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si
è raffreddato.
●Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugama-
no, sul tappo del radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla
pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiora-
rio, e poi toglierlo.
Attendere fino a
quando il motore
si è raffreddato.Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.
Il livello del liquido refrigerante
è basso. Verificare che non
ci siano perdite nell’impianto
di raffreddamento.
Fare controllare e riparare
l’impianto di raffreddamento da
un concessionario Yamaha.
Aggiungere liquido refrigerante
(vedere NOTA).
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare l’impianto di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
NOTA:
Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che
la si sostituisca al più presto possibile con il liquido refrigerante consigliato.
1B9-F8199-H2.qxd 13/11/07 12:39 Página 79

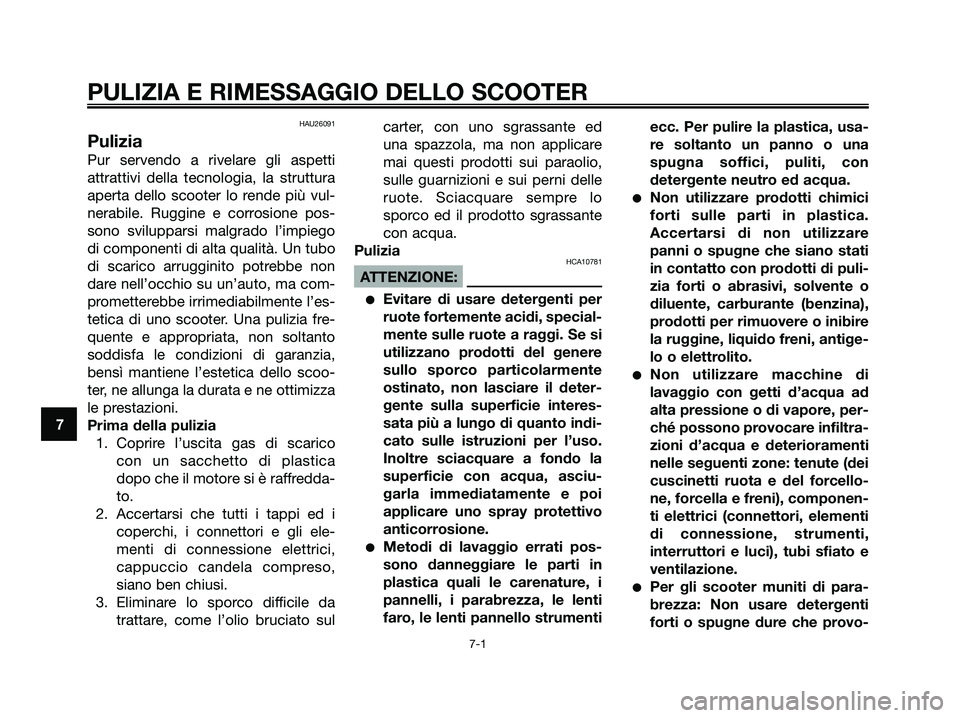

HAU26091
Pulizia
Pur servendo a rivelare gli aspetti
attrattivi della tecnologia, la struttura
aperta dello scooter lo rende più vul-
nerabile. Ruggine e corrosione pos-
sono svilupparsi malgrado l’impiego
di componenti di alta qualità. Un tubo
di scarico arrugginito potrebbe non
dare nell’occhio su un’auto, ma com-
prometterebbe irrimediabilmente l’es-
tetica di uno scooter. Una pulizia fre-
quente e appropriata, non soltanto
soddisfa le condizioni di garanzia,
bensì mantiene l’estetica dello scoo-
ter, ne allunga la durata e ne ottimizza
le prestazioni.
Prima della pulizia
1. Coprire l’uscita gas di scarico
con un sacchetto di plastica
dopo che il motore si è raffredda-
to.
2. Accertarsi che tutti i tappi ed i
coperchi, i connettori e gli ele-
menti di connessione elettrici,
cappuccio candela compreso,
siano ben chiusi.
3. Eliminare lo sporco difficile da
trattare, come l’olio bruciato sulcarter, con uno sgrassante ed
una spazzola, ma non applicare
mai questi prodotti sui paraolio,
sulle guarnizioni e sui perni delle
ruote. Sciacquare sempre lo
sporco ed il prodotto sgrassante
con acqua.
Pulizia
HCA10781
ATTENZIONE:
●Evitare di usare detergenti per
ruote fortemente acidi, special-
mente sulle ruote a raggi. Se si
utilizzano prodotti del genere
sullo sporco particolarmente
ostinato, non lasciare il deter-
gente sulla superficie interes-
sata più a lungo di quanto indi-
cato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la
superficie con acqua, asciu-
garla immediatamente e poi
applicare uno spray protettivo
anticorrosione.
●Metodi di lavaggio errati pos-
sono danneggiare le parti in
plastica quali le carenature, i
pannelli, i parabrezza, le lenti
faro, le lenti pannello strumentiecc. Per pulire la plastica, usa-
re soltanto un panno o una
spugna soffici, puliti, con
detergente neutro ed acqua.
●Non utilizzare prodotti chimici
forti sulle parti in plastica.
Accertarsi di non utilizzare
panni o spugne che siano stati
in contatto con prodotti di puli-
zia forti o abrasivi, solvente o
diluente, carburante (benzina),
prodotti per rimuovere o inibire
la ruggine, liquido freni, antige-
lo o elettrolito.
●Non utilizzare macchine di
lavaggio con getti d’acqua ad
alta pressione o di vapore, per-
ché possono provocare infiltra-
zioni d’acqua e deterioramenti
nelle seguenti zone: tenute (dei
cuscinetti ruota e del forcello-
ne, forcella e freni), componen-
ti elettrici (connettori, elementi
di connessione, strumenti,
interruttori e luci), tubi sfiato e
ventilazione.
●Per gli scooter muniti di para-
brezza: Non usare detergenti
forti o spugne dure che provo-
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-1
7
1B9-F8199-H2.qxd 13/11/07 12:39 Página 80
