Funktionen der Instrumente un d Bed ienung selemente
4-24
4
Schrau ben mit d em vorgeschrie be-
nen Anzug smoment festzuziehen.

[GWA15511]
5. Bringen Sie die Abdeckungen des Schraubenzugriffs an und montieren
Sie die Schnellverschlüsse.
Zum Än dern der Win dschutzschei ben-
höhe in die nie dri gere Position
1. Die Schnellverschlüsse entfernen um die Abdeckungen des Schraubenzu-
griffs zu entfernen.
2. Die Windschutzscheibe abschrauben.
3. Die Schrauben entfernen und dann die Schrauben in der gewünschten
Position anbringen. 4. Die Windschutzscheibe in der niedri-
gen Position einbauen. Hierzu die
Schrauben einsetzen und mit dem
vorgeschriebenen Anzugsmoment
festziehen. WARNUNG! Eine lose
Win dschutzschei be kann Unfälle
verursachen. Achten Sie darauf, die
S chrau ben mit dem vor geschrie be-
nen Anzug smoment festzuziehen.

[GWA15511]
1. Schraube
Anzu gsmoment:
Windschutzscheibenschraube: 8 N·m (0.8 kgf·m, 5.8 lb·ft)
1. Schraubenzugangs-Abdeckung
1
1
1
1. Schraube
1. Schraube
1. Schraube
1
1
1
1
1
1
UB74G0G0.book Page 24 Tuesday, May 2, 2017 9:59 AM

Funktionen der Instrumente un d Be dienung selemente
4-25
4
5. Bringen Sie die Abdeckungen des
Schraubenzugriffs an und montieren
Sie die Schnellverschlüsse.
GAU46833
Lenkerposition
Der Lenker kann entsprechend der Bevor-
zugung des Fahrers in eine von zwei Positi-
onen gestellt werden. Lassen Sie die Len-
kerposition von einer Yamaha-
Fachwerkstatt einstellen.
Anzu
gsmoment:
Windschutzscheibenschraube:
8 N·m (0.8 kgf·m, 5.8 lb·ft)
1. Lenker
1
UB74G0G0.book Page 25 Tuesday, May 2, 2017 9:59 AM

Funktionen der Instrumente un d Bed ienung selemente
4-26
4
GAU14893
Feder beine einstellen
WARNUNG
GWA10211
Bei de Fed erbeine gleichmäßig einstel-
len. Eine un gleichmäßi ge Einstellun g b e-
einträchti gt Fahrverhalten un d S ta bilität.
Jedes Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.
ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
Zum Erhöhen der Federvorspannung (Fe-
derung härter) beide Federvorspannringe in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) bei-
de Federvorspannringe in Richtung (b) dre-
hen.
 Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.
 Für diese Einstellung das Federvor-
spannungs-Einstellwerkzeug aus dem
Bordwerkzeug verwenden.
1. Federvorspannring
2. Spezialschlüssel
3. Positionsanzeiger
1
2345
2
1
(a)(b)
3
Einstellen
der Fe dervorspannun g:
Minimal (weich):
1
Standard: 3
Maximal (hart): 5
UB74G0G0.book Page 26 Tuesday, May 2, 2017 9:59 AM

Funktionen der Instrumente un d Be dienung selemente
4-27
4
GAU15306
Seitenstän der
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.
HINWEIS
Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem o der nicht
richti g hochg eklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hoch geklappter Sei-
tenstän der kann den Fahrer d urch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat d en Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein Starten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hin dert. Prüfen Sie deshal b d as System
re gelmäßi g. Fal l

s Störun gen an d iesem
S ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
GAU78690
Zünd unter brechun gs- u. Anlass-
sperrschalter- System
Das Zündunterbrechungs- und Anlass-
sperrschalter-System arbeitet mit dem Sei-
tenständerschalter und den Bremslicht-
schaltern. Es verfügt über die folgenden
Funktionen.
 Es verhindert das Anlassen des Mo-
tors bei ausgeklapptem Seitenstän-
der.
 Es verhindert das Anlassen des Mo-
tors, wenn die Bremsen nicht betätigt
werden.
 Es schaltet die Zündung aus, wenn
der Seitenständer bei laufendem Mo-
tor ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
UB74G0G0.book Page 27 Tuesday, May 2, 2017 9:59 AM

Funktionen der Instrumente un d Bed ienung selemente
4-28
4

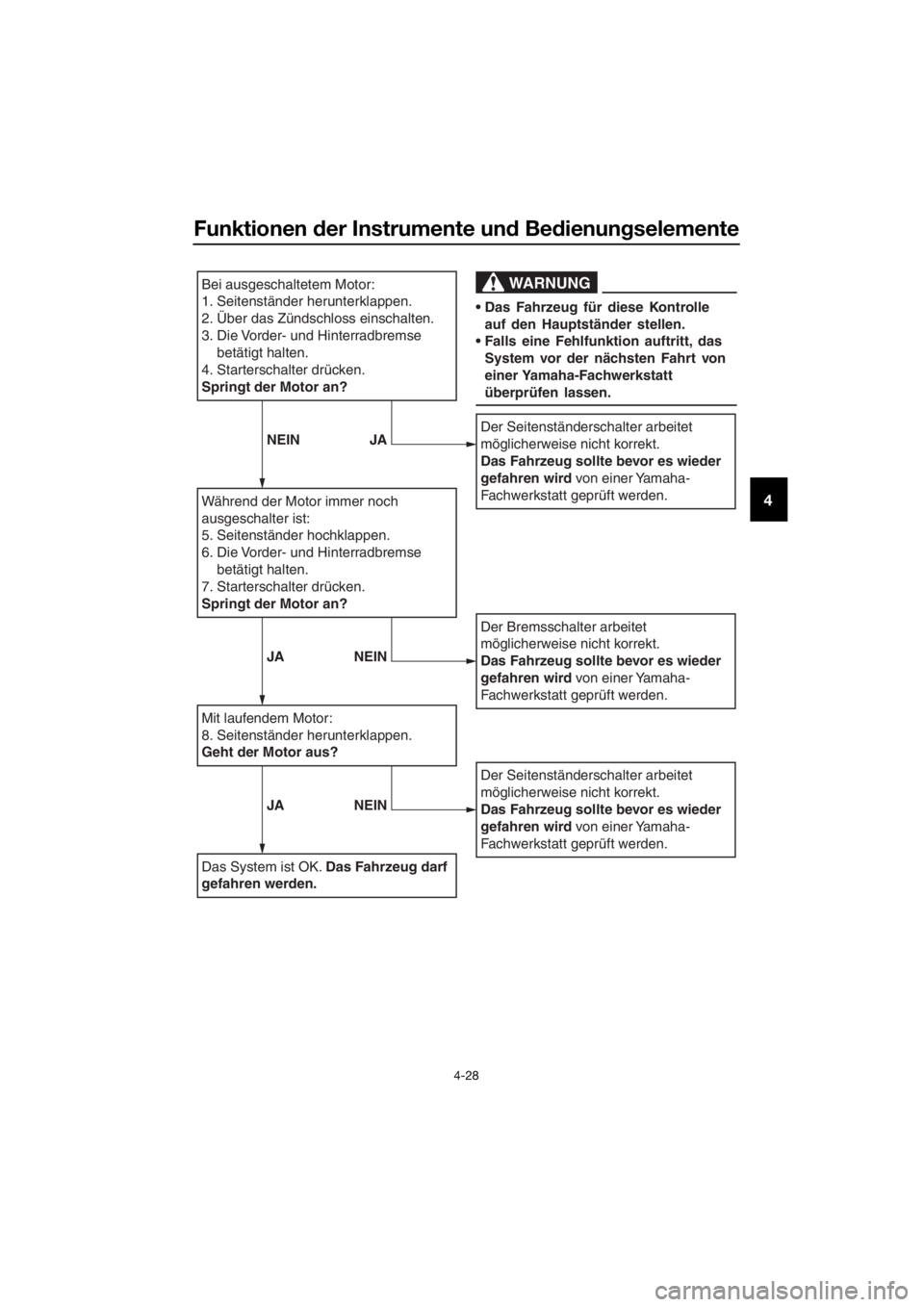

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Über das Zündschloss einschalten.
3. Die Vorder- und Hinterradbremse
betätigt halten.
4. Starterschalter drücken.
Springt der Motor an?
Während der Motor immer noch
ausgeschalter ist:
5. Seitenständer hochklappen.
6. Die Vorder- und Hinterradbremse betätigt halten.
7. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
8. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Das Fahrzeug darf
gefahren werden.
Der Seitenständerschalter arbeitet
möglicherweise nicht korrekt.
Das Fahrzeug sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Bremsschalter arbeitet
möglicherweise nicht korrekt.
Das Fahrzeug sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Seitenständerschalter arbeitet
möglicherweise nicht korrekt.
Das Fahrzeug sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
WARNUNG
Das Fahrzeug für diese Kontrolle auf den Hauptständer stellen.
Falls eine Fehlfunktion auftritt, das System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt
überprüfen lassen.
NEIN JA
JA NEIN
JA NEIN
UB74G0G0.book Page 28 Tuesday, May 2, 2017 9:59 AM

Funktionen der Instrumente un d Be dienung selemente
4-29
4
GAU78213
Nebenver braucheranschluss
WARNUNG
GWA14361
Zum Schutz vor elektrischem S chlag
o der Kurzschluss sicherstellen, d ass der
Deckel montiert ist, wenn der Neb enver-
b raucheranschluss nicht verwen det
wir d.
ACHTUNG
GCA15432
Das ü ber den Ne benver braucheran-
schluss an geschlossene Zu behör darf
nicht bei abgestelltem Motor b enutzt
wer den un d d ie entnommene Leistun g
d arf ins gesamt 12 W (1 A) nicht ü ber-
schreiten, an dernfalls kann die Siche-
run g d urch brennen o der die Batterie
sich entla den.
Das Fahrzeug weist im Ablagefach A einen
Nebenverbraucheranschluss auf.
Das an den Nebenverbraucheranschluss
angeschlossene 12-V-Zubehör kann be-
nutzt werden, sobald sich das Zündschloss
in der Position “ON” befindet und darf nur
benutzt werden, wenn der Motor in Betrieb
ist.
Um den Ne benver braucheranschluss zu
b enutzen
1. Ablagefach A öffnen. (Siehe Seite 3-9.)
2. Über das Zündschloss ausschalten.
3. Den Aufsatz des Nebenverbraucher- anschlusses entfernen. 4. Das Zubehör ausschalten.
5. Den Zubehörstecker in den Nebenver-
braucheranschluss stecken.
6. Über das Zündschloss einschalten und den Motor starten. (Siehe Seite
6-2.)
7. Das Zubehör einschalten.
1. Nebenverbraucheranschlussdeckel
1. Nebenverbraucheranschluss
1
1
UB74G0G0.book Page 29 Tuesday, May 2, 2017 9:59 AM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
5-1
5
GAU63440
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden.
Stets alle in dieser Bedienungsanleitung beschriebenen Inspektions- und Wartungsanlei-
tungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartun gsar beiten am Fahrzeu g nicht korrekt aus geführt,
erhöht sich d ie Gefahr eines Unfalls o der einer Beschä dig un g d es Fahrzeu gs. Benut-
zen Sie das Fahrzeug nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in d iesem Han dbuch angeg eb enen Verfahren b ehoben wer den kann, lassen
S ie das Fahrzeu g von einer Yamaha-Fachwerkstatt ü berprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLENSEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Überlaufschlauch auf Verstopfung, Risse
und Schäden untersuchen und Schlauchanschluss kon-
trollieren. 4-18,
4-20
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 7-9
Achs getrieb eöl • Fahrzeug auf Öllecks kontrollieren. 7-11
Kühlflüssi gkeit • Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichs-
behälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorge- schriebenen Stand hinzufügen.
• Kühlsystem auf Lecks kontrollieren. 7-12
Vor derra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkst att entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 7-21,
7-21, 7-22
Hinterra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkst att entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 7-21,
7-21, 7-22
UB74G0G0.book Page 1 Tuesday, May 2, 2017 9:59 AM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
5-2
5
Gas dreh griff • Sicherstellen, dass er reibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-
Fachwerkstatt einstellen und des Seilzug- und Griffge-
häuse schmieren lassen. 7-17,
7-24
S teuerun gs- Seilzü ge • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. schmieren.
7-24
Rä der un d Reifen • Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. 7-18,
7-20
Bremshe bel • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren. 7-25
Hauptständ er, Seiten-
stän der • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkte schmieren.
7-25
Fahr gestellhalterun gen • Sicherstellen, dass alle Mu
ttern und Schrauben richtig
festgezogen sind.
•Ggf. festziehen. —
Instrumente, Lichter,
S ig nale un d S chalter • Funktion prüfen.
• Korrigieren, falls nötig.
—
S eitenstän derschalter • Funktion des Zündunterbrechungs- und Anlasssperr-
schaltersystems kontrollieren.
• Arbeitet das System nicht korrekt, das Fahrzeug von ei- ner Yamaha-Fachwerksta tt überprüfen lassen. 4-27
PRÜFPUNKT KONTROLLEN
SEITE
UB74G0G0.book Page 2 Tuesday, May 2, 2017 9:59 AM

Wichtige Fahr- un d Be dienun gshinweise
6-1
6
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit d en Bedie-
nung selementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
un d zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU78221
HINWEIS
Dieses Modell ist zum Ausschalten des
Motors bei einem Überschlag mit einem
Neigungswinkelsensor ausgestattet. In die-
sem Fall leuchtet die Motorstörungs-Warn-
leuchte auf; dies weist jedoch nicht auf eine
Störung hin. Vor dem Neustart des Motors
das Zündschloss einmal aus- und dann
wieder einschalten, um die Motorstörungs-
Warnleuchte rückzusetzen. Anderenfalls
startet der Motor nicht, selbst wenn der
Motor bei Drücken des Starterschalters an-
gelassen wird.
UB74G0G0.book Page 1 Tuesday, May 2, 2017 9:59 AM

Wichtige Fahr- un d Be dienun gshinweise
6-2
6
GAU78231
Motor starten
ACHTUNG
GCA10251
Vor dem ersten Fahrtantritt un bed in gt
d ie “Einfahrvorschriften” auf Seite 6-5
d urchlesen.
Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn der Seitenständer hoch-
geklappt ist. (Siehe Seite 4-27.)
1. Das Zündschloss einschalten und si- cherstellen, dass der Stopp/Be-
trieb/Start-Schalter auf “ ” gestellt
ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen. Motorstörungs- Warnleuchte
 Kontrollleuchte für das Trakti-
onskontrollsystem
 Kontrollleuchte des Smart-Key-
Systems
HINWEIS
Die ABS-Warnleuchte sollte aufleuchten
und so lange leuchten, bis das Fahrzeug
eine Fahrgeschwindigkeit von 10 km/h (6
mi/h) oder höher erreicht.
ACHTUNG
GCA22510
Funktioniert eine Warn- o der Anzei ge-
leuchte nicht so wie o ben beschrie ben,
siehe Seite 4-1 für die Stromkreiskont-
rolle der entsprechen den Warn- un d An-
zei geleuchte.
2. Gas ganz wegnehmen.
3. Bei betätigter Vorder- oder Hinterrad-
bremse die Seite “ ” des Stopp/Be-
trieb/Start-Schalters drücken. Loslas-
sen, wenn der Motor startet.
HINWEIS
Wenn der Motor nicht startet, den Starter-
schalter nach 5 Sekunden loslassen. Vor
erneutem Drücken des Starterschalters 10
Sekunden warten, damit sich die Batterie-
spannung wieder aufbauen kann.
ACHTUNG
GCA11043
Zur Schonun g d es Motors niemals mit
kaltem Motor stark beschleuni gen!
UB74G0G0.book Page 2 Tuesday, May 2, 2017 9:59 AM
