Regelmäßi ge Wartun g un d Einstellun g
7-27
7
GAU23292
Radla ger prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU60691
Batterie
Die Batterie befindet sich hinter der Abde-
ckung A. (Siehe Seite 7-7.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
 Die Batterie enthält gifti ge Schwe-
felsäure, die schwere Verätzun gen
hervorrufen kann. Daher beim Um-
g an g mit Batterien stets einen g e-
ei gneten Aug enschutz tra gen. Au-
g en, Haut un d Klei dun g unter
keinen Umstän den mit Batteriesäu-
re in Berührun g b rin gen. Im Falle,
d ass Batteriesäure mit Haut in Be-
rührun g kommt, führen Sie die fol-
g en den ER STE HILFE-Maßnahmen
d urch.
ÄUßERLICH: Mit reichlich Was- ser a bspülen.
INNERLICH: Große Men gen Was-
ser o der Milch trinken un d sofort
einen Arzt rufen.
1. Minuspol-Batteriekabel (schwarz)
2. Pluskabel der Batterie (rot)
3. Batterie
1
3
2
UB74G0G0.book Page 27 Tuesday, May 2, 2017 9:59 AM

Regelmäßi ge Wartun g un d Einstellun g
7-28
7
destens 15 Minuten
lan g g rün dlich mit Wasser spülen
un d sofort einen Arzt aufsuchen.
 Die Batterie erzeu gt explosives
Wasserstoff gas (Knall gas). Daher
Funken, offene Flammen, brennen-
d e Zi garetten un d an dere Feuer-
quellen von der Batterie fern halten.
Beim La den der Batterie in ge-
schlossenen Räumen für ausrei-
chen de Belüftun g sor gen.
 DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufla den
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri-
scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.
ACHTUNG
GCA16522
Zum La den der VRLA-Batterie (Valve Re-
g ulate d Lea d Acid ) ist ein spezielles
Konstantspannun gs-La deg erät nöti g.
Bei Verwen dun g eines herkömmlichen
La deg eräts nimmt d ie Batterie Schad en.
Batterie la gern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Aus bau der Batterie darauf
achten, dass ü ber das Zün dschloss
aus geschaltet wur de, dann zuerst
d as Minuska bel un d anschließen d
d as Pluska bel a bnehmen.
[GCA16304]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen. 3. Vor der Montage die Batterie vollstän-
dig aufladen. ACHTUNG: Beim Ein-
b au der Batterie d arauf achten,
d ass ü ber das Zün dschloss aus ge-
schaltet wur de, dann zuerst d as
Pluska bel un d anschließen d d as
Minuskab el anschließen.
[GCA16842]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG
GCA16531
Die Batterie immer in auf gela denem Zu-
stan d halten. Die La gerun g einer entla-
d enen Batterie kann die Batterie dauer-
haft beschä dig en.
UB74G0G0.book Page 28 Tuesday, May 2, 2017 9:59 AM

Regelmäßi ge Wartun g un d Einstellun g
7-29
7
GAU78242
Sicherun gen wechseln
Die Hauptsicherung und die Sicherungs-
kästen, die die Sicherungen für die einzel-
nen Stromkreise enthalten, befinden sich
unter der Abdeckung A. (Siehe Seite 7-7.)
HINWEIS
Die Abdeckung des Starter-Relais wie in
der Abbildung gezeigt abnehmen, um Zu-
gang zur Hauptsicherung zu erhalten.
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Das Zündschloss ausschalten und den betroffenen Stromkreis ausschal-
ten.
2. Die durchgebrannte Sicherung her- ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherun g mit einer höheren
als der vor geschrie benen Ampere-
zahl verwen den, um S chäden an
elektrischen Komponenten un d ei-
nen mö glichen Bran d zu vermei-
d en.
[GWA15132]
1. Sicherungskasten
2. Hauptsicherung
3. Zusätzliche Hauptsicherung
4. Abdeckung des Starter-Relais
12
3
4
1. Signalanlagensicherung 2
2. Signalanlagensicherung
3. Sicherung der ABS-Kontrolleinheit
4. Hauptsicherung 2
5. Kühlerlüftermotorsicherung
6. Zusatzsicherung
7. Ersatzsicherung
8. Sicherung des ABS-Motors
9. ABS-Magnetventilsicherung
10.Blinklicht- und Warnblinklichtsicherung
11.Anschlusssicherung 1
12.Antwortsicherung
123456 7
8910
11
12
7
UB74G0G0.book Page 29 Tuesday, May 2, 2017 9:59 AM

Regelmäßi ge Wartun g un d Einstellun g
7-30
7
3. Das Zündschloss einschalten und den
betroffenen Stromkreis einschalten,
um zu prüfen, ob das elektrische Sys-
tem einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU64070
Scheinwerfer
Dieses Modell ist mit LED-Scheinwerfern
ausgestattet.
Leuchtet ein Scheinwerfer nicht auf, den
Stromkreis von einer Yamaha-Fachwerk-
statt prüfen lassen.
ACHTUNG
GCA16581
Keinerlei Aufkle ber o der Folien an d er
S treuschei be an brin gen.
Vo r geschrieb ene Sicherun gen:
Hauptsicherung:
20.0 A
Hauptsicherung 2: 7.5 A
Anschlusssicherung 1: 2.0 A
Signalanlagensicherung:
10.0 A
Signalanlagensicherung 2: 7.5 A
Kühlerlüftermotor-Sicherung: 7.5 A
Zusatzsicherung:
7.5 A
Blinklicht- und Warnblinklichtsiche-
rung:
7.5 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Sicherung des ABS-Motors: 30.0 A
ABS-Magnetventilsicherung:
15.0 A
Antwortsicherung: 2.0 A
UB74G0G0.book Page 30 Tuesday, May 2, 2017 9:59 AM

Regelmäßi ge Wartun g un d Einstellun g
7-31
7
GAU54502
Stan dlichter
Dieses Modell ist mit LED-Standlichtern
ausgestattet.
Das Standlicht bei Ausfall von einer
Yamaha-Fachwerkstatt prüfen lassen.
GAU70540
Bremslicht/Rücklicht
Dieses Modell ist mit LED-Brems-
licht/Rücklicht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen, falls das Bremslicht/Rücklicht nicht
funktioniert.
UB74G0G0.book Page 31 Tuesday, May 2, 2017 9:59 AM

Regelmäßi ge Wartun g un d Einstellun g
7-32
7
GAU39881
Vorderer Blinker
Falls ein vorderer Blinker nicht aufleuchtet,
dessen Stromkreis von einer Yamaha-
Fachwerkstatt überprüfen lassen oder die
Lampe auswechseln.
GAUT1331
Lampe des hinteren Blinkers
Falls ein hinterer Blinker nicht aufleuchtet,
den Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen oder die Lam-
pe auswechseln.
UB74G0G0.book Page 32 Tuesday, May 2, 2017 9:59 AM

Regelmäßi ge Wartun g un d Einstellun g
7-33
7
GAU78560
Kennzeichenleuchten-Lampe
auswechseln
1. Die Kennzeichenbeleuchtung durch
Entfernen der Schrauben und des
Kennzeichens ausbauen und dann die
Kennzeichenbeleuchtungs-Lampen-
fassung (zusammen mit der Lampe)
herausziehen.
2. Die durchgebrannte Lampe heraus- ziehen.
3. Eine neue Lampe in die Fassung ein- setzen.
4. Die Lampenfassung (zusammen mit der Lampe) hineindrücken und dann
die Kennzeichenbeleuchtung mit dem
Kennzeichen und den Schrauben wie-
der einbauen.
GAU60701
Fehlersuche
Obwohl alle Yamaha-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Fahrzeug sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Ü berprüfun g d es Kraftstoffsystems
nicht rauchen un d sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in d er Nähe befinden, einschließ-
lich Zün dflammen für Warmwasser be-
reiter o der Öfen. Benzin od er
Benzin dämpfe können sich leicht ent-
zün den o der explod ieren und d ad urch
schwere Au genverletzun gen o der Be-
schä dig ung en verursachen.
GAU76550Fehlersuche Smart-Key- System
Bitte die folgenden Punkte kontrollieren,
wenn das Smart-Key-System nicht funktio-
niert.  Ist der Smart Key eingeschaltet? (Sie-
he Seite 3-5.)
1. Kennzeichenbeleuchtungsanlage
2. Schraube
3. Lampenfassung der Kennzeichenbeleuch-
tung
4. Platte
1. Lampe der Kennzeichenbeleuchtung
1
2
34
1
UB74G0G0.book Page 33 Tuesday, May 2, 2017 9:59 AM

Regelmäßi ge Wartun g un d Einstellun g
7-34
7
Ist die Smart-Key-Batterie leer? (Siehe
Seite 3-6.)
 Ist die Smart-Key-Batterie korrekt ein-
gebaut? (Siehe Seite 3-6.)
 Wird der Smart Key in einer Umge-
bung mit starken Radiowellen oder
anderen elektromagnetischen Stör-
strahlungen verwendet? (Siehe Seite
3-1.)
 Wird der für dieses Fahrzeug regist-
rierte Smart Key verwendet?
 Ist die Fahrzeugbatterie leer? Wenn
die Fahrzeugbatterie leer ist, funktio-
niert das Smart-Key-System nicht.
Bitte die Fahrzeugbatterie laden oder
erneuern. (Siehe Seite 7-27.)
Wenn das Smart-Key-System nach Kont-
rolle der Punkte oben nicht funktioniert, das
Smart-Key-System von einer Yamaha-
Fachwerkstatt prüfen lassen.
HINWEI S
Siehe “Notfall-Modus” auf Seite 7-37 für In-
formationen zum Starten des Motors ohne
Smart Key.
UB74G0G0.book Page 34 Tuesday, May 2, 2017 9:59 AM

Regelmäßi ge Wartun g un d Einstellun g
7-35
7
GAU68020

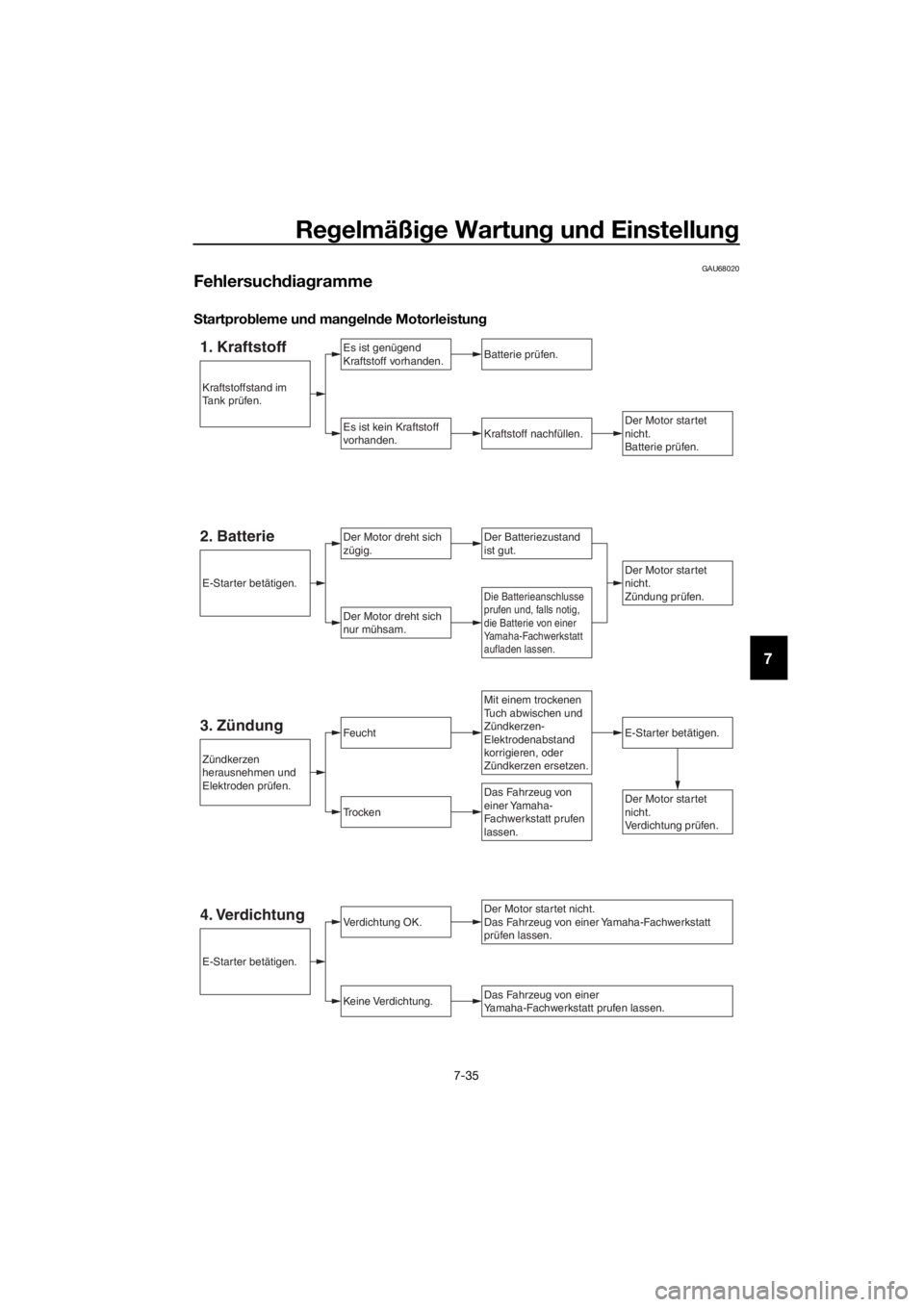

Fehlersuchd iagramme
S tartpro bleme und mangeln de Motorleistun g
1. KraftstoffEs ist genügend
Kraftstoff vorhanden.
Es ist kein Kraftstoff
vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor dreht sich
zügig.
Der Motor dreht sich
nur mühsam.
Der Motor startet
nicht.
Batterie prüfen.
Mit einem trockenen
Tuch abwischen und
Zündkerzen-
Elektrodenabstand
korrigieren, oder
Zündkerzen ersetzen.
Die Batterieanschlusse
prufen und, falls notig,
die Batterie von einer
Yamaha-Fachwerkstatt
aufladen lassen.
2. BatterieDer Batteriezustand
ist gut.
Der Motor startet
nicht.
Zündung prüfen.
3. ZündungFeuchtE-Starter betätigen.
Trocken
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen lassen.
Das Fahrzeug von einer
Yamaha-Fachwerkstatt prufen lassen.
Der Motor startet
nicht.
Verdichtung prüfen.Das Fahrzeug von
einer Yamaha-
Fachwerkstatt prufen
lassen.
Zündkerzen
herausnehmen und
Elektroden prüfen.
E-Starter betätigen.
E-Starter betätigen.
Kraftstoffstand im
Tank prüfen.
4. Verdichtung
UB74G0G0.book Page 35 Tuesday, May 2, 2017 9:59 AM

Regelmäßi ge Wartun g un d Einstellun g
7-36
7
Motorüberhitzun g
WARNUNG
GWAT1041
Niemals den Kühler deckel ab nehmen, wenn der Motor un d d er Kühler heiß sin d.
S ie den d heiße Flüssi gkeit un d heißer Dampf können unter Druck austreten un d
ernsthafte Verletzun gen verursachen. Immer a bwarten, bis der Motor abgekühlt
ist.
 Einen dicken Lappen, wie z. B. ein Han dtuch, ü ber den Kühlerverschluss deckel
le gen un d d ann den Deckel lan gsam geg en den Uhrzei gersinn bis zum Anschla g
d rehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu
vernehmen ist, auf den Deckel d rücken und g eg en den Uhrzei gersinn a bschrau-
b en.
HINWEIS
Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungs-
wasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige
Kühlflüssigkeit ersetzen.
Motor abkühlen
lassen.
Kühlflüssigkeitsstand
im Vorratsbehälter
und im Kühler prüfen.
Kühlflüssigkeit
nachfüllen.
(Siehe HINWEIS.)
Kühlflüssigkeitsstand
ist OK.
Es gibt kein Leck.
Es gibt ein Leck.
Kühlflüssigkeitsstand
zu niedrig.
Kühlanlage auf Lecks
absuchen.
Lassen Sie das
Kühlsystem von einer
Yamaha-Fachwerkstatt
reparieren.
Motor anlassen. Wenn der Motor wieder überhitzt,
das Kühlsystem in einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
UB74G0G0.book Page 36 Tuesday, May 2, 2017 9:59 AM
