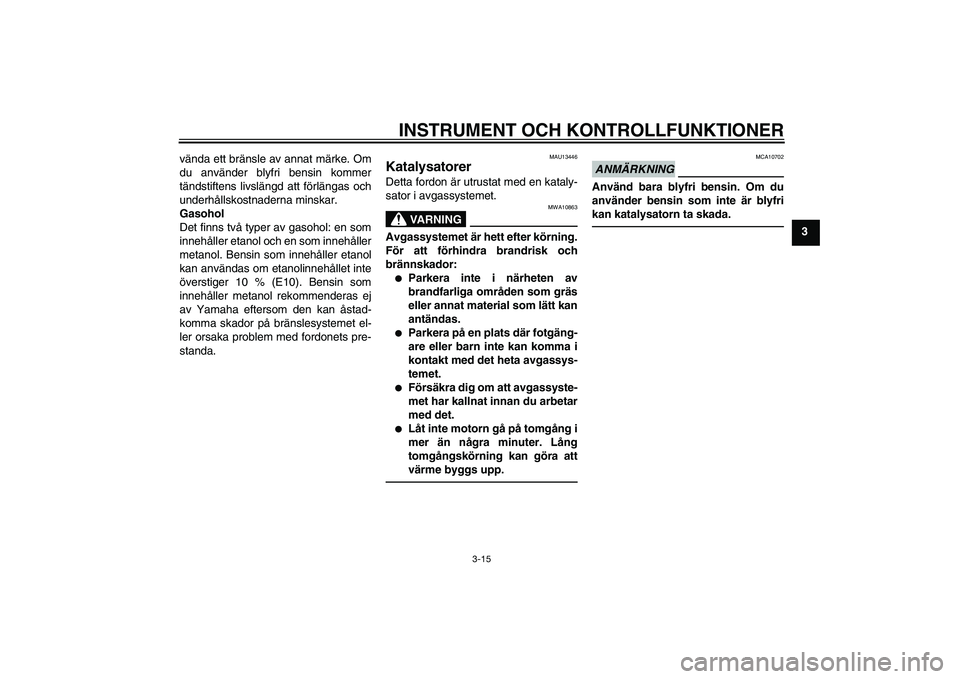

INSTRUMENT OCH KONTROLLFUNKTIONER
3-15
3
vända ett bränsle av annat märke. Om
du använder blyfri bensin kommer
tändstiftens livslängd att förlängas och
underhållskostnaderna minskar.
Gasohol
Det finns två typer av gasohol: en som
innehåller etanol och en som innehåller
metanol. Bensin som innehåller etanol
kan användas om etanolinnehållet inte
överstiger 10 % (E10). Bensin som
innehåller metanol rekommenderas ej
av Yamaha eftersom den kan åstad-
komma skador på bränslesystemet el-
ler orsaka problem med fordonets pre-
standa.
MAU13446
Katalysatorer Detta fordon är utrustat med en kataly-
sator i avgassystemet.
VA R N I N G
MWA10863
Avgassystemet är hett efter körning.
För att förhindra brandrisk och
brännskador:●
Parkera inte i närheten av
brandfarliga områden som gräs
eller annat material som lätt kan
antändas.
●
Parkera på en plats där fotgäng-
are eller barn inte kan komma i
kontakt med det heta avgassys-
temet.
●
Försäkra dig om att avgassyste-
met har kallnat innan du arbetar
med det.
●
Låt inte motorn gå på tomgång i
mer än några minuter. Lång
tomgångskörning kan göra att
värme byggs upp.
ANMÄRKNING
MCA10702
Använd bara blyfri bensin. Om du
använder bensin som inte är blyfri
kan katalysatorn ta skada.
U1SDM1.book Page 15 Monday, November 18, 2013 10:41 AM

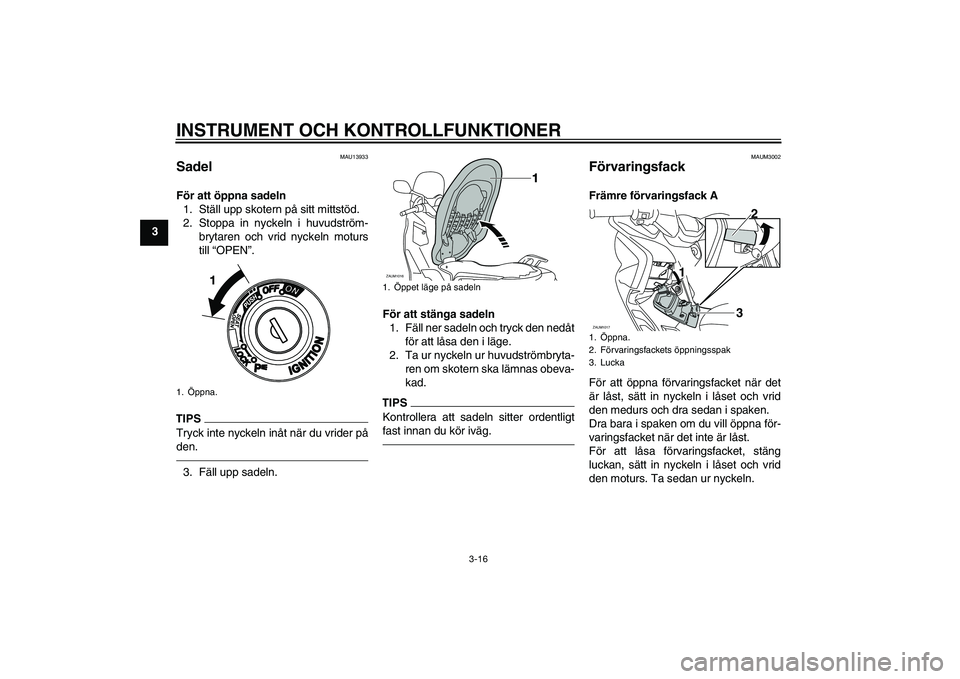

INSTRUMENT OCH KONTROLLFUNKTIONER
3-16
3
MAU13933
Sadel För att öppna sadeln1. Ställ upp skotern på sitt mittstöd.
2. Stoppa in nyckeln i huvudström- brytaren och vrid nyckeln moturs
till “OPEN”.TIPSTryck inte nyckeln inåt när du vrider på
den.3. Fäll upp sadeln. För att stänga sadeln
1. Fäll ner sadeln och tryck den nedåt för att låsa den i läge.
2. Ta ur nyckeln ur huvudströmbryta- ren om skotern ska lämnas obeva-
kad.
TIPSKontrollera att sadeln sitter ordentligt
fast innan du kör iväg.
MAUM3002
Förvaringsfack Främre förvaringsfack A
För att öppna förvaringsfacket när det
är låst, sätt in nyckeln i låset och vrid
den medurs och dra sedan i spaken.
Dra bara i spaken om du vill öppna för-
varingsfacket när det inte är låst.
För att låsa förvaringsfacket, stäng
luckan, sätt in nyckeln i låset och vrid
den moturs. Ta sedan ur nyckeln.
1. Öppna.
1. Öppet läge på sadelnZAUM1016
1. Öppna.
2. Förvaringsfackets öppningsspak
3. LuckaZAUM1017
3
1 1 2
U1SDM1.book Page 16 Monday, November 18, 2013 10:41 AM

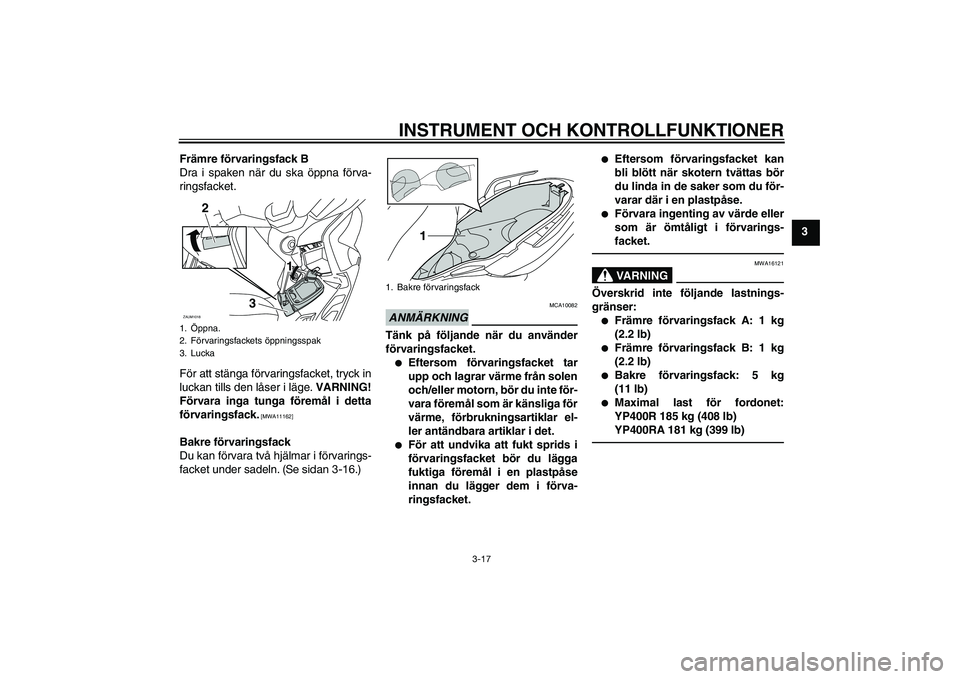

INSTRUMENT OCH KONTROLLFUNKTIONER
3-17
3
Främre förvaringsfack B
Dra i spaken när du ska öppna förva-
ringsfacket.
För att stänga förvaringsfacket, tryck in
luckan tills den låser i läge.
VARNING!
Förvara inga tunga föremål i detta
förvaringsfack.
[MWA11162]
Bakre förvaringsfack
Du kan förvara två hjälmar i förvarings-
facket under sadeln. (Se sidan 3-16.)
ANMÄRKNING
MCA10082
Tänk på följande när du använder
förvaringsfacket.●
Eftersom förvaringsfacket tar
upp och lagrar värme från solen
och/eller motorn, bör du inte för-
vara föremål som är känsliga för
värme, förbrukningsartiklar el-
ler antändbara artiklar i det.
●
För att undvika att fukt sprids i
förvaringsfacket bör du lägga
fuktiga föremål i en plastpåse
innan du lägger dem i förva-
ringsfacket.
●
Eftersom förvaringsfacket kan
bli blött när skotern tvättas bör
du linda in de saker som du för-
varar där i en plastpåse.
●
Förvara ingenting av värde eller
som är ömtåligt i förvarings-
facket.VA R N I N G
MWA16121
Överskrid inte följande lastnings-
gränser:●
Främre förvaringsfack A: 1 kg
(2.2 lb)
●
Främre förvaringsfack B: 1 kg
(2.2 lb)
●
Bakre förvaringsfack: 5 kg
(11 lb)
●
Maximal last för fordonet:
YP400R 185 kg (408 lb)
YP400RA 181 kg (399 lb)
1. Öppna.
2. Förvaringsfackets öppningsspak
3. LuckaZAUM1018
2
31 1
1. Bakre förvaringsfack
U1SDM1.book Page 17 Monday, November 18, 2013 10:41 AM

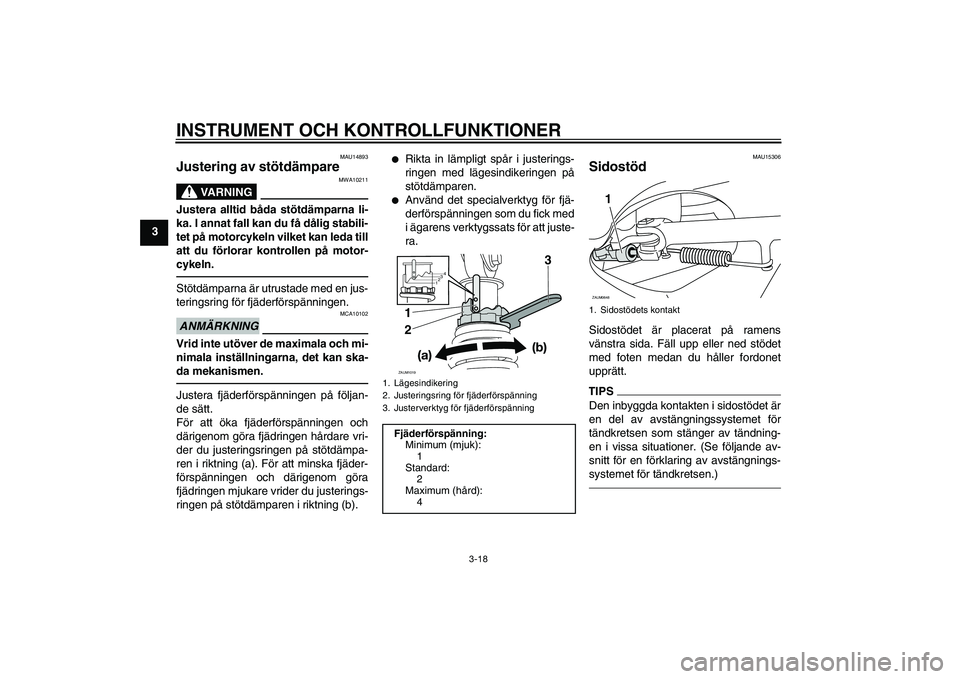

INSTRUMENT OCH KONTROLLFUNKTIONER
3-18
3
MAU14893
Justering av stötdämpare
VA R N I N G
MWA10211
Justera alltid båda stötdämparna li-
ka. I annat fall kan du få dålig stabili-
tet på motorcykeln vilket kan leda till
att du förlorar kontrollen på motor-
cykeln.Stötdämparna är utrustade med en jus-
teringsring för fjäderförspänningen.ANMÄRKNING
MCA10102
Vrid inte utöver de maximala och mi-
nimala inställningarna, det kan ska-
da mekanismen.Justera fjäderförspänningen på följan-
de sätt.
För att öka fjäderförspänningen och
därigenom göra fjädringen hårdare vri-
der du justeringsringen på stötdämpa-
ren i riktning (a). För att minska fjäder-
förspänningen och därigenom göra
fjädringen mjukare vrider du justerings-
ringen på stötdämparen i riktning (b).
●
Rikta in lämpligt spår i justerings-
ringen med lägesindikeringen på
stötdämparen.
●
Använd det specialverktyg för fjä-
derförspänningen som du fick med
i ägarens verktygssats för att juste-
ra.
MAU15306
SidostödSidostödet är placerat på ramens
vänstra sida. Fäll upp eller ned stödet
med foten medan du håller fordonet
upprätt.TIPSDen inbyggda kontakten i sidostödet är
en del av avstängningssystemet för
tändkretsen som stänger av tändning-
en i vissa situationer. (Se följande av-
snitt för en förklaring av avstängnings-
systemet för tändkretsen.)
1. Lägesindikering
2. Justeringsring för fjäderförspänning
3. Justerverktyg för fjäderförspänningFjäderförspänning:Minimum (mjuk):
1
Standard: 2
Maximum (hård): 4ZAUM1019
3
1
2
1 2
3
4
1. Sidostödets kontaktZAUM0648
1
U1SDM1.book Page 18 Monday, November 18, 2013 10:41 AM

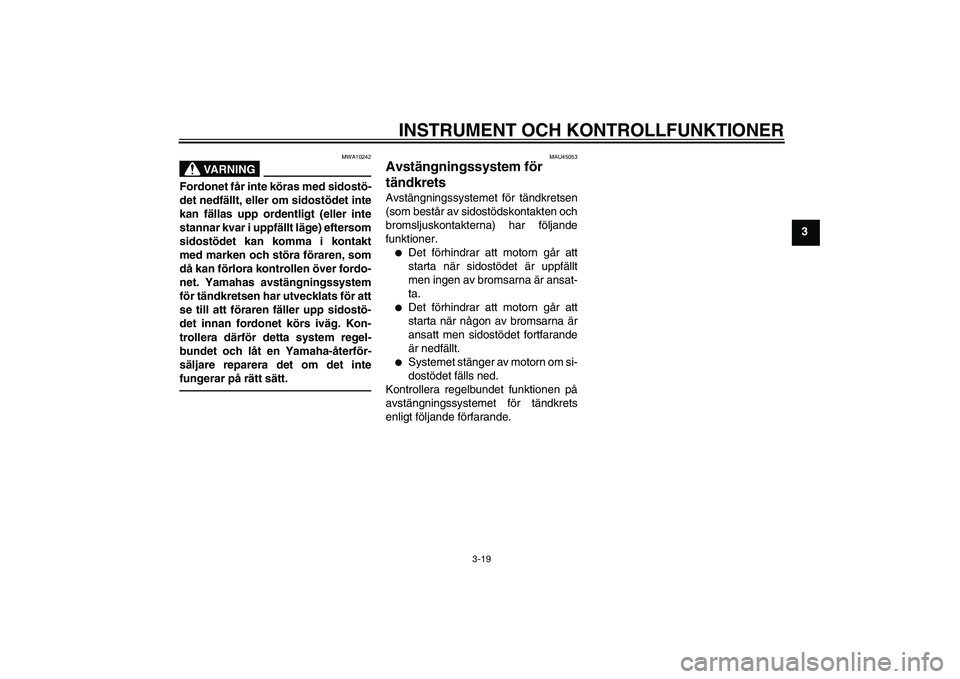

INSTRUMENT OCH KONTROLLFUNKTIONER
3-19
3
VA R N I N G
MWA10242
Fordonet får inte köras med sidostö-
det nedfällt, eller om sidostödet inte
kan fällas upp ordentligt (eller inte
stannar kvar i uppfällt läge) eftersom
sidostödet kan komma i kontakt
med marken och störa föraren, som
då kan förlora kontrollen över fordo-
net. Yamahas avstängningssystem
för tändkretsen har utvecklats för att
se till att föraren fäller upp sidostö-
det innan fordonet körs iväg. Kon-
trollera därför detta system regel-
bundet och låt en Yamaha-återför-
säljare reparera det om det inte
fungerar på rätt sätt.
MAU45053
Avstängningssystem för
tändkrets Avstängningssystemet för tändkretsen
(som består av sidostödskontakten och
bromsljuskontakterna) har följande
funktioner.●
Det förhindrar att motorn går att
starta när sidostödet är uppfällt
men ingen av bromsarna är ansat-
ta.
●
Det förhindrar att motorn går att
starta när någon av bromsarna är
ansatt men sidostödet fortfarande
är nedfällt.
●
Systemet stänger av motorn om si-
dostödet fälls ned.
Kontrollera regelbundet funktionen på
avstängningssystemet för tändkrets
enligt följande förfarande.
U1SDM1.book Page 19 Monday, November 18, 2013 10:41 AM

INSTRUMENT OCH KONTROLLFUNKTIONER
3-20
3
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Kontrollera att motorns stoppknapp är på.
3. Vrid nyckeln till ON.
4. Håll frambroms eller bakbroms ansatt.
5. Tryck på startknappen.
Startar motorn?
Motorcykeln måste vara uppställd på
mittstödet för denna kontroll. Om du upptäcker något fel bör du be en
Yamaha-återförsäljare att kontrollera
systemet innan du kör.
Med motorn fortfarande avstängd:
6. Fäll upp sidostödet.
7. Håll frambroms eller bakbroms ansatt.
8. Tryck på startknappen.
Startar motorn?
Med motorn fortfarande igång:
9. Fäll ner sidostödet.
Stannar motorn? Kontakten i sidostödet kanske inte fungerar som
den ska.
Du bör inte köra skotern
förrän en Yamaha
återförsäljare har kontrollerat den.
Bromskontakten kanske inte fungerar som den
ska.
Du bör inte köra skotern förrän en Yamaha
återförsäljare har kontrollerat den.
Kontakten i sidostödet kanske inte fungerar som
den ska.
Du bör inte köra skotern förrän en Yamaha
återförsäljare har kontrollerat den.
Systemet är ok.
Du kan köra skotern.
VARNING
NEJ
NEJJA
JA NEJ
JA
U1SDM1.book Page 20 Monday, November 18, 2013 10:41 AM

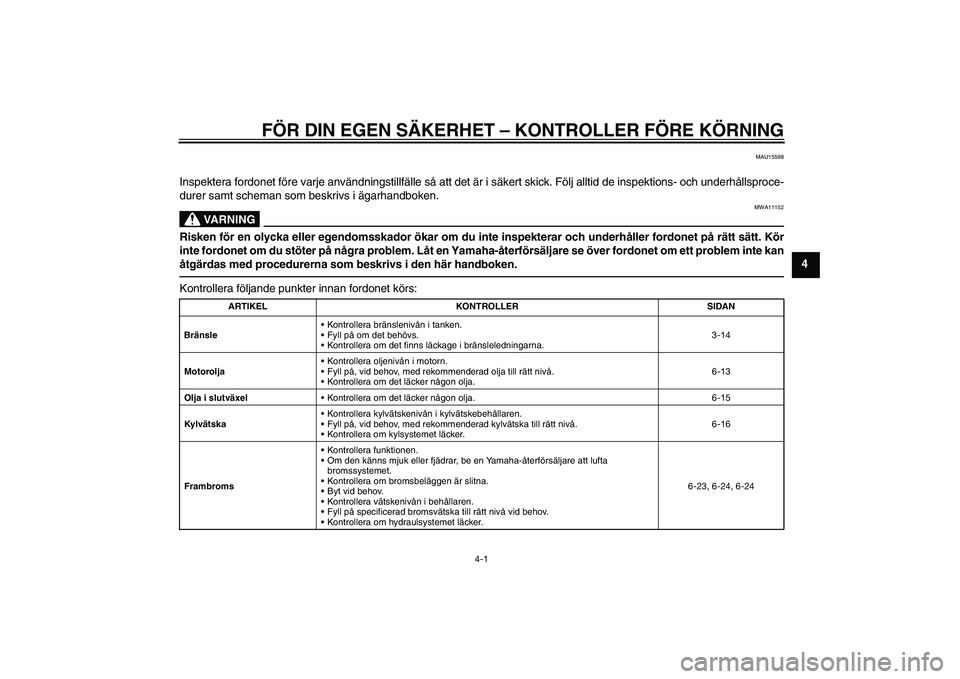

FÖR DIN EGEN SÄKERHET – KONTROLLER FÖRE KÖRNING
4-1
4
MAU15598
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsproce-
durer samt scheman som beskrivs i ägarhandboken.
VA R N I N G
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör
inte fordonet om du stöter på några problem. Låt en Yamaha-återförsäljare se över fordonet om ett problem inte kan
åtgärdas med procedurerna som beskrivs i den här handboken.Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle Kontrollera bränslenivån i tanken.
Fyll på om det behövs.
Kontrollera om det finns läckage i bränsleledningarna. 3-14
Motorolja Kontrollera oljenivån i motorn.
Fyll på, vid behov, med rekommenderad olja till rätt nivå.
Kontrollera om det läcker någon olja. 6-13
Olja i slutväxel Kontrollera om det läcker någon olja. 6-15
Kylvätska Kontrollera kylvätskenivån i kylvätskebehållaren.
Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
Kontrollera om kylsystemet läcker. 6-16
Frambroms Kontrollera funktionen.
Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta
bromssystemet.
Kontrollera om bromsbeläggen är slitna.
Byt vid behov.
Kontrollera vätskenivån i behållaren.
Fyll på specificerad bromsvätska till rätt nivå vid behov.
Kontrollera om hydraulsystemet läcker. 6-23,
6-24, 6-24
U1SDM1.book Page 1 Monday, November 18, 2013 10:41 AM

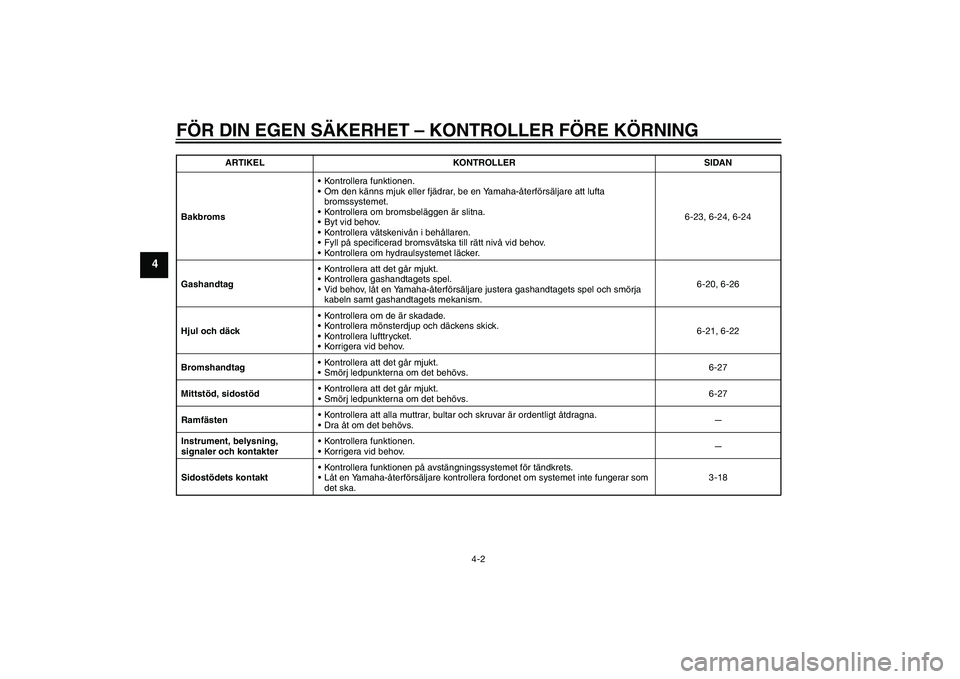

FÖR DIN EGEN SÄKERHET – KONTROLLER FÖRE KÖRNING
4-2
4
Bakbroms Kontrollera funktionen.
Om den känns mjuk eller fjädrar, be
en Yamaha-återförsäljare att lufta
bromssystemet.
Kontrollera om bromsbeläggen är slitna.
Byt vid behov.
Kontrollera vätskenivån i behållaren.
Fyll på specificerad bromsvätska till rätt nivå vid behov.
Kontrollera om hydraulsystemet läcker. 6-23
, 6-24, 6-24
Gashandtag Kontrollera att det går mjukt.
Kontrollera gashandtagets spel.
Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism. 6-20,
6-26
Hjul och däck Kontrollera om de är skadade.
Kontrollera mönsterdjup och däckens skick.
Kontrollera lufttr ycket.
Korrigera vid behov. 6-21,
6-22
Bromshandtag Kontrollera att det går mjukt.
Smörj ledpunkterna om det behövs. 6-27
Mittstöd, sidostöd Kontrollera att det går mjukt.
Smörj ledpunkterna om det behövs.
6-27
Ramfästen Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
Dra åt om det behövs.
—
Instrument, belysning,
signaler och kontakter Kontrollera funktionen.
Korrigera vid behov.
—
Sidostödets kontakt Kontrollera funktionen på avstängningssystemet för tändkrets.
Låt en Yamaha-återförsäljare kontrollera
fordonet om systemet inte fungerar som
det ska. 3-18
ARTIKEL
KONTROLLER SIDAN
U1SDM1.book Page 2 Monday, November 18, 2013 10:41 AM

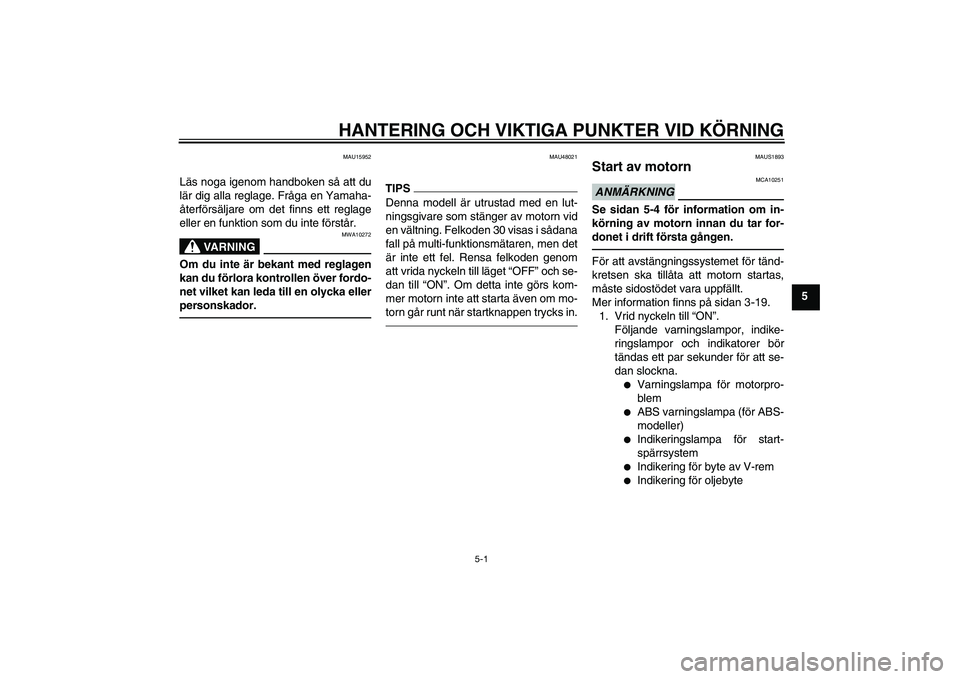

HANTERING OCH VIKTIGA PUNKTER VID KÖRNING
5-1
5
MAU15952
Läs noga igenom handboken så att du
lär dig alla reglage. Fråga en Yamaha-
återförsäljare om det finns ett reglage
eller en funktion som du inte förstår.
VA R N I N G
MWA10272
Om du inte är bekant med reglagen
kan du förlora kontrollen över fordo-
net vilket kan leda till en olycka eller
personskador.
MAU48021
TIPSDenna modell är utrustad med en lut-
ningsgivare som stänger av motorn vid
en vältning. Felkoden 30 visas i sådana
fall på multi-funktionsmätaren, men det
är inte ett fel. Rensa felkoden genom
att vrida nyckeln till läget “OFF” och se-
dan till “ON”. Om detta inte görs kom-
mer motorn inte att starta även om mo-
torn går runt när startknappen trycks in.
MAUS1893
Start av motorn ANMÄRKNING
MCA10251
Se sidan 5-4 för information om in-
körning av motorn innan du tar for-
donet i drift första gången.För att avstängningssystemet för tänd-
kretsen ska tillåta att motorn startas,
måste sidostödet vara uppfällt.
Mer information finns på sidan 3-19.
1. Vrid nyckeln till “ON”. Följande varningslampor, indike-
ringslampor och indikatorer bör
tändas ett par sekunder för att se-
dan slockna.
●
Varningslampa för motorpro-
blem
●
ABS varningslampa (för ABS-
modeller)
●
Indikeringslampa för start-
spärrsystem
●
Indikering för byte av V-rem
●
Indikering för oljebyte
U1SDM1.book Page 1 Monday, November 18, 2013 10:41 AM

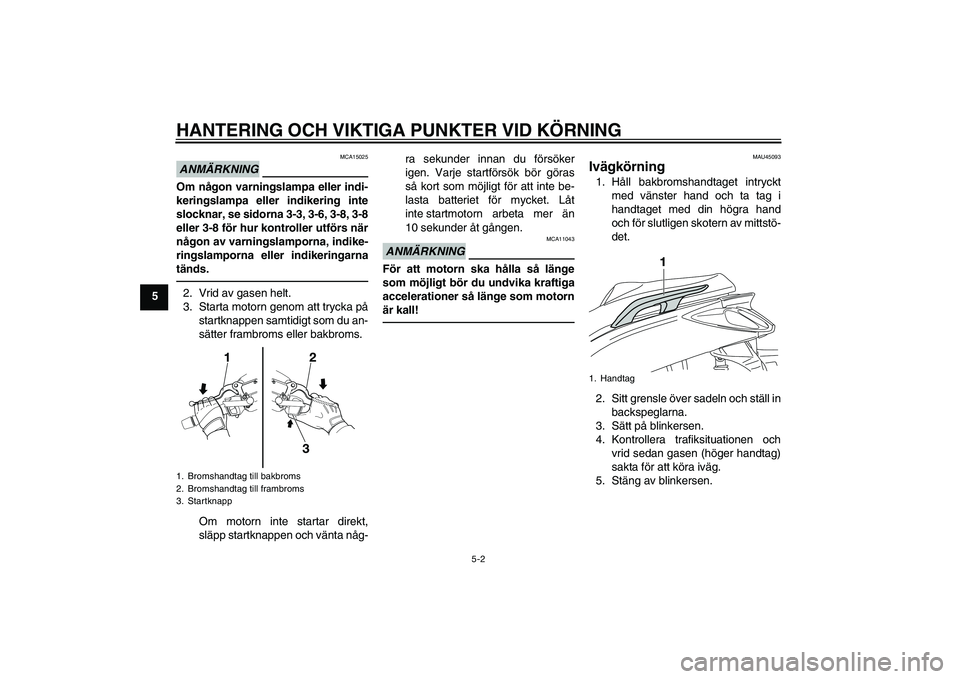

HANTERING OCH VIKTIGA PUNKTER VID KÖRNING
5-2
5
ANMÄRKNING
MCA15025
Om någon varningslampa eller indi-
keringslampa eller indikering inte
slocknar, se sidorna 3-3, 3-6, 3-8, 3-8
eller 3-8 för hur kontroller utförs när
någon av varningslamporna, indike-
ringslamporna eller indikeringarna
tänds.2. Vrid av gasen helt.
3. Starta motorn genom att trycka påstartknappen samtidigt som du an-
sätter frambroms eller bakbroms.
Om motorn inte startar direkt,
släpp startknappen och vänta någ- ra sekunder innan du försöker
igen. Varje startförsök bör göras
så kort som möjligt för att inte be-
lasta batteriet för mycket. Låt
inte startmotorn arbeta mer än
10 sekunder åt gången.
ANMÄRKNING
MCA11043
För att motorn ska hålla så länge
som möjligt bör du undvika kraftiga
accelerationer så länge som motorn
är kall!
MAU45093
Ivägkörning 1. Håll bakbromshandtaget intryckt
med vänster hand och ta tag i
handtaget med din högra hand
och för slutligen skotern av mittstö-
det.
2. Sitt grensle över sadeln och ställ in backspeglarna.
3. Sätt på blinkersen.
4. Kontrollera trafiksituationen och vrid sedan gasen (höger handtag)
sakta för att köra iväg.
5. Stäng av blinkersen.
1. Bromshandtag till bakbroms
2. Bromshandtag till frambroms
3. Startknapp
1. Handtag
U1SDM1.book Page 2 Monday, November 18, 2013 10:41 AM
