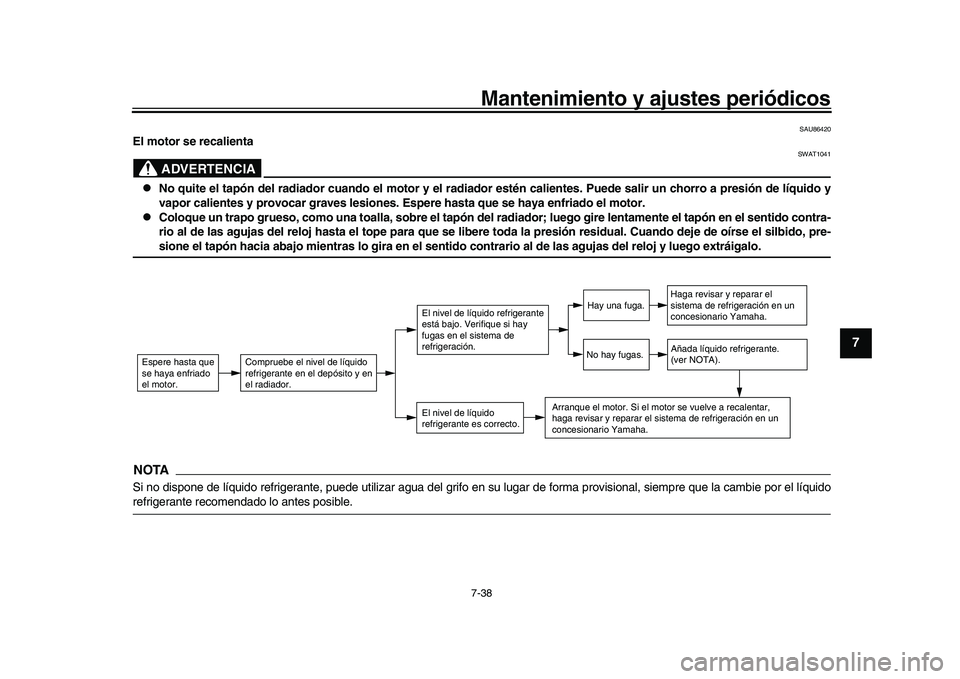

Mantenimiento y ajustes periódicos7-38
1
2
3
4
5
678
9
10
11
12
13
SAU86420
El motor se recalienta
ADVERTENCIA
SWAT1041

No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.

Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido contra-
rio al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el silbido, pre-sione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.
NOTASi no dispone de líquido refrigerante, puede utilizar agua del gr ifo en su lugar de forma provisional, siempre que la cambie por el líquidorefrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si hay
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración en un
concesionario Yamaha.
Añada líquido refrigerante.
(ver NOTA).
Arranque el motor. Si el motor se vuelve a recalentar,
haga revisar y reparar el sistema de refrigeración en un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
BEA-9-S0.book 38 ページ ２０２１年１２月１４日　火曜日　午前９時７分

8-1
1
2
3
4
5
6
78
9
10
11
12
13

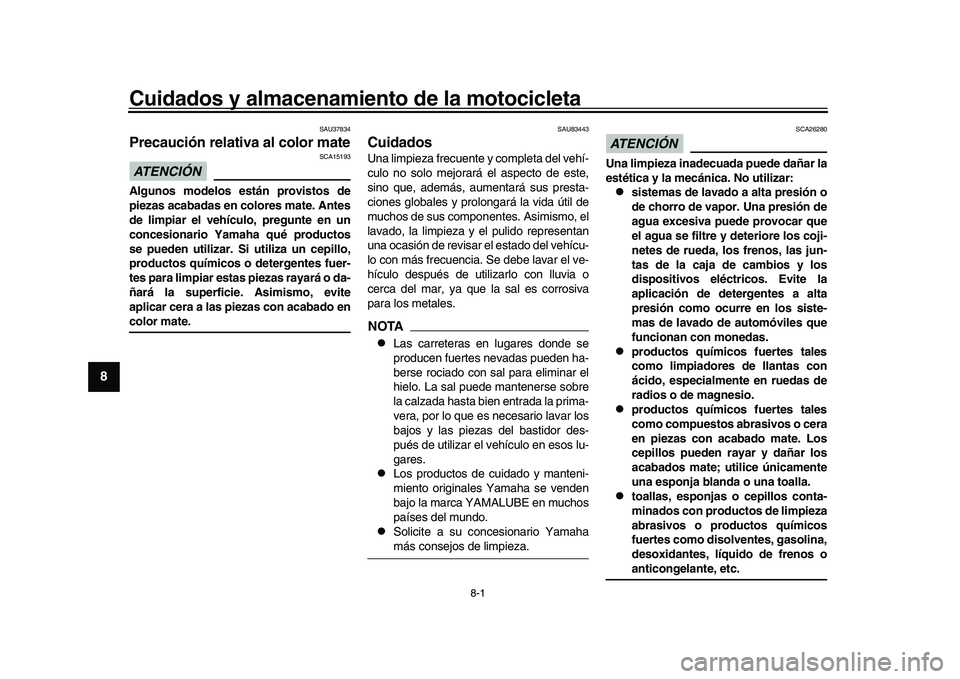

Cuidados y almacenamiento de la motocicleta
SAU37834
Precaución relativa al color mateATENCIÓN
SCA15193
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado encolor mate.
SAU83443
CuidadosUna limpieza frecuente y completa del vehí-
culo no solo mejorará el aspecto de este,
sino que, además, aumentará sus presta-
ciones globales y prolongará la vida útil de
muchos de sus componentes. Asimismo, el
lavado, la limpieza y el pulido representan
una ocasión de revisar el estado del vehícu-
lo con más frecuencia. Se debe lavar el ve-
hículo después de utilizarlo con lluvia o
cerca del mar, ya que la sal es corrosiva
para los metales.NOTA
Las carreteras en lugares donde se
producen fuertes nevadas pueden ha-
berse rociado con sal para eliminar el
hielo. La sal puede mantenerse sobre
la calzada hasta bien entrada la prima-
vera, por lo que es necesario lavar los
bajos y las piezas del bastidor des-
pués de utilizar el vehículo en esos lu-
gares.

Los productos de cuidado y manteni-
miento originales Yamaha se venden
bajo la marca YAMALUBE en muchos
países del mundo.

Solicite a su concesionario Yamahamás consejos de limpieza.
ATENCIÓN
SCA26280
Una limpieza inadecuada puede dañar la
estética y la mecánica. No utilizar:
sistemas de lavado a alta presión o
de chorro de vapor. Una presión de
agua excesiva puede provocar que
el agua se filtre y deteriore los coji-
netes de rueda, los frenos, las jun-
tas de la caja de cambios y los
dispositivos eléctricos. Evite la
aplicación de detergentes a alta
presión como ocurre en los siste-
mas de lavado de automóviles que
funcionan con monedas.

productos químicos fuertes tales
como limpiadores de llantas con
ácido, especialmente en ruedas de
radios o de magnesio.

productos químicos fuertes tales
como compuestos abrasivos o cera
en piezas con acabado mate. Los
cepillos pueden rayar y dañar los
acabados mate; utilice únicamente
una esponja blanda o una toalla.

toallas, esponjas o cepillos conta-
minados con productos de limpieza
abrasivos o productos químicos
fuertes como disolventes, gasolina,
desoxidantes, líquido de frenos oanticongelante, etc.
BEA-9-S0.book 1 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Cuidados y almacenamiento de la motocicleta
8-2
1
2
3
4
5
6
789
10
11
12
13
Antes de lavar el vehículo 1. Estacione el vehículo en un lugar no
expuesto a la luz directa del sol y deje
que se enfríe. De este modo se evita-
rán las manchas de agua.
2. Verifique que todos los tapones, ta- pas, acopladores y conectores eléctri-
cos estén bien apretados.
3. Cubra el extremo del silenciador con una bolsa de plástico y una cincha de
goma resistente.
4. Con una toalla mojada, humedezca durante unos minutos las manchas di-
fíciles tales como las de insectos o he-
ces de pájaros.
5. Elimine suciedad de la carretera y manchas de aceite con un desengra-
sador de buena calidad y un cepillo de
cerdas de plástico o una esponja.
ATENCIÓN: No utilice desengrasa-
dor en zonas que deben estar lubri-
cadas tales como obturadores,
juntas y ejes de las ruedas. Siga las
instrucciones del producto.
[SCA26290]
Lavado 1. Elimine el desengrasador y rocíe el ve- hículo con una manguera de jardine-
ría. Utilice únicamente la presión de
agua suficiente para realizar el trabajo.
Evite rociar agua directamente en el silenciador, el panel de instrumentos,
la toma de aire u otras zonas interiores
como los compartimentos portaobje-
tos debajo del asiento.
2. Lave el vehículo con un detergente de
buena calidad para automóviles mez-
clado con agua fría y una toalla o es-
ponja suave y limpia. Utilice un cepillo
de dientes viejo o un cepillo de cerdas
de plástico para las z onas de difícil ac-
ceso. ATENCIÓN: Utilice agua fría si
el vehículo ha estado expuesto a
sal. El agua caliente aumenta las
propiedades corrosivas de la
sal.
[SCA26301]
3. Para vehículos equipados con parabri- sas: Limpie el parabrisas con una toa-
lla o esponja blanda humedecida con
agua y un detergente de pH neutro. Si
es necesario, utilice un abrillantador o
un limpiador de parabrisas de buena
calidad para motocicletas.
ATENCIÓN: No utilice nunca pro-
ductos químicos fuertes para lim-
piar el parabrisas. Asimismo,
algunos limpiadores para plástico
pueden rayar el parabrisas; por tan-
to, debe probar todos los productos
de limpieza antes de aplicar-
los.
[SCA26310]
4. Enjuague a fondo con agua limpia. Asegúrese de eliminar todo resto de
detergente, ya que puede dañar las
piezas de plástico.
Después del lavado 1. Seque el vehículo con una gamuza o
una toalla absorbente, preferiblemen-
te de microfibras.
2. Para modelos provistos de cadena de
transmisión: Seque y a continuación
lubrique la cadena de transmisión
para evitar que se oxide.
3. Utilice un abrillantador de cromo para dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable. Mediante el pu-
lido suele ser posible eliminar la
decoloración térmica de los sistemas
de escape de acero inoxidable.
4. Aplique un espray anticorrosión a to- das las piezas de metal, incluidas las
superficies cromadas o niqueladas.
ADVERTENCIA! No aplique silicona
o espray de aceite a los asientos,
los asideros, los reposapiés de
goma o las bandas de rodadura de
los neumáticos. De lo contrario, di-
chos elementos serán resbaladi-
zos, con el consiguiente riesgo de
pérdida de control. Limpie a fondo
las superficies de dichos elementos
antes de utilizar el vehículo.
[SWA20650]
BEA-9-S0.book 2 ページ ２０２１年１２月１４日　火曜日　午前９時７分

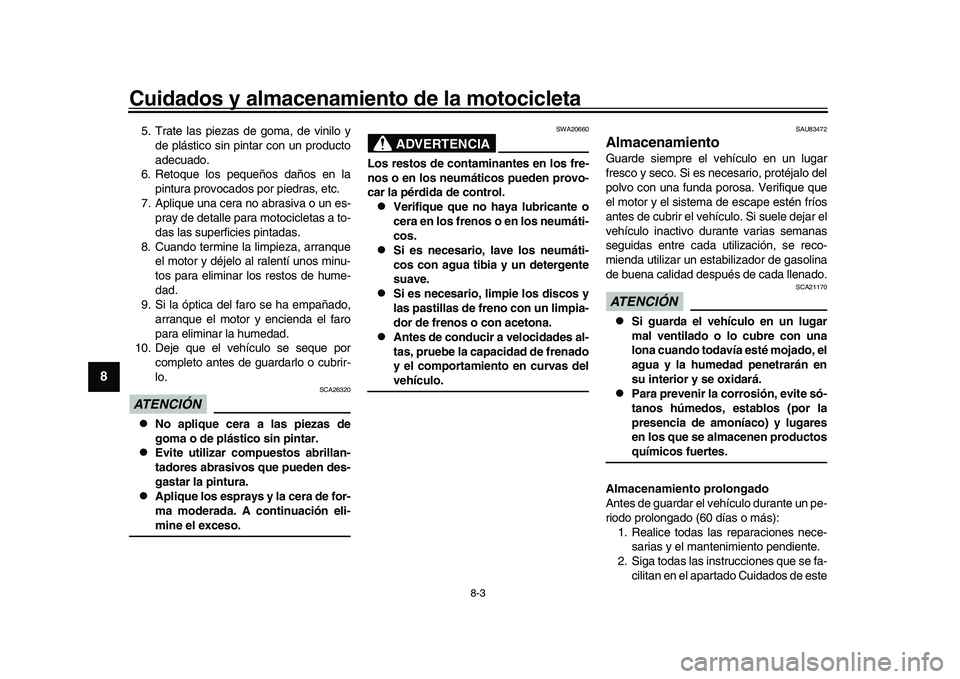

Cuidados y almacenamiento de la motocicleta
8-3
1
2
3
4
5
6
78
9
10
11
12
13
5. Trate las piezas de goma, de vinilo y de plástico sin pintar con un producto
adecuado.
6. Retoque los pequeños daños en la pintura provocados por piedras, etc.
7. Aplique una cera no abrasiva o un es- pray de detalle para motocicletas a to-
das las superficies pintadas.
8. Cuando termine la limpieza, arranque el motor y déjelo al ralentí unos minu-
tos para eliminar los restos de hume-
dad.
9. Si la óptica del faro se ha empañado, arranque el motor y encienda el faro
para eliminar la humedad.
10. Deje que el vehículo se seque por completo antes de guardarlo o cubrir-
lo.ATENCIÓN
SCA26320

No aplique cera a las piezas de
goma o de plástico sin pintar.

Evite utilizar compuestos abrillan-
tadores abrasivos que pueden des-
gastar la pintura.

Aplique los esprays y la cera de for-
ma moderada. A continuación eli-mine el exceso.
ADVERTENCIA
SWA20660
Los restos de contaminantes en los fre-
nos o en los neumáticos pueden provo-
car la pérdida de control.
Verifique que no haya lubricante o
cera en los frenos o en los neumáti-
cos.

Si es necesario, lave los neumáti-
cos con agua tibia y un detergente
suave.

Si es necesario, limpie los discos y
las pastillas de freno con un limpia-
dor de frenos o con acetona.

Antes de conducir a velocidades al-
tas, pruebe la capacidad de frenado
y el comportamiento en curvas delvehículo.
SAU83472
AlmacenamientoGuarde siempre el vehículo en un lugar
fresco y seco. Si es necesario, protéjalo del
polvo con una funda porosa. Verifique que
el motor y el sistema de escape estén fríos
antes de cubrir el vehículo. Si suele dejar el
vehículo inactivo durante varias semanas
seguidas entre cada utilización, se reco-
mienda utilizar un estabilizador de gasolina
de buena calidad después de cada llenado.ATENCIÓN
SCA21170

Si guarda el vehículo en un lugar
mal ventilado o lo cubre con una
lona cuando todavía esté mojado, el
agua y la humedad penetrarán en
su interior y se oxidará.

Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productosquímicos fuertes.
Almacenamiento prolongado
Antes de guardar el vehículo durante un pe-
riodo prolongado (60 días o más): 1. Realice todas las reparaciones nece- sarias y el mantenimiento pendiente.
2. Siga todas las instrucciones que se fa-
cilitan en el apartado Cuidados de este
BEA-9-S0.book 3 ページ ２０２１年１２月１４日　火曜日　午前９時７分

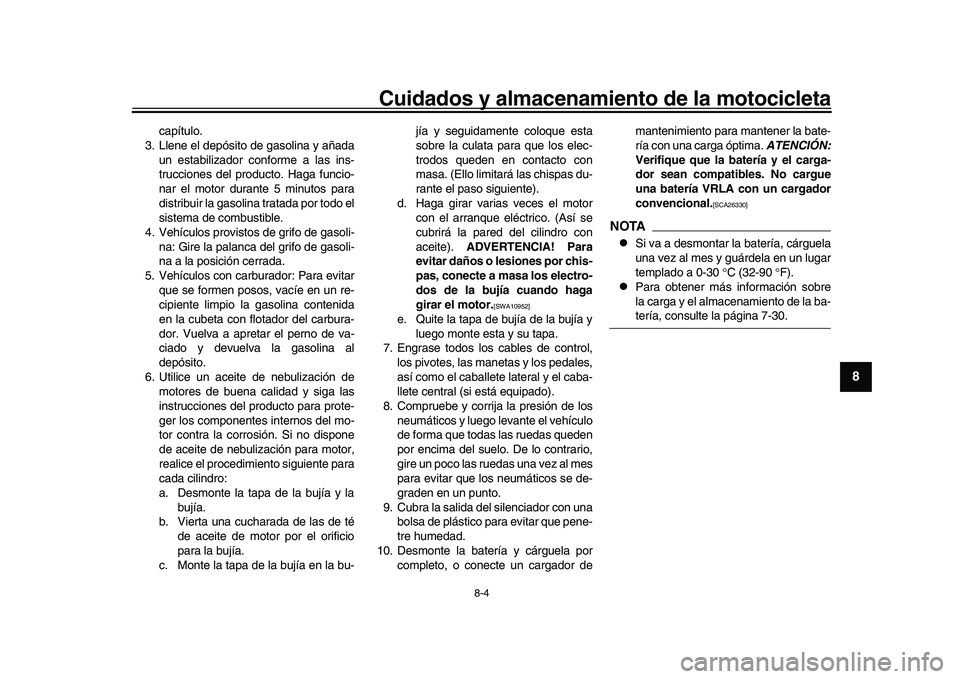

Cuidados y almacenamiento de la motocicleta
8-4
1
2
3
4
5
6
789
10
11
12
13
capítulo.
3. Llene el depósito de gasolina y añada
un estabilizador conforme a las ins-
trucciones del produc to. Haga funcio-
nar el motor durante 5 minutos para
distribuir la gasolina tratada por todo el
sistema de combustible.
4. Vehículos provistos de grifo de gasoli-
na: Gire la palanca del grifo de gasoli-
na a la posición cerrada.
5. Vehículos con carburador: Para evitar
que se formen posos, vacíe en un re-
cipiente limpio la gasolina contenida
en la cubeta con flotador del carbura-
dor. Vuelva a apretar el perno de va-
ciado y devuelva la gasolina al
depósito.
6. Utilice un aceite de nebulización de motores de buena calidad y siga las
instrucciones del producto para prote-
ger los componentes internos del mo-
tor contra la corrosión. Si no dispone
de aceite de nebulización para motor,
realice el procedimiento siguiente para
cada cilindro:
a. Desmonte la tapa de la bujía y la bujía.
b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bu- jía y seguidamente coloque esta
sobre la culata para que los elec-
trodos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite). ADVERTENCIA! Para
evitar daños o lesiones por chis-
pas, conecte a masa los electro-
dos de la bujía cuando haga
girar el motor.
[SWA10952]
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
7. Engrase todos los cables de control, los pivotes, las manetas y los pedales,
así como el caballete lateral y el caba-
llete central (si está equipado).
8. Compruebe y corrija la presión de los
neumáticos y luego levante el vehículo
de forma que todas las ruedas queden
por encima del suelo. De lo contrario,
gire un poco las ruedas una vez al mes
para evitar que los neumáticos se de-
graden en un punto.
9. Cubra la salida del silenciador con una bolsa de plástico para evitar que pene-
tre humedad.
10. Desmonte la batería y cárguela por completo, o conecte un cargador de mantenimiento para mantener la bate-
ría con una carga óptima.
ATENCIÓN:
Verifique que la batería y el carga-
dor sean compatibles. No cargue
una batería VRLA con un cargador
convencional.
[SCA26330]
NOTA
Si va a desmontar la batería, cárguela
una vez al mes y guárdela en un lugar
templado a 0-30 C (32-90 F).

Para obtener más información sobre
la carga y el almacenamiento de la ba-tería, consulte la página 7-30.
BEA-9-S0.book 4 ページ ２０２１年１２月１４日　火曜日　午前９時７分

9-1
1
2
3
4
5
6
7
89
10
11
12
13

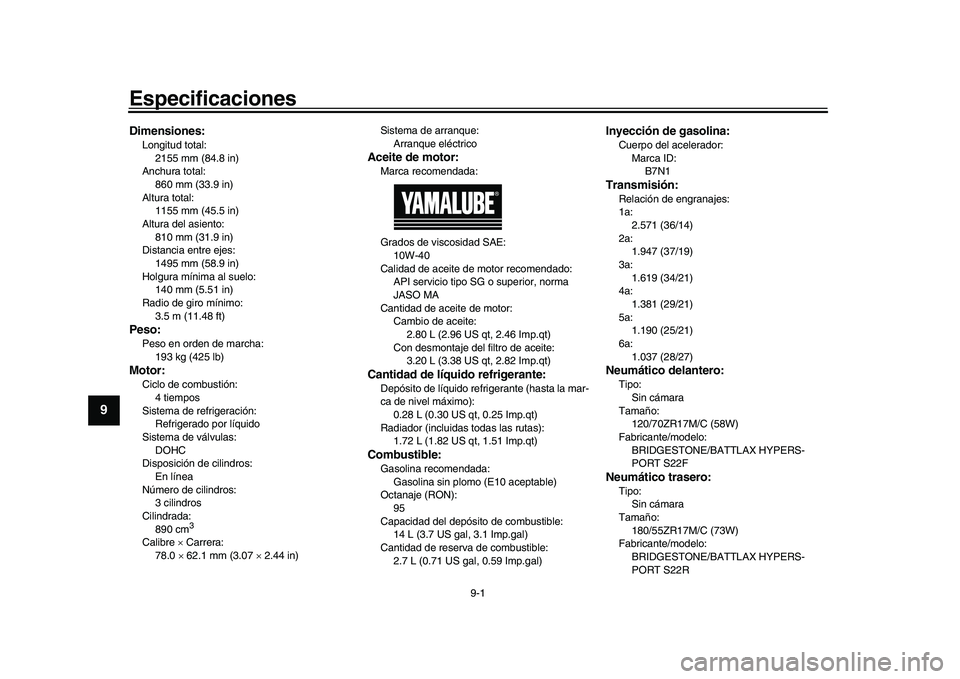

Especificaciones
SAU84806
Dimensiones:Longitud total: 2155 mm (84.8 in)
Anchura total: 860 mm (33.9 in)
Altura total: 1155 mm (45.5 in)
Altura del asiento:
810 mm (31.9 in)
Distancia entre ejes: 1495 mm (58.9 in)
Holgura mínima al suelo: 140 mm (5.51 in)
Radio de giro mínimo:
3.5 m (11.48 ft)Peso:Peso en orden de marcha:193 kg (425 lb)Motor:Ciclo de combustión:4 tiempos
Sistema de refrigeración: Refrigerado por líquido
Sistema de válvulas:
DOHC
Disposición de cilindros: En línea
Número de cilindros: 3 cilindros
Cilindrada:
890 cm
3
Calibre  Carrera:
78.0  62.1 mm (3.07  2.44 in) Sistema de arranque:
Arranque eléctrico
Aceite de motor:Marca recomendada:
Grados de viscosidad SAE:10W-40
Calidad de aceite de motor recomendado: API servicio tipo SG o superior, norma
JASO MA
Cantidad de aceite de motor: Cambio de aceite: 2.80 L (2.96 US qt, 2.46 Imp.qt)
Con desmontaje del filtro de aceite: 3.20 L (3.38 US qt, 2.82 Imp.qt)Cantidad de líquido refrigerante:Depósito de líquido refrigerante (hasta la mar-
ca de nivel máximo):0.28 L (0.30 US qt, 0.25 Imp.qt)
Radiador (incluidas todas las rutas): 1.72 L (1.82 US qt, 1.51 Imp.qt)Combustible:Gasolina recomendada:
Gasolina sin plomo (E10 aceptable)
Octanaje (RON): 95
Capacidad del depósito de combustible: 14 L (3.7 US gal, 3.1 Imp.gal)
Cantidad de reserva de combustible:
2.7 L (0.71 US gal, 0.59 Imp.gal)
Inyección de gasolina:Cuerpo del acelerador:Marca ID: B7N1Transmisión:Relación de engranajes:
1a:2.571 (36/14)
2a: 1.947 (37/19)
3a: 1.619 (34/21)
4a:
1.381 (29/21)
5a: 1.190 (25/21)
6a: 1.037 (28/27)Neumático delantero:Tipo:Sin cámara
Tamaño: 120/70ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BATTLAX HYPERS-
PORT S22FNeumático trasero:Tipo:Sin cámara
Tamaño: 180/55ZR17M/C (73W)
Fabricante/modelo:
BRIDGESTONE/BATTLAX HYPERS-
PORT S22R
BEA-9-S0.book 1 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Especificaciones
9-2
1
2
3
4
5
6
7
8910
11
12
13
Carga:Carga máxima:221 kg (487 lb)
(Peso total del conductor, el pasajero, el equi-
paje y los accesorios)Freno delantero:Tipo:
Freno hidráulico de doble discoFreno trasero:Tipo:Freno hidráulico monodiscoSuspensión delantera:Tipo:Horquilla telescópicaSuspensión trasera:Tipo:
Basculante (suspensión de unión)Sistema eléctrico:Sistema de tensión:12 VBatería:Modelo:YTZ10S
Voltaje, capacidad: 12 V, 8.6 Ah (10 HR)Potencia de la bombilla:Faro:LED
Luz de freno y posterior: LED
Luz de intermitencia delantera:
LED
Luz de intermitencia trasera: LED Luz auxiliar:
LED
Luz de la matrícula:
5.0 W
BEA-9-S0.book 2 ページ ２０２１年１２月１４日　火曜日　午前９時７分

10-1
1
2
3
4
5
6
7
8
910
11
12
13

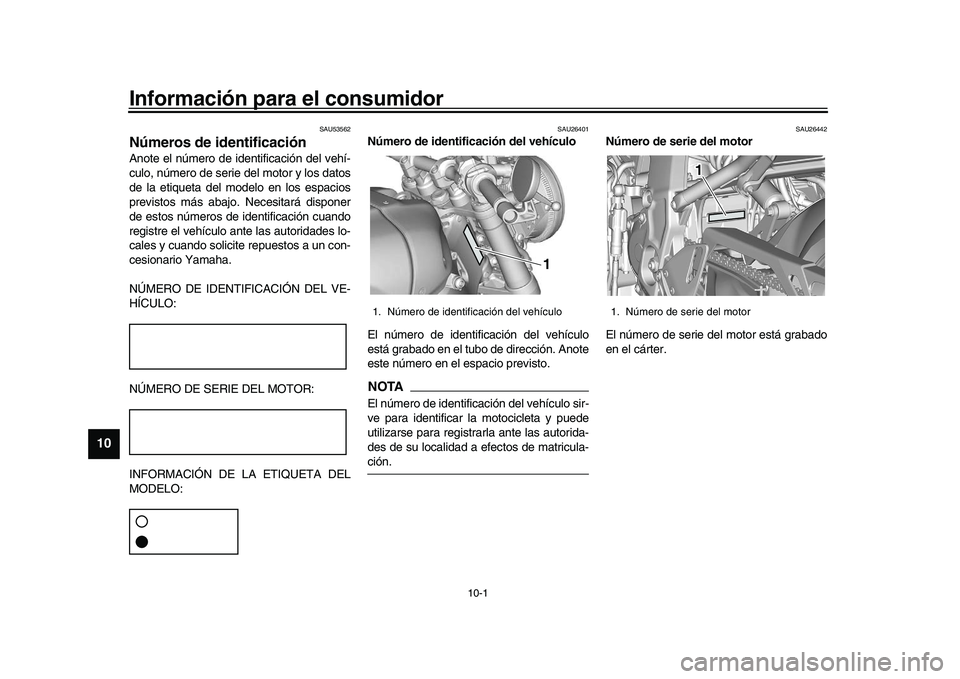

Información para el consumidor
SAU53562
Números de identificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL VE-
HÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
SAU26442
Número de serie del motor
El número de serie del motor está grabado
en el cárter.
1. Número de identificación del vehículo
1 1 1
1. Número de serie del motor
1 1 1
BEA-9-S0.book 1 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Información para el consumidor
10-2
1
2
3
4
5
6
7
8
91011
12
13
SAU26481
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Vease la
página 4-25.) Anote los datos que figuran
en esta etiqueta en el espacio previsto. Ne-
cesitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.
SAU69910
Conector de diagnósticoEl conector de diagnóstico está situado
como se muestra.
SAU85300
Registro de los datos del
vehículoEn la ECU de este modelo se guardan algu-
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan asi-
mismo a efectos de investigación, análisis
estadístico y desarrollo.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son:
Datos del estado del vehículo y del
funcionamiento del motor

Datos relacionados con la inyección
de gasolina y las emisiones
Estos datos se cargan únicamente cuando
se conecta al vehículo una herramienta de
diagnóstico especial Yamaha, por ejemplo
cuando se realizan comprobaciones de
mantenimiento o procedimientos de servi-
cio.
Los datos del vehículo transmitidos se trata-
rán adecuadamente conforme a la siguien-
te política de privacidad.
Política de privacidad
Yamaha no comunicará estos datos a ter-
ceros excepto en los casos siguientes. Asi-
1. Etiqueta del modelo
1
1. Conector de diagnóstico
111
https://www.yamaha-motor.eu/es/
es/privacy/privacy-policy/
BEA-9-S0.book 2 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Información para el consumidor
10-3
1
2
3
4
5
6
7
8
910
11
12
13

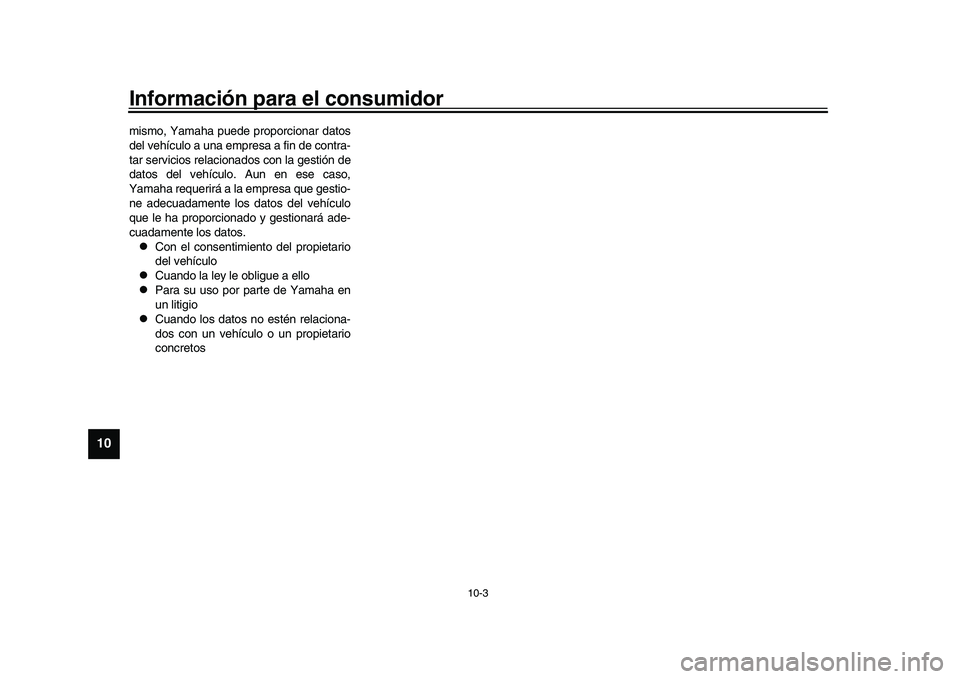

mismo, Yamaha puede proporcionar datos
del vehículo a una empresa a fin de contra-
tar servicios relacionados con la gestión de
datos del vehículo. Aun en ese caso,
Yamaha requerirá a la empresa que gestio-
ne adecuadamente los datos del vehículo
que le ha proporcionado y gestionará ade-
cuadamente los datos.
Con el consentimiento del propietario
del vehículo

Cuando la ley le obligue a ello

Para su uso por parte de Yamaha en
un litigio

Cuando los datos no estén relaciona-
dos con un vehículo o un propietario
concretos
BEA-9-S0.book 3 ページ ２０２１年１２月１４日　火曜日　午前９時７分
