SAU94800

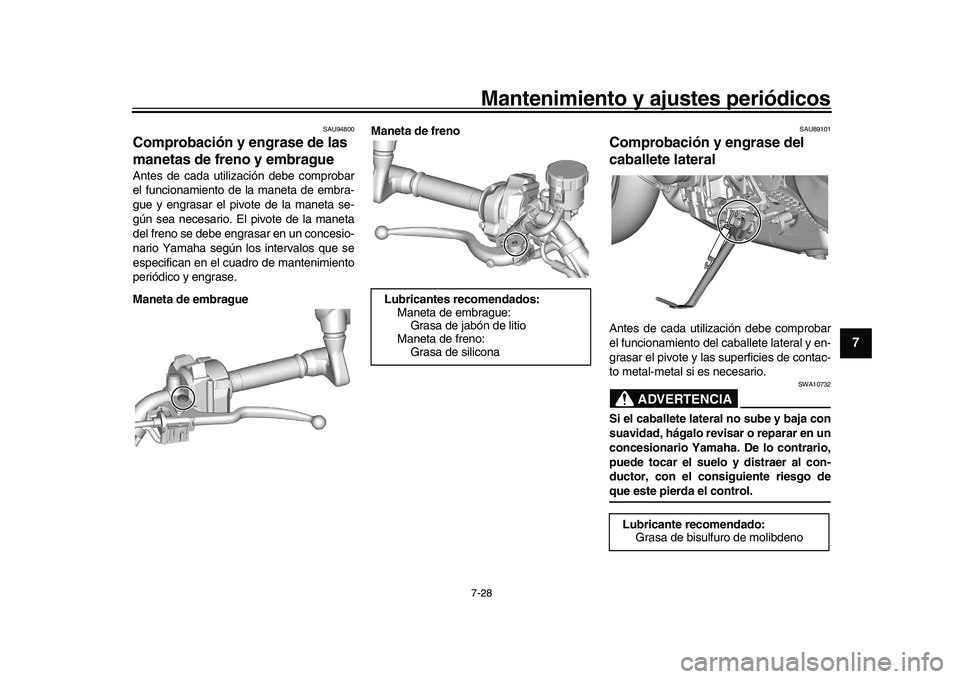

Comprobación y engrase de las
manetas de freno y embragueAntes de cada utilización debe comprobar
el funcionamiento de la maneta de embra-
gue y engrasar el pivote de la maneta se-
gún sea necesario. El pivote de la maneta
del freno se debe engrasar en un concesio-
nario Yamaha según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Maneta de embrague Maneta de freno
SAU89101
Comprobación y engrase del
caballete lateralAntes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10732
Si el caballete latera
l no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha. De lo contrario,
puede tocar el suelo y distraer al con-
ductor, con el consiguiente riesgo deque este pierda el control.
Lubricantes recomendados: Maneta de embrague:Grasa de jabón de litio
Maneta de freno:
Grasa de silicona
Lubricante recomendado:Grasa de bisulfuro de molibdeno
BEA-9-S0.book 28 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Mantenimiento y ajustes periódicos
7-29
1
2
3
4
5
67
8
9
10
11
12
13
SAUM1653

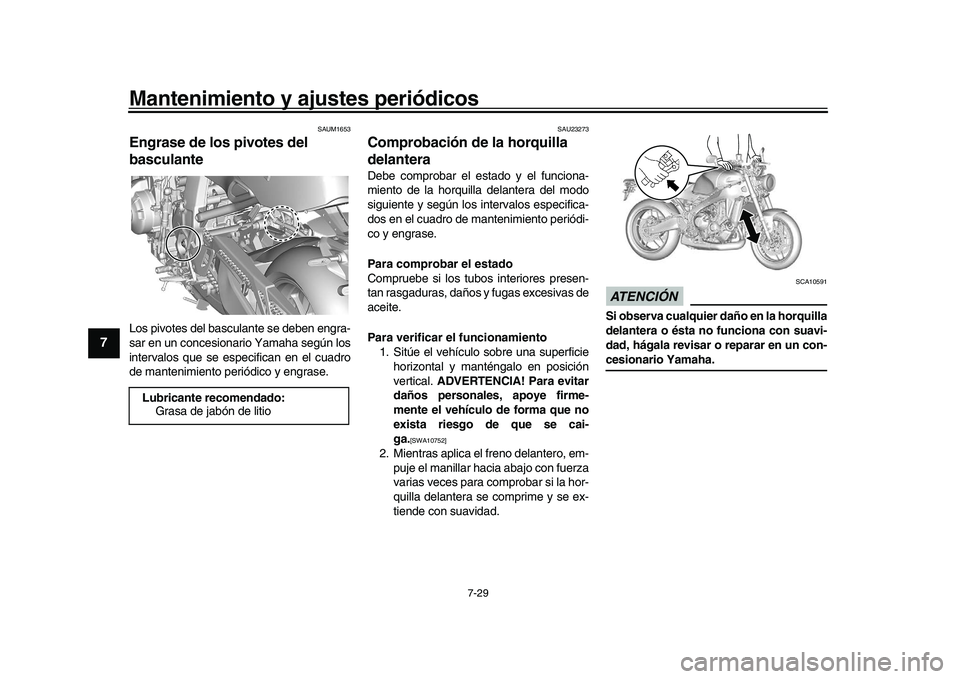

Engrase de los pivotes del
basculanteLos pivotes del basculante se deben engra-
sar en un concesionario Yamaha según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU23273
Comprobación de la horquilla
delanteraDebe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los in tervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento 1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se cai-
ga.
[SWA10752]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad.
ATENCIÓN
SCA10591
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha.
Lubricante recomendado: Grasa de jabón de litio
BEA-9-S0.book 29 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Mantenimiento y ajustes periódicos7-30
1
2
3
4
5
678
9
10
11
12
13
SAU23285

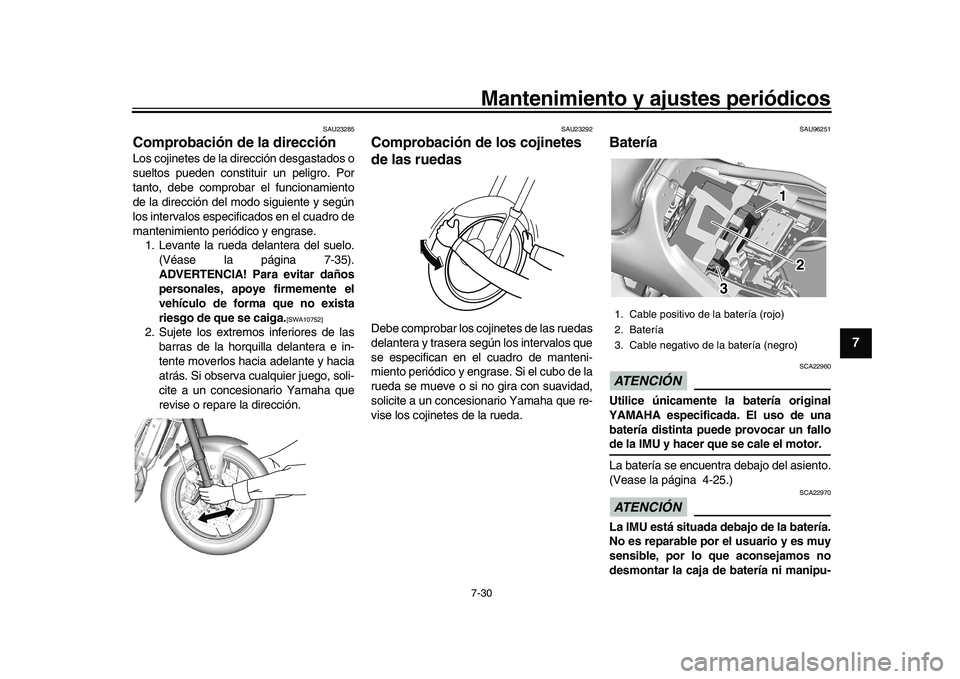

Comprobación de la direcciónLos cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase. 1. Levante la rueda delantera del suelo. (Véase la página 7-35).
ADVERTENCIA! Para evitar daños
personales, apoye firmemente el
vehículo de forma que no exista
riesgo de que se caiga.
[SWA10752]
2. Sujete los extremos inferiores de lasbarras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
SAU23292
Comprobación de los cojinetes
de las ruedasDebe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de la
rueda se mueve o si no gira con suavidad,
solicite a un concesionario Yamaha que re-
vise los cojinetes de la rueda.
SAU96251
BateríaATENCIÓN
SCA22960
Utilice únicamente la batería original
YAMAHA especificada. El uso de una
batería distinta puede provocar un fallode la IMU y hacer que se cale el motor.
La batería se encuentra debajo del asiento.
(Vease la página 4-25.)ATENCIÓN
SCA22970
La IMU está situada debajo de la batería.
No es reparable por el usuario y es muy
sensible, por lo que aconsejamos no
desmontar la caja de batería ni manipu-1. Cable positivo de la batería (rojo)
2. Batería
3. Cable negativo de la batería (negro)
111
22
33
BEA-9-S0.book 30 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Mantenimiento y ajustes periódicos
7-31
1
2
3
4
5
67
8
9
10
11
12
13
lar directamente la IMU.
No desmonte, modifique, ni colo-
que materiales extraños en la caja
de batería o en torno a ella.

Evite que la IMU reciba golpes fuer-
tes y tenga cuidado al manipular la
batería.

No obstruya el orificio del respira-
dero de la IMU ni lo limpie con airecomprimido.
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario compr obar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.ADVERTENCIA
SWA10761

El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun- dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.

Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.

MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.

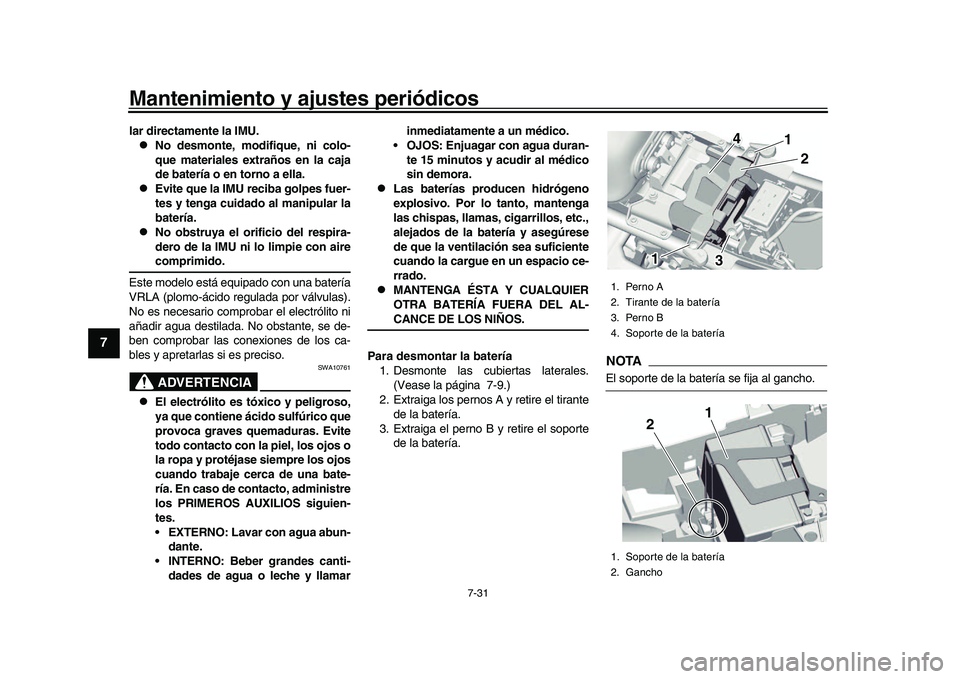

Para desmontar la batería 1. Desmonte las cubiertas laterales. (Vease la página 7-9.)
2. Extraiga los pernos A y retire el tirante
de la batería.
3. Extraiga el perno B y retire el soporte de la batería.
NOTAEl soporte de la batería se fija al gancho.1. Perno A
2. Tirante de la batería
3. Perno B
4. Soporte de la batería
1. Soporte de la batería
2. Gancho
111
33
11
22
44
1
2
BEA-9-S0.book 31 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Mantenimiento y ajustes periódicos7-32
1
2
3
4
5
678
9
10
11
12
13

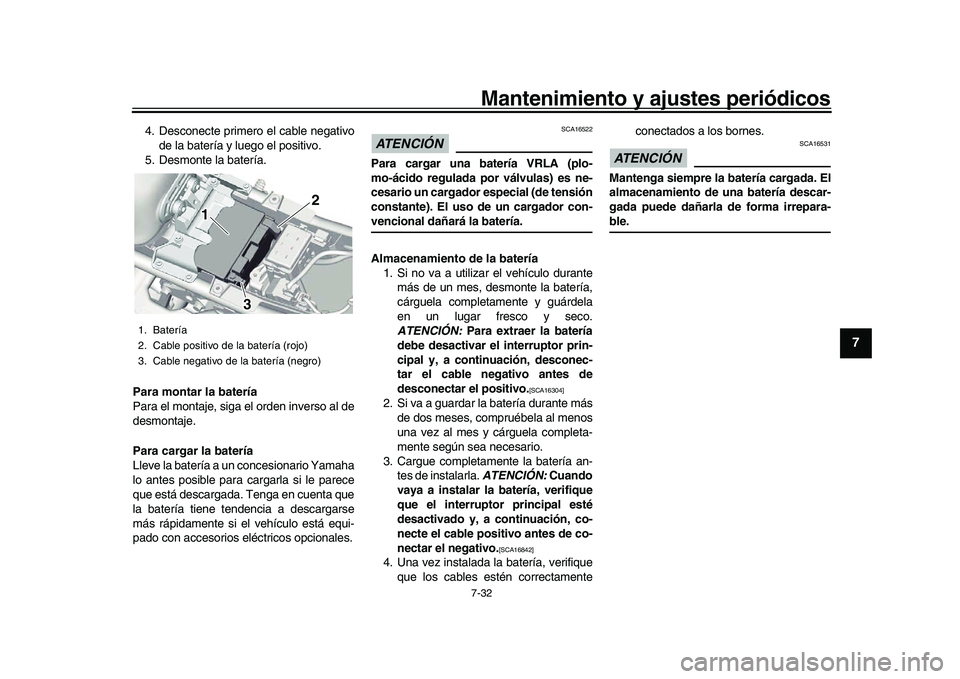

4. Desconecte primero el cable negativo de la batería y luego el positivo.
5. Desmonte la batería.
Para montar la batería
Para el montaje, siga el orden inverso al de
desmontaje.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plo-
mo-ácido regulada por válvulas) es ne-
cesario un cargador especial (de tensión
constante). El uso de un cargador con-vencional dañará la batería.
Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
debe desactivar el interruptor prin-
cipal y, a continuación, desconec-
tar el cable negativo antes de
desconectar el positivo.
[SCA16304]
2. Si va a guardar la batería durante más de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an- tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
desactivado y, a continuación, co-
necte el cable positivo antes de co-
nectar el negativo.
[SCA16842]
4. Una vez instalada la batería, verifique que los cables estén correctamente conectados a los bornes.
ATENCIÓN
SCA16531
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-ble.
1. Batería
2. Cable positivo de la batería (rojo)
3. Cable negativo de la batería (negro)
111
22
33
BEA-9-S0.book 32 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Mantenimiento y ajustes periódicos
7-33
1
2
3
4
5
67
8
9
10
11
12
13
SAU91572

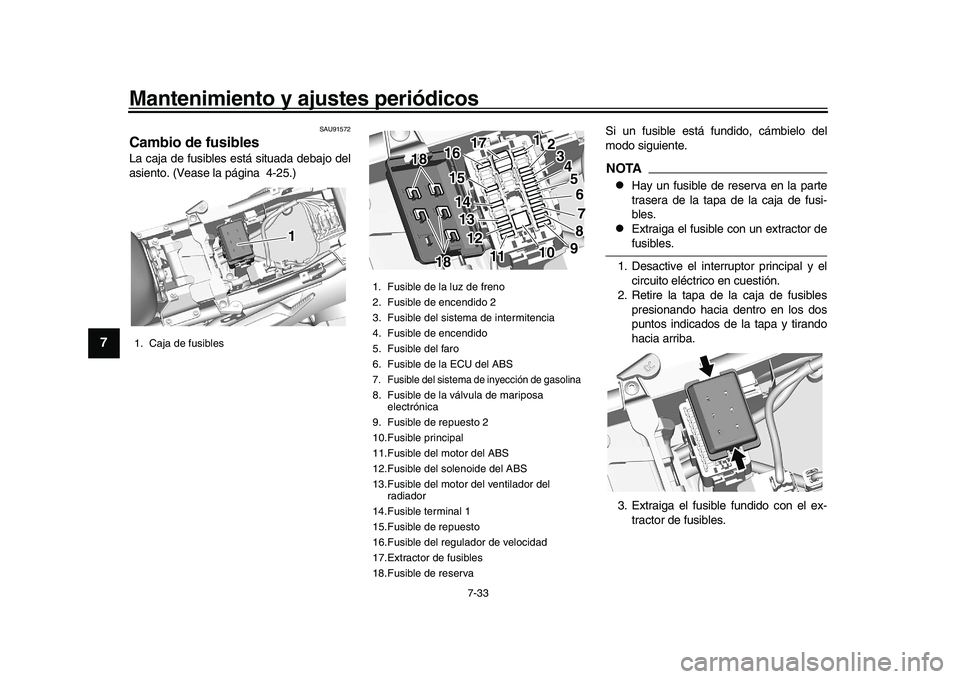

Cambio de fusiblesLa caja de fusibles está situada debajo del
asiento. (Vease la página 4-25.) Si un fusible está fundido, cámbielo del
modo siguiente.
NOTA
Hay un fusible de reserva en la parte
trasera de la tapa de la caja de fusi-
bles.

Extraiga el fusible con un extractor defusibles.
1. Desactive el interruptor principal y el circuito eléctrico en cuestión.
2. Retire la tapa de la caja de fusibles
presionando hacia dentro en los dos
puntos indicados de la tapa y tirando
hacia arriba.
3. Extraiga el fusible fundido con el ex- tractor de fusibles.
1. Caja de fusibles
1 1 1
1. Fusible de la luz de freno
2. Fusible de encendido 2
3. Fusible del sistema de intermitencia
4. Fusible de encendido
5. Fusible del faro
6. Fusible de la ECU del ABS7. Fusible del sistema de inyección de gasolina 8. Fusible de la válvula de mariposa electrónica
9. Fusible de repuesto 2
10.Fusible principal
11.Fusible del motor del ABS
12.Fusible del solenoide del ABS
13.Fusible del motor del ventilador del radiador
14.Fusible terminal 1
15.Fusible de repuesto
16.Fusible del regulador de velocidad
17.Extractor de fusibles
18.Fusible de reserva
22 34
5
6
7
8
92
11 34
5
6
7
8
9
1010
1111
1212131314141515
1818
1818
10
11
12
13
14
15
18
1816
1616
17
1717
BEA-9-S0.book 33 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Mantenimiento y ajustes periódicos7-34
1
2
3
4
5
678
9
10
11
12
13

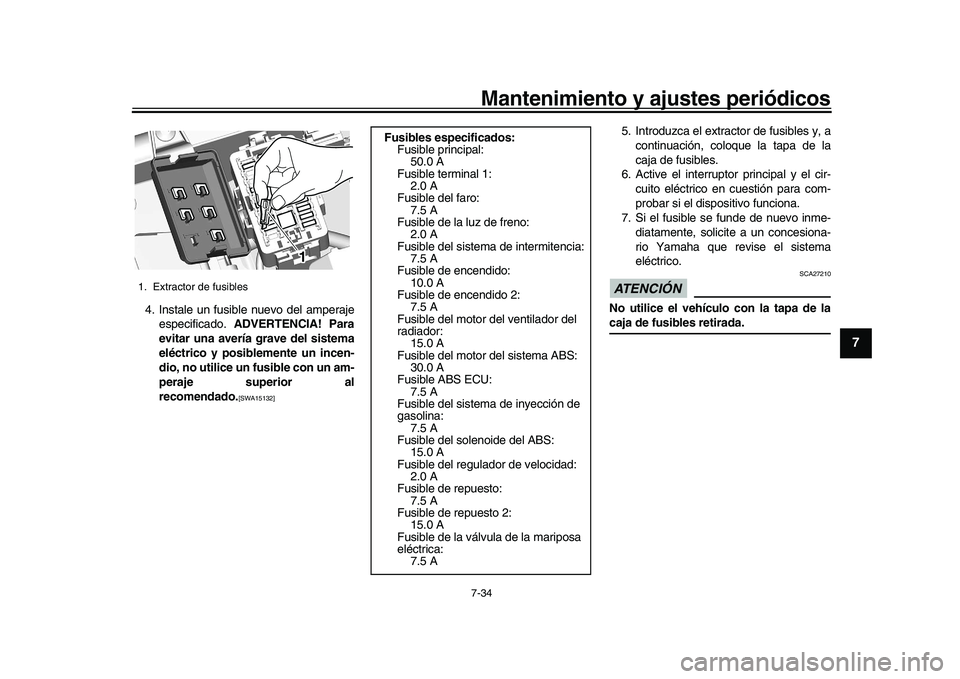

4. Instale un fusible nuevo del amperaje especificado. ADVERTENCIA! Para
evitar una avería grave del sistema
eléctrico y posiblemente un incen-
dio, no utilice un fusible con un am-
peraje superior al
recomendado.
[SWA15132]
5. Introduzca el extractor de fusibles y, a continuación, coloque la tapa de la
caja de fusibles.
6. Active el interruptor principal y el cir- cuito eléctrico en cuestión para com-
probar si el dis positivo funciona.
7. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.ATENCIÓN
SCA27210
No utilice el vehículo con la tapa de lacaja de fusibles retirada.
1. Extractor de fusibles
111
Fusibles especificados:Fusible principal:50.0 A
Fusible terminal 1:
2.0 A
Fusible del faro: 7.5 A
Fusible de la luz de freno: 2.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido: 10.0 A
Fusible de encendido 2: 7.5 A
Fusible del motor del ventilador del
radiador: 15.0 A
Fusible del motor del sistema ABS:
30.0 A
Fusible ABS ECU: 7.5 A
Fusible del sistema de inyección de
gasolina: 7.5 A
Fusible del solenoide del ABS: 15.0 A
Fusible del regulador de velocidad:
2.0 A
Fusible de repuesto:
7.5 A
Fusible de repuesto 2: 15.0 A
Fusible de la válvula de la mariposa
eléctrica: 7.5 A
BEA-9-S0.book 34 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Mantenimiento y ajustes periódicos
7-35
1
2
3
4
5
67
8
9
10
11
12
13

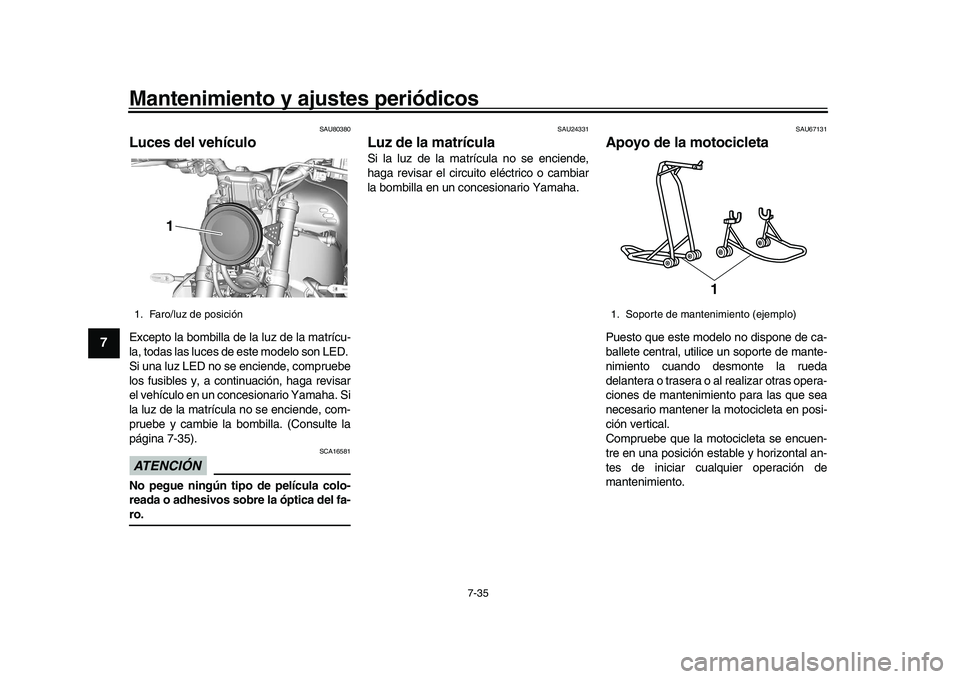

SAU80380
Luces del vehículoExcepto la bombilla de la luz de la matrícu-
la, todas las luces de este modelo son LED.
Si una luz LED no se enciende, compruebe
los fusibles y, a continuación, haga revisar
el vehículo en un concesionario Yamaha. Si
la luz de la matrícula no se enciende, com-
pruebe y cambie la bombilla. (Consulte la
página 7-35).ATENCIÓN
SCA16581
No pegue ningún tipo de película colo-
reada o adhesivos sobre la óptica del fa-ro.
SAU24331
Luz de la matrículaSi la luz de la matrícula no se enciende,
haga revisar el circuito eléctrico o cambiar
la bombilla en un concesionario Yamaha.
SAU67131
Apoyo de la motocicletaPuesto que este modelo no dispone de ca-
ballete central, utilice un soporte de mante-
nimiento cuando desmonte la rueda
delantera o trasera o al realizar otras opera-
ciones de mantenimiento para las que sea
necesario mantener la motocicleta en posi-
ción vertical.
Compruebe que la motocicleta se encuen-
tre en una posición estable y horizontal an-
tes de iniciar cualquier operación de
mantenimiento.
1. Faro/luz de posición
111
1. Soporte de mantenimiento (ejemplo)
1
BEA-9-S0.book 35 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Mantenimiento y ajustes periódicos7-36
1
2
3
4
5
678
9
10
11
12
13

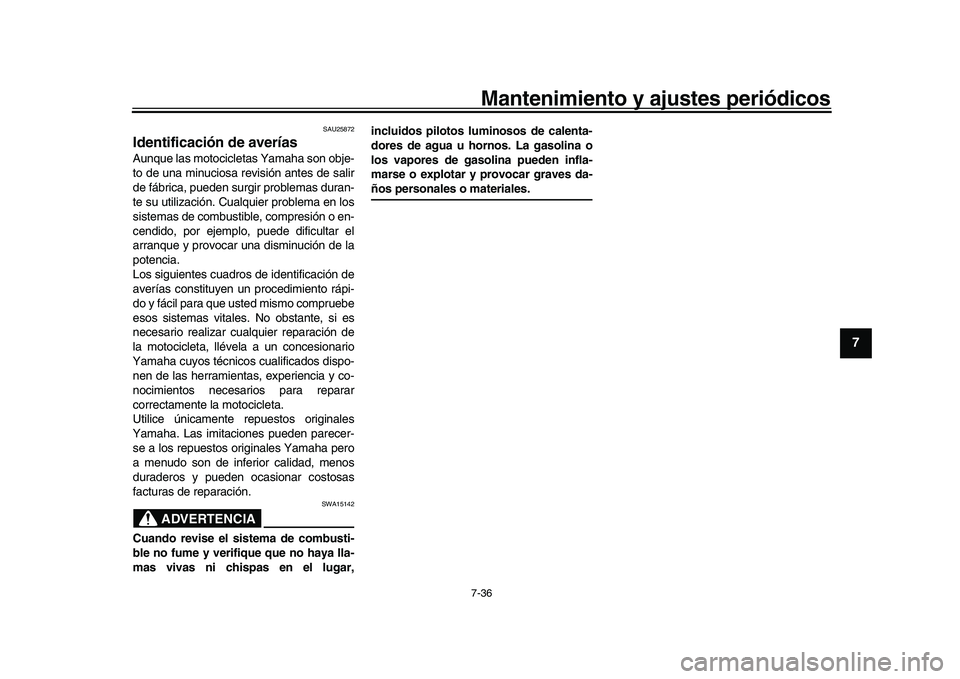

SAU25872
Identificación de averíasAunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o en-
cendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesar ios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitac iones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar, incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
BEA-9-S0.book 36 ページ ２０２１年１２月１４日　火曜日　午前９時７分

Mantenimiento y ajustes periódicos
7-37
1
2
3
4
5
67
8
9
10
11
12
13

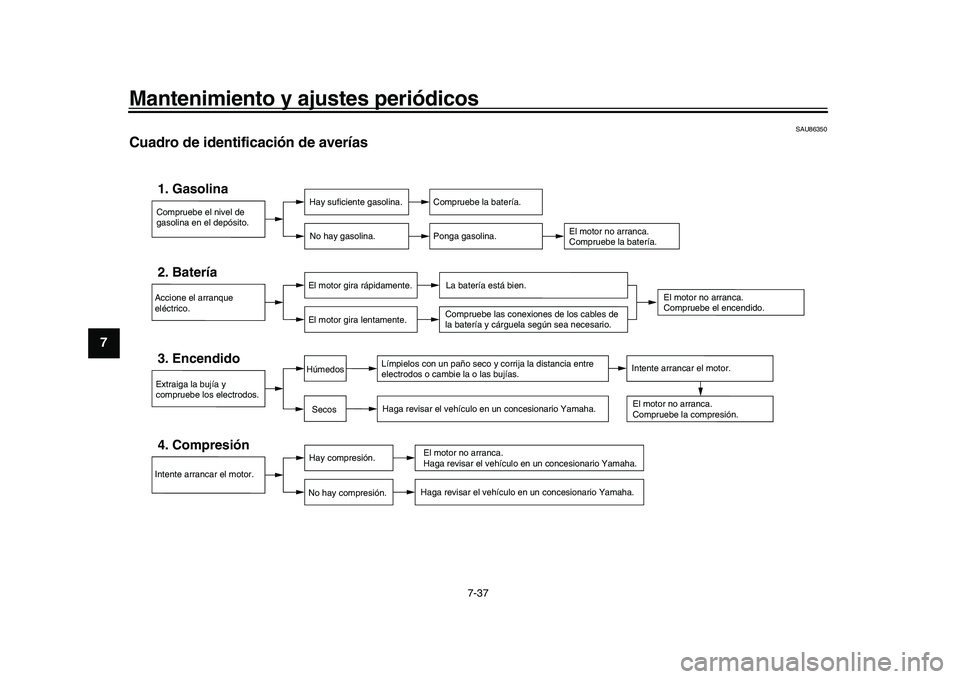

SAU86350
Cuadro de identificación de averías
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
Intente arrancar el motor.4. Compresión
Hay compresión.
No hay compresión.
Haga revisar el vehículo en un concesionario Yamaha.El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos o cambie la o las bujías. Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
SecosHúmedos
Intente arrancar el motor.
El motor no arranca.
Compruebe el encendido.
Accione el arranque
eléctrico.2. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cárguela según sea necesario.
BEA-9-S0.book 37 ページ ２０２１年１２月１４日　火曜日　午前９時７分
