YAMAHA XSR 900 2022 Manuale duso (in Italian)

Funzionamento e valutazioni importanti per la guida
6-2
1
2
3
4
567
8
9
10
11
12
13
HAU91411

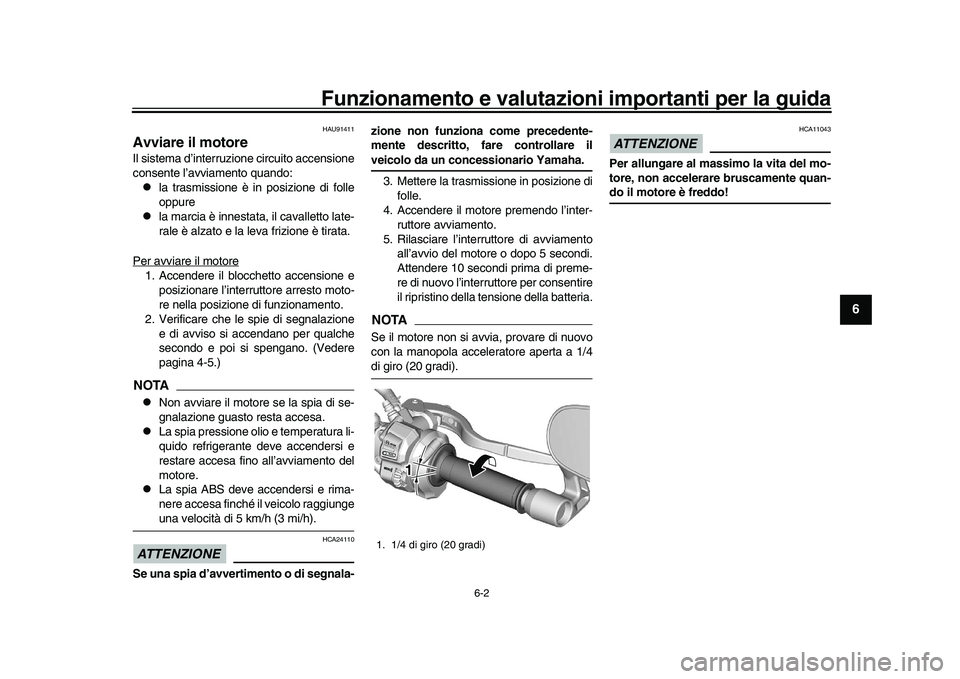

Avviare il motoreIl sistema d’interruzi one circuito accensione
consente l’avviamento quando:
la trasmissione è in posizione di folle
oppure

la marcia è innestata, il cavalletto late-
rale è alzato e la leva frizione è tirata.
Per avviare il motore
1. Accendere il blocch etto accensione e
posizionare l’interruttore arresto moto-
re nella posizione di funzionamento.
2. Verificare che le spie di segnalazione
e di avviso si accendano per qualche
secondo e poi si spengano. (Vedere
pagina 4-5.)NOTA
Non avviare il motore se la spia di se-
gnalazione guasto resta accesa.

La spia pressione olio e temperatura li-
quido refrigerante deve accendersi e
restare accesa fino all’avviamento del
motore.

La spia ABS deve accendersi e rima-
nere accesa finché il veicolo raggiungeuna velocità di 5 km/h (3 mi/h).
ATTENZIONE
HCA24110
Se una spia d’avvertimento o di segnala- zione non funziona come precedente-
mente descritto, fare controllare il
veicolo da un concessionario Yamaha.
3. Mettere la trasmissione in posizione di folle.
4. Accendere il motore premendo l’inter-
ruttore avviamento.
5. Rilasciare l’interruttore di avviamento all’avvio del motore o dopo 5 secondi.
Attendere 10 secondi prima di preme-
re di nuovo l’interruttore per consentire
il ripristino della tensione della batteria.NOTASe il motore non si avvia, provare di nuovo
con la manopola acceleratore aperta a 1/4di giro (20 gradi).
ATTENZIONE
HCA11043
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-do il motore è freddo!
1. 1/4 di giro (20 gradi)
111
BEA-9-H0.book 2 ページ ２０２１年１２月１４日　火曜日　午前８時５９分

Funzionamento e valutazioni importanti per la guida
6-3
1
2
3
4
56
7
8
9
10
11
12
13
HAU68221

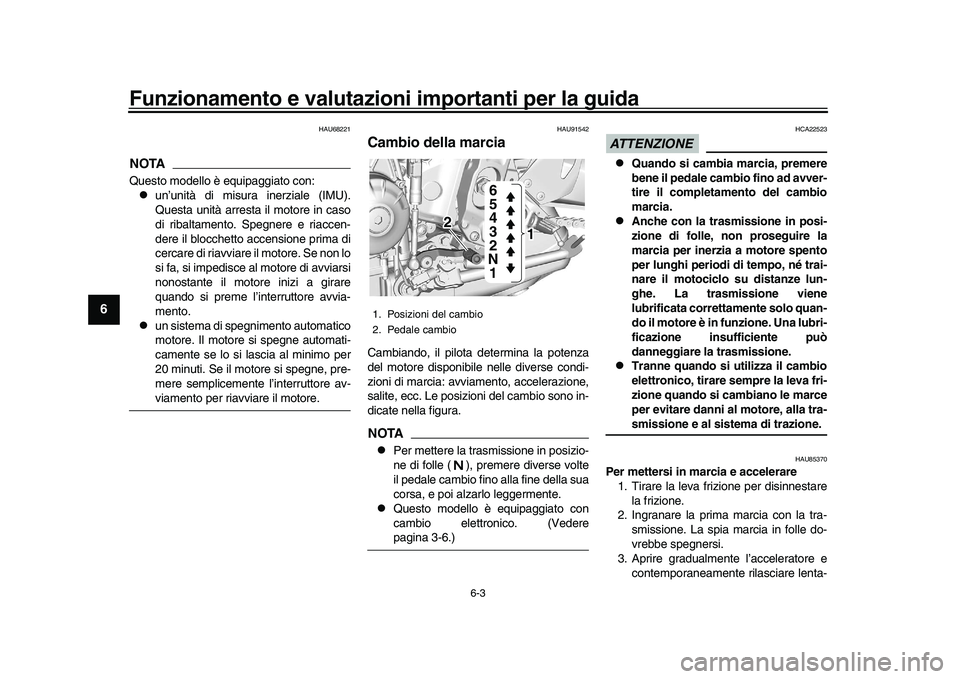

NOTAQuesto modello è equipaggiato con:
un’unità di misura inerziale (IMU).
Questa unità arresta il motore in caso
di ribaltamento. Spegnere e riaccen-
dere il blocchetto accensione prima di
cercare di riavviare il motore. Se non lo
si fa, si impedisce al motore di avviarsi
nonostante il motore inizi a girare
quando si preme l’interruttore avvia-
mento.

un sistema di spegnimento automatico
motore. Il motore si spegne automati-
camente se lo si lascia al minimo per
20 minuti. Se il motore si spegne, pre-
mere semplicemente l’interruttore av-viamento per riavviare il motore.
HAU91542
Cambio della marciaCambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite, ecc. Le posizioni del cambio sono in-
dicate nella figura.NOTA
Per mettere la trasmissione in posizio-
ne di folle ( ), premere diverse volte
il pedale cambio fino alla fine della sua
corsa, e poi alzarlo leggermente.

Questo modello è equipaggiato con
cambio elettronico. (Vederepagina 3-6.)
ATTENZIONE
HCA22523

Quando si cambia marcia, premere
bene il pedale cambio fino ad avver-
tire il completamento del cambio
marcia.

Anche con la trasmissione in posi-
zione di folle, non proseguire la
marcia per inerzia a motore spento
per lunghi periodi di tempo, né trai-
nare il motociclo su distanze lun-
ghe. La trasmissione viene
lubrificata correttamente solo quan-
do il motore è in funzione. Una lubri-
ficazione insufficiente può
danneggiare la trasmissione.

Tranne quando si utilizza il cambio
elettronico, tirare sempre la leva fri-
zione quando si cambiano le marce
per evitare danni al motore, alla tra-smissione e al sistema di trazione.
HAU85370
Per mettersi in marcia e accelerare 1. Tirare la leva frizione per disinnestare
la frizione.
2. Ingranare la prima marcia con la tra- smissione. La spia marcia in folle do-
vrebbe spegnersi.
3. Aprire gradualmente l’acceleratore e contemporaneamente rilasciare lenta-
1. Posizioni del cambio
2. Pedale cambio
222
11
1
N 2 3
4
5
6
BEA-9-H0.book 3 ページ ２０２１年１２月１４日　火曜日　午前８時５９分

Funzionamento e valutazioni importanti per la guida
6-4
1
2
3
4
567
8
9
10
11
12
13

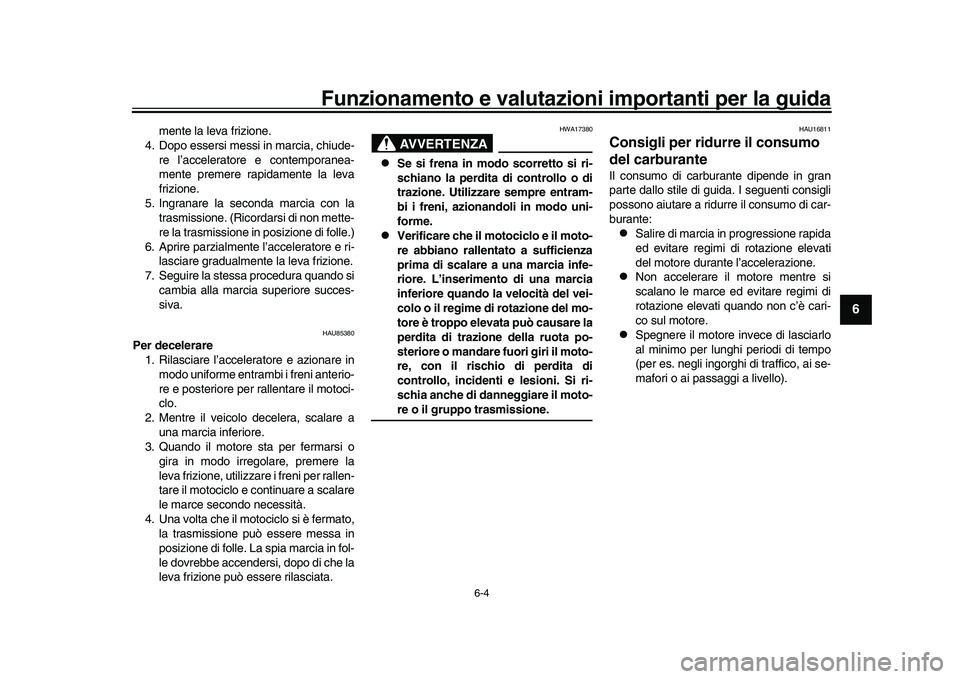

mente la leva frizione.
4. Dopo essersi messi in marcia, chiude-
re l’acceleratore e contemporanea-
mente premere rapidamente la leva
frizione.
5. Ingranare la seconda marcia con la trasmissione. (Ricor darsi di non mette-
re la trasmissione in posizione di folle.)
6. Aprire parzialmente l’acceleratore e ri- lasciare gradualmente la leva frizione.
7. Seguire la stessa procedura quando si
cambia alla marcia superiore succes-
siva.
HAU85380
Per decelerare1. Rilasciare l’acceleratore e azionare in modo uniforme entrambi i freni anterio-
re e posteriore per rallentare il motoci-
clo.
2. Mentre il veicolo decelera, scalare a
una marcia inferiore.
3. Quando il motore sta per fermarsi o gira in modo irregolare, premere la
leva frizione, utilizzare i freni per rallen-
tare il motociclo e continuare a scalare
le marce secondo necessità.
4. Una volta che il motociclo si è fermato, la trasmissione può essere messa in
posizione di folle. La spia marcia in fol-
le dovrebbe accendersi, dopo di che la
leva frizione può essere rilasciata.
AVVERTENZA
HWA17380

Se si frena in modo scorretto si ri-
schiano la perdita di controllo o di
trazione. Utilizzare sempre entram-
bi i freni, azionandoli in modo uni-
forme.

Verificare che il motociclo e il moto-
re abbiano rallentato a sufficienza
prima di scalare a una marcia infe-
riore. L’inserimento di una marcia
inferiore quando la velocità del vei-
colo o il regime di rotazione del mo-
tore è troppo elevata può causare la
perdita di trazione della ruota po-
steriore o mandare fuori giri il moto-
re, con il rischio di perdita di
controllo, incidenti e lesioni. Si ri-
schia anche di danneggiare il moto-re o il gruppo trasmissione.
HAU16811
Consigli per ridurre il consumo
del carburanteIl consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.

Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.

Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
BEA-9-H0.book 4 ページ ２０２１年１２月１４日　火曜日　午前８時５９分

Funzionamento e valutazioni importanti per la guida
6-5
1
2
3
4
56
7
8
9
10
11
12
13
HAU17214

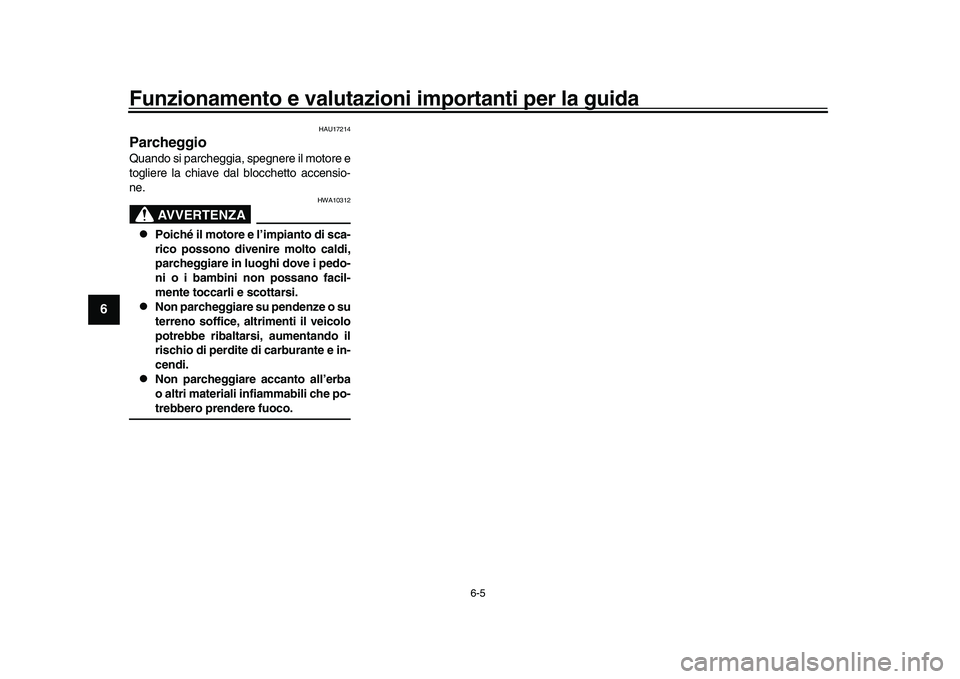

ParcheggioQuando si parcheggia, spegnere il motore e
togliere la chiave dal blocchetto accensio-
ne.
AVVERTENZA
HWA10312

Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli e scottarsi.

Non parcheggiare su pendenze o su
terreno soffice, altrimenti il veicolo
potrebbe ribaltarsi, aumentando il
rischio di perdite di carburante e in-
cendi.

Non parcheggiare accanto all’erba
o altri materiali infiammabili che po-trebbero prendere fuoco.
BEA-9-H0.book 5 ページ ２０２１年１２月１４日　火曜日　午前８時５９分

7-1
1
2
3
4
5
678
9
10
11
12
13
Manutenzione e regolazione periodiche
HAU17246
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione del veicolo sono
illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell'impiego individuale.
AVVERTENZA
HWA10322
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farl a eseguire da un con-cessionario Yamaha.
AVVERTENZA
HWA15123
Spegnere il motore quando si esegue la manutenzione, a meno che non sia spe-
cificato diversamente.

Il motore in funzione ha parti in mo-
vimento in cui si possono impiglia-
re parti del corpo o abiti, e parti
elettriche che possono provocare
scosse o incendi.

Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-2 per maggiori informazioni sulmonossido di carbonio.AVVERTENZA
HWA15461
I dischi, le pinze, i tamburi e i rivestimen-
ti delle pastiglie dei freni raggiungono
temperature molto elevate durante l’uso.
Lasciare raffreddare i componenti dei
freni prima di toccarli per evitare possi-bili ustioni.
HAU17303
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualif
icati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
BEA-9-H0.book 1 ページ ２０２１年１２月１４日　火曜日　午前８時５９分

Manutenzione e regolazione periodiche
7-2
1
2
3
4
5
67
8
9
10
11
12
13
HAU85230
Kit attrezziIl kit attrezzi si trova nell’ubicazione illustra-
ta.
Le informazioni contenut e in questo libretto
e il kit attrezzi in dotazione hanno lo scopo
di aiutarvi nell’esecuzione della manuten-
zione preventiva e di piccole riparazioni.
Tuttavia, per eseguire correttamente deter-
minati lavori di m anutenzione, sono neces-
sari una chiave dinamometrica e altri
attrezzi.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessar i per un determina-
to lavoro, farlo esegu ire dal concessionarioYamaha di fiducia.1. Kit attrezzi
1
BEA-9-H0.book 2 ページ ２０２１年１２月１４日　火曜日　午前８時５９分

Manutenzione e regolazione periodiche
7-3
1
2
3
4
5
678
9
10
11
12
13
HAU71033

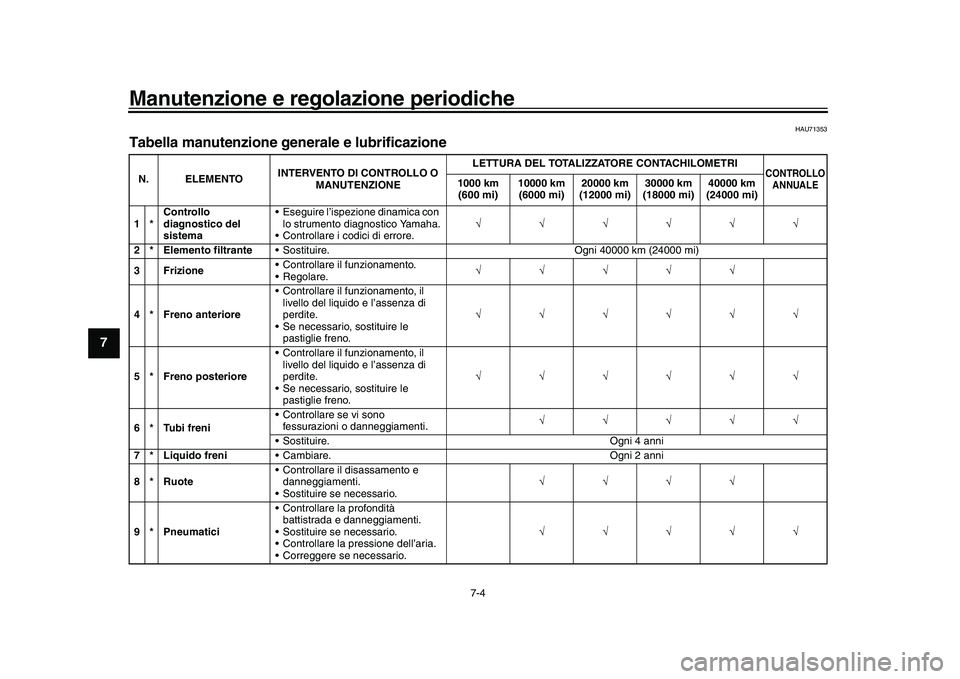

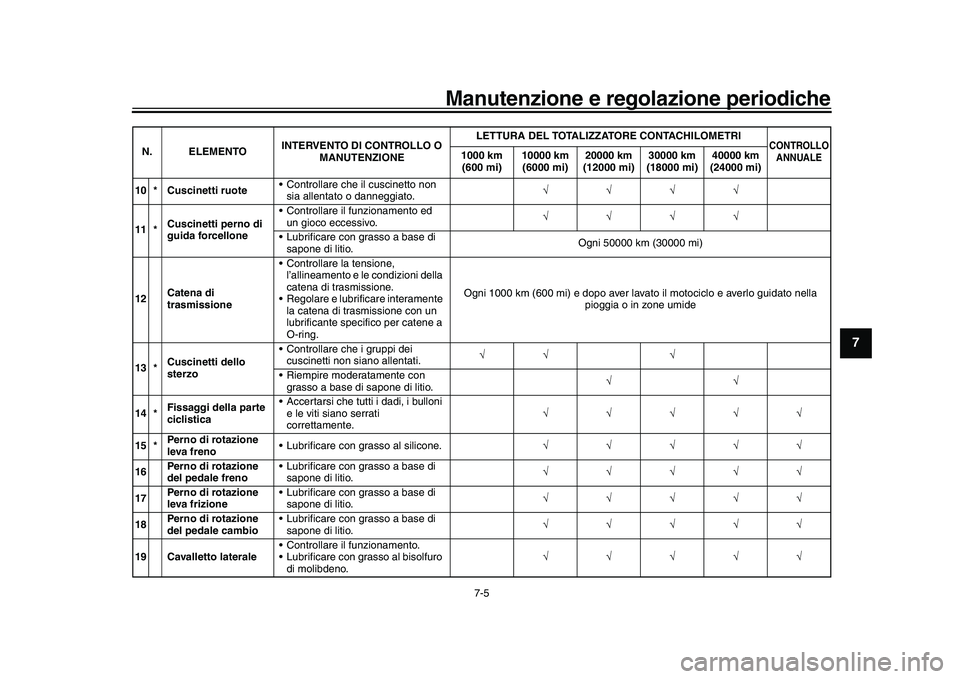

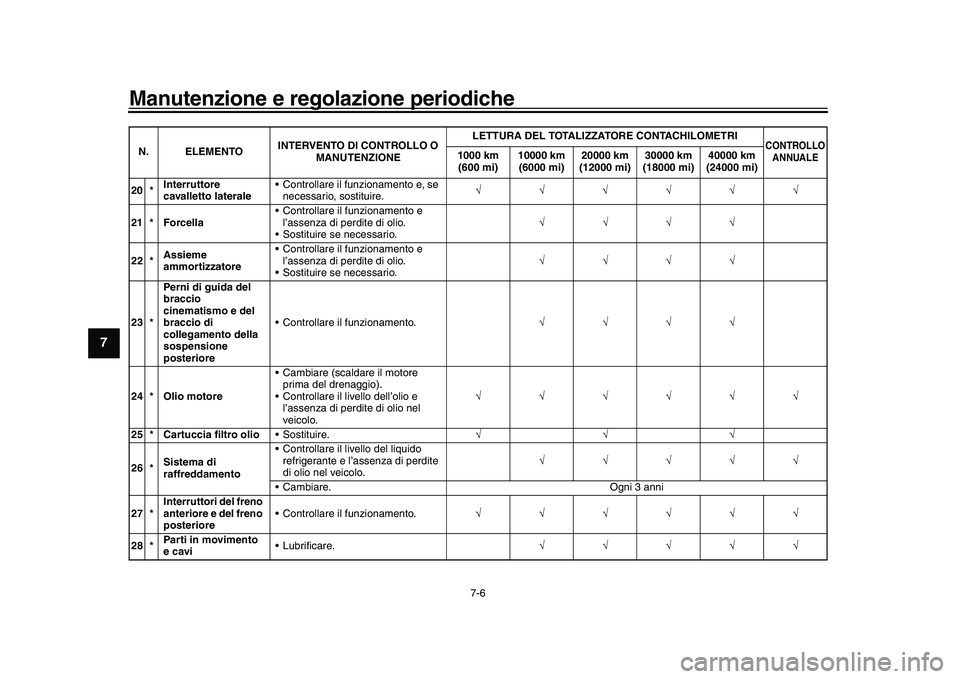

Tabelle di manutenzione periodicaNOTA
Affidare gli interventi di manutenzione degli elementi contrass egnati da un asterisco al proprio concessionario Yamaha, in quan to
richiedono attrezzi, dati e competenze tecniche speciali.

Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).

I controlli annuali vanno eseguiti ogni anno, a meno che, in loro vece, non si esegua una manutenzione basata sulle distan-ze.
HAU71051
Tabella di manutenzione periodica per il sistema di controllo emissioniN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Circuito del
carburante Verificare che i tubi benzina non
siano fessurati o danneggiati.
Sostituire se necessario. 
2*Candele Controllare lo stato.
Regolare la distanza e pulire.

Sostituire. 
3 * Gioco valvole Controllare e regolare. Ogni 40000 km (24000 mi)
4* Iniezione
carburante Controllare il regime del minimo.

Controllare e regolare la sincronizzazione. 
5 * Impianto di scarico Verificare l’assenza di perdite.
Serrare se necessario.
Sostituire le guarnizioni se
necessario. 
6* Sistema di controllo
emissioni
evaporative Controllare che non vi siano danni
al sistema.
Sostituire se necessario. 
BEA-9-H0.book 3 ページ ２０２１年１２月１４日　火曜日　午前８時５９分

Manutenzione e regolazione periodiche
7-4
1
2
3
4
5
67
8
9
10
11
12
13
HAU71353
Tabella manutenzione generale e lubrificazioneN. ELEMENTO INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Controllo
diagnostico del
sistema Eseguire l’ispezi
one dinamica con
lo strumento diagnostico Yamaha.
Controllare i codici di errore. 
2 * Elemento filtrante Sostituire. Ogni 40000 km (24000 mi)
3Frizione Controllare il funzionamento.
Regolare. 
4 * Freno anteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
Se necessario, sostituire le pastiglie freno. 
5 * Freno posteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
Se necessario, sostituire le pastiglie freno. 
6*Tubi freni Controllare se vi sono
fessurazioni o danneggiamenti. 
Sostituire. Ogni 4 anni
7 * Liquido freni Cambiare. Ogni 2 anni
8*Ruote Controllare il disassamento e
danneggiamenti.
Sostituire se necessario. 
9 * Pneumatici Controllare la profondità
battistrada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario. 
BEA-9-H0.book 4 ページ ２０２１年１２月１４日　火曜日　午前８時５９分

Manutenzione e regolazione periodiche
7-5
1
2
3
4
5
678
9
10
11
12
13
10 * Cuscinetti ruote Controllare che il cuscinetto non
sia allentato o danneggiato. 
11 * Cuscinetti perno di
guida forcellone Controllare il funzionamento ed
un gioco eccessivo. 
Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
12 Catena di
trasmissione Controllare la tensione,
l’allineamento e le condizioni della
catena di trasmissione.
Regolare e lubrificare interamente la catena di trasmissione con un
lubrificante specifico per catene a
O-ring. Ogni 1000 km (600 mi) e dopo aver lavato il motociclo e averlo guidato nella
pioggia o in zone umide
13 * Cuscinetti dello
sterzo Controllare che i gruppi dei
cuscinetti non siano allentati. 

Riempire moderatamente con grasso a base di sapone di litio. 
14 * Fissaggi della parte
ciclistica Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati
correttamente. 
15 * Perno di rotazione
leva freno Lubrificare con grasso al silicone.

16 Perno di rotazione
del pedale freno Lubrificare con grasso a base di
sapone di litio. 
17 Perno di rotazione
leva frizione Lubrificare con grasso a base di
sapone di litio. 
18 Perno di rotazione
del pedale cambio Lubrificare con grasso a base di
sapone di litio. 
19 Cavalletto laterale Controllare il funzionamento.
Lubrificare con grasso al bisolfuro
di molibdeno. 
N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BEA-9-H0.book 5 ページ ２０２１年１２月１４日　火曜日　午前８時５９分

Manutenzione e regolazione periodiche
7-6
1
2
3
4
5
67
8
9
10
11
12
13
20 * Interruttore
cavalletto laterale Controllare il funzionamento e, se
necessario, sostituire. 
21 * Forcella Controllare il funzionamento e
l’assenza di perdite di olio.
Sostituire se necessario. 
22 * Assieme
ammortizzatore Controllare il funzionamento e
l’assenza di perdite di olio.
Sostituire se necessario. 
23 * Perni di guida del
braccio
cinematismo e del
braccio di
collegamento della
sospensione
posteriore Controllare il funzionamento.

24 * Olio motore Cambiare (scaldare il motore
prima del drenaggio).
Controllare il livello dell’olio e l’assenza di perdite di olio nel
veicolo. 
25 * Cartuccia filtro olio 
26 * Sistema di
raffreddamento Controllare il livello del liquido
refrigerante e l’assenza di perdite
di olio nel veicolo. 
Cambiare. Ogni 3 anni
27 * Interruttori del freno
anteriore e del freno
posteriore Controllare il funzionamento.

28 * Parti in movimento
e cavi Lubrificare.

N. ELEMENTO
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BEA-9-H0.book 6 ページ ２０２１年１２月１４日　火曜日　午前８時５９分
