PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
1
2
3
4
56
7
8
9
1
8Gebruik alleen de voorgeschreven
remvloeistof. Gebruik van andere
remvloeistof kan leiden tot aantas-
ting van de rubberpakkingen met als
gevolg lekkage en slecht funktione-
ren van de remmen.OPMERKING:Als u geen DOT 4 remvloeistof kunt vin-
den, kunt u voor de voorrem DOT 3 rem-
vloeistof gebruiken.1.Merkteken voor minimum-niveau
Aanbevolen remvloeistoffen:
DOT 4
1
DAU00733

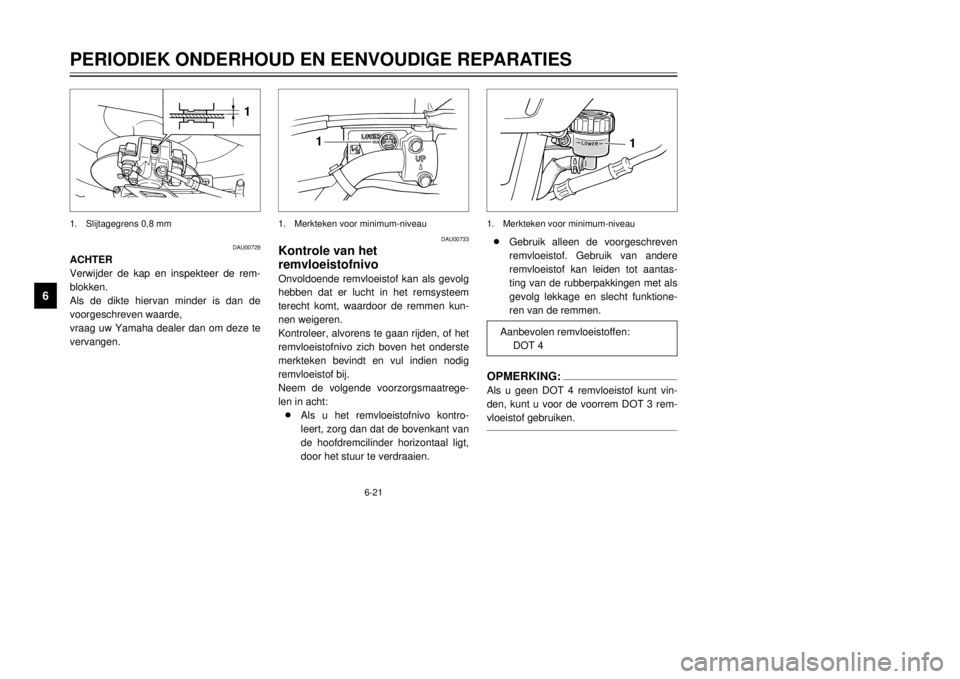

Kontrole van het
remvloeistofnivoOnvoldoende remvloeistof kan als gevolg
hebben dat er lucht in het remsysteem
terecht komt, waardoor de remmen kun-
nen weigeren.
Kontroleer, alvorens te gaan rijden, of het
remvloeistofnivo zich boven het onderste
merkteken bevindt en vul indien nodig
remvloeistof bij.
Neem de volgende voorzorgsmaatrege-
len in acht:
8Als u het remvloeistofnivo kontro-
leert, zorg dan dat de bovenkant van
de hoofdremcilinder horizontaal ligt,
door het stuur te verdraaien.1.Merkteken voor minimum-niveau
1DAU00729
ACHTER
Verwijder de kap en inspekteer de rem-
blokken.
Als de dikte hiervan minder is dan de
voorgeschreven waarde,
vraag uw Yamaha dealer dan om deze te
vervangen.1.Slijtagegrens 0,8 mm
4PT-9-D6 6 12/27/00 1:39 PM Page 22

6-22
8Vul altijd dezelfde remvloeistof bij.
Mengen van verschillende types
remvloeistof kan onverwachte che-
mische reakties teweeg brengen,
met als gevolg slecht funktioneren
van de remmen.
8Let goed op er geen water in de
hoofdremcilinder terecht komt. Als er
water in de remvloeistof terecht
komt, wordt het kookpunt van de
remvloeistof verlaagd, met als
mogelijk gevolg gasstremming (ver-
stopt raken van de leidingen door
gasbellen).
8Remvloeistof kan lakwerk en plastic
onderdelen aantasten. Zorg dat u
geen remvloeistof morst. Mocht u
toch wat remvloeistof gemorst heb-
ben, spoel dit dan zo snel mogelijk
weg, met water.
8Als het remvloeistofnivo voortdurend
terugloopt, raadpleeg dan een
Yamaha dealer.
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
1
2
3
4
56
7
8
9
DAU00742
Verversen van de remvloeistofHet verversen van de remvloeistof mag
alleen maar uitgevoerd worden door
erkende Yamaha onderhoudsmonteurs.
Laat de onderstaande onderdelen door
een Yamaha dealer vervangen als deze
beschadigd zijn of lekken; tijdens de
periodieke onderhoudsbeurten.
8oliekeringen (om de twee jaar)
8remleidingen (om de vier jaar)
DAU00744
Kontrole van de
kettingspanningOPMERKING:Draai het wiel enkele malen rond en laat
het staan in de stand waarin de ketting
het strakst gespannen is. Kontroleer de
kettingsspanning met het wiel in deze
stand. Als de kettingspanning net juist is,
stelt u deze bij.Om de kettingspanning te kontroleren, zet
u de motorfiets rechtop, onbelast en met
beide wielen op de grond. Kontroleer de
uitslag van de ketting zoals in de afbeel-
ding aangegeven. De juiste speling is 30
~ 40 mm. Als de speling meer dan 40 mm
is, stel deze dan bij.

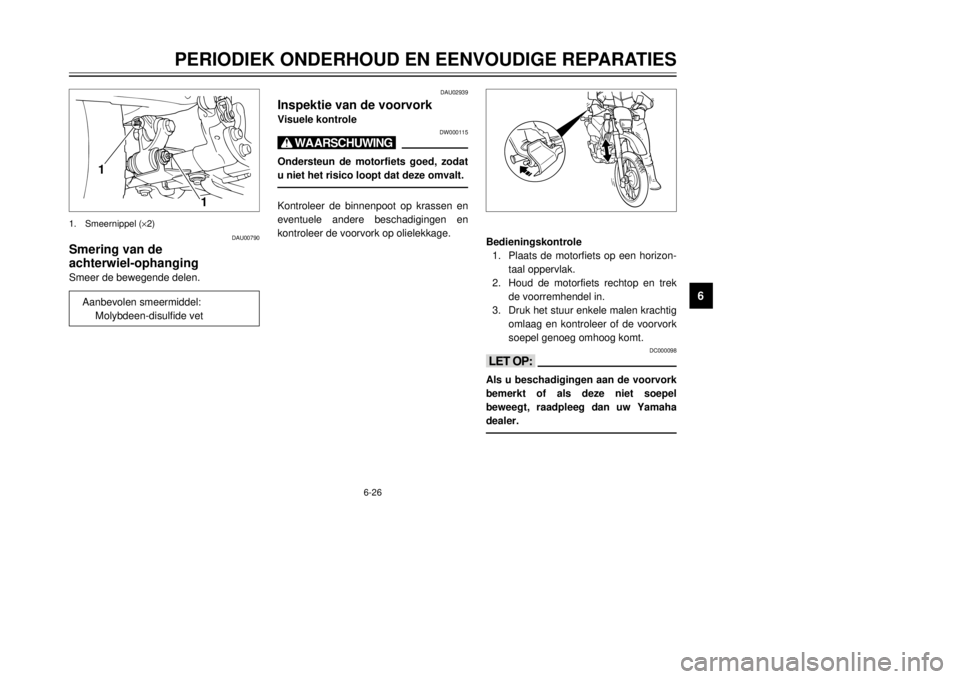

a
a.Kettingspanning
4PT-9-D6 6 12/27/00 1:39 PM Page 23

DC000096
<>Als de ketting te strak staat zullen de
motor en andere belangrijke onderde-
len te zwaar belast worden. Zorg dat
de kettingspanning binnen de voorge-
schreven limieten blijft.3.Vergeet niet om na het afstellen de
asmoer en de remklauwbeugelbout
weer aan te draaien met het voorge-
schreven aantrekkoppel.
6-23
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
1
2
3
4
56
7
8
9
DAU03006

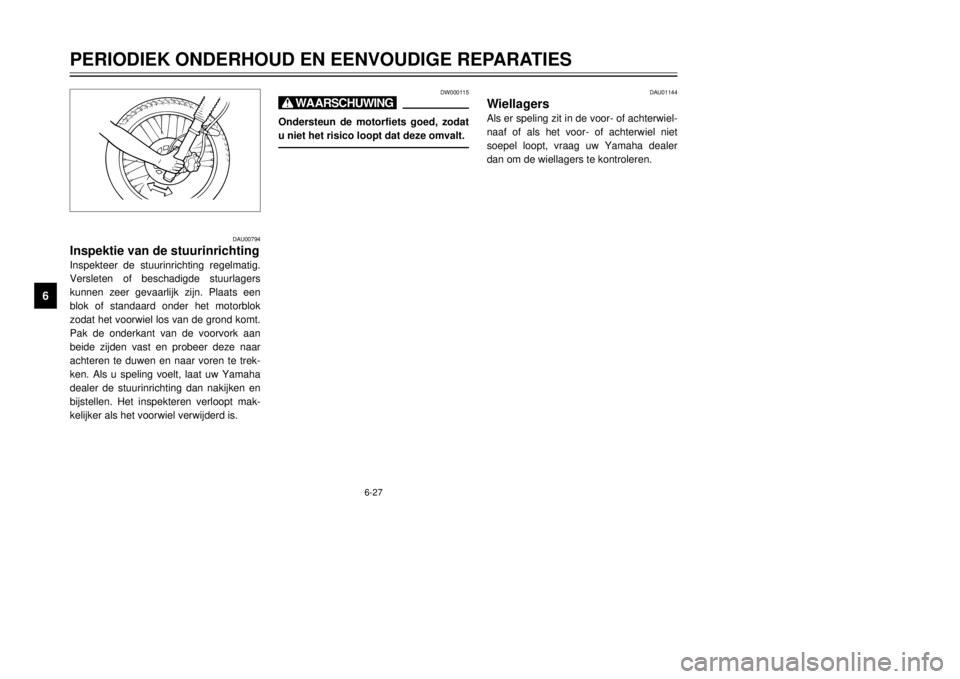

Smering van de kettingEen ketting bestaat uit een groot aantal
schakels die allen, t.o.v. elkaar, bewegen.
Als de ketting niet goed wordt onderhou-
den, zal deze bijzonder snel versleten
zijn. Zorg dus altijd voor een goed onder-
houd, met name als u veel op stoffige
wegen rijdt. De ketting op deze motorfiets
is een zogenaamde O-ring ketting, met
oliekeerringen van speciale materialen.
Het wassen van de ketting met stoom,
onder hoge druk of met sterke oplosmid-
delen kan de ketting beschadigen, dus
vermijd deze middelen. Gebruik uitslui-
tend petroleum voor het reinigen van de
ketting. Droog de ketting en smeer deze
dan grondig met SAE 30 ~ 50W motoro-
lie. Gebruik geen andere smeermiddelen
voor de ketting. De kans bestaat dat zich
hierin oplosmiddelen bevinden die de O-
ringen kunnen aantasten. Aantrekkoppel:
Asmoer:
105 Nm (10,5 m0kg)
Remklauwbeugelbout:
48 Nm (4,8 m0kg)
DAU01134
Afstellen van de
kettingspanning1.Draai de asmoer los en de bout van
de remklauwbeugel.
2.Draai de linker en rechter ketting-
spanplaten evenveel.
Zorg ervoor dat ze dezelfde stand
hebben anders komt het achterwiel
scheef te staan.
Om de ketting strakker te spannen,
draait u in de richting van a. Om de
ketting losser te zetten, draait u in de
richting van b.
a
b2 1
3
1.Kettingspanplaat
2.Asmoer
3.Remklauwbeugelbout
4PT-9-D6 6 12/27/00 1:39 PM Page 24

6-24
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
1
2
3
4
56
7
8
9
DC000097
<>Vergeet na het wassen van de motor-
fiets of na een rit in de regen niet om
de ketting te oli‘n.
DAU00773
Smering van de gaskabel en
van de gashendelAls u de gaskabel smeert, dient u tevens
de gashendel te smeren. Voor het sme-
ren van de gaskabel moet de gashendel
verwijderd worden. Houd, nadat u de
schroeven heeft verwijderd, de kabel ver-
tikaal omhoog en laat enkele druppels
smeermiddel in de buitenkabel lopen.
Smeer nu het metalen oppervlak waar-
over de gashendel loopt met universeel-
vet.
DAU02962
Inspektie en smering van de
kabels
DW000112
X@Beschadiging van de buitenkabels kan
leiden tot roestvorming in de kabels en
kan een soepele beweging in de weg
staan. Vervang een beschadigde kabel
zo snel mogelijk om onnodig risico te
vermijden.Smeer de binnenkabel en de uiteinden
van de kabel. Als een kabel niet soepel
beweegt, laat deze dan vervangen door
uw Yamaha dealer.
Aanbevolen smeermiddel:
Motorolie
4PT-9-D6 6 12/27/00 1:39 PM Page 25

6-25
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
1
2
3
4
56
7
8
9
DAU02984
Smeren van het rempedaal en
versnellingspedaalSmeer de bewegende delen.
Aanbevolen smeermiddel:
Motorolie
DAU02986
Smering van de zijstandaardSmeer de draaipunten en de raakvlakken
van de zijstandaard. Kontroleer de
zijstandaard op een soepele beweging.
DW000113
X@Als de zijstandaard niet soepel
beweegt, raadpleeg dan een Yamaha
dealer.
Aanbevolen smeermiddel:
Motorolie
DAU02985
Smeren van de voorremhendel
en koppelingshendelSmeer de bewegende delen.
Aanbevolen smeermiddel:
Motorolie
4PT-9-D6 6 12/27/00 1:39 PM Page 26

6-26
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
1
2
3
4
56
7
8
9
DAU00790
Smering van de
achterwiel-ophangingSmeer de bewegende delen.
Aanbevolen smeermiddel:
Molybdeen-disulfide vet
1
1
1.Smeernippel (´2)
Bedieningskontrole
1.Plaats de motorfiets op een horizon-
taal oppervlak.
2.Houd de motorfiets rechtop en trek
de voorremhendel in.
3.Druk het stuur enkele malen krachtig
omlaag en kontroleer of de voorvork
soepel genoeg omhoog komt.
DC000098
<>Als u beschadigingen aan de voorvork
bemerkt of als deze niet soepel
beweegt, raadpleeg dan uw Yamaha
dealer.
DAU02939
Inspektie van de voorvorkVisuele kontrole
DW000115
X@Ondersteun de motorfiets goed, zodat
u niet het risico loopt dat deze omvalt.Kontroleer de binnenpoot op krassen en
eventuele andere beschadigingen en
kontroleer de voorvork op olielekkage.
4PT-9-D6 6 12/27/00 1:39 PM Page 27

DW000115
X@Ondersteun de motorfiets goed, zodat
u niet het risico loopt dat deze omvalt.
6-27
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
1
2
3
4
56
7
8
9
DAU01144
WiellagersAls er speling zit in de voor- of achterwiel-
naaf of als het voor- of achterwiel niet
soepel loopt, vraag uw Yamaha dealer
dan om de wiellagers te kontroleren.
DAU00794
Inspektie van de stuurinrichtingInspekteer de stuurinrichting regelmatig.
Versleten of beschadigde stuurlagers
kunnen zeer gevaarlijk zijn. Plaats een
blok of standaard onder het motorblok
zodat het voorwiel los van de grond komt.
Pak de onderkant van de voorvork aan
beide zijden vast en probeer deze naar
achteren te duwen en naar voren te trek-
ken. Als u speling voelt, laat uw Yamaha
dealer de stuurinrichting dan nakijken en
bijstellen. Het inspekteren verloopt mak-
kelijker als het voorwiel verwijderd is.
4PT-9-D6 6 12/27/00 1:39 PM Page 28

6-28
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
1
2
3
4
56
7
8
9
DAU00800
AccuDeze motorfiets is uitgerust met een accu
van het zogenaamde Ògesloten typeÓ. U
hoeft het elektroliet-nivo dus niet te kon-
troleren en u hoeft ook geen gedistilleerd
water bij te vullen.
8Als de accu ontladen is, raadpleeg
dan uw Yamaha dealer.
8Als de motorfiets is voorzien van
optionele elektrische accessoires,
zal de accu sneller leegraken, dus
zorg in dit geval voor regelmatig
opladen.
DC000101
<>Probeer de verzegelde doppen van de
accucellen niet te verwijderen. Hier
beschadigt u de accu mee.
Opslag van de accu
Als de motorfiets een maand of langer
niet wordt gebruikt, verwijder de accu
dan, laad deze volledig op en bewaar de
accu dan in een koele donkere ruimte.
DC000102
<>8
8
Zorg dat de accu volledig is opge-
ladan voordat u deze opbergt. Als
de accu in outladen toestand
wordt bewaard, kan er onherstel-
bare schade aan ontstaan.
8 8
Gebruik een acculader voor een
geheel gesloten (MF-type) accu.
Gebruik van een conventionele
acculader kan schade aan de
accu veroorzaken. Als uw lader
niet van het afgedichte type is,
dient u contact op te nemen met
uw Yamaha-dealer.
8 8
Let bij het installeren van de accu
goed op dat alle aansluitigen naar
behoren zijn gemaakt.
DW000116
X@Accu-elektrolyet is een gevaarlijke en
giftige verbinding die zwavelzuur
bevat en brandwonden kan veroorza-
ken. Zorg dat de elektrolyet nooit in
aanraking komt met uw huid, ogen of
kleding.
REMEDIES BIJ AANRAKING:
8 8
EXTERN: Spoel uw huid af met
veel stromend koud water.
8 8
INTERN: Drink grote hoeveelhe-
den melk of water. Gebruik vervol-
gens een laxeermiddel, geklopt ei
of plantaardige olie. Bel onmiddel-
lijk een arts.
8 8
OGEN: Spoel 15 minuten lang met
stromend water en raadpleeg zo
snel mogelijk een arts.
AccuÕs genereren explosieve gassen.
Houd de accu uit de buurt van open
vuur, vonken, sigaretten, enz. Als u de
accu binnen oplaadt of gebruikt, zorg
dan voor voldoende ventilatie. Draag
altijd een veiligheidsbril als u met
accuÕs werkt.
ZORG DAT KINDEREN NIET BIJ DE
ACCU KUNNEN KOMEN.
4PT-9-D6 6 12/27/00 1:39 PM Page 29

DC000103
<>Gebruik nooit zekeringen met een
hoger amperage dan wordt aanbevo-
len. Dit kan leiden tot ernstige bescha-
diging van het elektrische systeem en
mogelijk zelfs tot brand.
DAU01146
Vervangen van de gloeilamp
van de koplampDeze motorfiets is uitgerust met een kop-
lamp met een halogeen-gloeilamp. Als de
gloeilamp doorbrandt, vervang deze dan
als volgt:
1.Verwijder de stroomlijnkap A. (Zie
blz. 6-7 voor het verwijderen en
installeren van de stroomlijnkap.)
2.Verwijder de koplampeenheid.
6-29
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
1
2
3
4
56
7
8
9
Voorgeschreven zekeringen:
20 A
1
1.Bout (´3)
1
2
DAU01307
Vervangen van een zekeringDe zekeringen bevinden zich achter het
paneel A. (Zie blz. 6-7 voor aanwijzingen
voor het verwijderen van het paneel.)
Als er een zekering doorslaat, schakelt u
de hoofdschakelaar en ook het betreffen-
de circuit uit. Plaats een nieuwe zekering
van het juiste amperage. Schakel de
hoofdschakelaar en het circuit weer in en
kontroleer of alles werkt. Als de nieuwe
zekering onmiddellijk weer doorslaat,
vraag dan uw Yamaha dealer om de elek-
trische installatie te inspekteren.1.Zekering
2.Reserve-Zekering
4PT-9-D6 6 12/27/00 1:39 PM Page 30

6-30
PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
1
2
3
4
56
7
8
9
2
1
3.Koppel de bedrading van de kop-
lamp los en verwijder het lampdek-
sel.1.Bedrading (´3)
2.Gloeilamphouderdeksel
5.Plaats een nieuwe gloeilamp en zet
hem hem vast met de fitting.
DC000105
<>Raak het glas van de gloeilamp niet
aan met uw vingers. Zorg dat er geen
olie op terecht komt. De doorzichtig-
heid van het glas, de levensduur van
de gloeilamp en de hoeveelheid licht
die deze afgeeft zullen hierdoor nega-
tief be•nvloed worden. Als er toch olie
op de gloeilamp terechtkomt, maak de
gloeilamp dan grondig schoon met
een doek en wat alkohol of thinner.
4.Draai de fitting naar links om hem te
verwijderen en neem de doorge-
brande gloeilamp uit.
DW000119
X@Houd brandbare stoffen uit de buurt
van de gloeilamp als deze warm is en
zorg er tevens voor dat u zichzelf niet
brandt. Raak de gloeilamp niet aan
zolang deze nog warm is.
1
1.Fitting
1
1.Niet aanraken
4PT-9-D6 6 12/27/00 1:39 PM Page 31
