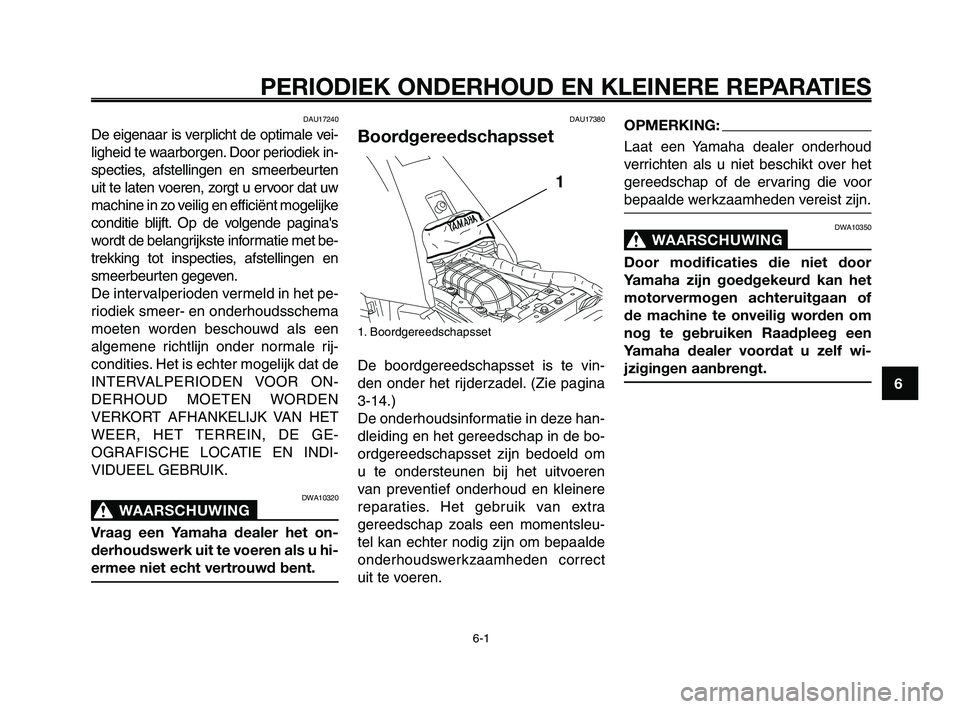

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
DAU17240
De eigenaar is verplicht de optimale vei-
ligheid te waarborgen. Door periodiek in-
specties, afstellingen en smeerbeurten
uit te laten voeren, zorgt u ervoor dat uw
machine in zo veilig en efficiënt mogelijke
conditie blijft. Op de volgende pagina's
wordt de belangrijkste informatie met be-
trekking tot inspecties, afstellingen en
smeerbeurten gegeven.
De intervalperioden vermeld in het pe-
riodiek smeer- en onderhoudsschema
moeten worden beschouwd als een
algemene richtlijn onder normale rij-
condities. Het is echter mogelijk dat de
INTERVALPERIODEN VOOR ON-
DERHOUD MOETEN WORDEN
VERKORT AFHANKELIJK VAN HET
WEER, HET TERREIN, DE GE-
OGRAFISCHE LOCATIE EN INDI-
VIDUEEL GEBRUIK.
DWA10320
WAARSCHUWING0
Vraag een Yamaha dealer het on-
derhoudswerk uit te voeren als u hi-
ermee niet echt vertrouwd bent.
DAU17380
Boordgereedschapsset
1. Boordgereedschapsset
De boordgereedschapsset is te vin-
den onder het rijderzadel. (Zie pagina
3-14.)
De onderhoudsinformatie in deze han-
dleiding en het gereedschap in de bo-
ordgereedschapsset zijn bedoeld om
u te ondersteunen bij het uitvoeren
van preventief onderhoud en kleinere
reparaties. Het gebruik van extra
gereedschap zoals een momentsleu-
tel kan echter nodig zijn om bepaalde
onderhoudswerkzaamheden correct
uit te voeren.
OPMERKING:
Laat een Yamaha dealer onderhoud
verrichten als u niet beschikt over het
gereedschap of de ervaring die voor
bepaalde werkzaamheden vereist zijn.
DWA10350
WAARSCHUWING0
Door modificaties die niet door
Yamaha zijn goedgekeurd kan het
motorvermogen achteruitgaan of
de machine te onveilig worden om
nog te gebruiken Raadpleeg een
Yamaha dealer voordat u zelf wi-
jzigingen aanbrengt.
6-1
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-1
Page 42 of 96

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
DAU17709

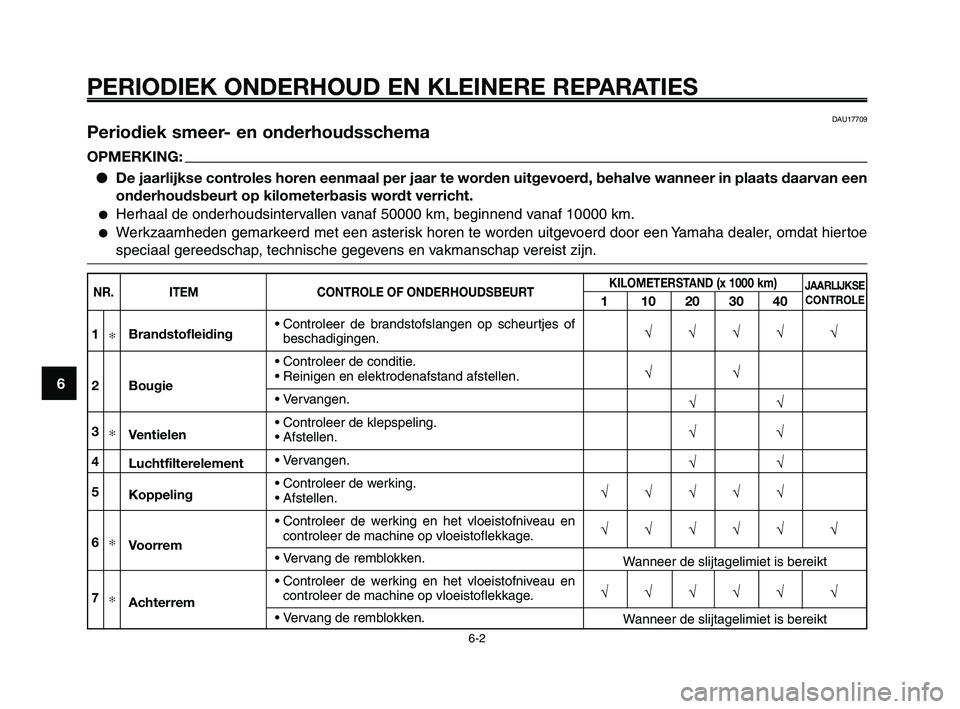

Periodiek smeer- en onderhoudsschema
OPMERKING:
●De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een
onderhoudsbeurt op kilometerbasis wordt verricht.
●Herhaal de onderhoudsintervallen vanaf 50000 km, beginnend vanaf 10000 km.
●Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe
speciaal gereedschap, technische gegevens en vakmanschap vereist zijn. 1
2
3
4
5
6
7
8
9
10
NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (x 1000 km)
110203040
JAARLIJKSE
CONTROLE
1✻
2
3
✻
4
5
6
✻
7✻
• Controleer de brandstofslangen op scheurtjes of
beschadigingen.
• Controleer de conditie.
• Reinigen en elektrodenafstand afstellen.
• Vervangen.
• Controleer de klepspeling.
• Afstellen.
• Vervangen.
• Controleer de werking.
• Afstellen.
• Controleer de werking en het vloeistofniveau en
controleer de machine op vloeistoflekkage.
• Vervang de remblokken.
• Controleer de werking en het vloeistofniveau en
controleer de machine op vloeistoflekkage.
• Vervang de remblokken. Brandstofleiding
Bougie
Ventielen
Luchtfilterelement
Koppeling
Voorrem
Achterrem
Wanneer de slijtagelimiet is bereikt
6-2
Wanneer de slijtagelimiet is bereikt
√√√√ √
√√
√√
√√
√√
√√√√√
√√√√√ √
√√√√√ √
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-2
Page 43 of 96

1
2
3
4
5
6
7
8
9
10
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-3

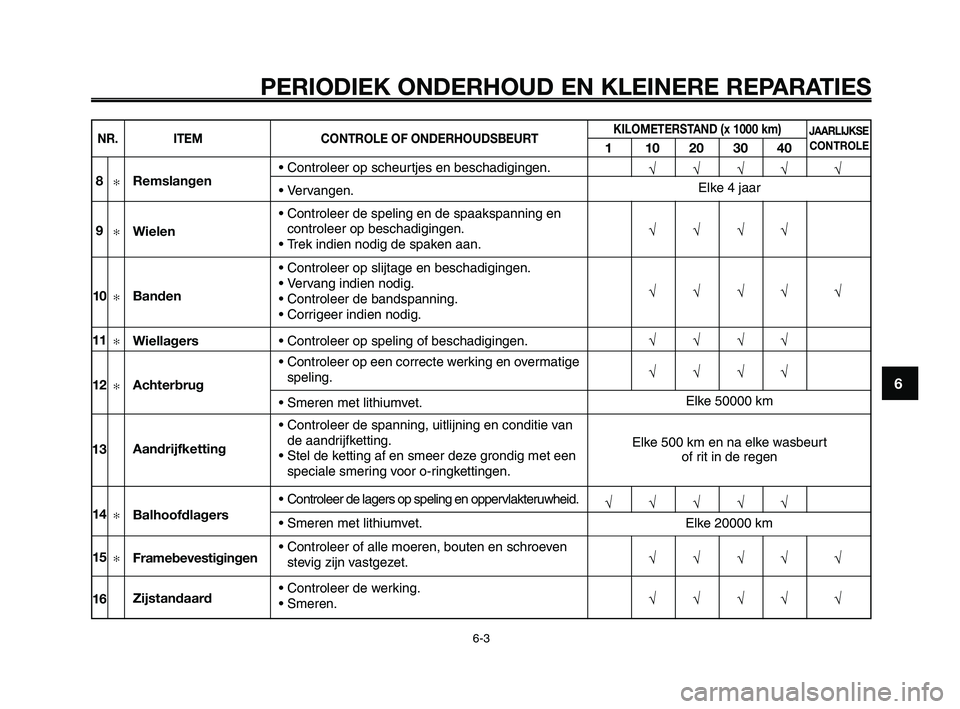

NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (x 1000 km)
110203040
JAARLIJKSE
CONTROLE
• Controleer op scheurtjes en beschadigingen.
• Vervangen.
• Controleer de speling en de spaakspanning en
controleer op beschadigingen.
• Trek indien nodig de spaken aan.
• Controleer op slijtage en beschadigingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig.
• Controleer op speling of beschadigingen.
• Controleer op een correcte werking en overmatige
speling.
• Smeren met lithiumvet.
• Controleer de spanning, uitlijning en conditie van
de aandrijfketting.
• Stel de ketting af en smeer deze grondig met een
speciale smering voor o-ringkettingen.
• Controleer de lagers op speling en oppervlakteruwheid.
• Smeren met lithiumvet.
• Controleer of alle moeren, bouten en schroeven
stevig zijn vastgezet.
• Controleer de werking.
• Smeren.
Elke 4 jaar Remslangen
Wielen
Banden
Wiellagers
Achterbrug
Aandrijfketting
Balhoofdlagers
Framebevestigingen
Zijstandaard
√√√√ √
√√√√
√√√√ √
√√√√
√√√√
√√√√√
√√√√ √
√√√√ √8✻
9✻
10✻
11✻
12✻
13
14
✻
15✻
16
Elke 50000 km
Elke 500 km en na elke wasbeurt
of rit in de regen
Elke 20000 km
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-3
Page 44 of 96

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-4
1
2
3
4
5
6
7
8
9
10
• Controleer de werking.
• Controleer op een correcte werking en olielekkage.
• Controleer op een correcte werking en olielekkage.
• Controleer de werking.
• Smeren met lithiumvet.
• Stel het stationair toerental af.
• Verversen.
• Controleer het olieniveau en controleer
de machine op olielekkage.
• Vervangen.
• Controleer het koelvloeistofniveau en controleer
de machine op vloeistoflekkage.
• Verversen.
• Controleer de werking.
• Smeren.
• Controleer de werking en speling.
• Stel indien nodig de speling af.
• Smeer het gaskabelhuis en de gaskabel. Zijstandaardschakelaar
Voorvork
Schokdemperunit
Relaisarm
achterwielophanging
en scharnierpunten
verbindingsarm
Brandstofinjectie
Motorolie
Oliefilterelement
Koelsysteem
Voor- en
achterremschakelaar
Bewegende delen
en kabels
Gaskabelhuis en
gaskabel
√√√√√ √
√√√√
√√√√
√√√√
√√
√√√√√ √
√√√√√ √
√√√
√√√√ √
√√√√√ √
√√√√ √
√√√√ √
17✻
18✻
19✻
20✻
21✻
22
23
24
✻
25✻
26
27
✻

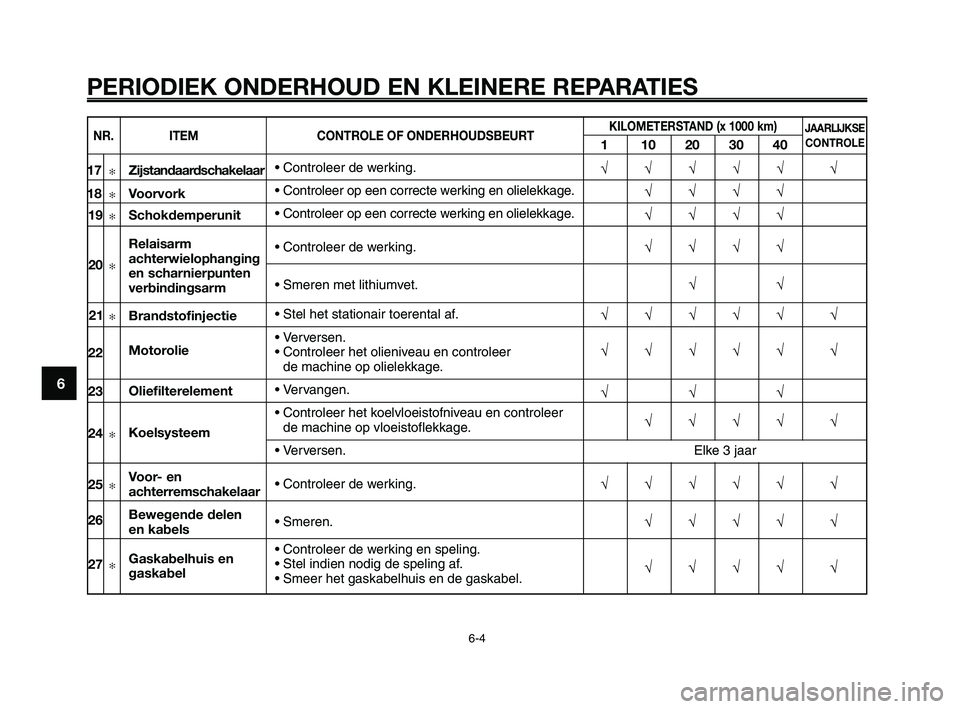

NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (x 1000 km)
110203040
JAARLIJKSE
CONTROLE
Elke 3 jaar
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-4
Page 45 of 96

1
2
3
4
5
6
7
8
9
10
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-56-5

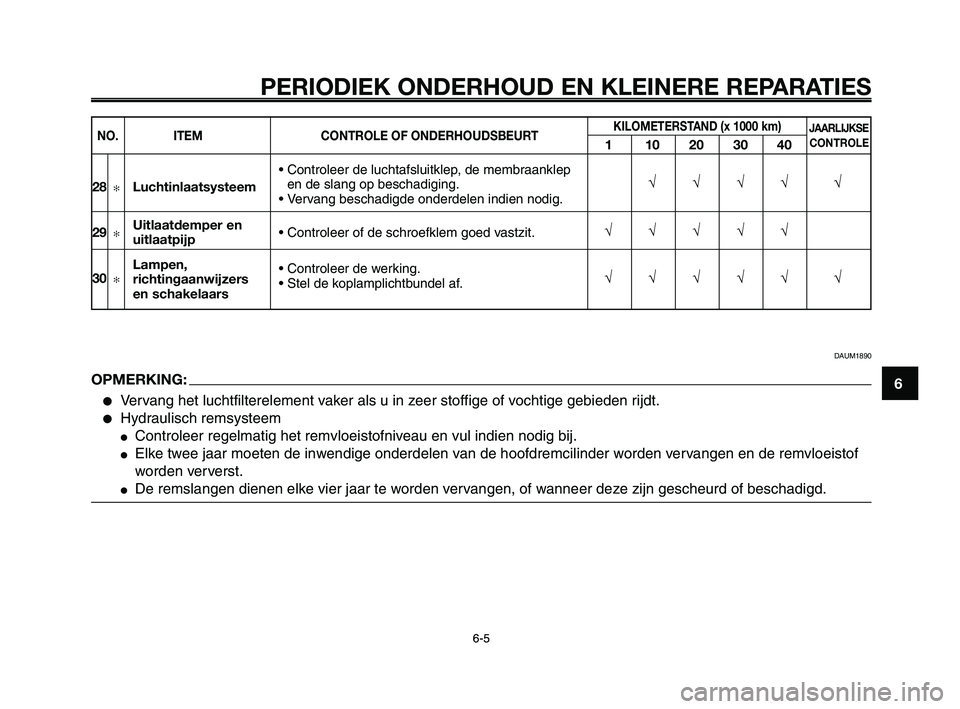

NO. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (x 1000 km)
110203040
JAARLIJKSE
CONTROLE
• Controleer de luchtafsluitklep, de membraanklep
en de slang op beschadiging.
• Vervang beschadigde onderdelen indien nodig.
• Controleer of de schroefklem goed vastzit.
• Controleer de werking.
• Stel de koplamplichtbundel af. Luchtinlaatsysteem
Uitlaatdemper en
uitlaatpijp
Lampen,
richtingaanwijzers
en schakelaars 28
✻
29✻
30✻
DAUM1890
OPMERKING:
●Vervang het luchtfilterelement vaker als u in zeer stoffige of vochtige gebieden rijdt.
●Hydraulisch remsysteem
●Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
●Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinder worden vervangen en de remvloeistof
worden ververst.
●De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.√√√√ √
√√√√√
√√√√√ √
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-5
Page 46 of 96

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
DAU18722

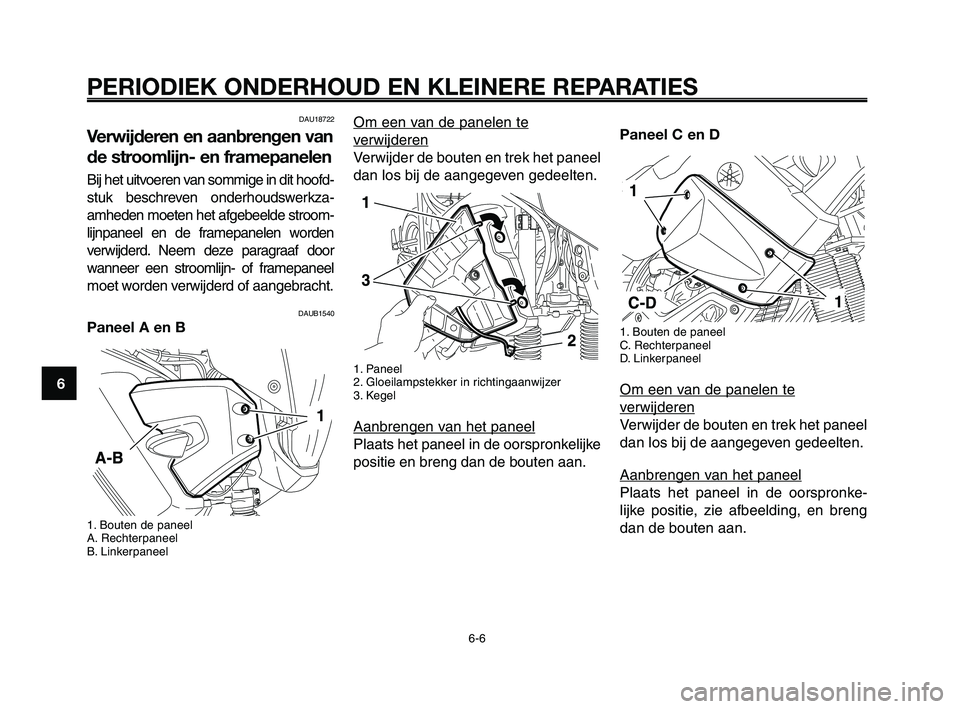

Verwijderen en aanbrengen van
de stroomlijn- en framepanelen
Bij het uitvoeren van sommige in dit hoofd-
stuk beschreven onderhoudswerkza-
amheden moeten het afgebeelde stroom-
lijnpaneel en de framepanelen worden
verwijderd. Neem deze paragraaf door
wanneer een stroomlijn- of framepaneel
moet worden verwijderd of aangebracht.
DAUB1540
Paneel A en B
1. Bouten de paneel
A. Rechterpaneel
B. Linkerpaneel
Paneel C en D
1. Bouten de paneel
C. Rechterpaneel
D. Linkerpaneel
Om een van de panelen te
verwijderen
Verwijder de bouten en trek het paneel
dan los bij de aangegeven gedeelten.
Aanbrengen v
an het paneel
Plaats het paneel in de oorspronke-
lijke positie, zie afbeelding, en breng
dan de bouten aan.
6-6
1
2
3
4
5
6
7
8
9
10
Om een van de panelen te
verwijderen
Verwijder de bouten en trek het paneel
dan los bij de aangegeven gedeelten.
1. Paneel
2. Gloeilampstekker in richtingaanwijzer
3. Kegel
Aanbrengen van het paneel
Plaats het paneel in de oorspronkelijke
positie en breng dan de bouten aan.
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-6
Page 47 of 96

1
2
3
4
5
6
7
8
9
10
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-7

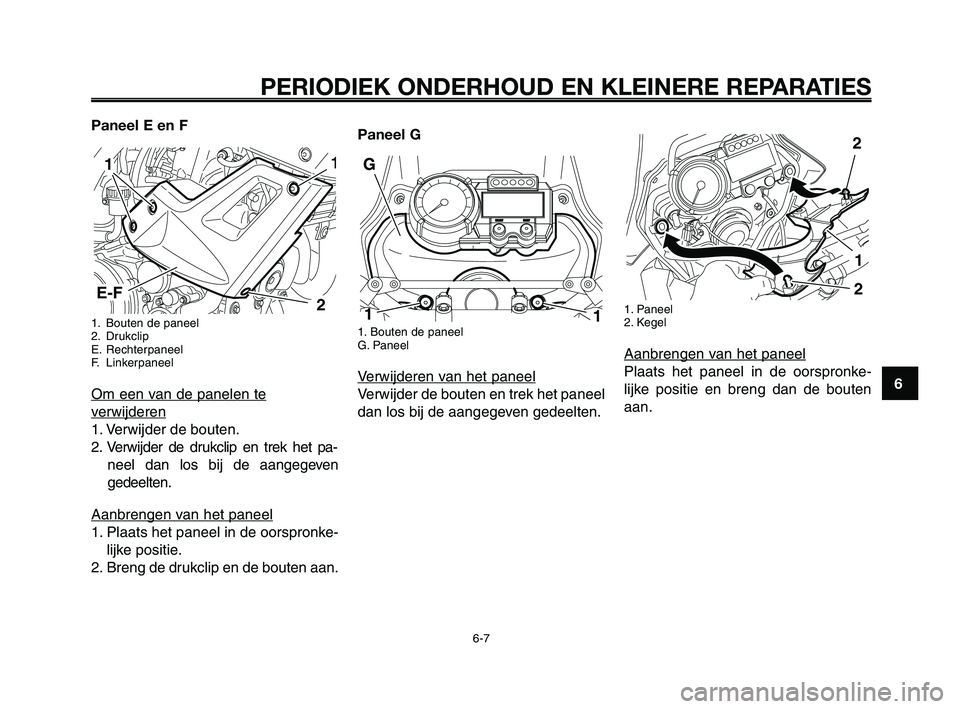

Paneel E en F
1. Bouten de paneel
2. Drukclip
E. Rechterpaneel
F. Linkerpaneel
Om een van de panelen te
verwijderen
1. Verwijder de bouten.
2. Verwijder de drukclip en trek het pa-
neel dan los bij de aangegeven
gedeelten.
Aanbrengen v
an het paneel
1. Plaats het paneel in de oorspronke-
lijke positie.
2. Breng de drukclip en de bouten aan.
11
2E-F
Paneel G
1. Bouten de paneel
G. Paneel
Verwijderen van het paneel
Verwijder de bouten en trek het paneel
dan los bij de aangegeven gedeelten.
1. Paneel
2. Kegel
Aanbrengen van het paneel
Plaats het paneel in de oorspronke-
lijke positie en breng dan de bouten
aan.
2
2
1
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-7
Page 48 of 96

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-8
1
2
3
4
5
6
7
8
9
10
2. Verwijder de bougie zoals getoond
met behulp van de bougiesleutel in
de boordgereedschapsset.
Controleren van de bougie
1. Controleer of de porseleinen isola-
tor rondom de centrale elektrode
van de bougie een middeldonkere
tot lichte kleur vertoont (de ideale
kleur bij normaal gebruik van de
machine).
OPMERKING:
Wanneer de bougie een heel andere
kleur vertoont, werkt de motor mogelijk
niet naar behoren. Probeer dergelijke
problemen niet zelf vast te stellen. Laat
in plaats daarvan uw machine nakijken
door een Yamaha dealer.
2. Controleer de bougie op afslijting
van de elektroden en op over-
matige koolstof- of andere aanslag.
Vervang indien nodig de bougie.
Voorgeschreven bougie:
CR7E (NGK)
Elektrodenafstand:
0,7-0,8 mm (0,028-0,032 in)
De bougie monteren
1. Meet de elektrodenafstand met
een draadvoelmaat. Stel de afs-
tand indien nodig af volgens de
specificatie.
1. Elektrodenafstand
2. Reinig het oppervlak van de
bougiepakking en het pasvlak en
verwijder eventueel vuil uit de
schroefdraad van de bougie.
3. Breng de bougie aan met behulp
van de bougiesleutel en zet vast
met het correcte aanhaalmoment.
DAU19603
Controleren van de bougie
De bougie is een belangrijk motoron-
derdeel dat gemakkelijk te controleren is.
Door hitte en aanslag slijten bougies op
de lange duur. Daarom moeten bougies
worden verwijderd en gecontroleerd vol-
gens het periodieke onderhouds- en
smeerschema. Bovendien kan aan het
uiterlijk van de bougie de conditie van de
motor worden afgelezen.
De bougie verwijderen
1. Bougiedop
2. Bougiesleutel
1. Verwijder de bougiedop.
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-8
Page 49 of 96

1
2
3
4
5
6
7
8
9
10
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-9
DAUB1560
Motorolie en
oliefilterelement
Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de
olie worden ververst en het oliefilterele-
ment worden vervangen volgens de in-
tervalperioden vermeld in het periodieke
smeer- en onderhoudsschema.

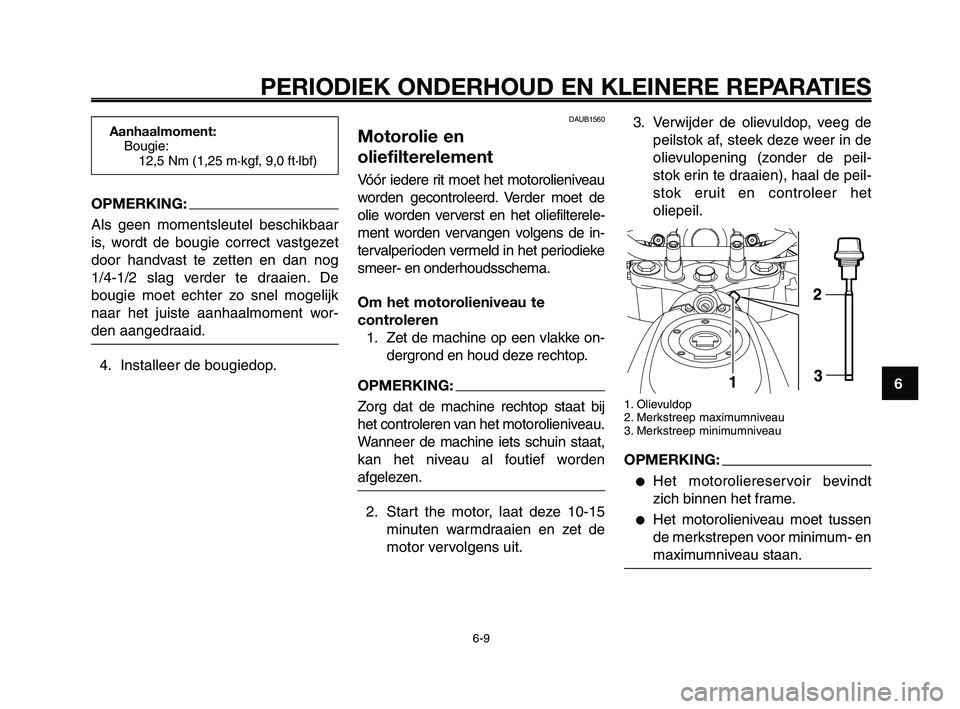

Om het motorolieniveau te
controleren
1. Zet de machine op een vlakke on-
dergrond en houd deze rechtop.
OPMERKING:
Zorg dat de machine rechtop staat bij
het controleren van het motorolieniveau.
Wanneer de machine iets schuin staat,
kan het niveau al foutief worden
afgelezen.
2. Start the motor, laat deze 10-15
minuten warmdraaien en zet de
motor vervolgens uit.3. Verwijder de olievuldop, veeg de
peilstok af, steek deze weer in de
olievulopening (zonder de peil-
stok erin te draaien), haal de peil-
stok eruit en controleer het
oliepeil.
1. Olievuldop
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
OPMERKING:
●Het motoroliereservoir bevindt
zich binnen het frame.
●Het motorolieniveau moet tussen
de merkstrepen voor minimum- en
maximumniveau staan.
Aanhaalmoment:
Bougie:
12,5 Nm (1,25 m·kgf, 9,0 ft·lbf)
OPMERKING:
Als geen momentsleutel beschikbaar
is, wordt de bougie correct vastgezet
door handvast te zetten en dan nog
1/4-1/2 slag verder te draaien. De
bougie moet echter zo snel mogelijk
naar het juiste aanhaalmoment wor-
den aangedraaid.
4. Installeer de bougiedop.
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-9
Page 50 of 96

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-10
1
2
3
4
5
6
7
8
9
10

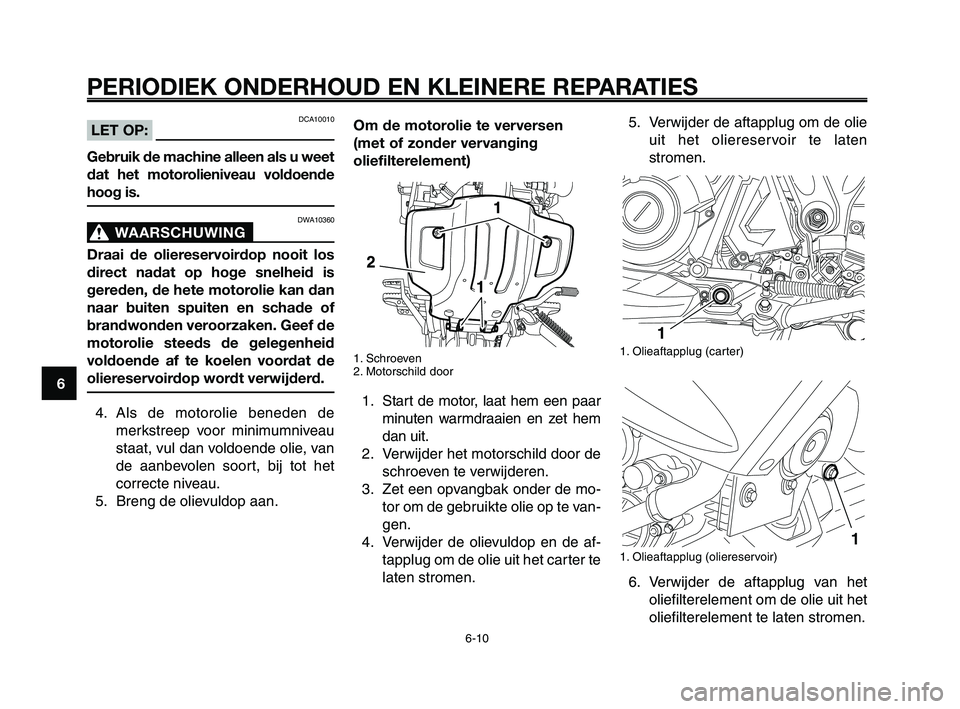

Om de motorolie te verversen
(met of zonder vervanging
oliefilterelement)
1. Schroeven
2. Motorschild door
1. Start de motor, laat hem een paar
minuten warmdraaien en zet hem
dan uit.
2. Verwijder het motorschild door de
schroeven te verwijderen.
3. Zet een opvangbak onder de mo-
tor om de gebruikte olie op te van-
gen.
4. Verwijder de olievuldop en de af-
tapplug om de olie uit het carter te
laten stromen.
5. Verwijder de aftapplug om de olie
uit het oliereservoir te laten
stromen.
1. Olieaftapplug (carter)
1. Olieaftapplug (oliereservoir)
6. Verwijder de aftapplug van het
oliefilterelement om de olie uit het
oliefilterelement te laten stromen.
1
DCA10010LET OP:
Gebruik de machine alleen als u weet
dat het motorolieniveau voldoende
hoog is.
DWA10360
WAARSCHUWING0
Draai de oliereservoirdop nooit los
direct nadat op hoge snelheid is
gereden, de hete motorolie kan dan
naar buiten spuiten en schade of
brandwonden veroorzaken. Geef de
motorolie steeds de gelegenheid
voldoende af te koelen voordat de
oliereservoirdop wordt verwijderd.
4. Als de motorolie beneden de
merkstreep voor minimumniveau
staat, vul dan voldoende olie, van
de aanbevolen soort, bij tot het
correcte niveau.
5. Breng de olievuldop aan.
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-10
