YAMAHA XT660Z 2010 Instructieboekje (in Dutch)

DWA10240
WAARSCHUWING0
Met de machine mag nooit worden
gereden terwijl de zijstandaard om-
laag staat of niet behoorlijk kan wor-
den opgetrokken (of niet omhoog
blijft), anders kan de zijstandaard de
grond raken en zo de bestuurder af-
leiden, waardoor de machine moge-
lijk onbestuurbaar wordt. Het Yama-
ha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn
verantwoordelijkheid de zijstan-
daard op te trekken alvorens weg te
rijden. Controleer dit systeem daar-
om regelmatig zoals hierna beschre-
ven en laat het repareren door een
Yamaha dealer als de werking niet
naar behoren is.

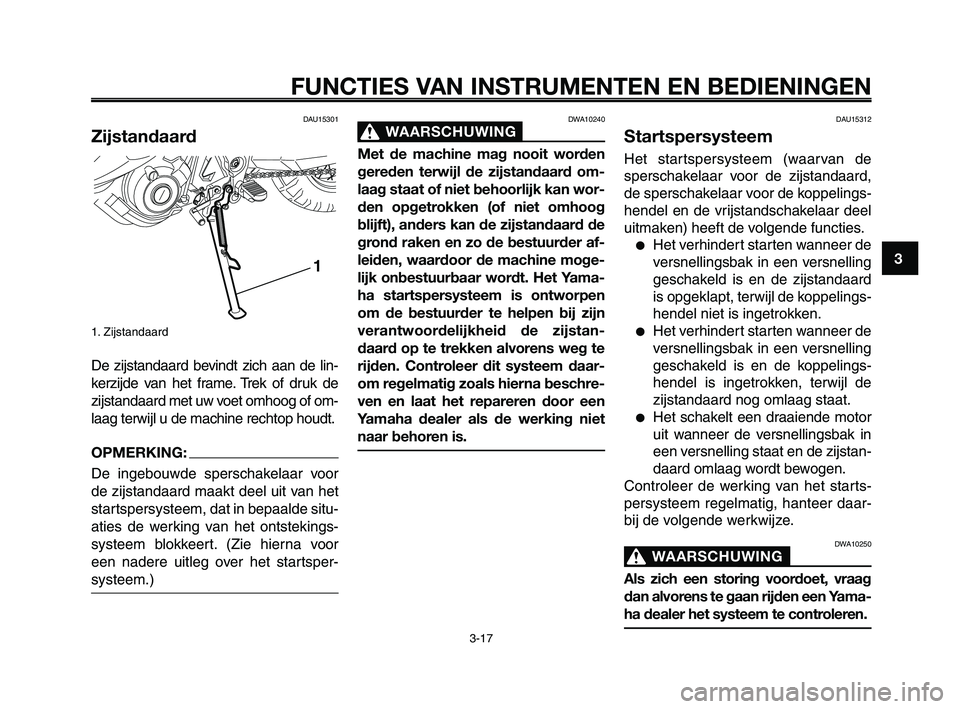

DAU15301
Zijstandaard
1. Zijstandaard
De zijstandaard bevindt zich aan de lin-
kerzijde van het frame. Trek of druk de
zijstandaard met uw voet omhoog of om-
laag terwijl u de machine rechtop houdt.
OPMERKING:
De ingebouwde sperschakelaar voor
de zijstandaard maakt deel uit van het
startspersysteem, dat in bepaalde situ-
aties de werking van het ontstekings-
systeem blokkeert. (Zie hierna voor
een nadere uitleg over het startsper-
systeem.)
1
1
2
3
4
5
6
7
8
9
10
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
DAU15312
Startspersysteem
Het startspersysteem (waarvan de
sperschakelaar voor de zijstandaard,
de sperschakelaar voor de koppelings-
hendel en de vrijstandschakelaar deel
uitmaken) heeft de volgende functies.
●Het verhindert starten wanneer de
versnellingsbak in een versnelling
geschakeld is en de zijstandaard
is opgeklapt, terwijl de koppelings-
hendel niet is ingetrokken.
●Het verhindert starten wanneer de
versnellingsbak in een versnelling
geschakeld is en de koppelings-
hendel is ingetrokken, terwijl de
zijstandaard nog omlaag staat.
●Het schakelt een draaiende motor
uit wanneer de versnellingsbak in
een versnelling staat en de zijstan-
daard omlaag wordt bewogen.
Controleer de werking van het starts-
persysteem regelmatig, hanteer daar-
bij de volgende werkwijze.
DWA10250
WAARSCHUWING0
Als zich een storing voordoet, vraag
dan alvorens te gaan rijden een Yama-
ha dealer het systeem te controleren.
XT660Z 01-03 NL 7-04-2008 16:09 Pagina 3-17

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-18
1
2
3
4
5
6
7
8
9
10

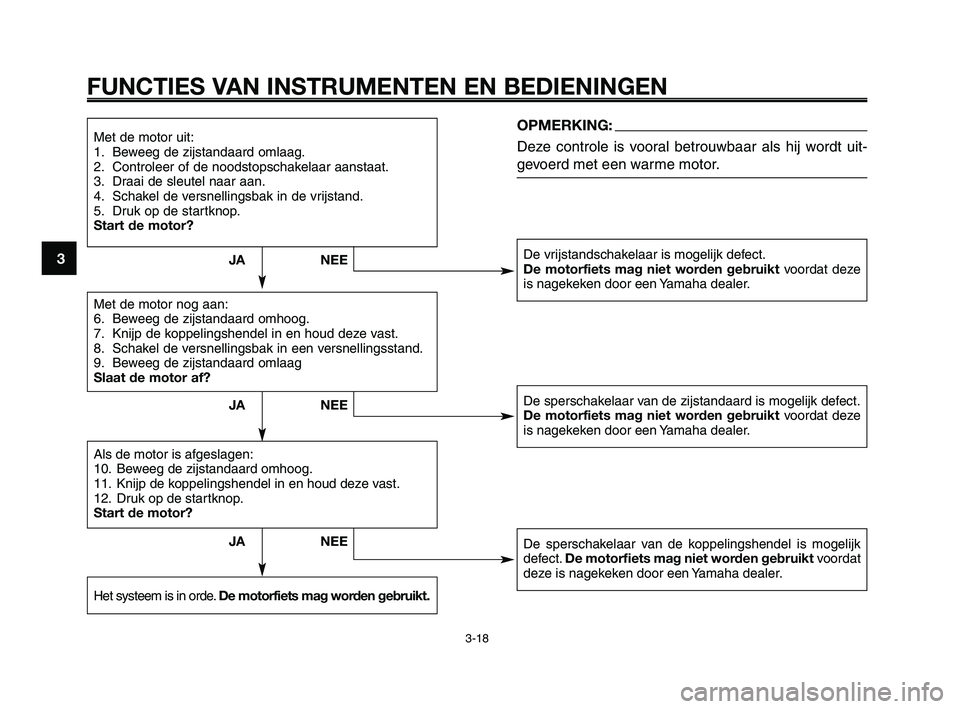

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aanstaat.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag
Slaat de motor af?
OPMERKING:
Deze controle is vooral betrouwbaar als hij wordt uit-
gevoerd met een warme motor.
De vrijstandschakelaar is mogelijk defect.
De motorfiets mag niet worden gebruiktvoordat deze
is nagekeken door een Yamaha dealer.
De sperschakelaar van de zijstandaard is mogelijk defect.
De motorfiets mag niet worden gebruiktvoordat deze
is nagekeken door een Yamaha dealer.
De sperschakelaar van de koppelingshendel is mogelijk
defect.De motorfiets mag niet worden gebruiktvoordat
deze is nagekeken door een Yamaha dealer.
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde.De motorfiets mag worden gebruikt.
JA NEE
NEE JA
NEE JA
XT660Z 01-03 NL 7-04-2008 16:09 Pagina 3-18

1
2
3
4
5
6
7
8
9
10
CONTROLES VOOR HET STARTEN
4-1

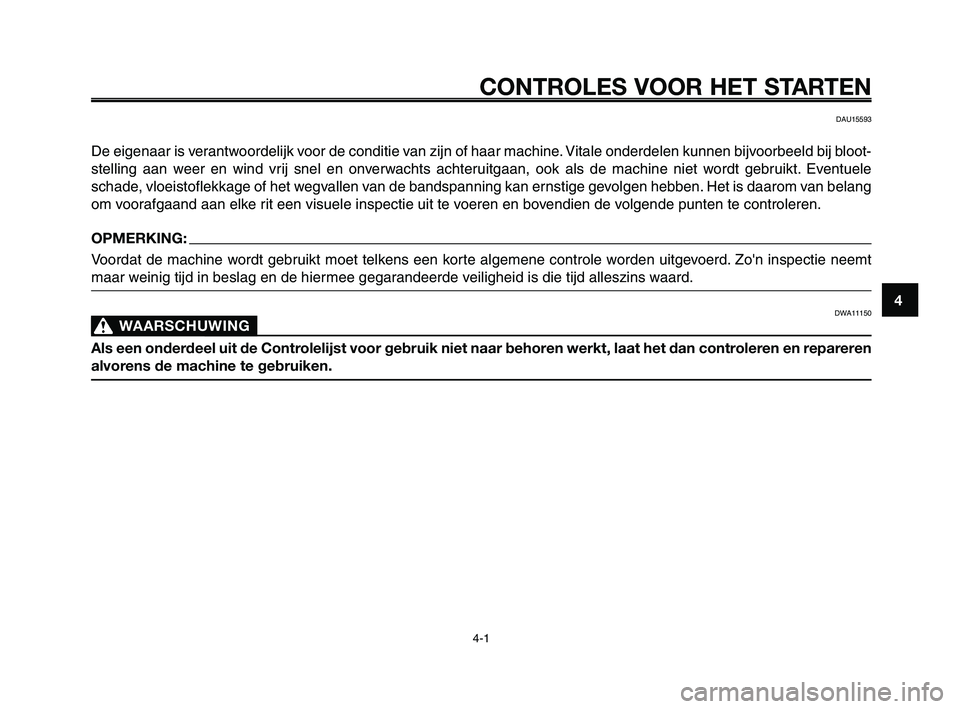

DAU15593
De eigenaar is verantwoordelijk voor de conditie van zijn of haar machine. Vitale onderdelen kunnen bijvoorbeeld bij bloot-
stelling aan weer en wind vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele
schade, vloeistoflekkage of het wegvallen van de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang
om voorafgaand aan elke rit een visuele inspectie uit te voeren en bovendien de volgende punten te controleren.
OPMERKING:
Voordat de machine wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo'n inspectie neemt
maar weinig tijd in beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard.
DWA11150
WAARSCHUWING0
Als een onderdeel uit de Controlelijst voor gebruik niet naar behoren werkt, laat het dan controleren en repareren
alvorens de machine te gebruiken.
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 1

CONTROLES VOOR HET STARTEN
4-2
1
2
3
4
5
6
7
8
9
10
ITEM
Brandstof
Motorolie
Koelvloeistof
Voorrem

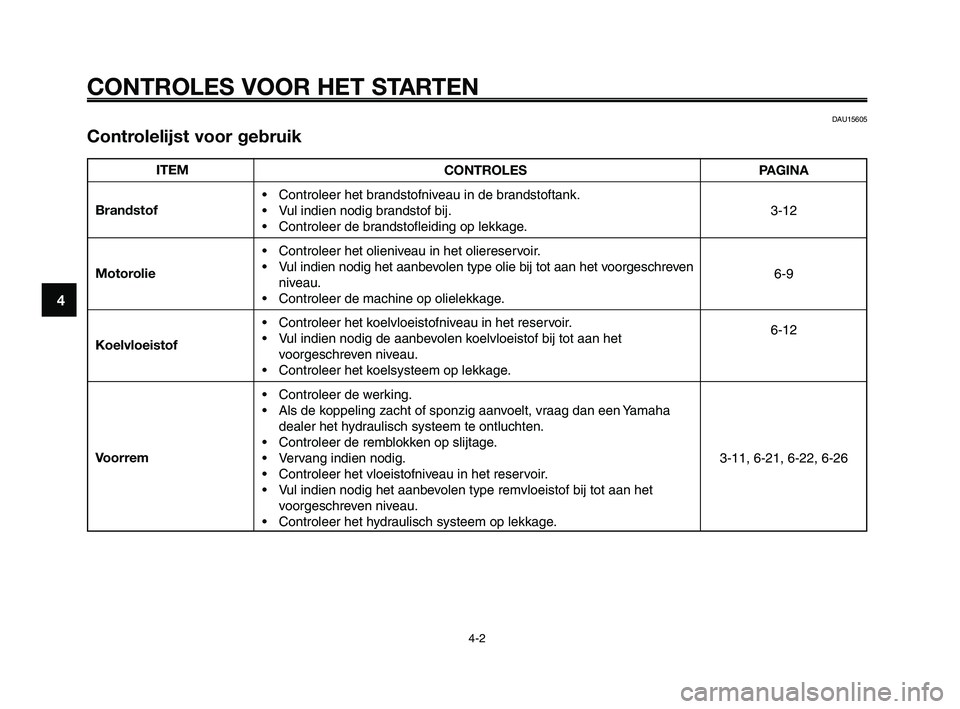

DAU15605
Controlelijst voor gebruik
CONTROLES
• Controleer het brandstofniveau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer het olieniveau in het oliereservoir.
• Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven
niveau.
• Controleer de machine op olielekkage.
• Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloeistof bij tot aan het
voorgeschreven niveau.
• Controleer het koelsysteem op lekkage.
• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha
dealer het hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het aanbevolen type remvloeistof bij tot aan het
voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage.PAGINA
3-12
6-9
6-12
3-11, 6-21, 6-22, 6-26
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 2

1
2
3
4
5
6
7
8
9
10

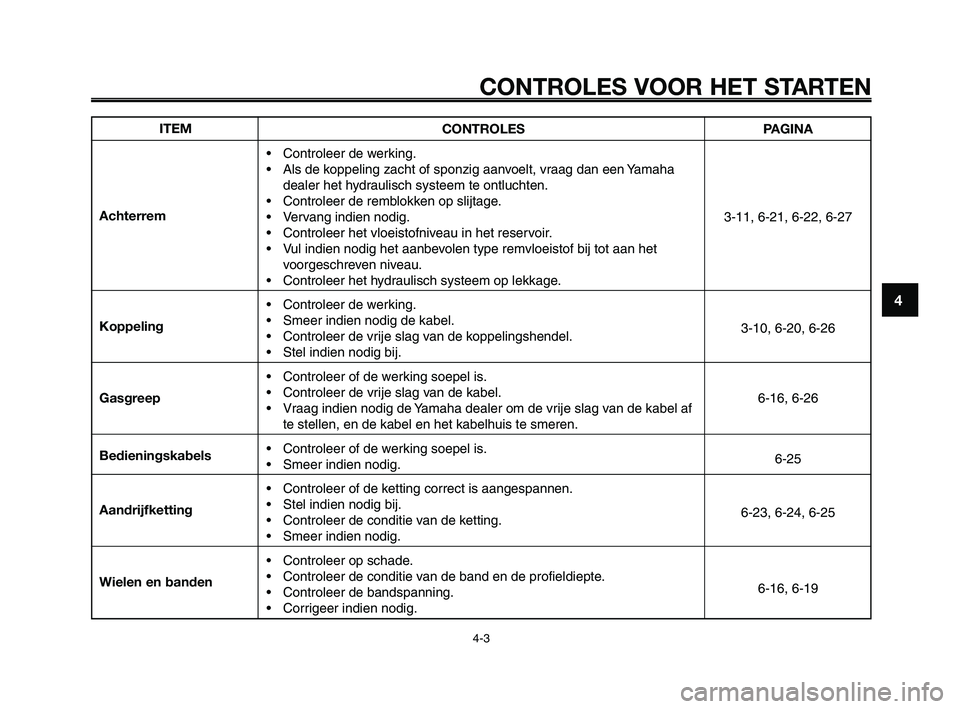

CONTROLES VOOR HET STARTEN
4-3
ITEM
Achterrem
Koppeling
Gasgreep
Bedieningskabels
Aandrijfketting
Wielen en bandenCONTROLES
• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha
dealer het hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het aanbevolen type remvloeistof bij tot aan het
voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage.
• Controleer de werking.
• Smeer indien nodig de kabel.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij.
• Controleer of de werking soepel is.
• Controleer de vrije slag van de kabel.
• Vraag indien nodig de Yamaha dealer om de vrije slag van de kabel af
te stellen, en de kabel en het kabelhuis te smeren.
• Controleer of de werking soepel is.
• Smeer indien nodig.
• Controleer of de ketting correct is aangespannen.
• Stel indien nodig bij.
• Controleer de conditie van de ketting.
• Smeer indien nodig.
• Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig.PAGINA
3-11, 6-21, 6-22, 6-27
3-10, 6-20, 6-26
6-16, 6-26
6-25
6-23, 6-24, 6-25
6-16, 6-19
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 3

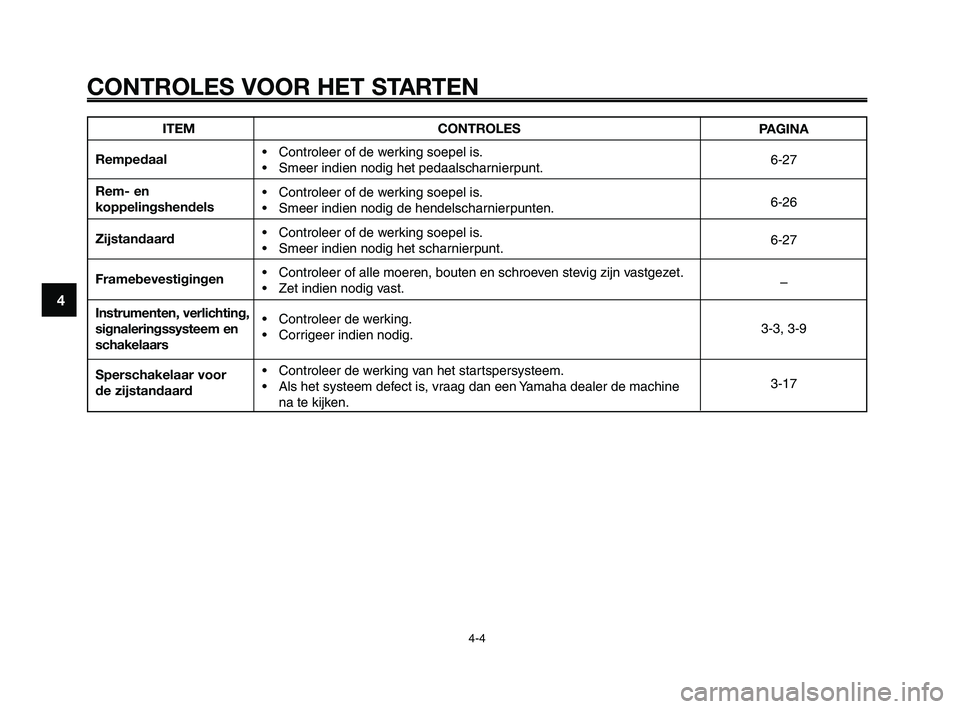

CONTROLES VOOR HET STARTEN
4-4
1
2
3
4
5
6
7
8
9
10
ITEM
Rempedaal
Rem- en
koppelingshendels
Zijstandaard
Framebevestigingen
Instrumenten, verlichting,
signaleringssysteem en
schakelaars
Sperschakelaar voor
de zijstandaardCONTROLES
• Controleer of de werking soepel is.
• Smeer indien nodig het pedaalscharnierpunt.
• Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.
• Controleer of de werking soepel is.
• Smeer indien nodig het scharnierpunt.
• Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet indien nodig vast.
• Controleer de werking.
• Corrigeer indien nodig.
• Controleer de werking van het startspersysteem.
• Als het systeem defect is, vraag dan een Yamaha dealer de machine
na te kijken.PAGINA
6-27
6-26
6-27
–
3-3, 3-9
3-17
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 4

1
2
3
4
5
6
7
8
9
10

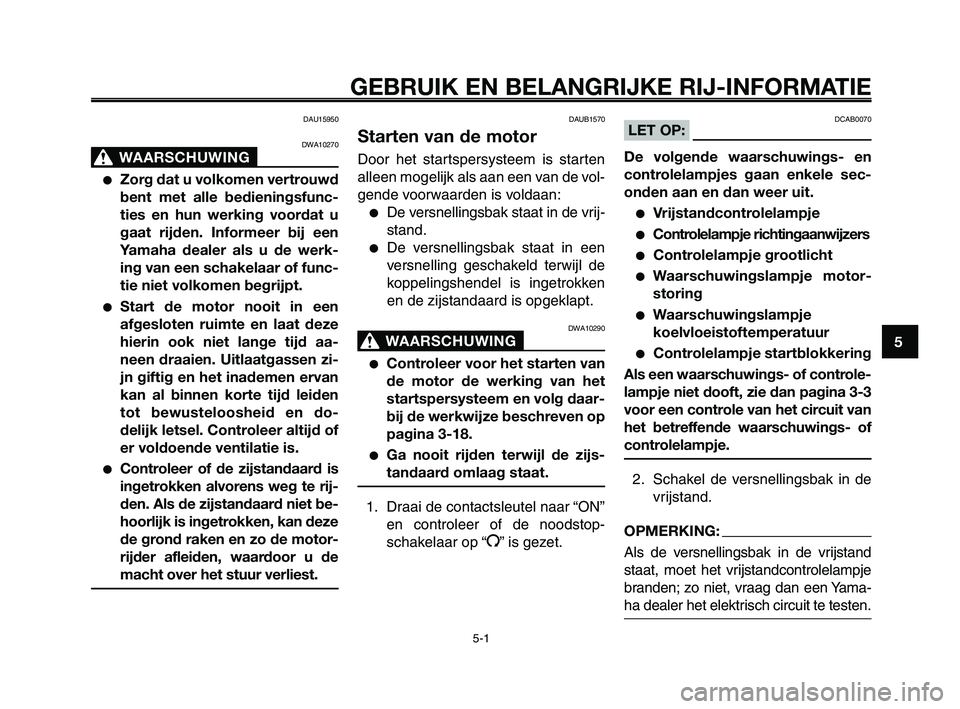

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
DAU15950
DWA10270
WAARSCHUWING0
●Zorg dat u volkomen vertrouwd
bent met alle bedieningsfunc-
ties en hun werking voordat u
gaat rijden. Informeer bij een
Yamaha dealer als u de werk-
ing van een schakelaar of func-
tie niet volkomen begrijpt.
●Start de motor nooit in een
afgesloten ruimte en laat deze
hierin ook niet lange tijd aa-
neen draaien. Uitlaatgassen zi-
jn giftig en het inademen ervan
kan al binnen korte tijd leiden
tot bewusteloosheid en do-
delijk letsel. Controleer altijd of
er voldoende ventilatie is.
●Controleer of de zijstandaard is
ingetrokken alvorens weg te rij-
den. Als de zijstandaard niet be-
hoorlijk is ingetrokken, kan deze
de grond raken en zo de motor-
rijder afleiden, waardoor u de
macht over het stuur verliest.
DAUB1570
Starten van de motor
Door het startspersysteem is starten
alleen mogelijk als aan een van de vol-
gende voorwaarden is voldaan:
●De versnellingsbak staat in de vrij-
stand.
●De versnellingsbak staat in een
versnelling geschakeld terwijl de
koppelingshendel is ingetrokken
en de zijstandaard is opgeklapt.
DWA10290
WAARSCHUWING0
●Controleer voor het starten van
de motor de werking van het
startspersysteem en volg daar-
bij de werkwijze beschreven op
pagina 3-18.
●Ga nooit rijden terwijl de zijs-
tandaard omlaag staat.
1. Draai de contactsleutel naar “ON”
en controleer of de noodstop-
schakelaar op “
I” is gezet.
DCAB0070LET OP:
De volgende waarschuwings- en
controlelampjes gaan enkele sec-
onden aan en dan weer uit.
●Vrijstandcontrolelampje
●Controlelampje richtingaanwijzers
●Controlelampje grootlicht
●Waarschuwingslampje motor-
storing
●Waarschuwingslampje
koelvloeistoftemperatuur
●Controlelampje startblokkering
Als een waarschuwings- of controle-
lampje niet dooft, zie dan pagina 3-3
voor een controle van het circuit van
het betreffende waarschuwings- of
controlelampje.
2. Schakel de versnellingsbak in de
vrijstand.
OPMERKING:
Als de versnellingsbak in de vrijstand
staat, moet het vrijstandcontrolelampje
branden; zo niet, vraag dan een Yama-
ha dealer het elektrisch circuit te testen.
5-1
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 5-1

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
3. Start de motor door de startknop
in te drukken.
OPMERKING:
Als de motor niet wil starten, laat dan
de startknop los, wacht een paar sec-
onden en probeer het dan opnieuw.
Iedere startpoging moet zo kort mo-
gelijk duren om de accu te sparen.
Laat de startmotor nooit langer dan 10
seconden aaneen draaien.
DCA11040LET OP:
Trek nooit snel op terwijl de motor
nog koud is, dit verkort de levens-
duur van de motor!
OPMERKING:
De motor is voldoende warm als deze
snel reageert op de gasbediening.

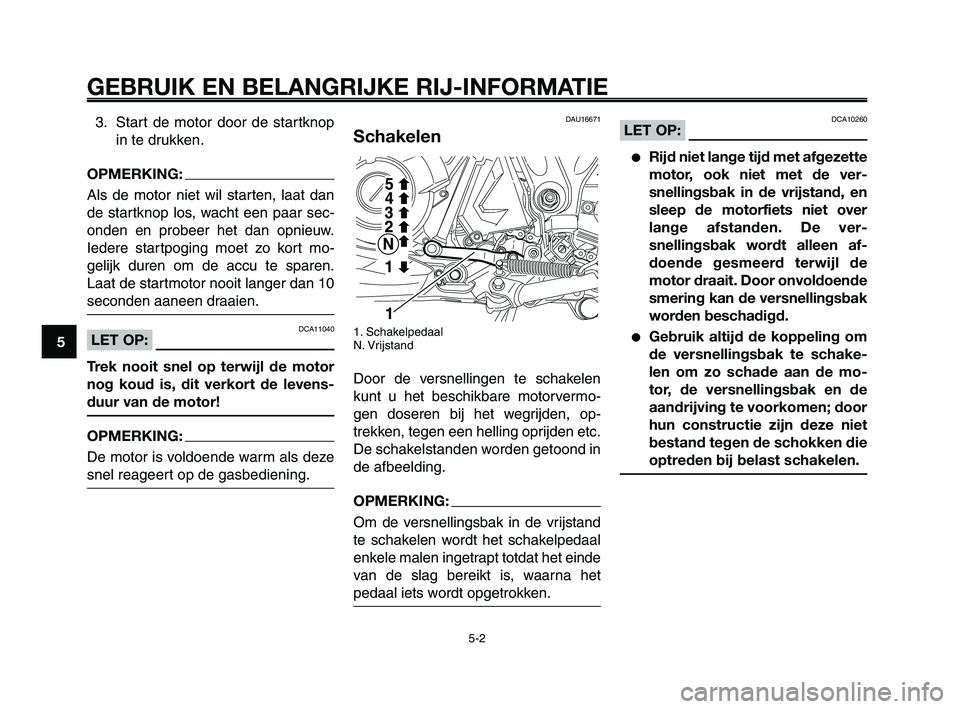

DAU16671
Schakelen
1. Schakelpedaal
N. Vrijstand
Door de versnellingen te schakelen
kunt u het beschikbare motorvermo-
gen doseren bij het wegrijden, op-
trekken, tegen een helling oprijden etc.
De schakelstanden worden getoond in
de afbeelding.
OPMERKING:
Om de versnellingsbak in de vrijstand
te schakelen wordt het schakelpedaal
enkele malen ingetrapt totdat het einde
van de slag bereikt is, waarna het
pedaal iets wordt opgetrokken.
DCA10260LET OP:
●Rijd niet lange tijd met afgezette
motor, ook niet met de ver-
snellingsbak in de vrijstand, en
sleep de motorfiets niet over
lange afstanden. De ver-
snellingsbak wordt alleen af-
doende gesmeerd terwijl de
motor draait. Door onvoldoende
smering kan de versnellingsbak
worden beschadigd.
●Gebruik altijd de koppeling om
de versnellingsbak te schake-
len om zo schade aan de mo-
tor, de versnellingsbak en de
aandrijving te voorkomen; door
hun constructie zijn deze niet
bestand tegen de schokken die
optreden bij belast schakelen.
5-2
1
2
3
4
5
6
7
8
9
10
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 5-2

1
2
3
4
5
6
7
8
9
10

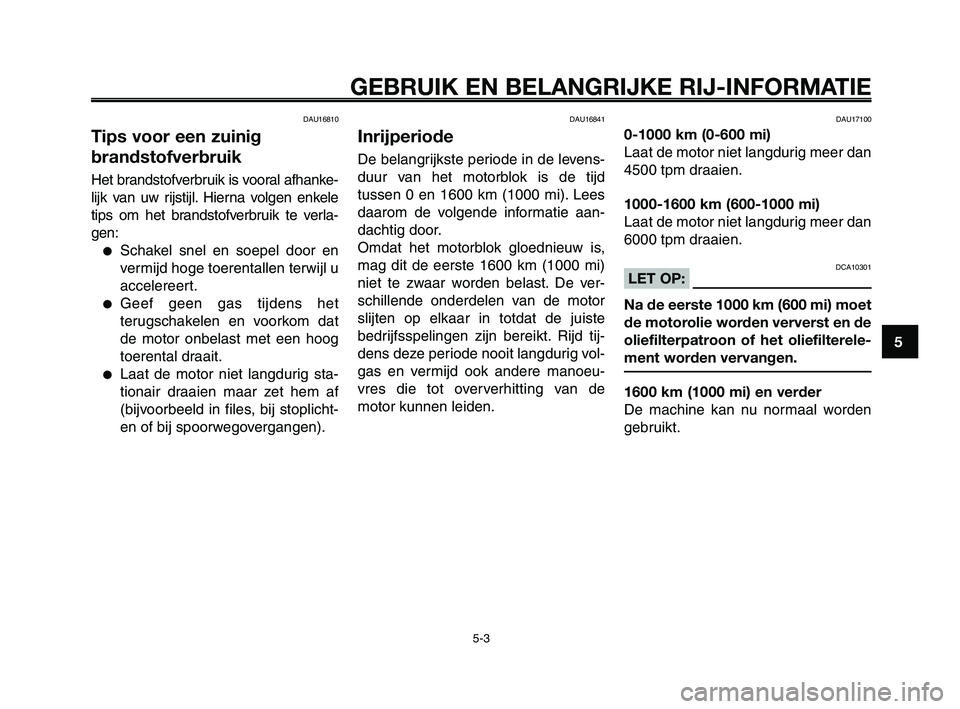

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
DAU16810
Tips voor een zuinig
brandstofverbruik
Het brandstofverbruik is vooral afhanke-
lijk van uw rijstijl. Hierna volgen enkele
tips om het brandstofverbruik te verla-
gen:
●Schakel snel en soepel door en
vermijd hoge toerentallen terwijl u
accelereert.
●Geef geen gas tijdens het
terugschakelen en voorkom dat
de motor onbelast met een hoog
toerental draait.
●Laat de motor niet langdurig sta-
tionair draaien maar zet hem af
(bijvoorbeeld in files, bij stoplicht-
en of bij spoorwegovergangen).
DAU16841
Inrijperiode
De belangrijkste periode in de levens-
duur van het motorblok is de tijd
tussen 0 en 1600 km (1000 mi). Lees
daarom de volgende informatie aan-
dachtig door.
Omdat het motorblok gloednieuw is,
mag dit de eerste 1600 km (1000 mi)
niet te zwaar worden belast. De ver-
schillende onderdelen van de motor
slijten op elkaar in totdat de juiste
bedrijfsspelingen zijn bereikt. Rijd tij-
dens deze periode nooit langdurig vol-
gas en vermijd ook andere manoeu-
vres die tot oververhitting van de
motor kunnen leiden.
DAU17100
0-1000 km (0-600 mi)
Laat de motor niet langdurig meer dan
4500 tpm draaien.
1000-1600 km (600-1000 mi)
Laat de motor niet langdurig meer dan
6000 tpm draaien.
DCA10301LET OP:
Na de eerste 1000 km (600 mi) moet
de motorolie worden ververst en de
oliefilterpatroon of het oliefilterele-
ment worden vervangen.
1600 km (1000 mi) en verder
De machine kan nu normaal worden
gebruikt.
5-3
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 5-3

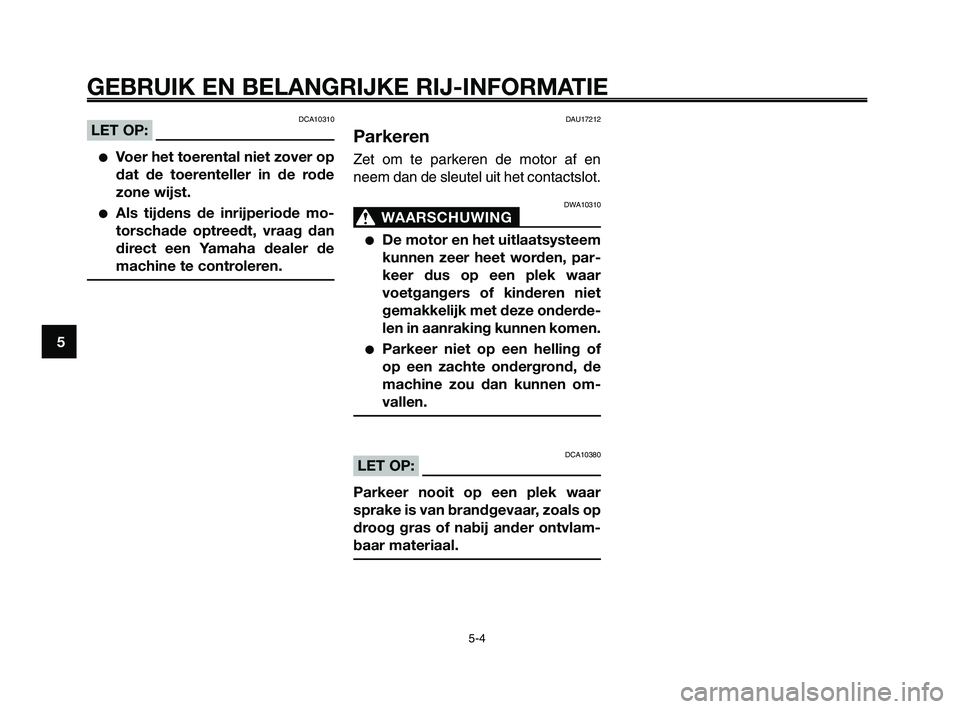

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
DCA10310LET OP:
●Voer het toerental niet zover op
dat de toerenteller in de rode
zone wijst.
●Als tijdens de inrijperiode mo-
torschade optreedt, vraag dan
direct een Yamaha dealer de
machine te controleren.
5-4
1
2
3
4
5
6
7
8
9
10
DAU17212
Parkeren
Zet om te parkeren de motor af en
neem dan de sleutel uit het contactslot.
DWA10310
WAARSCHUWING0
●De motor en het uitlaatsysteem
kunnen zeer heet worden, par-
keer dus op een plek waar
voetgangers of kinderen niet
gemakkelijk met deze onderde-
len in aanraking kunnen komen.
●Parkeer niet op een helling of
op een zachte ondergrond, de
machine zou dan kunnen om-
vallen.
DCA10380LET OP:
Parkeer nooit op een plek waar
sprake is van brandgevaar, zoals op
droog gras of nabij ander ontvlam-
baar materiaal.
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 5-4
