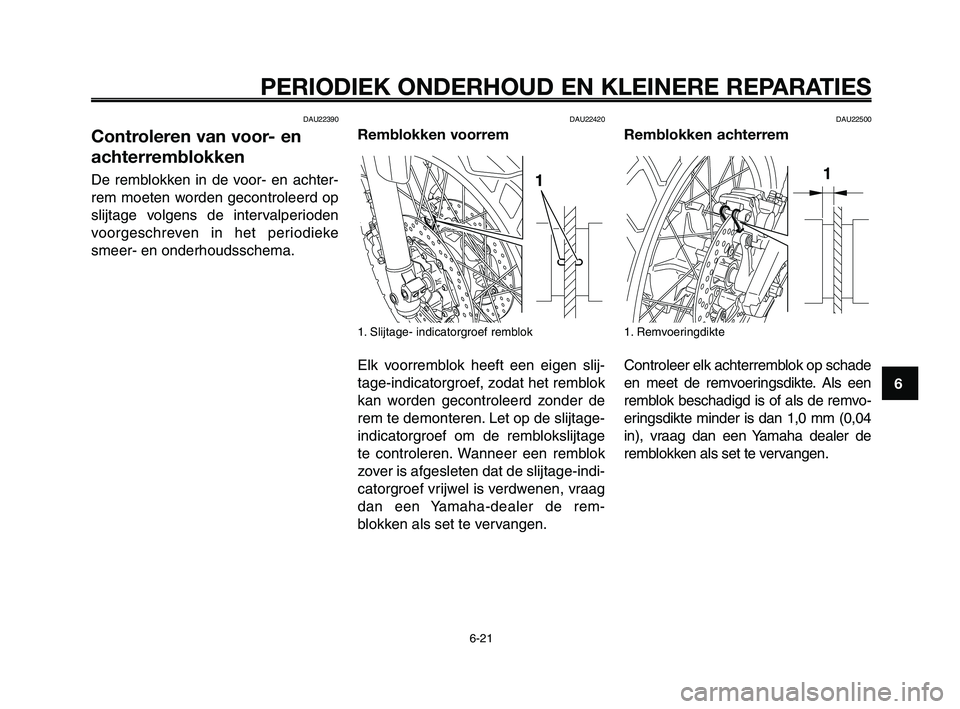

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-21
DAU22390
Controleren van voor- en
achterremblokken
De remblokken in de voor- en achter-
rem moeten worden gecontroleerd op
slijtage volgens de intervalperioden
voorgeschreven in het periodieke
smeer- en onderhoudsschema.
DAU22420
Remblokken voorrem
1. Slijtage- indicatorgroef remblok
Elk voorremblok heeft een eigen slij-
tage-indicatorgroef, zodat het remblok
kan worden gecontroleerd zonder de
rem te demonteren. Let op de slijtage-
indicatorgroef om de remblokslijtage
te controleren. Wanneer een remblok
zover is afgesleten dat de slijtage-indi-
catorgroef vrijwel is verdwenen, vraag
dan een Yamaha-dealer de rem-
blokken als set te vervangen.
DAU22500
Remblokken achterrem
1. Remvoeringdikte
Controleer elk achterremblok op schade
en meet de remvoeringsdikte. Als een
remblok beschadigd is of als de remvo-
eringsdikte minder is dan 1,0 mm (0,04
in), vraag dan een Yamaha dealer de
remblokken als set te vervangen.
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-21

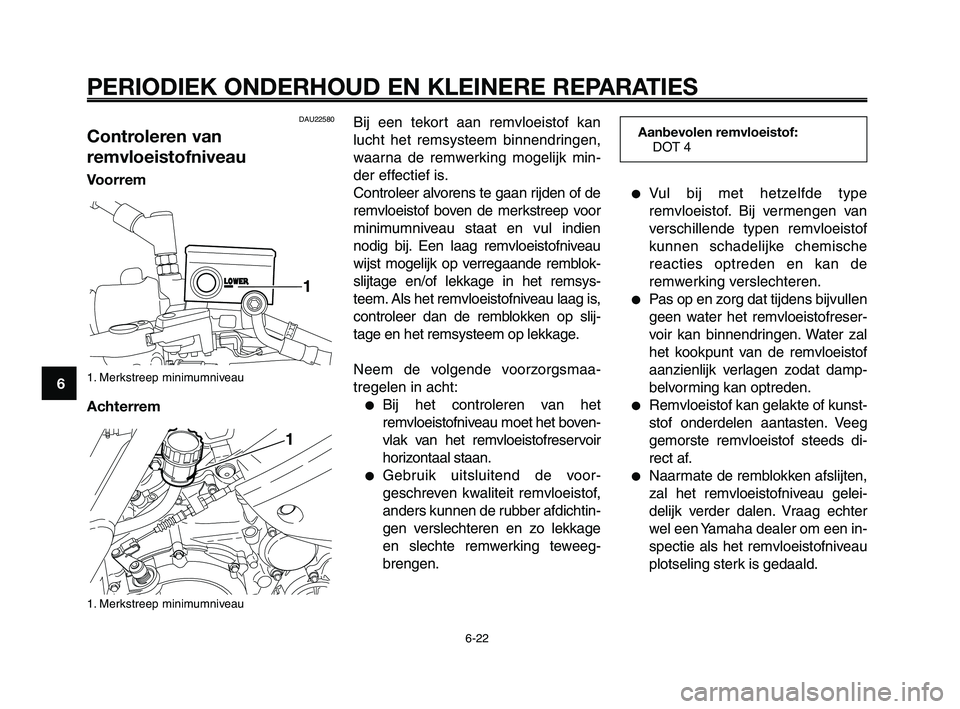

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-22
1
2
3
4
5
6
7
8
9
10
Bij een tekort aan remvloeistof kan
lucht het remsysteem binnendringen,
waarna de remwerking mogelijk min-
der effectief is.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor
minimumniveau staat en vul indien
nodig bij. Een laag remvloeistofniveau
wijst mogelijk op verregaande remblok-
slijtage en/of lekkage in het remsys-
teem. Als het remvloeistofniveau laag is,
controleer dan de remblokken op slij-
tage en het remsysteem op lekkage.
Neem de volgende voorzorgsmaa-
tregelen in acht:
●Bij het controleren van het
remvloeistofniveau moet het boven-
vlak van het remvloeistofreservoir
horizontaal staan.
●Gebruik uitsluitend de voor-
geschreven kwaliteit remvloeistof,
anders kunnen de rubber afdichtin-
gen verslechteren en zo lekkage
en slechte remwerking teweeg-
brengen.
●Vul bij met hetzelfde type
remvloeistof. Bij vermengen van
verschillende typen remvloeistof
kunnen schadelijke chemische
reacties optreden en kan de
remwerking verslechteren.
●Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreser-
voir kan binnendringen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verlagen zodat damp-
belvorming kan optreden.
●Remvloeistof kan gelakte of kunst-
stof onderdelen aantasten. Veeg
gemorste remvloeistof steeds di-
rect af.
●Naarmate de remblokken afslijten,
zal het remvloeistofniveau gelei-
delijk verder dalen. Vraag echter
wel een Yamaha dealer om een in-
spectie als het remvloeistofniveau
plotseling sterk is gedaald.
Aanbevolen remvloeistof:
DOT 4
DAU22580
Controleren van
remvloeistofniveau
Voorrem
1. Merkstreep minimumniveau
Achterrem
1. Merkstreep minimumniveau
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-22

1
2
3
4
5
6
7
8
9
10
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
DAU22730
Verversen van remvloeistof
Vraag een Yamaha dealer de
remvloeistof te verversen volgens de in-
tervalperioden voorgeschreven onder
OPMERKING in het periodieke smeer-
en onderhoudsschema. Laat bovendien
de olie-keerringen van de hoofdremcilin-
ders en de remklauwen en de remslan-
gen vervangen volgens de intervalperio-
den of wanneer ze lekken of zijn
beschadigd.
●Oliekeerringen: Vervang elke
twee jaar.
●Remslangen: Vervang elke vier
jaar.
DAU22760
Spanning aandrijfketting
De spanning van de aandrijfketting
moet voorafgaand aan elke rit worden
gecontroleerd en indien nodig worden
bijgesteld.
DAU22783
Aandrijfketting controleren op
spanning
1. Spanning aandrijfketting
1. Zet de motorfiets op de zijstan-
daard.
OPMERKING:
Bij het controleren en instellen van de
spanning van de aandrijfketting mag
er geen gewicht op de motorfiets
rusten.
2. Schakel de versnellingsbak in de
vrijstand.
3. Draai het achterwiel door de mo-
torfiets te duwen en vind zo het
strakste gedeelte in de aandrijfket-
ting; meet nu de spanning van de
ketting zoals afgebeeld.
4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
OPMERKING:
Bij het controleren van de spanning van
de aandrijfketting mag de kettingspan-
ner de aandrijfketting niet raken.
Spanning aandrijfketting:
50,0-60,0 mm (1,96-2,36 in)
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-23

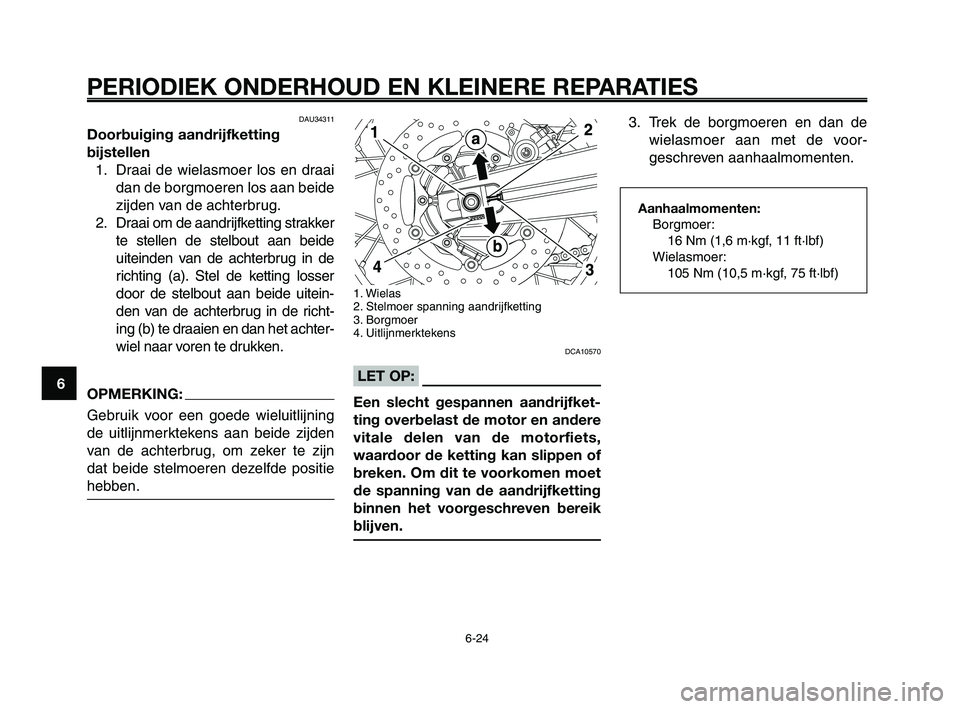

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
1
2
3
4
5
6
7
8
9
10
1. Wielas
2. Stelmoer spanning aandrijfketting
3. Borgmoer
4. Uitlijnmerktekens
DCA10570
LET OP:
Een slecht gespannen aandrijfket-
ting overbelast de motor en andere
vitale delen van de motorfiets,
waardoor de ketting kan slippen of
breken. Om dit te voorkomen moet
de spanning van de aandrijfketting
binnen het voorgeschreven bereik
blijven.
3. Trek de borgmoeren en dan de
wielasmoer aan met de voor-
geschreven aanhaalmomenten.
Aanhaalmomenten:
Borgmoer:
16 Nm (1,6 m·kgf, 11 ft·lbf)
Wielasmoer:
105 Nm (10,5 m·kgf, 75 ft·lbf)
DAU34311
Doorbuiging aandrijfketting
bijstellen
1. Draai de wielasmoer los en draai
dan de borgmoeren los aan beide
zijden van de achterbrug.
2. Draai om de aandrijfketting strakker
te stellen de stelbout aan beide
uiteinden van de achterbrug in de
richting (a). Stel de ketting losser
door de stelbout aan beide uitein-
den van de achterbrug in de richt-
ing (b) te draaien en dan het achter-
wiel naar voren te drukken.
OPMERKING:
Gebruik voor een goede wieluitlijning
de uitlijnmerktekens aan beide zijden
van de achterbrug, om zeker te zijn
dat beide stelmoeren dezelfde positie
hebben.
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-24

1
2
3
4
5
6
7
8
9
10
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
DAU23022
Reinigen en smeren van de
aandrijfketting
De aandrijfketting moet worden gere-
inigd en gesmeerd volgens de inter-
valperioden zoals voorgeschreven in
het periodieke smeer- en onderhoudss-
chema, anders zal de ketting snel sli-
jten, met name in vochtige of stoffige
gebieden. Onderhoud de ketting als vol-
gt.
DCA10581LET OP:
De aandrijfketting moet worden
gesmeerd nadat de motorfiets is
gewassen of ermee in de regen is
gereden.
1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje.
DCA11120LET OP:
Om beschadiging van de o-ringen
te voorkomen, mag de aandrijfket-
ting niet worden gereinigd met een
stoomreiniger of hogedrukreiniger
of met niet-geschikte ontvetters.2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig
met speciale smering voor o-ring
kettingen.
DCA11110LET OP:
Gebruik geen motorolie of andere
smeermiddelen voor de aandrijfket-
ting, deze bevatten mogelijk to-
evoegingen die de o-ringen kunnen
beschadigen.
DAU23100
Controleren en smeren van
kabels
De werking van alle bedieningskabels
en de conditie van alle kabels moet
voorafgaand aan elke rit worden gecon-
troleerd en de kabel en kabeleinden
moeten indien nodig worden gesmeerd.
Vraag een Yamaha dealer een kabel te
controleren of te vervangen wanneer
deze is beschadigd of niet soepel be-
weegt.
Aanbevolen smeermiddel:
Motorolie
DWA10720
WAARSCHUWING0
Bij schade aan de buitenkabel kan
de goede werking van de kabel
worden belemmerd en kan de bin-
nenkabel gaan roesten. Vervang
een beschadigde kabel zo snel mo-
gelijk om onveilige condities te
voorkomen.
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-25

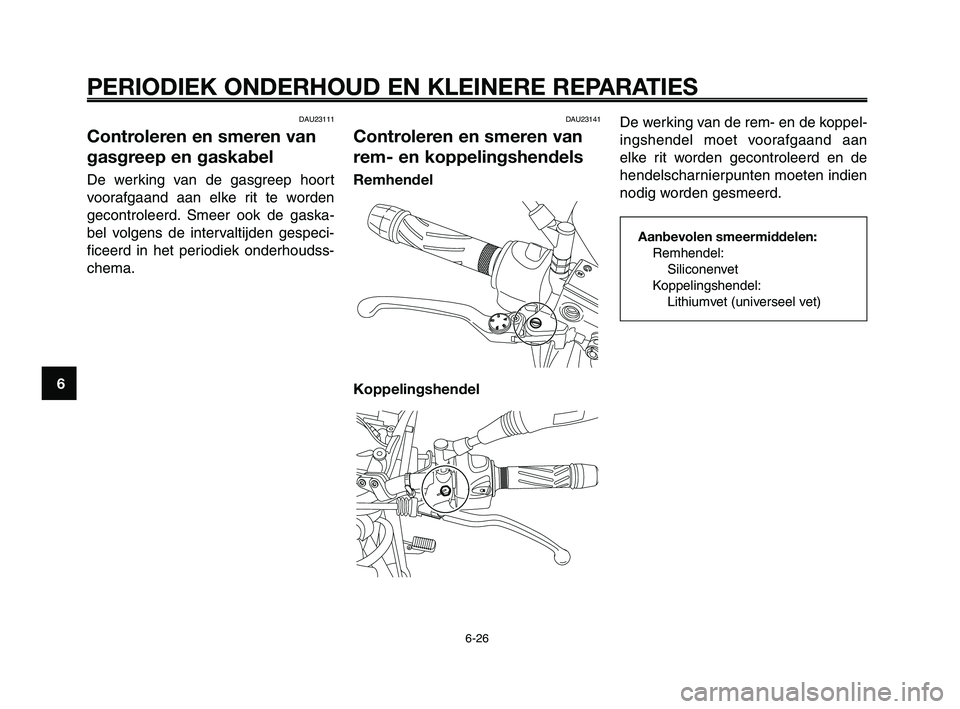

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
1
2
3
4
5
6
7
8
9
10
De werking van de rem- en de koppel-
ingshendel moet voorafgaand aan
elke rit worden gecontroleerd en de
hendelscharnierpunten moeten indien
nodig worden gesmeerd.
Aanbevolen smeermiddelen:
Remhendel:
Siliconenvet
Koppelingshendel:
Lithiumvet (universeel vet)
DAU23111
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort
voorafgaand aan elke rit te worden
gecontroleerd. Smeer ook de gaska-
bel volgens de intervaltijden gespeci-
ficeerd in het periodiek onderhoudss-
chema.
DAU23141
Controleren en smeren van
rem- en koppelingshendels
Remhendel
Koppelingshendel
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-26

1
2
3
4
5
6
7
8
9
10

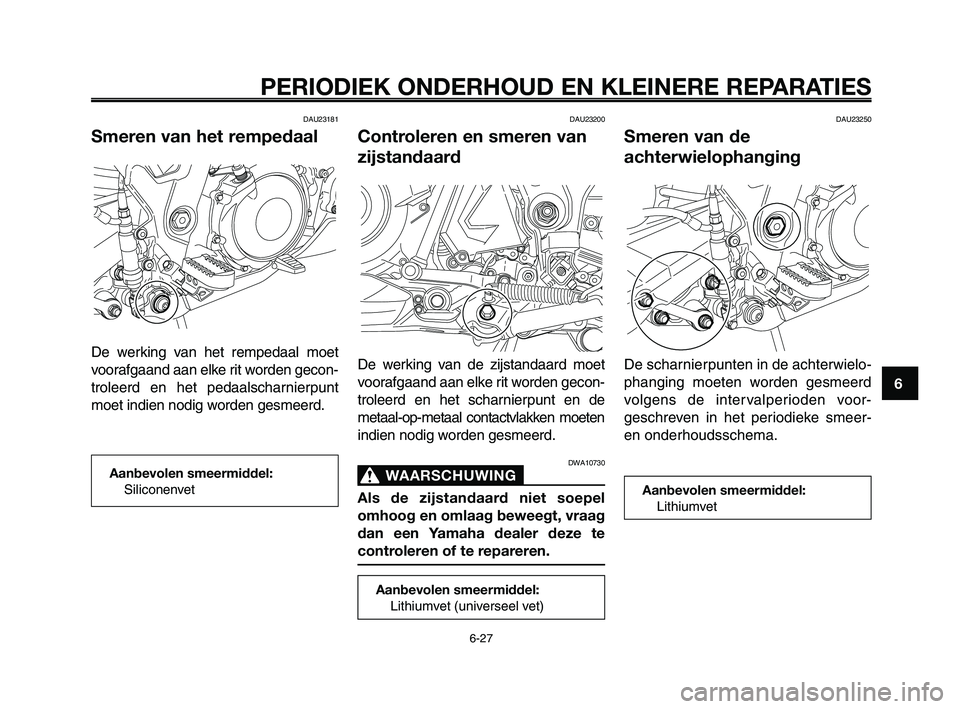

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
DAU23181
Smeren van het rempedaal
De werking van het rempedaal moet
voorafgaand aan elke rit worden gecon-
troleerd en het pedaalscharnierpunt
moet indien nodig worden gesmeerd.
Aanbevolen smeermiddel:
Siliconenvet
DAU23200
Controleren en smeren van
zijstandaard
De werking van de zijstandaard moet
voorafgaand aan elke rit worden gecon-
troleerd en het scharnierpunt en de
metaal-op-metaal contactvlakken moeten
indien nodig worden gesmeerd.
DWA10730
WAARSCHUWING0
Als de zijstandaard niet soepel
omhoog en omlaag beweegt, vraag
dan een Yamaha dealer deze te
controleren of te repareren.
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
DAU23250
Smeren van de
achterwielophanging
De scharnierpunten in de achterwielo-
phanging moeten worden gesmeerd
volgens de intervalperioden voor-
geschreven in het periodieke smeer-
en onderhoudsschema.
Aanbevolen smeermiddel:
Lithiumvet
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-27

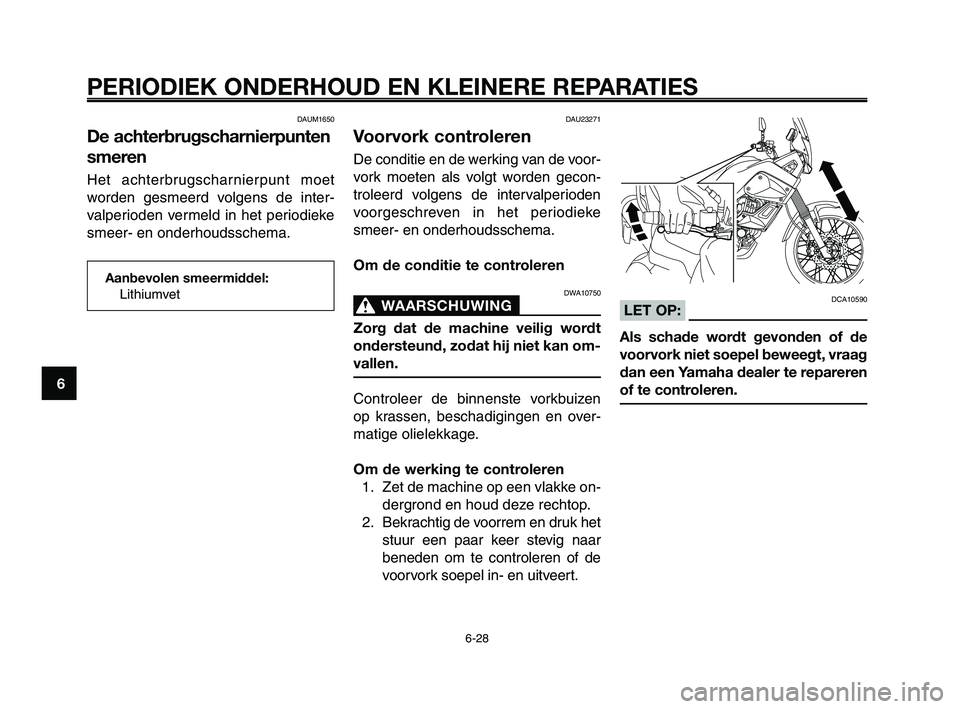

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
1
2
3
4
5
6
7
8
9
10
DAU23271
Voorvork controleren
De conditie en de werking van de voor-
vork moeten als volgt worden gecon-
troleerd volgens de intervalperioden
voorgeschreven in het periodieke
smeer- en onderhoudsschema.
Om de conditie te controleren
DWA10750
WAARSCHUWING0
Zorg dat de machine veilig wordt
ondersteund, zodat hij niet kan om-
vallen.
Controleer de binnenste vorkbuizen
op krassen, beschadigingen en over-
matige olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke on-
dergrond en houd deze rechtop.
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar
beneden om te controleren of de
voorvork soepel in- en uitveert.
DCA10590LET OP:
Als schade wordt gevonden of de
voorvork niet soepel beweegt, vraag
dan een Yamaha dealer te repareren
of te controleren.
DAUM1650
De achterbrugscharnierpunten
smeren
Het achterbrugscharnierpunt moet
worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
Aanbevolen smeermiddel:
Lithiumvet
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-28

1
2
3
4
5
6
7
8
9
10
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
DAU23280
Controle van stuursysteem
Losse of versleten balhoofdlagers kun-
nen gevaarlijk zijn. De werking van het
stuur moet als volgt worden gecon-
troleerd volgens de intervalperioden
voorgeschreven in het periodieke
smeer- en onderhoudsschema.
1. Plaats een standaard onder de
motor zodat het voorwiel los is
van de grond.
DWA10750
WAARSCHUWING0
Zorg dat de machine veilig wordt
ondersteund, zodat hij niet kan om-
vallen.
2. Houd de voorvorkpoten beet bij
het ondereinde en probeer ze naar
voren en achteren te bewegen. Als
speling kan worden gevoeld, vraag
dan een Yamaha dealer het stu-
ursysteem te testen.DAU23290
Controleren van wiellagers
De voor- en achterwiellagers moeten
worden gecontroleerd volgens de inter-
valperioden voorgeschreven in het peri-
odieke smeer- en onderhoudsschema.
Als de wielnaaf speling vertoont of het
wiel niet soepel draait, vraag dan een
Yamaha dealer de wiellagers te control-
eren.
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-29

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
1
2
3
4
5
6
7
8
9
10
DWA10760
WAARSCHUWING0
●Elektrolyt is giftig en gevaarlijk
omdat het zwavelzuur bevat,
een stof die ernstige brand-
wonden veroorzaakt. Vermijd
contact met de huid, ogen of
kleding en bescherm uw ogen
altijd bij werkzaamheden nabij
accu's. Voer als volgt EERSTE
HULP uit als er lichamelijk con-
tact is geweest met elektrolyt.
•UITWENDIG: Spoel overvloedig
met water.
•INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
•OGEN: Spoel gedurende 15
minuten met water en roep
direct medische hulp in.
●Accu's produceren het ex-
plosieve waterstofgas. Houd
daarom vonken, open vuur,
sigaretten e.d. uit de buurt van
de accu en zorg voor voldoende
ventilatie bij acculaden in een
afgesloten ruimte.
●HOUD DEZE EN ALLE ACCU'S
BUITEN BEREIK VAN KINDEREN.
DAUB1430
Accu
Dit model is uitgerust met een perma-
nent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is.
De elektrolyt hoeft niet te worden
gecontroleerd en er hoeft geen gedis-
tilleerd water te worden bijgevuld.
DCA10620LET OP:
Probeer nooit om celafdichtingen
op de accu te verwijderen, hierdoor
kan permanente schade aan de ac-
cu worden toegebracht.

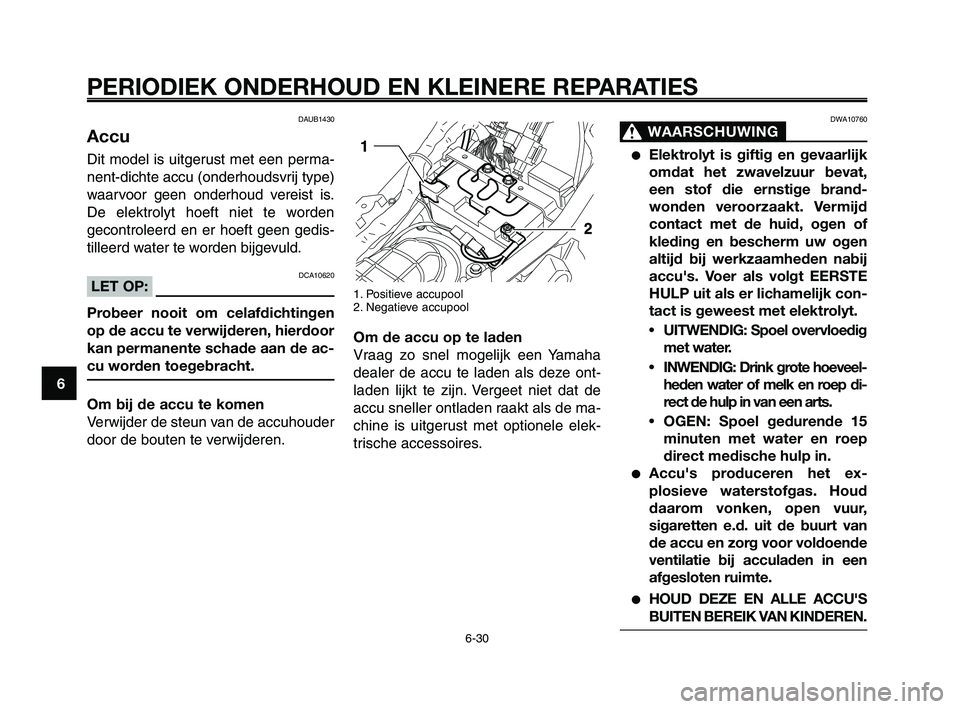

Om bij de accu te komen
Verwijder de steun van de accuhouder
door de bouten te verwijderen.
1. Positieve accupool
2. Negatieve accupool
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha
dealer de accu te laden als deze ont-
laden lijkt te zijn. Vergeet niet dat de
accu sneller ontladen raakt als de ma-
chine is uitgerust met optionele elek-
trische accessoires.
XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-30
