DESCRIZIONE
1
2
3
4
5
6
7
8
9
2-1

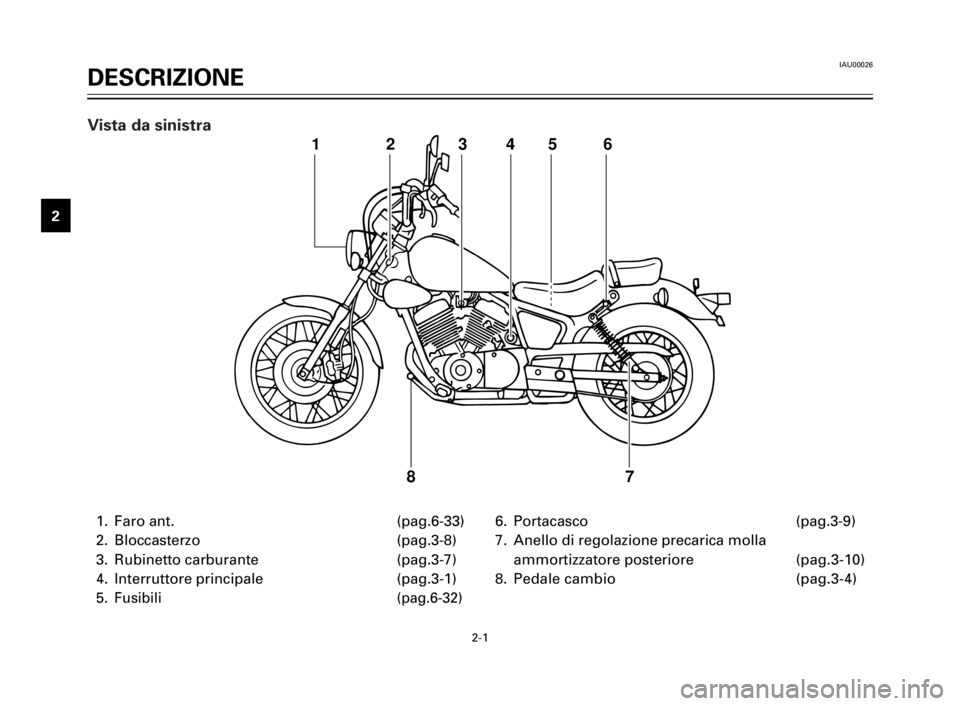

1. Faro ant. (pag.6-33)
2. Bloccasterzo (pag.3-8)
3. Rubinetto carburante (pag.3-7)
4. Interruttore principale (pag.3-1)
5.
Fusibili (pag.6-32)
6. Portacasco (pag.3-9)
7. Anello di regolazione precarica molla
ammortizzatore posteriore (pag.3-10)
8. Pedale cambio (pag.3-4)
123
7 86 5 4
Vista da sinistra
5AJ-9-H3 (XV125S) 4/6/0 2:17 PM Page 10

DESCRIZIONE
1
2
3
4
5
6
7
8
9
2-2

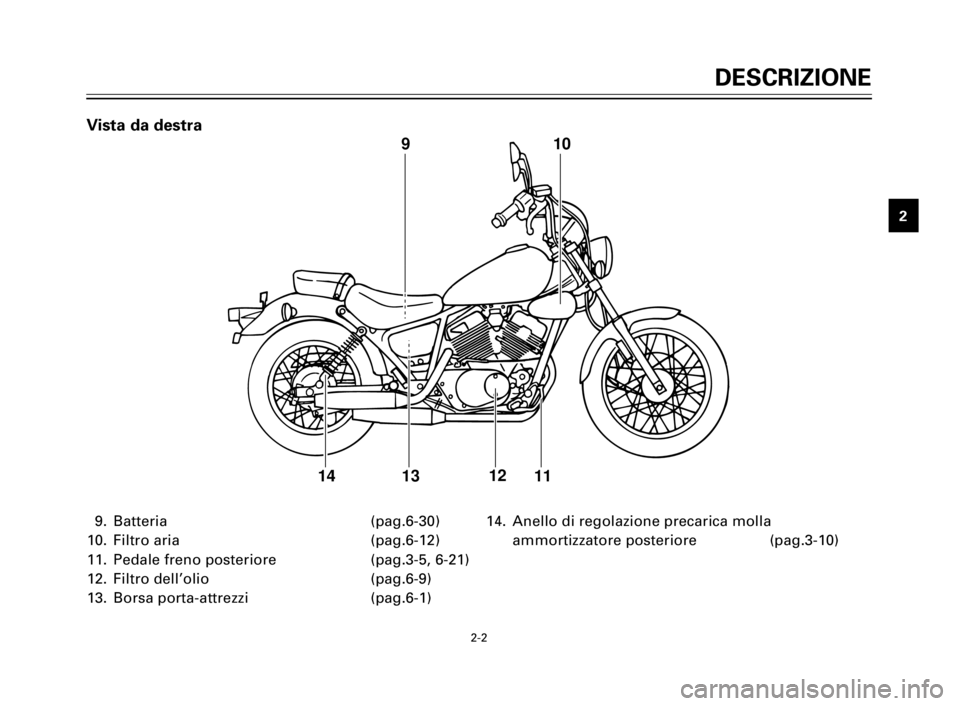

9. Batteria (pag.6-30)
10. Filtro aria (pag.6-12)
11. Pedale freno posteriore (pag.3-5, 6-21)
12. Filtro dell’olio (pag.6-9)
13. Borsa porta-attrezzi (pag.6-1)14. Anello di regolazione precarica molla
ammortizzatore posteriore (pag.3-10)
910
11 13 14
12
Vista da destra
5AJ-9-H3 (XV125S) 4/6/0 2:17 PM Page 11

DESCRIZIONE
1
2
3
4
5
6
7
8
9
2-3
15. Leva frizione (pag.3-4, 6-19)
16. Interruttori sul manubrio sinistro (pag.3-2)
17. Tachimetro (pag.3-2)
18. Interruttori sul manubrio destro (pag.3-3)
19. Leva del freno anteriore (pag.3-4, 6-20)20. Manopola dell’acceleratore (pag.6-16)
21. Tappo del serbatoio (pag.3-5)
212019 18 17 15 16
Comandi/Strumentí
5AJ-9-H3 (XV125S) 4/6/0 2:17 PM Page 12

IAU00027
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
1
2
3
4
5
6
7
8
9
3-1

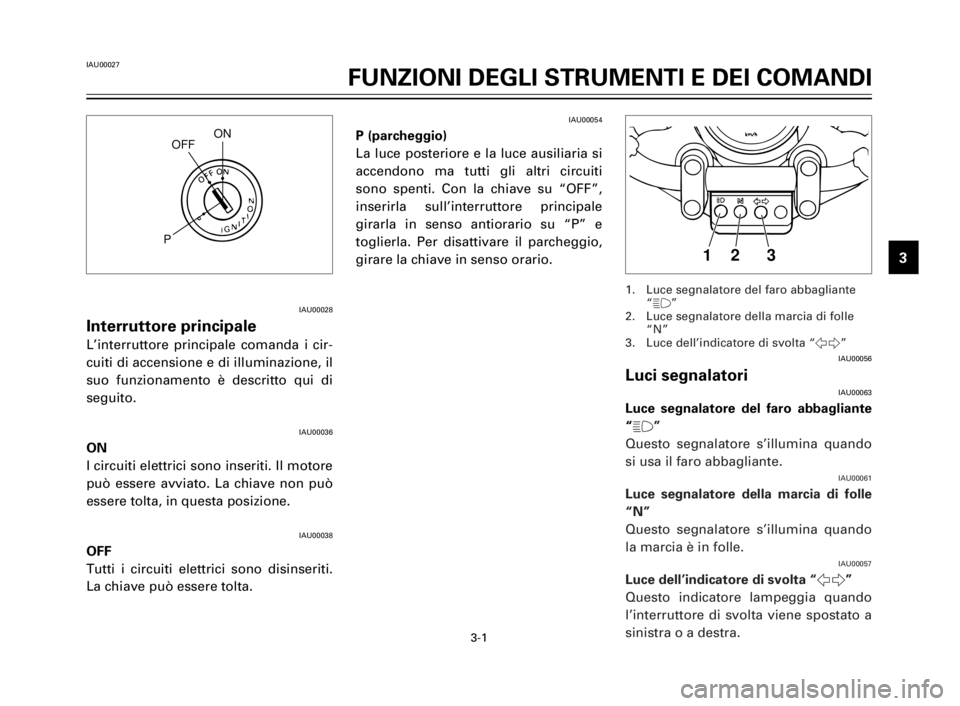

IAU00028
Interruttore principale
L’interruttore principale comanda i cir-
cuiti di accensione e di illuminazione, il
suo funzionamento è descritto qui di
seguito.
IAU00036
ON
I circuiti elettrici sono inseriti. Il motore
può essere avviato. La chiave non può
essere tolta, in questa posizione.
IAU00038
OFF
Tutti i circuiti elettrici sono disinseriti.
La chiave può essere tolta.
IAU00054
P (parcheggio)
La luce posteriore e la luce ausiliaria si
accendono ma tutti gli altri circuiti
sono spenti. Con la chiave su “OFF”,
inserirla sull’interruttore principale
girarla in senso antiorario su “P” e
toglierla. Per disattivare il parcheggio,
girare la chiave in senso orario.
IAU00056
Luci segnalatoriIAU00063
Luce segnalatore del faro abbagliante
“&”
Questo segnalatore s’illumina quando
si usa il faro abbagliante.
IAU00061
Luce segnalatore della marcia di folle
“N”
Questo segnalatore s’illumina quando
la marcia è in folle.
IAU00057
Luce dell’indicatore di svolta “5”
Questo indicatore lampeggia quando
l’interruttore di svolta viene spostato a
sinistra o a destra.
1. Luce segnalatore del faro abbagliante
“&”
2. Luce segnalatore della marcia di folle
“N”
3. Luce dell’indicatore di svolta “5”
ONOFF
P
3 2 1
5AJ-9-H3 (XV125S) 4/6/0 2:17 PM Page 13

3-2
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
1
2
3
4
5
6
7
8
9
3
2
1
IAU01087

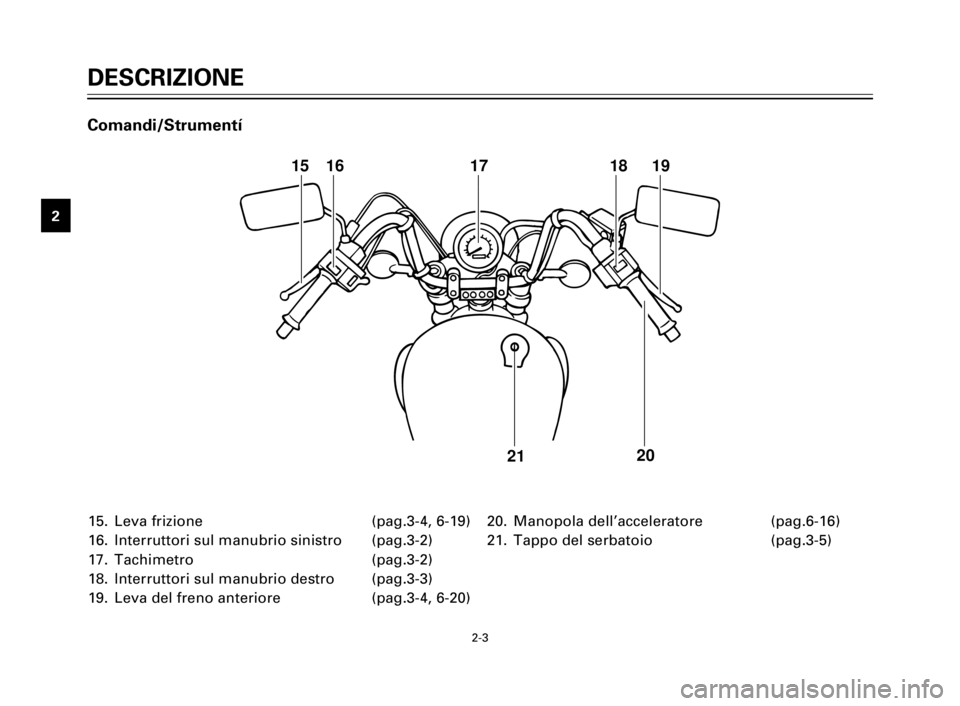

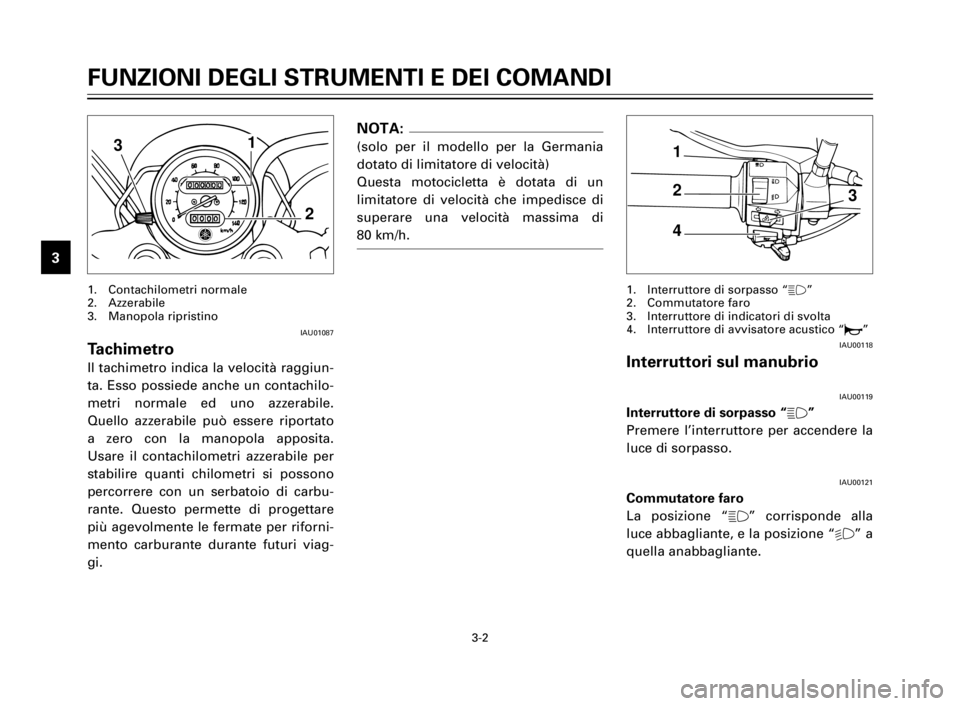

Tachimetro
Il tachimetro indica la velocità raggiun-
ta. Esso possiede anche un contachilo-
metri normale ed uno azzerabile.
Quello azzerabile può essere riportato
a zero con la manopola apposita.
Usare il contachilometri azzerabile per
stabilire quanti chilometri si possono
percorrere con un serbatoio di carbu-
rante. Questo permette di progettare
più agevolmente le fermate per riforni-
mento carburante durante futuri viag-
gi.
1. Contachilometri normale
2. Azzerabile
3. Manopola ripristino
1
2
3
4
IAU00118

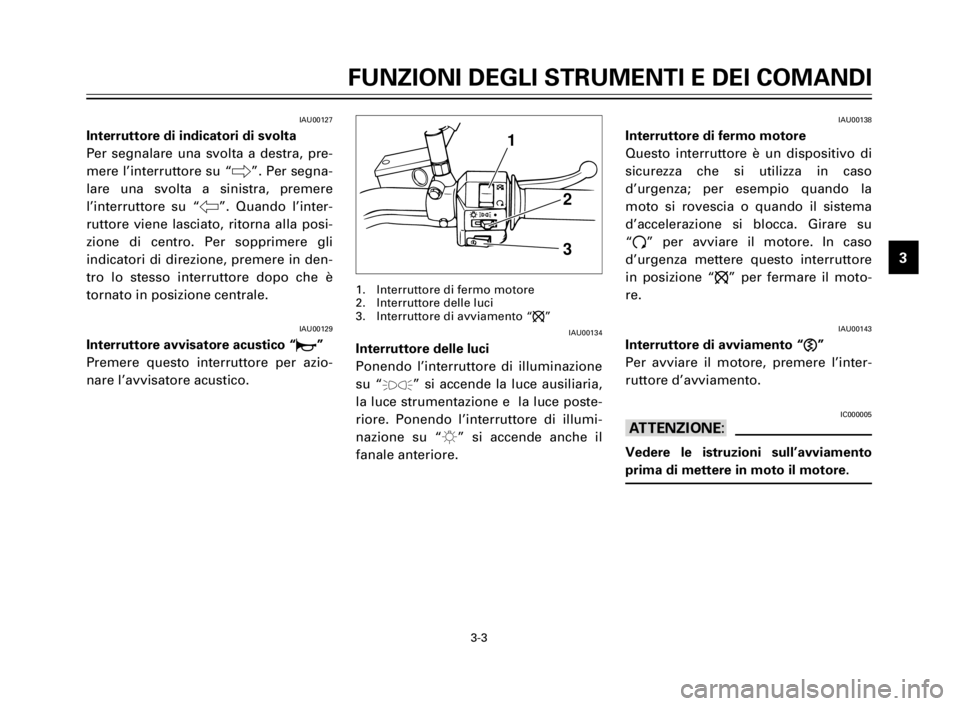

Interruttori sul manubrio
IAU00119
Interruttore di sorpasso “&”
Premere l’interruttore per accendere la
luce di sorpasso.
IAU00121
Commutatore faro
La posizione “&” corrisponde alla
luce abbagliante, e la posizione “%” a
quella anabbagliante.
1. Interruttore di sorpasso “&”
2. Commutatore faro
3. Interruttore di indicatori di svolta
4. Interruttore di avvisatore acustico “*”
NOTA:
(solo per il modello per la Germania
dotato di limitatore di velocità)
Questa motocicletta è dotata di un
limitatore di velocità che impedisce di
superare una velocità massima di
80 km/h.
5AJ-9-H3 (XV125S) 4/6/0 2:17 PM Page 14

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
1
2
3
4
5
6
7
8
9
3-3
IAU00127
Interruttore di indicatori di svolta
Per segnalare una svolta a destra, pre-
mere l’interruttore su “6”. Per segna-
lare una svolta a sinistra, premere
l’interruttore su “4”. Quando l’inter-
ruttore viene lasciato, ritorna alla posi-
zione di centro. Per sopprimere gli
indicatori di direzione, premere in den-
tro lo stesso interruttore dopo che è
tornato in posizione centrale.
IAU00129
Interruttore avvisatore acustico “*”
Premere questo interruttore per azio-
nare l’avvisatore acustico.
1
2
3
IAU00134
Interruttore delle luci
Ponendo l’interruttore di illuminazione
su “
'” si accende la luce ausiliaria,
la luce strumentazione e la luce poste-
riore. Ponendo l’interruttore di illumi-
nazione su “:” si accende anche il
fanale anteriore.
1. Interruttore di fermo motore
2. Interruttore delle luci
3. Interruttore di avviamento “$”
IAU00138
Interruttore di fermo motore
Questo interruttore è un dispositivo di
sicurezza che si utilizza in caso
d’urgenza; per esempio quando la
moto si rovescia o quando il sistema
d’accelerazione si blocca. Girare su
“#” per avviare il motore. In caso
d’urgenza mettere questo interruttore
in posizione “$” per fermare il moto-
re.
IAU00143
Interruttore di avviamento “,”
Per avviare il motore, premere l’inter-
ruttore d’avviamento.
IC000005
aA
Vedere le istruzioni sull’avviamento
prima di mettere in moto il motore.
5AJ-9-H3 (XV125S) 4/6/0 2:17 PM Page 15

3-4
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
1
2
3
4
5
6
7
8
9

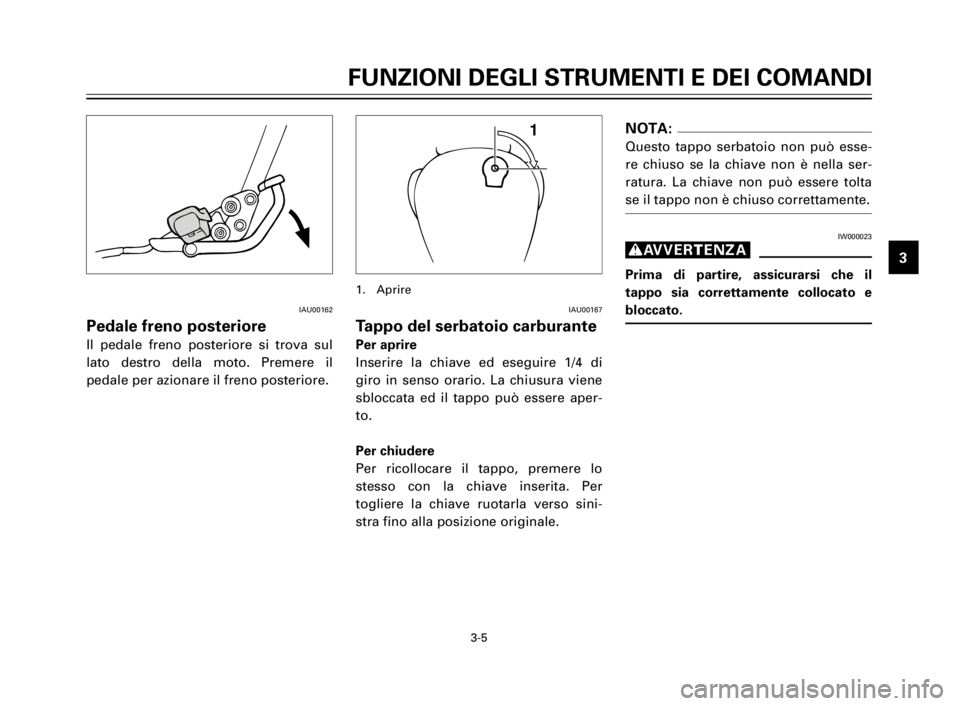

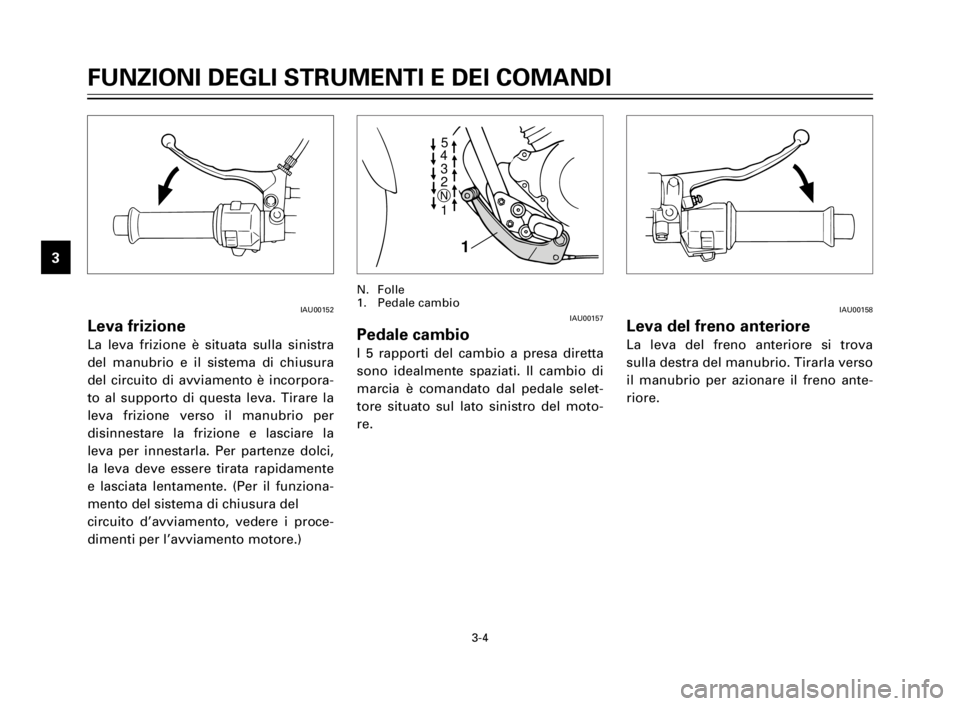

IAU00152
Leva frizione
La leva frizione è situata sulla sinistra
del manubrio e il sistema di chiusura
del circuito di avviamento è incorpora-
to al supporto di questa leva. Tirare la
leva frizione verso il manubrio per
disinnestare la frizione e lasciare la
leva per innestarla. Per partenze dolci,
la leva deve essere tirata rapidamente
e lasciata lentamente. (Per il funziona-
mento del sistema di chiusura del
circuito d’avviamento, vedere i proce-
dimenti per l’avviamento motore.)
IAU00157
Pedale cambio
I 5 rapporti del cambio a presa diretta
sono idealmente spaziati. Il cambio di
marcia è comandato dal pedale selet-
tore situato sul lato sinistro del moto-
re.
N. Folle
1. Pedale cambio
IAU00158
Leva del freno anteriore
La leva del freno anteriore si trova
sulla destra del manubrio. Tirarla verso
il manubrio per azionare il freno ante-
riore.
5
4
3
2
1 N
1
5AJ-9-H3 (XV125S) 4/6/0 2:17 PM Page 16

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
1
2
3
4
5
6
7
8
9
3-5
IAU00162
Pedale freno posteriore
Il pedale freno posteriore si trova sul
lato destro della moto. Premere il
pedale per azionare il freno posteriore.
IAU00167
Tappo del serbatoio carburante
Per aprire
Inserire la chiave ed eseguire 1/4 di
giro in senso orario. La chiusura viene
sbloccata ed il tappo può essere aper-
to.
Per chiudere
Per ricollocare il tappo, premere lo
stesso con la chiave inserita. Per
togliere la chiave ruotarla verso sini-
stra fino alla posizione originale.
1. Aprire
NOTA:
Questo tappo serbatoio non può esse-
re chiuso se la chiave non è nella ser-
ratura. La chiave non può essere tolta
se il tappo non è chiuso correttamente.
IW000023
g
Prima di partire, assicurarsi che il
tappo sia correttamente collocato e
bloccato.
1
5AJ-9-H3 (XV125S) 4/6/0 2:17 PM Page 17

3-6
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
1
2
3
4
5
6
7
8
9
IAU01183
Carburante
Controllare se c’è sufficiente benzina
nel serbatoio. Riempire il serbatoio del
carburante fino al fondo del tubo di
riempimento come mostrato nell’illu-
strazione.
IW000130
g
Non riempire troppo il serbatoio car-
burante. Evitare di versare del carbu-
rante sul motore quando è caldo. Non
riempire il serbatoio oltre il fondo del
tubo di riempimento, altrimenti può
traboccare quando il carburante si
scalda e si dilata.
1. Tubicino di rifornimento
2. Livello del carburante
IAU00185
aA
Asciugare sempre immediatamente il
carburante rovesciato e pulire con uno
straccetto morbido. Il carburante
erode facilmente le superfici o le parti
plastiche.
IAU00191
NOTA:
In caso di battito in testa, usare benzi-
na di una marca differente o con un
numero di ottano superiore.
1
2
Carburante consigliato:
Benzina senza piombo
normale con un numero di
ottano
Research di 91 o superiore.
Capacità del serbatoio del
carburante:
Totale:
9,5 L
Riserva:
2,6 L
