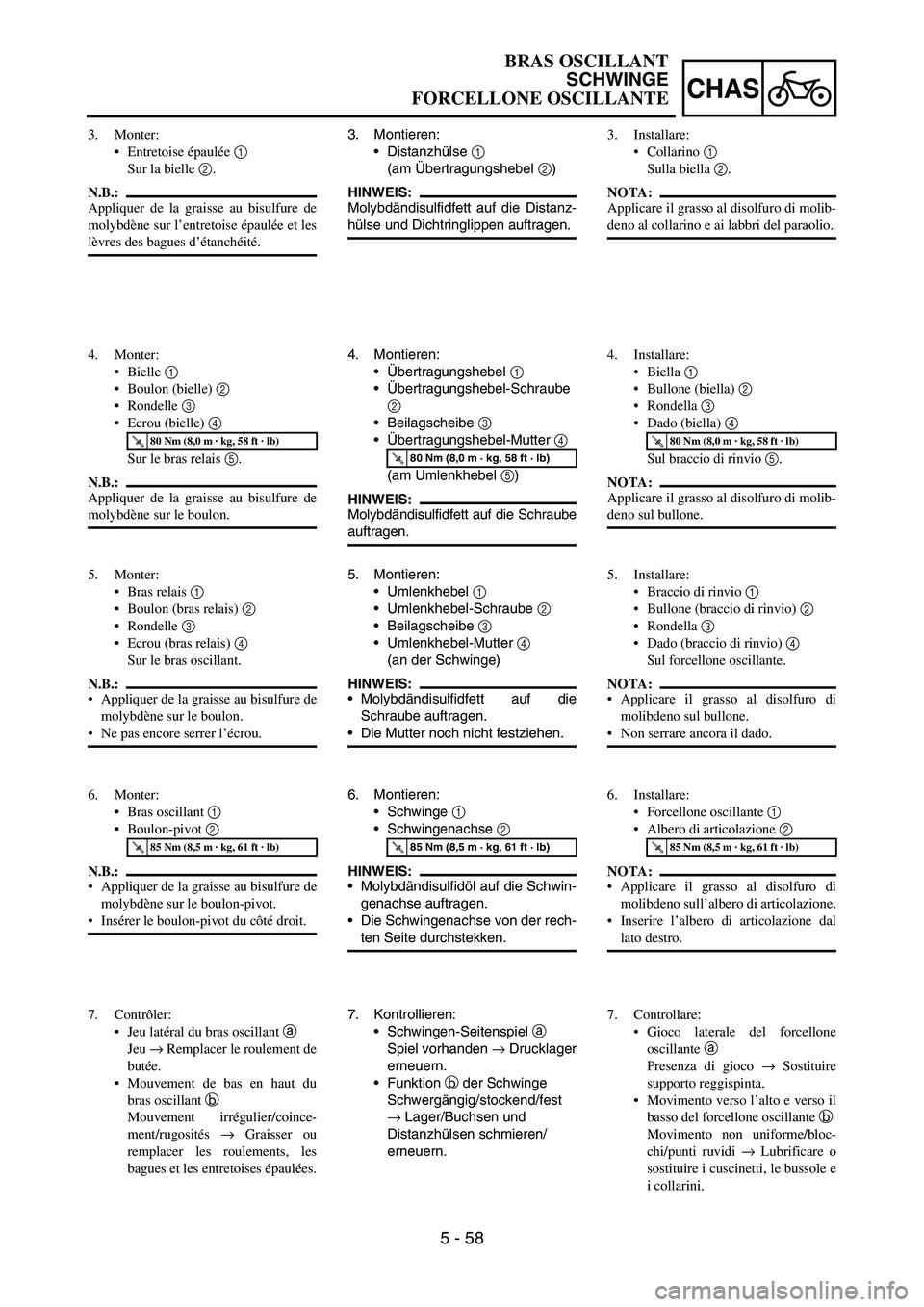

5 - 58
CHAS
3. Montieren:
Distanzhülse
1
(am Übertragungshebel
2)
HINWEIS:
Molybdändisulfidfett auf die Distanz-
hülse und Dichtringlippen auftragen.
4. Montieren:
Übertragungshebel
1
Übertragungshebel-Schraube
2
Beilagscheibe
3
Übertragungshebel-Mutter
4
(am Umlenkhebel
5)
HINWEIS:
Molybdändisulfidfett auf die Schraube
auftragen.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
5. Montieren:
Umlenkhebel
1
Umlenkhebel-Schraube
2
Beilagscheibe
3
Umlenkhebel-Mutter
4
(an der Schwinge)
HINWEIS:
Molybdändisulfidfett auf die
Schraube auftragen.
Die Mutter noch nicht festziehen.
6. Montieren:
Schwinge
1
Schwingenachse
2
HINWEIS:
Molybdändisulfidöl auf die Schwin-
genachse auftragen.
Die Schwingenachse von der rech-
ten Seite durchstekken.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
7. Kontrollieren:
Schwingen-Seitenspiel
a
Spiel vorhanden
→ Drucklager
erneuern.
Funktion
b der Schwinge
Schwergängig/stockend/fest
→ Lager/Buchsen und
Distanzhülsen schmieren/
erneuern. 3. Monter:
Entretoise épaulée 1
Sur la bielle 2.
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur l’entretoise épaulée et les
lèvres des bagues d’étanchéité.
4. Monter:
Bielle 1
Boulon (bielle) 2
Rondelle 3
Ecrou (bielle) 4
Sur le bras relais 5.
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
5. Monter:
Bras relais 1
Boulon (bras relais) 2
Rondelle 3
Ecrou (bras relais) 4
Sur le bras oscillant.
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
Ne pas encore serrer l’écrou.
6. Monter:
Bras oscillant 1
Boulon-pivot 2
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon-pivot.
Insérer le boulon-pivot du côté droit.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
7. Contrôler:
Jeu latéral du bras oscillant a
Jeu → Remplacer le roulement de
butée.
Mouvement de bas en haut du
bras oscillant b
Mouvement irrégulier/coince-
ment/rugosités → Graisser ou
remplacer les roulements, les
bagues et les entretoises épaulées.3. Installare:
Collarino 1
Sulla biella 2.
NOTA:
Applicare il grasso al disolfuro di molib-
deno al collarino e ai labbri del paraolio.
4. Installare:
Biella 1
Bullone (biella) 2
Rondella 3
Dado (biella) 4
Sul braccio di rinvio 5.
NOTA:
Applicare il grasso al disolfuro di molib-
deno sul bullone.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
5. Installare:
Braccio di rinvio 1
Bullone (braccio di rinvio) 2
Rondella 3
Dado (braccio di rinvio) 4
Sul forcellone oscillante.
NOTA:
Applicare il grasso al disolfuro di
molibdeno sul bullone.
Non serrare ancora il dado.
6. Installare:
Forcellone oscillante 1
Albero di articolazione 2
NOTA:
Applicare il grasso al disolfuro di
molibdeno sull’albero di articolazione.
Inserire l’albero di articolazione dal
lato destro.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
7. Controllare:
Gioco laterale del forcellone
oscillante a
Presenza di gioco → Sostituire
supporto reggispinta.
Movimento verso l’alto e verso il
basso del forcellone oscillante b
Movimento non uniforme/bloc-
chi/punti ruvidi → Lubrificare o
sostituire i cuscinetti, le bussole e
i collarini.
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE

5 - 59
CHASSWINGARM
8. Install:
Bolt (connecting rod) 1
Washer 2
Nut (connecting rod) 3
NOTE:
Apply the molybdenum disulfide grease on
the bolt.
Do not tighten the nut yet.
9. Install:
Bolt (rear shock absorber-relay arm) 1
Nut (rear shock absorber-relay arm) 2
NOTE:
Apply the molybdenum disulfide grease on the
bolt.
T R..53 Nm (5.3 m · kg, 38 ft · lb)
10. Tighten:
Nut (connecting rod) 1
T R..80 Nm (8.0 m · kg, 58 ft · lb)
11. Tighten:
Nut (relay arm) 1
T R..80 Nm (8.0 m · kg, 58 ft · lb)
12. Install:
Cap 1
NOTE:
Install the right cap with its mark a facing for-
ward.

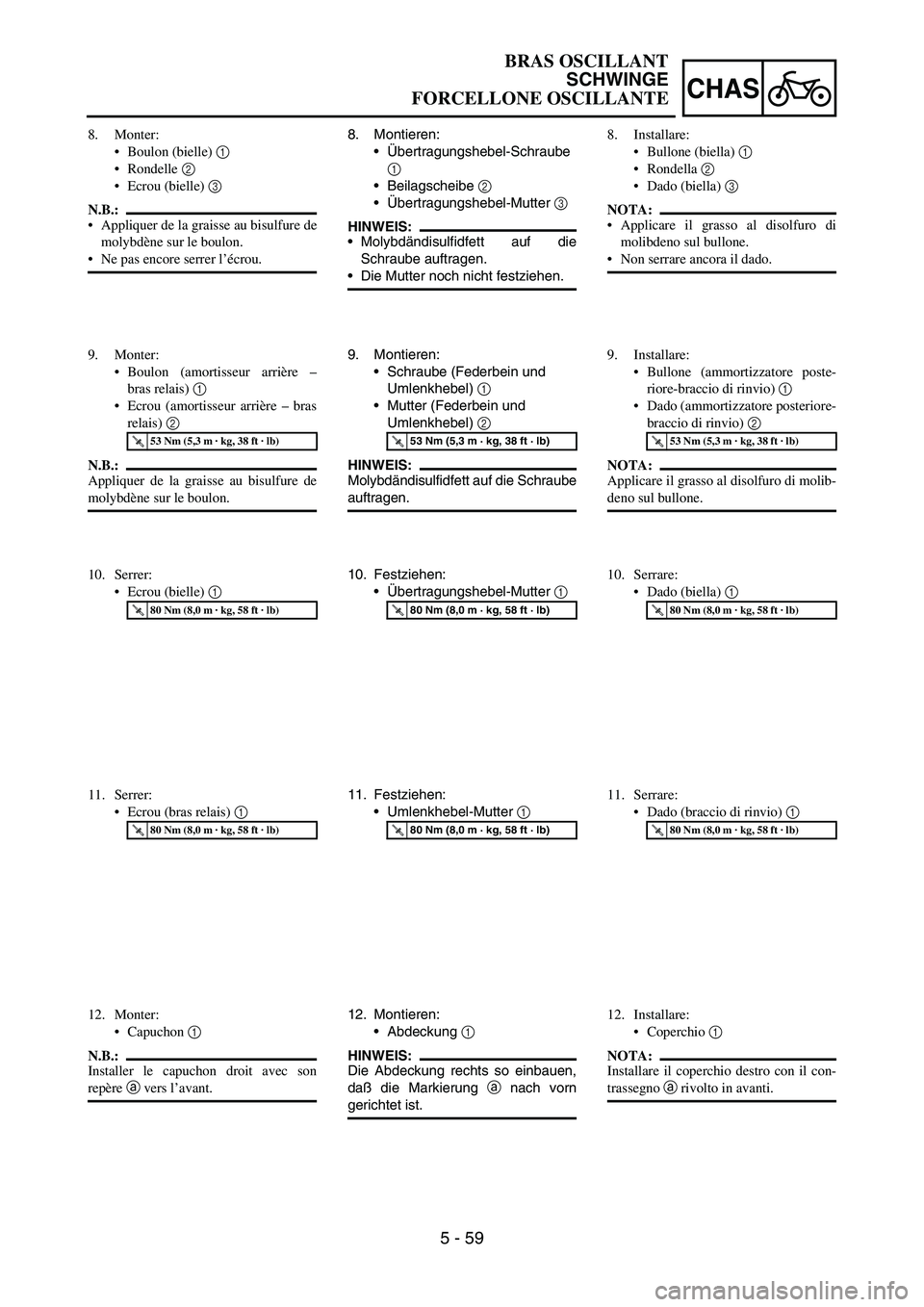

5 - 59
CHAS
8. Montieren:
Übertragungshebel-Schraube
1
Beilagscheibe
2
Übertragungshebel-Mutter
3
HINWEIS:
Molybdändisulfidfett auf die
Schraube auftragen.
Die Mutter noch nicht festziehen.
9. Montieren:
Schraube (Federbein und
Umlenkhebel)
1
Mutter (Federbein und
Umlenkhebel)
2
HINWEIS:
Molybdändisulfidfett auf die Schraube
auftragen.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
10. Festziehen:
Übertragungshebel-Mutter
1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Festziehen:
Umlenkhebel-Mutter
1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Montieren:
Abdeckung
1
HINWEIS:
Die Abdeckung rechts so einbauen,
daß die Markierung
a nach vorn
gerichtet ist. 8. Monter:
Boulon (bielle) 1
Rondelle 2
Ecrou (bielle) 3
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
Ne pas encore serrer l’écrou.
9. Monter:
Boulon (amortisseur arrière –
bras relais) 1
Ecrou (amortisseur arrière – bras
relais) 2
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
10. Serrer:
Ecrou (bielle) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Serrer:
Ecrou (bras relais) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Monter:
Capuchon 1
N.B.:
Installer le capuchon droit avec son
repère a vers l’avant.8. Installare:
Bullone (biella) 1
Rondella 2
Dado (biella) 3
NOTA:
Applicare il grasso al disolfuro di
molibdeno sul bullone.
Non serrare ancora il dado.
9. Installare:
Bullone (ammortizzatore poste-
riore-braccio di rinvio) 1
Dado (ammortizzatore posteriore-
braccio di rinvio) 2
NOTA:
Applicare il grasso al disolfuro di molib-
deno sul bullone.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
10. Serrare:
Dado (biella) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Serrare:
Dado (braccio di rinvio) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Installare:
Coperchio 1
NOTA:
Installare il coperchio destro con il con-
trassegno a rivolto in avanti.
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE

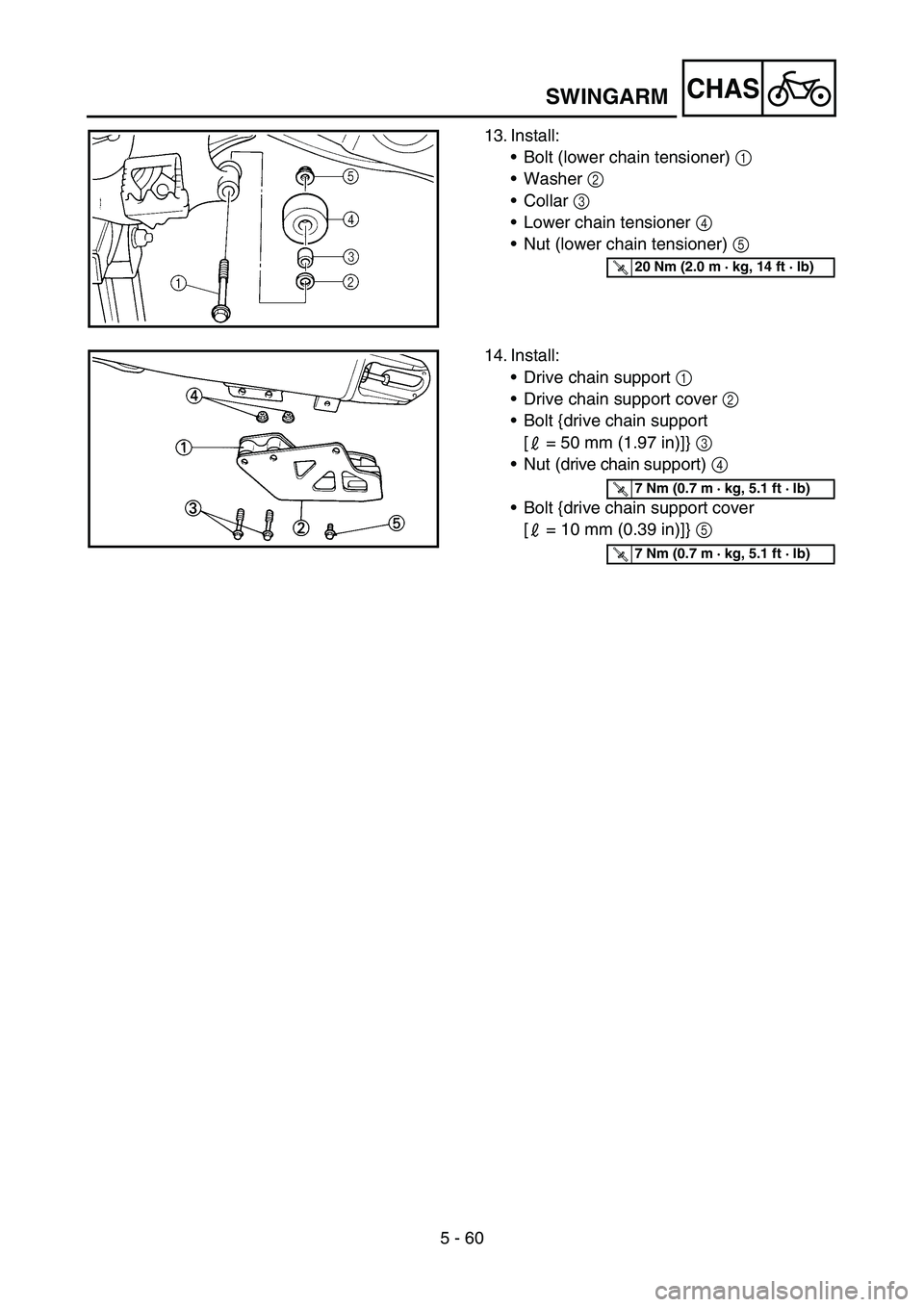

5 - 60
CHASSWINGARM
13. Install:
Bolt (lower chain tensioner) 1
Washer 2
Collar 3
Lower chain tensioner 4
Nut (lower chain tensioner) 5
T R..20 Nm (2.0 m · kg, 14 ft · lb)
14. Install:
Drive chain support 1
Drive chain support cover 2
Bolt {drive chain support
[ = 50 mm (1.97 in)]} 3
Nut (drive chain support) 4
Bolt {drive chain support cover
[ = 10 mm (0.39 in)]} 5
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)

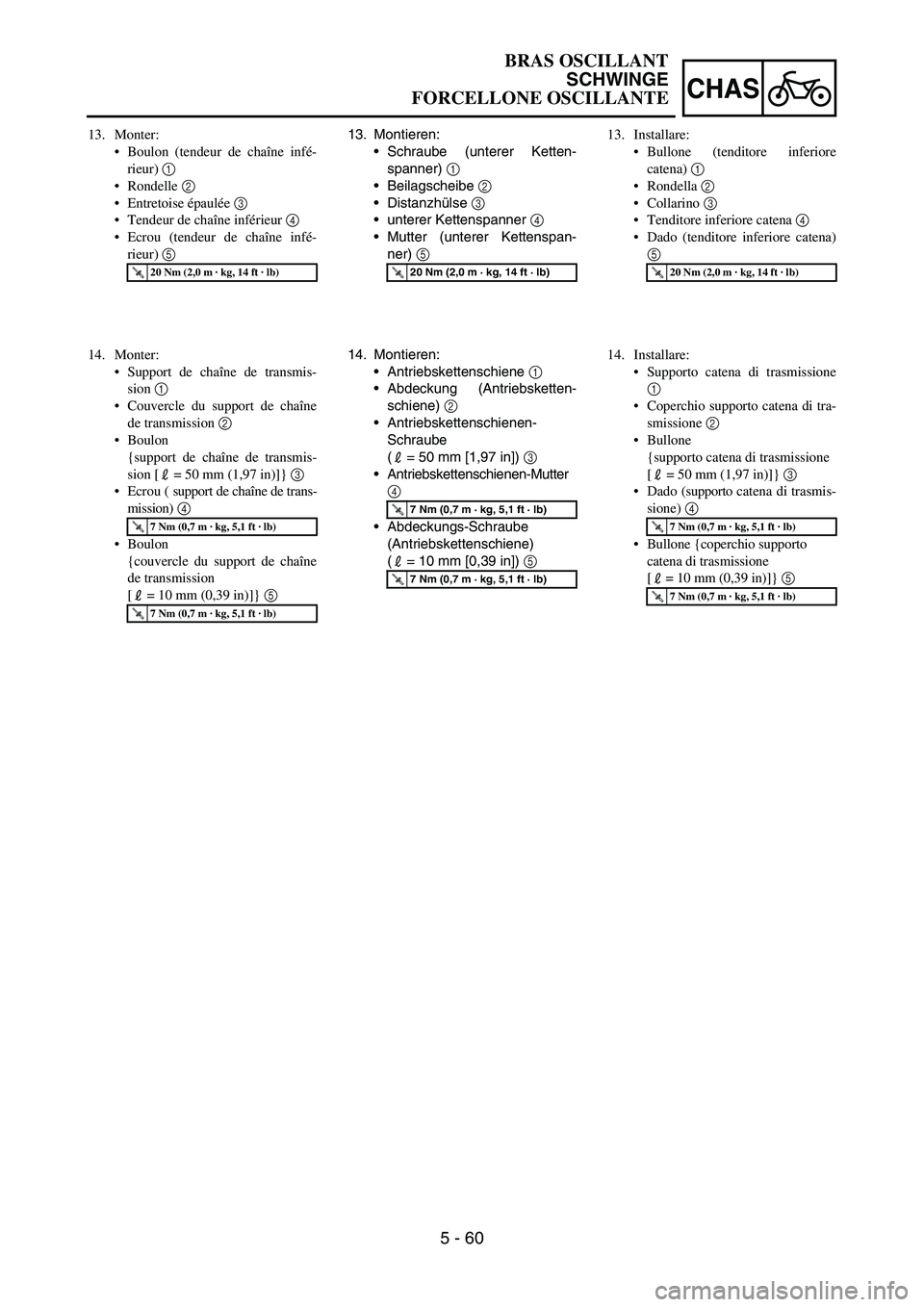

5 - 60
CHAS
13. Montieren:
Schraube (unterer Ketten-
spanner)
1
Beilagscheibe
2
Distanzhülse
3
unterer Kettenspanner
4
Mutter (unterer Kettenspan-
ner)
5
T R..20 Nm (2,0 m · kg, 14 ft · lb)
14. Montieren:
Antriebskettenschiene
1
Abdeckung (Antriebsketten-
schiene)
2
Antriebskettenschienen-
Schraube
( = 50 mm [1,97 in])
3
Antriebskettenschienen-Mutter
4
Abdeckungs-Schraube
(Antriebskettenschiene)
( = 10 mm [0,39 in])
5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
13. Monter:
Boulon (tendeur de chaîne infé-
rieur) 1
Rondelle 2
Entretoise épaulée 3
Tendeur de chaîne inférieur 4
Ecrou (tendeur de chaîne infé-
rieur) 5
T R..20 Nm (2,0 m · kg, 14 ft · lb)
14. Monter:
Support de chaîne de transmis-
sion 1
Couvercle du support de chaîne
de transmission 2
Boulon
{support de chaîne de transmis-
sion [ = 50 mm (1,97 in)]} 3
Ecrou ( support de chaîne de trans-
mission) 4
Boulon
{couvercle du support de chaîne
de transmission
[ = 10 mm (0,39 in)]} 5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
13. Installare:
Bullone (tenditore inferiore
catena) 1
Rondella 2
Collarino 3
Tenditore inferiore catena 4
Dado (tenditore inferiore catena)
5
T R..20 Nm (2,0 m · kg, 14 ft · lb)
14. Installare:
Supporto catena di trasmissione
1
Coperchio supporto catena di tra-
smissione 2
Bullone
{supporto catena di trasmissione
[ = 50 mm (1,97 in)]} 3
Dado (supporto catena di trasmis-
sione) 4
Bullone {coperchio supporto
catena di trasmissione
[ = 10 mm (0,39 in)]} 5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
BRAS OSCILLANT
SCHWINGE
FORCELLONE OSCILLANTE

5 - 61
CHASREAR SHOCK ABSORBER
EC580000

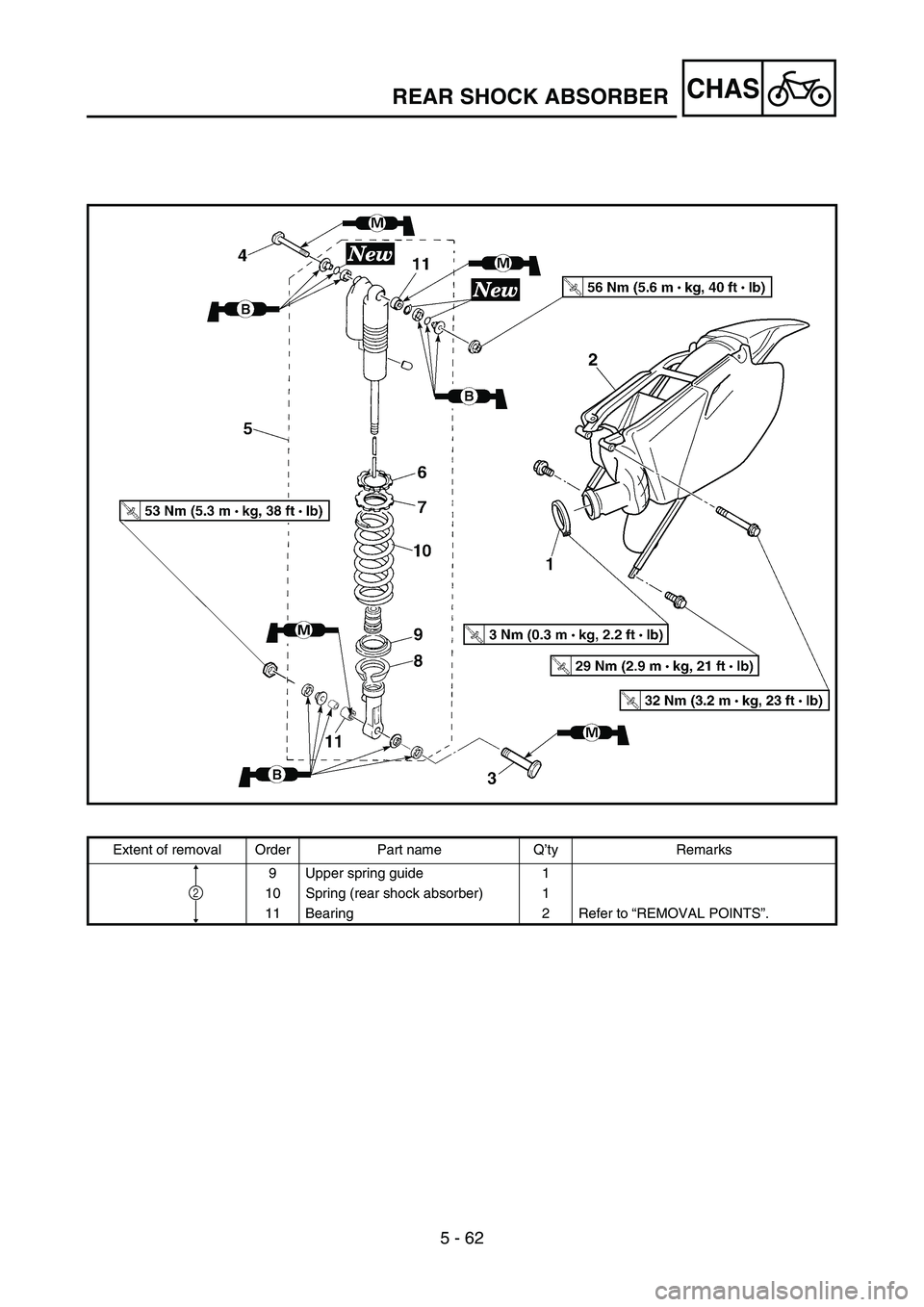

REAR SHOCK ABSORBER
Extent of removal:
1 Rear shock absorber removal
2 Rear shock absorber disassembly
Extent of removal Order Part name Q’ty Remarks
REAR SHOCK ABSORBER
REMOVAL
WARNING
Support the machine securely so
there is no danger of it falling over. Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Seat and fitting band Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4.
Silencer Refer to “EXHAUST PIPE AND
SILENCER” section in the CHAPTER 4.
1 Clamp (air filter joint) 1 Only loosening.
2Rear frame 1
3 Bolt (rear shock absorber-relay
arm)1 Hold the swingarm.
4 Bolt (rear shock absorber-frame) 1
5 Rear shock absorber 1
6 Locknut 1 Only loosening.
7 Adjuster 1 Only loosening.
8 Lower spring guide 1
1
2

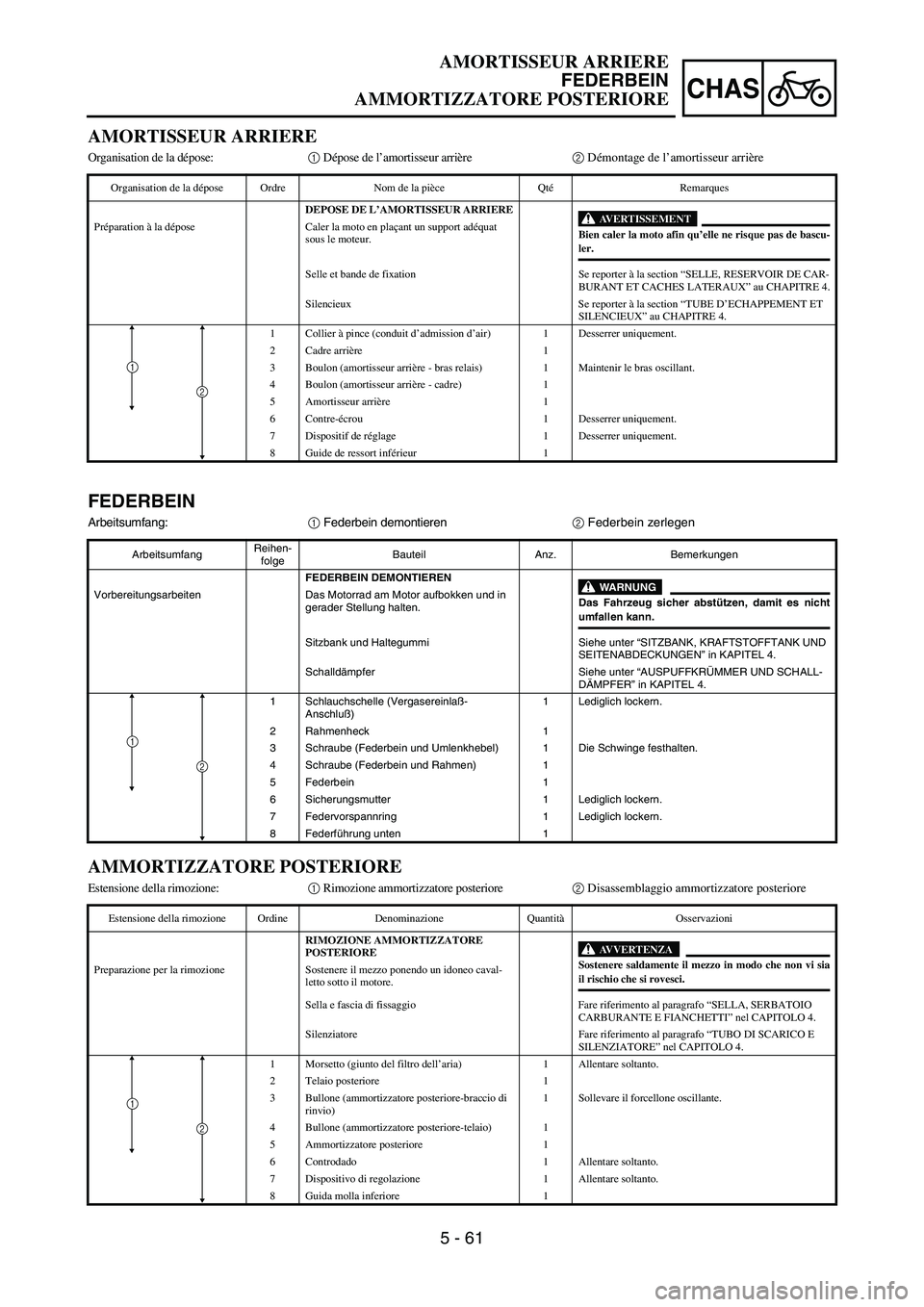

5 - 61
CHAS
FEDERBEIN
Arbeitsumfang:
1 Federbein demontieren
2 Federbein zerlegen
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
FEDERBEIN DEMONTIEREN
WARNUNGDas Fahrzeug sicher abstützen, damit es nichtumfallen kann. Vorbereitungsarbeiten Das Motorrad am Motor aufbokken und in
gerader Stellung halten.
Sitzbank und Haltegummi Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN” in KAPITEL 4.
Schalldämpfer Siehe unter “AUSPUFFKRÜMMER UND SCHALL-
DÄMPFER” in KAPITEL 4.
1 Schlauchschelle (Vergasereinlaß-
Anschluß)1 Lediglich lockern.
2 Rahmenheck 1
3 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge festhalten.
4 Schraube (Federbein und Rahmen) 1
5 Federbein 1
6 Sicherungsmutter 1 Lediglich lockern.
7 Federvorspannring 1 Lediglich lockern.
8 Federführung unten 1
1
2
AMORTISSEUR ARRIERE
Organisation de la dépose:1 Dépose de l’amortisseur arrière2 Démontage de l’amortisseur arrière
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE L’AMORTISSEUR ARRIERE
AVERTISSEMENTBien caler la moto afin qu’elle ne risque pas de bascu-ler. Préparation à la dépose Caler la moto en plaçant un support adéquat
sous le moteur.
Selle et bande de fixation Se reporter à la section “SELLE, RESERVOIR DE CAR-
BURANT ET CACHES LATERAUX” au CHAPITRE 4.
Silencieux Se reporter à la section “TUBE D’ECHAPPEMENT ET
SILENCIEUX” au CHAPITRE 4.
1 Collier à pince (conduit d’admission d’air) 1 Desserrer uniquement.
2 Cadre arrière 1
3 Boulon (amortisseur arrière - bras relais) 1 Maintenir le bras oscillant.
4 Boulon (amortisseur arrière - cadre) 1
5 Amortisseur arrière 1
6 Contre-écrou 1 Desserrer uniquement.
7 Dispositif de réglage 1 Desserrer uniquement.
8 Guide de ressort inférieur 1
1
2
AMMORTIZZATORE POSTERIORE
Estensione della rimozione:1 Rimozione ammortizzatore posteriore2 Disassemblaggio ammortizzatore posteriore
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE AMMORTIZZATORE
POSTERIORE
AVVERTENZASostenere saldamente il mezzo in modo che non vi siail rischio che si rovesci. Preparazione per la rimozione Sostenere il mezzo ponendo un idoneo caval-
letto sotto il motore.
Sella e fascia di fissaggio Fare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E FIANCHETTI” nel CAPITOLO 4.
Silenziatore Fare riferimento al paragrafo “TUBO DI SCARICO E
SILENZIATORE” nel CAPITOLO 4.
1 Morsetto (giunto del filtro dell’aria) 1 Allentare soltanto.
2 Telaio posteriore 1
3 Bullone (ammortizzatore posteriore-braccio di
rinvio)1 Sollevare il forcellone oscillante.
4 Bullone (ammortizzatore posteriore-telaio) 1
5 Ammortizzatore posteriore 1
6 Controdado 1 Allentare soltanto.
7 Dispositivo di regolazione 1 Allentare soltanto.
8 Guida molla inferiore 1
1
2
AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE

5 - 62
CHASREAR SHOCK ABSORBER
Extent of removal Order Part name Q’ty Remarks
9 Upper spring guide 1
10 Spring (rear shock absorber) 1
11 Bearing 2 Refer to “REMOVAL POINTS”.
2

5 - 62
CHAS
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
9 Federführung oben 1
10 Feder (Federbein) 1
11 Lager 2 Siehe unter “DEMONTAGE-EINZELHEITEN”.
2

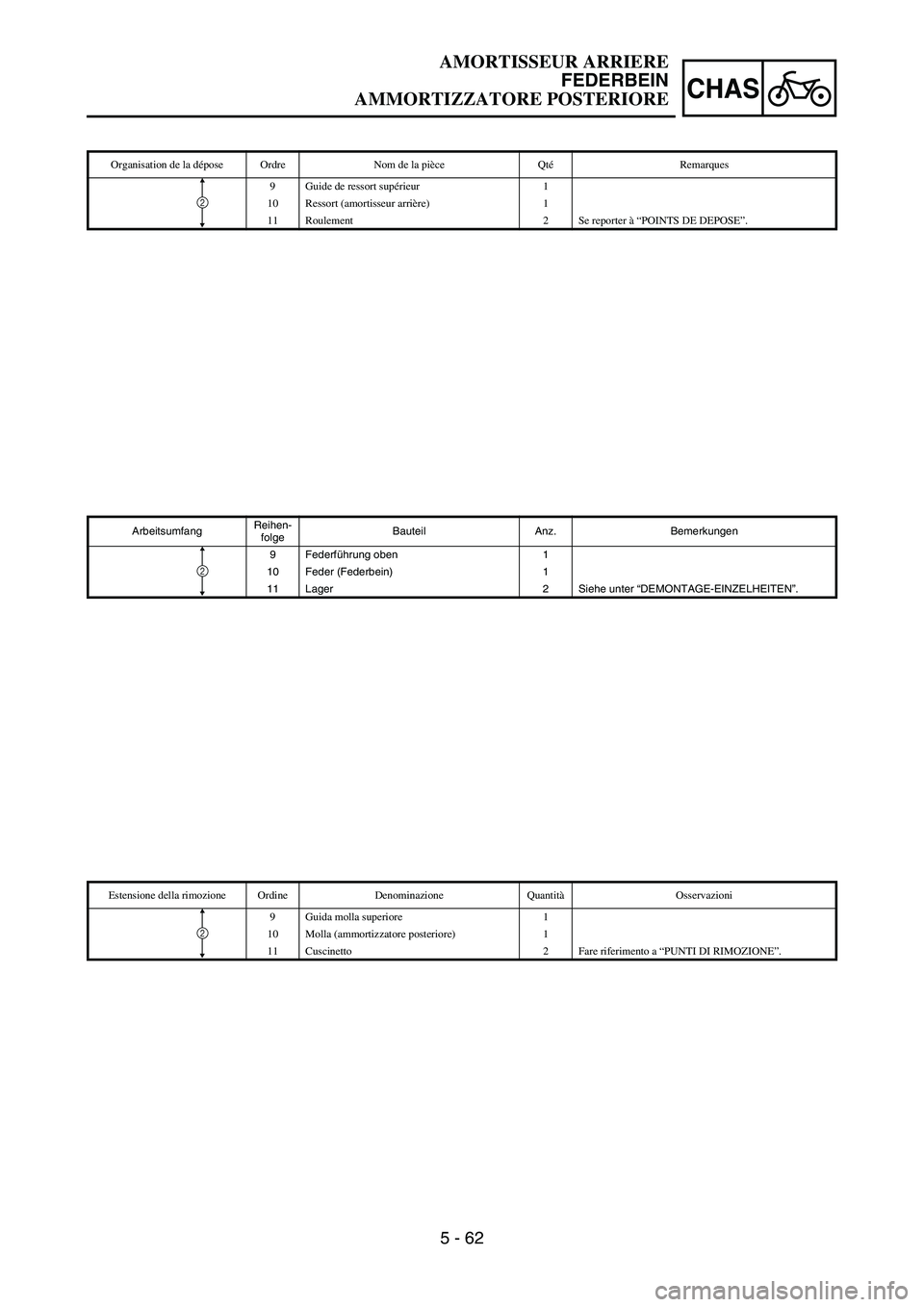

Organisation de la dépose Ordre Nom de la pièce QtéRemarques
9 Guide de ressort supérieur 1
10 Ressort (amortisseur arrière) 1
11 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
2
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
9 Guida molla superiore 1
10 Molla (ammortizzatore posteriore) 1
11 Cuscinetto 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
2
AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE

5 - 63
CHAS

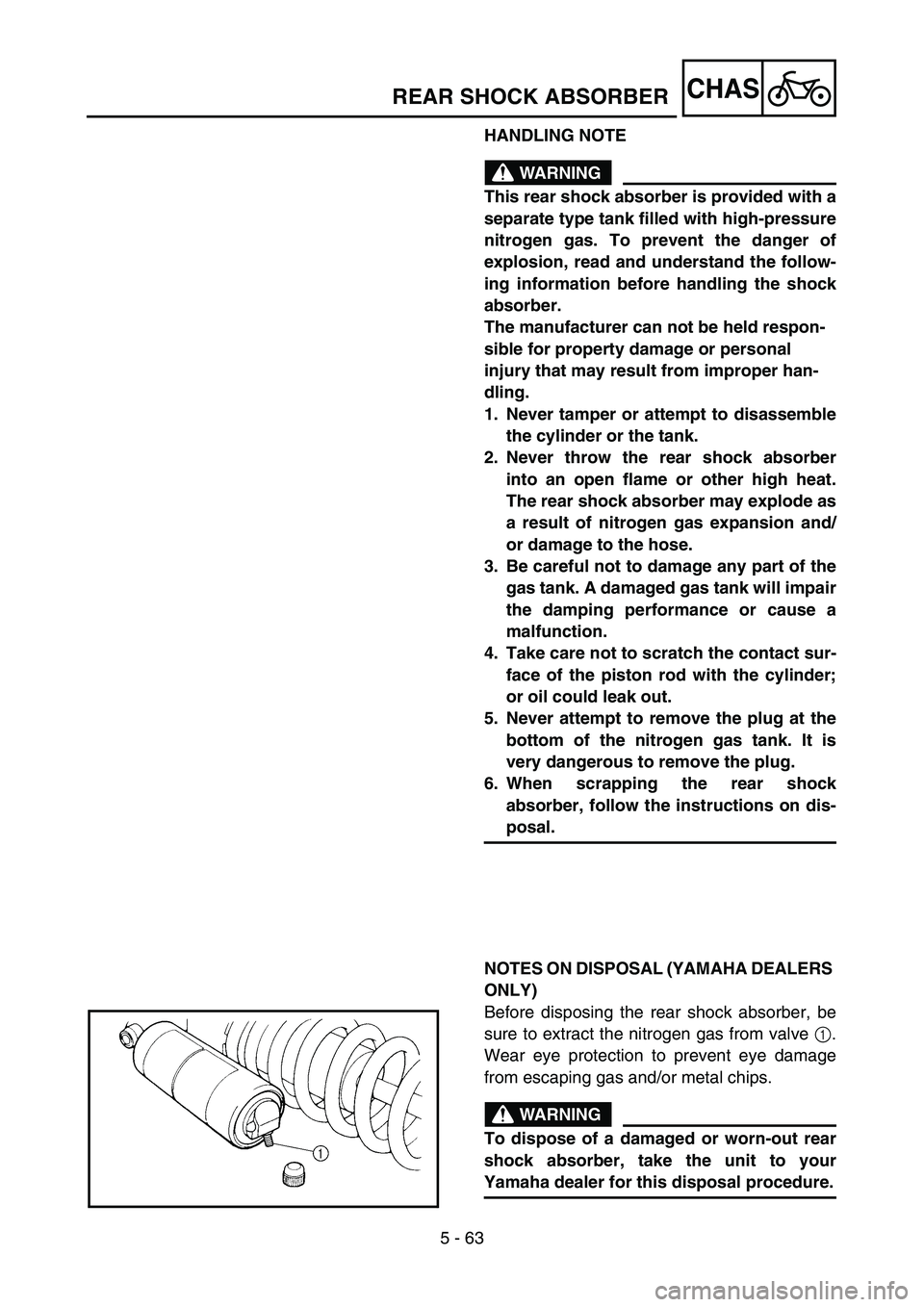

HANDLING NOTE
WARNING
This rear shock absorber is provided with a
separate type tank filled with high-pressure
nitrogen gas. To prevent the danger of
explosion, read and understand the follow-
ing information before handling the shock
absorber.
The manufacturer can not be held respon-
sible for property damage or personal
injury that may result from improper han-
dling.
1. Never tamper or attempt to disassemble
the cylinder or the tank.
2. Never throw the rear shock absorber
into an open flame or other high heat.
The rear shock absorber may explode as
a result of nitrogen gas expansion and/
or damage to the hose.
3. Be careful not to damage any part of the
gas tank. A damaged gas tank will impair
the damping performance or cause a
malfunction.
4. Take care not to scratch the contact sur-
face of the piston rod with the cylinder;
or oil could leak out.
5. Never attempt to remove the plug at the
bottom of the nitrogen gas tank. It is
very dangerous to remove the plug.
6. When scrapping the rear shock
absorber, follow the instructions on dis-
posal.
NOTES ON DISPOSAL (YAMAHA DEALERS
ONLY)
Before disposing the rear shock absorber, be
sure to extract the nitrogen gas from valve 1.
Wear eye protection to prevent eye damage
from escaping gas and/or metal chips.
WARNING
To dispose of a damaged or worn-out rear
shock absorber, take the unit to your
Yamaha dealer for this disposal procedure.
REAR SHOCK ABSORBER
