YAMAHA YZ250F 2009 Betriebsanleitungen (in German)

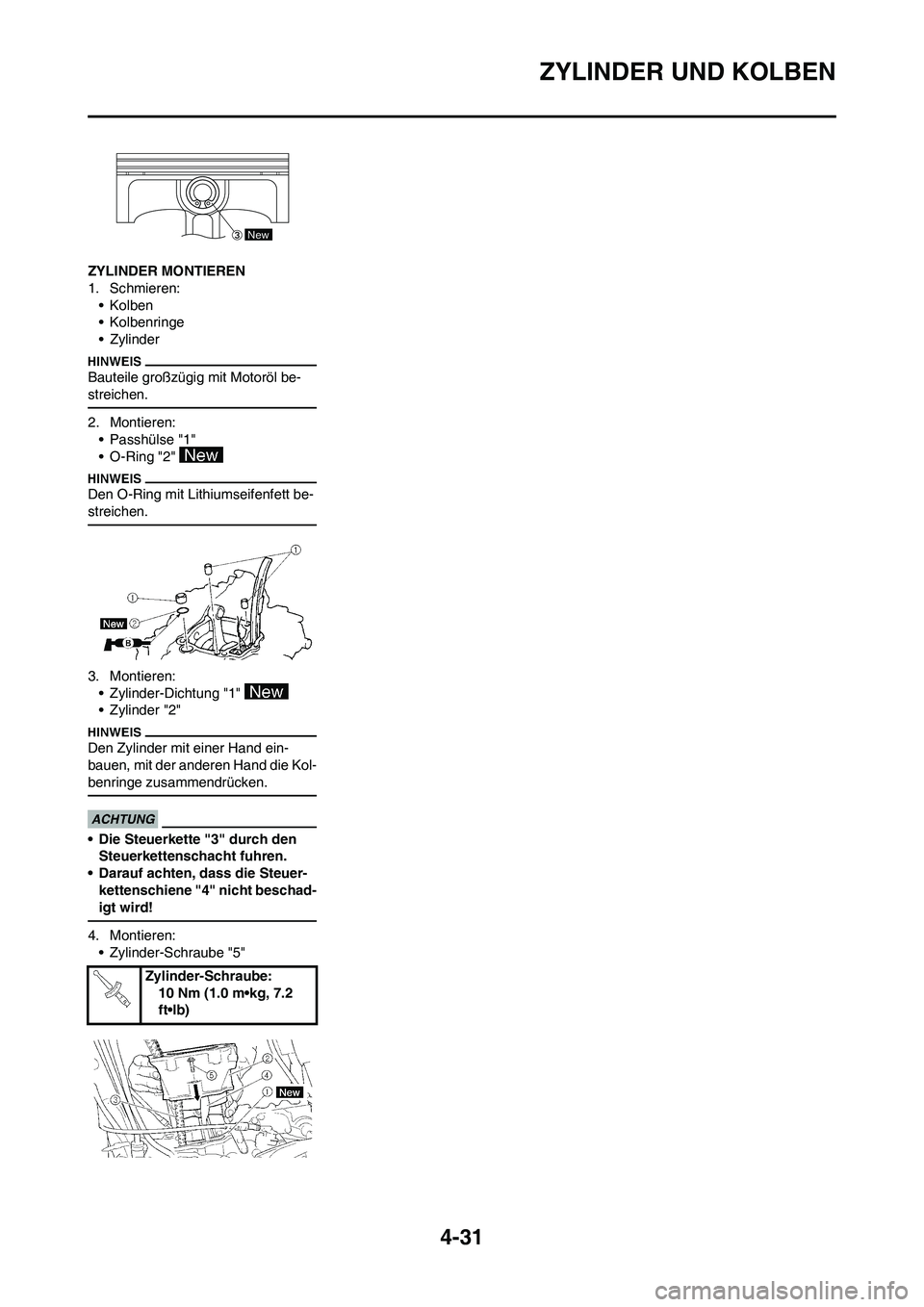

4-31
ZYLINDER UND KOLBEN
ZYLINDER MONTIEREN
1. Schmieren:
•Kolben
• Kolbenringe
• Zylinder
Bauteile großzügig mit Motoröl be-
streichen.
2. Montieren:
• Passhülse "1"
• O-Ring "2"
Den O-Ring mit Lithiumseifenfett be-
streichen.
3. Montieren:
• Zylinder-Dichtung "1"
• Zylinder "2"
Den Zylinder mit einer Hand ein-
bauen, mit der anderen Hand die Kol-
benringe zusammendrücken.
• Die Steuerkette "3" durch den
Steuerkettenschacht fuhren.
• Darauf achten, dass die Steuer-
kettenschiene "4" nicht beschad-
igt wird!
4. Montieren:
• Zylinder-Schraube "5"
Zylinder-Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
New

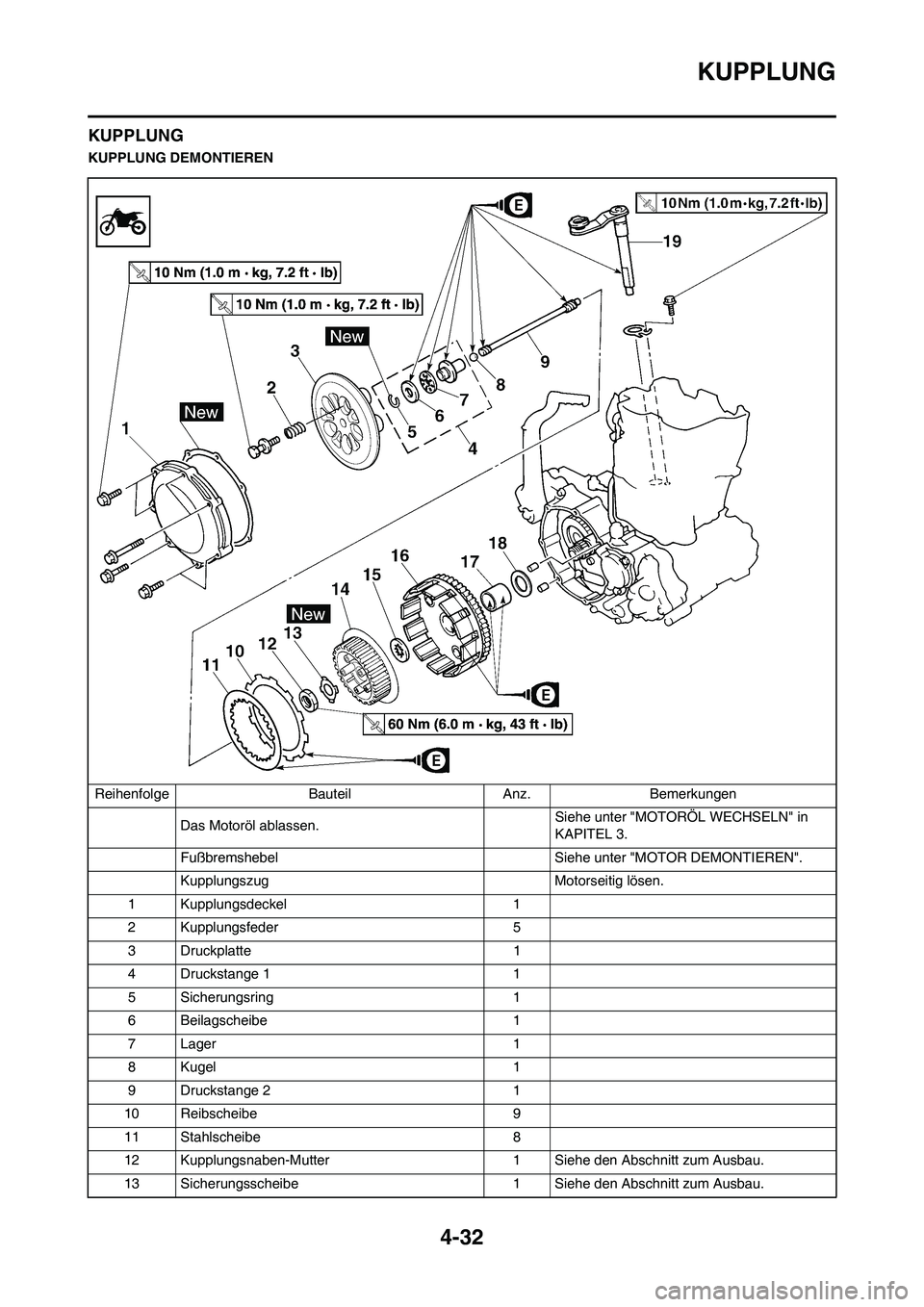

4-32
KUPPLUNG
KUPPLUNG
KUPPLUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Fußbremshebel Siehe unter "MOTOR DEMONTIEREN".
Kupplungszug Motorseitig lösen.
1 Kupplungsdeckel 1
2 Kupplungsfeder 5
3 Druckplatte 1
4 Druckstange 1 1
5 Sicherungsring 1
6 Beilagscheibe 1
7 Lager 1
8 Kugel 1
9 Druckstange 2 1
10 Reibscheibe 9
11 Stahlscheibe 8
12 Kupplungsnaben-Mutter 1 Siehe den Abschnitt zum Ausbau.
13 Sicherungsscheibe 1 Siehe den Abschnitt zum Ausbau.

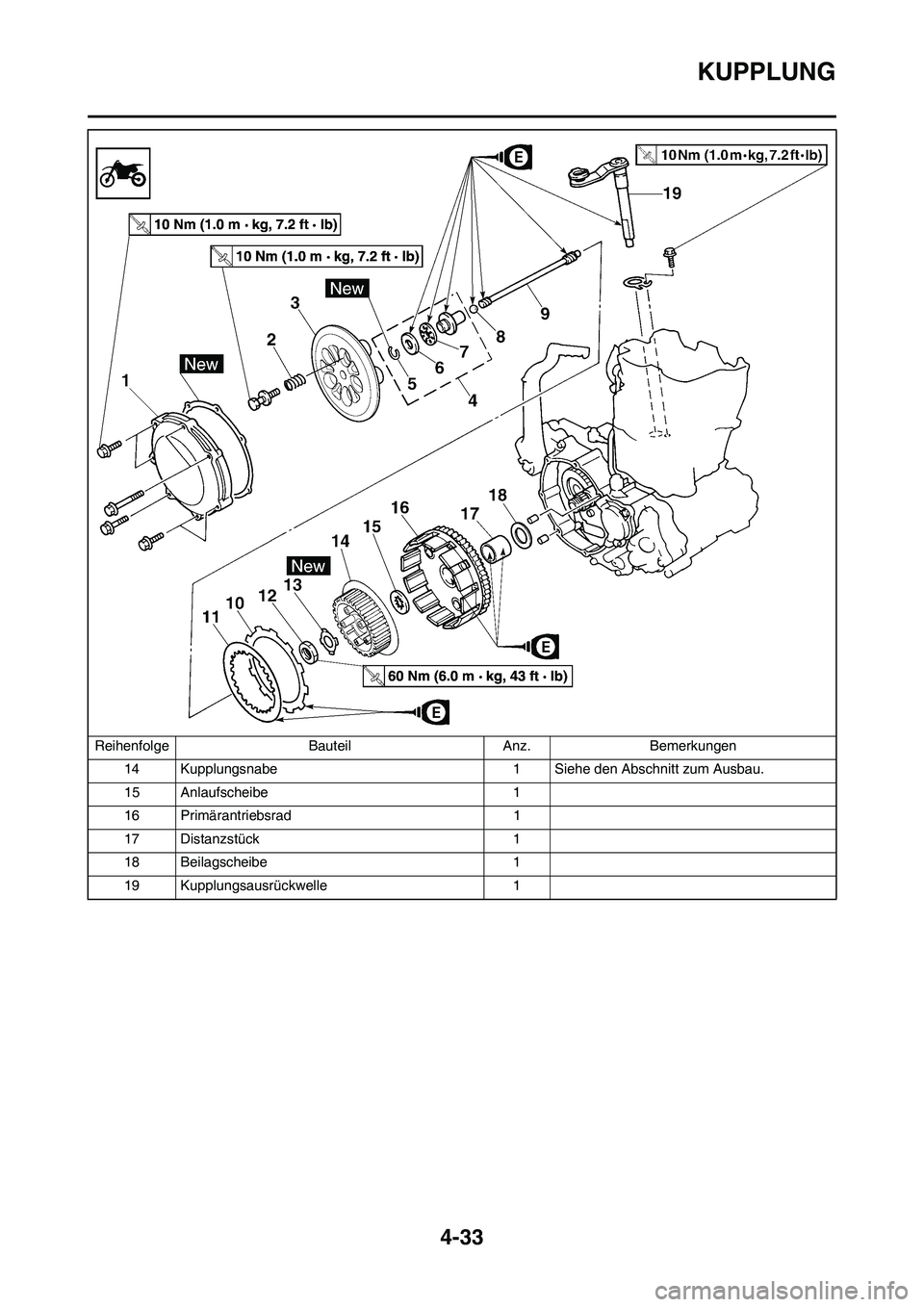

4-33
KUPPLUNG
14 Kupplungsnabe 1 Siehe den Abschnitt zum Ausbau.
15 Anlaufscheibe 1
16 Primärantriebsrad 1
17 Distanzstück 1
18 Beilagscheibe 1
19 Kupplungsausrückwelle 1 Reihenfolge Bauteil Anz. Bemerkungen

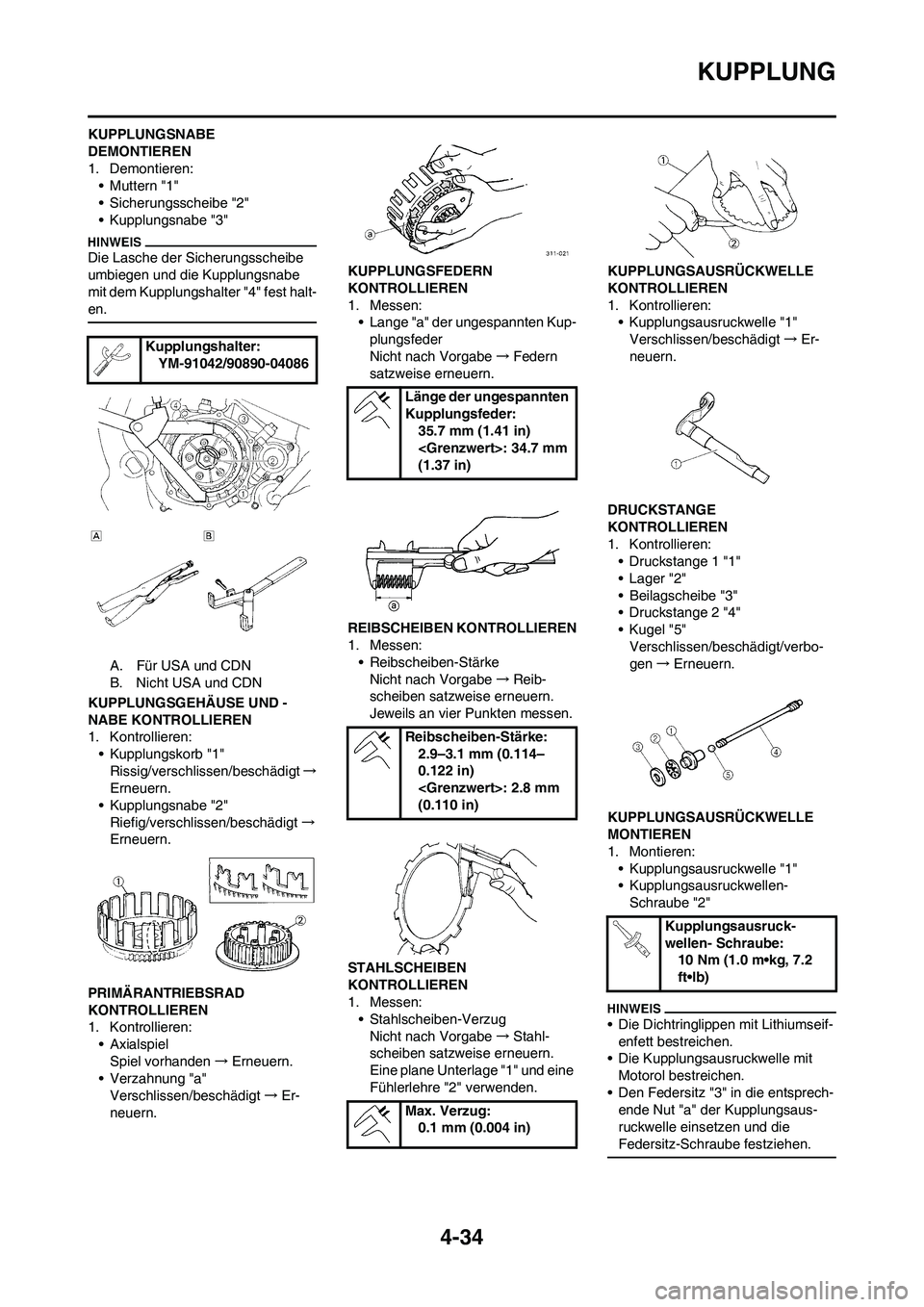

4-34
KUPPLUNG
KUPPLUNGSNABE
DEMONTIEREN
1. Demontieren:
• Muttern "1"
• Sicherungsscheibe "2"
• Kupplungsnabe "3"
Die Lasche der Sicherungsscheibe
umbiegen und die Kupplungsnabe
mit dem Kupplungshalter "4" fest halt-
en.
A. Für USA und CDN
B. Nicht USA und CDN
KUPPLUNGSGEHÄUSE UND -
NABE KONTROLLIEREN
1. Kontrollieren:
• Kupplungskorb "1"
Rissig/verschlissen/beschädigt→
Erneuern.
• Kupplungsnabe "2"
Riefig/verschlissen/beschädigt→
Erneuern.
PRIMÄRANTRIEBSRAD
KONTROLLIEREN
1. Kontrollieren:
•Axialspiel
Spiel vorhanden→Erneuern.
• Verzahnung "a"
Verschlissen/beschädigt→Er-
neuern.KUPPLUNGSFEDERN
KONTROLLIEREN
1. Messen:
• Lange "a" der ungespannten Kup-
plungsfeder
Nicht nach Vorgabe→Federn
satzweise erneuern.
REIBSCHEIBEN KONTROLLIEREN
1. Messen:
• Reibscheiben-Stärke
Nicht nach Vorgabe→Reib-
scheiben satzweise erneuern.
Jeweils an vier Punkten messen.
STAHLSCHEIBEN
KONTROLLIEREN
1. Messen:
• Stahlscheiben-Verzug
Nicht nach Vorgabe→Stahl-
scheiben satzweise erneuern.
Eine plane Unterlage "1" und eine
Fühlerlehre "2" verwenden.KUPPLUNGSAUSRÜCKWELLE
KONTROLLIEREN
1. Kontrollieren:
• Kupplungsausruckwelle "1"
Verschlissen/beschädigt→Er-
neuern.
DRUCKSTANGE
KONTROLLIEREN
1. Kontrollieren:
• Druckstange 1 "1"
• Lager "2"
• Beilagscheibe "3"
• Druckstange 2 "4"
• Kugel "5"
Verschlissen/beschädigt/verbo-
gen→Erneuern.
KUPPLUNGSAUSRÜCKWELLE
MONTIEREN
1. Montieren:
• Kupplungsausruckwelle "1"
• Kupplungsausruckwellen-
Schraube "2"
• Die Dichtringlippen mit Lithiumseif-
enfett bestreichen.
• Die Kupplungsausruckwelle mit
Motorol bestreichen.
• Den Federsitz "3" in die entsprech-
ende Nut "a" der Kupplungsaus-
ruckwelle einsetzen und die
Federsitz-Schraube festziehen.
Kupplungshalter:
YM-91042/90890-04086
Länge der ungespannten
Kupplungsfeder:
35.7 mm (1.41 in)
: 34.7 mm
(1.37 in)
Reibscheiben-Stärke:
2.9–3.1 mm (0.114–
0.122 in)
: 2.8 mm
(0.110 in)
Max. Verzug:
0.1 mm (0.004 in)
Kupplungsausruck-
wellen- Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

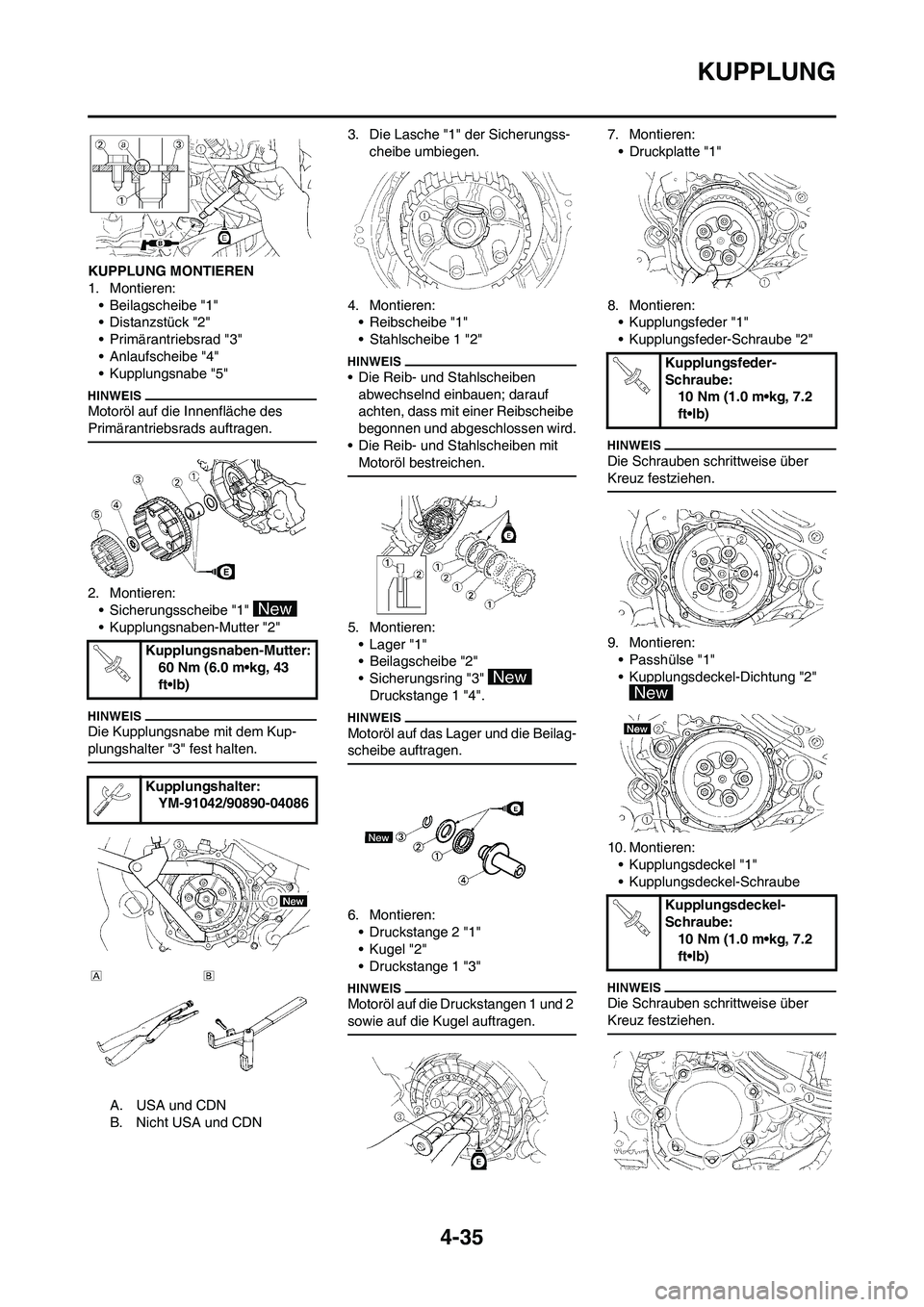

4-35
KUPPLUNG
KUPPLUNG MONTIEREN
1. Montieren:
• Beilagscheibe "1"
• Distanzstück "2"
• Primärantriebsrad "3"
• Anlaufscheibe "4"
• Kupplungsnabe "5"
Motoröl auf die Innenfläche des
Primärantriebsrads auftragen.
2. Montieren:
• Sicherungsscheibe "1"
• Kupplungsnaben-Mutter "2"
Die Kupplungsnabe mit dem Kup-
plungshalter "3" fest halten.
A. USA und CDN
B. Nicht USA und CDN3. Die Lasche "1" der Sicherungss-
cheibe umbiegen.
4. Montieren:
• Reibscheibe "1"
• Stahlscheibe 1 "2"
• Die Reib- und Stahlscheiben
abwechselnd einbauen; darauf
achten, dass mit einer Reibscheibe
begonnen und abgeschlossen wird.
• Die Reib- und Stahlscheiben mit
Motoröl bestreichen.
5. Montieren:
• Lager "1"
• Beilagscheibe "2"
• Sicherungsring "3"
Druckstange 1 "4".
Motoröl auf das Lager und die Beilag-
scheibe auftragen.
6. Montieren:
• Druckstange 2 "1"
• Kugel "2"
• Druckstange 1 "3"
Motoröl auf die Druckstangen 1 und 2
sowie auf die Kugel auftragen.
7. Montieren:
• Druckplatte "1"
8. Montieren:
• Kupplungsfeder "1"
• Kupplungsfeder-Schraube "2"
Die Schrauben schrittweise über
Kreuz festziehen.
9. Montieren:
• Passhülse "1"
• Kupplungsdeckel-Dichtung "2"
10. Montieren:
• Kupplungsdeckel "1"
• Kupplungsdeckel-Schraube
Die Schrauben schrittweise über
Kreuz festziehen.
Kupplungsnaben-Mutter:
60 Nm (6.0 m•kg, 43
ft•lb)
Kupplungshalter:
YM-91042/90890-04086
Kupplungsfeder-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kupplungsdeckel-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

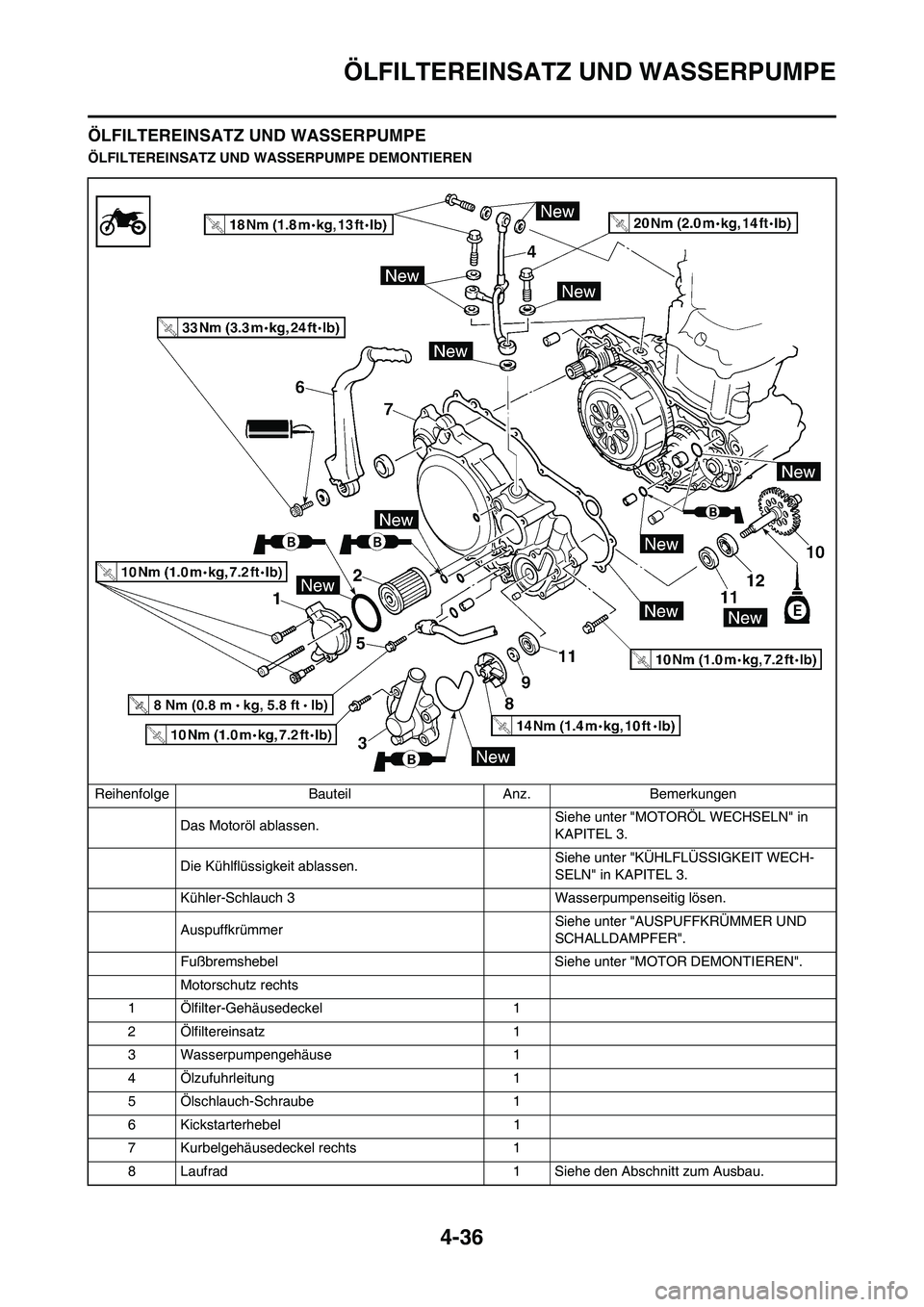

4-36
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Die Kühlflüssigkeit ablassen. Siehe unter "KÜHLFLÜSSIGKEIT WECH-
SELN" in KAPITEL 3.
Kühler-Schlauch 3 Wasserpumpenseitig lösen.
Auspuffkrümmer Siehe unter "AUSPUFFKRÜMMER UND
SCHALLDAMPFER".
Fußbremshebel Siehe unter "MOTOR DEMONTIEREN".
Motorschutz rechts
1 Ölfilter-Gehäusedeckel 1
2 Ölfiltereinsatz 1
3 Wasserpumpengehäuse 1
4 Ölzufuhrleitung 1
5 Ölschlauch-Schraube 1
6 Kickstarterhebel 1
7 Kurbelgehäusedeckel rechts 1
8 Laufrad 1 Siehe den Abschnitt zum Ausbau.

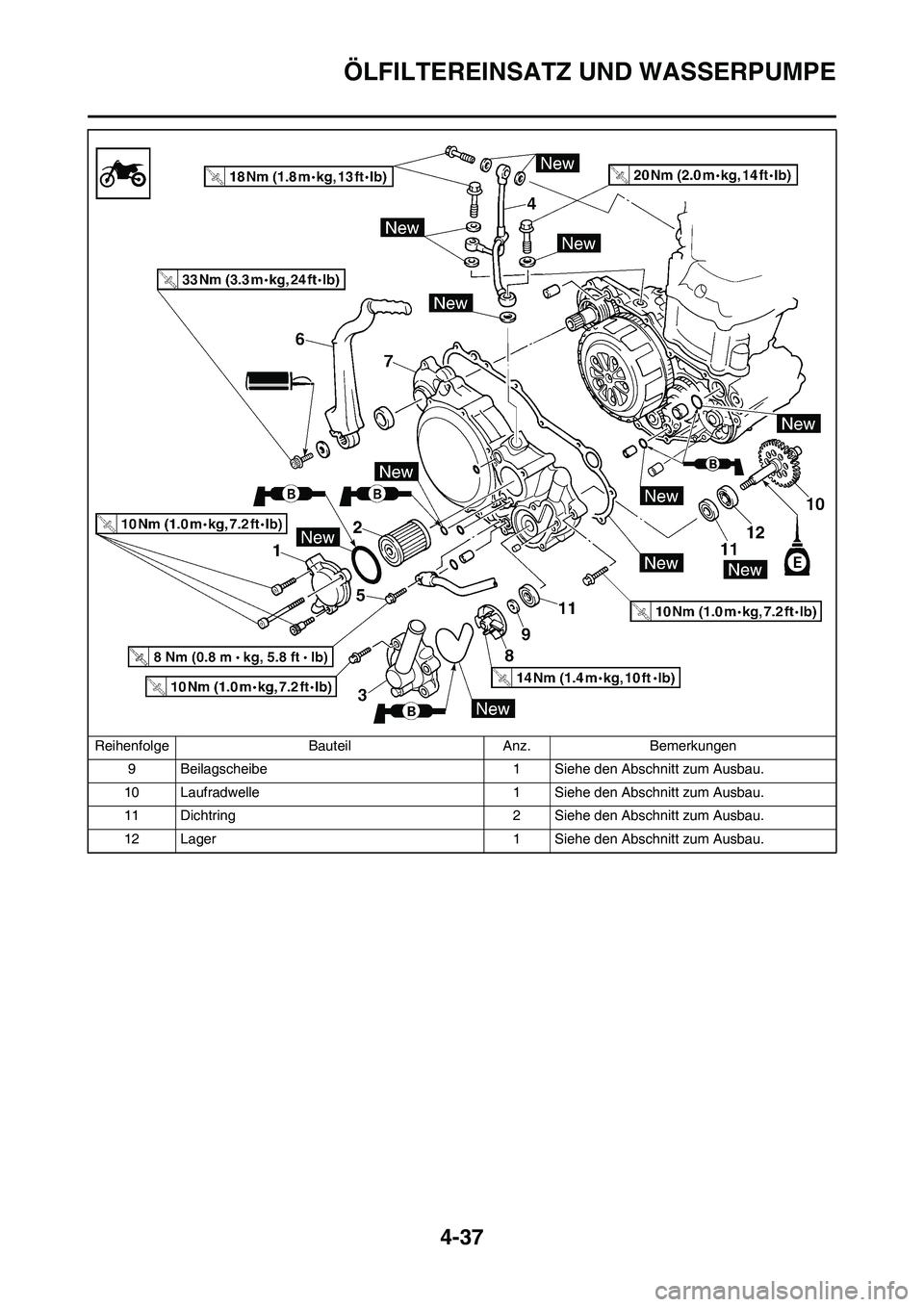

4-37
ÖLFILTEREINSATZ UND WASSERPUMPE
9 Beilagscheibe 1 Siehe den Abschnitt zum Ausbau.
10 Laufradwelle 1 Siehe den Abschnitt zum Ausbau.
11 Dichtring 2 Siehe den Abschnitt zum Ausbau.
12 Lager 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

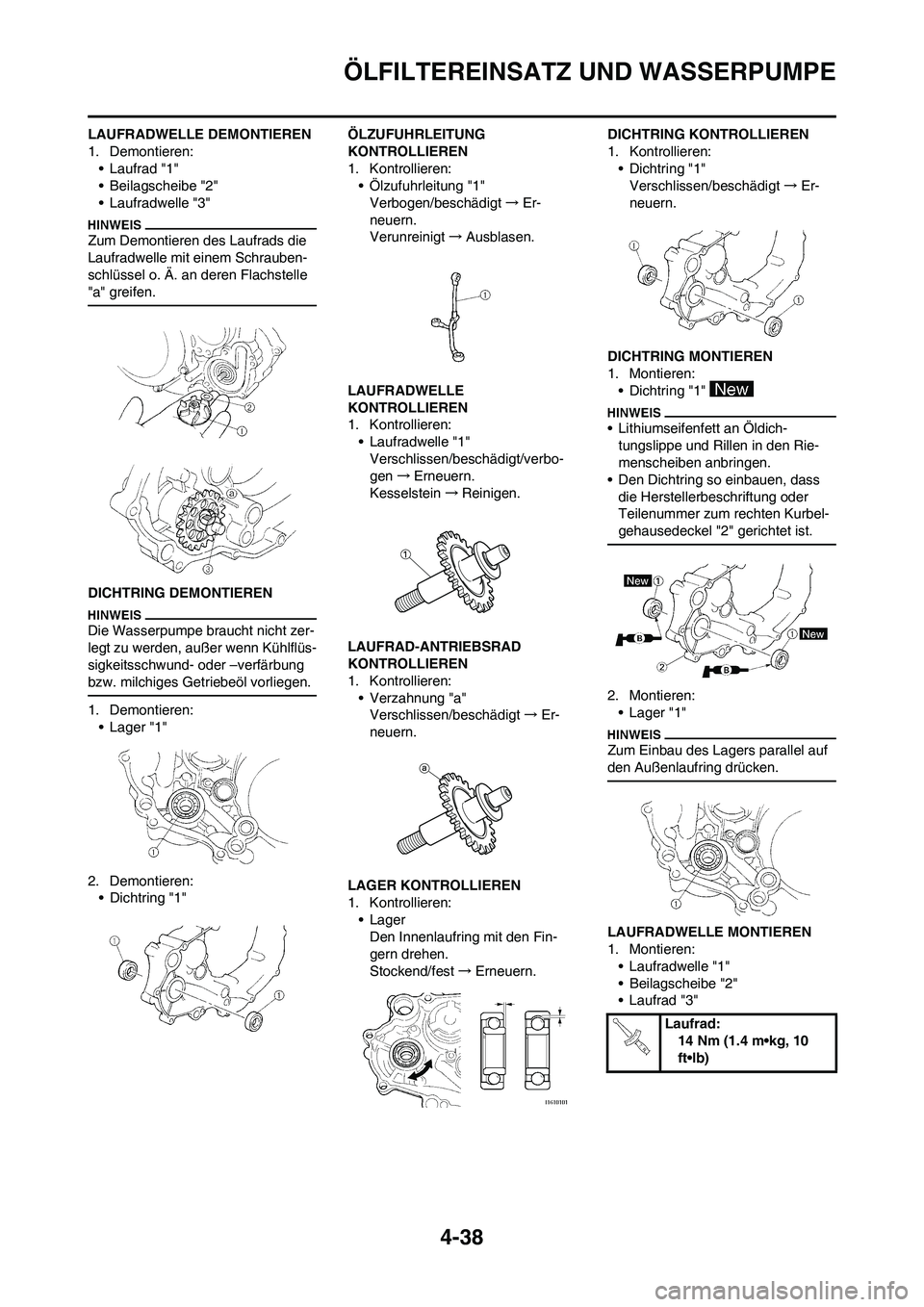

4-38
ÖLFILTEREINSATZ UND WASSERPUMPE
LAUFRADWELLE DEMONTIEREN
1. Demontieren:
• Laufrad "1"
• Beilagscheibe "2"
• Laufradwelle "3"
Zum Demontieren des Laufrads die
Laufradwelle mit einem Schrauben-
schlüssel o. Ä. an deren Flachstelle
"a" greifen.
DICHTRING DEMONTIEREN
Die Wasserpumpe braucht nicht zer-
legt zu werden, außer wenn Kühlflüs-
sigkeitsschwund- oder –verfärbung
bzw. milchiges Getriebeöl vorliegen.
1. Demontieren:
• Lager "1"
2. Demontieren:
• Dichtring "1"ÖLZUFUHRLEITUNG
KONTROLLIEREN
1. Kontrollieren:
• Ölzufuhrleitung "1"
Verbogen/beschädigt→Er-
neuern.
Verunreinigt→Ausblasen.
LAUFRADWELLE
KONTROLLIEREN
1. Kontrollieren:
• Laufradwelle "1"
Verschlissen/beschädigt/verbo-
gen→Erneuern.
Kesselstein→Reinigen.
LAUFRAD-ANTRIEBSRAD
KONTROLLIEREN
1. Kontrollieren:
• Verzahnung "a"
Verschlissen/beschädigt→Er-
neuern.
LAGER KONTROLLIEREN
1. Kontrollieren:
• Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest→Erneuern.DICHTRING KONTROLLIEREN
1. Kontrollieren:
• Dichtring "1"
Verschlissen/beschädigt→Er-
neuern.
DICHTRING MONTIEREN
1. Montieren:
• Dichtring "1"
• Lithiumseifenfett an Öldich-
tungslippe und Rillen in den Rie-
menscheiben anbringen.
• Den Dichtring so einbauen, dass
die Herstellerbeschriftung oder
Teilenummer zum rechten Kurbel-
gehausedeckel "2" gerichtet ist.
2. Montieren:
• Lager "1"
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken.
LAUFRADWELLE MONTIEREN
1. Montieren:
• Laufradwelle "1"
• Beilagscheibe "2"
• Laufrad "3"
Laufrad:
14 Nm (1.4 m•kg, 10
ft•lb)

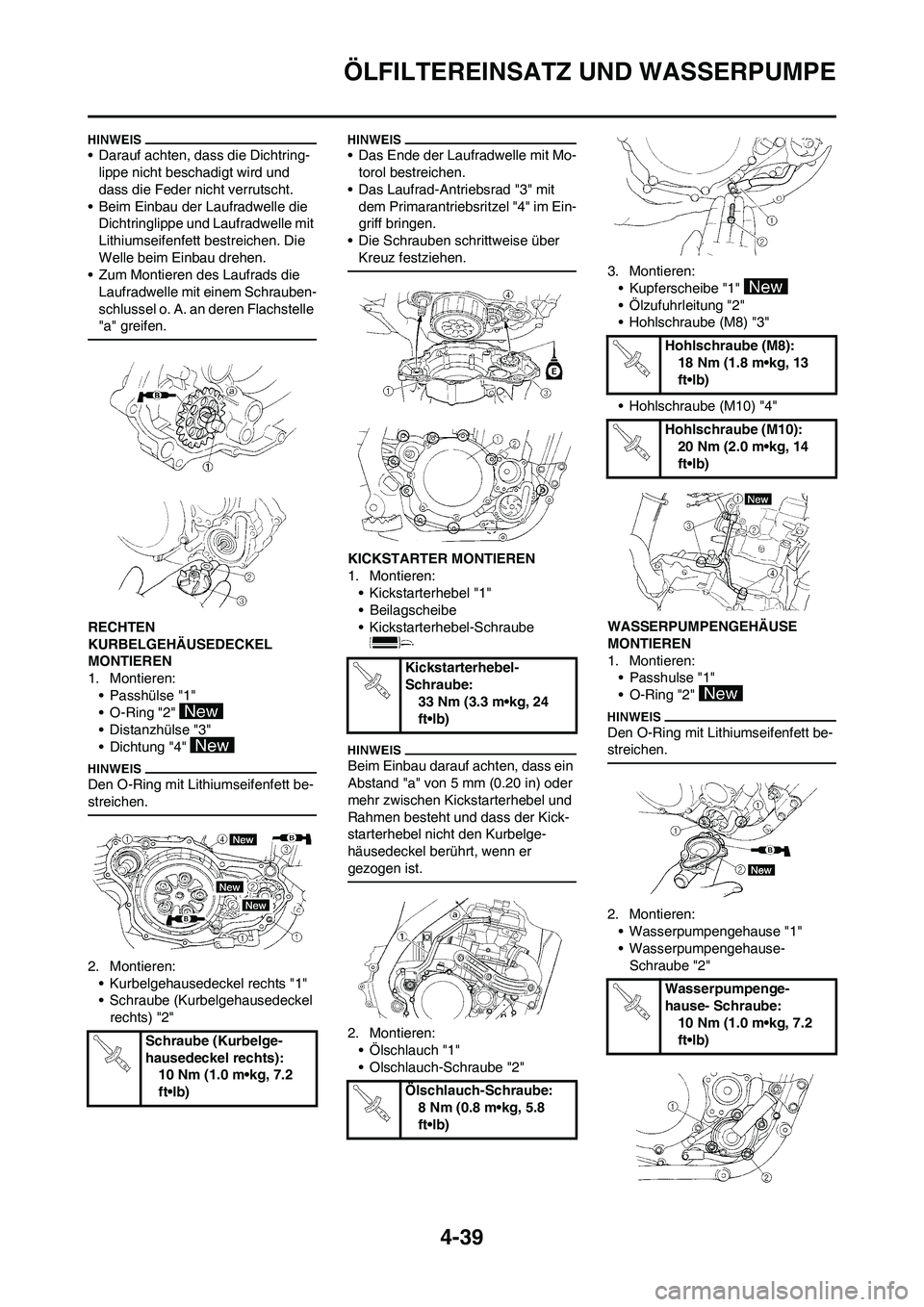

4-39
ÖLFILTEREINSATZ UND WASSERPUMPE
• Darauf achten, dass die Dichtring-
lippe nicht beschadigt wird und
dass die Feder nicht verrutscht.
• Beim Einbau der Laufradwelle die
Dichtringlippe und Laufradwelle mit
Lithiumseifenfett bestreichen. Die
Welle beim Einbau drehen.
• Zum Montieren des Laufrads die
Laufradwelle mit einem Schrauben-
schlussel o. A. an deren Flachstelle
"a" greifen.
RECHTEN
KURBELGEHÄUSEDECKEL
MONTIEREN
1. Montieren:
• Passhülse "1"
• O-Ring "2"
• Distanzhülse "3"
• Dichtung "4"
Den O-Ring mit Lithiumseifenfett be-
streichen.
2. Montieren:
• Kurbelgehausedeckel rechts "1"
• Schraube (Kurbelgehausedeckel
rechts) "2"
• Das Ende der Laufradwelle mit Mo-
torol bestreichen.
• Das Laufrad-Antriebsrad "3" mit
dem Primarantriebsritzel "4" im Ein-
griff bringen.
• Die Schrauben schrittweise über
Kreuz festziehen.
KICKSTARTER MONTIEREN
1. Montieren:
• Kickstarterhebel "1"
• Beilagscheibe
• Kickstarterhebel-Schraube
Beim Einbau darauf achten, dass ein
Abstand "a" von 5 mm (0.20 in) oder
mehr zwischen Kickstarterhebel und
Rahmen besteht und dass der Kick-
starterhebel nicht den Kurbelge-
häusedeckel berührt, wenn er
gezogen ist.
2. Montieren:
•Ölschlauch "1"
• Olschlauch-Schraube "2"3. Montieren:
• Kupferscheibe "1"
• Ölzufuhrleitung "2"
• Hohlschraube (M8) "3"
• Hohlschraube (M10) "4"
WASSERPUMPENGEHÄUSE
MONTIEREN
1. Montieren:
• Passhulse "1"
•O-Ring "2"
Den O-Ring mit Lithiumseifenfett be-
streichen.
2. Montieren:
• Wasserpumpengehause "1"
• Wasserpumpengehause-
Schraube "2"
Schraube (Kurbelge-
hausedeckel rechts):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kickstarterhebel-
Schraube:
33 Nm (3.3 m•kg, 24
ft•lb)
Ölschlauch-Schraube:
8 Nm (0.8 m•kg, 5.8
ft•lb)
Hohlschraube (M8):
18 Nm (1.8 m•kg, 13
ft•lb)
Hohlschraube (M10):
20 Nm (2.0 m•kg, 14
ft•lb)
Wasserpumpenge-
hause- Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

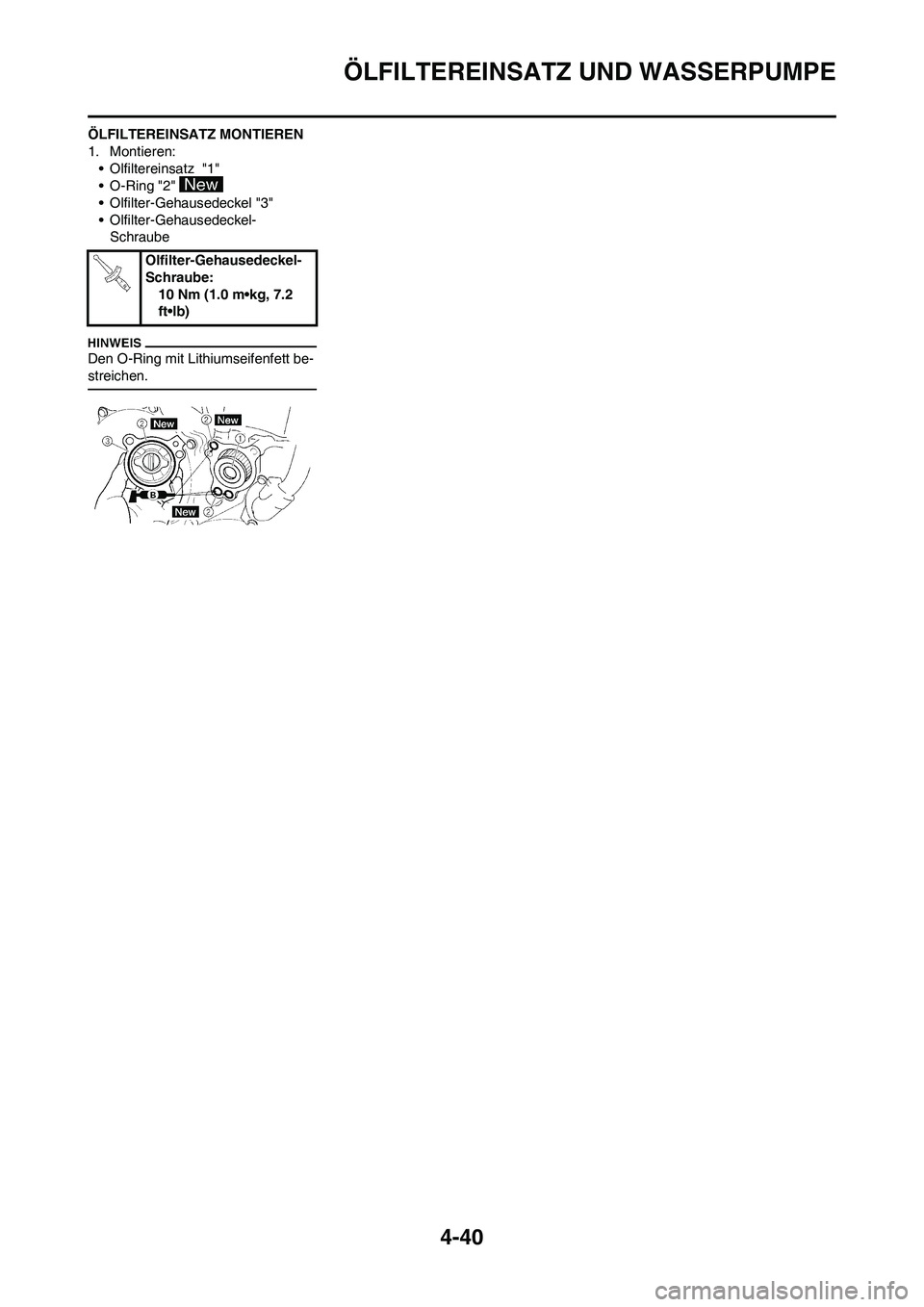

4-40
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ MONTIEREN
1. Montieren:
• Olfiltereinsatz "1"
• O-Ring "2"
• Olfilter-Gehausedeckel "3"
• Olfilter-Gehausedeckel-
Schraube
Den O-Ring mit Lithiumseifenfett be-
streichen.
Olfilter-Gehausedeckel-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
