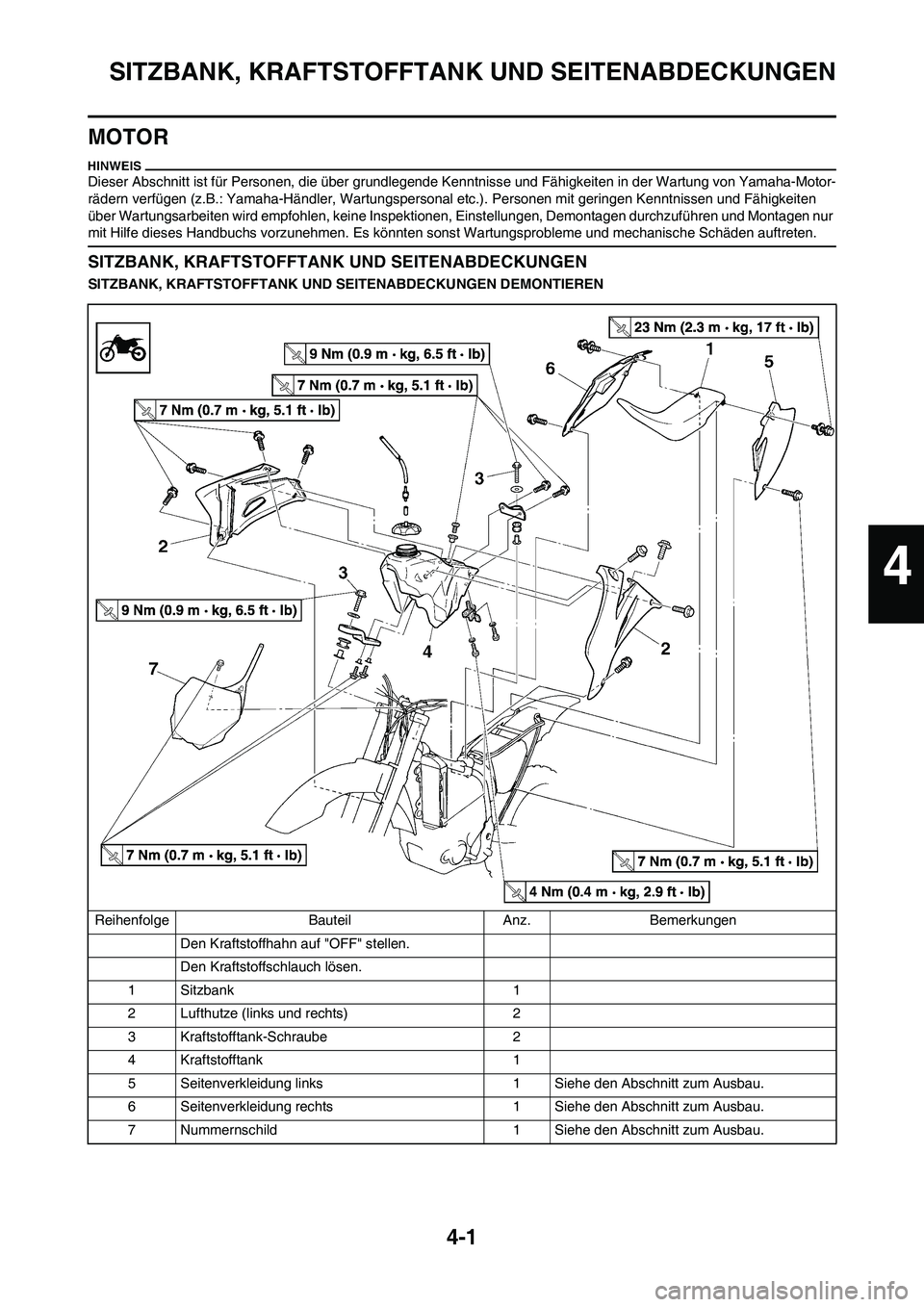

4-1
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN
MOTOR
Dieser Abschnitt ist für Personen, die über grundlegende Kenntnisse und Fähigkeiten in der Wartung von Yamaha-Motor-
rädern verfügen (z.B.: Yamaha-Händler, Wartungspersonal etc.). Personen mit geringen Kenntnissen und Fähigkeiten
über Wartungsarbeiten wird empfohlen, keine Inspektionen, Einstellungen, Demontagen durchzuführen und Montagen nur
mit Hilfe dieses Handbuchs vorzunehmen. Es könnten sonst Wartungsprobleme und mechanische Schäden auftreten.
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Den Kraftstoffhahn auf "OFF" stellen.
Den Kraftstoffschlauch lösen.
1 Sitzbank 1
2 Lufthutze (links und rechts) 2
3 Kraftstofftank-Schraube 2
4 Kraftstofftank 1
5 Seitenverkleidung links 1 Siehe den Abschnitt zum Ausbau.
6 Seitenverkleidung rechts 1 Siehe den Abschnitt zum Ausbau.
7 Nummernschild 1 Siehe den Abschnitt zum Ausbau.
4

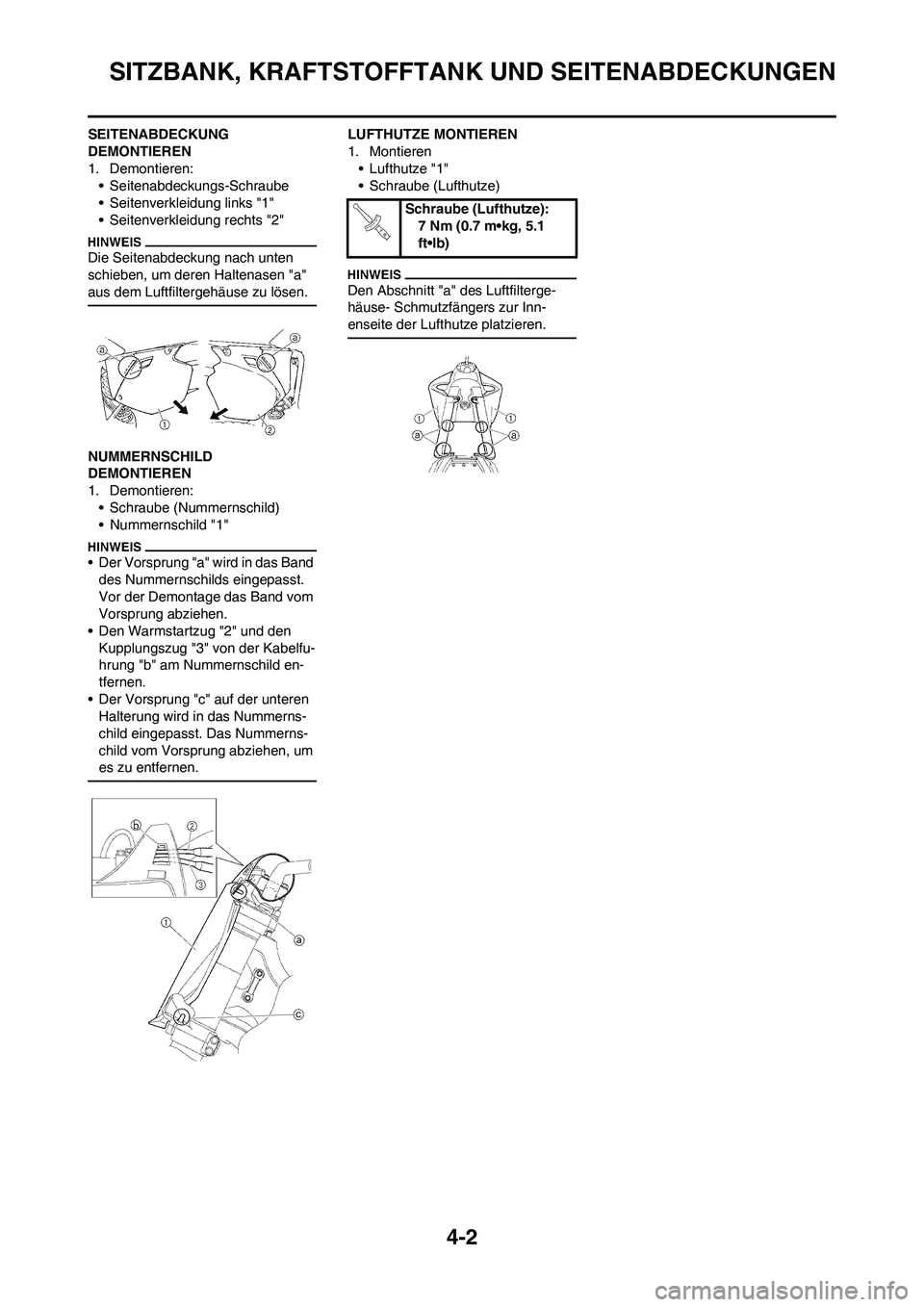

4-2
SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN
SEITENABDECKUNG
DEMONTIEREN
1. Demontieren:
• Seitenabdeckungs-Schraube
• Seitenverkleidung links "1"
• Seitenverkleidung rechts "2"
Die Seitenabdeckung nach unten
schieben, um deren Haltenasen "a"
aus dem Luftfiltergehäuse zu lösen.
NUMMERNSCHILD
DEMONTIEREN
1. Demontieren:
• Schraube (Nummernschild)
• Nummernschild "1"
• Der Vorsprung "a" wird in das Band
des Nummernschilds eingepasst.
Vor der Demontage das Band vom
Vorsprung abziehen.
• Den Warmstartzug "2" und den
Kupplungszug "3" von der Kabelfu-
hrung "b" am Nummernschild en-
tfernen.
• Der Vorsprung "c" auf der unteren
Halterung wird in das Nummerns-
child eingepasst. Das Nummerns-
child vom Vorsprung abziehen, um
es zu entfernen.
LUFTHUTZE MONTIEREN
1. Montieren
• Lufthutze "1"
• Schraube (Lufthutze)
Den Abschnitt "a" des Luftfilterge-
häuse- Schmutzfängers zur Inn-
enseite der Lufthutze platzieren.
Schraube (Lufthutze):
7 Nm (0.7 m•kg, 5.1
ft•lb)

4-3

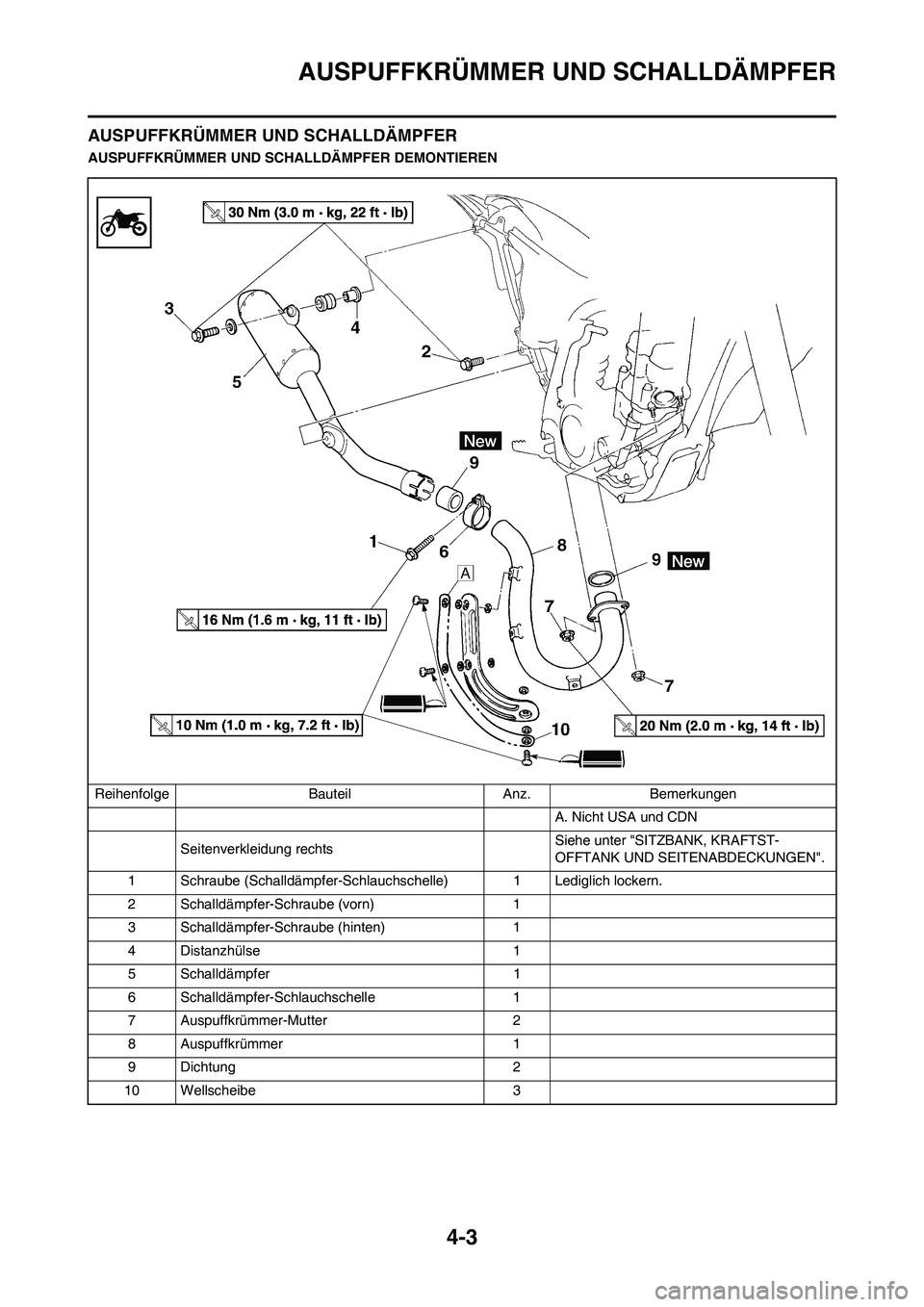

AUSPUFFKRÜMMER UND SCHALLDÄMPFER
AUSPUFFKRÜMMER UND SCHALLDÄMPFER
AUSPUFFKRÜMMER UND SCHALLDÄMPFER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
A. Nicht USA und CDN
Seitenverkleidung rechtsSiehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN".
1 Schraube (Schalldämpfer-Schlauchschelle) 1 Lediglich lockern.
2 Schalldämpfer-Schraube (vorn) 1
3 Schalldämpfer-Schraube (hinten) 1
4 Distanzhülse 1
5 Schalldämpfer 1
6 Schalldämpfer-Schlauchschelle 1
7 Auspuffkrümmer-Mutter 2
8 Auspuffkrümmer 1
9Dichtung 2
10 Wellscheibe 3

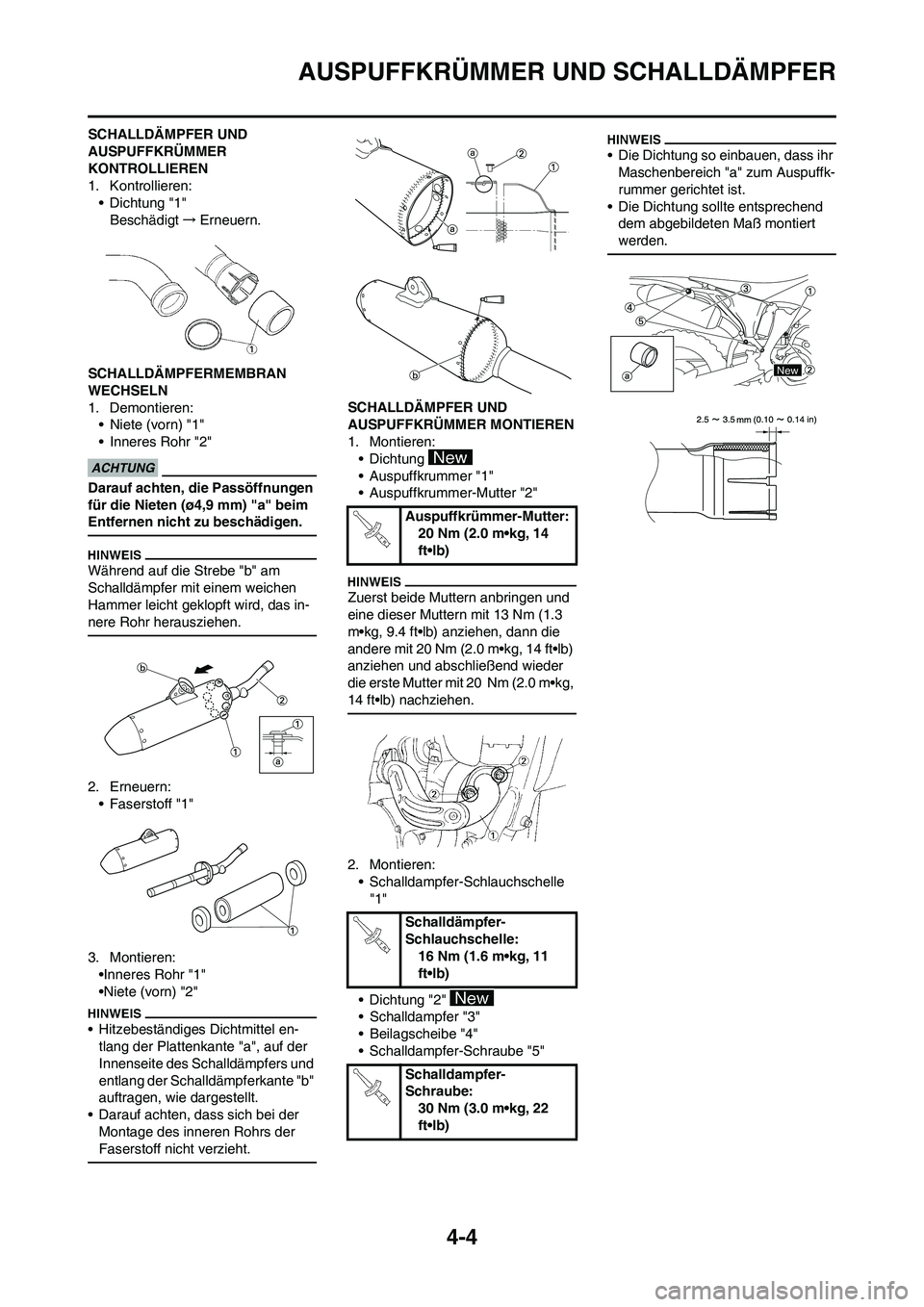

4-4
AUSPUFFKRÜMMER UND SCHALLDÄMPFER
SCHALLDÄMPFER UND
AUSPUFFKRÜMMER
KONTROLLIEREN
1. Kontrollieren:
• Dichtung "1"
Beschädigt→Erneuern.
SCHALLDÄMPFERMEMBRAN
WECHSELN
1. Demontieren:
• Niete (vorn) "1"
• Inneres Rohr "2"
Darauf achten, die Passöffnungen
für die Nieten (ø4,9 mm) "a" beim
Entfernen nicht zu beschädigen.
Während auf die Strebe "b" am
Schalldämpfer mit einem weichen
Hammer leicht geklopft wird, das in-
nere Rohr herausziehen.
2. Erneuern:
• Faserstoff "1"
3. Montieren:
•Inneres Rohr "1"
•Niete (vorn) "2"
• Hitzebeständiges Dichtmittel en-
tlang der Plattenkante "a", auf der
Innenseite des Schalldämpfers und
entlang der Schalldämpferkante "b"
auftragen, wie dargestellt.
• Darauf achten, dass sich bei der
Montage des inneren Rohrs der
Faserstoff nicht verzieht.
SCHALLDÄMPFER UND
AUSPUFFKRÜMMER MONTIEREN
1. Montieren:
• Dichtung
• Auspuffkrummer "1"
• Auspuffkrummer-Mutter "2"
Zuerst beide Muttern anbringen und
eine dieser Muttern mit 13 Nm (1.3
m•kg, 9.4 ft•lb) anziehen, dann die
andere mit 20 Nm (2.0 m•kg, 14 ft•lb)
anziehen und abschließend wieder
die erste Mutter mit 20 Nm (2.0 m•kg,
14 ft•lb) nachziehen.
2. Montieren:
• Schalldampfer-Schlauchschelle
"1"
• Dichtung "2"
• Schalldampfer "3"
• Beilagscheibe "4"
• Schalldampfer-Schraube "5"
• Die Dichtung so einbauen, dass ihr
Maschenbereich "a" zum Auspuffk-
rummer gerichtet ist.
• Die Dichtung sollte entsprechend
dem abgebildeten Maß montiert
werden.
Auspuffkrümmer-Mutter:
20 Nm (2.0 m•kg, 14
ft•lb)
Schalldämpfer-
Schlauchschelle:
16 Nm (1.6 m•kg, 11
ft•lb)
Schalldampfer-
Schraube:
30 Nm (3.0 m•kg, 22
ft•lb)
New

4-5

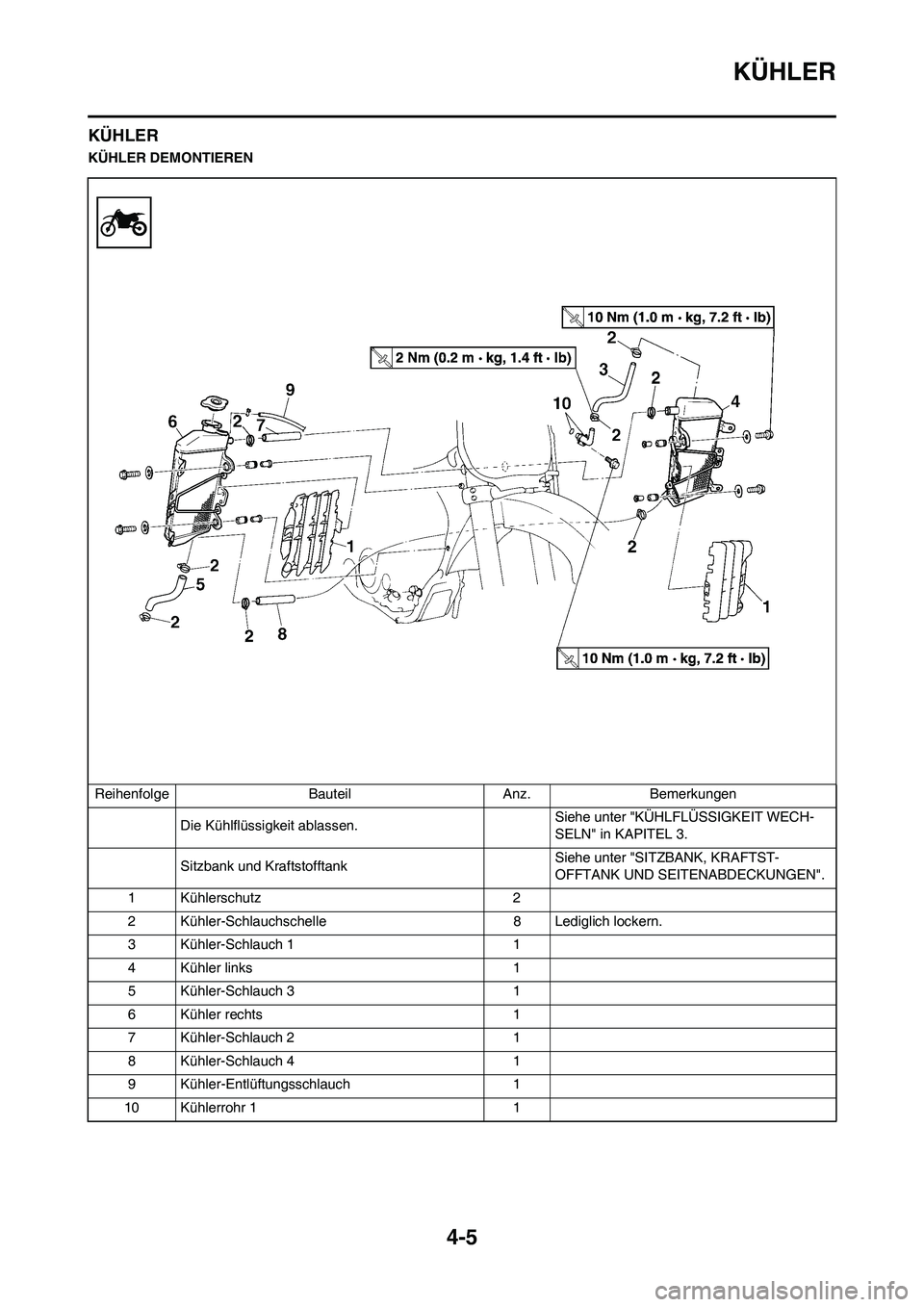

KÜHLER
KÜHLER
KÜHLER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Die Kühlflüssigkeit ablassen.Siehe unter "KÜHLFLÜSSIGKEIT WECH-
SELN" in KAPITEL 3.
Sitzbank und KraftstofftankSiehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN".
1 Kühlerschutz 2
2 Kühler-Schlauchschelle 8 Lediglich lockern.
3 Kühler-Schlauch 1 1
4 Kühler links 1
5 Kühler-Schlauch 3 1
6 Kühler rechts 1
7 Kühler-Schlauch 2 1
8 Kühler-Schlauch 4 1
9 Kühler-Entlüftungsschlauch 1
10 Kühlerrohr 1 1

4-6
KÜHLER
HANDHABUNGSHINWEISE
Der Kühlerverschlussdeckel darf
niemals bei heißem Motor ab-
genommen werden. Austretender
Dampf und heiße Kühlflüssigkeit
können ernsthafte Verbrühungen
verursachen.
Den Kühlerverschlussdeckel im-
mer erst nach Abkühlen des Mo-
tors, wie nachfolgend
beschrieben, öffnen:
Einen dicken Lappen über den
Kühlerverschlussdeckel legen und
dann den Deckel langsam im Ge-
genuhrzeigersinn bis zum An-
schlag drehen. Dadurch kann der
restliche Druck entweichen. Erst
wenn kein Zischen mehr zu verne-
hmen ist, den Verschlussdeckel
eindrücken und im Gegenu-
hrzeigersinn abschrauben.
KÜHLER KONTROLLIEREN
1. Kontrollieren:
• Kuhlerblock "1"
Zugesetzt→Von der Rückseite
mit Druckluft ausblasen.
Kühlerlamellen verbogen→
nstand setzen/erneuern.
KÜHLER MONTIEREN
1. Montieren:
• O-Ring "1"
• Kühlerrohr 1 "2"
• Kuhlerrohr-Schraube "3"
Den O-Ring mit Lithiumseifenfett be-
streichen.
2. Montieren:
• Kuhler-Entluftungsschlauch "1"
• Kuhler-Schlauch 2 "2"
• Kuhler-Schlauch 3 "3"
• Kuhler-Schlauch 4 "4"
(an Kühler rechts "5")
3. Montieren:
• Kühler rechts "1"
• Schraube (Kühler rechts) "2"
• Kühler-Schlauch 3 "3"
Siehe unter "KABELFU-
HRUNGSDIAGRAMME" in KAPI-
TEL 2.
4. Montieren:
• Kühler links "1"
• Schraube (Kühler links) "2"
• Kühler-Schlauch 1 "3"
Siehe unter "KABELFU-
HRUNGSDIAGRAMME" in KAPI-
TEL 2.
5. Festziehen:
• Kühler-Schlauchschelle "4"6. Montieren:
• Kühlerschutz "1"
Zuerst das innere Hakenteil "a" und
danach das äußere "b" am Kühler
einhängen.
Kuhlerrohr-Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Schraube (Kuhler re-
chts):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Schraube (Kuhler links):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühler-Schlauch 1:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Kühler-Schlauchschelle:
2 Nm (0.2 m•kg, 1.4
ft•lb)

4-7

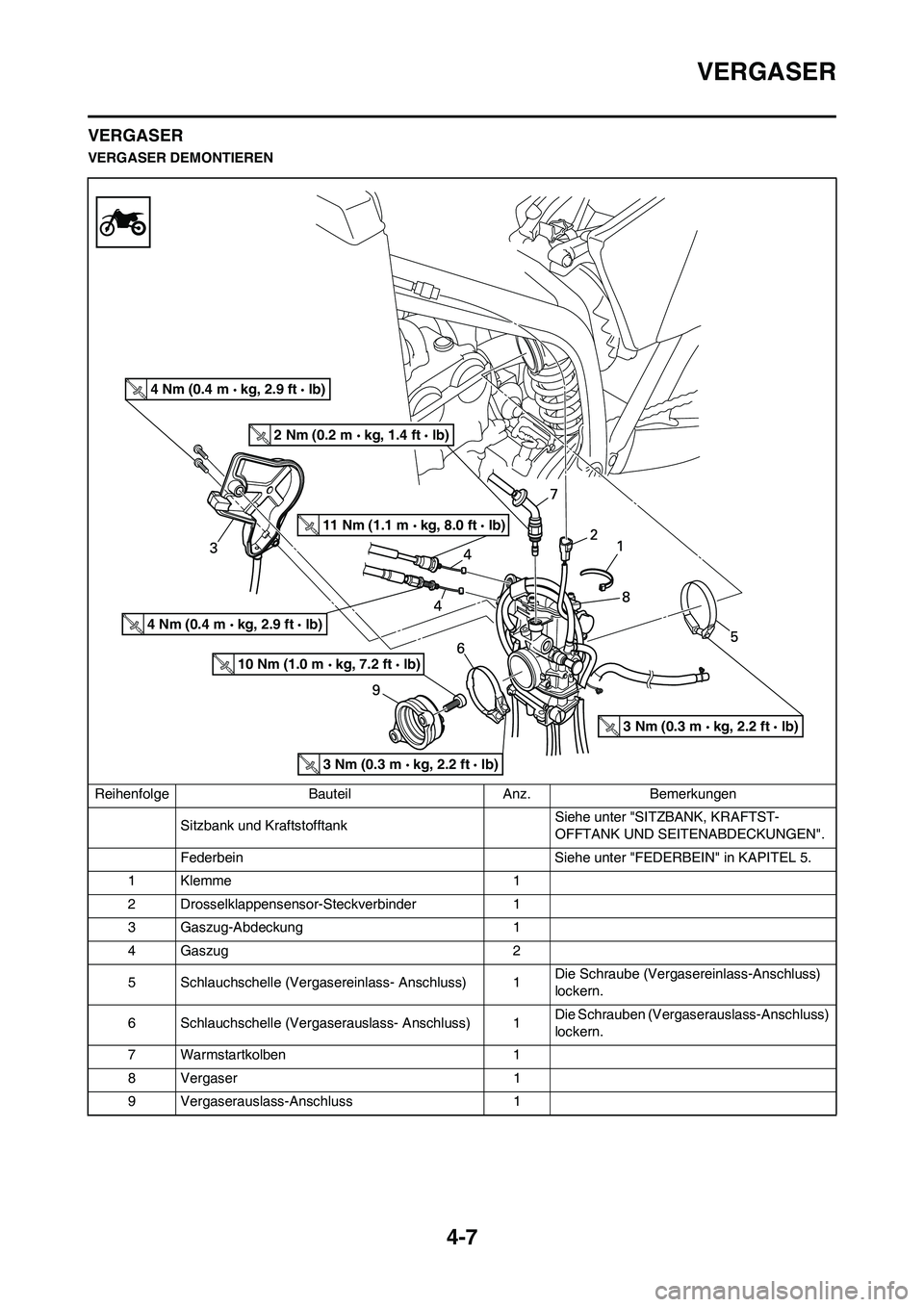

VERGASER
VERGASER
VERGASER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Sitzbank und Kraftstofftank Siehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN".
Federbein Siehe unter "FEDERBEIN" in KAPITEL 5.
1 Klemme 1
2 Drosselklappensensor-Steckverbinder 1
3 Gaszug-Abdeckung 1
4Gaszug 2
5 Schlauchschelle (Vergasereinlass- Anschluss) 1Die Schraube (Vergasereinlass-Anschluss)
lockern.
6 Schlauchschelle (Vergaserauslass- Anschluss) 1Die Schrauben (Vergaserauslass-Anschluss)
lockern.
7 Warmstartkolben 1
8 Vergaser 1
9 Vergaserauslass-Anschluss 1
4 Nm (0.4 m kg, 2.9 ft lb)
4 Nm (0.4 m kg, 2.9 ft lb)
2 Nm (0.2 m kg, 1.4 ft lb)
3 Nm (0.3 m kg, 2.2 ft lb)
3 Nm (0.3 m kg, 2.2 ft lb)
11 Nm (1.1 m kg, 8.0 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)

4-8
VERGASER

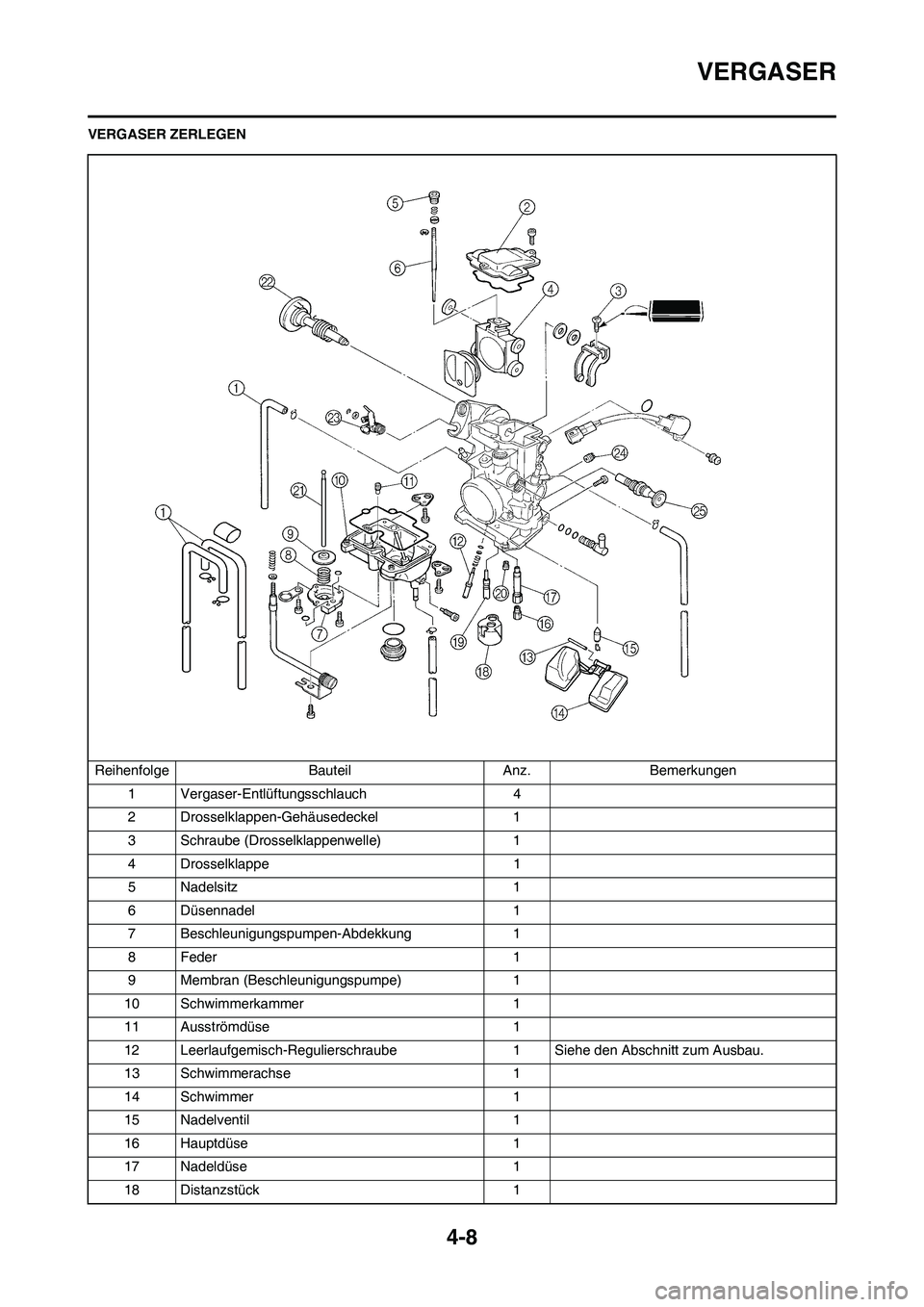

VERGASER ZERLEGEN
Reihenfolge Bauteil Anz. Bemerkungen
1 Vergaser-Entlüftungsschlauch 4
2 Drosselklappen-Gehäusedeckel 1
3 Schraube (Drosselklappenwelle) 1
4 Drosselklappe 1
5 Nadelsitz 1
6 Düsennadel 1
7 Beschleunigungspumpen-Abdekkung 1
8 Feder 1
9 Membran (Beschleunigungspumpe) 1
10 Schwimmerkammer 1
11 Ausströmdüse 1
12 Leerlaufgemisch-Regulierschraube 1 Siehe den Abschnitt zum Ausbau.
13 Schwimmerachse 1
14 Schwimmer 1
15 Nadelventil 1
16 Hauptdüse 1
17 Nadeldüse 1
18 Distanzstück 1

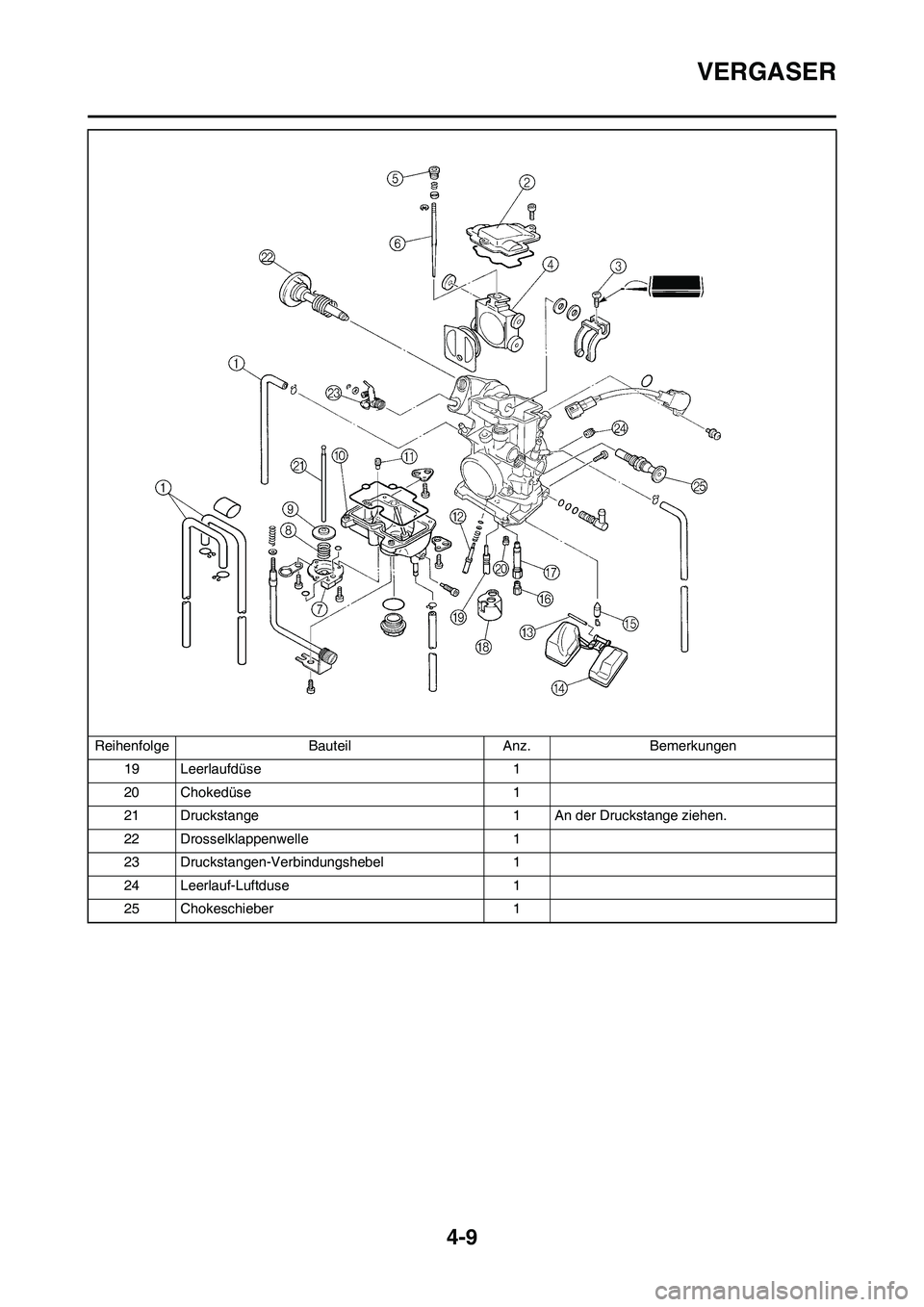

4-9
VERGASER
19 Leerlaufdüse 1
20 Chokedüse 1
21 Druckstange 1 An der Druckstange ziehen.
22 Drosselklappenwelle 1
23 Druckstangen-Verbindungshebel 1
24 Leerlauf-Luftduse 1
25 Chokeschieber 1 Reihenfolge Bauteil Anz. Bemerkungen

4-10
VERGASER

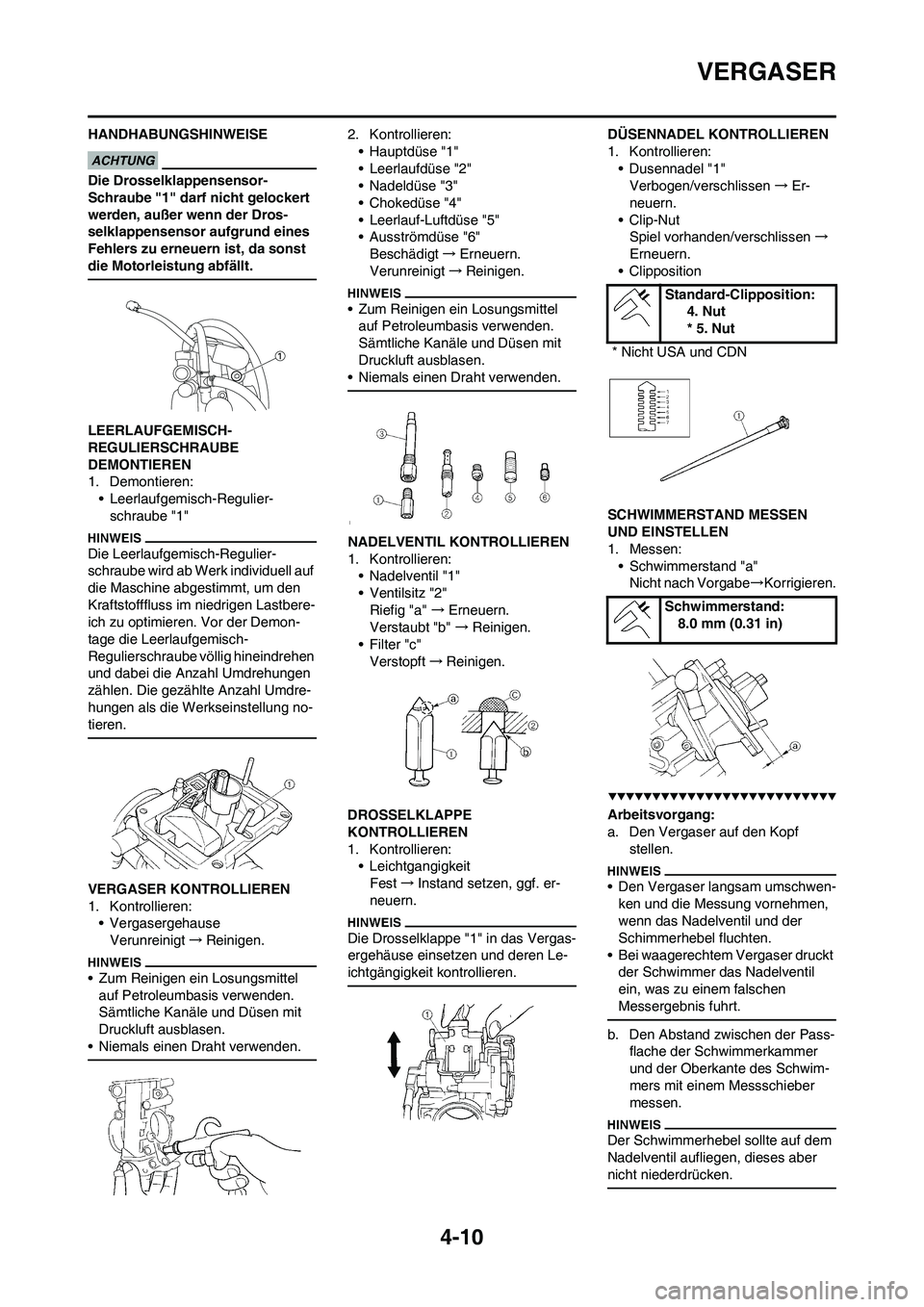

HANDHABUNGSHINWEISE
Die Drosselklappensensor-
Schraube "1" darf nicht gelockert
werden, außer wenn der Dros-
selklappensensor aufgrund eines
Fehlers zu erneuern ist, da sonst
die Motorleistung abfällt.
LEERLAUFGEMISCH-
REGULIERSCHRAUBE
DEMONTIEREN
1. Demontieren:
• Leerlaufgemisch-Regulier-
schraube "1"
Die Leerlaufgemisch-Regulier-
schraube wird ab Werk individuell auf
die Maschine abgestimmt, um den
Kraftstofffluss im niedrigen Lastbere-
ich zu optimieren. Vor der Demon-
tage die Leerlaufgemisch-
Regulierschraube völlig hineindrehen
und dabei die Anzahl Umdrehungen
zählen. Die gezählte Anzahl Umdre-
hungen als die Werkseinstellung no-
tieren.
VERGASER KONTROLLIEREN
1. Kontrollieren:
• Vergasergehause
Verunreinigt→Reinigen.
• Zum Reinigen ein Losungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
• Niemals einen Draht verwenden.
2. Kontrollieren:
• Hauptdüse "1"
• Leerlaufdüse "2"
• Nadeldüse "3"
•Chokedüse "4"
• Leerlauf-Luftdüse "5"
• Ausströmdüse "6"
Beschädigt→Erneuern.
Verunreinigt→Reinigen.
• Zum Reinigen ein Losungsmittel
auf Petroleumbasis verwenden.
Sämtliche Kanäle und Düsen mit
Druckluft ausblasen.
• Niemals einen Draht verwenden.
NADELVENTIL KONTROLLIEREN
1. Kontrollieren:
• Nadelventil "1"
• Ventilsitz "2"
Riefig "a" →Erneuern.
Verstaubt "b" →Reinigen.
•Filter "c"
Verstopft→Reinigen.
DROSSELKLAPPE
KONTROLLIEREN
1. Kontrollieren:
• Leichtgangigkeit
Fest→Instand setzen, ggf. er-
neuern.
Die Drosselklappe "1" in das Vergas-
ergehäuse einsetzen und deren Le-
ichtgängigkeit kontrollieren.
DÜSENNADEL KONTROLLIEREN
1. Kontrollieren:
• Dusennadel "1"
Verbogen/verschlissen→Er-
neuern.
•Clip-Nut
Spiel vorhanden/verschlissen→
Erneuern.
• Clipposition
SCHWIMMERSTAND MESSEN
UND EINSTELLEN
1. Messen:
• Schwimmerstand "a"
Nicht nach Vorgabe→Korrigieren.
Arbeitsvorgang:
a. Den Vergaser auf den Kopf
stellen.
• Den Vergaser langsam umschwen-
ken und die Messung vornehmen,
wenn das Nadelventil und der
Schimmerhebel fluchten.
• Bei waagerechtem Vergaser druckt
der Schwimmer das Nadelventil
ein, was zu einem falschen
Messergebnis fuhrt.
b. Den Abstand zwischen der Pass-
flache der Schwimmerkammer
und der Oberkante des Schwim-
mers mit einem Messschieber
messen.
Der Schwimmerhebel sollte auf dem
Nadelventil aufliegen, dieses aber
nicht niederdrücken.
Standard-Clipposition:
4. Nut
* 5. Nut
* Nicht USA und CDN
Schwimmerstand:
8.0 mm (0.31 in)
