YAMAHA YZ250F 2009 Betriebsanleitungen (in German)

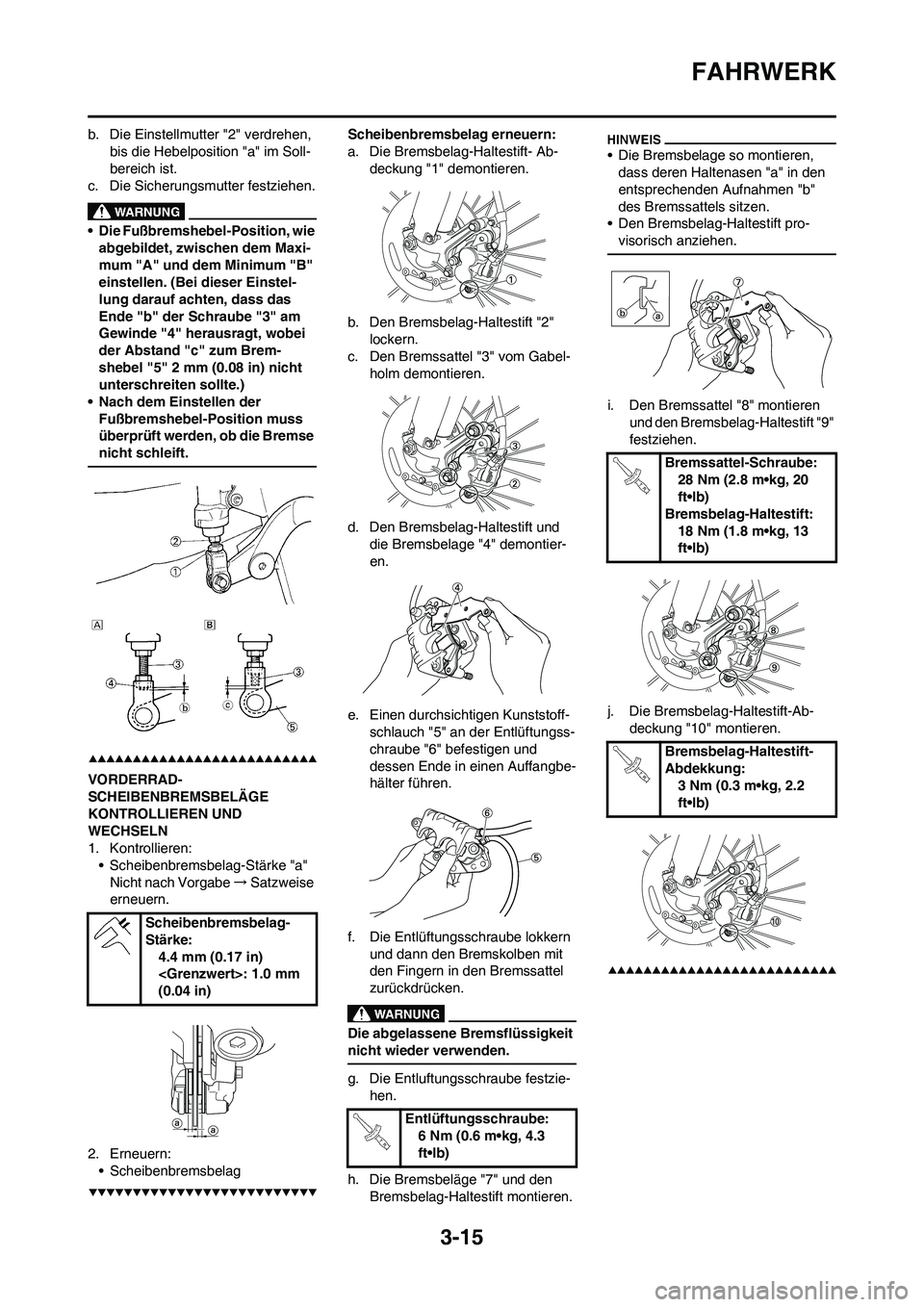

3-15
FAHRWERK
b. Die Einstellmutter "2" verdrehen,
bis die Hebelposition "a" im Soll-
bereich ist.
c. Die Sicherungsmutter festziehen.
• Die Fußbremshebel-Position, wie
abgebildet, zwischen dem Maxi-
mum "A" und dem Minimum "B"
einstellen. (Bei dieser Einstel-
lung darauf achten, dass das
Ende "b" der Schraube "3" am
Gewinde "4" herausragt, wobei
der Abstand "c" zum Brem-
shebel "5" 2 mm (0.08 in) nicht
unterschreiten sollte.)
• Nach dem Einstellen der
Fußbremshebel-Position muss
überprüft werden, ob die Bremse
nicht schleift.
VORDERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND
WECHSELN
1. Kontrollieren:
• Scheibenbremsbelag-Stärke "a"
Nicht nach Vorgabe→Satzweise
erneuern.
2. Erneuern:
• Scheibenbremsbelag
Scheibenbremsbelag erneuern:
a. Die Bremsbelag-Haltestift- Ab-
deckung "1" demontieren.
b. Den Bremsbelag-Haltestift "2"
lockern.
c. Den Bremssattel "3" vom Gabel-
holm demontieren.
d. Den Bremsbelag-Haltestift und
die Bremsbelage "4" demontier-
en.
e. Einen durchsichtigen Kunststoff-
schlauch "5" an der Entlüftungss-
chraube "6" befestigen und
dessen Ende in einen Auffangbe-
hälter führen.
f. Die Entlüftungsschraube lokkern
und dann den Bremskolben mit
den Fingern in den Bremssattel
zurückdrücken.
Die abgelassene Bremsflüssigkeit
nicht wieder verwenden.
g. Die Entluftungsschraube festzie-
hen.
h. Die Bremsbeläge "7" und den
Bremsbelag-Haltestift montieren.
• Die Bremsbelage so montieren,
dass deren Haltenasen "a" in den
entsprechenden Aufnahmen "b"
des Bremssattels sitzen.
• Den Bremsbelag-Haltestift pro-
visorisch anziehen.
i. Den Bremssattel "8" montieren
und den Bremsbelag-Haltestift "9"
festziehen.
j. Die Bremsbelag-Haltestift-Ab-
deckung "10" montieren.
Scheibenbremsbelag-
Stärke:
4.4 mm (0.17 in)
: 1.0 mm
(0.04 in)
Entlüftungsschraube:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Bremssattel-Schraube:
28 Nm (2.8 m•kg, 20
ft•lb)
Bremsbelag-Haltestift:
18 Nm (1.8 m•kg, 13
ft•lb)
Bremsbelag-Haltestift-
Abdekkung:
3 Nm (0.3 m•kg, 2.2
ft•lb)

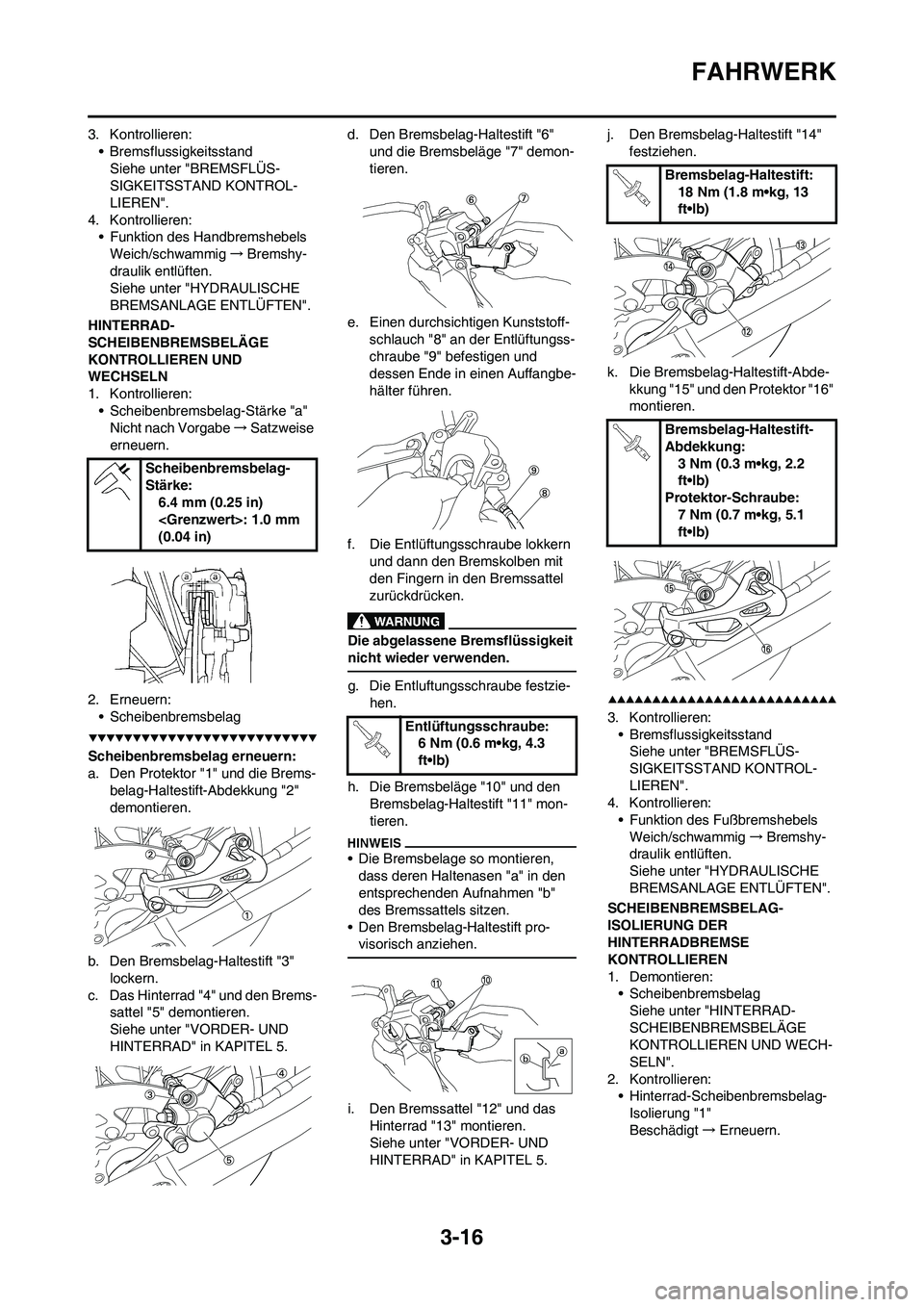

3-16
FAHRWERK
3. Kontrollieren:
• Bremsflussigkeitsstand
Siehe unter "BREMSFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN".
4. Kontrollieren:
• Funktion des Handbremshebels
Weich/schwammig→Bremshy-
draulik entlüften.
Siehe unter "HYDRAULISCHE
BREMSANLAGE ENTLÜFTEN".
HINTERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND
WECHSELN
1. Kontrollieren:
• Scheibenbremsbelag-Stärke "a"
Nicht nach Vorgabe→Satzweise
erneuern.
2. Erneuern:
• Scheibenbremsbelag
Scheibenbremsbelag erneuern:
a. Den Protektor "1" und die Brems-
belag-Haltestift-Abdekkung "2"
demontieren.
b. Den Bremsbelag-Haltestift "3"
lockern.
c. Das Hinterrad "4" und den Brems-
sattel "5" demontieren.
Siehe unter "VORDER- UND
HINTERRAD" in KAPITEL 5.d. Den Bremsbelag-Haltestift "6"
und die Bremsbeläge "7" demon-
tieren.
e. Einen durchsichtigen Kunststoff-
schlauch "8" an der Entlüftungss-
chraube "9" befestigen und
dessen Ende in einen Auffangbe-
hälter führen.
f. Die Entlüftungsschraube lokkern
und dann den Bremskolben mit
den Fingern in den Bremssattel
zurückdrücken.
Die abgelassene Bremsflüssigkeit
nicht wieder verwenden.
g. Die Entluftungsschraube festzie-
hen.
h. Die Bremsbeläge "10" und den
Bremsbelag-Haltestift "11" mon-
tieren.
• Die Bremsbelage so montieren,
dass deren Haltenasen "a" in den
entsprechenden Aufnahmen "b"
des Bremssattels sitzen.
• Den Bremsbelag-Haltestift pro-
visorisch anziehen.
i. Den Bremssattel "12" und das
Hinterrad "13" montieren.
Siehe unter "VORDER- UND
HINTERRAD" in KAPITEL 5.j. Den Bremsbelag-Haltestift "14"
festziehen.
k. Die Bremsbelag-Haltestift-Abde-
kkung "15" und den Protektor "16"
montieren.
3. Kontrollieren:
• Bremsflussigkeitsstand
Siehe unter "BREMSFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN".
4. Kontrollieren:
• Funktion des Fußbremshebels
Weich/schwammig→Bremshy-
draulik entlüften.
Siehe unter "HYDRAULISCHE
BREMSANLAGE ENTLÜFTEN".
SCHEIBENBREMSBELAG-
ISOLIERUNG DER
HINTERRADBREMSE
KONTROLLIEREN
1. Demontieren:
• Scheibenbremsbelag
Siehe unter "HINTERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND WECH-
SELN".
2. Kontrollieren:
• Hinterrad-Scheibenbremsbelag-
Isolierung "1"
Beschädigt→Erneuern. Scheibenbremsbelag-
Stärke:
6.4 mm (0.25 in)
: 1.0 mm
(0.04 in)Entlüftungsschraube:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Bremsbelag-Haltestift:
18 Nm (1.8 m•kg, 13
ft•lb)
Bremsbelag-Haltestift-
Abdekkung:
3 Nm (0.3 m•kg, 2.2
ft•lb)
Protektor-Schraube:
7 Nm (0.7 m•kg, 5.1
ft•lb)

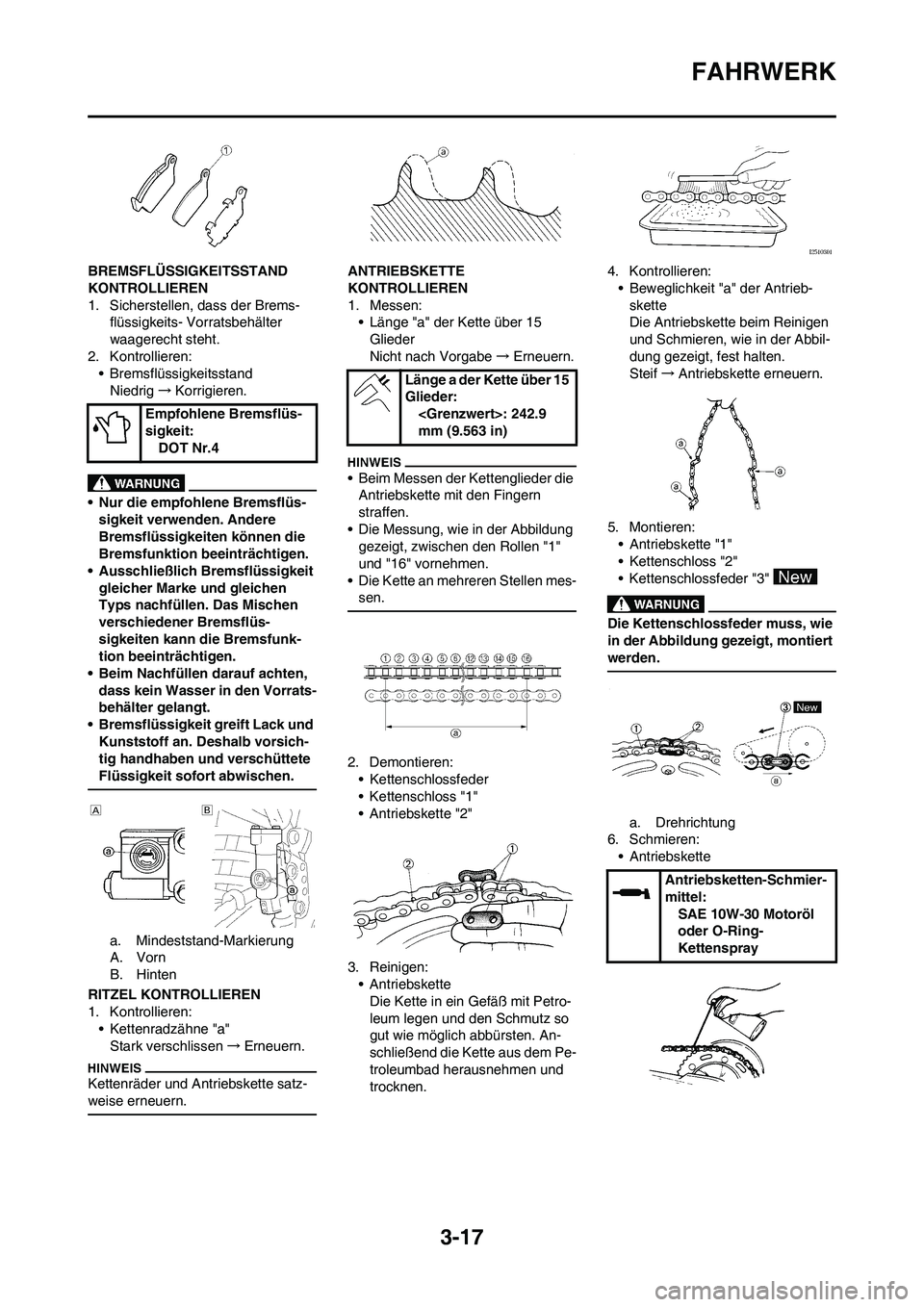

3-17
FAHRWERK
BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Sicherstellen, dass der Brems-
flüssigkeits- Vorratsbehälter
waagerecht steht.
2. Kontrollieren:
• Bremsflüssigkeitsstand
Niedrig→Korrigieren.
• Nur die empfohlene Bremsflüs-
sigkeit verwenden. Andere
Bremsflüssigkeiten können die
Bremsfunktion beeinträchtigen.
• Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen
Typs nachfüllen. Das Mischen
verschiedener Bremsflüs-
sigkeiten kann die Bremsfunk-
tion beeinträchtigen.
• Beim Nachfüllen darauf achten,
dass kein Wasser in den Vorrats-
behälter gelangt.
• Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsich-
tig handhaben und verschüttete
Flüssigkeit sofort abwischen.
a. Mindeststand-Markierung
A. Vorn
B. Hinten
RITZEL KONTROLLIEREN
1. Kontrollieren:
• Kettenradzähne "a"
Stark verschlissen→Erneuern.
Kettenräder und Antriebskette satz-
weise erneuern.
ANTRIEBSKETTE
KONTROLLIEREN
1. Messen:
• Länge "a" der Kette über 15
Glieder
Nicht nach Vorgabe→Erneuern.
• Beim Messen der Kettenglieder die
Antriebskette mit den Fingern
straffen.
• Die Messung, wie in der Abbildung
gezeigt, zwischen den Rollen "1"
und "16" vornehmen.
• Die Kette an mehreren Stellen mes-
sen.
2. Demontieren:
• Kettenschlossfeder
• Kettenschloss "1"
• Antriebskette "2"
3. Reinigen:
• Antriebskette
Die Kette in ein Gefäß mit Petro-
leum legen und den Schmutz so
gut wie möglich abbürsten. An-
schließend die Kette aus dem Pe-
troleumbad herausnehmen und
trocknen.4. Kontrollieren:
• Beweglichkeit "a" der Antrieb-
skette
Die Antriebskette beim Reinigen
und Schmieren, wie in der Abbil-
dung gezeigt, fest halten.
Steif→Antriebskette erneuern.
5. Montieren:
• Antriebskette "1"
• Kettenschloss "2"
• Kettenschlossfeder "3"
Die Kettenschlossfeder muss, wie
in der Abbildung gezeigt, montiert
werden.
a. Drehrichtung
6. Schmieren:
• Antriebskette Empfohlene Bremsflüs-
sigkeit:
DOT Nr.4
Länge a der Kette über 15
Glieder:
: 242.9
mm (9.563 in)
Antriebsketten-Schmier-
mittel:
SAE 10W-30 Motoröl
oder O-Ring-
Kettenspray

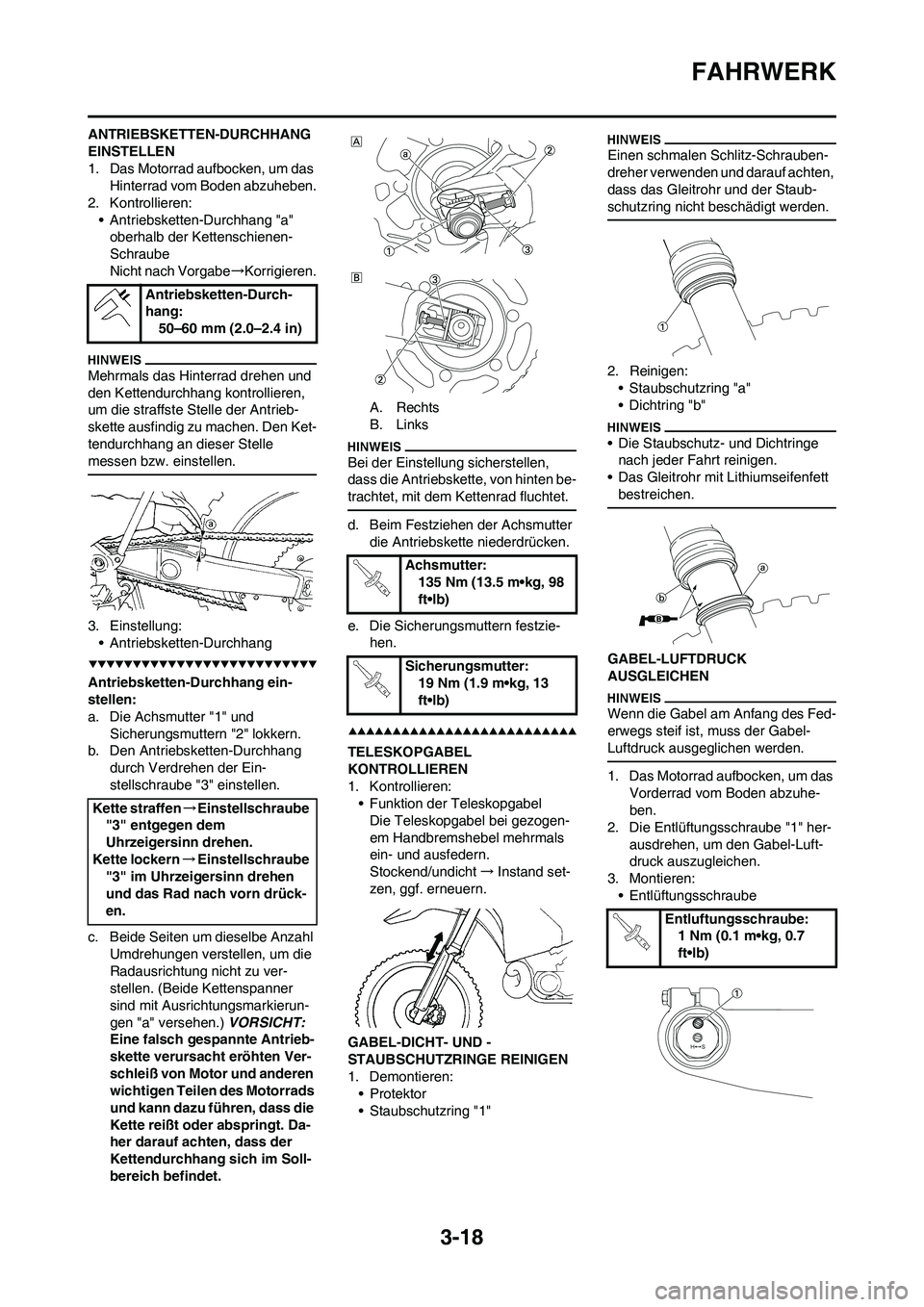

3-18
FAHRWERK
ANTRIEBSKETTEN-DURCHHANG
EINSTELLEN
1. Das Motorrad aufbocken, um das
Hinterrad vom Boden abzuheben.
2. Kontrollieren:
• Antriebsketten-Durchhang "a"
oberhalb der Kettenschienen-
Schraube
Nicht nach Vorgabe→Korrigieren.
Mehrmals das Hinterrad drehen und
den Kettendurchhang kontrollieren,
um die straffste Stelle der Antrieb-
skette ausfindig zu machen. Den Ket-
tendurchhang an dieser Stelle
messen bzw. einstellen.
3. Einstellung:
• Antriebsketten-Durchhang
Antriebsketten-Durchhang ein-
stellen:
a. Die Achsmutter "1" und
Sicherungsmuttern "2" lokkern.
b. Den Antriebsketten-Durchhang
durch Verdrehen der Ein-
stellschraube "3" einstellen.
c. Beide Seiten um dieselbe Anzahl
Umdrehungen verstellen, um die
Radausrichtung nicht zu ver-
stellen. (Beide Kettenspanner
sind mit Ausrichtungsmarkierun-
gen "a" versehen.) VORSICHT:
Eine falsch gespannte Antrieb-
skette verursacht eröhten Ver-
schleiß von Motor und anderen
wichtigen Teilen des Motorrads
und kann dazu führen, dass die
Kette reißt oder abspringt. Da-
her darauf achten, dass der
Kettendurchhang sich im Soll-
bereich befindet.A. Rechts
B. Links
Bei der Einstellung sicherstellen,
dass die Antriebskette, von hinten be-
trachtet, mit dem Kettenrad fluchtet.
d. Beim Festziehen der Achsmutter
die Antriebskette niederdrücken.
e. Die Sicherungsmuttern festzie-
hen.
TELESKOPGABEL
KONTROLLIEREN
1. Kontrollieren:
• Funktion der Teleskopgabel
Die Teleskopgabel bei gezogen-
em Handbremshebel mehrmals
ein- und ausfedern.
Stockend/undicht→Instand set-
zen, ggf. erneuern.
GABEL-DICHT- UND -
STAUBSCHUTZRINGE REINIGEN
1. Demontieren:
•Protektor
• Staubschutzring "1"
Einen schmalen Schlitz-Schrauben-
dreher verwenden und darauf achten,
dass das Gleitrohr und der Staub-
schutzring nicht beschädigt werden.
2. Reinigen:
• Staubschutzring "a"
• Dichtring "b"
• Die Staubschutz- und Dichtringe
nach jeder Fahrt reinigen.
• Das Gleitrohr mit Lithiumseifenfett
bestreichen.
GABEL-LUFTDRUCK
AUSGLEICHEN
Wenn die Gabel am Anfang des Fed-
erwegs steif ist, muss der Gabel-
Luftdruck ausgeglichen werden.
1. Das Motorrad aufbocken, um das
Vorderrad vom Boden abzuhe-
ben.
2. Die Entlüftungsschraube "1" her-
ausdrehen, um den Gabel-Luft-
druck auszugleichen.
3. Montieren:
• Entlüftungsschraube Antriebsketten-Durch-
hang:
50–60 mm (2.0–2.4 in)
Kette straffen→Einstellschraube
"3" entgegen dem
Uhrzeigersinn drehen.
Kette lockern→Einstellschraube
"3" im Uhrzeigersinn drehen
und das Rad nach vorn drück-
en.
Achsmutter:
135 Nm (13.5 m•kg, 98
ft•lb)
Sicherungsmutter:
19 Nm (1.9 m•kg, 13
ft•lb)
Entluftungsschraube:
1 Nm (0.1 m•kg, 0.7
ft•lb)

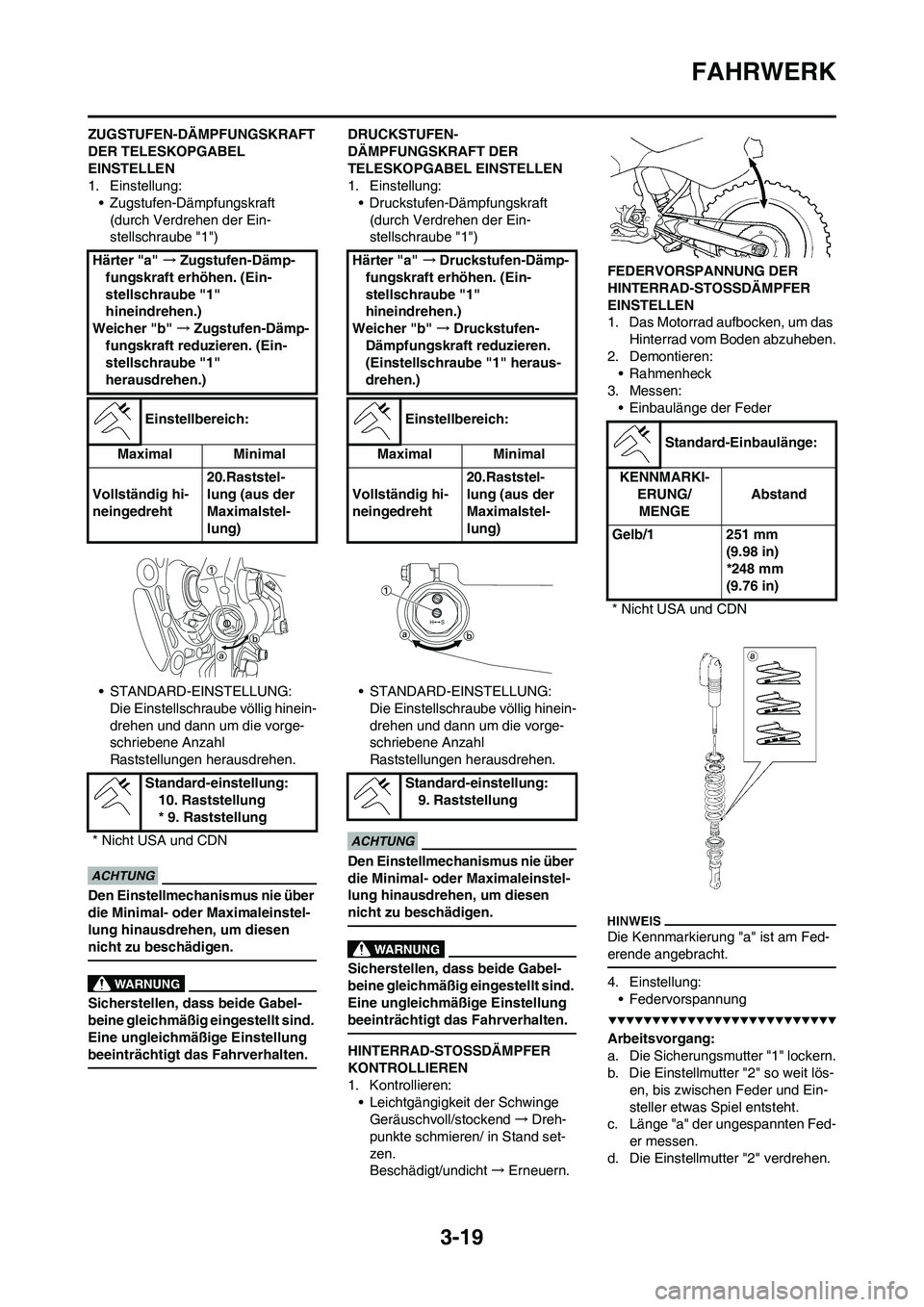

3-19
FAHRWERK
ZUGSTUFEN-DÄMPFUNGSKRAFT
DER TELESKOPGABEL
EINSTELLEN
1. Einstellung:
• Zugstufen-Dämpfungskraft
(durch Verdrehen der Ein-
stellschraube "1")
• STANDARD-EINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl
Raststellungen herausdrehen.
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen, um diesen
nicht zu beschädigen.
Sicherstellen, dass beide Gabel-
beine gleichmäßig eingestellt sind.
Eine ungleichmäßige Einstellung
beeinträchtigt das Fahrverhalten.
DRUCKSTUFEN-
DÄMPFUNGSKRAFT DER
TELESKOPGABEL EINSTELLEN
1. Einstellung:
• Druckstufen-Dämpfungskraft
(durch Verdrehen der Ein-
stellschraube "1")
• STANDARD-EINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl
Raststellungen herausdrehen.
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen, um diesen
nicht zu beschädigen.
Sicherstellen, dass beide Gabel-
beine gleichmäßig eingestellt sind.
Eine ungleichmäßige Einstellung
beeinträchtigt das Fahrverhalten.
HINTERRAD-STOSSDÄMPFER
KONTROLLIEREN
1. Kontrollieren:
• Leichtgängigkeit der Schwinge
Geräuschvoll/stockend→Dreh-
punkte schmieren/ in Stand set-
zen.
Beschädigt/undicht→Erneuern.FEDERVORSPANNUNG DER
HINTERRAD-STOSSDÄMPFER
EINSTELLEN
1. Das Motorrad aufbocken, um das
Hinterrad vom Boden abzuheben.
2. Demontieren:
• Rahmenheck
3. Messen:
• Einbaulänge der Feder
Die Kennmarkierung "a" ist am Fed-
erende angebracht.
4. Einstellung:
• Federvorspannung
Arbeitsvorgang:
a. Die Sicherungsmutter "1" lockern.
b. Die Einstellmutter "2" so weit lös-
en, bis zwischen Feder und Ein-
steller etwas Spiel entsteht.
c. Länge "a" der ungespannten Fed-
er messen.
d. Die Einstellmutter "2" verdrehen. Härter "a" →Zugstufen-Dämp-
fungskraft erhöhen. (Ein-
stellschraube "1"
hineindrehen.)
Weicher "b" →Zugstufen-Dämp-
fungskraft reduzieren. (Ein-
stellschraube "1"
herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig hi-
neingedreht20.Raststel-
lung (aus der
Maximalstel-
lung)
Standard-einstellung:
10. Raststellung
* 9. Raststellung
* Nicht USA und CDN
Härter "a" →Druckstufen-Dämp-
fungskraft erhöhen. (Ein-
stellschraube "1"
hineindrehen.)
Weicher "b" →Druckstufen-
Dämpfungskraft reduzieren.
(Einstellschraube "1" heraus-
drehen.)
Einstellbereich:
Maximal Minimal
Vollständig hi-
neingedreht20.Raststel-
lung (aus der
Maximalstel-
lung)
Standard-einstellung:
9. Raststellung
Standard-Einbaulänge:
KENNMARKI-
ERUNG/
MENGEAbstand
Gelb/1 251 mm
(9.98 in)
*248 mm
(9.76 in)
* Nicht USA und CDN

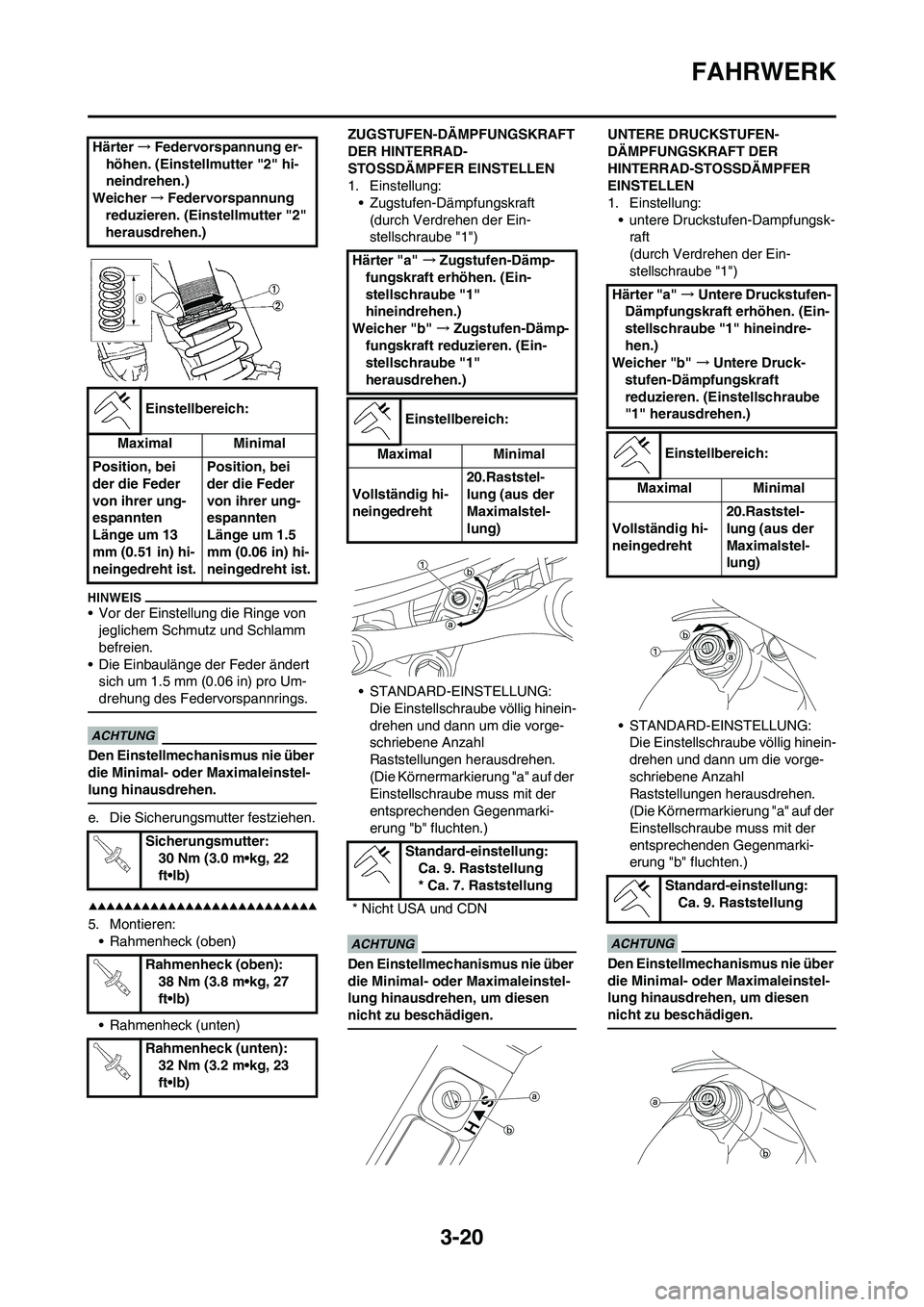

3-20
FAHRWERK
• Vor der Einstellung die Ringe von
jeglichem Schmutz und Schlamm
befreien.
• Die Einbaulänge der Feder ändert
sich um 1.5 mm (0.06 in) pro Um-
drehung des Federvorspannrings.
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen.
e. Die Sicherungsmutter festziehen.
5. Montieren:
• Rahmenheck (oben)
• Rahmenheck (unten)ZUGSTUFEN-DÄMPFUNGSKRAFT
DER HINTERRAD-
STOSSDÄMPFER EINSTELLEN
1. Einstellung:
• Zugstufen-Dämpfungskraft
(durch Verdrehen der Ein-
stellschraube "1")
• STANDARD-EINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl
Raststellungen herausdrehen.
(Die Körnermarkierung "a" auf der
Einstellschraube muss mit der
entsprechenden Gegenmarki-
erung "b" fluchten.)
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen, um diesen
nicht zu beschädigen.
UNTERE DRUCKSTUFEN-
DÄMPFUNGSKRAFT DER
HINTERRAD-STOSSDÄMPFER
EINSTELLEN
1. Einstellung:
• untere Druckstufen-Dampfungsk-
raft
(durch Verdrehen der Ein-
stellschraube "1")
• STANDARD-EINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl
Raststellungen herausdrehen.
(Die Körnermarkierung "a" auf der
Einstellschraube muss mit der
entsprechenden Gegenmarki-
erung "b" fluchten.)
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen, um diesen
nicht zu beschädigen.
Härter→Federvorspannung er-
höhen. (Einstellmutter "2" hi-
neindrehen.)
Weicher→Federvorspannung
reduzieren. (Einstellmutter "2"
herausdrehen.)
Einstellbereich:
Maximal Minimal
Position, bei
der die Feder
von ihrer ung-
espannten
Länge um 13
mm (0.51 in) hi-
neingedreht ist.Position, bei
der die Feder
von ihrer ung-
espannten
Länge um 1.5
mm (0.06 in) hi-
neingedreht ist.
Sicherungsmutter:
30 Nm (3.0 m•kg, 22
ft•lb)
Rahmenheck (oben):
38 Nm (3.8 m•kg, 27
ft•lb)
Rahmenheck (unten):
32 Nm (3.2 m•kg, 23
ft•lb)
Härter "a" →Zugstufen-Dämp-
fungskraft erhöhen. (Ein-
stellschraube "1"
hineindrehen.)
Weicher "b" →Zugstufen-Dämp-
fungskraft reduzieren. (Ein-
stellschraube "1"
herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig hi-
neingedreht20.Raststel-
lung (aus der
Maximalstel-
lung)
Standard-einstellung:
Ca. 9. Raststellung
* Ca. 7. Raststellung
* Nicht USA und CDN
Härter "a" →Untere Druckstufen-
Dämpfungskraft erhöhen. (Ein-
stellschraube "1" hineindre-
hen.)
Weicher "b" →Untere Druck-
stufen-Dämpfungskraft
reduzieren. (Einstellschraube
"1" herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig hi-
neingedreht20.Raststel-
lung (aus der
Maximalstel-
lung)
Standard-einstellung:
Ca. 9. Raststellung

3-21
FAHRWERK
OBERE DRUCKSTUFEN-
DÄMPFUNGSKRAFT DER
HINTERRAD-STOSSDÄMPFER
EINSTELLEN
1. Einstellung:
• Obere Druckstufen-Dämpfungsk-
raft
(durch Verdrehen der Ein-
stellschraube "1")
• STANDARD-EINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Umdrehungen
herausdrehen. (Die Körnermarki-
erung "a" auf der Ein-
stellschraube muss mit der
entsprechenden Gegenmarki-
erung "b" fluchten.)
Den Einstellmechanismus nie über
die Minimal- oder Maximaleinstel-
lung hinausdrehen, um diesen
nicht zu beschädigen.
REIFENLUFTDRUCK
KONTROLLIEREN
1. Messen:
• Reifenluftdruck
Nicht nach Vorgabe→Korrigieren.
• Den Reifenluftdruck bei kaltem Re-
ifen kontrollieren.
• Bei zu niedrigem Reifenluftdruck
besteht die Gefahr, dass der Reifen
auf der Felge rutscht.
• Ein schräg stehender Ventilschaft
deutet darauf hin, dass der Reifen
sich verschoben hat.
• Falls der Ventilschaft schräg steht,
sitzt der Reifen falsch auf. In
diesem Fall die Reifenlage korri-
gieren.
SPEICHEN KONTROLLIEREN UND
FESTZIEHEN
Folgender Arbeitsablauf gilt für
sämtliche Speichen.
1. Kontrollieren:
• Speichen
Verbogen/beschädigt→Er-
neuern.
Speiche lose→Spannen.
Die Speichen einzeln mit einem
Schraubendreher abklopfen.
Eine ausreichend gespannte Speiche
klingt laut und deutlich; eine lockere
Speiche klingt dumpf.
2. Festziehen:
• Speichen
(mit Nippelspanner "1")
Die Speichen müssen vor und nach
der Einfahrzeit festgezogen werden.
RÄDER KONTROLLIEREN
1. Kontrollieren:
• Felgenschlag
Das Rad anheben und drehen.
Anormaler Schlag→Erneuern.
2. Kontrollieren:
• Lagerspiel
Vorhanden→Erneuern.
LENKKOPF KONTROLLIEREN
UND EINSTELLEN
1. Den Motor so aufbocken, dass
das Vorderrad frei in der Luft
schwebt. WARNUNG! Das Fahr-
zeug sicher abstützen, damit es
nicht umfallen kann.
2. Kontrollieren:
• Lenkachse
Die Gabelholme am unteren
Ende umfassen und die Telesko-
pgabel hin und her bewegen.
Spiel vorhanden→Lenkkopflager
einstellen. Härter "a" →Obere Druckstufen-
Dämpfungskraft erhöhen. (Ein-
stellschraube "1" hineindre-
hen.)
Weicher "b" →Obere Druck-
stufen-Dämpfungskraft
reduzieren. (Einstellschraube
"1" herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig hi-
neingedreht2 Umdrehun-
gen heraus (aus
der Maximal-
stellung)
Standard-einstellung:
Ca. 1 1/2 Umdrehungen
heraus
Standard-Reifenluft-
druck:
100 kPa (1.0 kgf/cm
2,
15 psi)
Speichennippel-Schlüs-
sel
YM-01521/90980-01521
Speichen:
3 Nm (0.3 m•kg, 2.2
ft•lb)

3-22
FAHRWERK

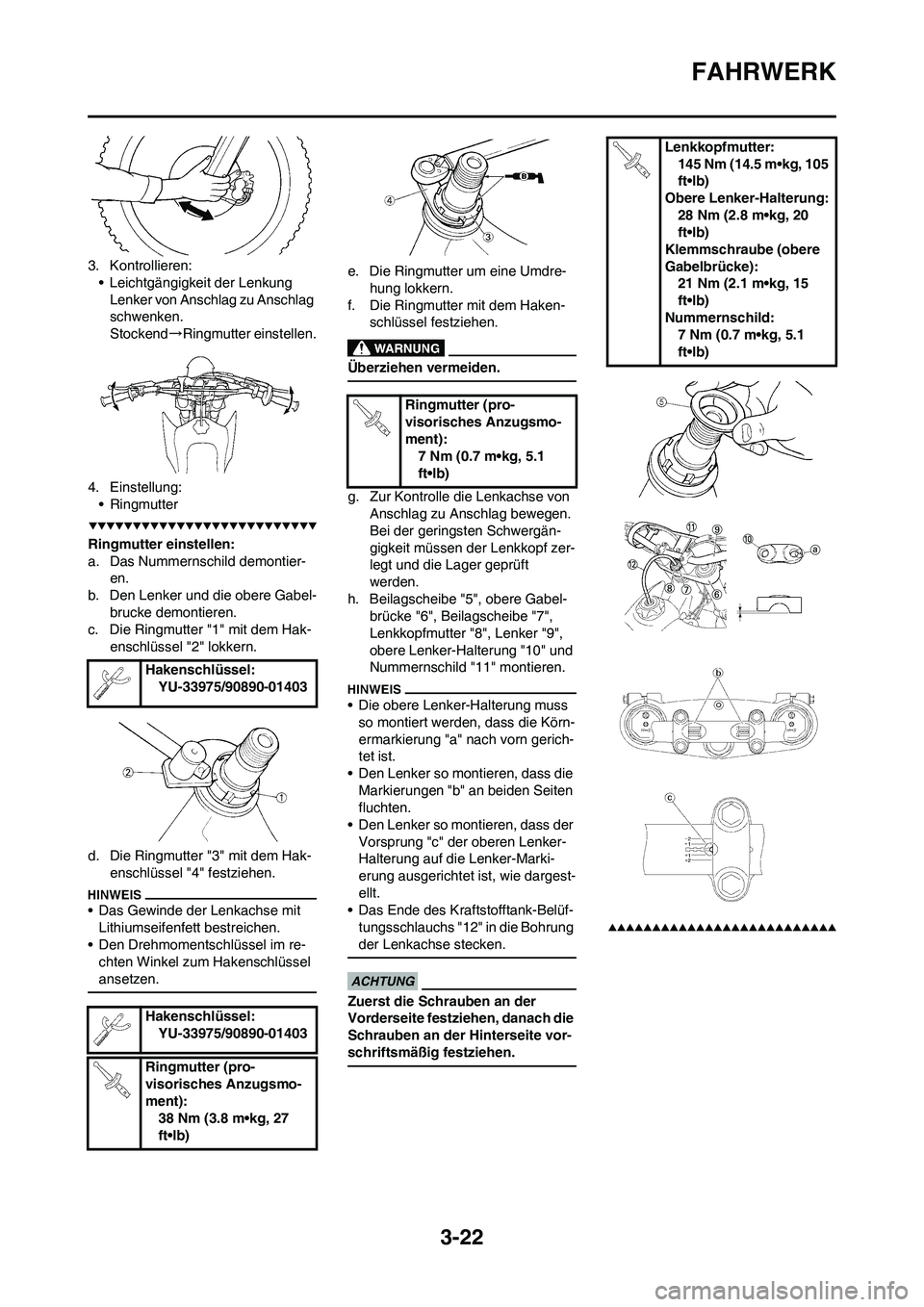

3. Kontrollieren:
• Leichtgängigkeit der Lenkung
Lenker von Anschlag zu Anschlag
schwenken.
Stockend→Ringmutter einstellen.
4. Einstellung:
• Ringmutter
Ringmutter einstellen:
a. Das Nummernschild demontier-
en.
b. Den Lenker und die obere Gabel-
brucke demontieren.
c. Die Ringmutter "1" mit dem Hak-
enschlüssel "2" lokkern.
d. Die Ringmutter "3" mit dem Hak-
enschlüssel "4" festziehen.
• Das Gewinde der Lenkachse mit
Lithiumseifenfett bestreichen.
• Den Drehmomentschlüssel im re-
chten Winkel zum Hakenschlüssel
ansetzen.
e. Die Ringmutter um eine Umdre-
hung lokkern.
f. Die Ringmutter mit dem Haken-
schlüssel festziehen.
Überziehen vermeiden.
g. Zur Kontrolle die Lenkachse von
Anschlag zu Anschlag bewegen.
Bei der geringsten Schwergän-
gigkeit müssen der Lenkkopf zer-
legt und die Lager geprüft
werden.
h. Beilagscheibe "5", obere Gabel-
brücke "6", Beilagscheibe "7",
Lenkkopfmutter "8", Lenker "9",
obere Lenker-Halterung "10" und
Nummernschild "11" montieren.
• Die obere Lenker-Halterung muss
so montiert werden, dass die Körn-
ermarkierung "a" nach vorn gerich-
tet ist.
• Den Lenker so montieren, dass die
Markierungen "b" an beiden Seiten
fluchten.
• Den Lenker so montieren, dass der
Vorsprung "c" der oberen Lenker-
Halterung auf die Lenker-Marki-
erung ausgerichtet ist, wie dargest-
ellt.
• Das Ende des Kraftstofftank-Belüf-
tungsschlauchs "12" in die Bohrung
der Lenkachse stecken.
Zuerst die Schrauben an der
Vorderseite festziehen, danach die
Schrauben an der Hinterseite vor-
schriftsmäßig festziehen.
Hakenschlüssel:
YU-33975/90890-01403
Hakenschlüssel:
YU-33975/90890-01403
Ringmutter (pro-
visorisches Anzugsmo-
ment):
38 Nm (3.8 m•kg, 27
ft•lb)
Ringmutter (pro-
visorisches Anzugsmo-
ment):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Lenkkopfmutter:
145 Nm (14.5 m•kg, 105
ft•lb)
Obere Lenker-Halterung:
28 Nm (2.8 m•kg, 20
ft•lb)
Klemmschraube (obere
Gabelbrücke):
21 Nm (2.1 m•kg, 15
ft•lb)
Nummernschild:
7 Nm (0.7 m•kg, 5.1
ft•lb)

3-23
FAHRWERK
SCHMIERUNG
Um einen reibungslosen Betrieb zu
gewährleisten, sollte das Motorrad
bei der Instandsetzung, nach dem
Einfahren sowie nach jedem Rennen
sachgemäß geschmiert werden.
1. Sämtliche Seilzüge
2. Kupplungshebel-Drehpunkt
3. Fußschalthebel-Drehpunkt
4. Fußrasten-Drehpunkt
5. Gasdrehgriff-Kontaktfläche zum
Lenker
6. Antriebskette
7. Seilzug-Führung
8. Gaszug-Ende
9. Kupplungszug-Ende
10. Warmstartzug-EndeA. Yamaha-Seilzugschmiermittel
o. Ä verwenden.
B. SAE 10W-30 Motoröl oder O-
Ring-Kettenspray verwenden.
C. Hochqualitatives leichtes Lithi-
umseifenfett verwenden.
Überschüssiges Fett abwischen
und von den Bremsscheiben fern
halten.

3-24

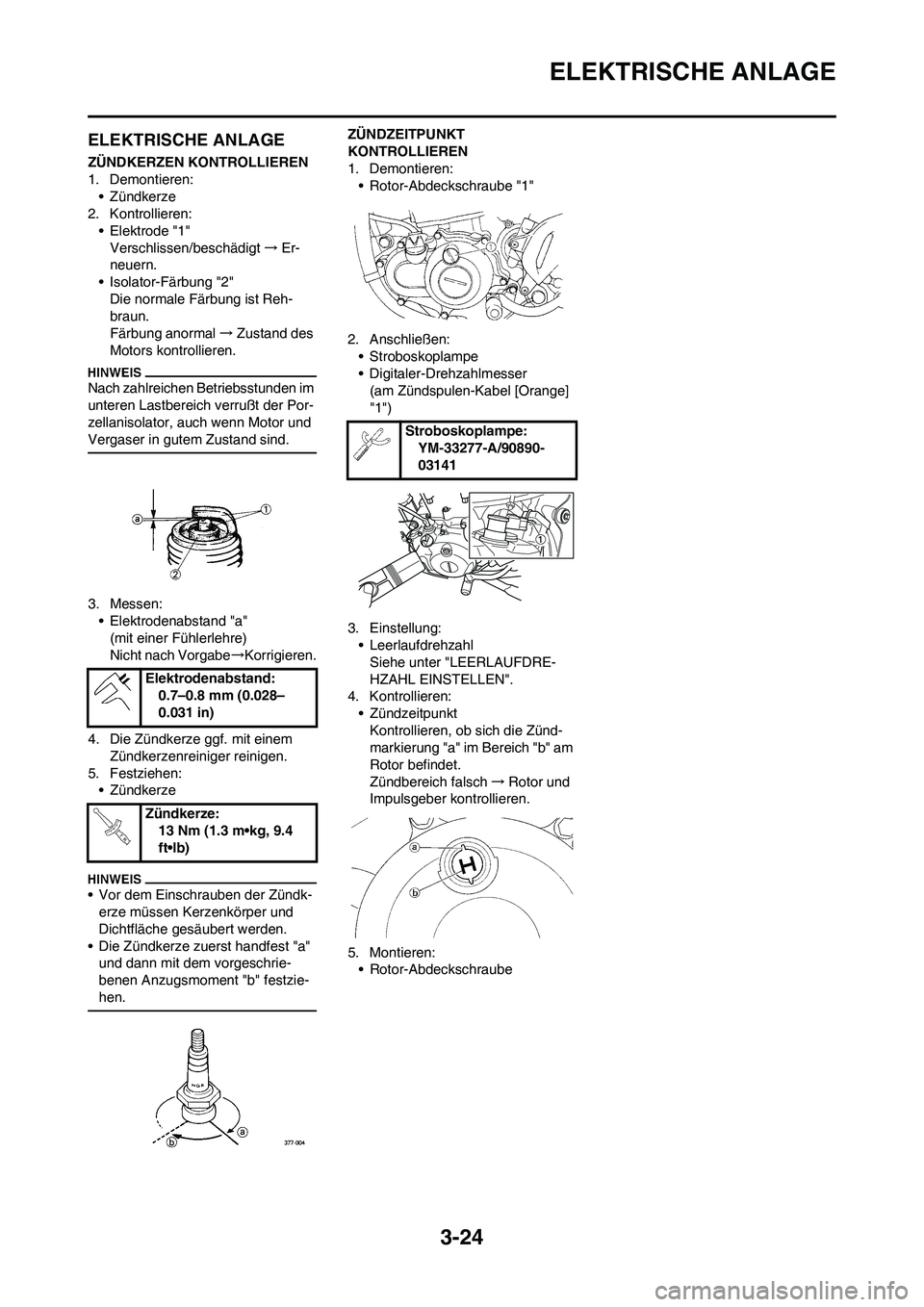

ELEKTRISCHE ANLAGE
ELEKTRISCHE ANLAGE
ZÜNDKERZEN KONTROLLIEREN
1. Demontieren:
• Zündkerze
2. Kontrollieren:
• Elektrode "1"
Verschlissen/beschädigt→Er-
neuern.
• Isolator-Färbung "2"
Die normale Färbung ist Reh-
braun.
Färbung anormal→Zustand des
Motors kontrollieren.
Nach zahlreichen Betriebsstunden im
unteren Lastbereich verrußt der Por-
zellanisolator, auch wenn Motor und
Vergaser in gutem Zustand sind.
3. Messen:
• Elektrodenabstand "a"
(mit einer Fühlerlehre)
Nicht nach Vorgabe→Korrigieren.
4. Die Zündkerze ggf. mit einem
Zündkerzenreiniger reinigen.
5. Festziehen:
• Zündkerze
• Vor dem Einschrauben der Zündk-
erze müssen Kerzenkörper und
Dichtfläche gesäubert werden.
• Die Zündkerze zuerst handfest "a"
und dann mit dem vorgeschrie-
benen Anzugsmoment "b" festzie-
hen.
ZÜNDZEITPUNKT
KONTROLLIEREN
1. Demontieren:
• Rotor-Abdeckschraube "1"
2. Anschließen:
• Stroboskoplampe
• Digitaler-Drehzahlmesser
(am Zündspulen-Kabel [Orange]
"1")
3. Einstellung:
• Leerlaufdrehzahl
Siehe unter "LEERLAUFDRE-
HZAHL EINSTELLEN".
4. Kontrollieren:
• Zündzeitpunkt
Kontrollieren, ob sich die Zünd-
markierung "a" im Bereich "b" am
Rotor befindet.
Zündbereich falsch→Rotor und
Impulsgeber kontrollieren.
5. Montieren:
• Rotor-Abdeckschraube Elektrodenabstand:
0.7–0.8 mm (0.028–
0.031 in)
Zündkerze:
13 Nm (1.3 m•kg, 9.4
ft•lb)
Stroboskoplampe:
YM-33277-A/90890-
03141
