YAMAHA YZ450F 2003 Notices Demploi (in French)

4 - 43
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
AUSBAU
Kolben
1. Demontieren:
Kolbenbolzen-Sicherungsringe 1
Kolbenbolzen 2
Kolben 3
HINWEIS:
Die Kolbenböden für den späteren Wieder-
einbau markieren.
Vor dem Ausbau des Kolbenbolzens die
Ringnut und das Kolbenbolzenauge ent-
graten. Läßt sich der Kolbenbolzen auch
dann nicht problemlos herausziehen, den
Kolbenbolzen-Abzieher 4 verwenden.
ACHTUNG:
Niemals den Kolbenbolzen mit einem Ham-
mer heraustreiben.
Kolbenring
1. Demontieren:
Kolbenringe
HINWEIS:
Die Enden spreizen und zur gleichen Zeit den
Kolbenring über den Kolbenboden heben, wie
in der Abbildung gezeigt.
PRÜFUNG
Zylinder und Kolben
1. Kontrollieren:
Zylinderwandung und Kolbenhemd
Riefen in Laufrichtung → Kolben und
Zylinder erneuern.
2. Messen:
Kolbenlaufspiel
Kolbenbolzen-Abzieher
YU-1304/90890-01304
Arbeitsschritte
1. Schritt
Zylinderbohrung “C” mit einem Innenmi-
krometer messen.
HINWEIS:
Die Zylinderbohrung “C” parallel zum und im
rechten Winkel zur Kurbelwelle messen.
Danach den Durchschnitt der Messung
bestimmen.

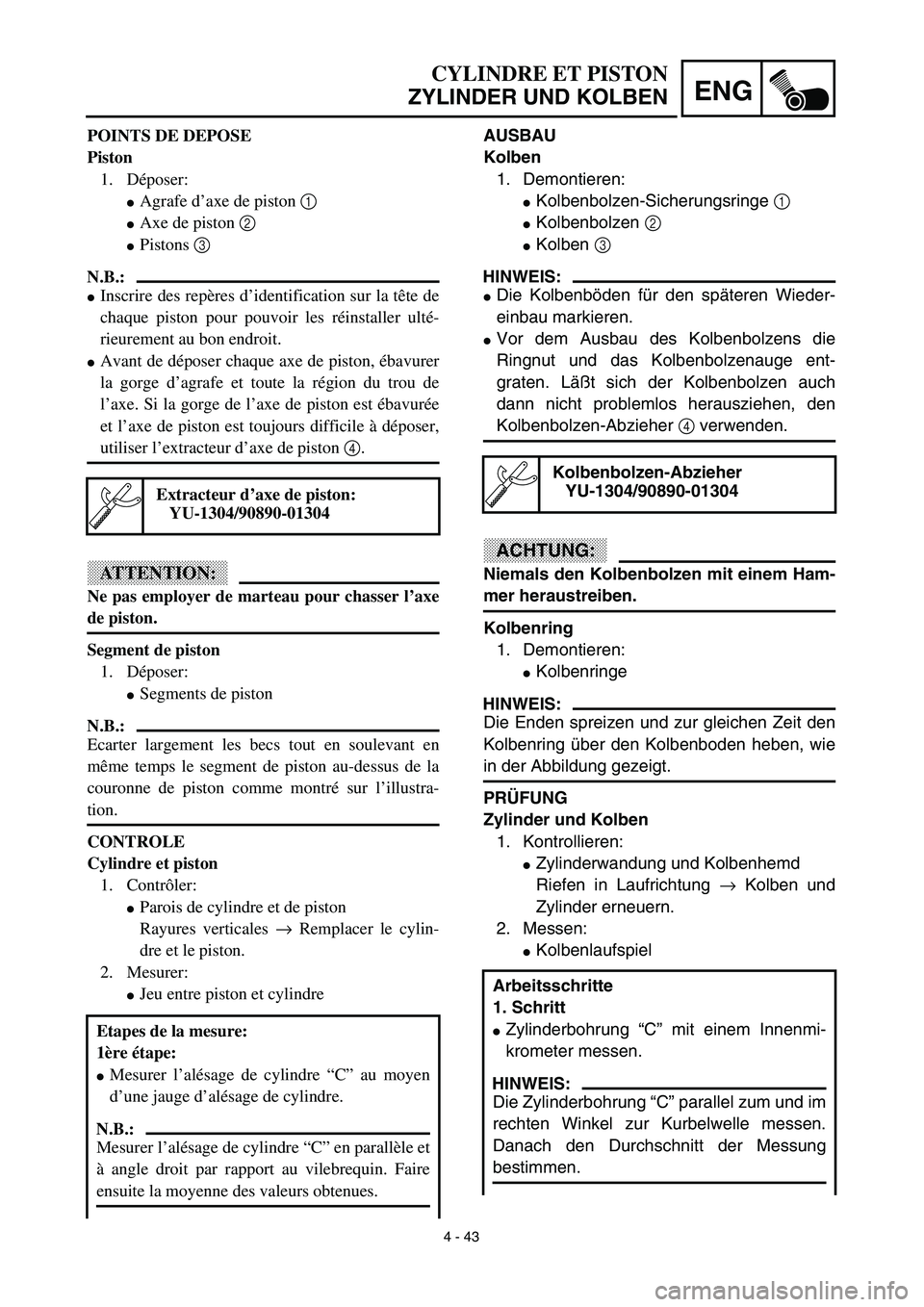

POINTS DE DEPOSE
Piston
1. Déposer:
Agrafe d’axe de piston 1
Axe de piston 2
Pistons 3
N.B.:
Inscrire des repères d’identification sur la tête de
chaque piston pour pouvoir les réinstaller ulté-
rieurement au bon endroit.
Avant de déposer chaque axe de piston, ébavurer
la gorge d’agrafe et toute la région du trou de
l’axe. Si la gorge de l’axe de piston est ébavurée
et l’axe de piston est toujours difficile à déposer,
utiliser l’extracteur d’axe de piston 4.
ATTENTION:
Ne pas employer de marteau pour chasser l’axe
de piston.
Segment de piston
1. Déposer:
Segments de piston
N.B.:
Ecarter largement les becs tout en soulevant en
même temps le segment de piston au-dessus de la
couronne de piston comme montré sur l’illustra-
tion.
CONTROLE
Cylindre et piston
1. Contrôler:
Parois de cylindre et de piston
Rayures verticales → Remplacer le cylin-
dre et le piston.
2. Mesurer:
Jeu entre piston et cylindre
Extracteur d’axe de piston:
YU-1304/90890-01304
Etapes de la mesure:
1ère étape:
Mesurer l’alésage de cylindre “C” au moyen
d’une jauge d’alésage de cylindre.
N.B.:
Mesurer l’alésage de cylindre “C” en parallèle et
à angle droit par rapport au vilebrequin. Faire
ensuite la moyenne des valeurs obtenues.

4 - 44

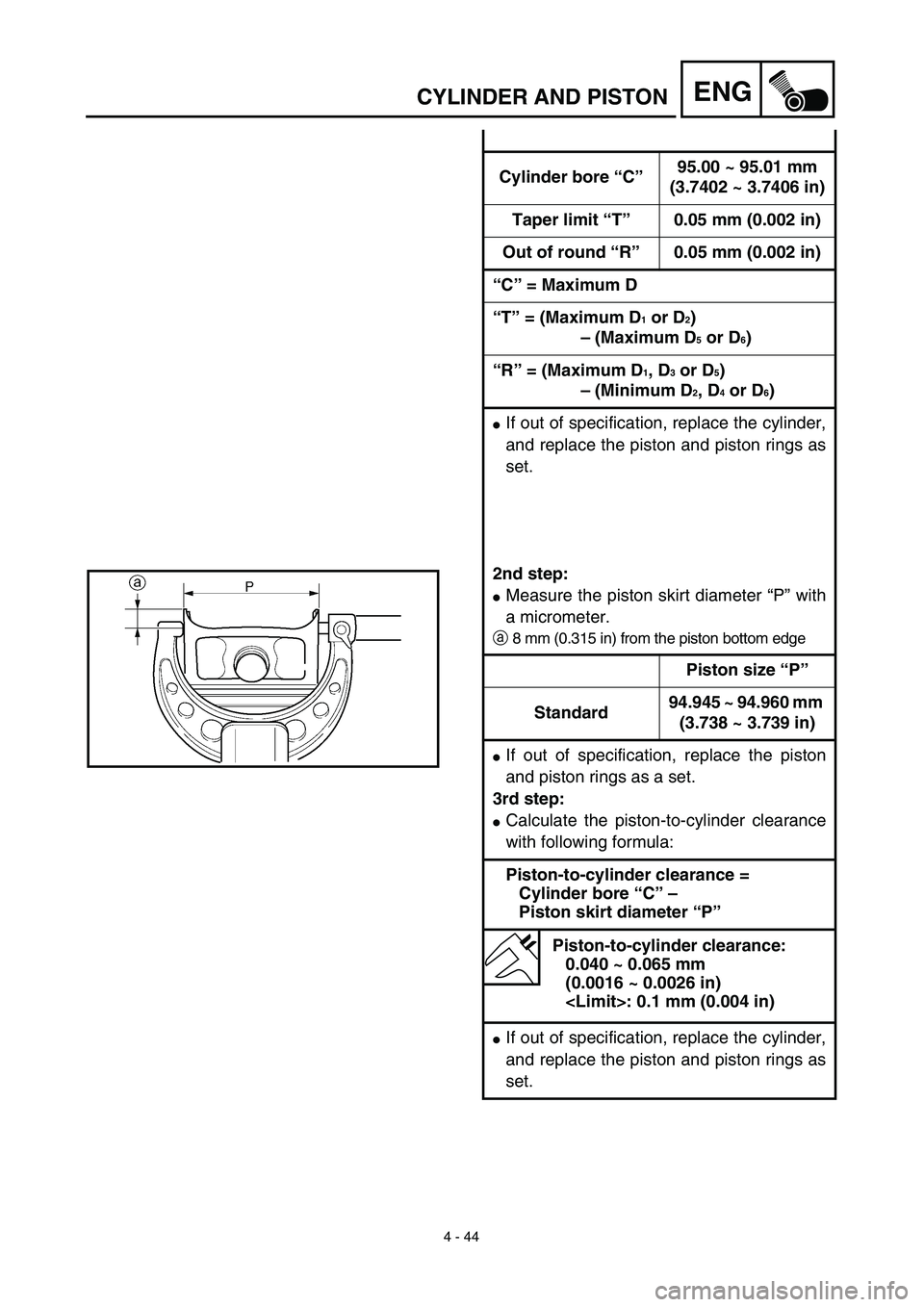

ENGCYLINDER AND PISTON
Cylinder bore “C”95.00 ~ 95.01 mm
(3.7402 ~ 3.7406 in)
Taper limit “T”0.05 mm (0.002 in)
Out of round “R”0.05 mm (0.002 in)
“C” = Maximum D
“T” = (Maximum D
1 or D2)
– (Maximum D
5 or D6)
“R” = (Maximum D
1, D3 or D5)
– (Minimum D2, D4 or D6)
If out of specification, replace the cylinder,
and replace the piston and piston rings as
set.
2nd step:
Measure the piston skirt diameter “P” with
a micrometer.
a8 mm (0.315 in) from the piston bottom edge
Piston size “P”
Standard94.945 ~ 94.960 mm
(3.738 ~ 3.739 in)
If out of specification, replace the piston
and piston rings as a set.
3rd step:
Calculate the piston-to-cylinder clearance
with following formula:
Piston-to-cylinder clearance =
Cylinder bore “C” –
Piston skirt diameter “P”
Piston-to-cylinder clearance:
0.040 ~ 0.065 mm
(0.0016 ~ 0.0026 in)
: 0.1 mm (0.004 in)
If out of specification, replace the cylinder,
and replace the piston and piston rings as
set.

4 - 44
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
Zylinderbohrung “C”95,00–95,01 mm
Konizität “T”0,05 mm
Unrundheit “R”0,05 mm
“C” = Max. D
“T” = (Max. D
1 oder D2) – (Max. D5 oder D6)
“R” = (Max. D
1, D3 oder D5)
– (Min. D
2, D4 oder D6)
Falls unvorschriftsmäßig, den Zylinder
nachbohren oder erneuern und den Kol-
ben sowie die Kolbenringe im Satz erneu-
ern.
2. Schritt
Kolbenschaftdurchmesser “P” mit einem
Mikrometer messen.
a8 mm von der Kolben-Unterkante
Kolbenschaft-
durchmesser “P”
Standard 94,945–94,960 mm
Falls unvorschriftsmäßig, Kolben und Kol-
benringe im Satz erneuern.
3. Schritt
Kolbenlaufspiel nach der folgenden For-
mel berechnen:
Kolbenlaufspiel =
Zylinderbohrung “C” –
Kolbenschaftdurchmesser “P”
Kolbenlaufspiel
0,040–0,065 mm
0,1 mm
Falls unvorschriftsmäßig, den Zylinder
erneuern und Kolben sowie Kolbenringe
im Satz erneuern.

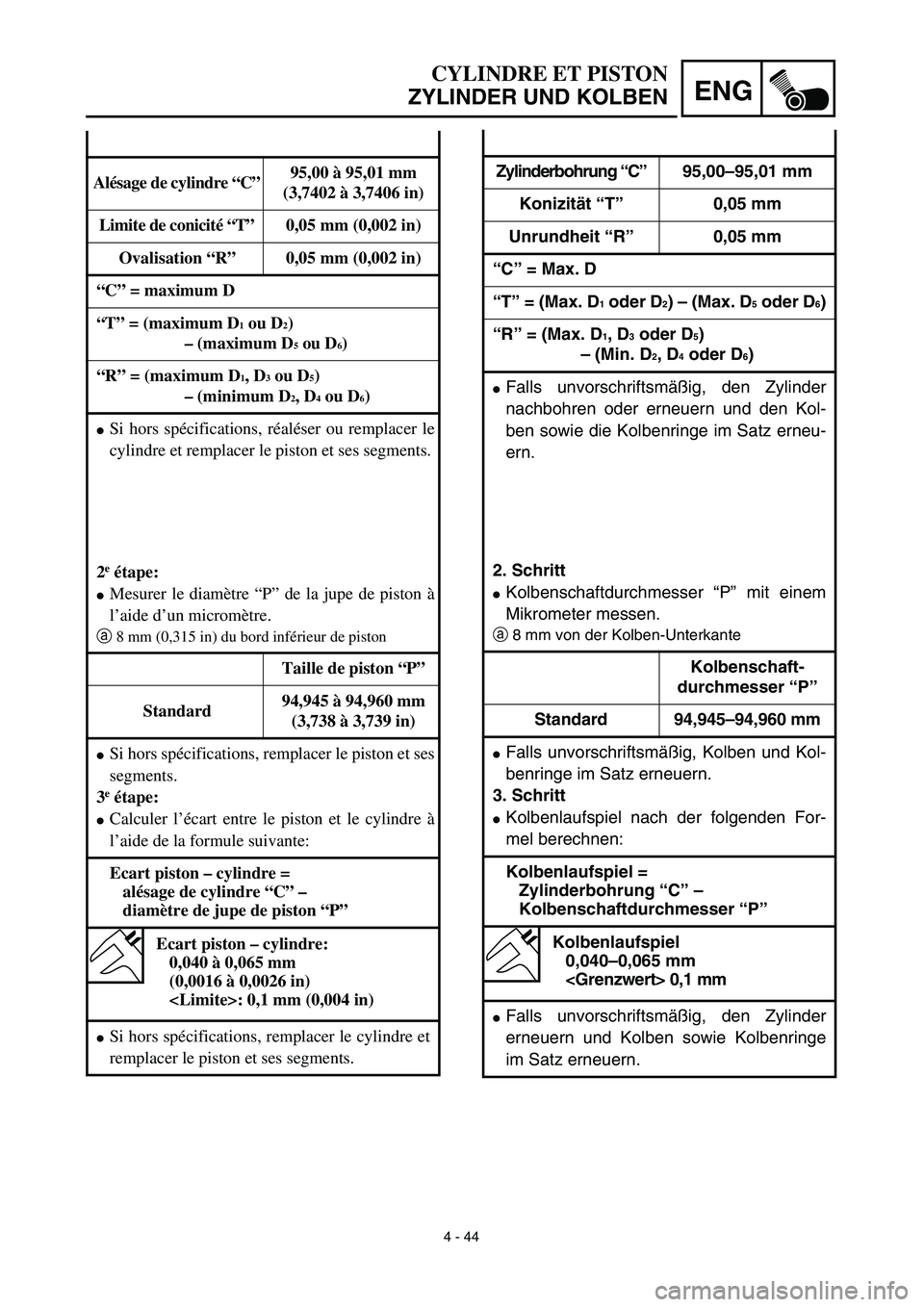

Alésage de cylindre “C”95,00 à 95,01 mm
(3,7402 à 3,7406 in)
Limite de conicité “T”0,05 mm (0,002 in)
Ovalisation “R”0,05 mm (0,002 in)
“C” = maximum D
“T” = (maximum D
1 ou D2)
– (maximum D
5 ou D6)
“R” = (maximum D
1, D3 ou D5)
– (minimum D
2, D4 ou D6)
Si hors spécifications, réaléser ou remplacer le
cylindre et remplacer le piston et ses segments.
2
e étape:
Mesurer le diamètre “P” de la jupe de piston à
l’aide d’un micromètre.
a8 mm (0,315 in) du bord inférieur de piston
Taille de piston “P”
Standard94,945 à 94,960 mm
(3,738 à 3,739 in)
Si hors spécifications, remplacer le piston et ses
segments.
3
e étape:
Calculer l’écart entre le piston et le cylindre à
l’aide de la formule suivante:
Ecart piston – cylindre =
alésage de cylindre “C” –
diamètre de jupe de piston “P”
Ecart piston – cylindre:
0,040 à 0,065 mm
(0,0016 à 0,0026 in)
: 0,1 mm (0,004 in)
Si hors spécifications, remplacer le cylindre et
remplacer le piston et ses segments.

4 - 45
ENGCYLINDER AND PISTON

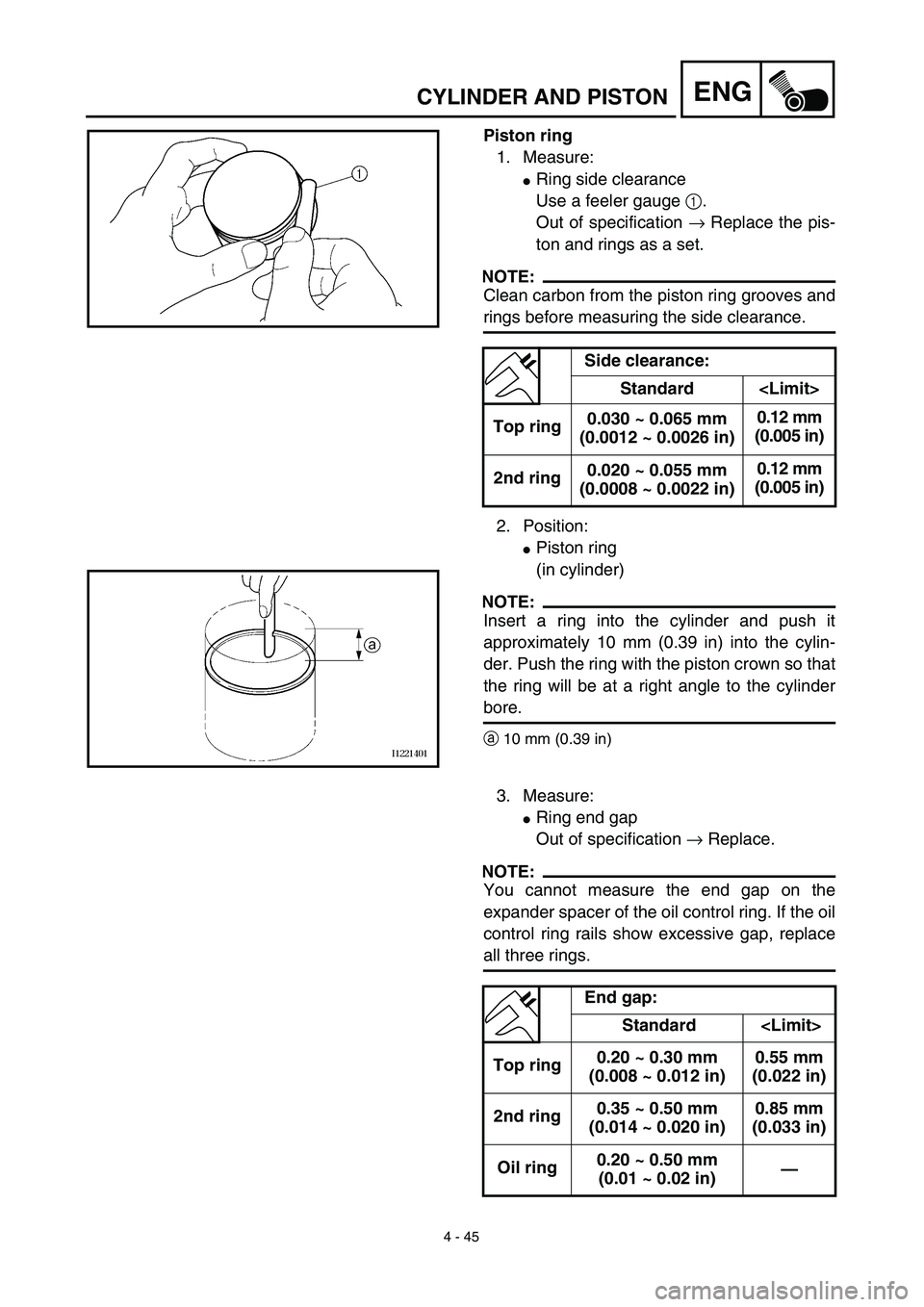

Piston ring
1. Measure:
Ring side clearance
Use a feeler gauge 1.
Out of specification → Replace the pis-
ton and rings as a set.
NOTE:
Clean carbon from the piston ring grooves and
rings before measuring the side clearance.
2. Position:
Piston ring
(in cylinder)
NOTE:
Insert a ring into the cylinder and push it
approximately 10 mm (0.39 in) into the cylin-
der. Push the ring with the piston crown so that
the ring will be at a right angle to the cylinder
bore.
a10 mm (0.39 in)
Side clearance:
Standard
Top ring0.030 ~ 0.065 mm
(0.0012 ~ 0.0026 in)0.12 mm
(0.005 in)
2nd ring0.020 ~ 0.055 mm
(0.0008 ~ 0.0022 in)0.12 mm
(0.005 in)
3. Measure:
Ring end gap
Out of specification → Replace.
NOTE:
You cannot measure the end gap on the
expander spacer of the oil control ring. If the oil
control ring rails show excessive gap, replace
all three rings.
End gap:
Standard
Top ring0.20 ~ 0.30 mm
(0.008 ~ 0.012 in)0.55 mm
(0.022 in)
2nd ring0.35 ~ 0.50 mm
(0.014 ~ 0.020 in)0.85 mm
(0.033 in)
Oil ring0.20 ~ 0.50 mm
(0.01 ~ 0.02 in)—

4 - 45
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
Kolbenring
1. Messen:
Ringnutspiel
Fühlerlehre 1 verwenden.
Unvorschriftsmäßig → Kolben (kom-
plett) mit Kolbenringen erneuern.
HINWEIS:
Vor der Messung des Ringnutspiels die Ölkoh-
leablagerungen an Kolbenring und Ringnuten
entfernen.
2. Montieren:
Kolbenring
(in Zylinderbohrung)
HINWEIS:
Den Ring etwa 10 mm in den Zylinder hinein-
schieben. Dazu den Kolbenboden verwenden,
damit der Ring rechtwinklig im Zylinder sitzt.
a
10 mm
3. Messen:
Stoßspiel
Unvorschriftsmäßig → Kolbenring er-
neuern.
HINWEIS:
Das Stoßspiel der Ölabstreifring-Expanderfeder
kann nicht gemessen werden. Wenn die Spann-
ringe starken Verschleiß aufweisen, müssen alle
drei Ringe erneuert werden.
Ringnutspiel
Standard

1. Kompres-
sionsring
(Topring)0,030–0,065 mm 0,12 mm
2. Kompres-
sionsring0,020–0,055 mm 0,12 mm
Stoßspiel
Standard

1. Kompres-
sionsring
(Topring)0,20–0,30 mm 0,55 mm
2. Kompres-
sionsring0,35–0,50 mm 0,85 mm
Ölabstreif-
ring0,20–0,50 mm—

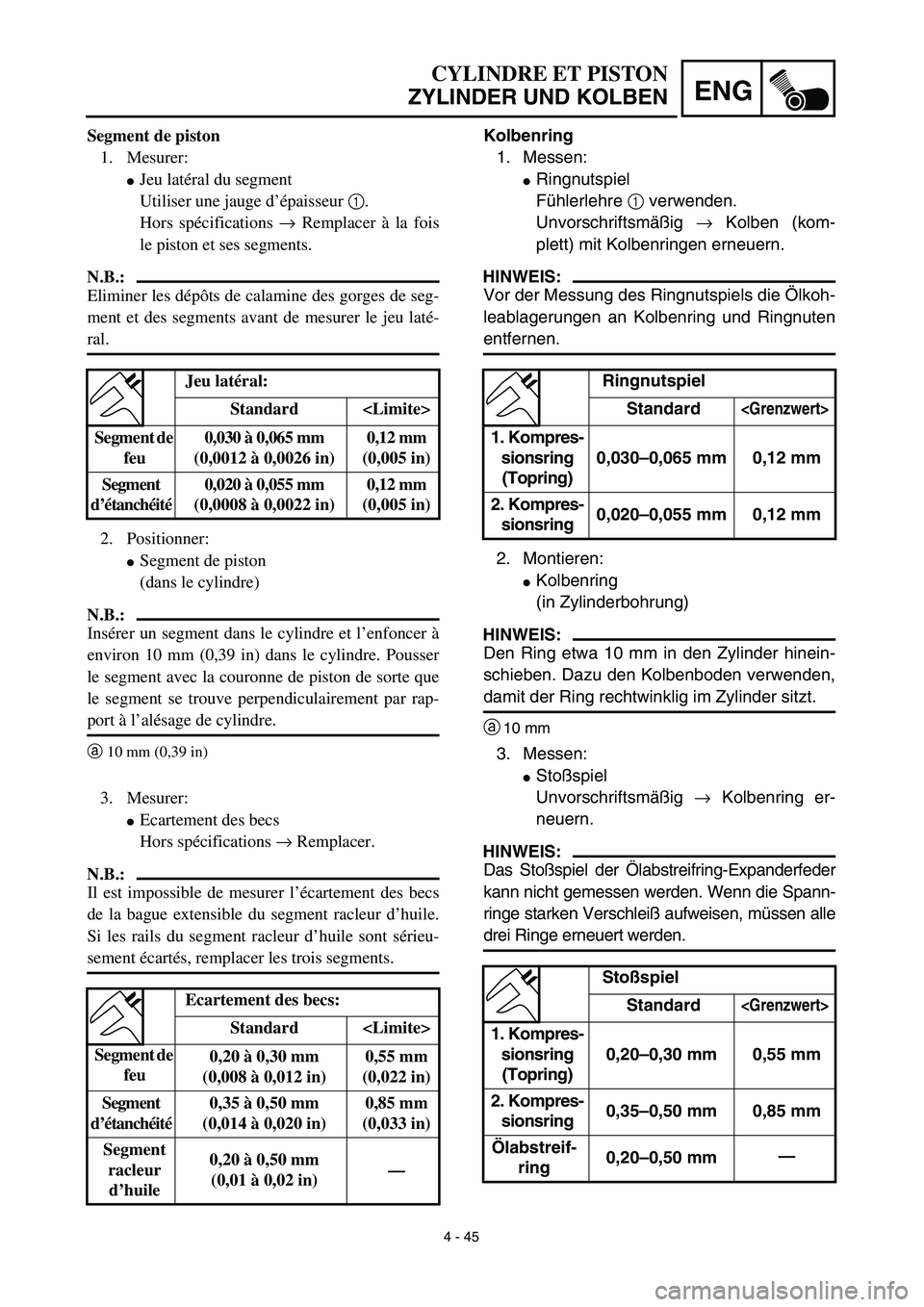

Segment de piston
1. Mesurer:
Jeu latéral du segment
Utiliser une jauge d’épaisseur 1.
Hors spécifications → Remplacer à la fois
le piston et ses segments.
N.B.:
Eliminer les dépôts de calamine des gorges de seg-
ment et des segments avant de mesurer le jeu laté-
ral.
2. Positionner:
Segment de piston
(dans le cylindre)
N.B.:
Insérer un segment dans le cylindre et l’enfoncer à
environ 10 mm (0,39 in) dans le cylindre. Pousser
le segment avec la couronne de piston de sorte que
le segment se trouve perpendiculairement par rap-
port à l’alésage de cylindre.
a10 mm (0,39 in)
3. Mesurer:
Ecartement des becs
Hors spécifications → Remplacer.
N.B.:
Il est impossible de mesurer l’écartement des becs
de la bague extensible du segment racleur d’huile.
Si les rails du segment racleur d’huile sont sérieu-
sement écartés, remplacer les trois segments.
Jeu latéral:
Standard
Segment de
feu0,030 à 0,065 mm
(0,0012 à 0,0026 in)0,12 mm
(0,005 in)
Segment
d’étanchéité0,020 à 0,055 mm
(0,0008 à 0,0022 in)0,12 mm
(0,005 in)
Ecartement des becs:
Standard
Segment de
feu0,20 à 0,30 mm
(0,008 à 0,012 in)0,55 mm
(0,022 in)
Segment
d’étanchéité0,35 à 0,50 mm
(0,014 à 0,020 in)0,85 mm
(0,033 in)
Segment
racleur
d’huile0,20 à 0,50 mm
(0,01 à 0,02 in)—

4 - 46
ENGCYLINDER AND PISTON
Piston pin
1. Inspect:
Piston pin
Blue discoloration/grooves → Replace,
then inspect the lubrication system.
2. Measure:
Piston pin-to-piston clearance
ASSEMBLY AND INSTALLATION
Piston
1. Install:
Piston rings
Onto the piston.
NOTE:
Be sure to install the piston rings so that the
manufacturer’s marks or numbers are
located on the upper side of the rings.
Lubricate the piston and piston rings liberally
with engine oil. Measurement steps:
Measure the outside diameter (piston pin)
a.
If out of specification, replace the piston
pin.
Outside diameter (piston pin):
17.991 ~ 18.000 mm
(0.7083 ~ 0.7087 in)
Measure the inside diameter (piston) b.
Inside diameter (piston):
18.004 ~ 18.015 mm
(0.7088 ~ 0.7093 in)
Calculate the piston pin-to-piston clear-
ance with the following formula.
Piston pin-to-piston clearance =
Inside diameter (piston) b –
Outside diameter (piston pin) a
If out of specification, replace the piston.
Piston pin-to-piston clearance:
0.004 ~ 0.024 mm
(0.00016 ~ 0.00094 in)
: 0.07 mm (0.003 in)

4 - 46
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
Kolbenbolzen
1. Kontrollieren:
Kolbenbolzen
Blaufärbung/Riefen → Erneuern und
Schmiersystem überprüfen.
2. Messen:
Kolbenbolzenspiel
ZUSAMMENBAU UND MONTAGE
Kolben
1. Montieren:
Kolbenringe
(auf den Kolben)
HINWEIS:
Die Kolbenringe so montieren, daß die Her-
stellerangaben nach oben weisen.
Kolben und Kolbenringe reichlich mit Motoröl
schmieren. Arbeitsschritte
Den Außendurchmesser (Kolbenring) a
messen.
Falls unvorschriftsmäßig, den Kolbenbol-
zen erneuern.
Kolbenbolzen-Durchmesser
17,991–18,000 mm
Den Innendurchmesser (Kolben) b mes-
sen.
Innendurchmesser (Kolben)
18,004–18,015 mm
Kolbenbolzenspiel nach folgender Formel
berechnen.
Kolbenbolzenspiel =
Innendurchmesser (Kolben) b –
Kolbenbolzen-Durchmesser a
Falls unvorschriftsmäßig, den Kolben
erneuern.
Kolbenbolzenspiel
0,004–0,024 mm
0,07 mm

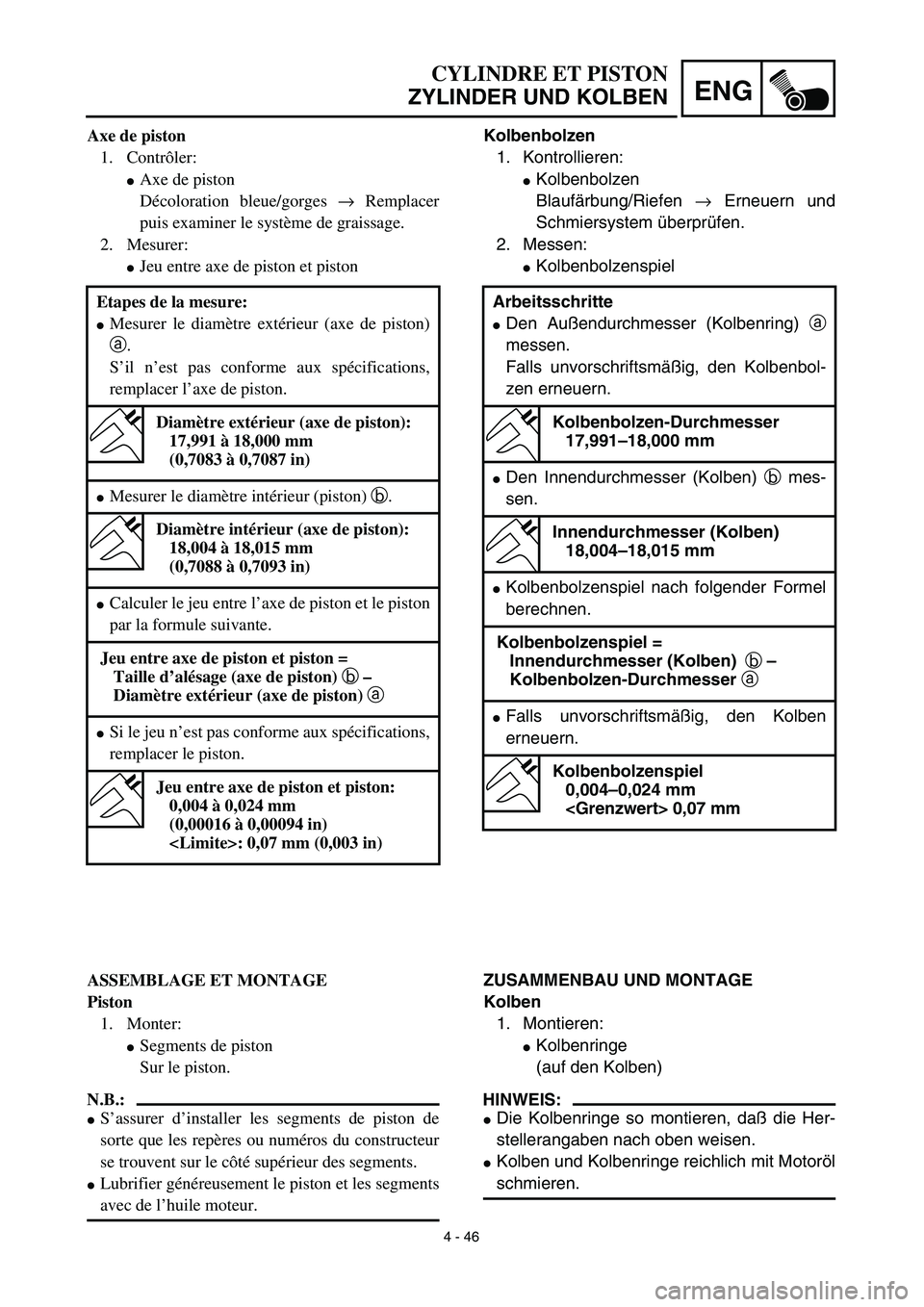

Axe de piston
1. Contrôler:
Axe de piston
Décoloration bleue/gorges → Remplacer
puis examiner le système de graissage.
2. Mesurer:
Jeu entre axe de piston et piston
ASSEMBLAGE ET MONTAGE
Piston
1. Monter:
Segments de piston
Sur le piston.
N.B.:
S’assurer d’installer les segments de piston de
sorte que les repères ou numéros du constructeur
se trouvent sur le côté supérieur des segments.
Lubrifier généreusement le piston et les segments
avec de l’huile moteur. Etapes de la mesure:
Mesurer le diamètre extérieur (axe de piston)
a.
S’il n’est pas conforme aux spécifications,
remplacer l’axe de piston.
Diamètre extérieur (axe de piston):
17,991 à 18,000 mm
(0,7083 à 0,7087 in)
Mesurer le diamètre intérieur (piston) b.
Diamètre intérieur (axe de piston):
18,004 à 18,015 mm
(0,7088 à 0,7093 in)
Calculer le jeu entre l’axe de piston et le piston
par la formule suivante.
Jeu entre axe de piston et piston =
Taille d’alésage (axe de piston) b –
Diamètre extérieur (axe de piston) a
Si le jeu n’est pas conforme aux spécifications,
remplacer le piston.
Jeu entre axe de piston et piston:
0,004 à 0,024 mm
(0,00016 à 0,00094 in)
: 0,07 mm (0,003 in)

4 - 47
ENGCYLINDER AND PISTON
2. Position:
Top ring
2nd ring
Oil ring
Offset the piston ring end gaps as
shown.
aTop ring end
b2nd ring end
cOil ring end (upper)
dOil ring
eOil ring end (lower)
3. Install:
Piston 1
Piston pin 2
Piston pin clips 3
NOTE:
Apply engine oil onto the piston pin and pis-
ton.
Be sure that the arrow mark a on the piston
points to the exhaust side of the engine.
Before installing the piston pin clip, cover the
crankcase with a clean rag to prevent the
piston pin clip from falling into the crankcase.
Install the piston pin clips with their ends fac-
ing downward.
4. Lubricate:
Piston
Piston rings
Cylinder
NOTE:
Apply a liberal coating of engine oil.
Cylinder
1. Install:
Dowel pins
O-ring
Gasket 1
Cylinder 2
NOTE:
Install the cylinder with one hand while com-
pressing the piston rings with the other hand.
CAUTION:
Pass the timing chain 3 through the tim-
ing chain cavity.
Be careful not to damage the timing chain
guide 4 during installation.
2. Install:
Bolt (cylinder)
45°
135°135°
a
b ced
3New
New
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

4 - 47
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
2. Montieren:
1. Kompressionsring (Topring)
2. Kompressionsring
Ölabstreifring
Ringstöße laut Abbildung versetzen.
aRingstoß (1. Kompressionsring)
bRingstoß (2. Kompressionsring)
cRingstoß (Ölabstreifring oben)
dÖlabstreifring
eRingstoß (Ölabstreifring unten)
3. Montieren:
Kolben 1
Kolbenbolzen 2
Kolbenbolzen-Sicherungsring 3
HINWEIS:
Motoröl auf Kolbenbolzen und Kolben auftragen.
Die Pfeilmarkierung a auf dem Kolben muß
zur Auslaßseite weisen.
Vor dem Einbau des Kolbenbolzen-Sicherungs-
ringes das Kurbelgehäuse mit einem sauberen
Tuch abdecken, damit der Sicherungsring nicht
in das Kurbelgehäuse fallen kann.
Den Sicherungsring für den Kolbenbolzen so ein-
setzen, daß die Spreizöffnung nach unten weist.
4. Schmieren:
Kolben
Kolbenringe
Zylinder
HINWEIS:
Motoröl reichlich auftragen.
Zylinder
1. Montieren:
Paßstift
O-Ring
Dichtung 1
Zylinder 2
HINWEIS:
Den Zylinder mit einer Hand einbauen, mit der
anderen die Kolbenringe zusammendrücken.
ACHTUNG:
Die Steuerkette 3 durch den Steuerket-
tenschacht führen.
Vorsichtig vorgehen, damit die Steuerket-
tenführung 4 bei der Montage nicht be-
schädigt wird.
2. Montieren:
Schraube (zylinder)
New
New
T R..10 Nm (1,0 m · kg)

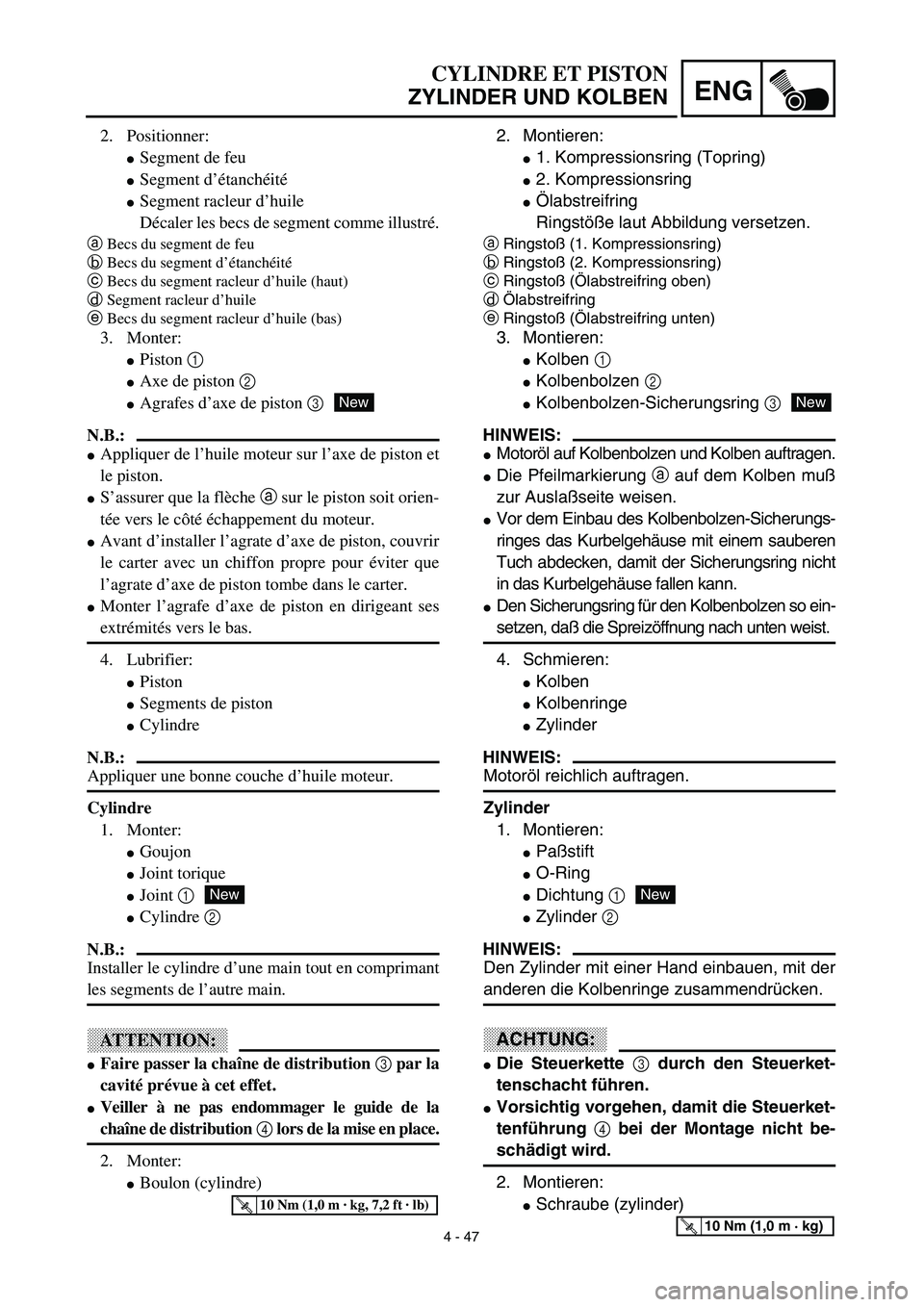

2. Positionner:
Segment de feu
Segment d’étanchéité
Segment racleur d’huile
Décaler les becs de segment comme illustré.
aBecs du segment de feu
bBecs du segment d’étanchéité
cBecs du segment racleur d’huile (haut)
dSegment racleur d’huile
eBecs du segment racleur d’huile (bas)
3. Monter:
Piston 1
Axe de piston 2
Agrafes d’axe de piston 3
N.B.:
Appliquer de l’huile moteur sur l’axe de piston et
le piston.
S’assurer que la flèche a sur le piston soit orien-
tée vers le côté échappement du moteur.
Avant d’installer l’agrate d’axe de piston, couvrir
le carter avec un chiffon propre pour éviter que
l’agrate d’axe de piston tombe dans le carter.
Monter l’agrafe d’axe de piston en dirigeant ses
extrémités vers le bas.
4. Lubrifier:
Piston
Segments de piston
Cylindre
N.B.:
Appliquer une bonne couche d’huile moteur.
Cylindre
1. Monter:
Goujon
Joint torique
Joint 1
Cylindre 2
N.B.:
Installer le cylindre d’une main tout en comprimant
les segments de l’autre main.
ATTENTION:
Faire passer la chaîne de distribution 3 par la
cavité prévue à cet effet.
Veiller à ne pas endommager le guide de la
chaîne de distribution 4 lors de la mise en place.
2. Monter:
Boulon (cylindre)
New
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

4 - 48
ENGCLUTCH
CLUTCH
CLUTCH
Extent of removal:1 Push rod and push lever removal2 Push pod 1 disassembly
3 Friction plate and clutch plate removal4 Clutch housing removal
Extent of removal Order Part name Q’ty Remarks
CLUTCH REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
Brake pedal Refer to “ENGINE REMOVAL” section.
Clutch cable Disconnect at engine side.
1 Clutch cover 1
2 Gasket 1
3 Dowel pin 2
4 Clutch spring 6
5 Pressure plate 1
6 Push rod 1 1
7 Circlip 1
8 Plain washer 1
9 Bearing 1
10 Ball 1
11Push rod 2
1
41
2
3
1
