YAMAHA YZ450F 2006 Owners Manual

INSP
ADJREGLAGE DU JEU AUX SOUPAPES
VENTILSPIEL EINSTELLEN
ADMISSION
JEU MESURENUMERO DE PLAQUETTE MONTEE
120 125 130 135 140 145 150 155 160 165 170175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 à 0,04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,05 à 0,09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0,10 à 0,15
JEU STANDARD
0,16 à 0,20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0,21 à 0,25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0,26 à 0,30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,31 à 0,35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,36 à 0,40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,41 à 0,45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,46 à 0,50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,51 à 0,55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,56 à 0,60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,61 à 0,65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,66 à 0,70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,71 à 0,75 180 185 190 195 200 205 210 215 220 225 230 235240
0,76 à 0,80 185 190 195 200 205 210 215 220 225 230 235240
JEU AUX SOUPAPES (à froid):
0,10 à 0,15 mm
Exemple: la plaquette montée porte le numéro 175
Le jeu mesuré est de 0,22 mm
Remplacer la plaquette 175 par une plaquette 185
Numéro de plaquette: (exemple)
N°plaquette 175 = 1,75 mm
N°plaquette 185 = 1,85 mm0,81 à 0,85 190 195 200 205 210 215 220 225 230 235240
0,86 à 0,90 195 200 205 210 215 220 225 230 235240
0,91 à 0,95 200 205 210 215 220 225 230 235240
0,96 à 1,00 205 210 215 220 225 230 235240
1,01 à 1,05 210 215 220 225 230 235240
1,06 à 1,10 215 220 225 230 235240
1,11 à 1,15 220 225 230 235240
1,16 à 1,20 225 230 235240
1,21 à 1,25 230 235240
1,26 à 1,30 235240
1,31 à 1,35 240
ECHAPPEMENT
JEU MESURENUMERO DE PLAQUETTE MONTEE
120 125 130 135 140 145 150 155 160 165 170175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 à 0,04 120 125 130 135 140 145
150155 160 165 170 175 180 185 190 195 200 205 210 215 220
0,05 à 0,09
120 125 130 135 140 145 150 155160 165 170 175 180 185 190 195 200 205 210 215 220 225
0,10 à 0,14
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,15 à 0,19120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0,20 à 0,25
JEU STANDARD
0,26 à 0,30 125 130 135 140 145 150 155 160 165 170 175180 185 190 195 200 205 210 215 220 225230235240
0,31 à 0,35130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0,36 à 0,40 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,41 à 0,45 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,46 à 0,50 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,51 à 0,55 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,56 à 0,60 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,61 à 0,65 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,66 à 0,70 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,71 à 0,75 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,76 à 0,80 175 180 185 190 195 200 205 210 215 220 225230235240
0,81 à 0,85 180 185 190 195 200 205 210 215 220 225230235240
0,86 à 0,90 185 190 195 200 205 210 215 220 225230235240JEU AUX SOUPAPES (à froid):
0,20 à 0,25 mm
Exemple: la plaquette montée porte le numéro 175
Le jeu mesuré est de 0,32 mm
Remplacer la plaquette 175 par une plaquette 185
Numéro de plaquette: (exemple)
N°plaquette 175 = 1,75 mm
N°plaquette 185 = 1,85 mm0,91 à 0,95 190 195 200 205 210 215 220 225230235240
0,96 à 1,00 195 200 205 210 215 220 225230235240
1,01 à 1,05 200 205 210 215 220 225230235240
1,06 à 1,10 205 210 215 220 225230235240
1,11 à 1,15 210 215 220 225230235240
1,16 à 1,20 215 220 225230235240
1,21 à 1,25 220 225230235240
1,26 à 1,30 225230235240
1,31 à 1,35 230235240
1,36 à 1,40 235240
1,41 à 1,45 240
3 - 23

INSP

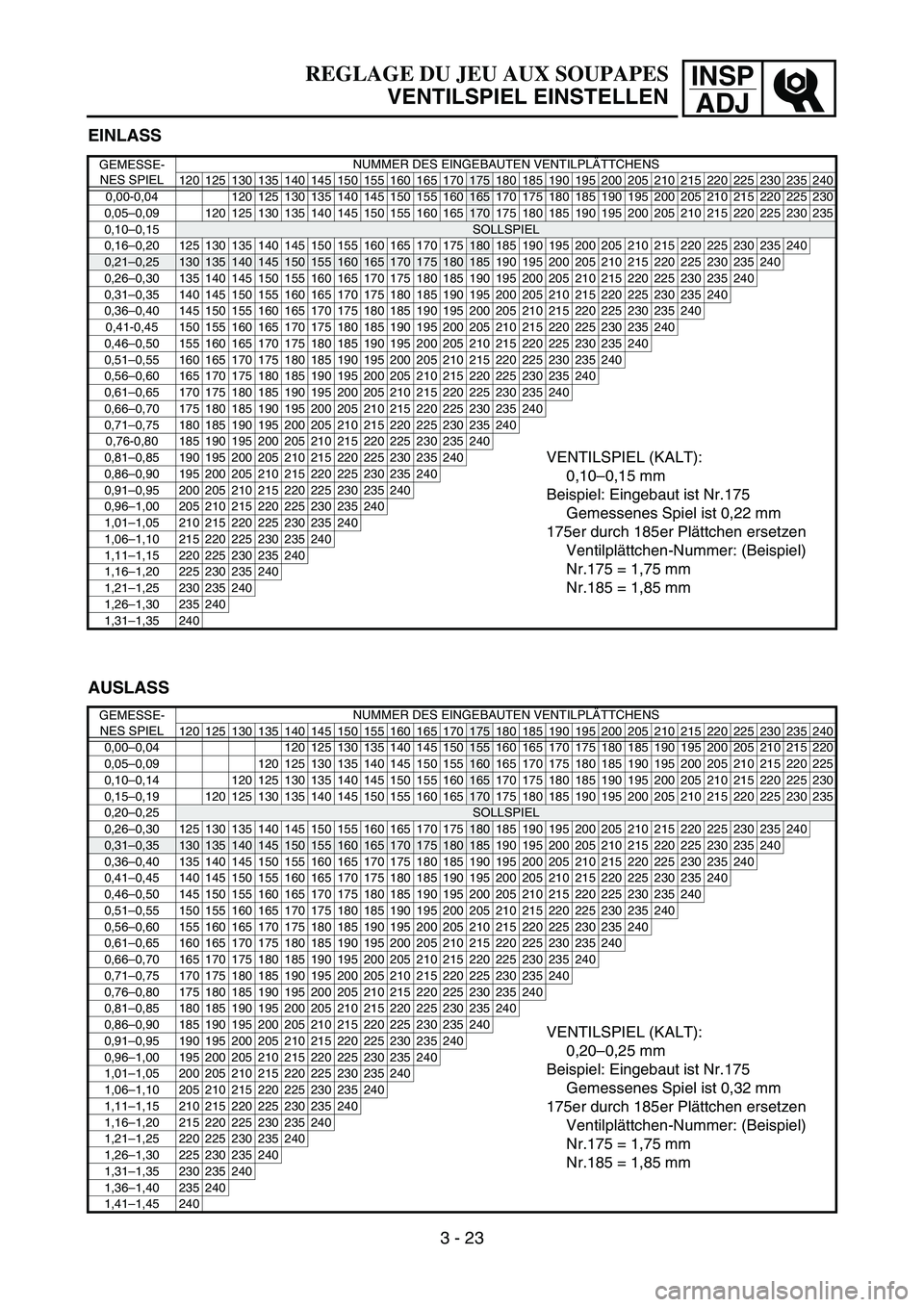

ADJREGLAGE DU JEU AUX SOUPAPES
VENTILSPIEL EINSTELLEN
EINLASS
GEMESSE-
NES SPIELNUMMER DES EINGEBAUTEN VENTILPLÄTTCHENS
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00-0,04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,05–0,09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0,10–0,15
SOLLSPIEL
0,16–0,20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0,21–0,25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0,26–0,30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,31–0,35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,36–0,40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,41-0,45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,46–0,50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,51–0,55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,56–0,60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,61–0,65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,66–0,70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,71–0,75 180 185 190 195 200 205 210 215 220 225 230 235240
0,76-0,80 185 190 195 200 205 210 215 220 225 230 235240
VENTILSPIEL (KALT):
0,10–0,15 mm
Beispiel: Eingebaut ist Nr.175
Gemessenes Spiel ist 0,22 mm
175er durch 185er Plättchen ersetzen
Ventilplättchen-Nummer: (Beispiel)
Nr.175 = 1,75 mm
Nr.185 = 1,85 mm0,81–0,85 190 195 200 205 210 215 220 225 230 235240
0,86–0,90 195 200 205 210 215 220 225 230 235240
0,91–0,95 200 205 210 215 220 225 230 235240
0,96–1,00 205 210 215 220 225 230 235240
1,01–1,05 210 215 220 225 230 235240
1,06–1,10 215 220 225 230 235240
1,11–1,15 220 225 230 235240
1,16–1,20 225 230 235240
1,21–1,25 230 235240
1,26–1,30 235240
1,31–1,35 240
AUSLASS
GEMESSE-
NES SPIELNUMMER DES EINGEBAUTEN VENTILPLÄTTCHENS
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00–0,04 120 125 130 135 140 145
150155 160 165 170 175 180 185 190 195 200 205 210 215 220
0,05–0,09
120 125 130 135 140 145 150 155160 165 170 175 180 185 190 195 200 205 210 215 220 225
0,10–0,14
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,15–0,19120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0,20–0,25
SOLLSPIEL
0,26–0,30 125 130 135 140 145 150 155 160 165 170 175180 185 190 195 200 205 210 215 220 225230235240
0,31–0,35130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0,36–0,40 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,41–0,45 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,46–0,50 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,51–0,55 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,56–0,60 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,61–0,65 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,66–0,70 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,71–0,75 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,76–0,80 175 180 185 190 195 200 205 210 215 220 225230235240
0,81–0,85 180 185 190 195 200 205 210 215 220 225230235240
0,86–0,90 185 190 195 200 205 210 215 220 225230235240VENTILSPIEL (KALT):
0,20–0,25 mm
Beispiel: Eingebaut ist Nr.175
Gemessenes Spiel ist 0,32 mm
175er durch 185er Plättchen ersetzen
Ventilplättchen-Nummer: (Beispiel)
Nr.175 = 1,75 mm
Nr.185 = 1,85 mm0,91–0,95 190 195 200 205 210 215 220 225230235240
0,96–1,00 195 200 205 210 215 220 225230235240
1,01–1,05 200 205 210 215 220 225230235240
1,06–1,10 205 210 215 220 225230235240
1,11–1,15 210 215 220 225230235240
1,16–1,20 215 220 225230235240
1,21–1,25 220 225230235240
1,26–1,30 225230235240
1,31–1,35 230235240
1,36–1,40 235240
1,41–1,45 240
3 - 23

INSP
ADJ

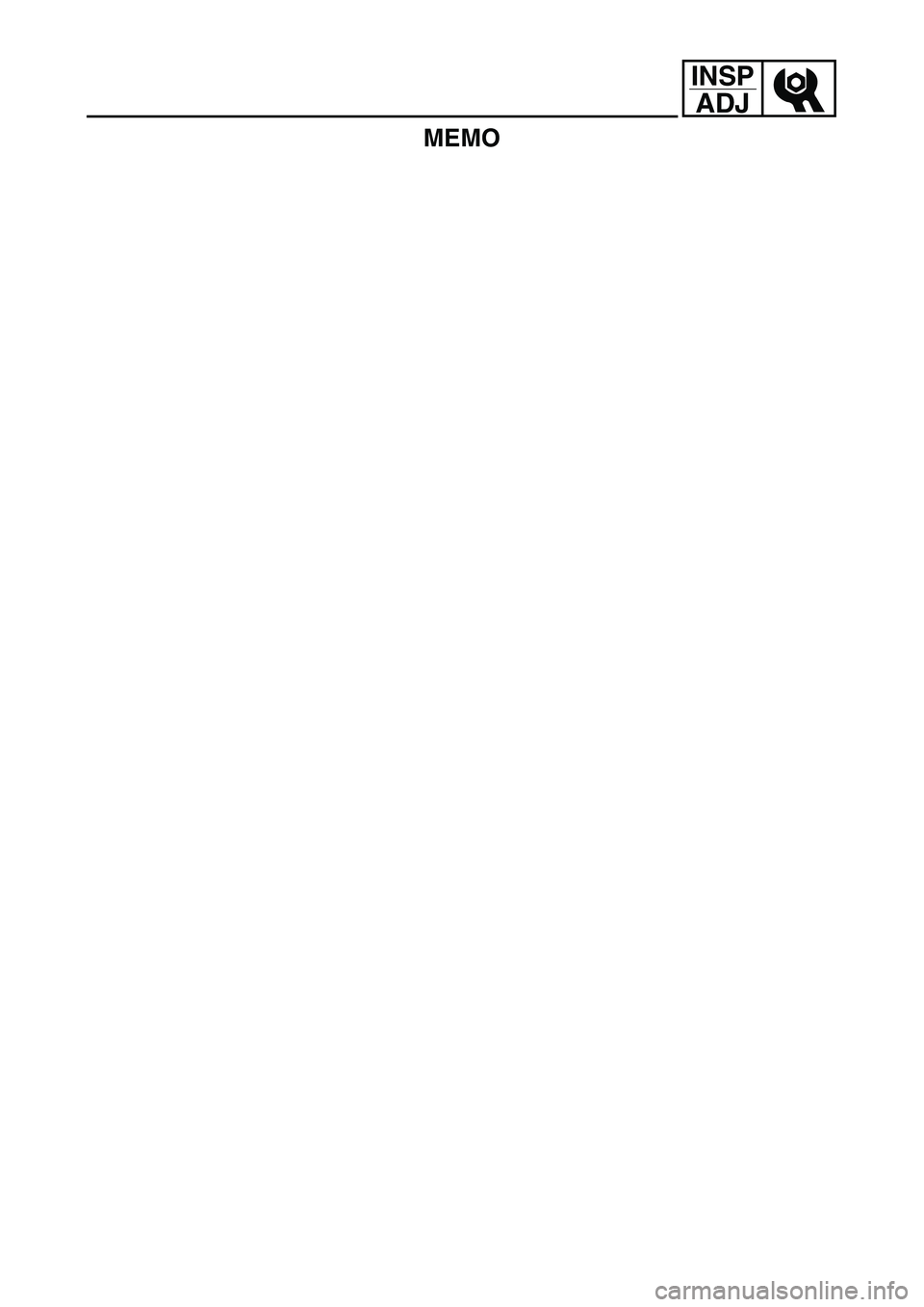

MEMO

3 - 24
INSP
ADJ

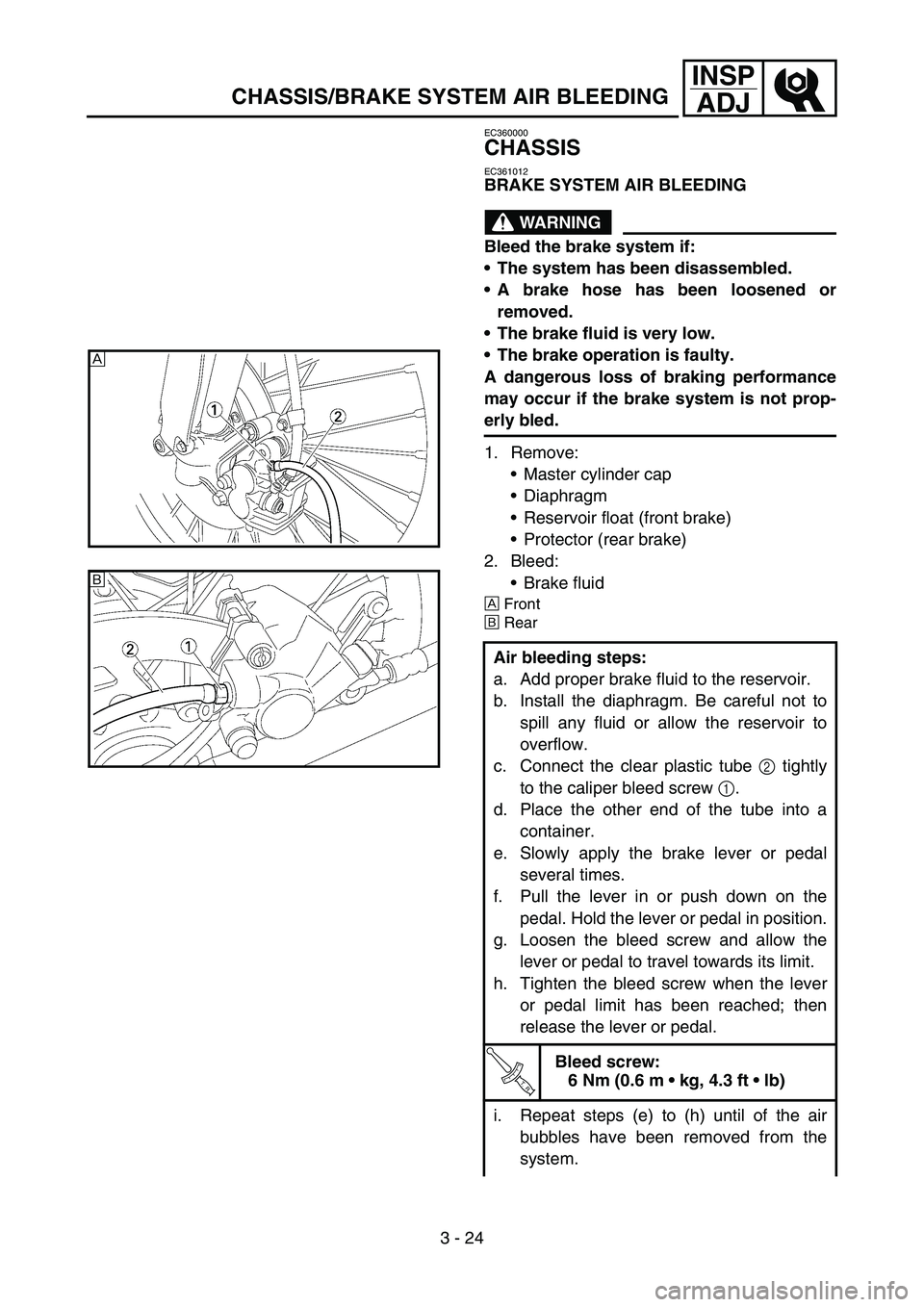

CHASSIS/BRAKE SYSTEM AIR BLEEDING
EC360000
CHASSIS
EC361012
BRAKE SYSTEM AIR BLEEDING
WARNING
Bleed the brake system if:
The system has been disassembled.
A brake hose has been loosened or
removed.
The brake fluid is very low.
The brake operation is faulty.
A dangerous loss of braking performance
may occur if the brake system is not prop-
erly bled.
1. Remove:
Master cylinder cap
Diaphragm
Reservoir float (front brake)
Protector (rear brake)
2. Bleed:
Brake fluid
ÈFront
ÉRear
Air bleeding steps:
a. Add proper brake fluid to the reservoir.
b. Install the diaphragm. Be careful not to
spill any fluid or allow the reservoir to
overflow.
c. Connect the clear plastic tube 2 tightly
to the caliper bleed screw 1.
d. Place the other end of the tube into a
container.
e. Slowly apply the brake lever or pedal
several times.
f. Pull the lever in or push down on the
pedal. Hold the lever or pedal in position.
g. Loosen the bleed screw and allow the
lever or pedal to travel towards its limit.
h. Tighten the bleed screw when the lever
or pedal limit has been reached; then
release the lever or pedal.
T R..
Bleed screw:
6 Nm (0.6 m  kg, 4.3 ft  lb)
i. Repeat steps (e) to (h) until of the air
bubbles have been removed from the
system.
È
É

INSP
ADJCHÂSSIS/PURGE D’AIR DU CIRCUIT DE FREINAGE
FAHRWERK/HYDRAULISCHE BREMSANLAGE ENTLÜFTEN
FAHRWERK
HYDRAULISCHE BREMSANLAGE
ENTLÜFTEN
WARNUNG
Die Bremshydraulik in folgenden Fällen
entlüften:
Die Anlage wurde zerlegt.
Ein Bremsschlauch wurde gelöst oder
erneuert.
Der Flüssigkeitsstand ist sehr niedrig.
Die Bremse funktioniert nicht einwandfrei.
Eine nicht korrekt durchgeführte Entlüftung
kann die Bremsleistung beeinträchtigen.
1. Demontieren:
Bremsflüssigkeitsbehälter-Deckel
Membran
Schwimmer (Vorderradbremse)
Protektor (Hinterradbremse)
2. Ablassen:
Bremshydraulik
ÈVorn
ÉHinten
Hydraulik entlüften:
a. Den Vorratsbehälter mit der empfohle-
nen Bremsflüssigkeit auffüllen.
b. Die Membran einsetzen. Darauf achten,
dass keine Flüssigkeit verschüttet wird und
dass der Vorratsbehälter nicht überläuft.
c. Einen durchsichtigen Kunststoffschlauch
2 fest an der Bremssattel-Entlüftungs-
schraube 1 anschließen.
d. Das freie Schlauchende in einen Auf-
fangbehälter führen.
e. Den Bremshebel mehrmals langsam
betätigen.
f. Den entsprechenden Bremshebel betäti-
gen. Den Bremshebel kräftig betätigen
und in dieser Stellung halten.
g. Die Entlüftungsschraube lockern, wor-
aufhin der Hebel sich bis auf den
Anschlag zubewegt.
h. Sobald der Hebel den Anschlag erreicht
hat, die Entlüftungsschraube festziehen
und dann den Hebel loslassen.
T R..
Entlüftungsschraube:
6 Nm (0,6 m  kg, 4,3 ft  lb)
i. Die Schritte e) bis h) so lange wiederho-
len, bis keine Luftbläschen mehr im
Kunststoffschlauch zu sehen sind.

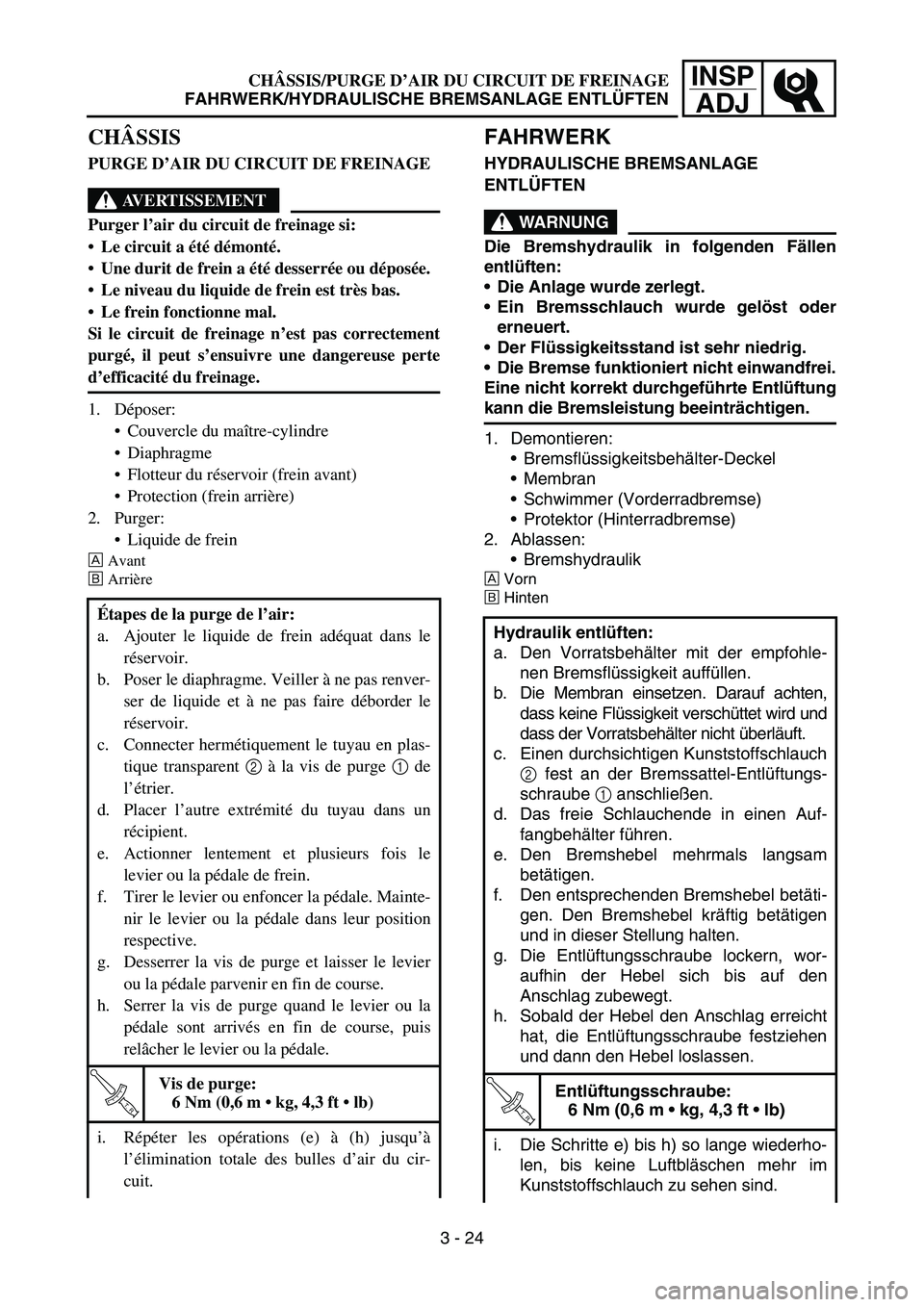

CHÂSSIS
PURGE D’AIR DU CIRCUIT DE FREINAGE
AVERTISSEMENT
Purger l’air du circuit de freinage si:
Le circuit a été démonté.
Une durit de frein a été desserrée ou déposée.
Le niveau du liquide de frein est très bas.
Le frein fonctionne mal.
Si le circuit de freinage n’est pas correctement
purgé, il peut s’ensuivre une dangereuse perte
d’efficacité du freinage.
1. Déposer:
Couvercle du maître-cylindre
Diaphragme
Flotteur du réservoir (frein avant)
Protection (frein arrière)
2. Purger:
Liquide de frein
ÈAvant
ÉArrière
Étapes de la purge de l’air:
a. Ajouter le liquide de frein adéquat dans le
réservoir.
b. Poser le diaphragme. Veiller à ne pas renver-
ser de liquide et à ne pas faire déborder le
réservoir.
c. Connecter hermétiquement le tuyau en plas-
tique transparent 2 à la vis de purge 1 de
l’étrier.
d. Placer l’autre extrémité du tuyau dans un
récipient.
e. Actionner lentement et plusieurs fois le
levier ou la pédale de frein.
f. Tirer le levier ou enfoncer la pédale. Mainte-
nir le levier ou la pédale dans leur position
respective.
g. Desserrer la vis de purge et laisser le levier
ou la pédale parvenir en fin de course.
h. Serrer la vis de purge quand le levier ou la
pédale sont arrivés en fin de course, puis
relâcher le levier ou la pédale.
T R..
Vis de purge:
6 Nm (0,6 m  kg, 4,3 ft  lb)
i. Répéter les opérations (e) à (h) jusqu’à
l’élimination totale des bulles d’air du cir-
cuit.
3 - 24

3 - 25
INSP
ADJ

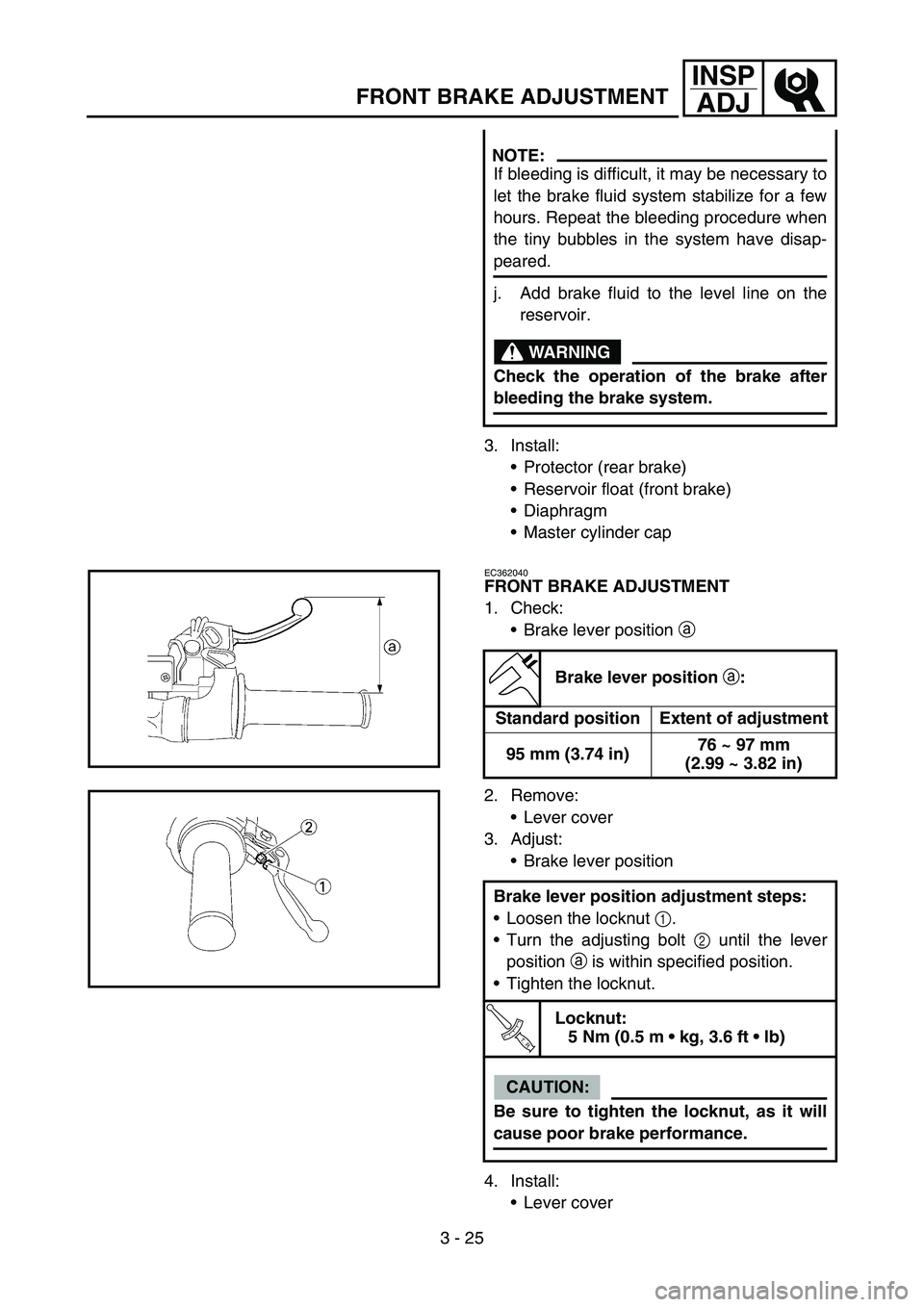

FRONT BRAKE ADJUSTMENT
3. Install:
Protector (rear brake)
Reservoir float (front brake)
Diaphragm
Master cylinder cap
NOTE:
If bleeding is difficult, it may be necessary to
let the brake fluid system stabilize for a few
hours. Repeat the bleeding procedure when
the tiny bubbles in the system have disap-
peared.
j. Add brake fluid to the level line on the
reservoir.
WARNING
Check the operation of the brake after
bleeding the brake system.
EC362040
FRONT BRAKE ADJUSTMENT
1. Check:
Brake lever position a
Brake lever position
a:
Standard position Extent of adjustment
95 mm (3.74 in)76 ~ 97 mm
(2.99 ~ 3.82 in)
2. Remove:
Lever cover
3. Adjust:
Brake lever position
4. Install:
Lever cover Brake lever position adjustment steps:
Loosen the locknut 1.
Turn the adjusting bolt 2 until the lever
position a is within specified position.
Tighten the locknut.
T R..
Locknut:
5 Nm (0.5 m  kg, 3.6 ft  lb)
CAUTION:
Be sure to tighten the locknut, as it will
cause poor brake performance.

INSP

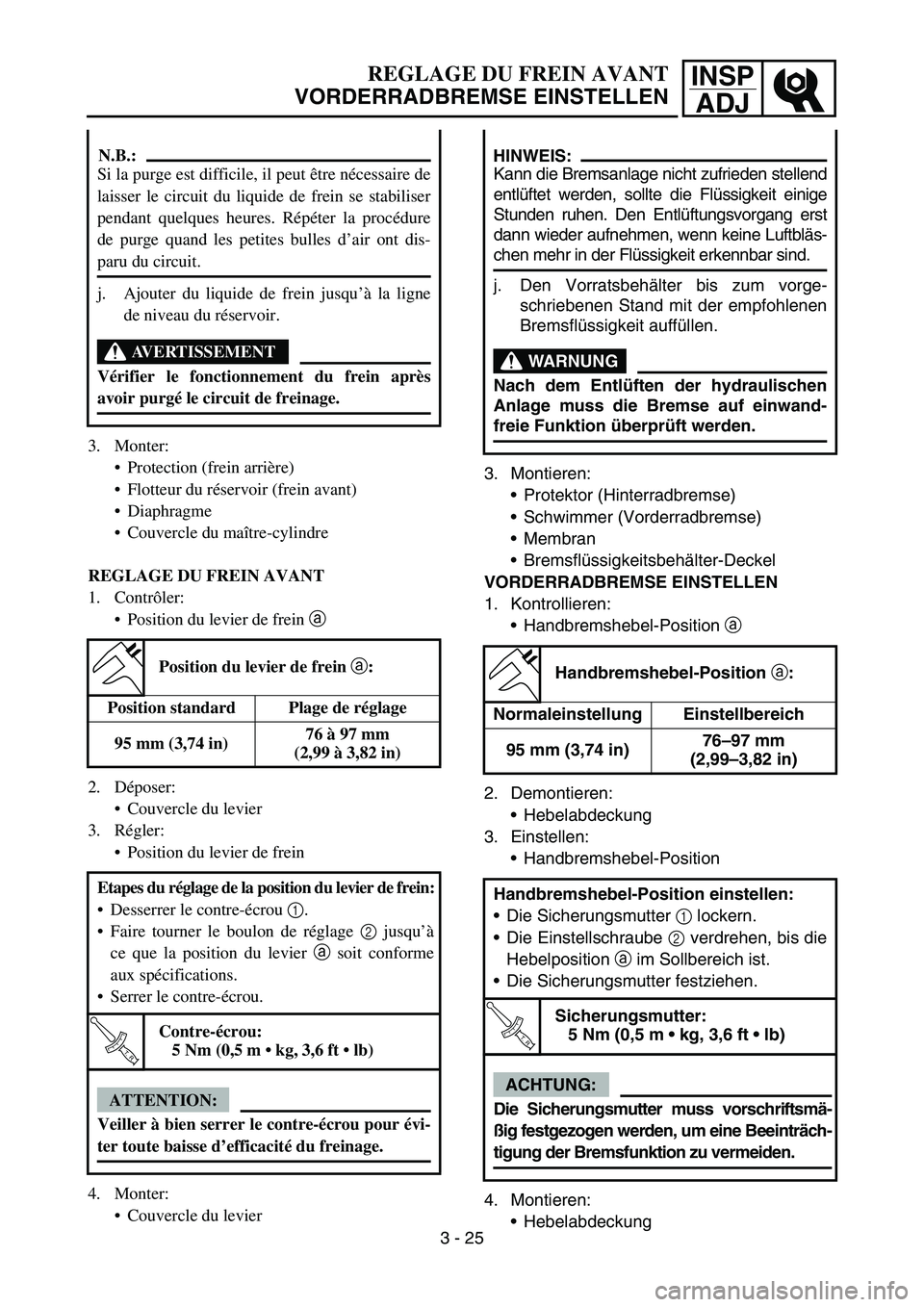

ADJREGLAGE DU FREIN AVANT
VORDERRADBREMSE EINSTELLEN
3. Montieren:
Protektor (Hinterradbremse)
Schwimmer (Vorderradbremse)
Membran
Bremsflüssigkeitsbehälter-Deckel
VORDERRADBREMSE EINSTELLEN
1. Kontrollieren:
Handbremshebel-Position a
2. Demontieren:
Hebelabdeckung
3. Einstellen:
Handbremshebel-Position
4. Montieren:
Hebelabdeckung
HINWEIS:
Kann die Bremsanlage nicht zufrieden stellend
entlüftet werden, sollte die Flüssigkeit einige
Stunden ruhen. Den Entlüftungsvorgang erst
dann wieder aufnehmen, wenn keine Luftbläs-
chen mehr in der Flüssigkeit erkennbar sind.
j. Den Vorratsbehälter bis zum vorge-
schriebenen Stand mit der empfohlenen
Bremsflüssigkeit auffüllen.
WARNUNG
Nach dem Entlüften der hydraulischen
Anlage muss die Bremse auf einwand-
freie Funktion überprüft werden.
Handbremshebel-Position
a:
Normaleinstellung Einstellbereich
95 mm (3,74 in)76–97 mm
(2,99–3,82 in)
Handbremshebel-Position einstellen:
Die Sicherungsmutter 1 lockern.
Die Einstellschraube 2 verdrehen, bis die
Hebelposition a im Sollbereich ist.
Die Sicherungsmutter festziehen.
T R..
Sicherungsmutter:
5 Nm (0,5 m  kg, 3,6 ft  lb)
ACHTUNG:
Die Sicherungsmutter muss vorschriftsmä-
ßig festgezogen werden, um eine Beeinträch-
tigung der Bremsfunktion zu vermeiden.
3. Monter:
Protection (frein arrière)
Flotteur du réservoir (frein avant)
Diaphragme
Couvercle du maître-cylindre
N.B.:
Si la purge est difficile, il peut être nécessaire de
laisser le circuit du liquide de frein se stabiliser
pendant quelques heures. Répéter la procédure
de purge quand les petites bulles d’air ont dis-
paru du circuit.
j. Ajouter du liquide de frein jusqu’à la ligne
de niveau du réservoir.
AVERTISSEMENT
Vérifier le fonctionnement du frein après
avoir purgé le circuit de freinage.
REGLAGE DU FREIN AVANT
1. Contrôler:
Position du levier de frein a
2. Déposer:
Couvercle du levier
3. Régler:
Position du levier de frein
4. Monter:
Couvercle du levier
Position du levier de frein a
:
Position standard Plage de réglage
95 mm (3,74 in)76 à 97 mm
(2,99 à 3,82 in)
Etapes du réglage de la position du levier de frein:
Desserrer le contre-écrou 1.
Faire tourner le boulon de réglage 2 jusqu’à
ce que la position du levier a soit conforme
aux spécifications.
Serrer le contre-écrou.
T R..
Contre-écrou:
5 Nm (0,5 m  kg, 3,6 ft  lb)
ATTENTION:
Veiller à bien serrer le contre-écrou pour évi-
ter toute baisse d’efficacité du freinage.
3 - 25

3 - 26
INSP

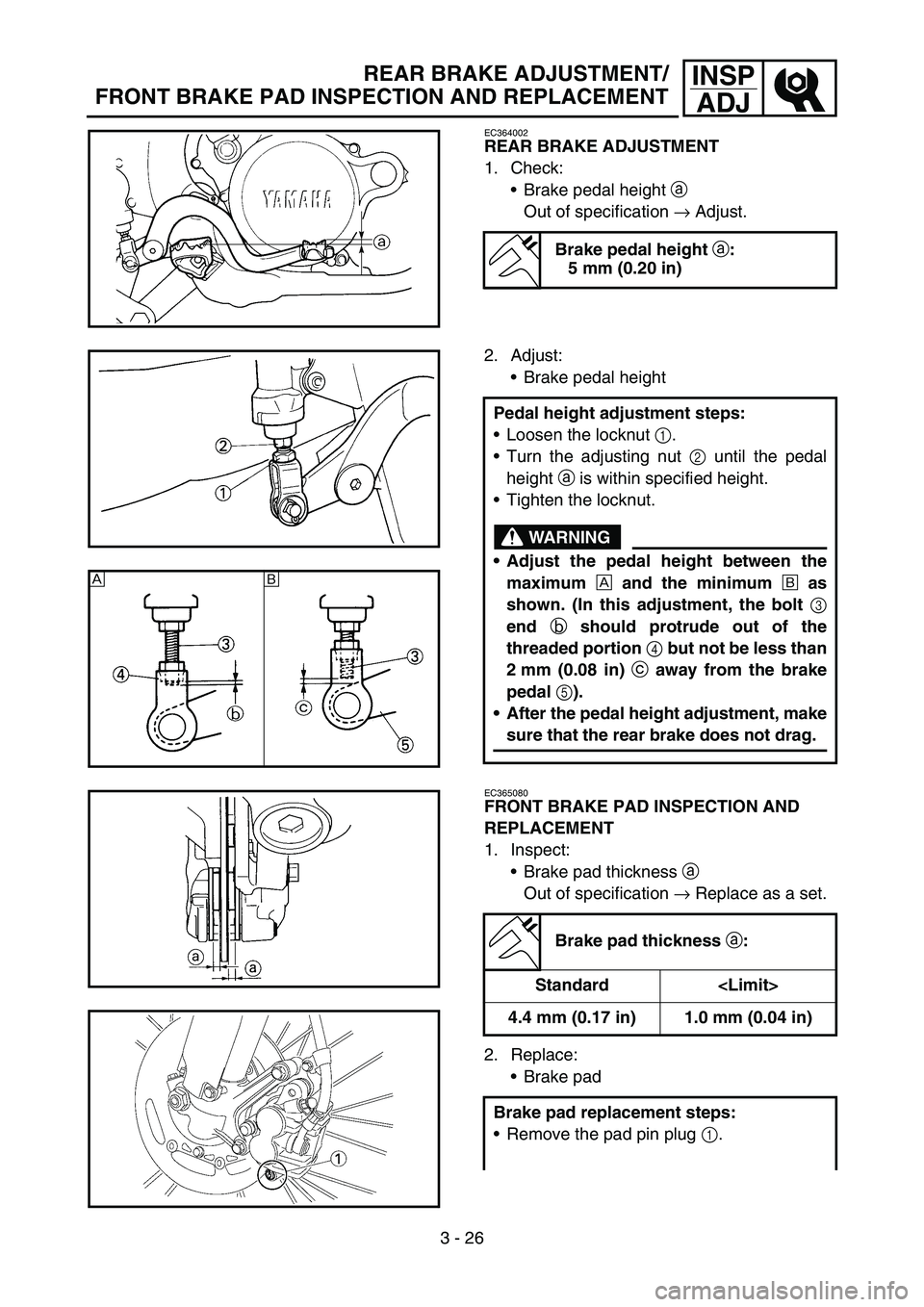

ADJREAR BRAKE ADJUSTMENT/
FRONT BRAKE PAD INSPECTION AND REPLACEMENT
EC364002
REAR BRAKE ADJUSTMENT
1. Check:
Brake pedal height a
Out of specification → Adjust.
Brake pedal height
a:
5 mm (0.20 in)
2. Adjust:
Brake pedal height
Pedal height adjustment steps:
Loosen the locknut 1.
Turn the adjusting nut 2 until the pedal
height a is within specified height.
Tighten the locknut.
WARNING
Adjust the pedal height between the
maximum
È and the minimum
É as
shown. (In this adjustment, the bolt
3
end
b should protrude out of the
threaded portion
4 but not be less than
2 mm (0.08 in)
c away from the brake
pedal
5).
After the pedal height adjustment, make
sure that the rear brake does not drag.
È
É
EC365080
FRONT BRAKE PAD INSPECTION AND
REPLACEMENT
1. Inspect:
Brake pad thickness a
Out of specification → Replace as a set.
2. Replace:
Brake pad
Brake pad thickness
a:
Standard
4.4 mm (0.17 in) 1.0 mm (0.04 in)
Brake pad replacement steps:
Remove the pad pin plug 1.

INSP
ADJ

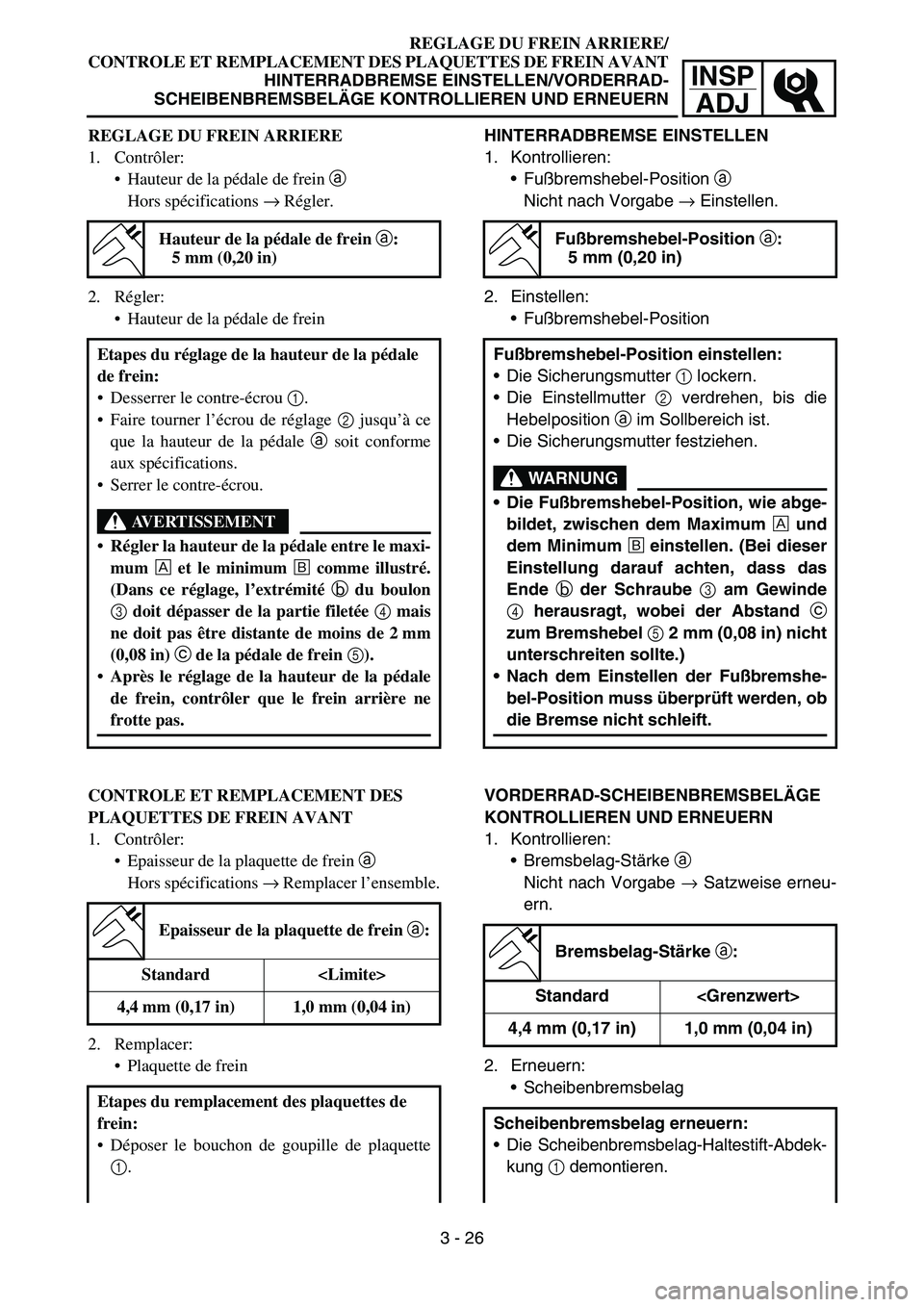

REGLAGE DU FREIN ARRIERE/
CONTROLE ET REMPLACEMENT DES PLAQUETTES DE FREIN AVANT
HINTERRADBREMSE EINSTELLEN/VORDERRAD-
SCHEIBENBREMSBELÄGE KONTROLLIEREN UND ERNEUERN
HINTERRADBREMSE EINSTELLEN
1. Kontrollieren:
Fußbremshebel-Position a
Nicht nach Vorgabe → Einstellen.
2. Einstellen:
Fußbremshebel-Position
Fußbremshebel-Position a:
5 mm (0,20 in)
Fußbremshebel-Position einstellen:
Die Sicherungsmutter 1 lockern.
Die Einstellmutter 2 verdrehen, bis die
Hebelposition a im Sollbereich ist.
Die Sicherungsmutter festziehen.
WARNUNG
Die Fußbremshebel-Position, wie abge-
bildet, zwischen dem Maximum È und
dem Minimum É einstellen. (Bei dieser
Einstellung darauf achten, dass das
Ende b der Schraube 3 am Gewinde
4 herausragt, wobei der Abstand c
zum Bremshebel 5 2 mm (0,08 in) nicht
unterschreiten sollte.)
Nach dem Einstellen der Fußbremshe-
bel-Position muss überprüft werden, ob
die Bremse nicht schleift.
VORDERRAD-SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND ERNEUERN
1. Kontrollieren:
Bremsbelag-Stärke a
Nicht nach Vorgabe → Satzweise erneu-
ern.
2. Erneuern:
Scheibenbremsbelag
Bremsbelag-Stärke a:
Standard
4,4 mm (0,17 in) 1,0 mm (0,04 in)
Scheibenbremsbelag erneuern:
Die Scheibenbremsbelag-Haltestift-Abdek-
kung 1 demontieren.
REGLAGE DU FREIN ARRIERE
1. Contrôler:
Hauteur de la pédale de frein a
Hors spécifications → Régler.
2. Régler:
Hauteur de la pédale de frein
Hauteur de la pédale de frein a:
5 mm (0,20 in)
Etapes du réglage de la hauteur de la pédale
de frein:
Desserrer le contre-écrou 1.
Faire tourner l’écrou de réglage 2 jusqu’à ce
que la hauteur de la pédale a soit conforme
aux spécifications.
Serrer le contre-écrou.
AVERTISSEMENT
Régler la hauteur de la pédale entre le maxi-
mum È et le minimum É comme illustré.
(Dans ce réglage, l’extrémité b du boulon
3 doit dépasser de la partie filetée 4 mais
ne doit pas être distante de moins de 2 mm
(0,08 in) c de la pédale de frein 5).
Après le réglage de la hauteur de la pédale
de frein, contrôler que le frein arrière ne
frotte pas.
CONTROLE ET REMPLACEMENT DES
PLAQUETTES DE FREIN AVANT
1. Contrôler:
Epaisseur de la plaquette de frein a
Hors spécifications → Remplacer l’ensemble.
2. Remplacer:
Plaquette de frein
Epaisseur de la plaquette de frein a:
Standard
4,4 mm (0,17 in) 1,0 mm (0,04 in)
Etapes du remplacement des plaquettes de
frein:
Déposer le bouchon de goupille de plaquette
1.
3 - 26

3 - 27
INSP
ADJ

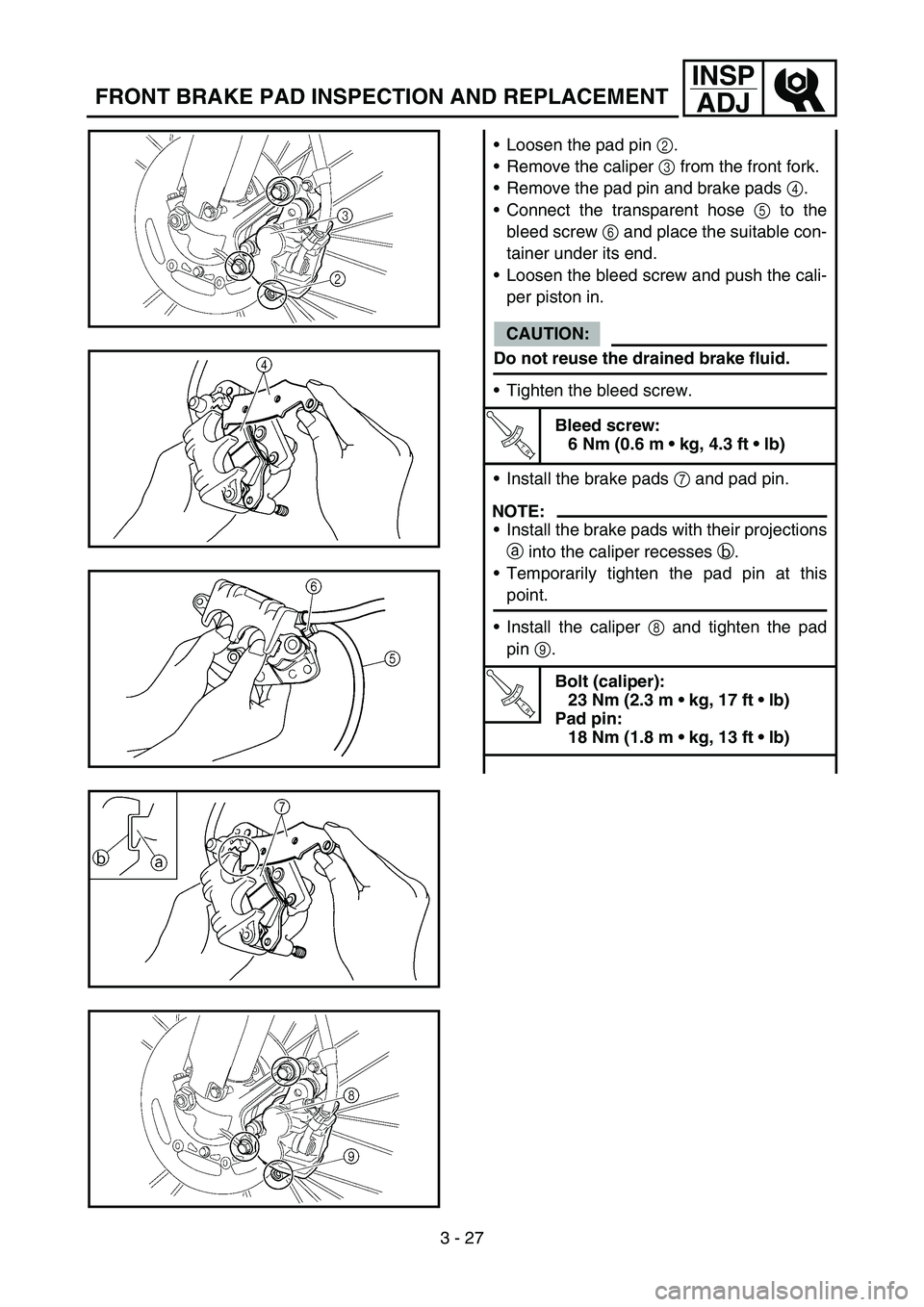

FRONT BRAKE PAD INSPECTION AND REPLACEMENT
Loosen the pad pin 2.
Remove the caliper 3 from the front fork.
Remove the pad pin and brake pads 4.
Connect the transparent hose 5 to the
bleed screw 6 and place the suitable con-
tainer under its end.
Loosen the bleed screw and push the cali-
per piston in.
CAUTION:
Do not reuse the drained brake fluid.
Tighten the bleed screw.
T R..
Bleed screw:
6 Nm (0.6 m  kg, 4.3 ft  lb)
Install the brake pads 7 and pad pin.
NOTE:
Install the brake pads with their projections
a into the caliper recesses b.
Temporarily tighten the pad pin at this
point.
Install the caliper 8 and tighten the pad
pin 9.
T R..
Bolt (caliper):
23 Nm (2.3 m  kg, 17 ft  lb)
Pad pin:
18 Nm (1.8 m  kg, 13 ft  lb)
