YAMAHA YZF-R1 2000 Betriebsanleitungen (in German)

Routinekontrolle vor Fahrtbeginn
4
Routinekontrolle vor Fahrtbeginn ....................................................... 4-1
G_5jj_PreopTOC.fm Page 1 Thursday, February 3, 2000 10:05 AM

4-1
4
GAU01114
4-Routinekontrolle vor FahrtbeginnGemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Stand-
zeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen, plötzliche Un-
dichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrtbe-
ginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen.
GAU00340
Routinekontrolle vor Fahrtbeginn
Bezeichnung Ausführung Seite
Vorderradbremse• Funktion prüfen, Spiel und Bremsflüssigkeitstand kontrollieren,
Anlage auf Undichtigkeit prüfen.6-24–6-26
Hinterradbremse• Gegebenenfalls Bremsflüssigkeit DOT 4 nachfüllen 6-23–6-26
Kupplung• Funktion prüfen und Spiel kontrollieren.
• Gegebenenfalls einstellen.6-22–6-23
Gasdrehgriff• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-18, 6-29
Motoröl• Ölstand prüfen.
• Gegebenenfalls Öl nachfüllen.6-8
Kühlflüssigkeit• Kühlflüssigkeitsstand prüfen.
• Gegebenenfalls Kühlflüssigkeit nachfüllen.6-11–6-12
Antriebskette• Zustand und Durchhang prüfen.
• Gegebenenfalls korrigieren.6-27–6-28
Räder, Reifen• Auf Beschädigung prüfen; Reifenluftdruck und Profiltiefe kontrol-
lieren.6-19–6-22
Seilzüge• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-29
Fußbremshebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-30
Handbrems- und Kupplungshebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-30
G_5jj_Preop.fm Page 1 Thursday, February 3, 2000 10:05 AM

Routinekontrolle vor Fahrtbeginn
4-2
4
HINWEIS:Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonnene
Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird.
WARNUNG
Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Unregelmäßigkeiten festgestellt werden, die Ursache
unbedingt vor der Inbetriebnahme feststellen und beheben.Seitenständer-Klappmechanismus• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-30
Schraubverbindungen am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls nachziehen.—
Kraftstoff• Kraftstoffstand prüfen.
• Gegebenenfalls tanken.3-12
Beleuchtung, Kontrolleuchten
und Schalter• Funktion prüfen. — Bezeichnung Ausführung Seite
G_5jj_Preop.fm Page 2 Thursday, February 3, 2000 10:05 AM

G_5jj_Preop.fm Page 3 Thursday, February 3, 2000 10:05 AM

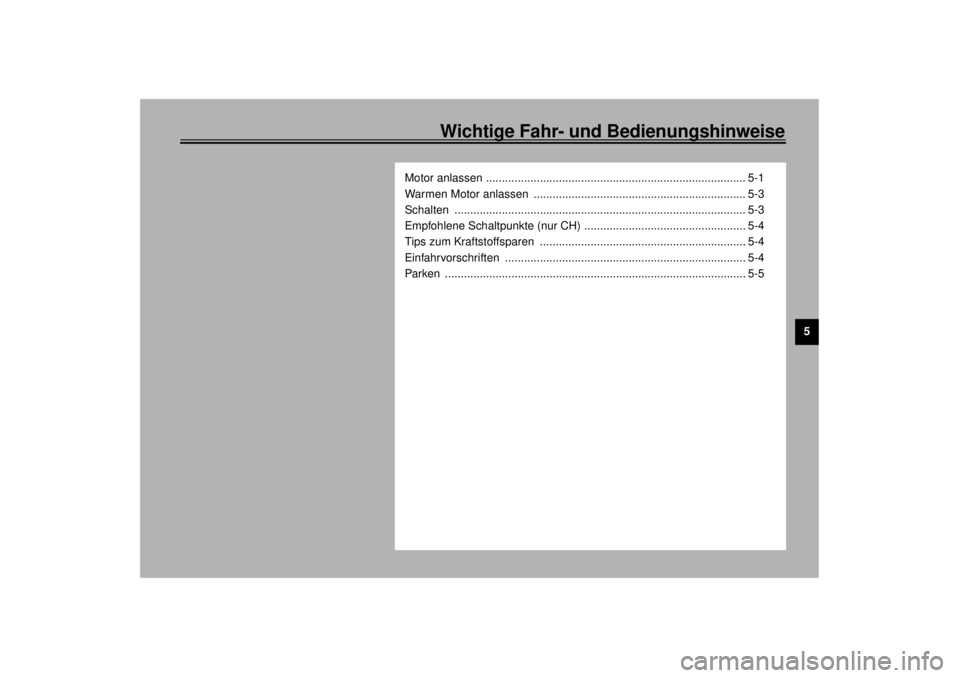

Wichtige Fahr- und Bedienungshinweise
5
Motor anlassen .................................................................................. 5-1
Warmen Motor anlassen ................................................................... 5-3
Schalten ............................................................................................ 5-3
Empfohlene Schaltpunkte (nur CH) ................................................... 5-4
Tips zum Kraftstoffsparen ................................................................. 5-4
Einfahrvorschriften ............................................................................ 5-4
Parken ............................................................................................... 5-5
G_5jj_OperationTOC.fm Page 1 Thursday, February 3, 2000 10:05 AM

5-1
5
GAU00372
5-Wichtige Fahr- und Bedienungshinweise
GAU00373
WARNUNG
@ l
Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Der
YAMAHA-Händler gibt bei Fragen
gerne Auskunft.
l
Den Motor unter keinen Umstän-
den in geschlossenen Räumen
anlassen und betreiben. Motor-
abgase sind äußerst giftig und füh-
ren in kurzer Zeit zu Bewußtlosig-
keit und Tod. Daher stets für eine
gute Belüftung sorgen.
l
Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ein ausgeklappter Sei-
tenständer kann in Kurven schwe-
re Stürze verursachen.
@
GAU03160
Motor anlassen Da das Motorrad mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:l
Das Getriebe befindet sich in der Leer-
laufstellung.
l
Bei eingelegtem Gang ist der Seiten-
ständer hochgeklappt und der Kupp-
lungshebel gezogen.
GW000054
WARNUNG
@ l
Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen; siehe
dazu Seite 3-24.
l
Niemals mit ausgeklapptem Seiten-
ständer fahren!
@1. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “ ” stellen.
GC000035
ACHTUNG:@ Wenn die Reserve-Warnleuchte brennt,
den Kraftstoffstand prüfen und ggf. so
bald wie möglich auftanken. @2. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:@ Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise brennen; anderenfalls den Strom-
kreis vom YAMAHA-Händler überprüfen
lassen. @3. Den Choke aktivieren (Siehe dazu
Seite 3-13.) und den Gasdrehgriff
ganz schließen.
4. Den Starterschalter drücken, um den
Motor anzulassen.
G_5jj_Operation.fm Page 1 Thursday, February 3, 2000 10:05 AM

Wichtige Fahr- und Bedienungshinweise
5-2
5
HINWEIS:@ Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Sekun-
den bis zum nächsten Startversuch warten.
Um die Batterie zu schonen, darf der Star-
terschalter jeweils nur kurzzeitig (nie länger
als 10 Sekunden) betätigt werden. @
GC000038
ACHTUNG:@ l
Die Ölstand- und Reserve-Warn-
leuchten sollten normalerweise
beim Drücken des Starterschalters
aufleuchten und dann beim Frei-
geben des Schalters erlöschen.
l
Sollte die Ölstand-Warnleuchte
nach dem Anlassen des Motors
jedoch weiterbrennen oder flak-
kern, sofort den Motor ausschal-
ten, den Ölstand kontrollieren und
den Motor auf Öllecks prüfen.
Erforderlichenfalls Öl nachfüllen
und dann nachprüfen, ob die
Warnleuchte erlischt. Falls sie
weiterbrennt, das Motorrad vom
YAMAHA-Händler überprüfen las-
sen.
l
Sollte die Reserve-Warnleuchte
nach dem Anlassen des Motors
weiterbrennen, den Motor aus-
schalten, den Kraftstoffstand prü-
fen, ggf. so bald wie möglich auf-
tanken und dann nachprüfen, ob
die Warnleuchte erlischt. Falls sie
weiterbrennt, das Motorrad vom
YAMAHA-Händler überprüfen las-
sen.
@5. Nach dem Anspringen des Motors den
Choke-Hebel halb zurückstellen.
GCA00045
ACHTUNG:@ Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen! @
6. Bei warmgefahrenem Motor den
Choke abschalten.HINWEIS:@ l
Der Motor ist ausreichend warmge-
fahren, wenn er bei abgeschaltetem
Choke willig auf Gasgeben anspricht.
l
Wenn der Motor mit eingeschaltetem
Choke im Leerlauf betrieben wird,
schaltet der Kühlerlüfter sich unge-
achtet der Kühlflüssigkeitstemperatur
automatisch ein und aus. Dies kann
zu unrundem Leerlauf führen, was
unter diesen Umständen normal ist.
@
G_5jj_Operation.fm Page 2 Thursday, February 3, 2000 10:05 AM

Wichtige Fahr- und Bedienungshinweise
5-3
5
GAU01258
Warmen Motor anlassen Zum Anlassen des warmen Motors in
gewohnter Weise vorgehen (Siehe dazu
den Abschnitt “Motor anlassen”), jedoch
sollte der Choke nicht aktiviert werden.
GAU00423
Schalten Erst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.
Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.HINWEIS:@ Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis der 1. Gang eingelegt
ist, und dann den Fußschalthebel leicht
hochziehen. @
GC000048
ACHTUNG:@ l
Das Fahrzeug nicht längere Zeit
bei ausgeschaltetem Motor rollen
lassen oder abschleppen. Selbst
in der Leerlaufstellung kann dies
zu Schäden führen, da das Getrie-
be nur bei laufendem Motor ge-
schmiert wird.
l
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf
die Belastungen des Schaltens
ohne Kupplungsbetätigung aus-
gelegt und könnten dadurch be-
schädigt werden.
@
1. Fußschalthebel
N. Leerlaufstellung
G_5jj_Operation.fm Page 3 Thursday, February 3, 2000 10:05 AM

Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU02937
Empfohlene Schaltpunkte
(nur CH) Die nachfolgende Tabelle zeigt die empfoh-
lenen Schaltpunkte beim Beschleunigen.CF-02GHINWEIS:@ Wenn direkt um zwei Stufen vom 5. in den
3. Gang hinuntergeschaltet werden soll,
das Motorrad zuerst auf eine Geschwindig-
keit von 35 km/h abbremsen. @
GAU00424
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.l
Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
l
Den Choke so früh wie möglich ab-
schalten.
l
Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.
l
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
l
Bei längeren Standzeiten in Staus,
vor Ampeln oder Bahnschranken den
Motor am besten abschalten.
GAU01128
Einfahrvorschriften Die ersten 1.600 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor darf während der ersten 1.600 km
nicht zu stark beansprucht werden, da ver-
schiedene Bauteile während dieser Einfahr-
zeit auf das korrekte Betriebsspiel einlaufen.
Daher sind hohe Drehzahlen, längeres Voll-
gasfahren und andere Belastungen, die den
Motor stark erhitzen, während der Einfahr-
zeit zu vermeiden.
Schaltpunkt
(km/h)
1. Gang®
2. Gang
2. Gang®
3. Gang
3. Gang®
4. Gang
4. Gang®
5. Gang
5. Gang®
6. Gang20
30
40
50
60
G_5jj_Operation.fm Page 4 Thursday, February 3, 2000 10:05 AM

Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU03172
0–1.000 km
Dauerdrehzahlen über 5.000 U/min ver-
meiden.
1.000–1.600 km
Dauerdrehzahlen über 6.000 U/min ver-
meiden.
GC000052
ACHTUNG:@ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter wechseln. @Nach 1.600 km
Das Fahrzeug kann voll ausgefahren wer-
den.
GC000053
ACHTUNG:@ l
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
l
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort
vom YAMAHA-Händler überprüfen
lassen.
@
HINWEIS:@ Die während und nach der Einfahrzeit
auftretende thermisch bedingte Verfär-
bung des Titan-Schalldämpfers und des-
sen Eingangrohres ist normal und kann
nicht entfernt werden. @
GAU00460
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
GW000058
WARNUNG
@ l
Schalldämpfer und Abgaskanäle
werden sehr heiß. Deshalb so par-
ken, daß Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.
l
Das Motorrad nicht auf abschüs-
sigem oder weichem Untergrund
abstellen, damit es nicht umfallen
kann.
@
G_5jj_Operation.fm Page 5 Thursday, February 3, 2000 10:05 AM
