YAMAHA YZF-R1 2000 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-20
6
Reifenzustand
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einem
YAMAHA-Händler austauschen lassen.CE-08GHINWEIS:@ Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften. @
GW000079
WARNUNG
@ l
Übermäßig abgefahrene Reifen be-
einträchtigen die Fahrstabilität und
können zum Verlust der Fahrzeug-
kontrolle führen. Abgenutzte Reifen
unverzüglich vom YAMAHA-Händ-
ler austauschen lassen.
l
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
@
Reifenausführung
Die Gußräder dieses Motorrads sind mit
Schlauchlos-Reifen bestückt.

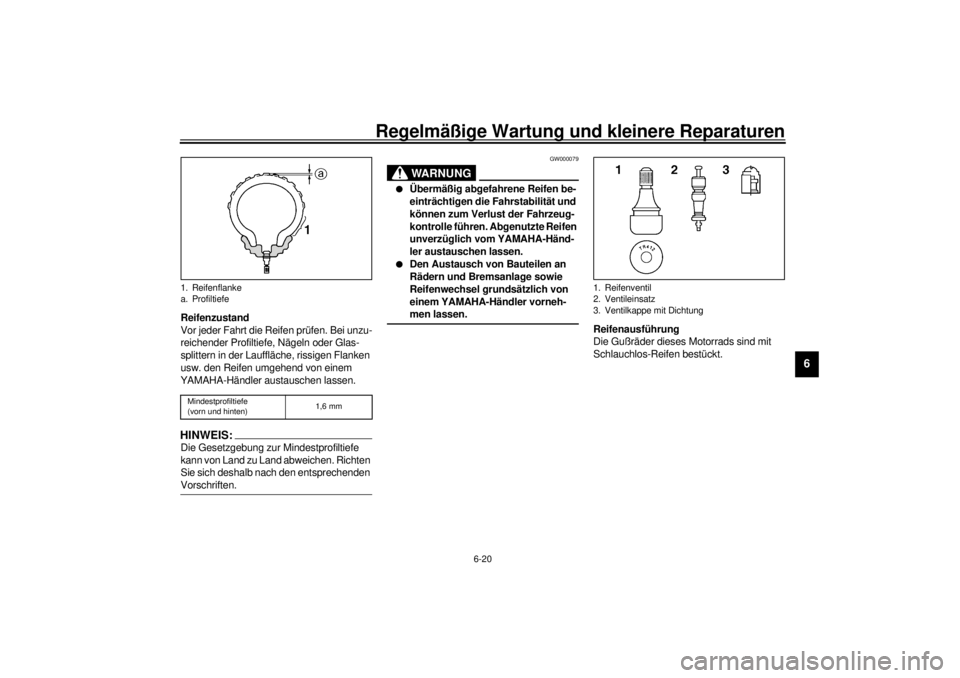

1. Reifenflanke
a. ProfiltiefeMindestprofiltiefe
(vorn und hinten)1,6 mm
1. Reifenventil
2. Ventileinsatz
3. Ventilkappe mit Dichtung
G_5jj_Periodic.fm Page 20 Thursday, February 3, 2000 10:06 AM

Regelmäßige Wartung und kleinere Reparaturen
6-21
6
GW000080
WARNUNG
@ l
Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vor-
der- und Hinterrad verwenden.
l
Die nachfolgenden Reifen sind
nach zahlreichen Tests von der
YAMAHA MOTOR CO., LTD. freige-
geben worden. Bei anderen als den
zugelassenen Reifenkombinatio-
nen kann das Fahrverhalten nicht
garantiert werden.
l
Die Ventilkappen fest aufschrau-
ben, da sie Luftverlust bei hohen
Geschwindigkeiten verhindern.
l
Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötz-
lichem Luftverlust führen. Nur Ori-
ginalersatzteile von YAMAHA oder
gleichwertige Teile verwenden.
@
CE-10G
CE-14GGAU00684
WARNUNG
@ Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.l
Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.
l
Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km mit nied-
rigerer Geschwindigkeit eingefah-
ren werden, bevor hohe Geschwin-
digkeiten riskiert werden können.
l
Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.
l
Den Reifenluftdruck stets der Zu-
ladung und den Fahrbedingungen
anpassen.
@
Vorn:
Hersteller Dimension Typ
Metzeler 120/70 ZR17 (58W) MEZ3Y Front
Dunlop 120/70 ZR17 (58W) D207FQ
Hinten:
Hersteller Dimension Typ
Metzeler 190/50 ZR17 (73W) MEZ3Y
Dunlop 190/50 ZR17 (73W) D207N
Vorn und hinten
Reifenventil TR412
Ventileinsatz #9000A (original)
G_5jj_Periodic.fm Page 21 Thursday, February 3, 2000 10:06 AM

Regelmäßige Wartung und kleinere Reparaturen
6-22
6
GAU00687
Räder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.l
Räder und Reifen vor jeder Fahrt
inspizieren. Die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Motorrad vom YAMAHA-Händler
überprüfen lassen. Selbst kleinste
Reparaturen an Rädern und Reifen
nur von einer Fachwerkstatt ausfüh-
ren lassen. Felgen mit Verzug und
anderen Verformungen müssen aus-
getauscht werden.
l
Nach dem Austausch von Felgen
und/oder Reifen muß das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und ver-
kürzt die Lebensdauer des Reifens.
l
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muß seine Lauffläche vorsichtig ein-
gefahren werden.
GAU01356
Kupplungshebel-Spiel einstellen Der Kupplungshebel muß ein Spiel von 10–
15 mm aufweisen. Das Kupplungshebel-
Spiel regelmäßig prüfen und ggf. folgender-
maßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube am Kupplungshebel
nach
a drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschraube
nach
b drehen.
HINWEIS:@ Falls sich die Kupplung nicht, wie oben
beschrieben, korrekt einstellen läßt, fol-
gendermaßen weiterfahren. @1. Die Einstellschraube am Kupplungs-
hebel komplett nach
a drehen, um
den Seilzug zu lockern.

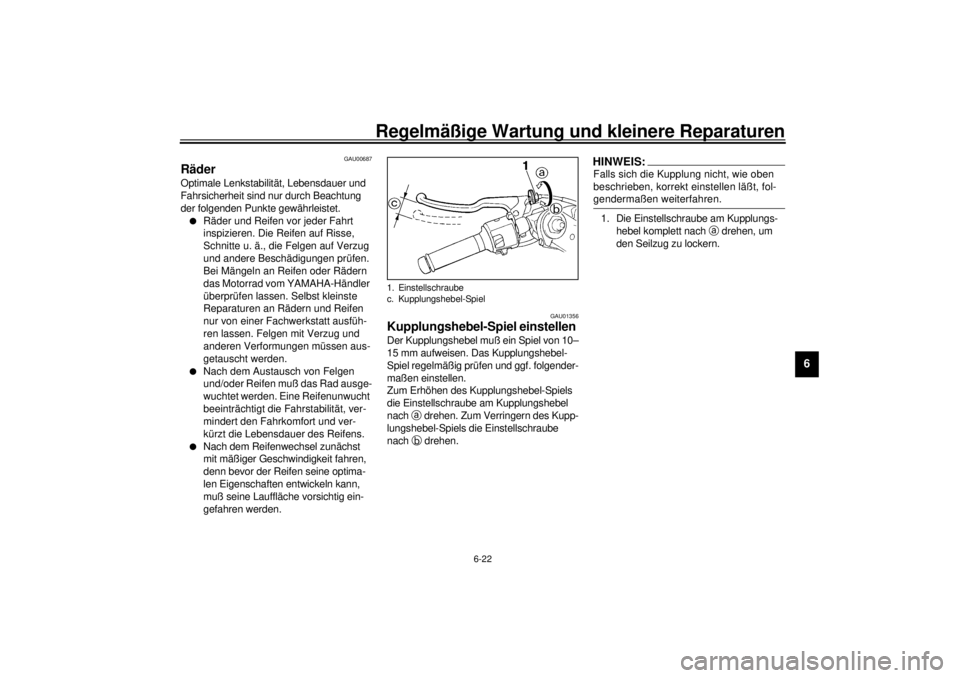

1. Einstellschraube
c. Kupplungshebel-Spiel
G_5jj_Periodic.fm Page 22 Thursday, February 3, 2000 10:06 AM

Regelmäßige Wartung und kleinere Reparaturen
6-23
6
2. Das Verkleidungsteil A abnehmen;
siehe dazu Seite 6-5.
3. Die Kontermutter am Kurbelgehäuse
lockern.
4. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter nach
a dre-
hen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellmutter nach
b drehen.
5. Die Kontermutter festziehen.
6. Das Verkleidungsteil montieren.
GAU01357
Fußbremshebel-Position einstellen Der Höhenunterschied zwischen der Ober-
kante des Fußbremshebels und der Unter-
kante der Fußraste sollte wie in der Abbil-
dung gezeigt 35–40 mm betragen. Die
Fußbremshebel-Position regelmäßig prü-
fen und ggf. vom YAMAHA-Händler einstel-
len lassen.
GW000109
WARNUNG
@ Ein weiches oder schwammiges Gefühl
bei der Betätigung des Fußbremshebels
läßt auf Luft in der Bremsanlage schlie-
ßen, die unbedingt vor Fahrtantritt
durch Entlüften der Bremsen entfernt
werden muß. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar. Erfor-
derlichenfalls die Bremsen von einem
YAMAHA-Händler überprüfen und ent-
lüften lassen. @

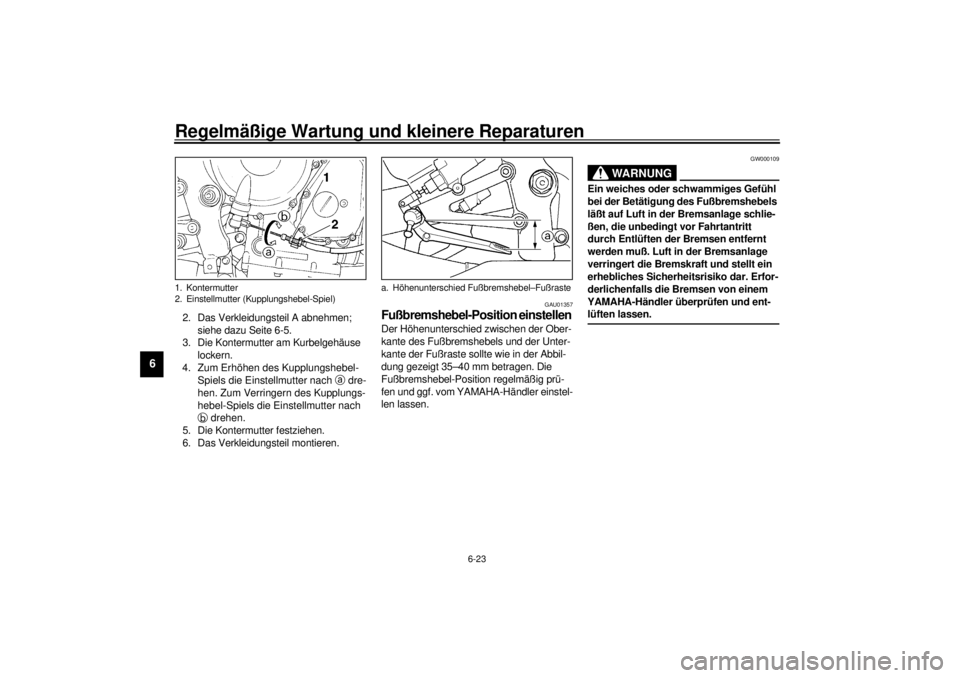

1. Kontermutter
2. Einstellmutter (Kupplungshebel-Spiel)
a. Höhenunterschied Fußbremshebel–Fußraste
G_5jj_Periodic.fm Page 23 Thursday, February 3, 2000 10:06 AM

Regelmäßige Wartung und kleinere Reparaturen
6-24
6
GAU00713
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsatz der Bremswirkung auf. Den Schal-
ter gegebenenfalls folgendermaßen ein-
stellen.
Den Schalter bei der Einstellung festhalten.
Um den Einschaltpunkt des Bremslichts
vorzuversetzen, die Einstellmutter nach
a
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
nach
b drehen.
GAU00721
Bremsbeläge prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muß in den empfohlenen
Abständen (siehe dazu die Tabelle “War-
tungsintervalle und Schmierdienst”) geprüft
werden.
GAU00725
Scheibenbremsbeläge vorn
Die Scheibenbremse weist einen Ver-
schleißanzeiger (Nut) auf, der ein Prüfen
der Bremsbeläge ohne Ausbau erlaubt.
Wenn die Nut fast
verschwunden ist, die
Scheibenbremsbeläge schnellstmöglich
vom YAMAHA-Händler austauschen las-
sen.

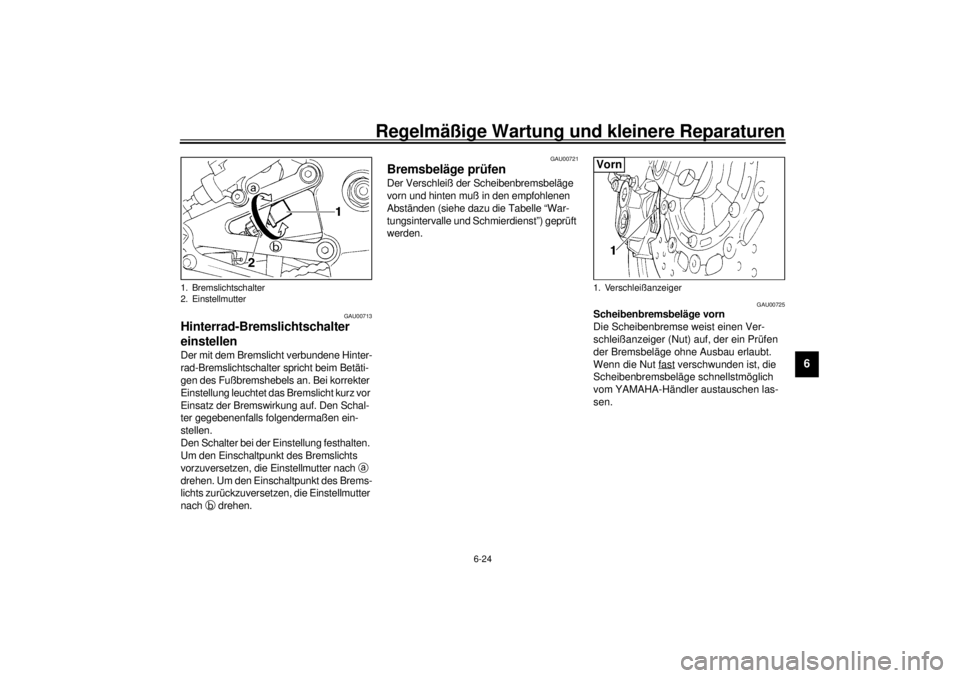

1. Bremslichtschalter
2. Einstellmutter
1. VerschleißanzeigerVorn
G_5jj_Periodic.fm Page 24 Thursday, February 3, 2000 10:06 AM

Regelmäßige Wartung und kleinere Reparaturen
6-25
6
GAU01248
Scheibenbremsbeläge hinten
1. Den Hinterrad-Bremssattel abschrau-
ben.2. Die Hinterrad-Bremsbeläge auf Be-
schädigung und Verschleiß prüfen.
Mißt die Stärke eines Bremsbelags
weniger als 0.5 mm, schnellstmöglich
die Bremsbeläge vom YAMAHA-
Händler austauschen lassen.
3. Den Hinterrad-Bremssattel fest-
schrauben und dann die Schrauben
vorschriftsmäßig festziehen.
GAU00731
Bremsflüssigkeitsstand prüfen Bei Bremsflüssigkeitsmangel kann Luft in
das Bremssystem eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderlichen-
falls Bremsflüssigkeit nachfüllen. Da ein
niedriger Flüssigkeitsstand auf Brems-
belagverschleiß oder Undichtigkeit des
Bremssystems zurückzuführen sein kann,
in diesem Fall ebenfalls den Bremsbelag-
verschleiß und das Bremssystem auf Un-
dichtigkeit prüfen.

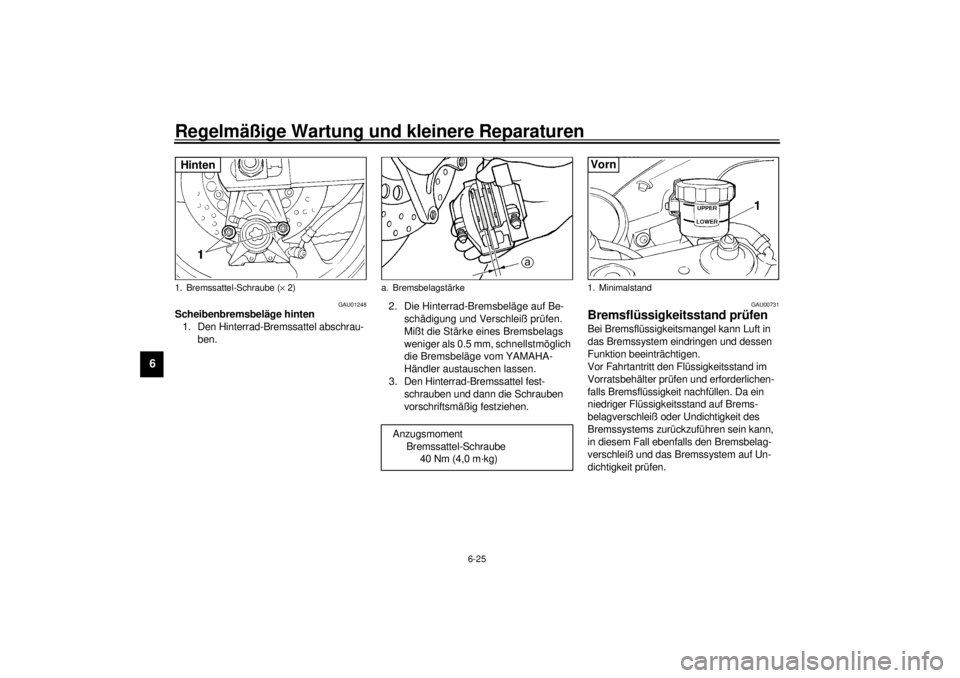

1. Bremssattel-Schraube (´ 2)Hinten
a. Bremsbelagstärke
Anzugsmoment
Bremssattel-Schraube
40 Nm (4,0 m·kg)
1. Minimalstand
Vorn
Vorn
G_5jj_Periodic.fm Page 25 Thursday, February 3, 2000 10:06 AM

Regelmäßige Wartung und kleinere Reparaturen
6-26
6
Folgende Vorsichtsmaßregeln beachten.l
Zum Ablesen des Flüssigkeitsstands
den Lenker so halten, daß der Vor-
ratsbehälter des Hauptbremszylinders
waagrecht steht.
l
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Undichtigkeit verursachen und dadurch
die Bremsfunktion beeinträchtigen.
l
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
l
Darauf achten, daß beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
l
Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.
l
Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal; bei plötzlichem Absinken jedoch
die Bremsanlage vom YAMAHA-
Händler überprüfen lassen.
GAU00742
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
vom YAMAHA-Händler gewechselt wer-
den. Außerdem müssen folgende Teile
nach der angegebenen Zeitspanne, ggf. bei
Undichtigkeit oder anderen Schäden vom
YAMAHA-Händler ausgetauscht werden.l
Dichtringe (Hauptbremszylinder und
Bremssattel): alle zwei Jahre
l
Bremsschläuche: alle vier Jahre
1. Minimalstand
Empfohlene Bremsflüssigkeit: DOT 4Hinten
G_5jj_Periodic.fm Page 26 Thursday, February 3, 2000 10:06 AM

Regelmäßige Wartung und kleinere Reparaturen
6-27
6
GAU00744
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor Fahrt-
antritt prüfen und ggf. korrigieren.
Kettendurchhang prüfen
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.HINWEIS:@ Beim Messen und Einstellen des Ketten-
durchhangs muß das Fahrzeug vollständig
gerade stehen und unbeladen sein. @
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die straff-
ste Stelle der Kette ausfindig zu ma-
chen, und dann den Kettendurchhang
an dieser Stelle wie in der Abbildung
gezeigt messen.
4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU01251
Kettendurchhang einstellen
1. Die Achsmutter und die Kontermutter
beider Kettenspanner lockern.
2. Zum Straffen der Kette die Einstell-
schraube beider Kettenspanner
nach
a drehen; zum Lockern der
Kette das Rad nach vorn drücken
und beide Einstellschrauben nach
b
drehen.
a. Kettendurchhang
Antriebsketten-Durchhang
40–50 mm
1. Achsmutter
2. Einstellschraube (Kettendurchhang)
3. Kontermutter
4. Ausrichtungsmarkierungen
G_5jj_Periodic.fm Page 27 Thursday, February 3, 2000 10:06 AM

Regelmäßige Wartung und kleinere Reparaturen
6-28
6
HINWEIS:@ Beide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen auf beiden Sei-
ten der Schwinge dienen zum korrekten
Ausrichten des Hinterrads. @
GC000096
ACHTUNG:@ Eine falsch gespannte Antriebskette
verursacht erhöhten Verschleiß von Ket-
te, Motor, Lagern und anderen wichtigen
Teilen und kann dazu führen, daß die
Kette reißt oder abspringt. Daher darauf
achten, daß der Kettendurchhang sich
im Sollbereich befindet. @3. Die Kontermuttern festziehen und
dann die Achsmutter vorschriftsmäßig
anziehen.
GAU03006
Antriebskette schmieren Die Kette besteht aus vielen Teilen, die
ständig miteinander in Bewegung sind.
Eine unsachgemäß behandelte Kette ist
schnell verschlissen – ganz besonders,
wenn das Motorrad oft unter staubigen Be-
dingungen oder im Regen gefahren wird.
Die Antriebskette muß deshalb in den
empfohlenen Abständen (siehe dazu die
Tabelle “Wartungsintervalle und Schmier-
dienst”) folgendermaßen gereinigt und ge-
schmiert werden.
GC000097
ACHTUNG:@ Die Antriebskette muß nach der Fahr-
zeugwäsche oder einer Fahrt im Regen
geschmiert werden. @1. Die Kette in einem Petroleumbad aus-
waschen.
GCA00053
ACHTUNG:@ Die Kette ist mit O-Ringen zwischen
den Kettenlaschen ausgestattet. Rei-
nigung mit Dampfstrahler oder einem
ungeeigneten Lösungsmittel kann die
O-Ringe beschädigen. Zur Reinigung
der Antriebskette daher ausschließlich
Petroleum verwenden. @
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren.
GCA00052
ACHTUNG:@ Motoröl und andere Schmiermittel sind
nicht zu verwenden, da sie möglicher-
weise Lösungsmittel enthalten, die die
O-Ringe beschädigen können. @
Anzugsmoment
Achsmutter
150 Nm (15 m·kg)
G_5jj_Periodic.fm Page 28 Thursday, February 3, 2000 10:06 AM

Regelmäßige Wartung und kleinere Reparaturen
6-29
6
GAU02962
Bowdenzüge prüfen und schmieren Die Funktion und den Zustand sämtlicher
Seilzüge vor Fahrtantritt prüfen und die
Seilzüge sowie Seilzugnippel ggf. schmie-
ren. Den Seilzug bei Beschädigung oder
Schwergängigkeit vom YAMAHA-Händler
erneuern lassen.
GW000112
WARNUNG
@ Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus
Sicherheitsgründen beschädigte Seil-
züge unverzüglich erneuern. @
GAU00773
Gaszug und -drehgriff prüfen
und schmieren Die Funktion des Gasdrehgriffs und den
Zustand des Gaszugs vor Fahrtantritt prü-
fen und den Gaszug ggf. schmieren bzw.
erneuern.HINWEIS:@ Da zur Schmierung des Gaszugs der Gas-
drehgriff ohnehin abgenommen werden
muß, sollte die Schmierung beider Kompo-
nenten sinnvollerweise gleichzeitig durch-
geführt werden. @1. Den Gasdrehgriff abschrauben.
2. Den Seilzugnippel lösen, hochhalten
und einige Tropfen Öl in die Hülle und
auf den Zug träufeln.
3. Den Seilzugnippel einhängen und
dann die Innenseite des Gasdrehgriff-
gehäuses schmieren.
4. Die Kontaktflächen des Gasdrehgriffs
schmieren und dann den Drehgriff
festschrauben. Empfohlenes Schmiermittel
Motoröl
Empfohlenes Schmiermittel
Gaszug
Motoröl
Gasdrehgriff und -gehäuse
Lithiumseifenfett
G_5jj_Periodic.fm Page 29 Thursday, February 3, 2000 10:06 AM
