Page 101 of 203

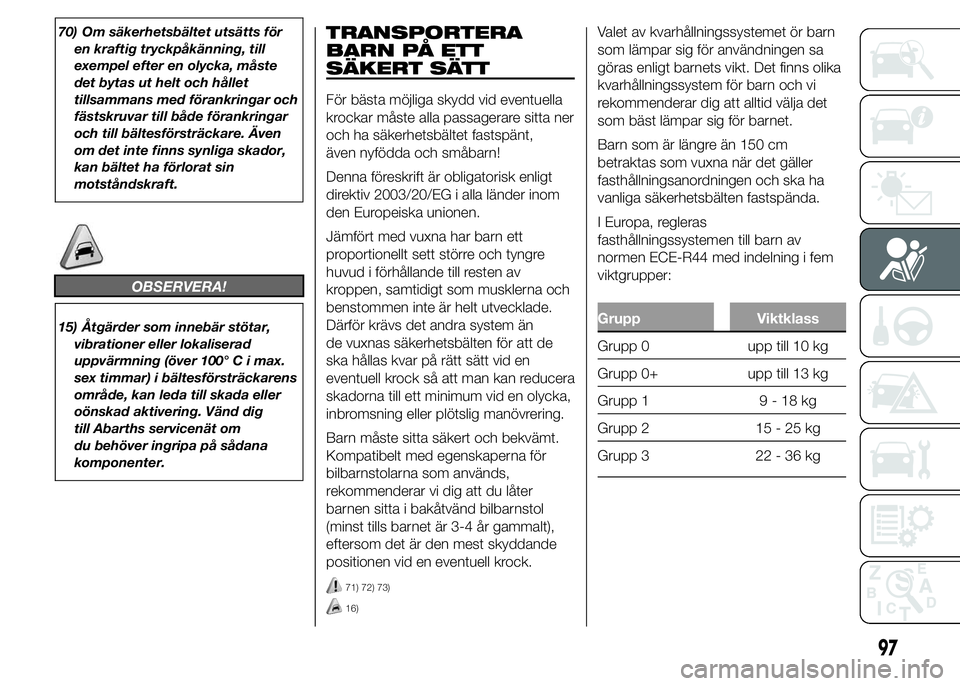

70) Om säkerhetsbältet utsätts för
en kraftig tryckpåkänning, till
exempel efter en olycka, måste
det bytas ut helt och hållet
tillsammans med förankringar och
fästskruvar till både förankringar
och till bältesförsträckare. Även
om det inte finns synliga skador,
kan bältet ha förlorat sin
motståndskraft.
OBSERVERA!
15) Åtgärder som innebär stötar,
vibrationer eller lokaliserad
uppvärmning (över 100° C i max.
sex timmar) i bältesförsträckarens
område, kan leda till skada eller
oönskad aktivering. Vänd dig
till Abarths servicenät om
du behöver ingripa på sådana
komponenter.
TRANSPORTERA
BARN PÅ ETT
SÄKERT SÄTT
För bästa möjliga skydd vid eventuella
krockar måste alla passagerare sitta ner
och ha säkerhetsbältet fastspänt,
även nyfödda och småbarn!
Denna föreskrift är obligatorisk enligt
direktiv 2003/20/EG i alla länder inom
den Europeiska unionen.
Jämfört med vuxna har barn ett
proportionellt sett större och tyngre
huvud i förhållande till resten av
kroppen, samtidigt som musklerna och
benstommen inte är helt utvecklade.
Därför krävs det andra system än
de vuxnas säkerhetsbälten för att de
ska hållas kvar på rätt sätt vid en
eventuell krock så att man kan reducera
skadorna till ett minimum vid en olycka,
inbromsning eller plötslig manövrering.
Barn måste sitta säkert och bekvämt.
Kompatibelt med egenskaperna för
bilbarnstolarna som används,
rekommenderar vi dig att du låter
barnen sitta i bakåtvänd bilbarnstol
(minst tills barnet är 3-4 år gammalt),
eftersom det är den mest skyddande
positionen vid en eventuell krock.
71) 72) 73)
16)
Valet av kvarhållningssystemet ör barn
som lämpar sig för användningen sa
göras enligt barnets vikt. Det finns olika
kvarhållningssystem för barn och vi
rekommenderar dig att alltid välja det
som bäst lämpar sig för barnet.
Barn som är längre än 150 cm
betraktas som vuxna när det gäller
fasthållningsanordningen och ska ha
vanliga säkerhetsbälten fastspända.
I Europa, regleras
fasthållningssystemen till barn av
normen ECE-R44 med indelning i fem
viktgrupper:
Grupp Viktklass
Grupp 0 upp till 10 kg
Grupp 0+ upp till 13 kg
Grupp 1 9 - 18 kg
Grupp 2 15 - 25 kg
Grupp 3 22 - 36 kg
97
Page 102 of 203

På alla bilbarnstolar ska det sitta en
skylt med uppgifter om godkännandet
tillsammans med kontrollmärke. Skylten
får absolut inte tas bort.
I Lineaccessori Abarth finns det
lämpliga bilbarnstolar till varje viktgrupp.
Vi rekommenderar att du väljer dessa,
eftersom de konstruerats och testats
specifikt för Abarth-bilar.
VARNING
71) ALLVARLIG FARA! Bilbarnstolar
som monteras i bakåtvänd
riktning i förhållande till
körriktningen, får INTE installeras
i framsätet om det finns en aktiv
airbag på passagerarsidan. När
airbagen aktiveras vid en krock
kan den orsaka livshotande
skador för barnet oavsett hur
allvarlig krocken är. Därför råder
vi dig att alltid transportera barn
som sitter i en egen bilbarnstol
i baksätet, eftersom det är den
mest skyddade platsen vid en
eventuell krock.72) Skyldigheten att inaktivera
airbagen om man installerar en
bilbarnstol i bakåtvänd riktning
anges med en särskild symbol på
dekalen som sitter på solskyddet.
Håll dig alltid till anvisningarna
på solskyddet på passagerarsidan
(se beskrivningen i "Airbagar
fram").
73) Skyldigheten att inaktivera
airbagen om man installerar en
bakåtvänd bilbarnstol anges med
en lämplig symbol på etiketten
som sitter på solskyddet. Håll dig
alltid till anvisningarna som står
på solskyddet på passagerarsidan
(se beskrivningen i stycket
"Airbagar fram").
OBSERVERA!
16) Vid behov, kan barnen placeras
på framsätet om bilen har en
airbag på passagerarsidan som
kan inaktiveras. I detta fall är det
absolut nödvändigt att kontrollera,
med motsvarande varningslampa
på instrumentpanelen, att den
inaktiverats (se "Främre airbag på
passagerarsidan" i avsnittet
"Främre airbagar"). Utöver detta
ska passagerarsätet skjutas bakåt
i det mest tillbakadragna läget,
för att undvika sammanstötning
mellan bilbarnstolen och
instrumentpanelen.
98
SÄKERHET
Page 103 of 203

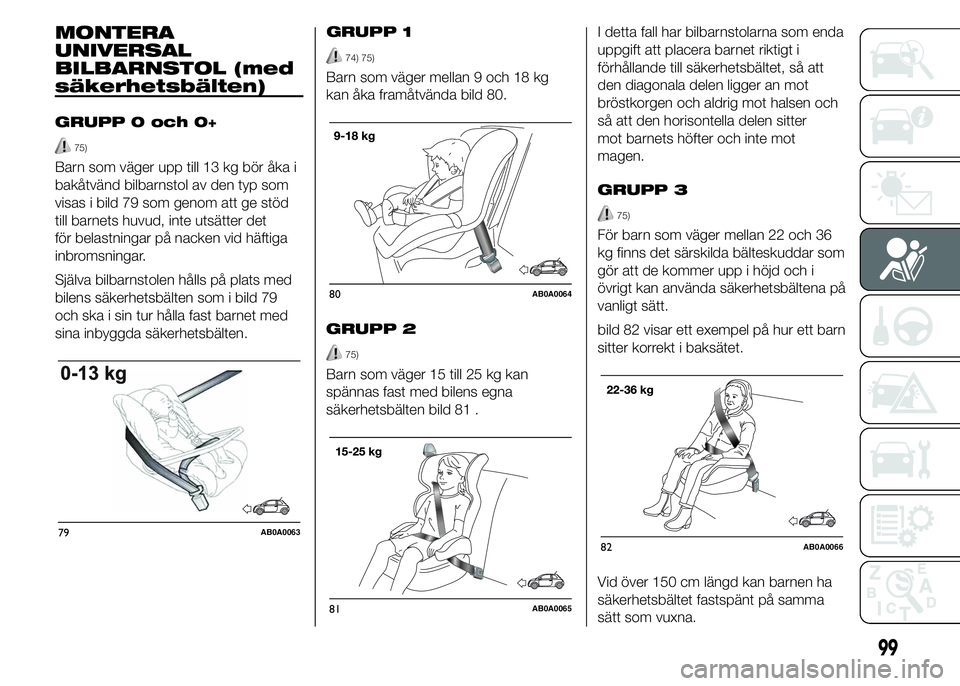

MONTERA
UNIVERSAL
BILBARNSTOL (med
säkerhetsbälten)
GRUPP 0 och 0+
75)
Barn som väger upp till 13 kg bör åka i
bakåtvänd bilbarnstol av den typ som
visas i bild 79 som genom att ge stöd
till barnets huvud, inte utsätter det
för belastningar på nacken vid häftiga
inbromsningar.
Själva bilbarnstolen hålls på plats med
bilens säkerhetsbälten som i bild 79
och ska i sin tur hålla fast barnet med
sina inbyggda säkerhetsbälten.GRUPP 1
74) 75)
Barn som väger mellan 9 och 18 kg
kan åka framåtvända bild 80.
GRUPP 2
75)
Barn som väger 15 till 25 kg kan
spännas fast med bilens egna
säkerhetsbälten bild 81 .I detta fall har bilbarnstolarna som enda
uppgift att placera barnet riktigt i
förhållande till säkerhetsbältet, så att
den diagonala delen ligger an mot
bröstkorgen och aldrig mot halsen och
så att den horisontella delen sitter
mot barnets höfter och inte mot
magen.
GRUPP 3
75)
För barn som väger mellan 22 och 36
kg finns det särskilda bälteskuddar som
gör att de kommer upp i höjd och i
övrigt kan använda säkerhetsbältena på
vanligt sätt.
bild 82 visar ett exempel på hur ett barn
sitter korrekt i baksätet.
Vid över 150 cm längd kan barnen ha
säkerhetsbältet fastspänt på samma
sätt som vuxna.
79AB0A0063
80AB0A0064
81AB0A0065
82AB0A0066
99
Page 104 of 203

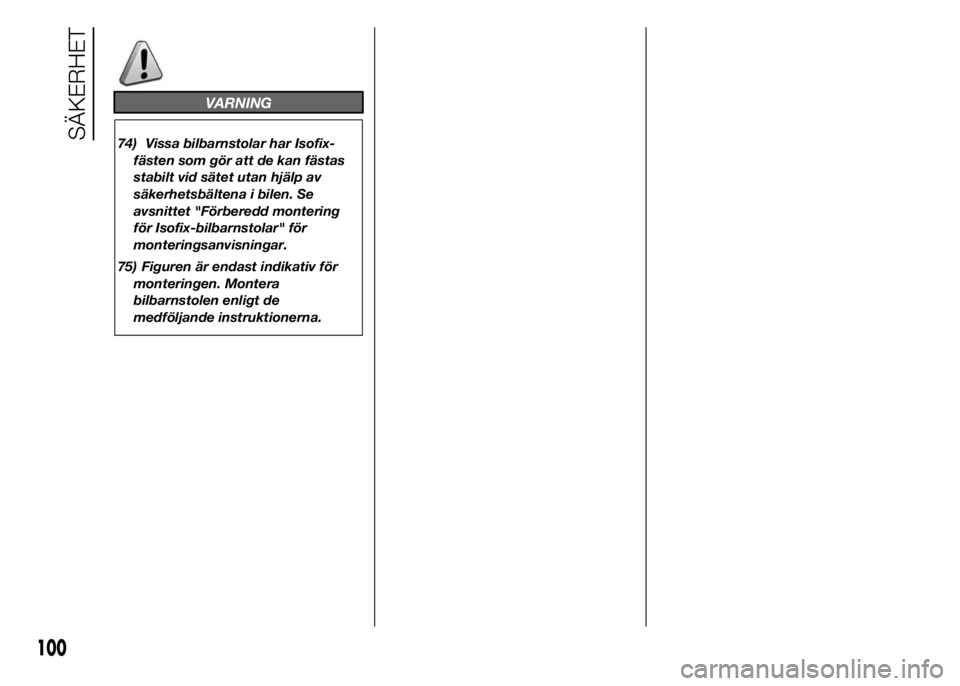

VARNING
74) Vissa bilbarnstolar har Isofix-
fästen som gör att de kan fästas
stabilt vid sätet utan hjälp av
säkerhetsbältena i bilen. Se
avsnittet "Förberedd montering
för Isofix-bilbarnstolar" för
monteringsanvisningar.
75) Figuren är endast indikativ för
monteringen. Montera
bilbarnstolen enligt de
medföljande instruktionerna.
100
SÄKERHET
Page 105 of 203

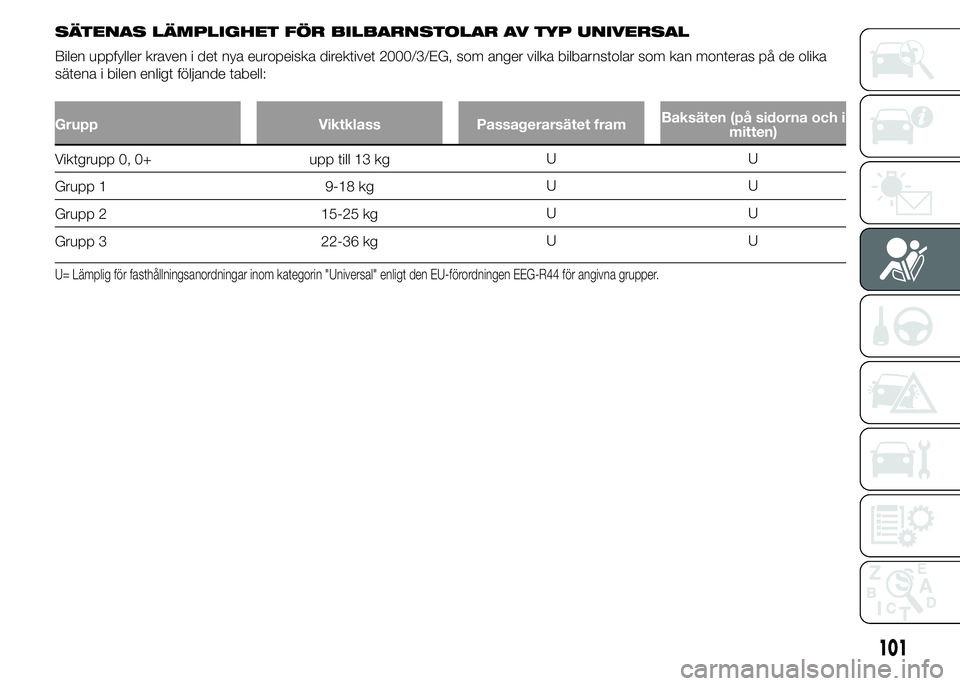

SÄTENAS LÄMPLIGHET FÖR BILBARNSTOLAR AV TYP UNIVERSAL
Bilen uppfyller kraven i det nya europeiska direktivet 2000/3/EG, som anger vilka bilbarnstolar som kan monteras på de olika
sätena i bilen enligt följande tabell:
Grupp Viktklass Passagerarsätet framBaksäten (på sidorna och i
mitten)
Viktgrupp 0, 0+ upp till 13 kgUU
Grupp 1 9-18 kgUU
Grupp 2 15-25 kgUU
Grupp 3 22-36 kgUU
U= Lämplig för fasthållningsanordningar inom kategorin "Universal" enligt den EU-förordningen EEG-R44 för angivna grupper.
101
Page 106 of 203

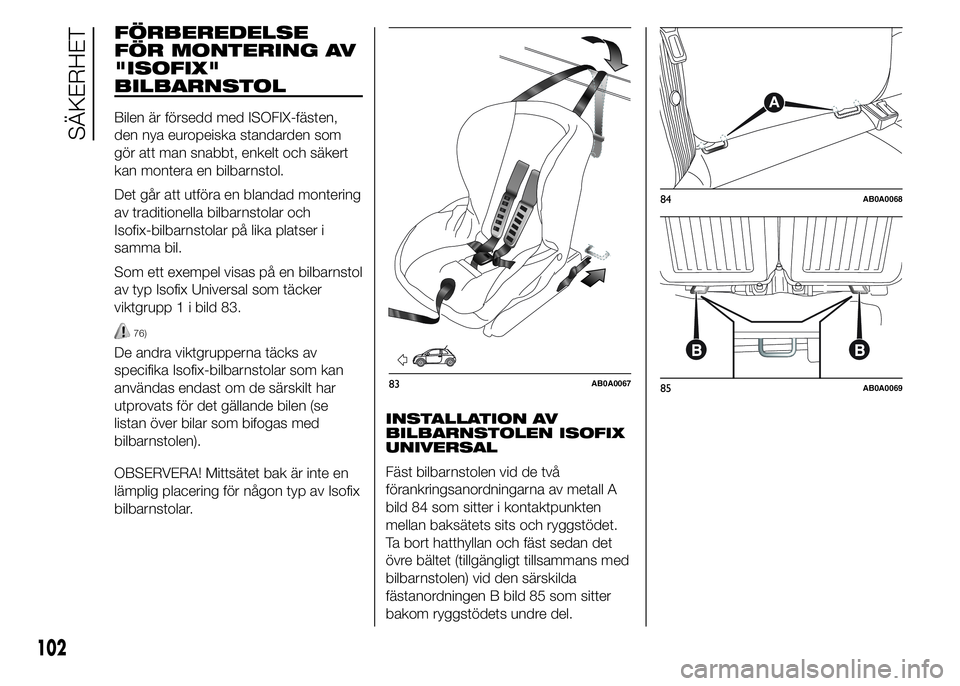

FÖRBEREDELSE
FÖR MONTERING AV
"ISOFIX"
BILBARNSTOL
Bilen är försedd med ISOFIX-fästen,
den nya europeiska standarden som
gör att man snabbt, enkelt och säkert
kan montera en bilbarnstol.
Det går att utföra en blandad montering
av traditionella bilbarnstolar och
Isofix-bilbarnstolar på lika platser i
samma bil.
Som ett exempel visas på en bilbarnstol
av typ Isofix Universal som täcker
viktgrupp 1 i bild 83.
76)
De andra viktgrupperna täcks av
specifika Isofix-bilbarnstolar som kan
användas endast om de särskilt har
utprovats för det gällande bilen (se
listan över bilar som bifogas med
bilbarnstolen).
OBSERVERA! Mittsätet bak är inte en
lämplig placering för någon typ av Isofix
bilbarnstolar.INSTALLATION AV
BILBARNSTOLEN ISOFIX
UNIVERSAL
Fäst bilbarnstolen vid de två
förankringsanordningarna av metall A
bild 84 som sitter i kontaktpunkten
mellan baksätets sits och ryggstödet.
Ta bort hatthyllan och fäst sedan det
övre bältet (tillgängligt tillsammans med
bilbarnstolen) vid den särskilda
fästanordningen B bild 85 som sitter
bakom ryggstödets undre del.
83AB0A0067
A
84AB0A0068
85AB0A0069
102
SÄKERHET
Page 107 of 203

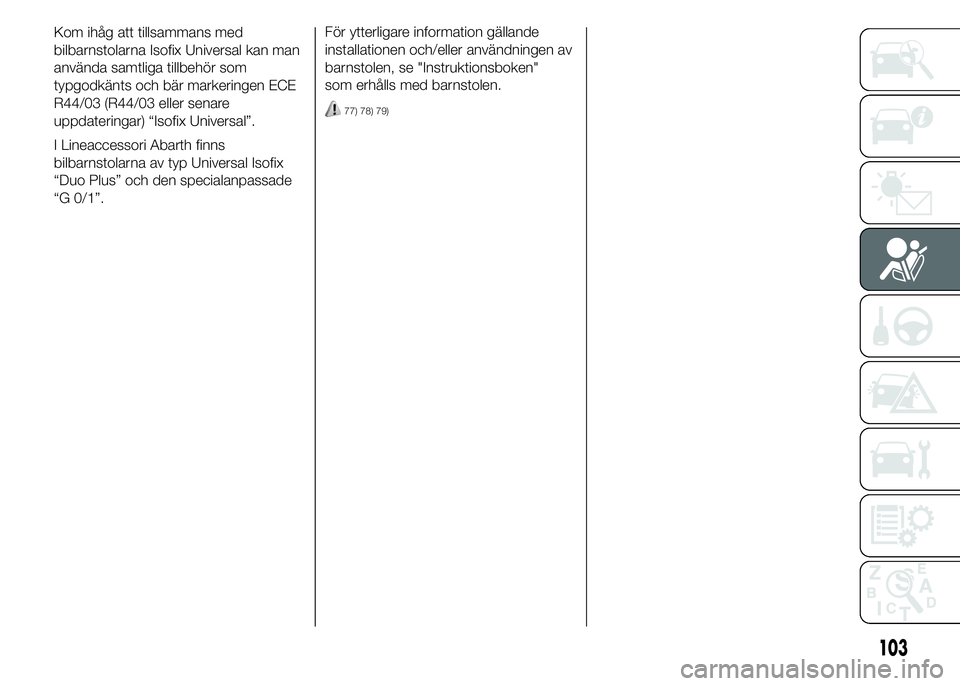

För ytterligare information gällande
installationen och/eller användningen av
barnstolen, se "Instruktionsboken"
som erhålls med barnstolen.
77) 78) 79)
103
Kom ihåg att tillsammans med
bilbarnstolarna Isofix Universal kan man
använda samtliga tillbehör som
typgodkänts och bär markeringen ECE
R44/03 (R44/03 eller senare
uppdateringar) “Isofix Universal”.
I Lineaccessori Abarth finns
bilbarnstolarna av typ Universal Isofix
“Duo Plus” och den specialanpassade
“G 0/1”.
Page 108 of 203

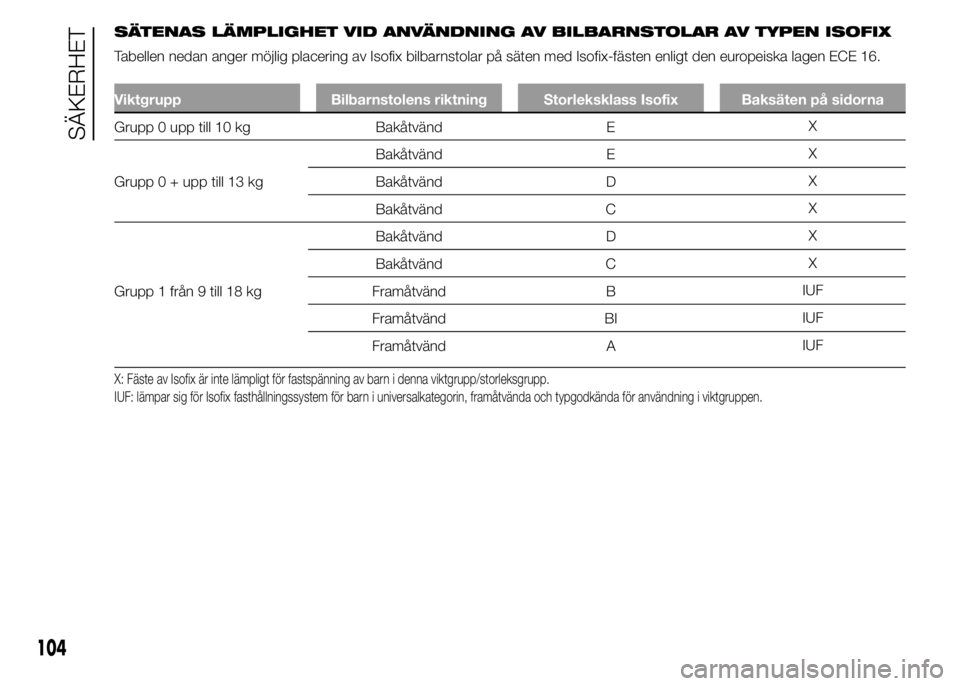

SÄTENAS LÄMPLIGHET VID ANVÄNDNING AV BILBARNSTOLAR AV TYPEN ISOFIX
Tabellen nedan anger möjlig placering av Isofix bilbarnstolar på säten med Isofix-fästen enligt den europeiska lagen ECE 16.
Viktgrupp Bilbarnstolens riktning Storleksklass Isofix Baksäten på sidorna
Grupp 0 upp till 10 kg Bakåtvänd EX
Grupp 0 + upp till 13 kgBakåtvänd EX
Bakåtvänd DX
Bakåtvänd CX
Grupp 1 från 9 till 18 kgBakåtvänd DX
Bakåtvänd CX
Framåtvänd BIUF
Framåtvänd BIIUF
Framåtvänd AIUF
X: Fäste av Isofix är inte lämpligt för fastspänning av barn i denna viktgrupp/storleksgrupp.
IUF: lämpar sig för Isofix fasthållningssystem för barn i universalkategorin, framåtvända och typgodkända för användning i viktgruppen.
104
SÄKERHET
Page 109 of 203

Huvudvarningar att
respektera för att barn
ska kunna färdas säkert
❒installera bilbarnstolarna på baksätet
eftersom detta anses vara den mest
skyddade platsen vid krock.
❒Låt barnet sitta i bakåtvänd
bilbarnstol så länge som möjligt, helst
tills barnet är två år gammalt.
❒Om du sätter en bakåtvänd
bilbarnstol i baksätet,
rekommenderar vi dig att du placerar
den så långt fram som möjligt,
kompatibelt med framsätets läge.
❒Om den främre airbagen på
passagerarsidan inaktiveras,
kontrollera alltid att den verkligen har
inaktiverats genom att
varningslampan
tänds med fast
sken.
❒Följ noga anvisningarna som
medföljer bilbarnstolen. Förvara
instruktionerna tillsammans med
denna handbok och övriga
dokument. Använd aldrig begagnade
bilbarnstolar som saknar
instruktionsbok.
❒Varje fasthållningsanordning ska
endast användas till ett barn.
Transportera aldrig två barn
samtidigt.❒Kontrollera alltid att säkerhetsbältena
inte trycker mot barnets hals.
❒Kontrollera alltid att säkerhetsbältena
är ordentligt fastspända genom att
dra i dem.
❒Under körningen ska du se till att
barnet inte kan sätta sig i onormala
positioner eller lossa
säkerhetsbältena.
❒Låt aldrig barnet sätta
säkerhetsbältets diagonala del under
armarna eller bakom ryggen.
❒Transportera aldrig barn eller nyfödda
i famnen. Ingen är kapabel att hålla
tillbaka dem vid en krock.
❒Vid en olycka, byt ut bilbarnstolen
mot en ny.
VARNING
76) Figuren visar endast olika
exempel på montering. Montera
bilbarnstolen enligt de
medföljande instruktionerna.
77) Om en Isofix Universal
bilbarnstol inte har fästs med alla
tre fästena, kommer bilbarnstolen
inte att kunna ge barnet rätt
skydd. Vid en eventuell olycka,
kan barnet annars utsättas för
allvarliga eller livshotande skador.
78) Montera endast bilbarnstolen
med stillastående bil. Barnstolen
är korrekt förankrad när ett
klickljud hörs som bekräftar att
den fästs på plats. Håll dig alltid
till anvisningarna för montering,
demontering och positionering
som bilbarnstolstillverkaren är
skyldig att leverera tillsammans
med bilbarnstolen.
79) Installera bilbarnstolen enligt
anvisningarna som obligatoriskt
bifogas.
105
Page 110 of 203

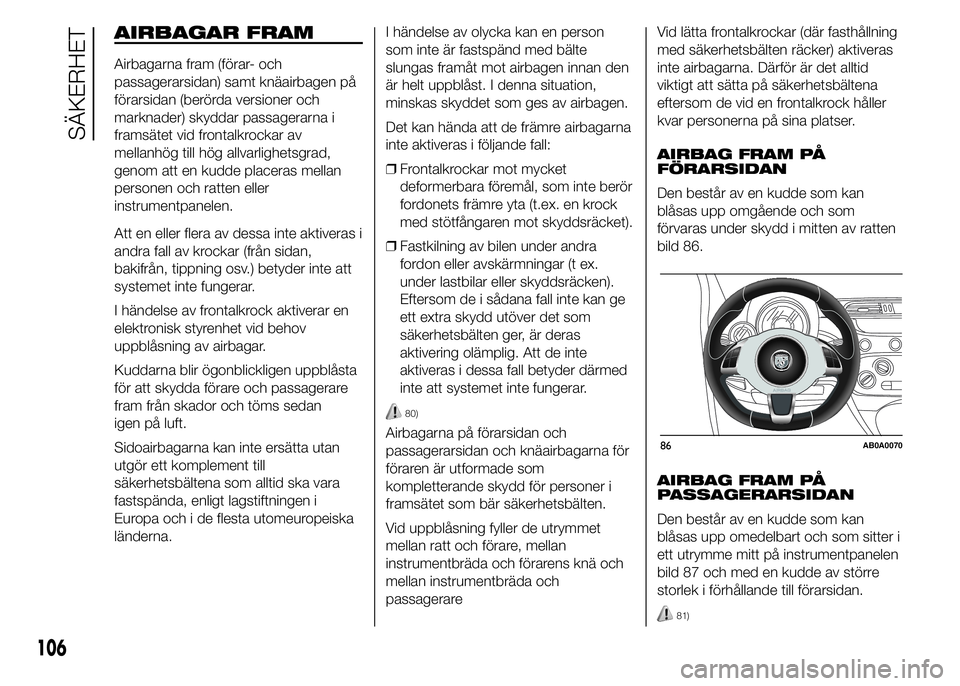

AIRBAGAR FRAM
Airbagarna fram (förar- och
passagerarsidan) samt knäairbagen på
förarsidan (berörda versioner och
marknader) skyddar passagerarna i
framsätet vid frontalkrockar av
mellanhög till hög allvarlighetsgrad,
genom att en kudde placeras mellan
personen och ratten eller
instrumentpanelen.
Att en eller flera av dessa inte aktiveras i
andra fall av krockar (från sidan,
bakifrån, tippning osv.) betyder inte att
systemet inte fungerar.
I händelse av frontalkrock aktiverar en
elektronisk styrenhet vid behov
uppblåsning av airbagar.
Kuddarna blir ögonblickligen uppblåsta
för att skydda förare och passagerare
fram från skador och töms sedan
igen på luft.
Sidoairbagarna kan inte ersätta utan
utgör ett komplement till
säkerhetsbältena som alltid ska vara
fastspända, enligt lagstiftningen i
Europa och i de flesta utomeuropeiska
länderna.I händelse av olycka kan en person
som inte är fastspänd med bälte
slungas framåt mot airbagen innan den
är helt uppblåst. I denna situation,
minskas skyddet som ges av airbagen.
Det kan hända att de främre airbagarna
inte aktiveras i följande fall:
❒Frontalkrockar mot mycket
deformerbara föremål, som inte berör
fordonets främre yta (t.ex. en krock
med stötfångaren mot skyddsräcket).
❒Fastkilning av bilen under andra
fordon eller avskärmningar (t ex.
under lastbilar eller skyddsräcken).
Eftersom de i sådana fall inte kan ge
ett extra skydd utöver det som
säkerhetsbälten ger, är deras
aktivering olämplig. Att de inte
aktiveras i dessa fall betyder därmed
inte att systemet inte fungerar.
80)
Airbagarna på förarsidan och
passagerarsidan och knäairbagarna för
föraren är utformade som
kompletterande skydd för personer i
framsätet som bär säkerhetsbälten.
Vid uppblåsning fyller de utrymmet
mellan ratt och förare, mellan
instrumentbräda och förarens knä och
mellan instrumentbräda och
passagerareVid lätta frontalkrockar (där fasthållning
med säkerhetsbälten räcker) aktiveras
inte airbagarna. Därför är det alltid
viktigt att sätta på säkerhetsbältena
eftersom de vid en frontalkrock håller
kvar personerna på sina platser.
AIRBAG FRAM PÅ
FÖRARSIDAN
Den består av en kudde som kan
blåsas upp omgående och som
förvaras under skydd i mitten av ratten
bild 86.
AIRBAG FRAM PÅ
PASSAGERARSIDAN
Den består av en kudde som kan
blåsas upp omedelbart och som sitter i
ett utrymme mitt på instrumentpanelen
bild 87 och med en kudde av större
storlek i förhållande till förarsidan.
81)
86AB0A0070
106
SÄKERHET
