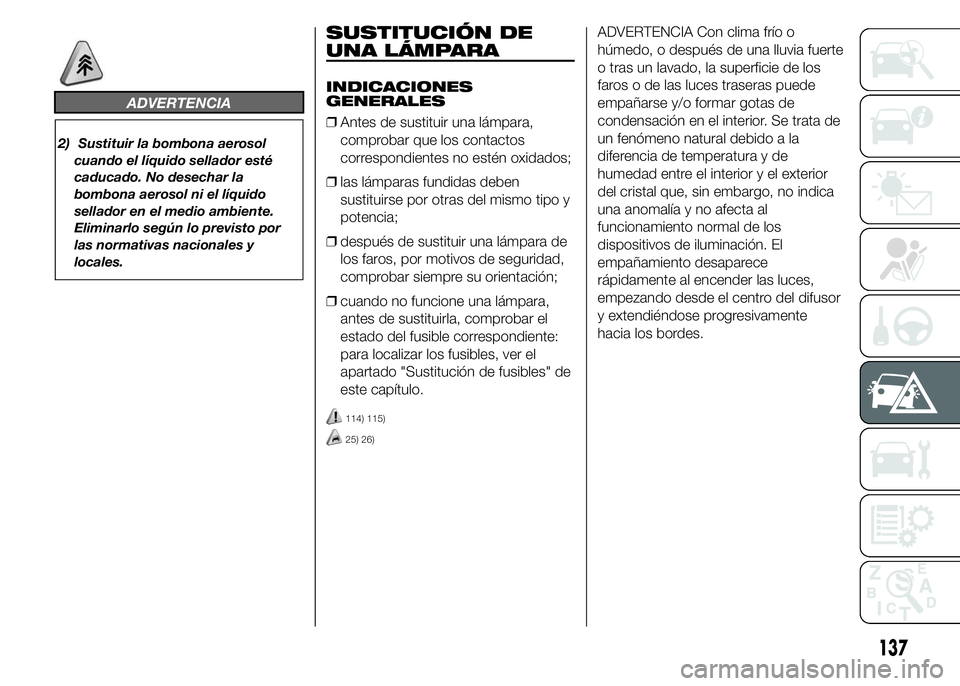

SUSTITUCIÓN DE
UNA LÁMPARA
INDICACIONES
GENERALES
❒Antes de sustituir una lámpara,
comprobar que los contactos
correspondientes no estén oxidados;
❒las lámparas fundidas deben
sustituirse por otras del mismo tipo y
potencia;
❒después de sustituir una lámpara de
los faros, por motivos de seguridad,
comprobar siempre su orientación;
❒cuando no funcione una lámpara,
antes de sustituirla, comprobar el
estado del fusible correspondiente:
para localizar los fusibles, ver el
apartado "Sustitución de fusibles" de
este capítulo.
114) 115)
25) 26)
ADVERTENCIA Con clima frío o
húmedo, o después de una lluvia fuerte
o tras un lavado, la superficie de los
faros o de las luces traseras puede
empañarse y/o formar gotas de
condensación en el interior. Se trata de
un fenómeno natural debido a la
diferencia de temperatura y de
humedad entre el interior y el exterior
del cristal que, sin embargo, no indica
una anomalía y no afecta al
funcionamiento normal de los
dispositivos de iluminación. El
empañamiento desaparece
rápidamente al encender las luces,
empezando desde el centro del difusor
y extendiéndose progresivamente
hacia los bordes.
137

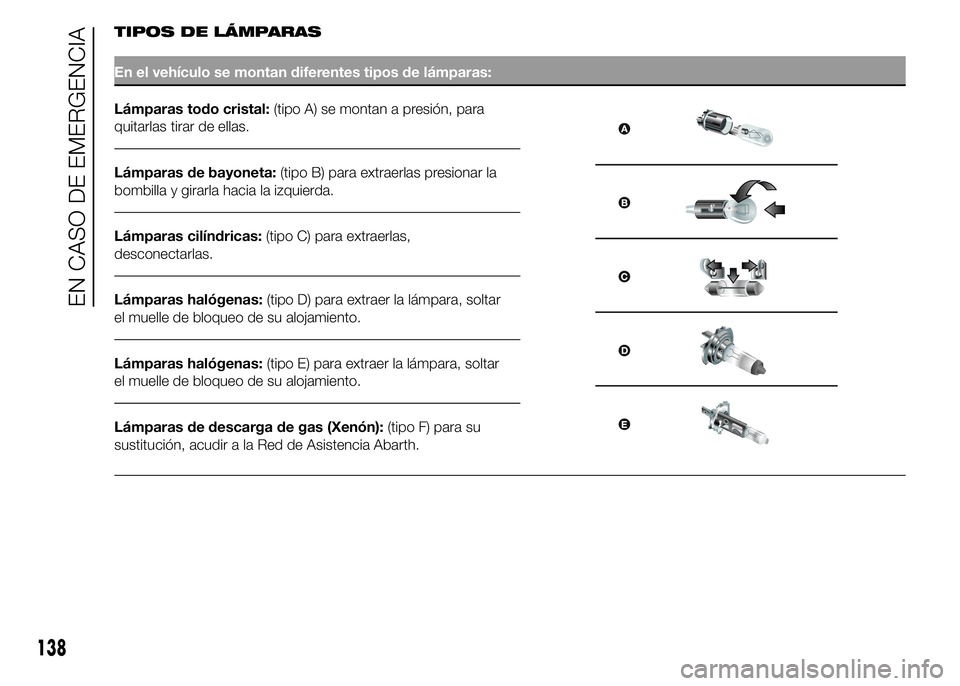

TIPOS DE LÁMPARAS
En el vehículo se montan diferentes tipos de lámparas:
Lámparas todo cristal:(tipo A) se montan a presión, para
quitarlas tirar de ellas.
Lámparas de bayoneta:(tipo B) para extraerlas presionar la
bombilla y girarla hacia la izquierda.
Lámparas cilíndricas:(tipo C) para extraerlas,
desconectarlas.
Lámparas halógenas:(tipo D) para extraer la lámpara, soltar
el muelle de bloqueo de su alojamiento.
Lámparas halógenas:(tipo E) para extraer la lámpara, soltar
el muelle de bloqueo de su alojamiento.
Lámparas de descarga de gas (Xenón):(tipo F) para su
sustitución, acudir a la Red de Asistencia Abarth.
138

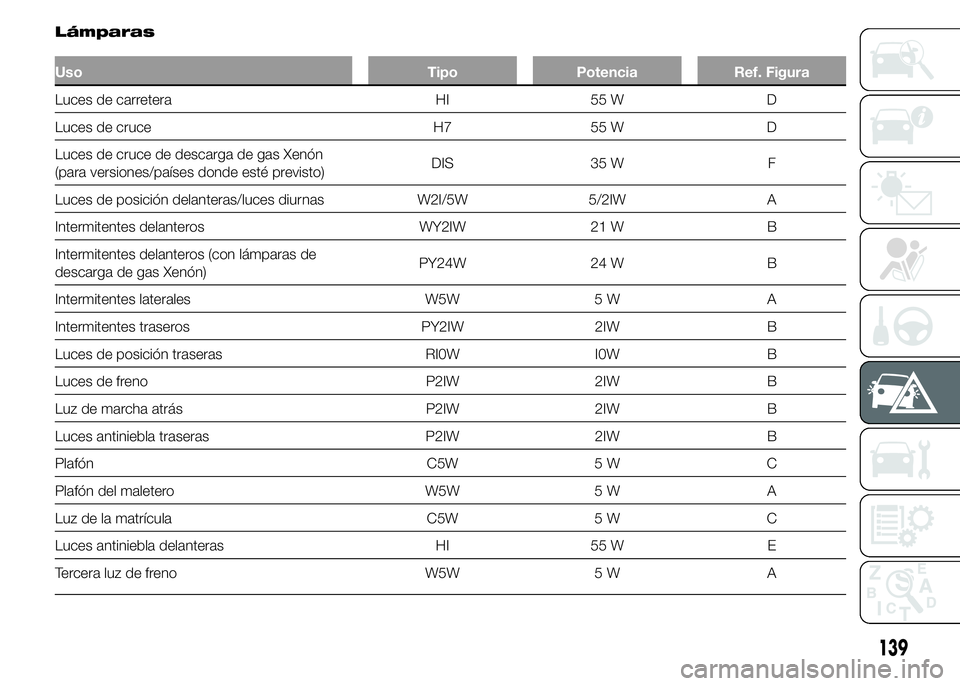

EN CASO DE EMERGENCIA

Lámparas
Uso Tipo Potencia Ref. Figura
Luces de carretera HI 55 W D
Luces de cruce H7 55 W D
Luces de cruce de descarga de gas Xenón
(para versiones/países donde esté previsto)DIS 35 W F
Luces de posición delanteras/luces diurnas W2I/5W 5/2IW A
Intermitentes delanteros WY2IW 21 W B
Intermitentes delanteros (con lámparas de
descarga de gas Xenón)PY24W 24 W B
Intermitentes laterales W5W 5 W A
Intermitentes traseros PY2IW 2IW B
Luces de posición traseras RI0W I0W B
Luces de freno P2IW 2IW B
Luz de marcha atrás P2IW 2IW B
Luces antiniebla traseras P2IW 2IW B
Plafón C5W 5 W C
Plafón del maletero W5W 5 W A
Luz de la matrícula C5W 5 W C
Luces antiniebla delanteras HI 55 W E
Tercera luz de freno W5W 5 W A
139

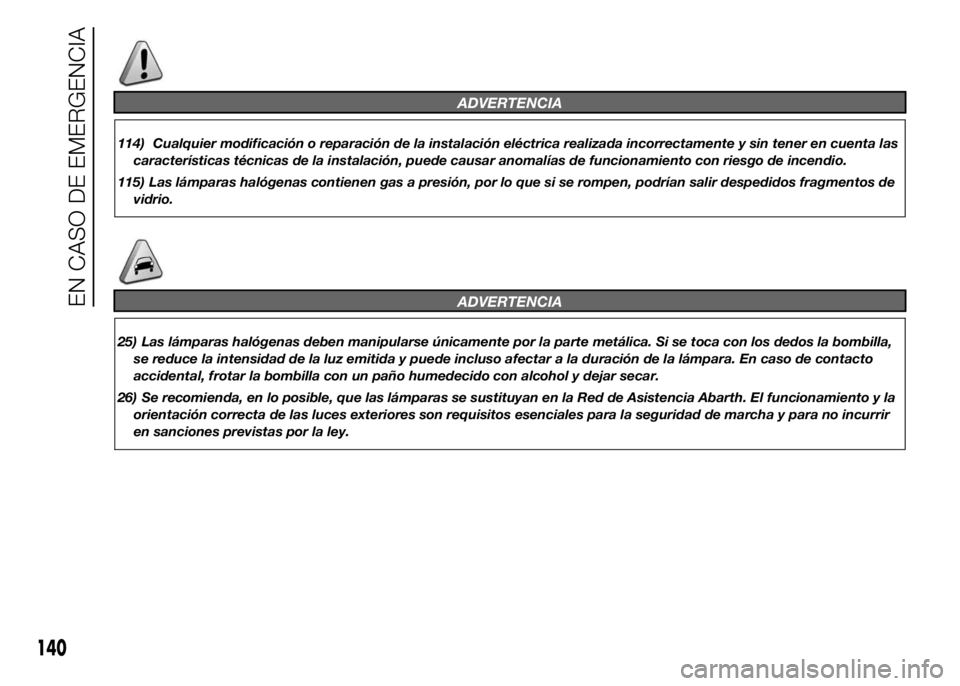

ADVERTENCIA
114) Cualquier modificación o reparación de la instalación eléctrica realizada incorrectamente y sin tener en cuenta las
características técnicas de la instalación, puede causar anomalías de funcionamiento con riesgo de incendio.
115) Las lámparas halógenas contienen gas a presión, por lo que si se rompen, podrían salir despedidos fragmentos de
vidrio.
ADVERTENCIA
25) Las lámparas halógenas deben manipularse únicamente por la parte metálica. Si se toca con los dedos la bombilla,
se reduce la intensidad de la luz emitida y puede incluso afectar a la duración de la lámpara. En caso de contacto
accidental, frotar la bombilla con un paño humedecido con alcohol y dejar secar.
26) Se recomienda, en lo posible, que las lámparas se sustituyan en la Red de Asistencia Abarth. El funcionamiento y la
orientación correcta de las luces exteriores son requisitos esenciales para la seguridad de marcha y para no incurrir
en sanciones previstas por la ley.
140
EN CASO DE EMERGENCIA

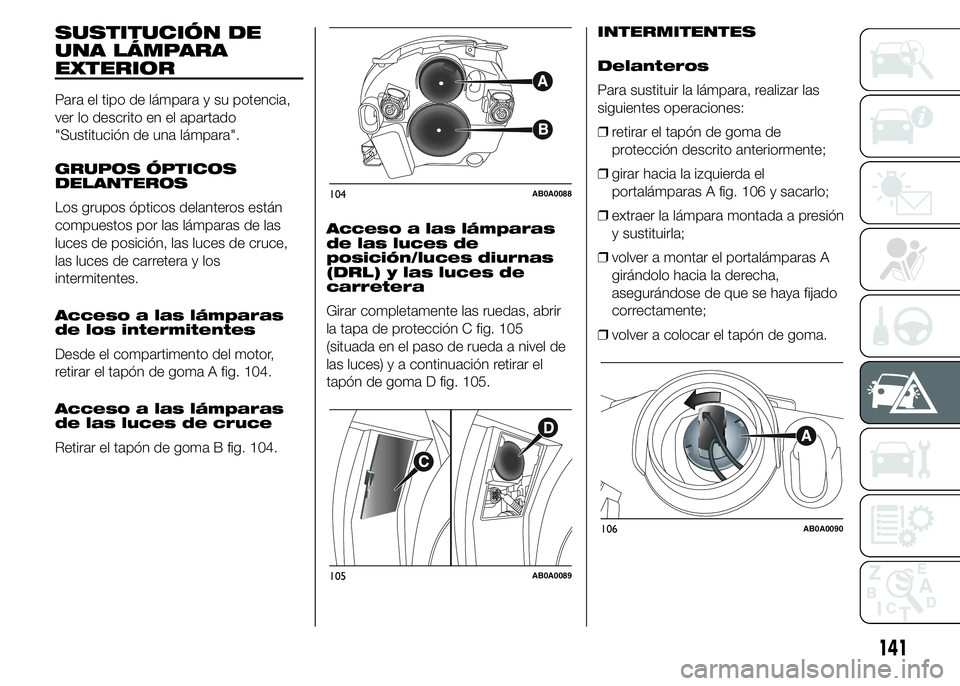

SUSTITUCIÓN DE
UNA LÁMPARA
EXTERIOR
Para el tipo de lámpara y su potencia,
ver lo descrito en el apartado
"Sustitución de una lámpara".
GRUPOS ÓPTICOS
DELANTEROS
Los grupos ópticos delanteros están
compuestos por las lámparas de las
luces de posición, las luces de cruce,
las luces de carretera y los
intermitentes.
Acceso a las lámparas
de los intermitentes
Desde el compartimento del motor,
retirar el tapón de goma A fig. 104.
Acceso a las lámparas
de las luces de cruce
Retirar el tapón de goma B fig. 104.Acceso a las lámparas
de las luces de
posición/luces diurnas
(DRL) y las luces de
carretera
Girar completamente las ruedas, abrir
la tapa de protección C fig. 105
(situada en el paso de rueda a nivel de
las luces) y a continuación retirar el
tapón de goma D fig. 105.INTERMITENTES
Delanteros
Para sustituir la lámpara, realizar las
siguientes operaciones:
❒retirar el tapón de goma de
protección descrito anteriormente;
❒girar hacia la izquierda el
portalámparas A fig. 106 y sacarlo;
❒extraer la lámpara montada a presión
y sustituirla;
❒volver a montar el portalámparas A
girándolo hacia la derecha,
asegurándose de que se haya fijado
correctamente;
❒volver a colocar el tapón de goma.
104AB0A0088
105AB0A0089
106AB0A0090
141

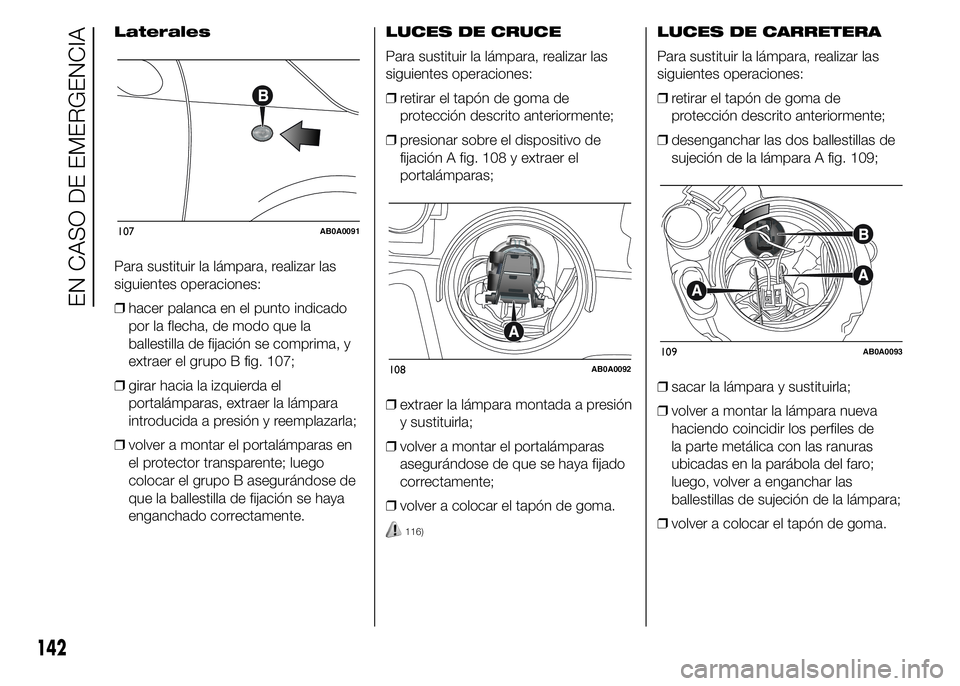

Laterales
Para sustituir la lámpara, realizar las
siguientes operaciones:
❒hacer palanca en el punto indicado
por la flecha, de modo que la
ballestilla de fijación se comprima, y
extraer el grupo B fig. 107;
❒girar hacia la izquierda el
portalámparas, extraer la lámpara
introducida a presión y reemplazarla;
❒volver a montar el portalámparas en
el protector transparente; luego
colocar el grupo B asegurándose de
que la ballestilla de fijación se haya
enganchado correctamente.LUCES DE CRUCE
Para sustituir la lámpara, realizar las
siguientes operaciones:
❒retirar el tapón de goma de
protección descrito anteriormente;
❒presionar sobre el dispositivo de
fijación A fig. 108 y extraer el
portalámparas;
❒extraer la lámpara montada a presión
y sustituirla;
❒volver a montar el portalámparas
asegurándose de que se haya fijado
correctamente;
❒volver a colocar el tapón de goma.
116)
LUCES DE CARRETERA
Para sustituir la lámpara, realizar las
siguientes operaciones:
❒retirar el tapón de goma de
protección descrito anteriormente;
❒desenganchar las dos ballestillas de
sujeción de la lámpara A fig. 109;
❒sacar la lámpara y sustituirla;
❒volver a montar la lámpara nueva
haciendo coincidir los perfiles de
la parte metálica con las ranuras
ubicadas en la parábola del faro;
luego, volver a enganchar las
ballestillas de sujeción de la lámpara;
❒volver a colocar el tapón de goma.
107AB0A0091
108AB0A0092
109AB0A0093
142
EN CASO DE EMERGENCIA

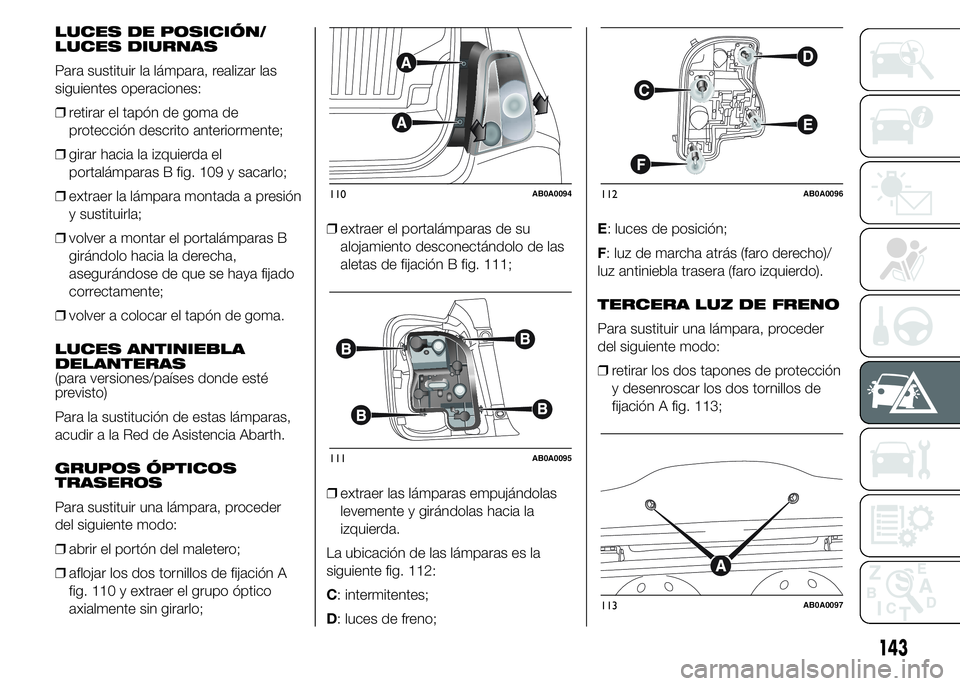

LUCES DE POSICIÓN/
LUCES DIURNAS
Para sustituir la lámpara, realizar las
siguientes operaciones:
❒retirar el tapón de goma de
protección descrito anteriormente;
❒girar hacia la izquierda el
portalámparas B fig. 109 y sacarlo;
❒extraer la lámpara montada a presión
y sustituirla;
❒volver a montar el portalámparas B
girándolo hacia la derecha,
asegurándose de que se haya fijado
correctamente;
❒volver a colocar el tapón de goma.
LUCES ANTINIEBLA
DELANTERAS
(para versiones/países donde esté
previsto)
Para la sustitución de estas lámparas,
acudir a la Red de Asistencia Abarth.
GRUPOS ÓPTICOS
TRASEROS
Para sustituir una lámpara, proceder
del siguiente modo:
❒abrir el portón del maletero;
❒aflojar los dos tornillos de fijación A
fig. 110 y extraer el grupo óptico
axialmente sin girarlo;❒extraer el portalámparas de su
alojamiento desconectándolo de las
aletas de fijación B fig. 111;
❒extraer las lámparas empujándolas
levemente y girándolas hacia la
izquierda.
La ubicación de las lámparas es la
siguiente fig. 112:
C: intermitentes;
D: luces de freno;E: luces de posición;
F: luz de marcha atrás (faro derecho)/
luz antiniebla trasera (faro izquierdo).
TERCERA LUZ DE FRENO
Para sustituir una lámpara, proceder
del siguiente modo:
❒retirar los dos tapones de protección
y desenroscar los dos tornillos de
fijación A fig. 113;
110AB0A0094
111AB0A0095
112AB0A0096
113AB0A0097
143

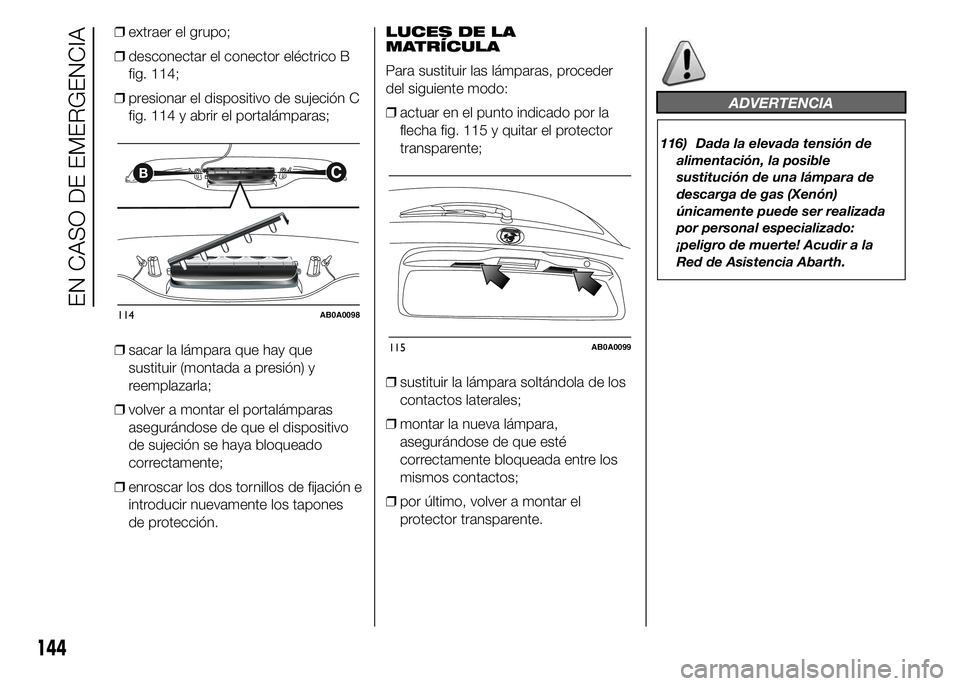

❒extraer el grupo;
❒desconectar el conector eléctrico B
fig. 114;
❒presionar el dispositivo de sujeción C
fig. 114 y abrir el portalámparas;
❒sacar la lámpara que hay que
sustituir (montada a presión) y
reemplazarla;
❒volver a montar el portalámparas
asegurándose de que el dispositivo
de sujeción se haya bloqueado
correctamente;
❒enroscar los dos tornillos de fijación e
introducir nuevamente los tapones
de protección.LUCES DE LA
MATRÍCULA
Para sustituir las lámparas, proceder
del siguiente modo:
❒actuar en el punto indicado por la
flecha fig. 115 y quitar el protector
transparente;
❒sustituir la lámpara soltándola de los
contactos laterales;
❒montar la nueva lámpara,
asegurándose de que esté
correctamente bloqueada entre los
mismos contactos;
❒por último, volver a montar el
protector transparente.
ADVERTENCIA
116) Dada la elevada tensión de
alimentación, la posible
sustitución de una lámpara de
descarga de gas (Xenón)
únicamente puede ser realizada
por personal especializado:
¡peligro de muerte! Acudir a la
Red de Asistencia Abarth.
B
114AB0A0098
115AB0A0099
144
EN CASO DE EMERGENCIA

SUSTITUCIÓN DE
UNA LÁMPARA
INTERIOR
Para el tipo de lámpara y su potencia,
ver lo descrito en el apartado
"Sustitución de una lámpara".

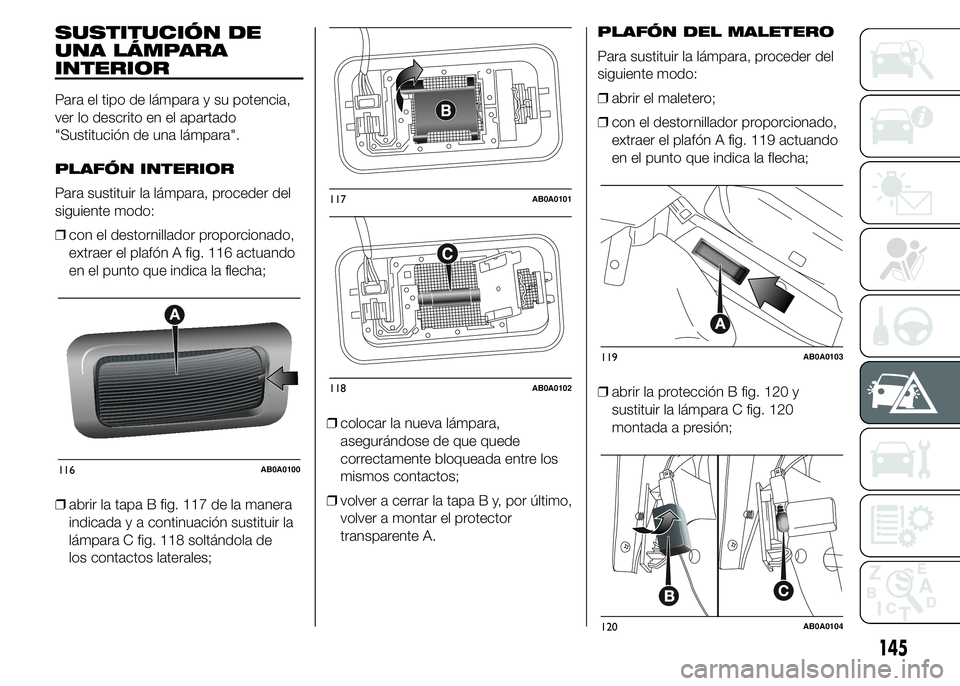

PLAFÓN INTERIOR
Para sustituir la lámpara, proceder del
siguiente modo:
❒con el destornillador proporcionado,
extraer el plafón A fig. 116 actuando
en el punto que indica la flecha;
❒abrir la tapa B fig. 117 de la manera
indicada y a continuación sustituir la
lámpara C fig. 118 soltándola de
los contactos laterales;❒colocar la nueva lámpara,
asegurándose de que quede
correctamente bloqueada entre los
mismos contactos;
❒volver a cerrar la tapa B y, por último,
volver a montar el protector
transparente A.PLAFÓN DEL MALETERO
Para sustituir la lámpara, proceder del
siguiente modo:
❒abrir el maletero;
❒con el destornillador proporcionado,
extraer el plafón A fig. 119 actuando
en el punto que indica la flecha;
❒abrir la protección B fig. 120 y
sustituir la lámpara C fig. 120
montada a presión;
116AB0A0100
117AB0A0101
118AB0A0102
119AB0A0103
120AB0A0104
145

❒volver a cerrar la protección B en el
protector transparente;
❒por último, volver a montar el plafón
introduciéndolo correctamente en su
alojamiento, primero de un lado y,
a continuación, presionando el otro

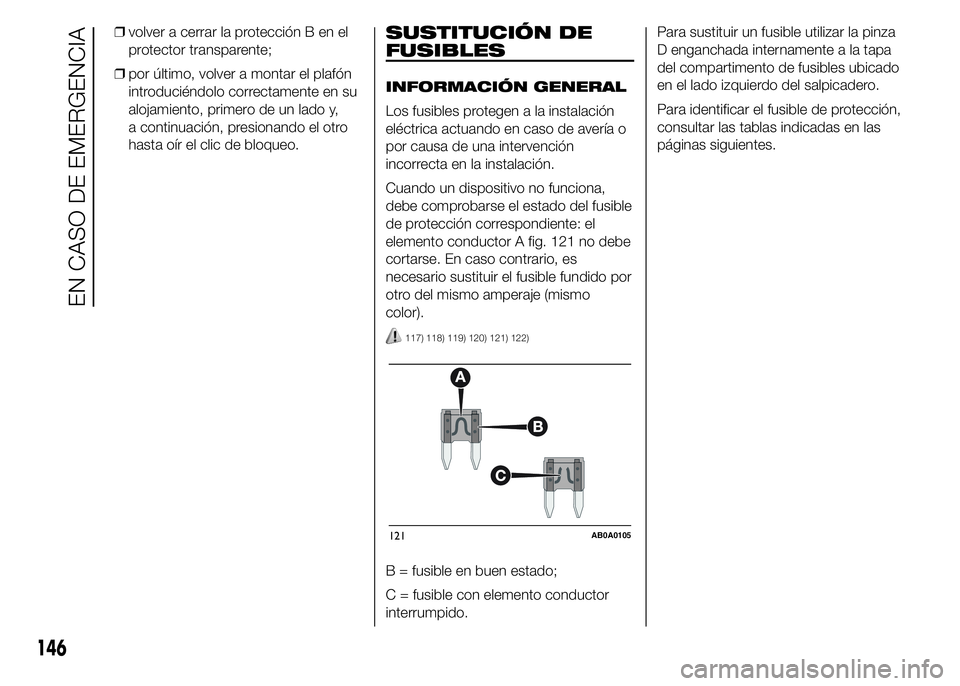

hasta oír el clic de bloqueo.SUSTITUCIÓN DE
FUSIBLES
INFORMACIÓN GENERAL
Los fusibles protegen a la instalación
eléctrica actuando en caso de avería o
por causa de una intervención
incorrecta en la instalación.
Cuando un dispositivo no funciona,
debe comprobarse el estado del fusible
de protección correspondiente: el
elemento conductor A fig. 121 no debe
cortarse. En caso contrario, es
necesario sustituir el fusible fundido por
otro del mismo amperaje (mismo
color).
117) 118) 119) 120) 121) 122)
B = fusible en buen estado;
C = fusible con elemento conductor
interrumpido.Para sustituir un fusible utilizar la pinza
D enganchada internamente a la tapa
del compartimento de fusibles ubicado
en el lado izquierdo del salpicadero.
Para identificar el fusible de protección,
consultar las tablas indicadas en las
páginas siguientes.
121AB0A0105
146
EN CASO DE EMERGENCIA
