Ne utazzunk a kalaptartó polcon
elhelyezett tárgyakkal:
FIGYELEM
F0U076Ab74. ábra

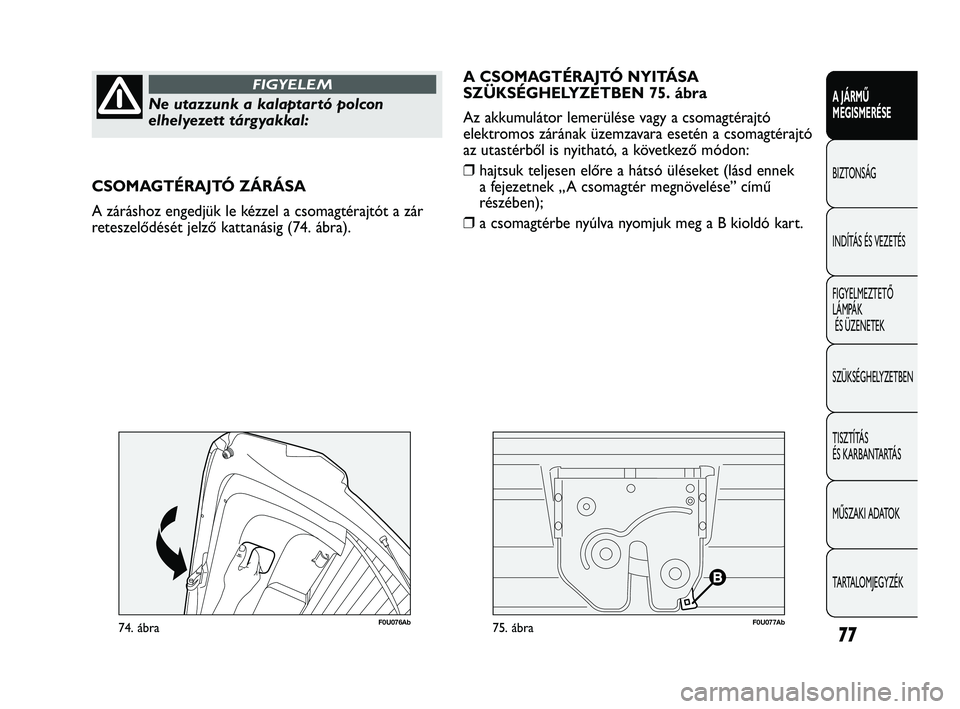

CSOMAGTÉRAJTÓ ZÁRÁSA
A záráshoz engedjük le kézzel a csomagtérajtót a zár
reteszelődését jelző kattanásig (74. ábra). A CSOMAGTÉRAJTÓ NYITÁSA
SZÜKSÉGHELYZETBEN 75. ábra
Az akkumulátor lemerülése vagy a csomagtérajtó
elektromos zárának üzemzavara esetén a csomagtérajtó
az utastérből is nyitható, a következő módon:
❒
hajtsuk teljesen előre a hátsó üléseket (lásd ennek
a fejezetnek „A csomagtér megnövelése” című
részében);
❒ a csomagtérbe nyúlva nyomjuk meg a B kioldó kart.
F0U077Ab75. ábra
069-108 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:32 Pagina 77

78
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍT

ÁS ÉS VEZETÉS
FIGYELMEZTETŐ LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U078Ab76. ábra

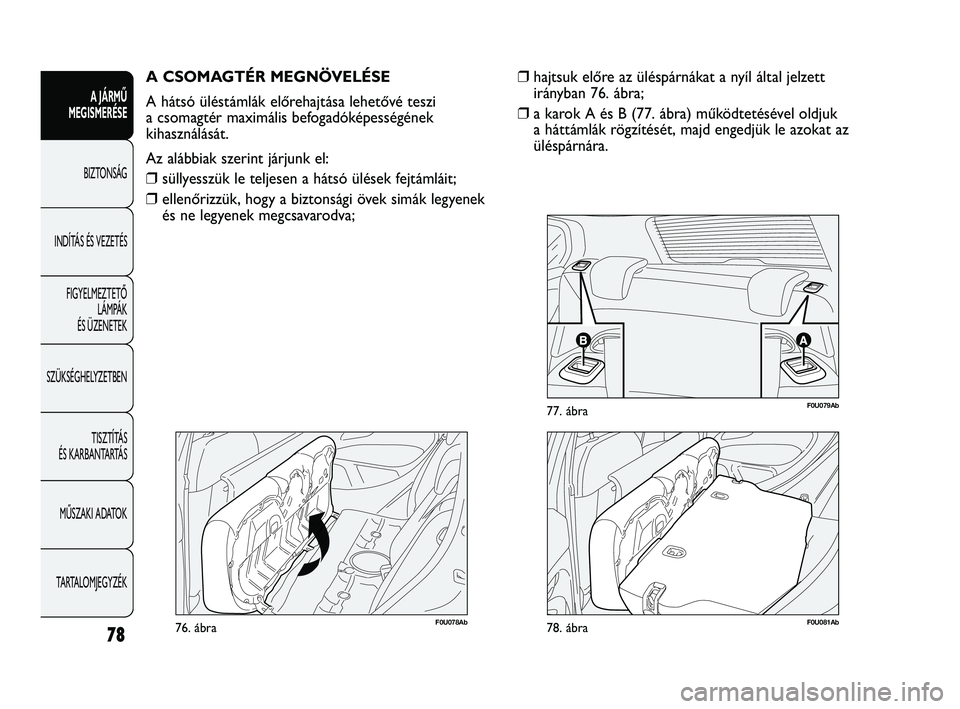

A CSOMAGTÉR MEGNÖVELÉSE
A hátsó üléstámlák előrehajtása lehetővé teszi
a csomagtér maximális befogadóképességének
kihasználását.
Az alábbiak szerint járjunk el:
❒ süllyesszük le teljesen a hátsó ülések fejtámláit;
❒ ellenőrizzük, hogy a biztonsági övek simák legyenek
és ne legyenek megcsavarodva;
F0U079Ab77. ábra
F0U081Ab78. ábra
❒hajtsuk előre az üléspárnákat a nyíl által jelzett
irányban 76. ábra;
❒ a karok A és B (77. ábra) működtetésével oldjuk
a háttámlák rögzítését, majd engedjük le azokat az
üléspárnára.
069-108 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:32 Pagina 78

79
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍT

ÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

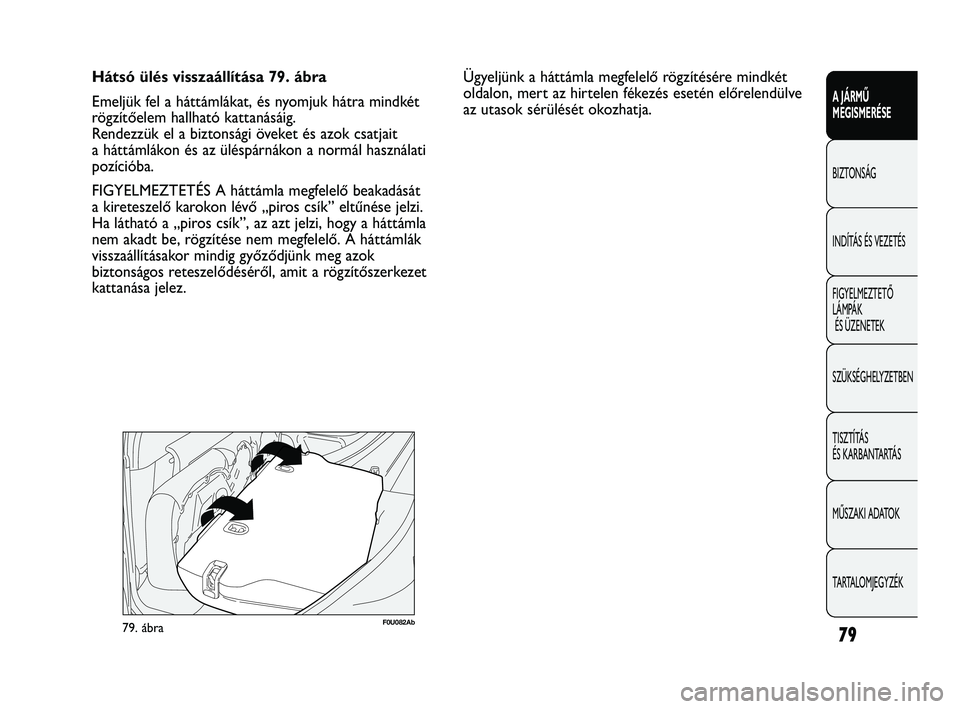

Hátsó ülés visszaállítása 79. ábra
Emeljük fel a háttámlákat, és nyomjuk hátra mindkét
rögzítőelem hallható kattanásáig.
Rendezzük el a biztonsági öveket és azok csatjait
a háttámlákon és az üléspárnákon a normál használati
pozícióba.
FIGYELMEZTETÉS A háttámla megfelelő beakadását
a kireteszelő karokon lévő „piros csík” eltűnése jelzi.
Ha látható a „piros csík”, az azt jelzi, hogy a háttámla
nem akadt be, rögzítése nem megfelelő. A háttámlák
visszaállításakor mindig győződjünk meg azok
biztonságos reteszelődéséről, amit a rögzítőszerkezet
kattanása jelez.
F0U082Ab79. ábra
Ügyeljünk a háttámla megfelelő rögzítésére mindkét
oldalon, mert az hirtelen fékezés esetén előrelendülve
az utasok sérülését okozhatja.
069-108 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:32 Pagina 79

80
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍT

ÁS ÉS VEZETÉS
FIGYELMEZTETŐ LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

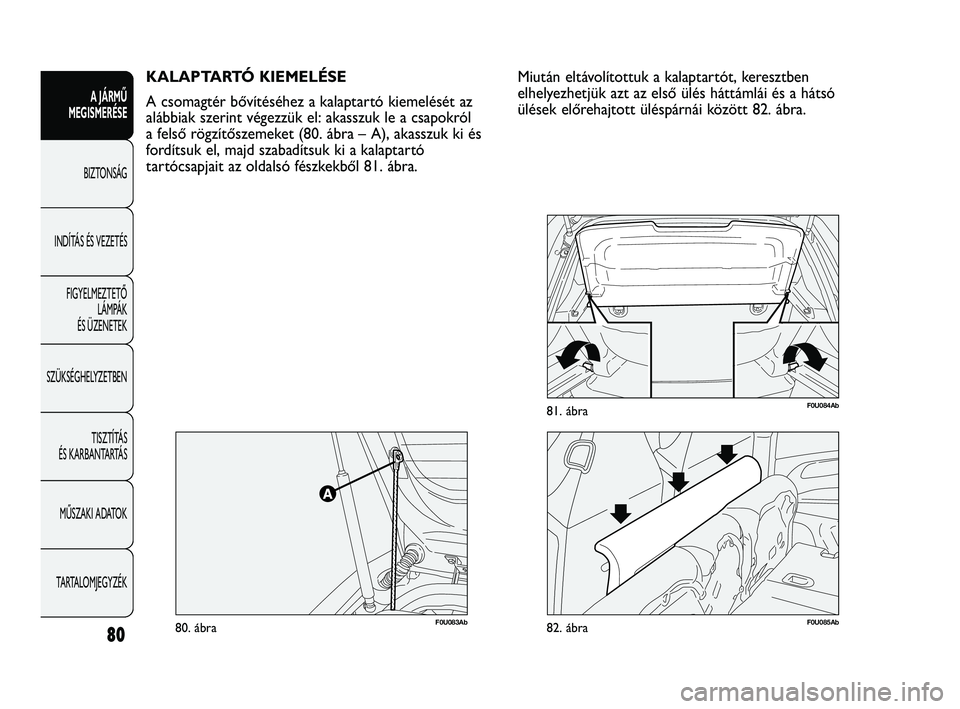

KALAPTARTÓ KIEMELÉSE
A csomagtér bővítéséhez a kalaptartó kiemelését az
alábbiak szerint végezzük el: akasszuk le a csapokról
a felső rögzítőszemeket (80. ábra – A), akasszuk ki és
fordítsuk el, majd szabadítsuk ki a kalaptartó
tartócsapjait az oldalsó fészkekből 81. ábra.
F0U083Ab80. ábraF0U085Ab82. ábra
F0U084Ab81. ábra
Miután eltávolítottuk a kalaptartót, keresztben
elhelyezhetjük azt az első ülés háttámlái és a hátsó
ülések előrehajtott üléspárnái között 82. ábra.
069-108 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:32 Pagina 80

81
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍT

ÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U086Ab83 ábra

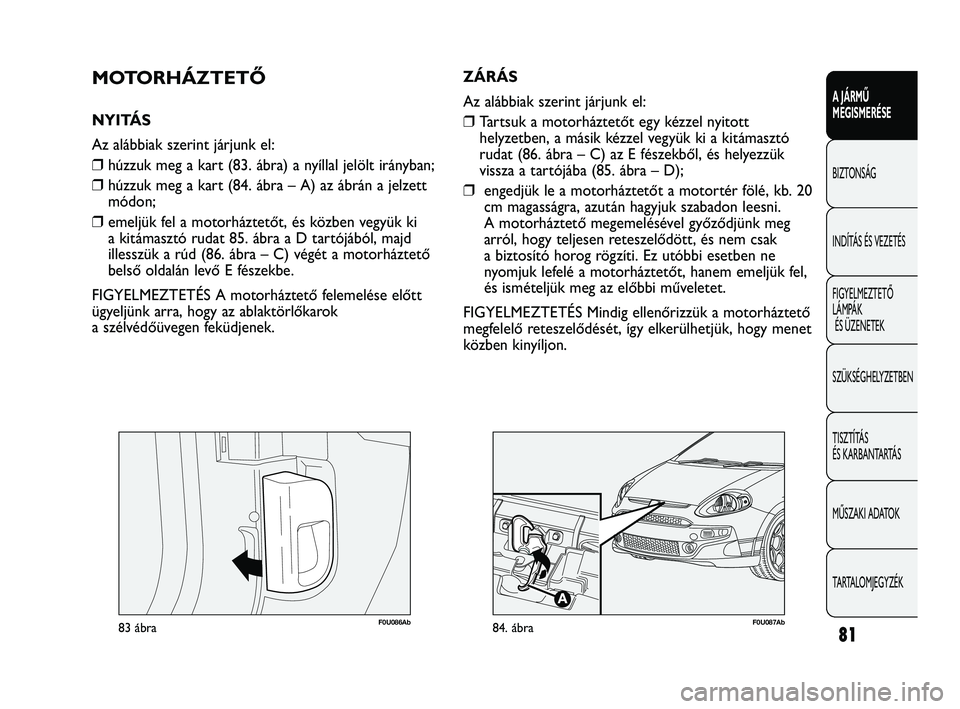

MOTORHÁZTETŐ
NYITÁS
Az alábbiak szerint járjunk el:
❒ húzzuk meg a kart (83. ábra) a nyíllal jelölt irányban;
❒ húzzuk meg a kart (84. ábra – A) az ábrán a jelzett
módon;
❒ emeljük fel a motorháztetőt, és közben vegyük ki
a kitámasztó rudat 85. ábra a D tartójából, majd
illesszük a rúd (86. ábra – C) végét a motorháztető
belső oldalán levő E fészekbe.
FIGYELMEZTETÉS A motorháztető felemelése előtt
ügyeljünk arra, hogy az ablaktörlőkarok
a szélvédőüvegen feküdjenek.
F0U087Ab84. ábra
ZÁRÁS
Az alábbiak szerint járjunk el:
❒ Tartsuk a motorháztetőt egy kézzel nyitott
helyzetben, a másik kézzel vegyük ki a kitámasztó
rudat (86. ábra – C) az E fészekből, és helyezzük
vissza a tartójába (85. ábra – D);
❒ engedjük le a motorháztetőt a motortér fölé, kb. 20
cm magasságra, azután hagyjuk szabadon leesni.
A motorháztető megemelésével győződjünk meg
arról, hogy teljesen reteszelődött, és nem csak
a biztosító horog rögzíti. Ez utóbbi esetben ne
nyomjuk lefelé a motorháztetőt, hanem emeljük fel,
és ismételjük meg az előbbi műveletet.
FIGYELMEZTETÉS Mindig ellenőrizzük a motorháztető
megfelelő reteszelődését, így elkerülhetjük, hogy menet
közben kinyíljon.
069-108 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:32 Pagina 81

82
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍT

ÁS ÉS VEZETÉS
FIGYELMEZTETŐ LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U088Ab85. ábra

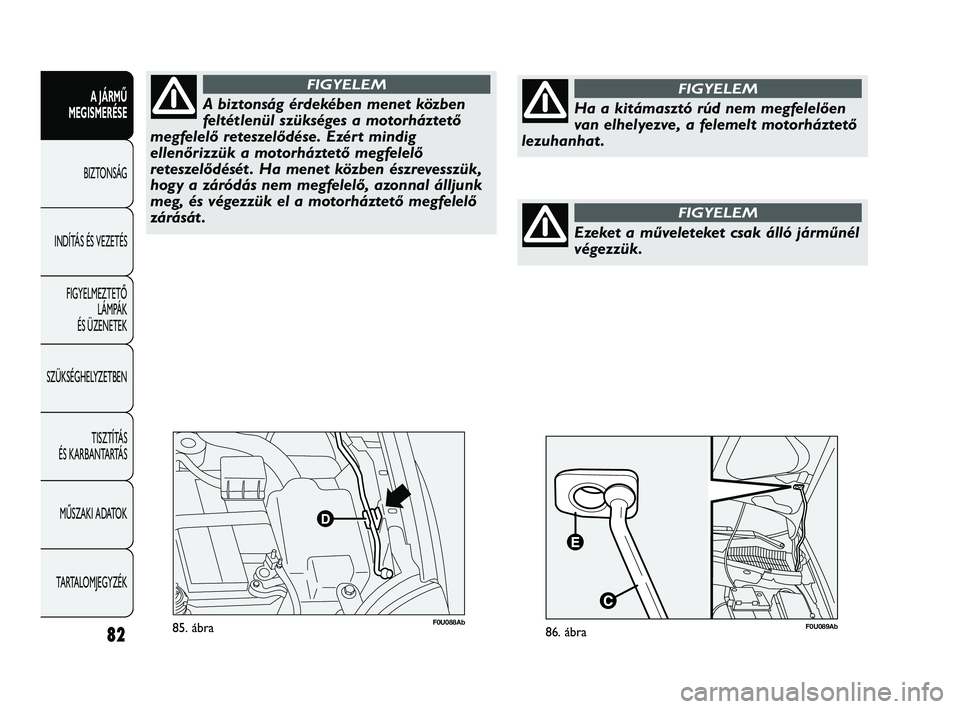

A biztonság érdekében menet közben
feltétlenül szükséges a motorháztető
megfelelő reteszelődése. Ezért mindig
ellenőrizzük a motorháztető megfelelő
reteszelődését . Ha menet közben észrevesszük,
hogy a záródás nem megfelelő, azonnal álljunk
meg, és végezzük el a motorháztető megfelelő
zárását .
FIGYELEM
Ha a kitámasztó rúd nem megfelelően
van elhelyezve, a felemelt motorháztető
lezuhanhat .
FIGYELEM
F0U089Ab86. ábra
Ezeket a műveleteket csak álló járműnél
végezzük.
FIGYELEM
069-108 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:32 Pagina 82

83
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍT

ÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U090Ab87. ábra

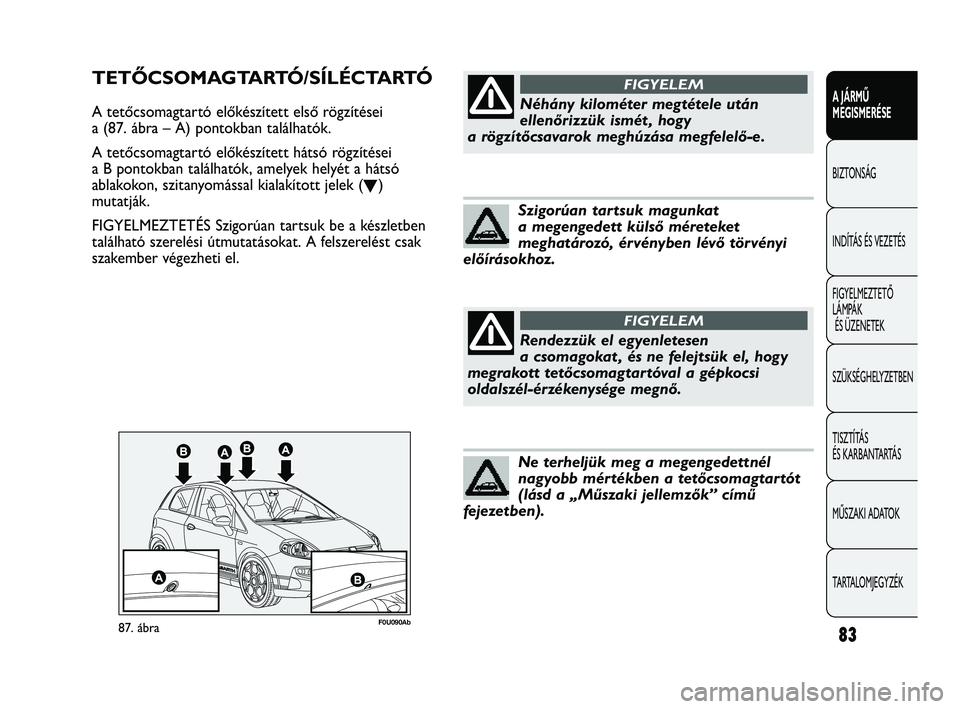

TETŐCSOMAGTARTÓ/SÍLÉCTARTÓ
A tetőcsomagtartó előkészített első rögzítései
a (87. ábra – A) pontokban találhatók.
A tetőcsomagtartó előkészített hátsó rögzítései
a B pontokban találhatók, amelyek helyét a hátsó
ablakokon, szitanyomással kialakított jelek ( O)
mutatják.
FIGYELMEZTETÉS Szigorúan tartsuk be a készletben
található szerelési útmutatásokat. A felszerelést csak
szakember végezheti el.Néhány kilométer megtétele után
ellenőrizzük ismét , hogy
a rögzítőcsavarok meghúzása megfelelő-e.
FIGYELEM
Rendezzük el egyenletesen
a csomagokat , és ne felejtsük el, hogy
megrakott tetőcsomagtartóval a gépkocsi
oldalszél-érzékenysége megnő.
FIGYELEM
Szigorúan tartsuk magunkat
a megengedett külső méreteket
meghatározó, érvényben lévő törvényi
előírásokhoz.
Ne terheljük meg a megengedettnél
nagyobb mértékben a tetőcsomagtartót
(lásd a „Műszaki jellemzők” című
fejezetben).
069-108 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:32 Pagina 83

84
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍT

ÁS ÉS VEZETÉS
FIGYELMEZTETŐ LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U091Ab88. ábra

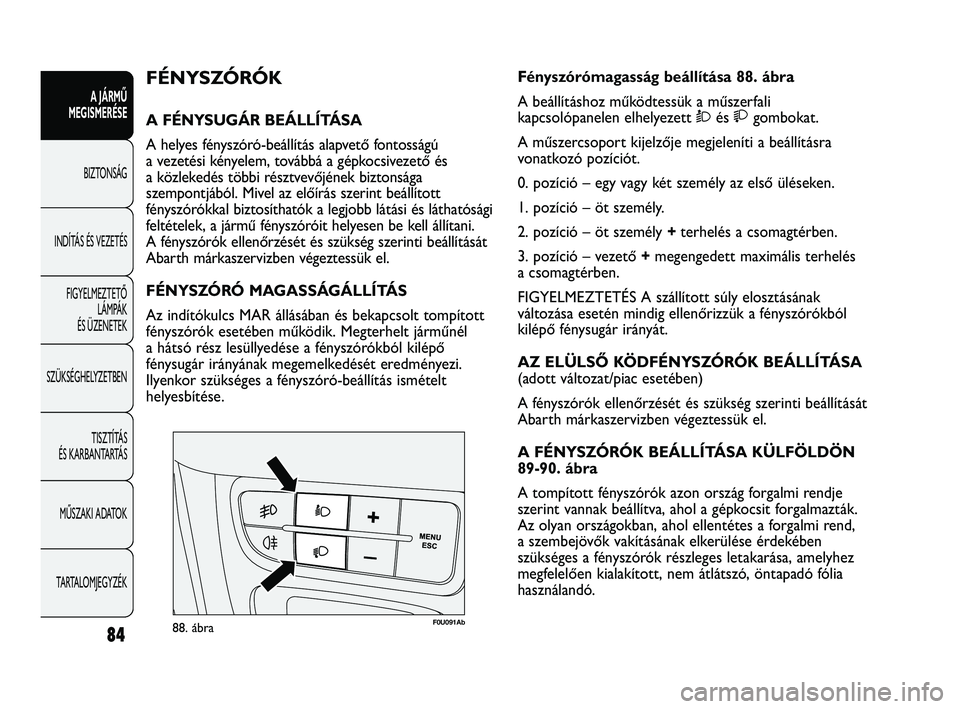

Fényszórómagasság beállítása 88. ábra
A beállításhoz működtessük a műszerfali
kapcsolópanelen elhelyezett Òés  gombokat.
A műszercsoport kijelzője megjeleníti a beállításra
vonatkozó pozíciót.
0. pozíció – egy vagy két személy az első üléseken.
1. pozíció – öt személy.
2. pozíció – öt személy +terhelés a csomagtérben.
3. pozíció – vezető + megengedett maximális terhelés
a csomagtérben.
FIGYELMEZTETÉS A szállított súly elosztásának
változása esetén mindig ellenőrizzük a fényszórókból
kilépő fénysugár irányát.
AZ ELÜLSŐ KÖDFÉNYSZÓRÓK BEÁLLÍTÁSA
(adott változat/piac esetében)
A fényszórók ellenőrzését és szükség szerinti beállítását
Abarth márkaszervizben végeztessük el.
A FÉNYSZÓRÓK BEÁLLÍTÁSA KÜLFÖLDÖN
89-90. ábra
A tompított fényszórók azon ország forgalmi rendje
szerint vannak beállítva, ahol a gépkocsit forgalmazták.
Az olyan országokban, ahol ellentétes a forgalmi rend,
a szembejövők vakításának elkerülése érdekében
szükséges a fényszórók részleges letakarása, amelyhez
megfelelően kialakított, nem átlátszó, öntapadó fólia
használandó. FÉNYSZÓRÓK
A FÉNYSUGÁR BEÁLLÍTÁSA
A helyes fényszóró-beállítás alapvető fontosságú
a vezetési kényelem, továbbá a gépkocsivezető és
a közlekedés többi résztvevőjének biztonsága
szempontjából. Mivel az előírás szerint beállított
fényszórókkal biztosíthatók a legjobb látási és láthatósági
feltételek, a jármű fényszóróit helyesen be kell állítani.
A fényszórók ellenőrzését és szükség szerinti beállítását
Abarth márkaszervizben végeztessük el.
FÉNYSZÓRÓ MAGASSÁGÁLLÍTÁS
Az indítókulcs MAR állásában és bekapcsolt tompított
fényszórók esetében működik. Megterhelt járműnél
a hátsó rész lesüllyedése a fényszórókból kilépő
fénysugár irányának megemelkedését eredményezi.
Ilyenkor szükséges a fényszóró-beállítás ismételt
helyesbítése.
069-108 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:32 Pagina 84

85
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍT

ÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

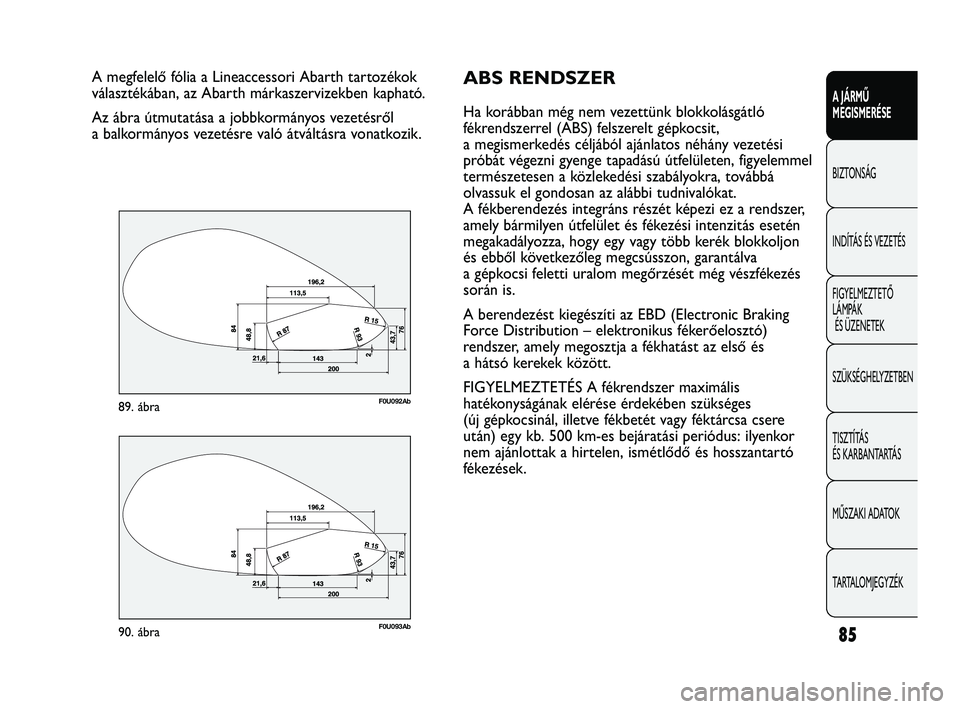

A megfelelő fólia a Lineaccessori Abarth tartozékok
választékában, az Abarth márkaszervizekben kapható.
Az ábra útmutatása a jobbkormányos vezetésről
a balkormányos vezetésre való átváltásra vonatkozik.
F0U092Ab89. ábra
F0U093Ab90. ábra
ABS RENDSZER
Ha korábban még nem vezettünk blokkolásgátló
fékrendszerrel (ABS) felszerelt gépkocsit,
a megismerkedés céljából ajánlatos néhány vezetési
próbát végezni gyenge tapadású útfelületen, figyelemmel
természetesen a közlekedési szabályokra, továbbá
olvassuk el gondosan az alábbi tudnivalókat.
A fékberendezés integráns részét képezi ez a rendszer,
amely bármilyen útfelület és fékezési intenzitás esetén
megakadályozza, hogy egy vagy több kerék blokkoljon
és ebből következőleg megcsússzon, garantálva
a gépkocsi feletti uralom megőrzését még vészfékezés
során is.
A berendezést kiegészíti az EBD (Electronic Braking
Force Distribution – elektronikus fékerőelosztó)
rendszer, amely megosztja a fékhatást az első és
a hátsó kerekek között.
FIGYELMEZTETÉS A fékrendszer maximális
hatékonyságának elérése érdekében szükséges
(új gépkocsinál, illetve fékbetét vagy féktárcsa csere
után) egy kb. 500 km-es bejáratási periódus: ilyenkor
nem ajánlottak a hirtelen, ismétlődő és hosszantartó
fékezések.
069-108 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:32 Pagina 85

86
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍT

ÁS ÉS VEZETÉS
FIGYELMEZTETŐ LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

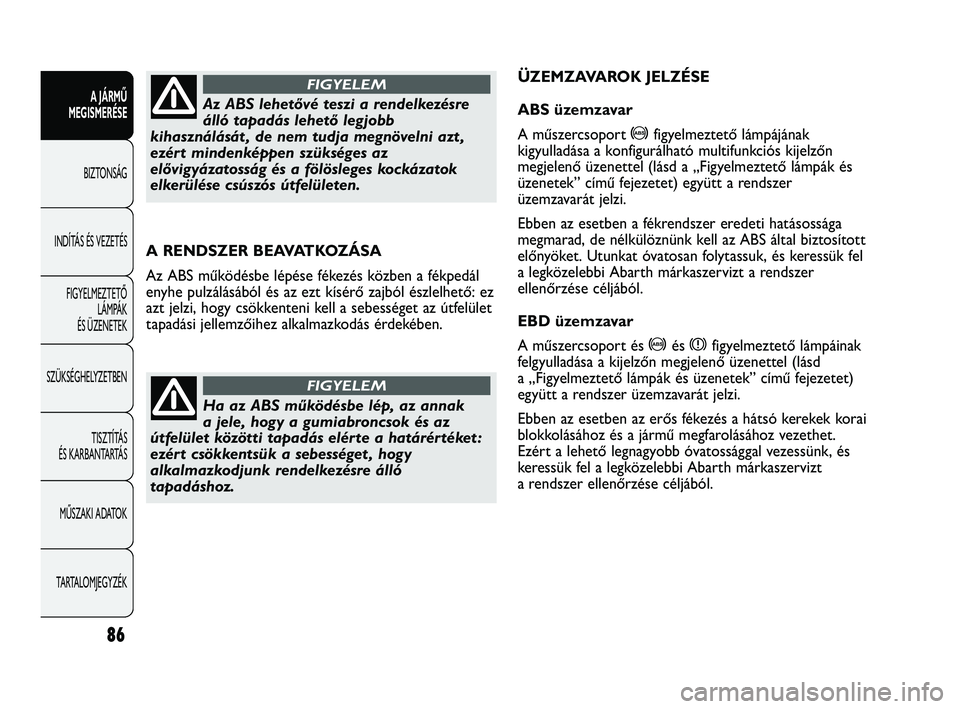

A RENDSZER BEAVATKOZÁSA
Az ABS működésbe lépése fékezés közben a fékpedál
enyhe pulzálásából és az ezt kísérő zajból é\
szlelhető: ez
azt jelzi, hogy csökkenteni kell a sebességet az útfelület
tapadási jellemzőihez alkalmazkodás érdekében.
Az ABS lehetővé teszi a rendelkezésre
álló tapadás lehető legjobb
kihasználását , de nem tudja megnövelni azt ,
ezért mindenképpen szükséges az
elővigyázatosság és a fölösleges kockázatok
elkerülése csúszós útfelületen.
FIGYELEM
Ha az ABS működésbe lép, az annak
a jele, hogy a gumiabroncsok és az
útfelület közötti tapadás elérte a határértéket :
ezért csökkentsük a sebességet , hogy
alkalmazkodjunk rendelkezésre álló
tapadáshoz.
FIGYELEM
ÜZEMZAVAROK JELZÉSE
ABS üzemzavar
A műszercsoport >figyelmeztető lámpájának
kigyulladása a konfigurálható multifunkciós kijelzőn
megjelenő üzenettel (lásd a „Figyelmeztető lámpák és
üzenetek” című fejezetet) együtt a rendszer
üzemzavarát jelzi.
Ebben az esetben a fékrendszer eredeti hatásossága
megmarad, de nélkülöznünk kell az ABS által biztosított
előnyöket. Utunkat óvatosan folytassuk, és keressük fel
a legközelebbi Abarth márkaszervizt a rendszer
ellenőrzése céljából.
EBD üzemzavar
A műszercsoport és >és x figyelmeztető lámpáinak
felgyulladása a kijelzőn megjelenő üzenettel (lásd
a „Figyelmeztető lámpák és üzenetek” című fejezetet)
együtt a rendszer üzemzavarát jelzi.
Ebben az esetben az erős fékezés a hátsó kerekek korai
blokkolásához és a jármű megfarolásához vezethet.
Ezért a lehető legnagyobb óvatossággal vezessünk, és
keressük fel a legközelebbi Abarth márkaszervizt
a rendszer ellenőrzése céljából.
069-108 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:32 Pagina 86
