❒als de band op de juiste spanning is
gebracht (zie de paragraaf “Ban-
den” in het hoofdstuk “Technische
gegevens”), vertrek dan onmiddel-
lijk;
❒als u er niet in slaagt binnen 5 mi-
nuten de bandenspanning op ten
minste 1,5 bar te krijgen, koppel
dan de compressor los van het ven-
tiel en de stekkerdoos en verplaats
vervolgens de auto ongeveer 10 me-
ter naar voren of naar achteren, zo-
dat de afdichtvloeistof in de band
verdeeld wordt; pomp de band ver-
volgens weer op;
❒als de bandenspanning ook op deze
manier niet binnen 5 minuten na het
inschakelen van de compressor een
spanning van ten minste 1,8 bar be-
reikt, rijd dan niet verder met de te
zwaar beschadigde band; de snelle
bandenreparatieset is niet in staat
om het lek te dichten; wendt u tot
het Alfa Romeo Servicenetwerk;
❒controleer of de schakelaar A-fig.
19van de compressor in stand 0
(uitgeschakeld) staat, start de mo-
tor, steek de stekker A-fig. 20in
het contact of de aansteker op de
voortunnel en schakel de compres-
sor in door de schakelaar A-fig 19
in stand I(ingeschakeld) te zetten.
❒pomp de band op tot de voorge-
schreven spanning (zie de paragraaf
“Banden” in het hoofdstuk “Techni-
sche gegevens”). Controleer de ban-
denspanning op de drukmeter B-
fig. 19 . Voor een nauwkeurige af-
lezing moet de compressor worden
uitgeschakeld;
193
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0213mfig. 19A0E0217mfig. 20Plaats de sticker op
een voor de bestuurder
goed zichtbare plaats om aan
te geven dat de band behan-
deld is met de snelle banden-
reparatieset. Rijd voorzichtig
vooral in bochten. Rijd niet
harder dan 80 km/h. Vermijd
bruusk accelereren en remmen.
OPGELET
❒stop na ongeveer 10 minuten en
controleer opnieuw de bandenspan-
ning;vergeet niet de handrem
aan te trekken;
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:33 Pagina 193

194
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

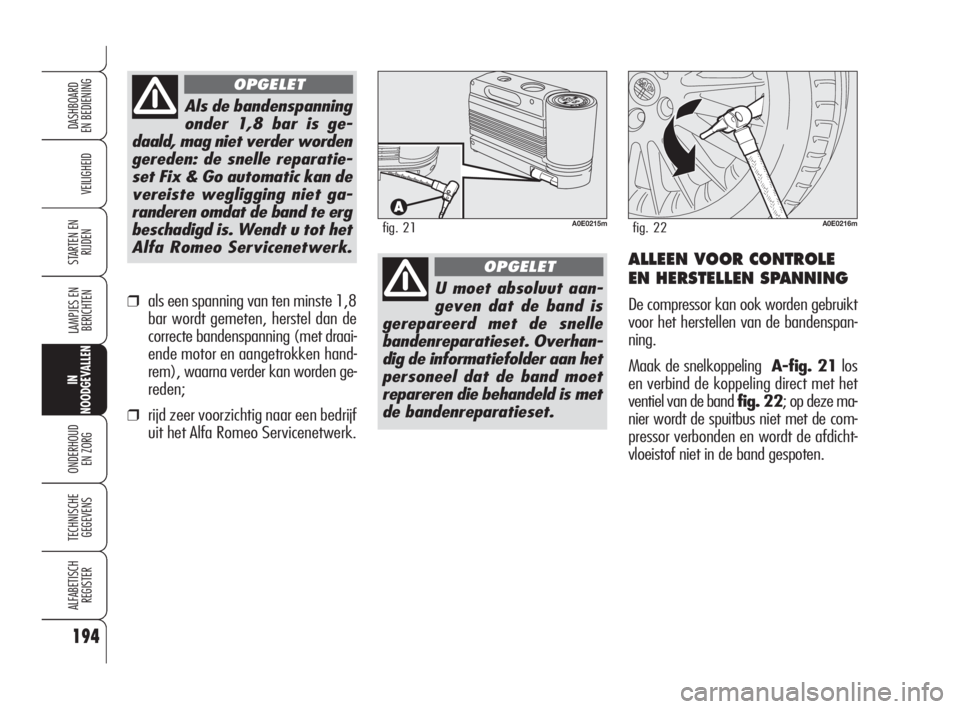

U moet absoluut aan-
geven dat de band is
gerepareerd met de snelle
bandenreparatieset. Overhan-
dig de informatiefolder aan het
personeel dat de band moet
repareren die behandeld is met
de bandenreparatieset.
OPGELET
A0E0215mfig. 21A0E0216mfig. 22
ALLEEN VOOR CONTROLE
EN HERSTELLEN SPANNING
De compressor kan ook worden gebruikt
voor het herstellen van de bandenspan-
ning.
Maak de snelkoppeling A-fig. 21los
en verbind de koppeling direct met het
ventiel van de band fig. 22; op deze ma-
nier wordt de spuitbus niet met de com-
pressor verbonden en wordt de afdicht-
vloeistof niet in de band gespoten.
Als de bandenspanning
onder 1,8 bar is ge-
daald, mag niet verder worden
gereden: de snelle reparatie-
set Fix & Go automatic kan de
vereiste wegligging niet ga-
randeren omdat de band te erg
beschadigd is. Wendt u tot het
Alfa Romeo Servicenetwerk.
OPGELET
❒als een spanning van ten minste 1,8
bar wordt gemeten, herstel dan de
correcte bandenspanning (met draai-
ende motor en aangetrokken hand-
rem), waarna verder kan worden ge-
reden;
❒rijd zeer voorzichtig naar een bedrijf
uit het Alfa Romeo Servicenetwerk.
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:33 Pagina 194

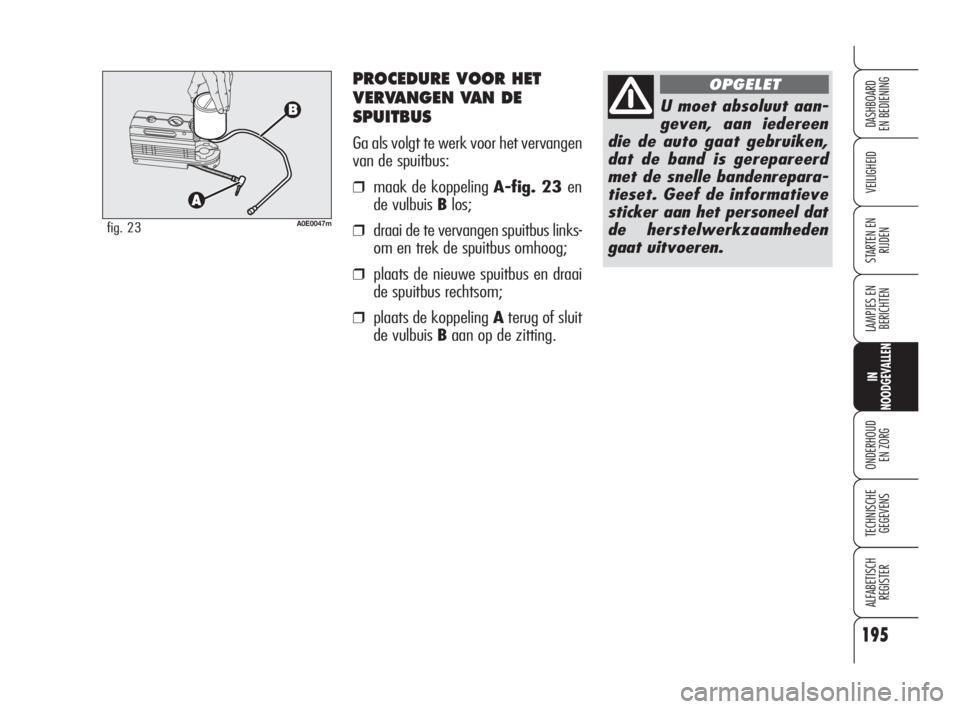

PROCEDURE VOOR HET
VERVANGEN VAN DE
SPUITBUS
Ga als volgt te werk voor het vervangen
van de spuitbus:
❒maak de koppeling A-fig. 23 en
de vulbuis Blos;
❒draai de te vervangen spuitbus links-
om en trek de spuitbus omhoog;
❒plaats de nieuwe spuitbus en draai
de spuitbus rechtsom;
❒plaats de koppeling Aterug of sluit
de vulbuis Baan op de zitting.
195
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0047mfig. 23
U moet absoluut aan-
geven, aan iedereen
die de auto gaat gebruiken,
dat de band is gerepareerd
met de snelle bandenrepara-
tieset. Geef de informatieve
sticker aan het personeel dat
de herstelwerkzaamheden
gaat uitvoeren.
OPGELET
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:33 Pagina 195

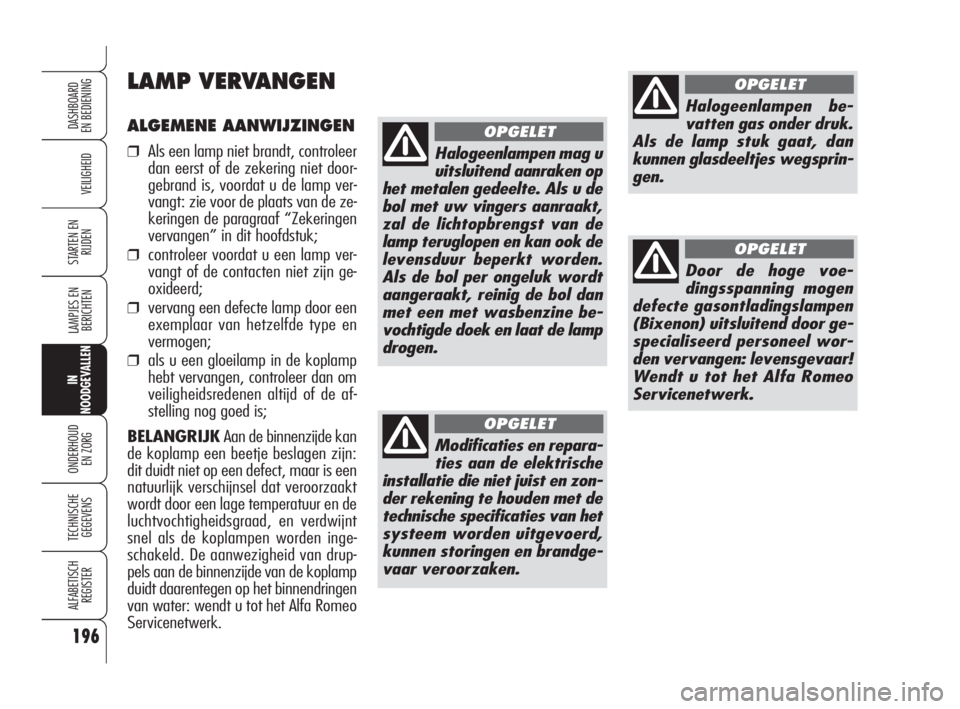

ALGEMENE AANWIJZINGEN
❒Als een lamp niet brandt, controleer
dan eerst of de zekering niet door-
gebrand is, voordat u de lamp ver-
vangt: zie voor de plaats van de ze-
keringen de paragraaf “Zekeringen
vervangen” in dit hoofdstuk;
❒controleer voordat u een lamp ver-
vangt of de contacten niet zijn ge-
oxideerd;
❒vervang een defecte lamp door een
exemplaar van hetzelfde type en
vermogen;
❒als u een gloeilamp in de koplamp
hebt vervangen, controleer dan om
veiligheidsredenen altijd of de af-
stelling nog goed is;
BELANGRIJKAan de binnenzijde kan
de koplamp een beetje beslagen zijn:
dit duidt niet op een defect, maar is een
natuurlijk verschijnsel dat veroorzaakt
wordt door een lage temperatuur en de
luchtvochtigheidsgraad, en verdwijnt
snel als de koplampen worden inge-
schakeld. De aanwezigheid van drup-
pels aan de binnenzijde van de koplamp
duidt daarentegen op het binnendringen
van water: wendt u tot het Alfa Romeo
Servicenetwerk.
LAMP VERVANGEN
196
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Modificaties en repara-
ties aan de elektrische
installatie die niet juist en zon-
der rekening te houden met de
technische specificaties van het
systeem worden uitgevoerd,
kunnen storingen en brandge-
vaar veroorzaken.
OPGELET
Door de hoge voe-
dingsspanning mogen
defecte gasontladingslampen
(Bixenon) uitsluitend door ge-
specialiseerd personeel wor-
den vervangen: levensgevaar!
Wendt u tot het Alfa Romeo
Servicenetwerk.
OPGELET
Halogeenlampen be-
vatten gas onder druk.
Als de lamp stuk gaat, dan
kunnen glasdeeltjes wegsprin-
gen.
OPGELET
Halogeenlampen mag u
uitsluitend aanraken op
het metalen gedeelte. Als u de
bol met uw vingers aanraakt,
zal de lichtopbrengst van de
lamp teruglopen en kan ook de
levensduur beperkt worden.
Als de bol per ongeluk wordt
aangeraakt, reinig de bol dan
met een met wasbenzine be-
vochtigde doek en laat de lamp
drogen.
OPGELET
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:33 Pagina 196

197
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN

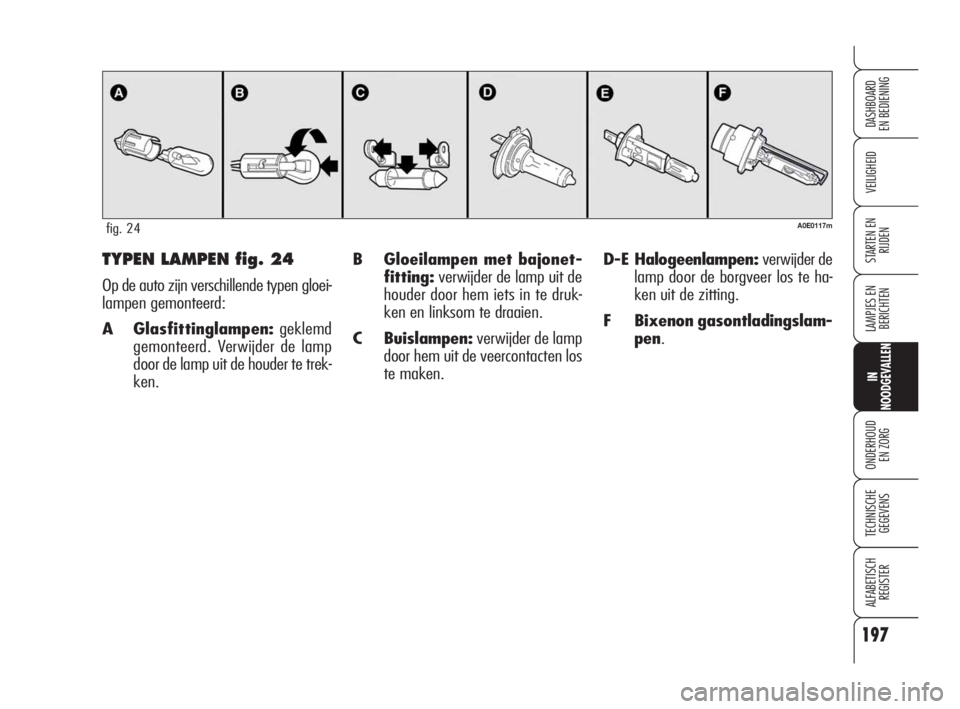

RIJDENB Gloeilampen met bajonet-
fitting:verwijder de lamp uit de
houder door hem iets in te druk-
ken en linksom te draaien.
C Buislampen:verwijder de lamp
door hem uit de veercontacten los
te maken.D-E Halogeenlampen: verwijder de
lamp door de borgveer los te ha-
ken uit de zitting.
F Bixenon gasontladingslam-
pen.TYPEN LAMPEN fig. 24
Op de auto zijn verschillende typen gloei-
lampen gemonteerd:
A Glasfittinglampen: geklemd
gemonteerd. Verwijder de lamp
door de lamp uit de houder te trek-
ken.
A0E0117mfig. 24
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:33 Pagina 197

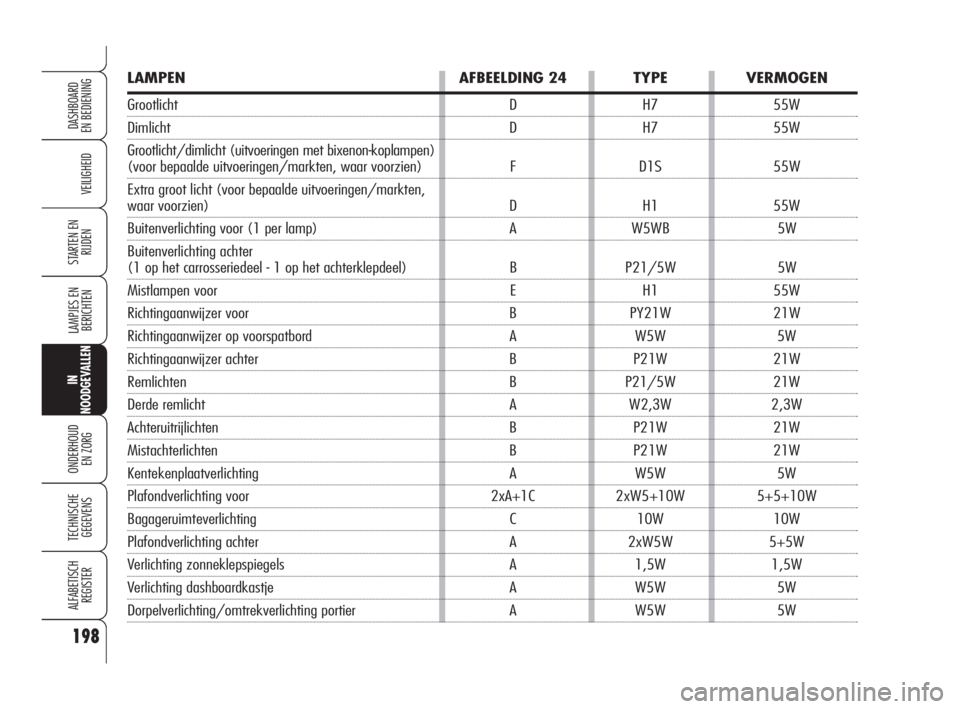

LAMPEN AFBEELDING 24 TYPE VERMOGEN
Grootlicht D H7 55W
Dimlicht D H7 55W
Grootlicht/dimlicht (uitvoeringen met bixenon-koplampen)
(voor bepaalde uitvoeringen/markten, waar voorzien) F D1S 55W
Extra groot licht (voor bepaalde uitvoeringen/markten,
waar voorzien) D H1 55W
Buitenverlichting voor (1 per lamp) A W5WB 5W
Buitenverlichting achter
(1 op het carrosseriedeel - 1 op het achterklepdeel) B P21/5W 5W
Mistlampen voor E H1 55W
Richtingaanwijzer voor B PY21W 21W
Richtingaanwijzer op voorspatbord A W5W 5W
Richtingaanwijzer achter B P21W 21W
Remlichten B P21/5W 21W
Derde remlicht A W2,3W 2,3W
Achteruitrijlichten B P21W 21W
Mistachterlichten B P21W 21W
Kentekenplaatverlichting A W5W 5W
Plafondverlichting voor 2xA+1C 2xW5+10W 5+5+10W
Bagageruimteverlichting C 10W 10W
Plafondverlichting achter A 2xW5W 5+5W
Verlichting zonneklepspiegels A 1,5W 1,5W
Verlichting dashboardkastje A W5W 5W
Dorpelverlichting/omtrekverlichting portier A W5W 5W
198
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:33 Pagina 198

199
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN

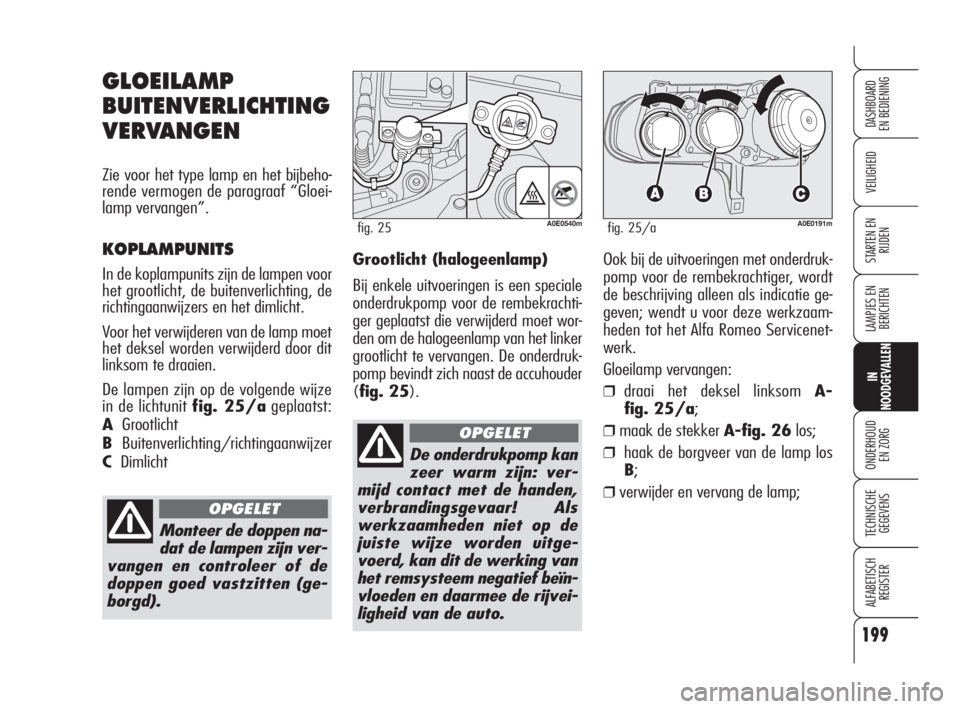

RIJDENGrootlicht (halogeenlamp)
Bij enkele uitvoeringen is een speciale
onderdrukpomp voor de rembekrachti-
ger geplaatst die verwijderd moet wor-
den om de halogeenlamp van het linker
grootlicht te vervangen. De onderdruk-
pomp bevindt zich naast de accuhouder
(fig. 25).
GLOEILAMP
BUITENVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Gloei-
lamp vervangen”.
KOPLAMPUNITS
In de koplampunits zijn de lampen voor
het grootlicht, de buitenverlichting, de
richtingaanwijzers en het dimlicht.
Voor het verwijderen van de lamp moet
het deksel worden verwijderd door dit
linksom te draaien.
De lampen zijn op de volgende wijze
in de lichtunit fig. 25/ageplaatst:
AGrootlicht
BBuitenverlichting/richtingaanwijzer
CDimlicht
A0E0191mfig. 25/a
Monteer de doppen na-
dat de lampen zijn ver-
vangen en controleer of de
doppen goed vastzitten (ge-
borgd).
OPGELET
Ook bij de uitvoeringen met onderdruk-
pomp voor de rembekrachtiger, wordt
de beschrijving alleen als indicatie ge-
geven; wendt u voor deze werkzaam-
heden tot het Alfa Romeo Servicenet-
werk.
Gloeilamp vervangen:
❒draai het deksel linksom A-
fig. 25/a;
❒maak de stekker A-fig. 26los;
❒haak de borgveer van de lamp los
B;
❒verwijder en vervang de lamp;
De onderdrukpomp kan
zeer warm zijn: ver-
mijd contact met de handen,
verbrandingsgevaar! Als
werkzaamheden niet op de
juiste wijze worden uitge-
voerd, kan dit de werking van
het remsysteem negatief beïn-
vloeden en daarmee de rijvei-
ligheid van de auto.
OPGELET
A0E0540mfig. 25
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:33 Pagina 199

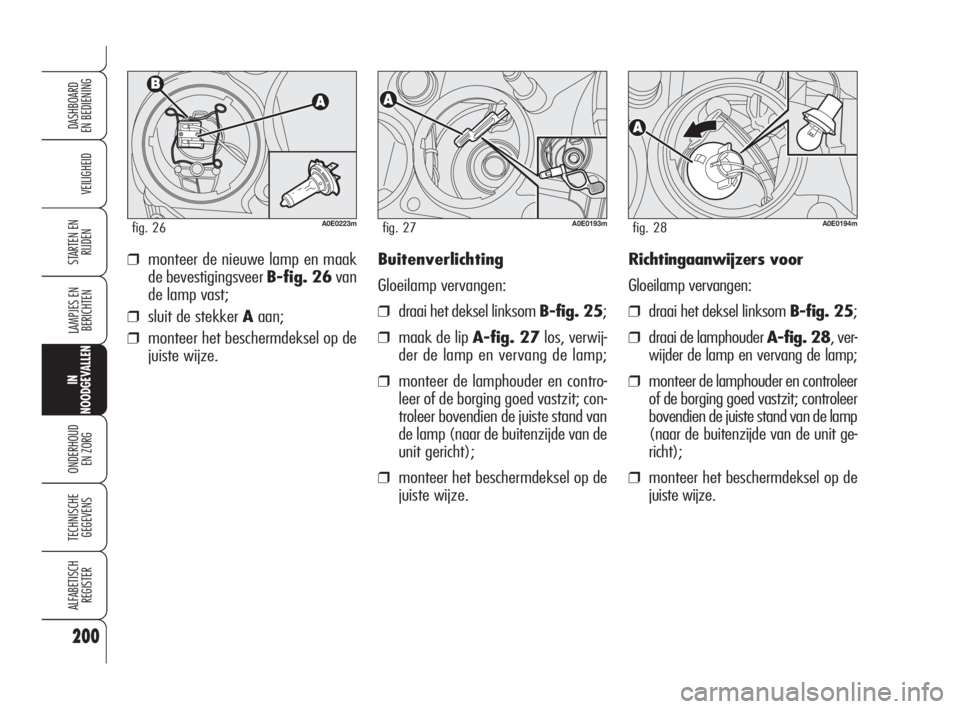

Buitenverlichting
Gloeilamp vervangen:
❒draai het deksel linksom B-fig. 25;
❒maak de lip A-fig. 27los, verwij-
der de lamp en vervang de lamp;
❒monteer de lamphouder en contro-
leer of de borging goed vastzit; con-
troleer bovendien de juiste stand van
de lamp (naar de buitenzijde van de
unit gericht);
❒monteer het beschermdeksel op de
juiste wijze.
200
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0193mfig. 27A0E0194mfig. 28
Richtingaanwijzers voor
Gloeilamp vervangen:
❒draai het deksel linksom B-fig. 25;
❒draai de lamphouder A-fig. 28, ver-
wijder de lamp en vervang de lamp;
❒monteer de lamphouder en controleer
of de borging goed vastzit; controleer
bovendien de juiste stand van de lamp
(naar de buitenzijde van de unit ge-
richt);
❒monteer het beschermdeksel op de
juiste wijze.
A0E0223mfig. 26
❒monteer de nieuwe lamp en maak
de bevestigingsveer B-fig. 26van
de lamp vast;
❒sluit de stekker Aaan;
❒monteer het beschermdeksel op de
juiste wijze.
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:33 Pagina 200

201
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

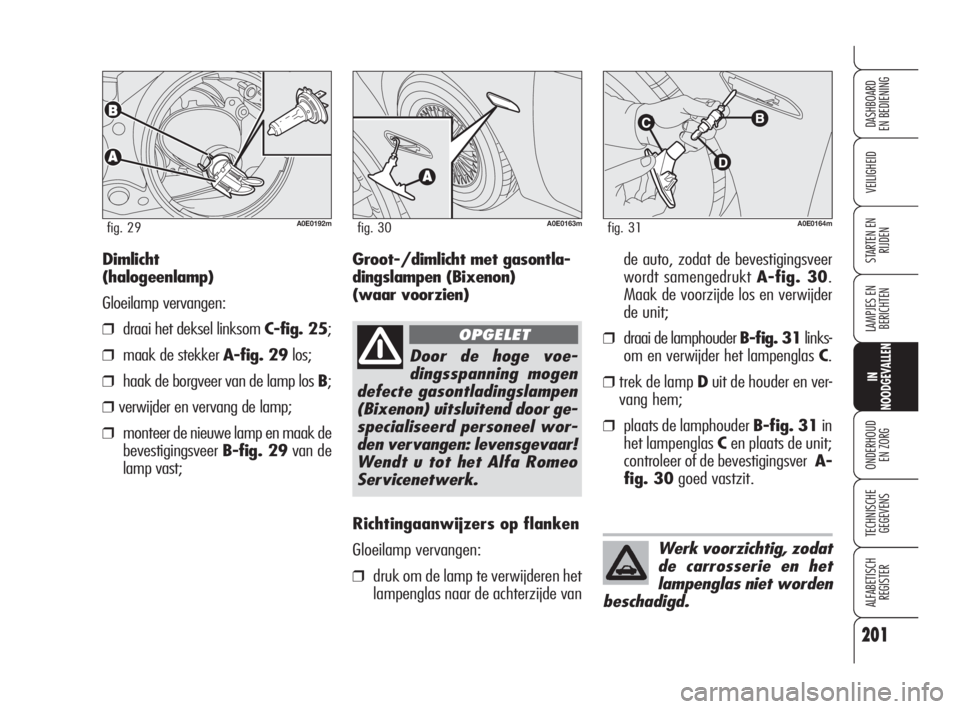

A0E0192mfig. 29
Dimlicht
(halogeenlamp)
Gloeilamp vervangen:
❒draai het deksel linksom C-fig. 25;
❒maak de stekker A-fig. 29los;
❒haak de borgveer van de lamp los B;
❒verwijder en vervang de lamp;
❒monteer de nieuwe lamp en maak de
bevestigingsveerB-fig. 29van de
lamp vast;de auto, zodat de bevestigingsveer
wordt samengedrukt A-fig. 30.
Maak de voorzijde los en verwijder
de unit;
❒draai de lamphouder B-fig. 31links-
om en verwijder het lampenglas C.
❒trek de lamp Duit de houder en ver-
vang hem;
❒plaats de lamphouder B-fig. 31in
het lampenglas Cen plaats de unit;
controleer of de bevestigingsver A-
fig. 30goed vastzit.
A0E0163mfig. 30A0E0164mfig. 31
Werk voorzichtig, zodat
de carrosserie en het
lampenglas niet worden
beschadigd.
Door de hoge voe-
dingsspanning mogen
defecte gasontladingslampen
(Bixenon) uitsluitend door ge-
specialiseerd personeel wor-
den vervangen: levensgevaar!
Wendt u tot het Alfa Romeo
Servicenetwerk.
OPGELET
Groot-/dimlicht met gasontla-
dingslampen (Bixenon)
(waar voorzien)
Richtingaanwijzers op flanken
Gloeilamp vervangen:
❒druk om de lamp te verwijderen het
lampenglas naar de achterzijde van
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:33 Pagina 201

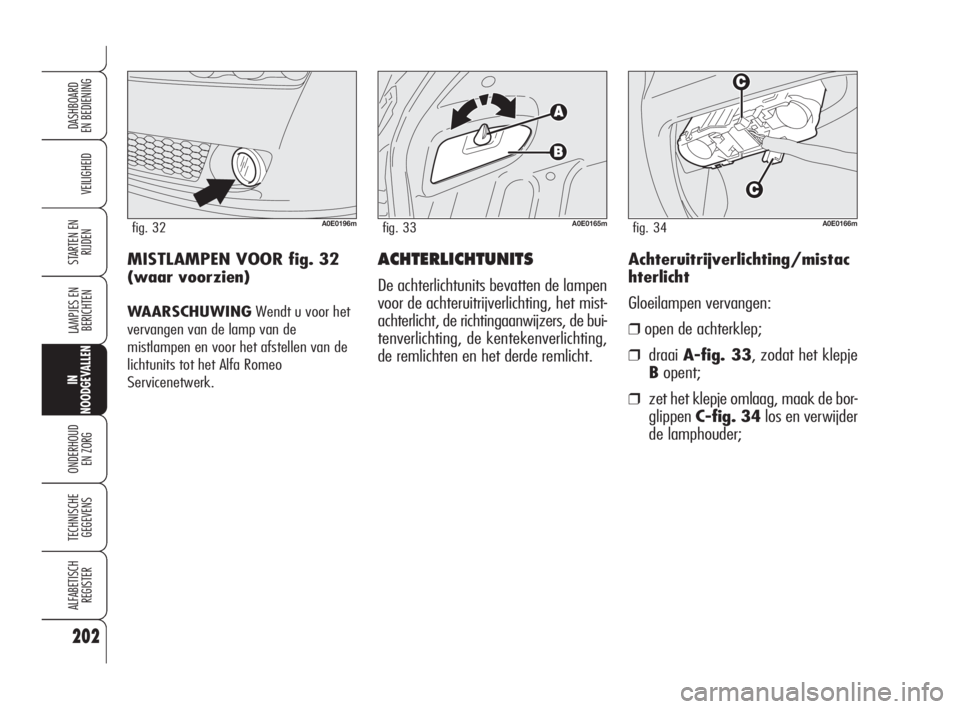

Achteruitrijverlichting/mistac
hterlicht
Gloeilampen vervangen:
❒open de achterklep;
❒draaiA-fig. 33, zodat het klepje
Bopent;
❒zet het klepje omlaag, maak de bor-
glippenC-fig. 34los en verwijder
de lamphouder;
ACHTERLICHTUNITS
De achterlichtunits bevatten de lampen
voor de achteruitrijverlichting, het mist-
achterlicht, de richtingaanwijzers, de bui-
tenverlichting, de kentekenverlichting,
de remlichten en het derde remlicht.
202
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0165mfig. 33A0E0166mfig. 34
MISTLAMPEN VOOR fig. 32
(waar voorzien)
WAARSCHUWINGWendt u voor het
vervangen van de lamp van de
mistlampen en voor het afstellen van de
lichtunits tot het Alfa Romeo
Servicenetwerk.
A0E0196mfig. 32
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:33 Pagina 202
