¿Un neumático pinchado o una lámpara apagada?
Puede ocurrir que cualquier problema incomode nuestro viaje.
Las páginas dedicadas a las situaciones de emergencia pueden ser
una ayuda para afrontar de forma autónoma y tranquila los
momentos críticos.
En situaciones de emergencia, recomendamos llamar al número
gratuito que se encuentra en el Libro de Garantía.
Además, también se puede llamar al número gratuito universal,
nacional o internacional, para buscar la Red de Asistencia Alfa
Romeo más cercana.
EN CASO DE EMERGENCIA
LUCES DE EMERGENCIA.........................130
SUSTITUCIÓN DE UNA LÁMPARA...................130
SUSTITUCIÓN DE LOS FUSIBLES....................136
TIRE REPAIR KIT . .............................141
ARRANQUE DE EMERGENCIA......................144
SISTEMA DE BLOQUEO DEL COMBUSTIBLE . ............146
REMOLQUE DEL VEHÍCULO AVERIADO................147
REMOLQUE DEL VEHÍCULO.......................147
Page 132 of 208

LUCES DE EMERGENCIA
MANDO
48)

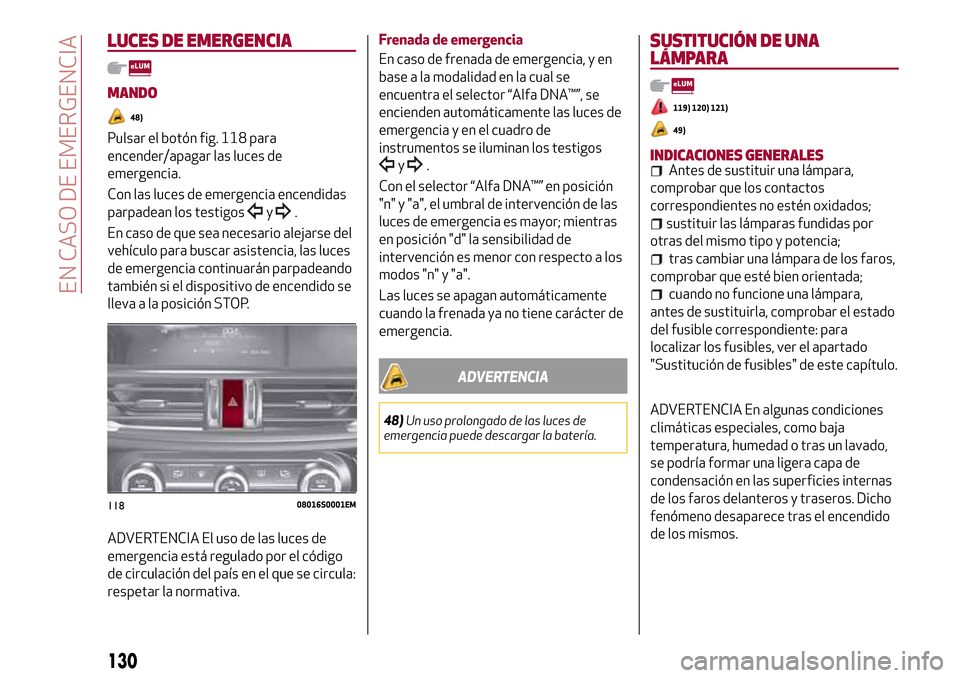

Pulsar el botón fig. 118 para
encender/apagar las luces de
emergencia.
Con las luces de emergencia encendidas
parpadean los testigos
y.
En caso de que sea necesario alejarse del
vehículo para buscar asistencia, las luces
de emergencia continuarán parpadeando
también si el dispositivo de encendido se
lleva a la posición STOP.
ADVERTENCIA El uso de las luces de
emergencia está regulado por el código
de circulación del país en el que se circula:
respetar la normativa.
Frenada de emergencia
En caso de frenada de emergencia, y en
base a la modalidad en la cual se
encuentra el selector “Alfa DNA™”, se
encienden automáticamente las luces de
emergencia y en el cuadro de
instrumentos se iluminan los testigos
y.
Con el selector “Alfa DNA™” en posición
"n" y "a", el umbral de intervención de las
luces de emergencia es mayor; mientras
en posición "d" la sensibilidad de
intervención es menor con respecto a los
modos "n" y "a".
Las luces se apagan automáticamente
cuando la frenada ya no tiene carácter de
emergencia.
ADVERTENCIA
48)Un uso prolongado de las luces de
emergencia puede descargar la batería.
SUSTITUCIÓN DE UNA
LÁMPARA
119) 120) 121)
49)
INDICACIONES GENERALESAntes de sustituir una lámpara,
comprobar que los contactos
correspondientes no estén oxidados;
sustituir las lámparas fundidas por
otras del mismo tipo y potencia;
tras cambiar una lámpara de los faros,
comprobar que esté bien orientada;
cuando no funcione una lámpara,
antes de sustituirla, comprobar el estado
del fusible correspondiente: para
localizar los fusibles, ver el apartado
"Sustitución de fusibles" de este capítulo.
ADVERTENCIA En algunas condiciones
climáticas especiales, como baja
temperatura, humedad o tras un lavado,
se podría formar una ligera capa de
condensación en las superficies internas
de los faros delanteros y traseros. Dicho
fenómeno desaparece tras el encendido
de los mismos.
11808016S0001EM
130
EN CASO DE EMERGENCIA
Page 133 of 208

TIPOS DE LÁMPARAS

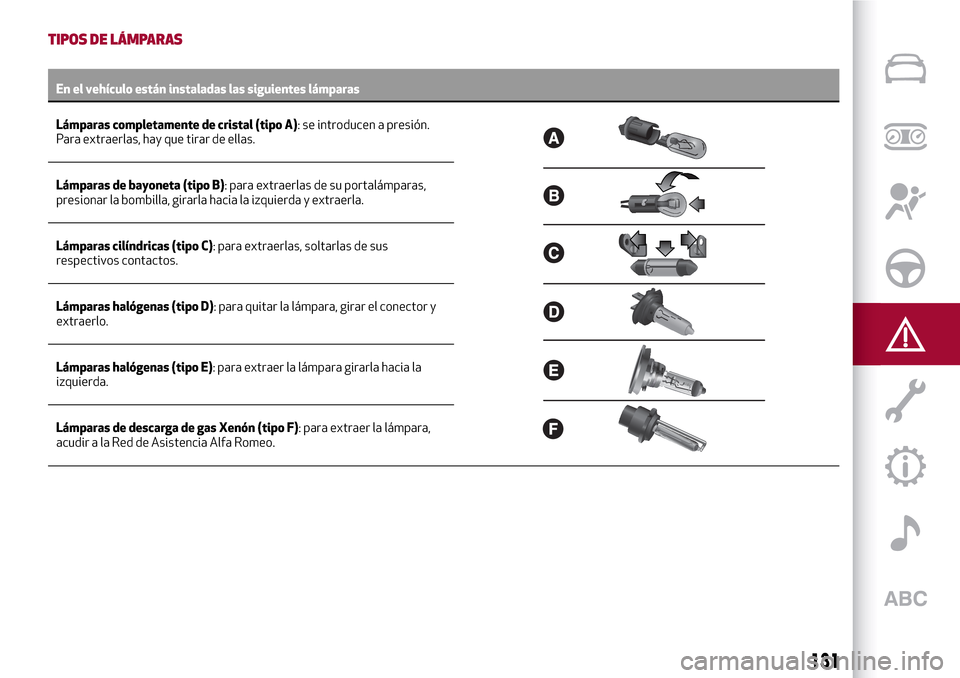

En el vehículo están instaladas las siguientes lámparas
Lámparas completamente de cristal (tipo A):seintroducen a presión.
Para extraerlas, hay que tirar de ellas.
Lámparas de bayoneta (tipo B): para extraerlas de su portalámparas,
presionar la bombilla, girarla hacia la izquierda y extraerla.
Lámparas cilíndricas (tipo C): para extraerlas, soltarlas de sus
respectivos contactos.
Lámparas halógenas (tipo D): para quitar la lámpara, girar el conector y
extraerlo.
Lámparas halógenas (tipo E): para extraer la lámpara girarla hacia la
izquierda.
Lámparas de descarga de gas Xenón (tipo F): para extraer la lámpara,
acudir a la Red de Asistencia Alfa Romeo.
131
Page 134 of 208

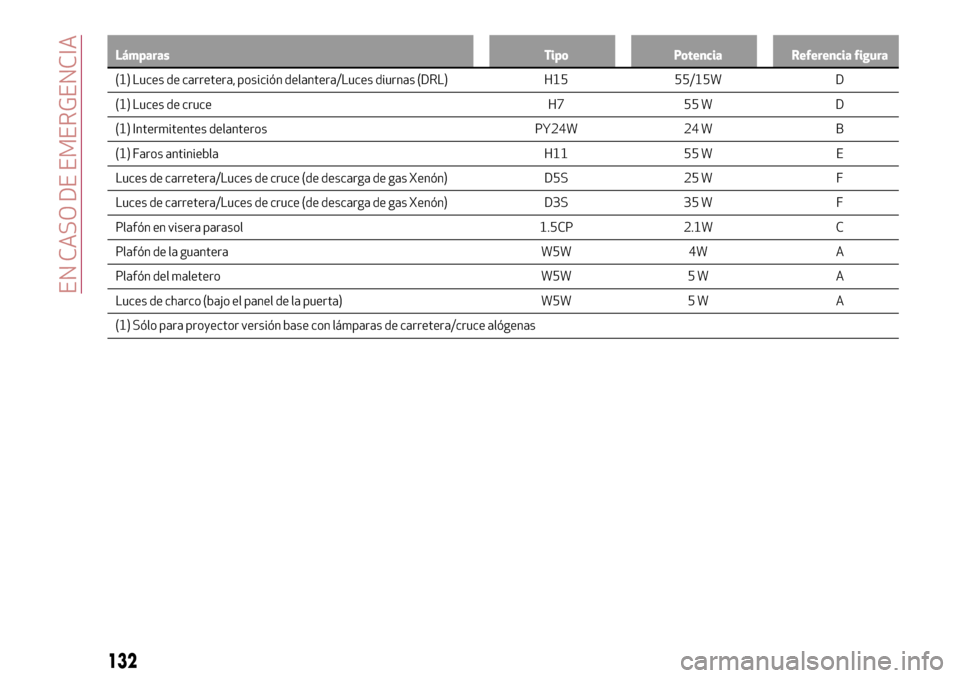

Lámparas Tipo Potencia Referencia figura
(1) Luces de carretera, posición delantera/Luces diurnas (DRL) H15 55/15W D
(1) Luces
de cruce H7 55 W D
(1) Intermitentes delanteros PY24W 24 W B
(1) Faros antiniebla H11 55 W E
Luces de carretera/Luces de cruce (de descarga de gas Xenón) D5S 25 W F
Luces de carretera/Luces de cruce (de descarga de gas Xenón) D3S 35 W F
Plafón en visera parasol 1.5CP 2.1W C
Plafón de la guantera W5W 4W A
Plafón del maletero W5W 5 W A
Luces de charco (bajo el panel de la puerta) W5W 5 W A
(1) Sólo para proyector versión base con lámparas de carretera/cruce alógenas
132
EN CASO DE EMERGENCIA
Page 135 of 208

SUSTITUCIÓN DE UNA LÁMPARA
EXTERIOR
ADVERTENCIA Realizar la operación de
sustitución de la lámpara sólo con el
motor apagado. Asegurarse también de
que el motor esté frío, para evitar
quemaduras.
Grupo óptico delantero con luces de
carretera/cruce halógenas
Luces de cruce
Para sustituir las bombillas de estas
luces, haga lo siguiente:

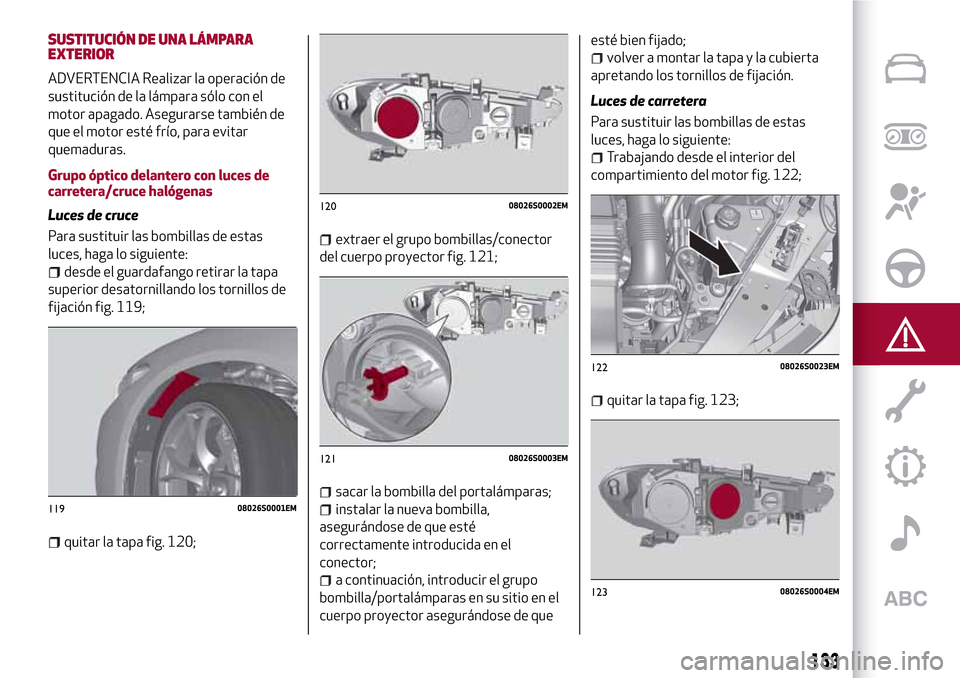

desde el guardafango retirar la tapa
superior desatornillando los tornillos de
fijación fig. 119;
quitar la tapa fig. 120;
extraer el grupo bombillas/conector
del cuerpo proyector fig. 121;
sacar la bombilla del portalámparas;
instalar la nueva bombilla,
asegurándose de que esté
correctamente introducida en el
conector;
a continuación, introducir el grupo
bombilla/portalámparas en su sitio en el
cuerpo proyector asegurándose de queesté bien fijado;
volver a montar la tapa y la cubierta
apretando los tornillos de fijación.
Luces de carretera
Para sustituir las bombillas de estas
luces, haga lo siguiente:
Trabajando desde el interior del
compartimiento del motor fig. 122;
quitar la tapa fig. 123;
11908026S0001EM
12008026S0002EM
12108026S0003EM
12208026S0023EM
12308026S0004EM
133
Page 136 of 208

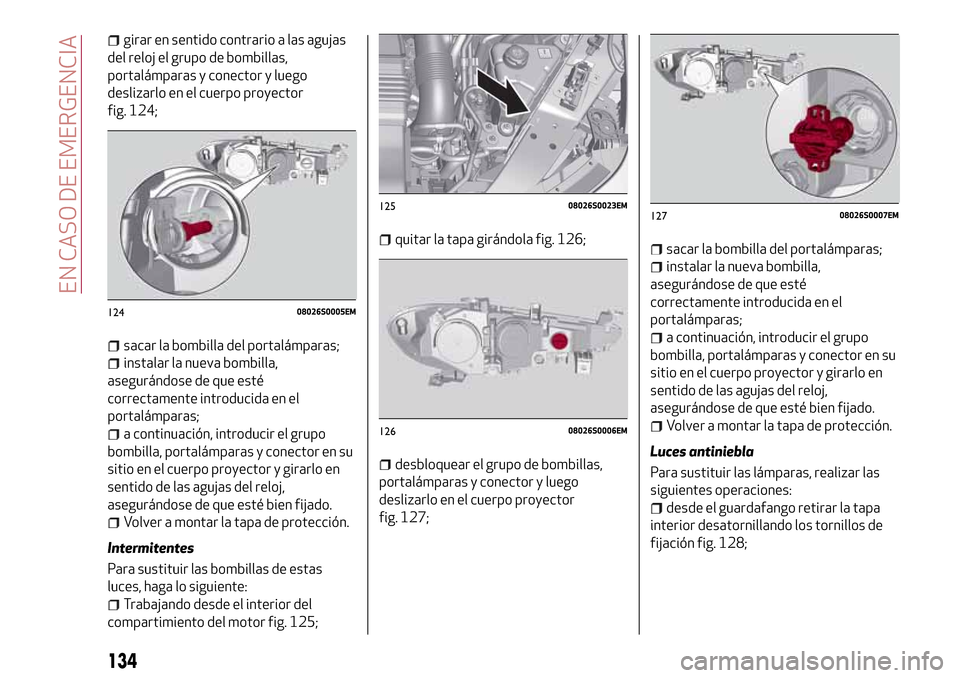

girar en sentido contrario a las agujas
del reloj el grupo de bombillas,
portalámparas y conector y luego
deslizarlo en el cuerpo proyector
fig. 124;
sacar la bombilla del portalámparas;
instalar la nueva bombilla,
asegurándose de que esté
correctamente introducida en el
portalámparas;
a continuación, introducir el grupo
bombilla, portalámparas y conector en su
sitio en el cuerpo proyector y girarlo en
sentido de las agujas del reloj,
asegurándose de que esté bien fijado.
Volver a montar la tapa de protección.
Intermitentes
Para sustituir las bombillas de estas
luces, haga lo siguiente:
Trabajando desde el interior del
compartimiento del motor fig. 125;
quitar la tapa girándola fig. 126;
desbloquear el grupo de bombillas,
portalámparas y conector y luego
deslizarlo en el cuerpo proyector
fig. 127;
sacar la bombilla del portalámparas;
instalar la nueva bombilla,
asegurándose de que esté
correctamente introducida en el
portalámparas;
a continuación, introducir el grupo
bombilla, portalámparas y conector en su
sitio en el cuerpo proyector y girarlo en
sentido de las agujas del reloj,
asegurándose de que esté bien fijado.
Volver a montar la tapa de protección.
Luces antiniebla
Para sustituir las lámparas, realizar las
siguientes operaciones:
desde el guardafango retirar la tapa
interior desatornillando los tornillos de
fijación fig. 128;
12408026S0005EM
12508026S0023EM
12608026S0006EM
12708026S0007EM
134
EN CASO DE EMERGENCIA
Page 137 of 208

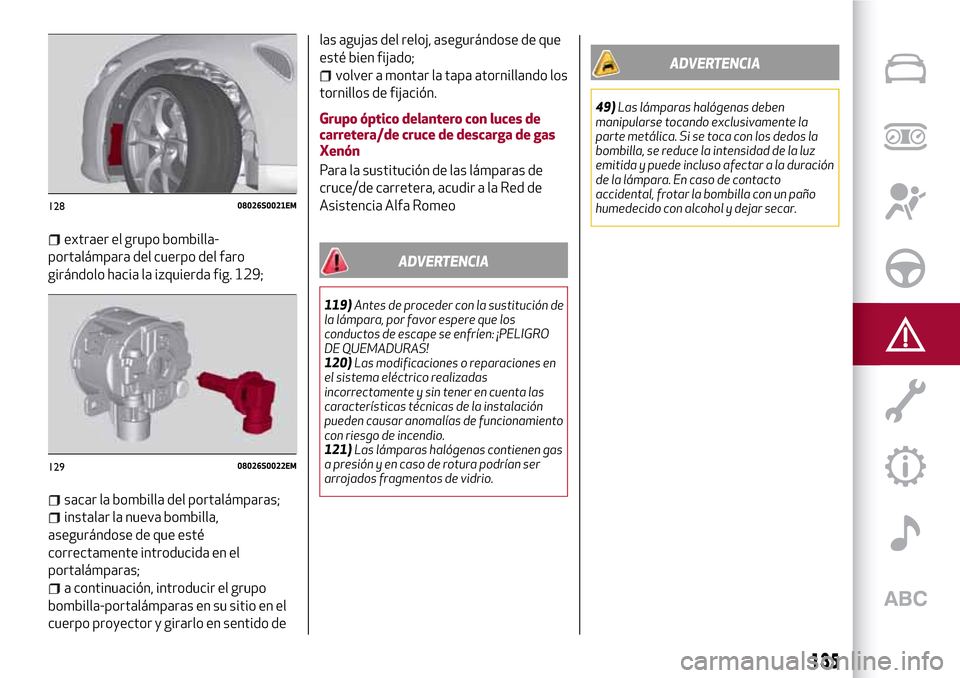

extraer el grupo bombilla-
portalámpara del cuerpo del faro
girándolo hacia la izquierda fig. 129;
sacar la bombilla del portalámparas;
instalar la nueva bombilla,
asegurándose de que esté
correctamente introducida en el
portalámparas;
a continuación, introducir el grupo
bombilla-portalámparas en su sitio en el
cuerpo proyector y girarlo en sentido delas agujas del reloj, asegurándose de que
esté bien fijado;
volver a montar la tapa atornillando los
tornillos de fijación.
Grupo óptico delantero con luces de
carretera/de cruce de descarga de gas
Xenón
Para la sustitución de las lámparas de
cruce/de carretera, acudir a la Red de
Asistencia Alfa Romeo
ADVERTENCIA
119)Antes de proceder con la sustitución de
la lámpara, por favor espere que los
conductos de escape se enfríen: ¡PELIGRO
DE QUEMADURAS!
120)Las modificaciones o reparaciones en
el sistema eléctrico realizadas
incorrectamente y sin tener en cuenta las
características técnicas de la instalación
pueden causar anomalías de funcionamiento
con riesgo de incendio.
121)Las lámparas halógenas contienen gas
a presión y en caso de rotura podrían ser
arrojados fragmentos de vidrio.
ADVERTENCIA
49)Las lámparas halógenas deben
manipularse tocando exclusivamente la
parte metálica. Si se toca con los dedos la
bombilla, se reduce la intensidad de la luz
emitida y puede incluso afectar a la duración
de la lámpara. En caso de contacto
accidental, frotar la bombilla con un paño
humedecido con alcohol y dejar secar.
12808026S0021EM
12908026S0022EM
135
Page 138 of 208

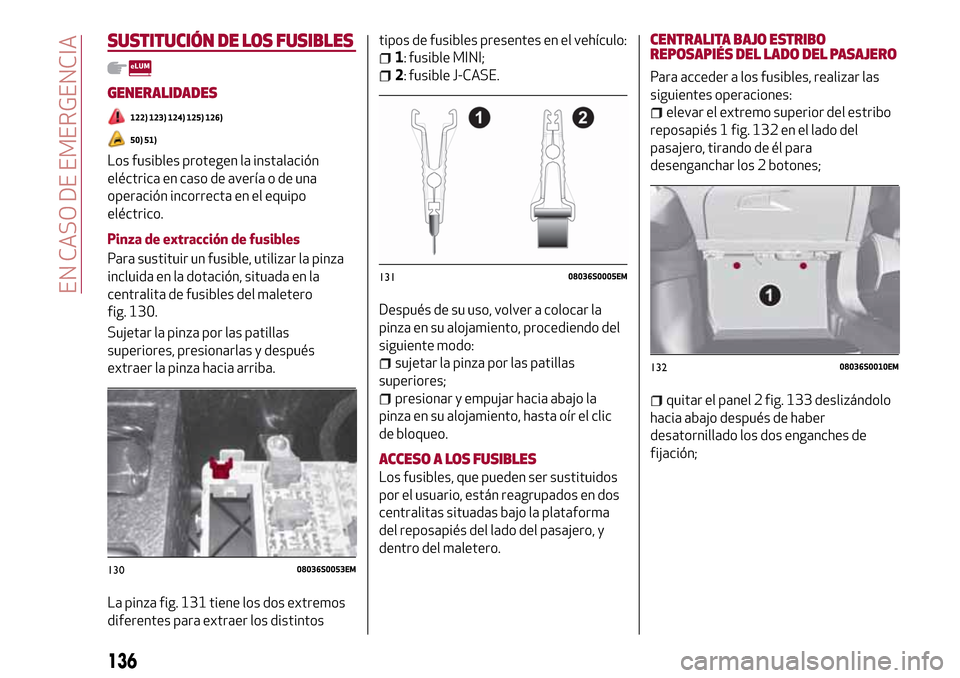

SUSTITUCIÓN DE LOS FUSIBLES
GENERALIDADES
122) 123) 124) 125) 126)
50) 51)
Los fusibles protegen la instalación
eléctrica en caso de avería o de una
operación incorrecta en el equipo
eléctrico.
Pinza de extracción de fusibles
Para sustituir un fusible, utilizar la pinza
incluida en la dotación, situada en la
centralita de fusibles del maletero
fig. 130.
Sujetar la pinza por las patillas
superiores, presionarlas y después
extraer la pinza hacia arriba.
La pinza fig. 131 tiene los dos extremos
diferentes para extraer los distintostipos de fusibles presentes en el vehículo:
1: fusible MINI;
2: fusible J-CASE.
Después de su uso, volver a colocar la
pinza en su alojamiento, procediendo del
siguiente modo:
sujetar la pinza por las patillas
superiores;
presionar y empujar hacia abajo la
pinza en su alojamiento, hasta oír el clic
de bloqueo.
ACCESO A LOS FUSIBLES
Los fusibles, que pueden ser sustituidos
por el usuario, están reagrupados en dos
centralitas situadas bajo la plataforma
del reposapiés del lado del pasajero, y
dentro del maletero.
CENTRALITA BAJO ESTRIBO
REPOSAPIÉS DEL LADO DEL PASAJERO
Para acceder a los fusibles, realizar las
siguientes operaciones:
elevar el extremo superior del estribo
reposapiés 1 fig. 132 en el lado del
pasajero, tirando de él para
desenganchar los 2 botones;
quitar el panel 2 fig. 133 deslizándolo
hacia abajo después de haber
desatornillado los dos enganches de
fijación;
13008036S0053EM
13108036S0005EM
13208036S0010EM
136
EN CASO DE EMERGENCIA
Page 139 of 208

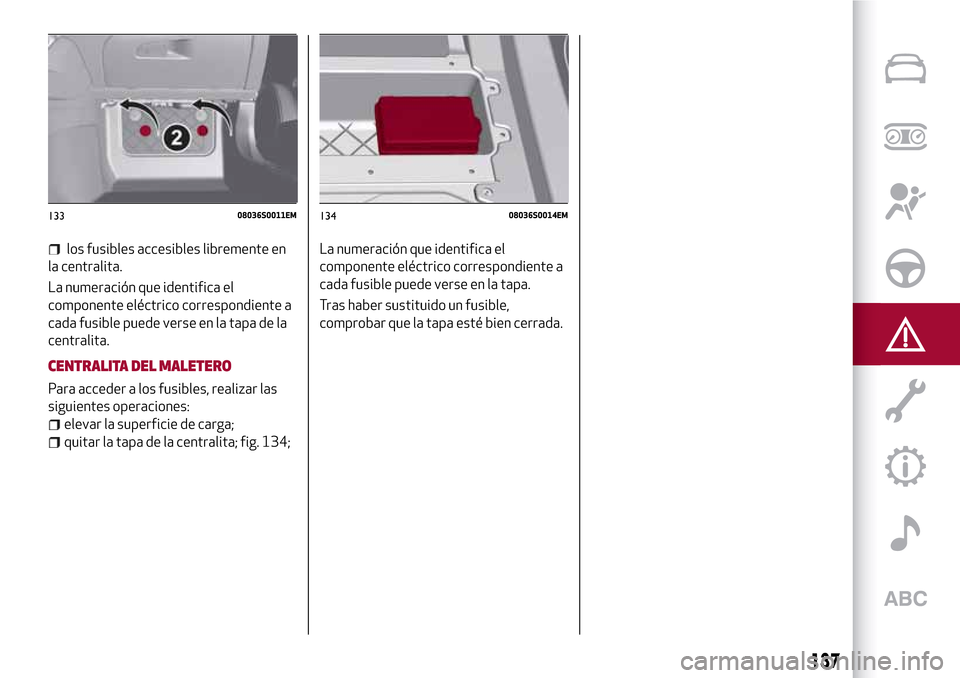

los fusibles accesibles libremente en
la centralita.
La numeración que identifica el
componente eléctrico correspondiente a
cada fusible puede verse en la tapa de la
centralita.
CENTRALITA DEL MALETERO
Para acceder a los fusibles, realizar las
siguientes operaciones:
elevar la superficie de carga;
quitar la tapa de la centralita; fig. 134;La numeración que identifica el
componente eléctrico correspondiente a
cada fusible puede verse en la tapa.
Tras haber sustituido un fusible,
comprobar que la tapa esté bien cerrada.
13308036S0011EM13408036S0014EM
137
Page 140 of 208

CENTRALITA BAJO ESTRIBO REPOSAPIÉS DEL LADO DEL PASAJERO
FUNCIÓNFUSIBLEAMPERIO
Elevalunas eléctrico delantero (lado conductor) F3325
Elevalunas eléctrico delantero (lado pasajero) F3425
Alimentación
del sistema Connect, Climatizador, Alarma, Plegado
eléctrico de los espejos retrovisores exteriores, Sistema EOBD,
Puerto USB F36
15
Dispositivo Safe Lock (Desbloqueo de puertas del lado del
conductor - donde esté presente), Desbloqueo de puertas, Cierre
centralizado F38
20
13508036S0013EM
138
EN CASO DE EMERGENCIA
18-4-2016 9:23 Pagina 138
