Page 171 of 208

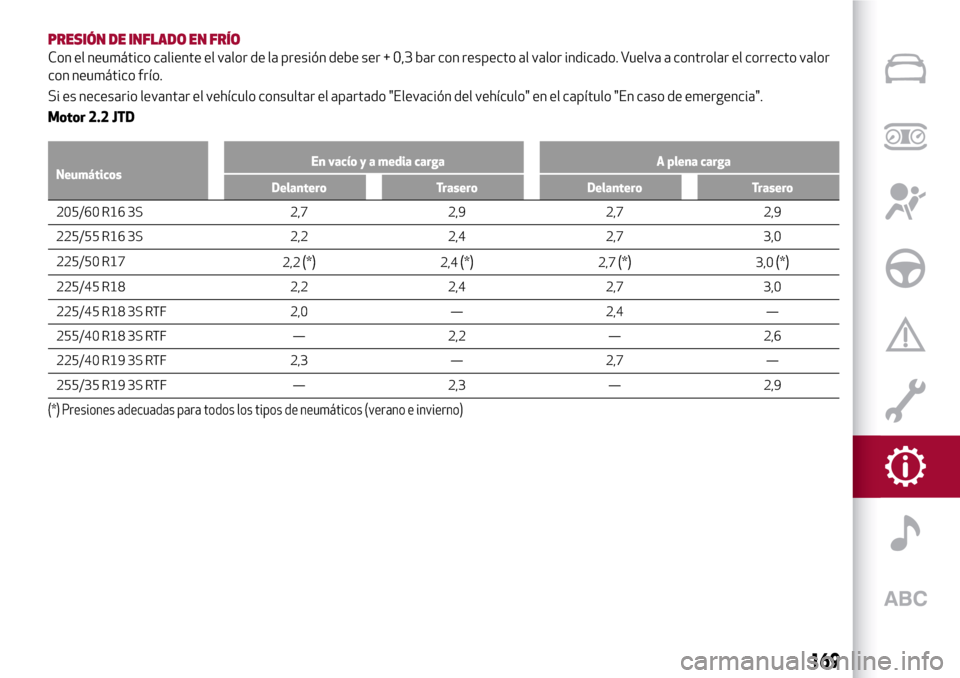

PRESIÓN DE INFLADO EN FRÍO
Con el neumático caliente el valor de la presión debe ser + 0,3 bar con respecto al valor indicado. Vuelva a controlar el correcto valor
con neumático frío.
Si es necesario levantar el vehículo consultar el apartado "Elevación del vehículo" en el capítulo "En caso de emergencia".
Motor 2.2 JTD
NeumáticosEn vacío y a media carga A plena carga
Delantero Trasero Delantero Trasero
205/60 R16 3S 2,7 2,9 2,7 2,9
225/55
R163S 2,2 2,4 2,7 3,0
225/50 R17
2,2
(*)2,4(*)2,7(*)3,0(*)
225/45 R18 2,2 2,4 2,7 3,0
225/45 R18 3S RTF 2,0 — 2,4 —
255/40 R18 3S RTF — 2,2 — 2,6
225/40 R19 3S RTF 2,3 — 2,7 —
255/35 R19 3S RTF — 2,3 — 2,9
(*) Presiones adecuadas para todos los tipos de neumáticos (verano e invierno)
169
Page 172 of 208

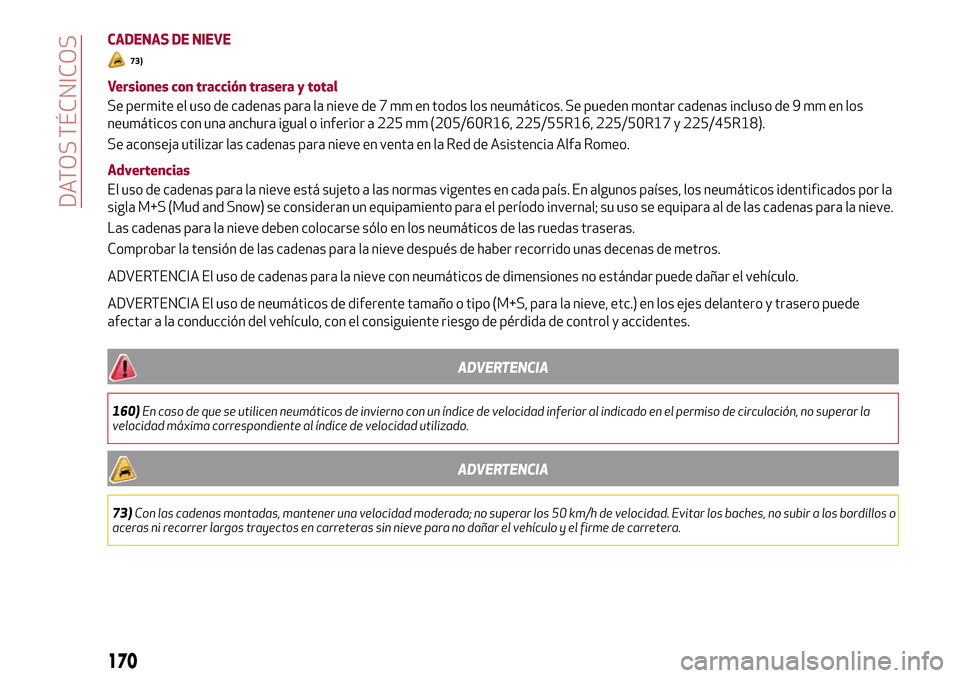

CADENAS DE NIEVE
73)
Versiones con tracción trasera y total
Se permite el uso de cadenas para la nieve de 7 mm en todos los neumáticos. Se pueden montar cadenas incluso de 9 mm en los
neumáticos con una anchura igual o inferior a 225 mm (205/60R16, 225/55R16, 225/50R17 y 225/45R18).
Se aconseja utilizar las cadenas para nieve en venta en la Red de Asistencia Alfa Romeo.
Advertencias
El uso de cadenas para la nieve está sujeto a las normas vigentes en cada país. En algunos países, los neumáticos identificados por la
sigla M+S (Mud and Snow) se consideran un equipamiento para el período invernal; su uso se equipara al de las cadenas para la nieve.
Las cadenas para la nieve deben colocarse sólo en los neumáticos de las ruedas traseras.
Comprobar la tensión de las cadenas para la nieve después de haber recorrido unas decenas de metros.
ADVERTENCIA El uso de cadenas para la nieve con neumáticos de dimensiones no estándar puede dañar el vehículo.
ADVERTENCIA El uso de neumáticos de diferente tamaño o tipo (M+S, para la nieve, etc.) en los ejes delantero y trasero puede
afectar a la conducción del vehículo, con el consiguiente riesgo de pérdida de control y accidentes.
ADVERTENCIA
160)En caso de que se utilicen neumáticos de invierno con un índice de velocidad inferior al indicado en el permiso de circulación, no superar la
velocidad máxima correspondiente al índice de velocidad utilizado.
ADVERTENCIA
73)Con las cadenas montadas, mantener una velocidad moderada; no superar los 50 km/h de velocidad. Evitar los baches, no subir a los bordillos o
aceras ni recorrer largos trayectos en carreteras sin nieve para no dañar el vehículo y el firme de carretera.
170
DATOS TÉCNICOS
Page 173 of 208

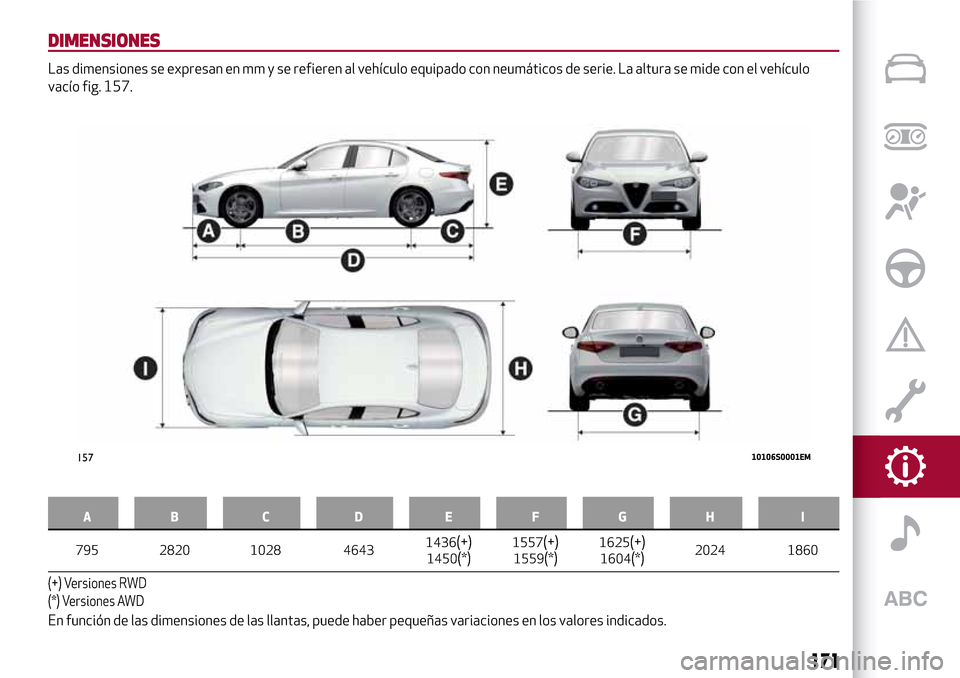

DIMENSIONES
Las dimensiones se expresan en mm y se refieren al vehículo equipado con neumáticos de serie. La altura se mide con el vehículo
vacío fig. 157.
AB C D EFGH I
795 2820 1028 46431436(+)1450(*)1557(+)1559(*)1625(+)1604(*)2024 1860
(+) Versiones RWD
(*) Versiones AWD
En función de las dimensiones de las llantas, puede haber pequeñas variaciones en los valores indicados.
15710106S0001EM
171
Page 174 of 208

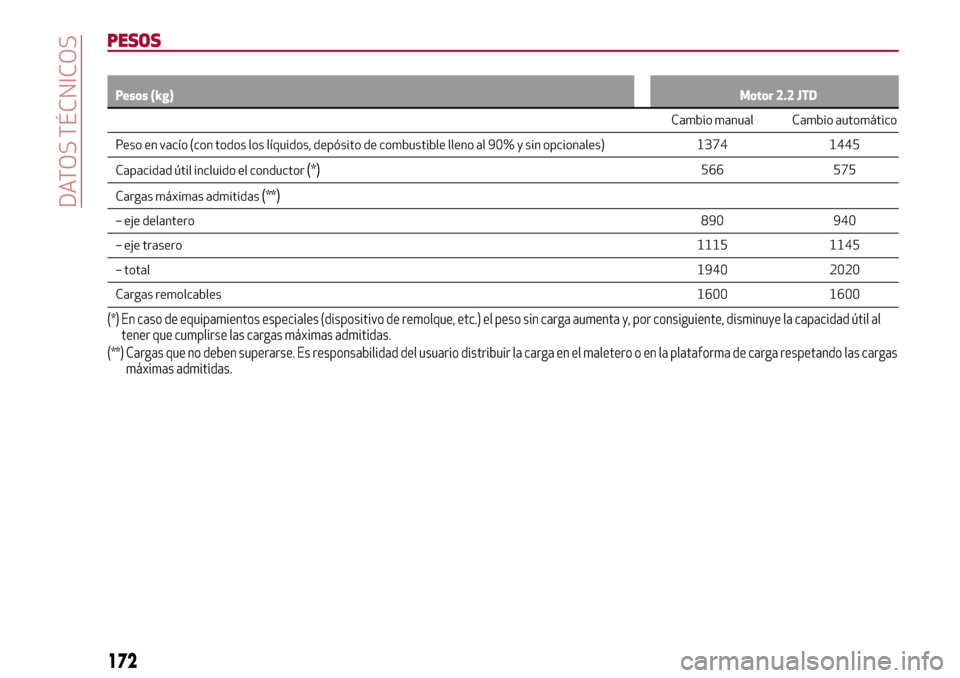

PESOS
Pesos (kg)Motor 2.2 JTD
Cambio manual Cambio automático
Peso en vacío (con todos los líquidos, depósito de combustible lleno al 90% y sin opcionales) 1374 1445
Capacidad útil incluido el conductor(*)566
Cargas máximas admitidas(**)
– eje delantero 890 940
– eje trasero 1115 1145
– total 1940 2020
Cargas remolcables 1600 1600
(*) En caso de equipamientos especiales (dispositivo de remolque, etc.) el peso sin carga aumenta y, por consiguiente, disminuye la capacidad útil al tener que cumplirse las cargas máximas admitidas.
(**) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero o en la plataforma de carga respetando las cargas máximas admitidas.
172
DATOS TÉCNICOS
575
Page 175 of 208

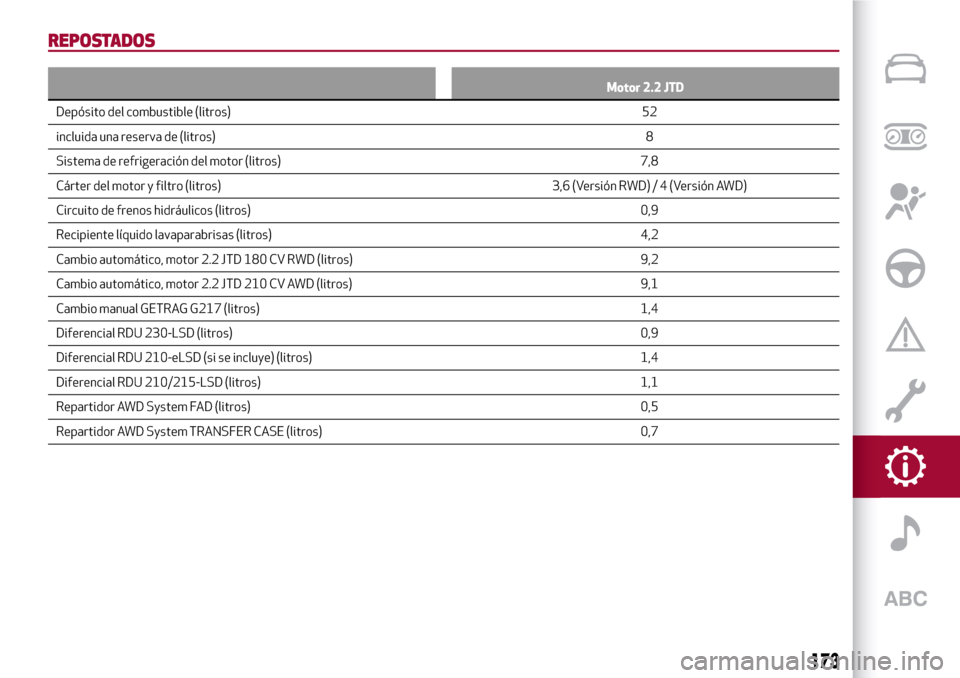

REPOSTADOS
Motor 2.2 JTD
Depósito del combustible (litros) 52
incluida una
reserva de (litros)8
Sistema de refrigeración del motor (litros) 7,8
Cárter del motor y filtro (litros) 3,6 (Versión RWD)/4(Versión AWD)
Circuito de frenos hidráulicos (litros) 0,9
Recipiente líquido lavaparabrisas (litros) 4,2
Cambio automático, motor 2.2 JTD 180 CV RWD (litros) 9,2
Cambio automático, motor 2.2 JTD 210 CV AWD (litros) 9,1
Cambio manual GETRAG G217 (litros) 1,4
Diferencial RDU 230-LSD (litros) 0,9
Diferencial RDU 210-eLSD (si se incluye) (litros) 1,4
Diferencial RDU 210/215-LSD (litros) 1,1
Repartidor AWD System FAD (litros) 0,5
Repartidor AWD System TRANSFER CASE (litros) 0,7
173
Page 176 of 208

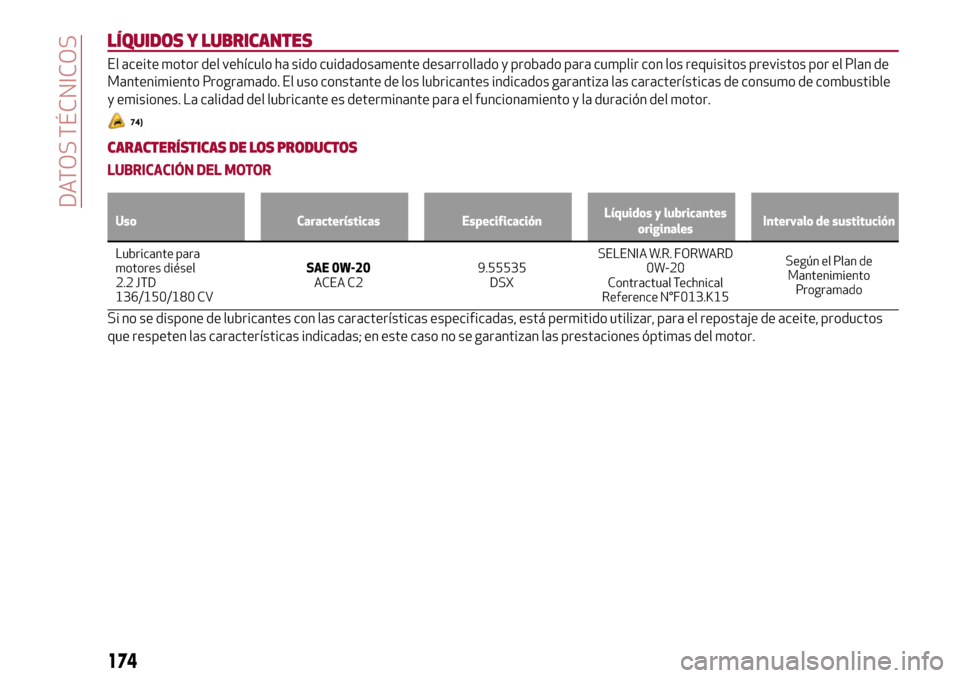

LÍQUIDOS Y LUBRICANTES
El aceite motor del vehículo ha sido cuidadosamente desarrollado y probado para cumplir con los requisitos previstos por el Plan de
Mantenimiento Programado. El uso constante de los lubricantes indicados garantiza las características de consumo de combustible
y emisiones. La calidad del lubricante es determinante para el funcionamiento y la duración del motor.
74)
CARACTERÍSTICAS DE LOS PRODUCTOS
LUBRICACIÓN DEL MOTOR
Uso Características EspecificaciónLíquidos y lubricantes
originalesIntervalo de sustitución
Lubricante para
motores diésel
2.2 JTD
136/150/180 CVSAE 0W-20
ACEA C29.55535
DSXSELENIA W.R. FORWARD
0W-20
Contractual Technical
Reference N°F013.K15Según el Plan de
Mantenimiento
Programado
Si no se dispone de lubricantes con las características especificadas, está permitido utilizar, para el repostaje de aceite, productos
que respeten las características indicadas; en este caso no se garantizan las prestaciones óptimas del motor.
174
DATOS TÉCNICOS
Page 177 of 208

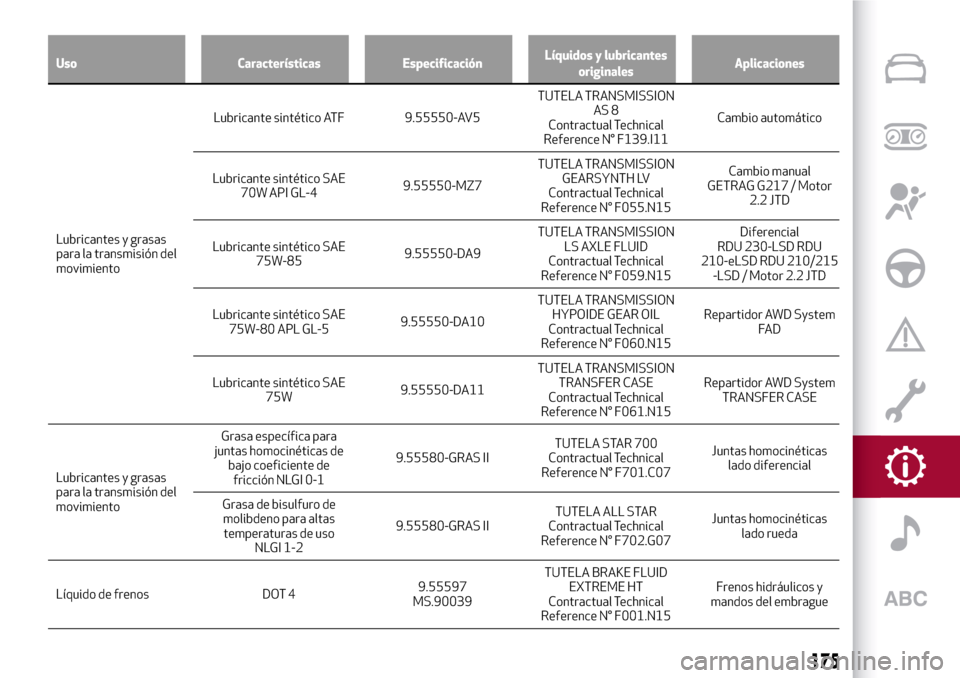

Uso Características EspecificaciónLíquidos y lubricantes
originalesAplicaciones
Lubricantes y grasas
para la
transmisión del
movimientoLubricante sintético ATF 9.55550-AV5TUTELA TRANSMISSION
AS 8
Contractual Technical
Reference N° F139.I11Cambio automático
Lubricante sintético SAE
70W API GL-49.55550-MZ7TUTELA TRANSMISSION
GEARSYNTH LV
Contractual Technical
Reference N° F055.N15Cambio manual
GETRAG G217 / Motor
2.2 JTD
Lubricante sintético SAE
75W-859.55550-DA9TUTELA TRANSMISSION
LS AXLE FLUID
Contractual Technical
Reference N° F059.N15Diferencial
RDU 230-LSD RDU
210-eLSD RDU 210/215
-LSD / Motor 2.2 JTD
Lubricante sintético SAE
75W-80 APL GL-59.55550-DA10TUTELA TRANSMISSION
HYPOIDE GEAR OIL
Contractual Technical
Reference N° F060.N15Repartidor AWD System
FA D
Lubricante sintético SAE
75W9.55550-DA11TUTELA TRANSMISSION
TRANSFER CASE
Contractual Technical
Reference N° F061.N15Repartidor AWD System
TRANSFER CASE
Lubricantes y grasas
para la transmisión del
movimientoGrasa específica para
juntas homocinéticas de
bajo coeficiente de
fricción NLGI 0-19.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Juntas homocinéticas
lado diferencial
Grasa de bisulfuro de
molibdeno para altas
temperaturas de uso
NLGI 1-29.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Juntas homocinéticas
lado rueda
Líquido de frenos DOT 49.55597
MS.90039TUTELA BRAKE FLUID
EXTREME HT
Contractual Technical
Reference N° F001.N15Frenos hidráulicos y
mandos del embrague
175
Page 178 of 208

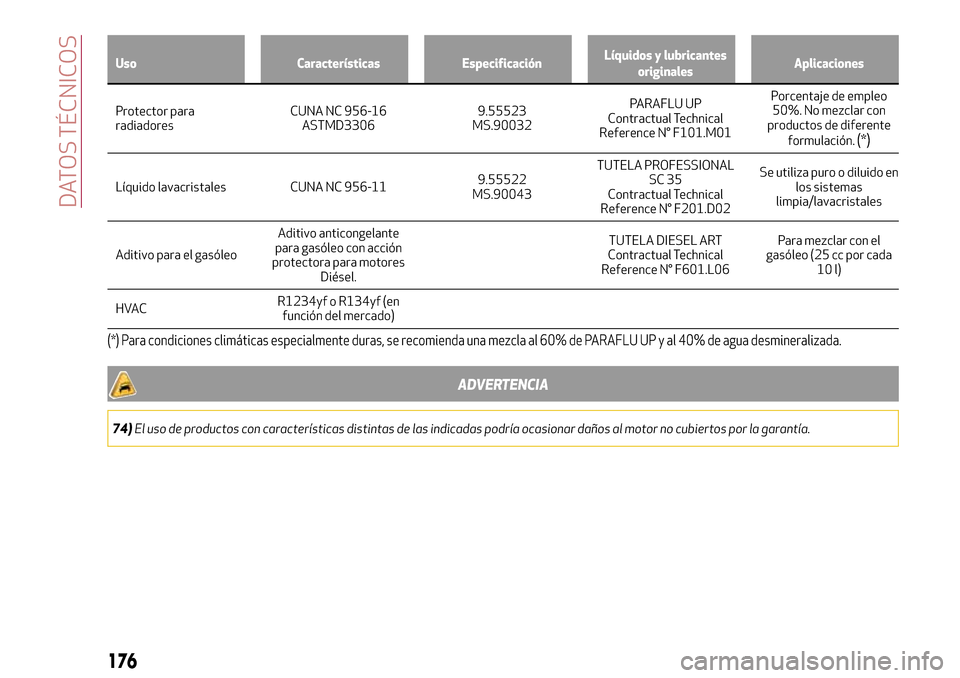

Uso Características EspecificaciónLíquidos y lubricantes
originalesAplicaciones
Protector para
radiadoresCUNA NC
956-16
ASTMD33069.55523
MS.90032PARAFLU UP
Contractual Technical
Reference N° F101.M01Porcentaje de empleo
50%. No mezclar con
productos de diferente
formulación.
(*)
Líquido lavacristales CUNA NC 956-119.55522
MS.90043TUTELA PROFESSIONAL
SC 35
Contractual Technical
Reference N° F201.D02Se utiliza puro o diluido en
los sistemas
limpia/lavacristales
Aditivo para el gasóleoAditivo anticongelante
para gasóleo con acción
protectora para motores
Diésel.TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Para mezclar con el
gasóleo (25 cc por cada
10 l)
HVACR1234yf o R134yf (en
función del mercado)
(*) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% de PARAFLU UP y al 40% de agua desmineralizada.
ADVERTENCIA
74)El uso de productos con características distintas de las indicadas podría ocasionar daños al motor no cubiertos por la garantía.
176
DATOS TÉCNICOS
Page 179 of 208

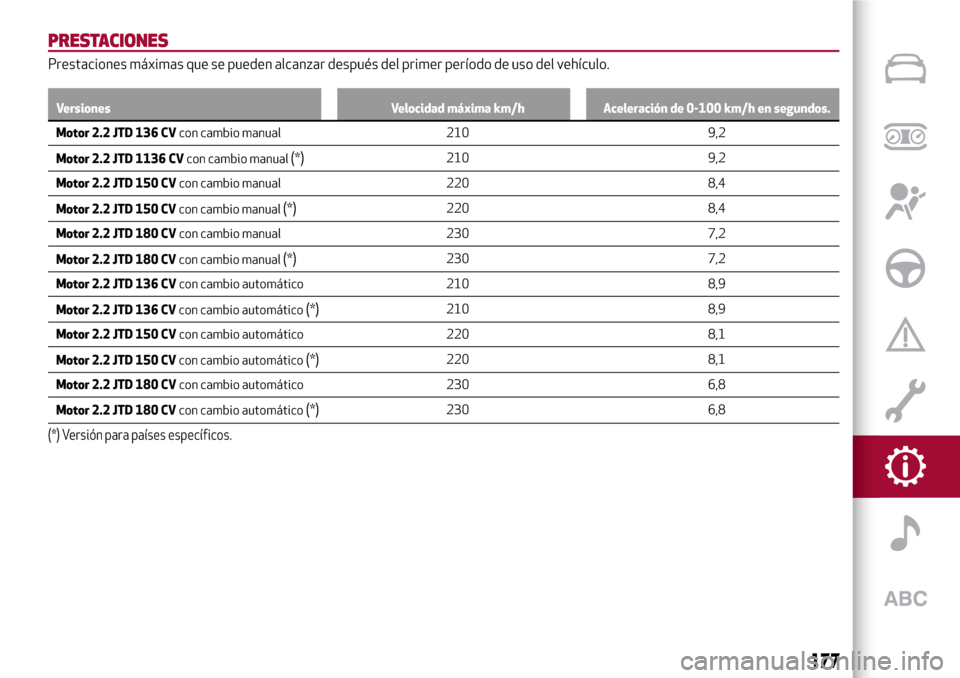

PRESTACIONES
Prestaciones máximas que se pueden alcanzar después del primer período de uso del vehículo.
Versiones Velocidad máxima km/h Aceleración de 0-100 km/h en segundos.
Motor 2.2 JTD 136 CVcon cambio manual 210 9,2
Motor 2.2 JTD 1136 CVcon cambio manual
(*)210 9,2
Motor 2.2 JTD 150 CVcon cambio manual 220 8,4
Motor 2.2 JTD 150 CVcon cambio manual
(*)220 8,4
Motor 2.2 JTD 180 CVcon cambio manual 230 7,2
Motor 2.2 JTD 180 CVcon cambio manual
(*)230 7,2
Motor 2.2 JTD 136 CVcon cambio automático 210 8,9
Motor 2.2 JTD 136 CVcon cambio automático
(*)210 8,9
Motor 2.2 JTD 150 CVcon cambio automático 220 8,1
Motor 2.2 JTD 150 CVcon cambio automático
(*)220 8,1
Motor 2.2 JTD 180 CVcon cambio automático 230 6,8
Motor 2.2 JTD 180 CVcon cambio automático
(*)230 6,8
(*) Versión para países específicos.
177
Page 180 of 208

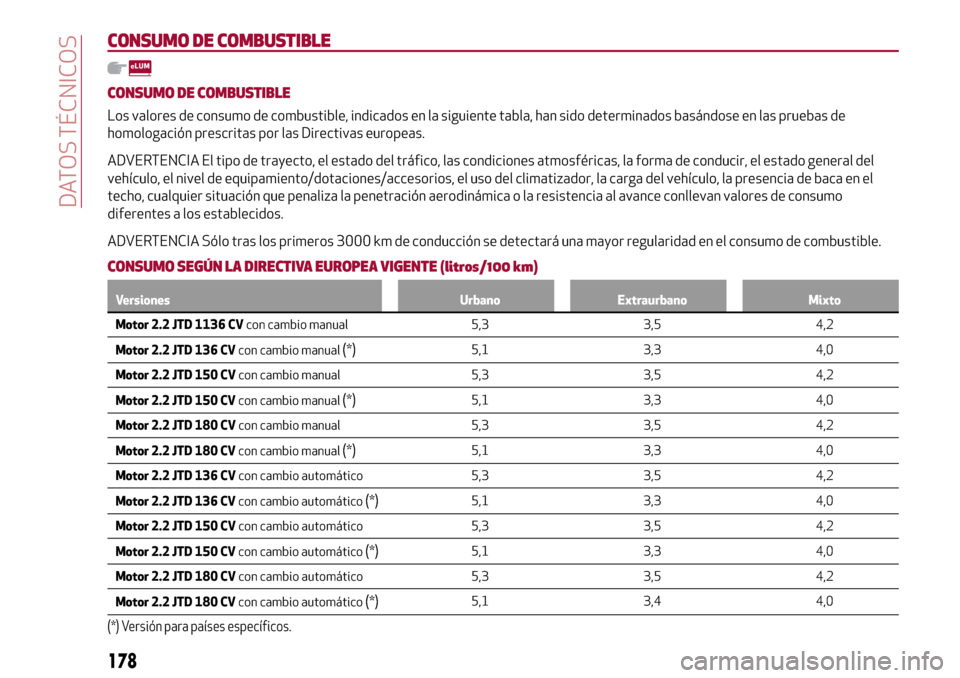

CONSUMO DE COMBUSTIBLE
CONSUMO DE COMBUSTIBLE
Los valores de consumo de combustible, indicados en la siguiente tabla, han sido determinados basándose en las pruebas de
homologación prescritas por las Directivas europeas.
ADVERTENCIA El tipo de trayecto, el estado del tráfico, las condiciones atmosféricas, la forma de conducir, el estado general del
vehículo, el nivel de equipamiento/dotaciones/accesorios, el uso del climatizador, la carga del vehículo, la presencia de baca en el
techo, cualquier situación que penaliza la penetración aerodinámica o la resistencia al avance conllevan valores de consumo
diferentes a los establecidos.
ADVERTENCIA Sólo tras los primeros 3000 km de conducción se detectará una mayor regularidad en el consumo de combustible.
CONSUMO SEGÚN LA DIRECTIVA EUROPEA VIGENTE (litros/100 km)
Versiones Urbano Extraurbano Mixto
Motor 2.2 JTD 1136 CVcon cambio manual 5,3 3,5 4,2
Motor 2.2 JTD 136 CVcon cambio manual
(*)5,1 3,3 4,0
Motor 2.2 JTD 150 CVcon cambio manual 5,3 3,5 4,2
Motor 2.2 JTD 150 CVcon cambio manual
(*)5,1 3,3 4,0
Motor 2.2 JTD 180 CVcon cambio manual 5,3 3,5 4,2
Motor 2.2 JTD 180 CVcon cambio manual
(*)5,1 3,3 4,0
Motor 2.2 JTD 136 CVcon cambio automático 5,3 3,5 4,2
Motor 2.2 JTD 136 CVcon cambio automático
(*)5,1 3,3 4,0
Motor 2.2 JTD 150 CVcon cambio automático 5,3 3,5 4,2
Motor 2.2 JTD 150 CVcon cambio automático
(*)5,1 3,3 4,0
Motor 2.2 JTD 180 CVcon cambio automático 5,3 3,5 4,2
Motor 2.2 JTD 180 CVcon cambio automático
(*)5,1 3,4 4,0
(*) Versión para países específicos.
178
