Alfa Romeo Giulietta 2013 Brugs- og vedligeholdelsesvejledning (in Danish)

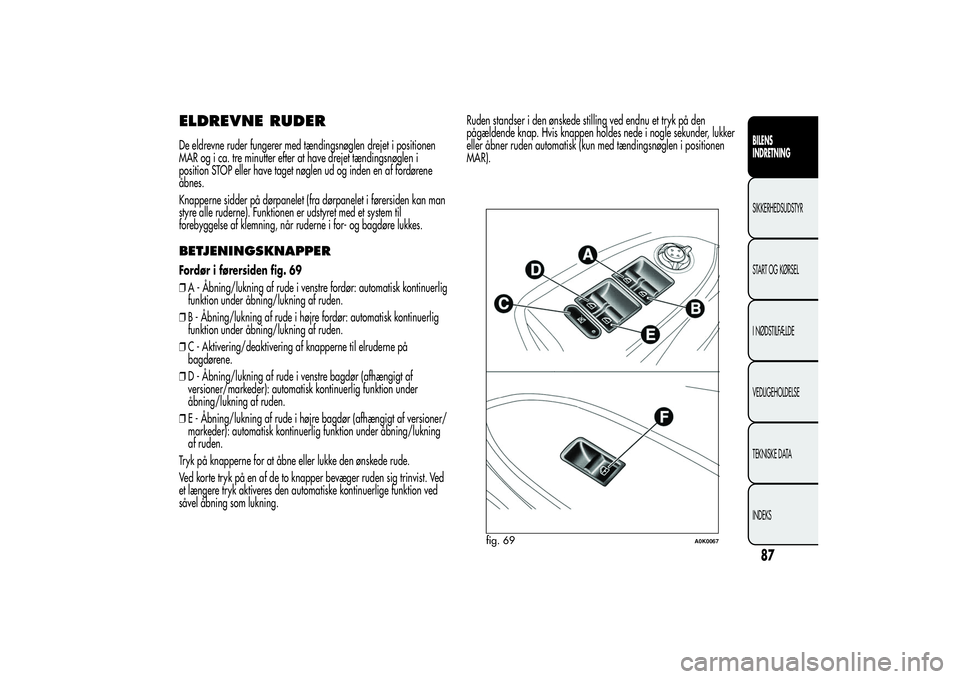

ELDREVNE RUDERDe eldrevne ruder fungerer med tændingsnøglen drejet i positionen
MAR og i ca. tre minutter efter at have drejet tændingsnøglen i
position STOP eller have taget nøglen ud og inden en af fordørene
åbnes.
Knapperne sidder på dørpanelet (fra dørpanelet i førersiden kan man
styre alle ruderne). Funktionen er udstyret med et system til
forebyggelse af klemning, når ruderne i for- og bagdøre lukkes.BETJENINGSKNAPPERFordør i førersiden fig. 69
❒A - Åbning/lukning af rude i venstre fordør: automatisk kontinuerlig
funktion under åbning/lukning af ruden.
❒B - Åbning/lukning af rude i højre fordør: automatisk kontinuerlig
funktion under åbning/lukning af ruden.
❒C - Aktivering/deaktivering af knapperne til elruderne på
bagdørene.
❒D - Åbning/lukning af rude i venstre bagdør (afhængigt af
versioner/markeder): automatisk kontinuerlig funktion under
åbning/lukning af ruden.
❒E - Åbning/lukning af rude i højre bagdør (afhængigt af versioner/
markeder): automatisk kontinuerlig funktion under åbning/lukning
af ruden.
Tryk på knapperne for at åbne eller lukke den ønskede rude.
Ved korte tryk på en af de to knapper bevæger ruden sig trinvist. Ved
et længere tryk aktiveres den automatiske kontinuerlige funktion ved
såvel åbning som lukning.Ruden standser i den ønskede stilling ved endnu et tryk på den
pågældende knap. Hvis knappen holdes nede i nogle sekunder, lukker
eller åbner ruden automatisk (kun med tændingsnøglen i positionen
MAR).
fig. 69
A0K0067
87BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

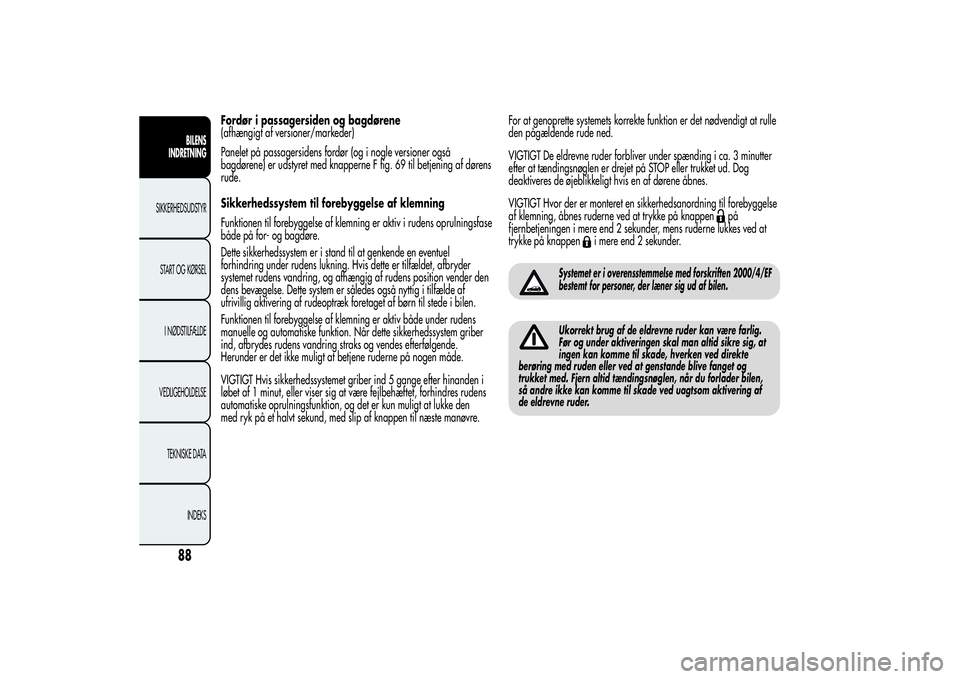

Fordør i passagersiden og bagdørene
(afhængigt af versioner/markeder)
Panelet på passagersidens fordør (og i nogle versioner også
bagdørene) er udstyret med knapperne F fig. 69 til betjening af dørens
rude.
Sikkerhedssystem til forebyggelse af klemning
Funktionen til forebyggelse af klemning er aktiv i rudens oprulningsfase
både på for- og bagdøre.
Dette sikkerhedssystem er i stand til at genkende en eventuel
forhindring under rudens lukning. Hvis dette er tilfældet, afbryder
systemet rudens vandring, og afhængig af rudens position vender den
dens bevægelse. Dette system er således også nyttig i tilfælde af
ufrivillig aktivering af rudeoptræk foretaget af børn til stede i bilen.
Funktionen til forebyggelse af klemning er aktiv både under rudens
manuelle og automatiske funktion. Når dette sikkerhedssystem griber
ind, afbrydes rudens vandring straks og vendes efterfølgende.
Herunder er det ikke muligt at betjene ruderne på nogen måde.
VIGTIGT Hvis sikkerhedssystemet griber ind 5 gange efter hinanden i
løbet af 1 minut, eller viser sig at være fejlbehæftet, forhindres rudens
automatiske oprulningsfunktion, og det er kun muligt at lukke den
med ryk på et halvt sekund, med slip af knappen til næste manøvre.For at genoprette systemets korrekte funktion er det nødvendigt at rulle
den pågældende rude ned.
VIGTIGT De eldrevne ruder forbliver under spænding i ca. 3 minutter
efter at tændingsnøglen er drejet på STOP eller trukket ud. Dog
deaktiveres de øjeblikkeligt hvis en af dørene åbnes.
VIGTIGT Hvor der er monteret en sikkerhedsanordning til forebyggelse
af klemning, åbnes ruderne ved at trykke på knappen
på
fjernbetjeningen i mere end 2 sekunder, mens ruderne lukkes ved at
trykke på knappen
i mere end 2 sekunder.
Systemet er i overensstemmelse med forskriften 2000/4/EF
bestemt for personer, der læner sig ud af bilen.Ukorrekt brug af de eldrevne ruder kan være farlig.
Før og under aktiveringen skal man altid sikre sig, at
ingen kan komme til skade, hverken ved direkte
berøring med ruden eller ved at genstande blive fanget og
trukket med. Fjern altid tændingsnøglen, når du forlader bilen,
så andre ikke kan komme til skade ved uagtsom aktivering af
de eldrevne ruder.
88BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

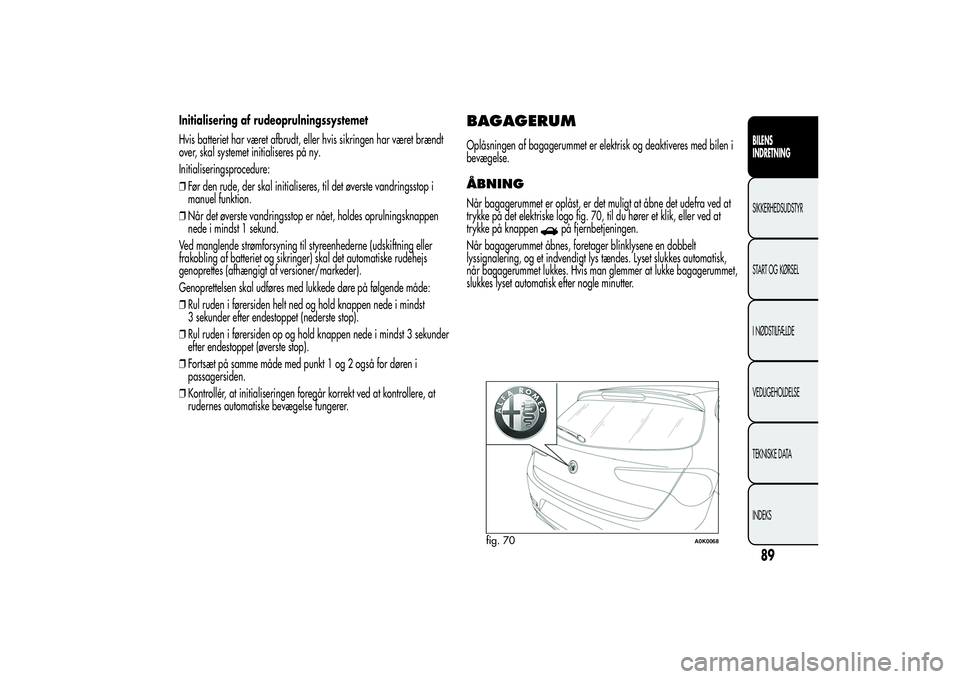

Initialisering af rudeoprulningssystemet
Hvis batteriet har været afbrudt, eller hvis sikringen har været brændt
over, skal systemet initialiseres på ny.
Initialiseringsprocedure:
❒Før den rude, der skal initialiseres, til det øverste vandringsstop i
manuel funktion.
❒Når det øverste vandringsstop er nået, holdes oprulningsknappen
nede i mindst 1 sekund.
Ved manglende strømforsyning til styreenhederne (udskiftning eller
frakobling af batteriet og sikringer) skal det automatiske rudehejs
genoprettes (afhængigt af versioner/markeder).
Genoprettelsen skal udføres med lukkede døre på følgende måde:
❒Rul ruden i førersiden helt ned og hold knappen nede i mindst
3 sekunder efter endestoppet (nederste stop).
❒Rul ruden i førersiden op og hold knappen nede i mindst 3 sekunder
efter endestoppet (øverste stop).
❒Fortsæt på samme måde med punkt 1 og 2 også for døren i
passagersiden.
❒Kontrollér, at initialiseringen foregår korrekt ved at kontrollere, at
rudernes automatiske bevægelse fungerer.
BAGAGERUMOplåsningen af bagagerummet er elektrisk og deaktiveres med bilen i
bevægelse.ÅBNINGNår bagagerummet er oplåst, er det muligt at åbne det udefra ved at
trykke på det elektriske logo fig. 70, til du hører et klik, eller ved at
trykke på knappen
på fjernbetjeningen.
Når bagagerummet åbnes, foretager blinklysene en dobbelt
lyssignalering, og et indvendigt lys tændes. Lyset slukkes automatisk,
når bagagerummet lukkes. Hvis man glemmer at lukke bagagerummet,
slukkes lyset automatisk efter nogle minutter.
fig. 70
A0K0068
89BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

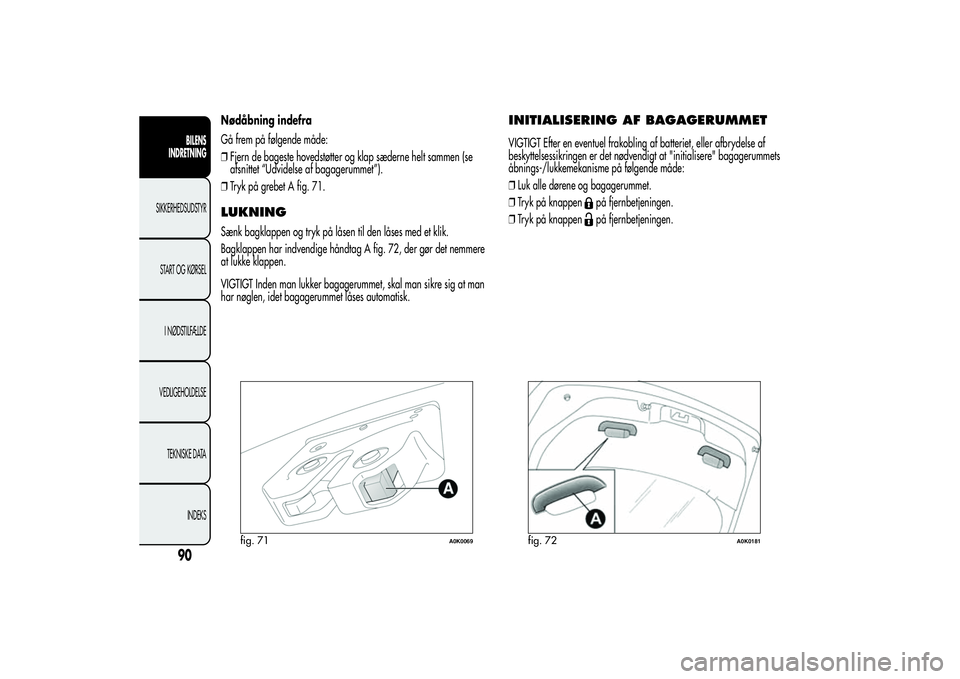

Nødåbning indefra
Gå frem på følgende måde:
❒Fjern de bageste hovedstøtter og klap sæderne helt sammen (se
afsnittet “Udvidelse af bagagerummet”).
❒Tryk på grebet A fig. 71.LUKNINGSænk bagklappen og tryk på låsen til den låses med et klik.
Bagklappen har indvendige håndtag A fig. 72, der gør det nemmere
at lukke klappen.
VIGTIGT Inden man lukker bagagerummet, skal man sikre sig at man
har nøglen, idet bagagerummet låses automatisk.
INITIALISERING AF BAGAGERUMMETVIGTIGT Efter en eventuel frakobling af batteriet, eller afbrydelse af
beskyttelsessikringen er det nødvendigt at "initialisere" bagagerummets
åbnings-/lukkemekanisme på følgende måde:
❒Luk alle dørene og bagagerummet.
❒Tryk på knappen
på fjernbetjeningen.
❒Tryk på knappenpå fjernbetjeningen.
fig. 71
A0K0069
fig. 72
A0K0181
90BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

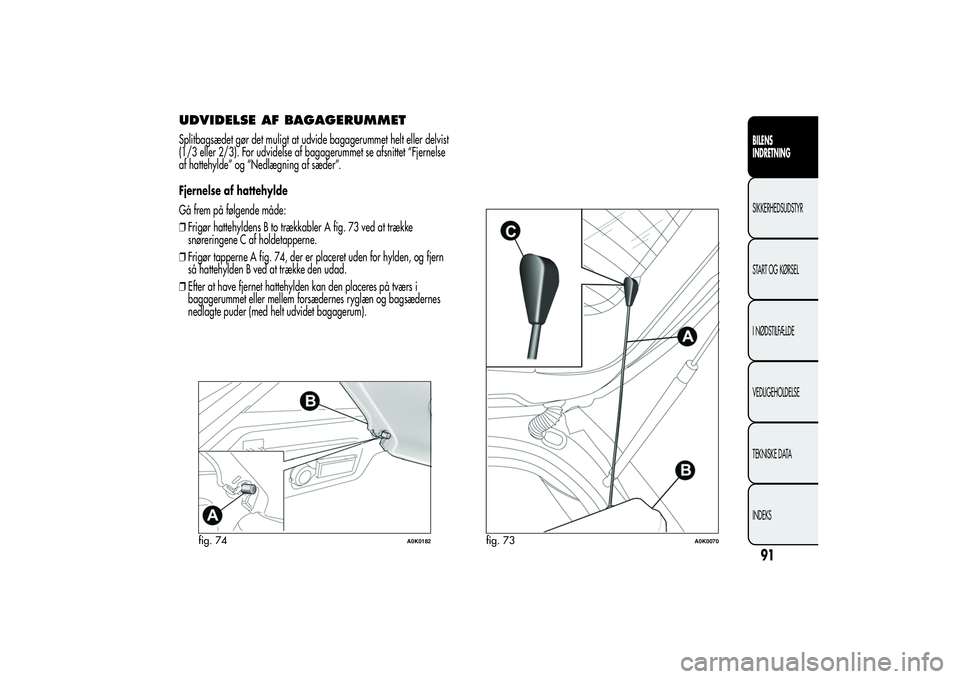

UDVIDELSE AF BAGAGERUMMETSplitbagsædet gør det muligt at udvide bagagerummet helt eller delvist
(1/3 eller 2/3). For udvidelse af bagagerummet se afsnittet “Fjernelse
af hattehylde” og “Nedlægning af sæder”.
Fjernelse af hattehylde
Gå frem på følgende måde:
❒Frigør hattehyldens B to trækkabler A fig. 73 ved at trække
snøreringene C af holdetapperne.
❒Frigør tapperne A fig. 74, der er placeret uden for hylden, og fjern
så hattehylden B ved at trække den udad.
❒Efter at have fjernet hattehylden kan den placeres på tværs i
bagagerummet eller mellem forsædernes ryglæn og bagsædernes
nedlagte puder (med helt udvidet bagagerum).
fig. 74
A0K0182
fig. 73
A0K0070
91BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

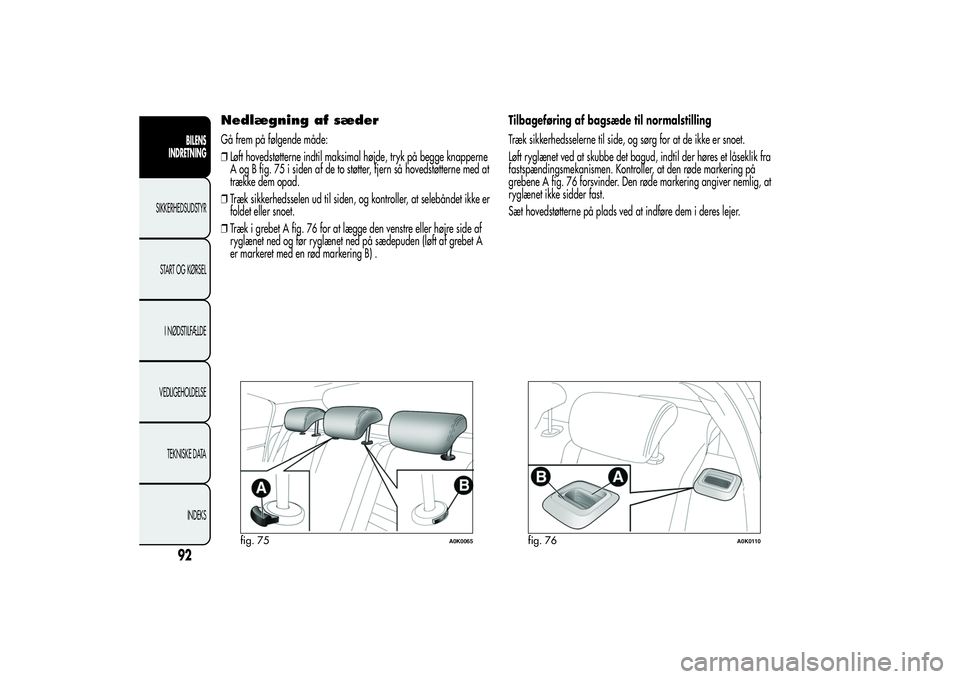

Nedlægning af sæderGå frem på følgende måde:
❒Løft hovedstøtterne indtil maksimal højde, tryk på begge knapperne
A og B fig. 75 i siden af de to støtter, fjern så hovedstøtterne med at
trække dem opad.
❒Træk sikkerhedsselen ud til siden, og kontroller, at selebåndet ikke er
foldet eller snoet.
❒Træk i grebet A fig. 76 for at lægge den venstre eller højre side af
ryglænet ned og før ryglænet ned på sædepuden (løft af grebet A
er markeret med en rød markering B) .Tilbageføring af bagsæde til normalstilling
Træk sikkerhedsselerne til side, og sørg for at de ikke er snoet.
Løft ryglænet ved at skubbe det bagud, indtil der høres et låseklik fra
fastspændingsmekanismen. Kontroller, at den røde markering på
grebene A fig. 76 forsvinder. Den røde markering angiver nemlig, at
ryglænet ikke sidder fast.
Sæt hovedstøtterne på plads ved at indføre dem i deres lejer.
fig. 75
A0K0065
fig. 76
A0K0110
92BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

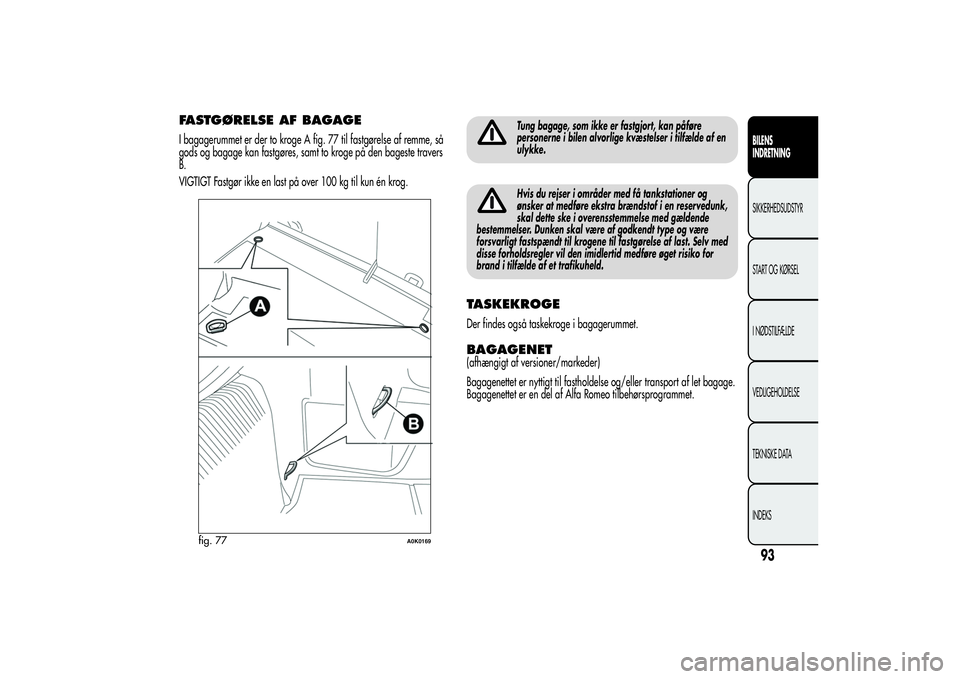

FASTGØRELSE AF BAGAGEI bagagerummet er der to kroge A fig. 77 til fastgørelse af remme, så
gods og bagage kan fastgøres, samt to kroge på den bageste travers
B.
VIGTIGT Fastgør ikke en last på over 100 kg til kun én krog.
Tung bagage, som ikke er fastgjort, kan påføre
personerne i bilen alvorlige kvæstelser i tilfælde af en
ulykke.Hvis du rejser i områder med få tankstationer og
ønsker at medføre ekstra brændstof i en reservedunk,
skal dette ske i overensstemmelse med gældende
bestemmelser. Dunken skal være af godkendt type og være
forsvarligt fastspændt til krogene til fastgørelse af last. Selv med
disse forholdsregler vil den imidlertid medføre øget risiko for
brand i tilfælde af et trafikuheld.
TASKEKROGEDer findes også taskekroge i bagagerummet.BAGAGENET(afhængigt af versioner/markeder)
Bagagenettet er nyttigt til fastholdelse og/eller transport af let bagage.
Bagagenettet er en del af Alfa Romeo tilbehørsprogrammet.
fig. 77
A0K0169
93BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

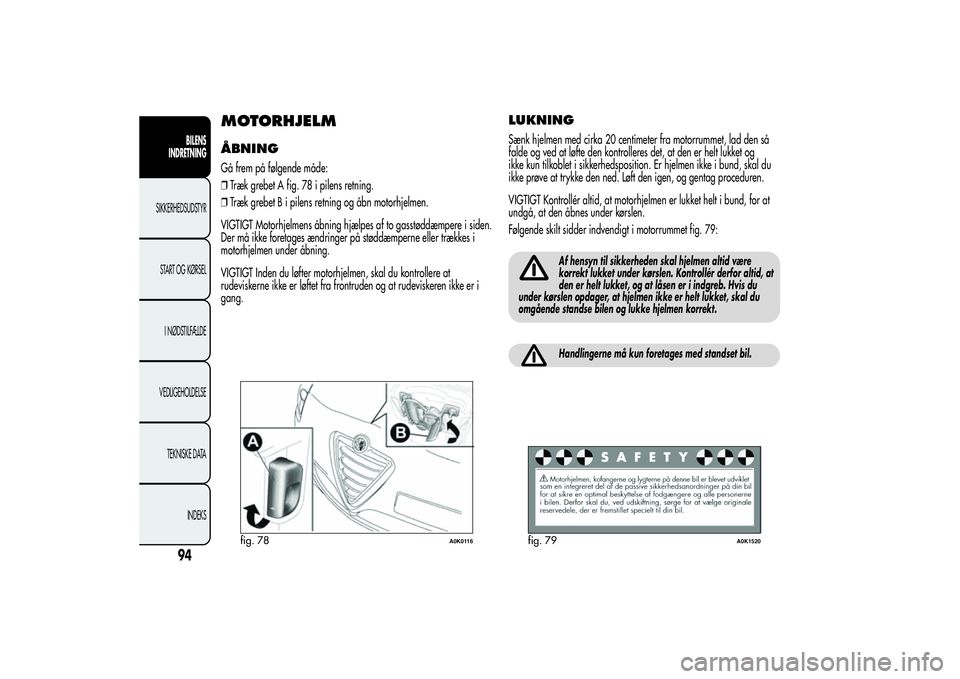

MOTORHJELMÅBNINGGå frem på følgende måde:
❒Træk grebet A fig. 78 i pilens retning.
❒Træk grebet B i pilens retning og åbn motorhjelmen.
VIGTIGT Motorhjelmens åbning hjælpes af to gasstøddæmpere i siden.
Der må ikke foretages ændringer på støddæmperne eller trækkes i
motorhjelmen under åbning.
VIGTIGT Inden du løfter motorhjelmen, skal du kontrollere at
rudeviskerne ikke er løftet fra frontruden og at rudeviskeren ikke er i
gang.
LUKNINGSænk hjelmen med cirka 20 centimeter fra motorrummet, lad den så
falde og ved at løfte den kontrolleres det, at den er helt lukket og
ikke kun tilkoblet i sikkerhedsposition. Er hjelmen ikke i bund, skal du
ikke prøve at trykke den ned. Løft den igen, og gentag proceduren.
VIGTIGT Kontrollér altid, at motorhjelmen er lukket helt i bund, for at
undgå, at den åbnes under kørslen.
Følgende skilt sidder indvendigt i motorrummet fig. 79:
Af hensyn til sikkerheden skal hjelmen altid være
korrekt lukket under kørslen. Kontrollér derfor altid, at
den er helt lukket, og at låsen er i indgreb. Hvis du
under kørslen opdager, at hjelmen ikke er helt lukket, skal du
omgående standse bilen og lukke hjelmen korrekt.Handlingerne må kun foretages med standset bil.
fig. 78
A0K0116
fig. 79
A0K1520
94BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

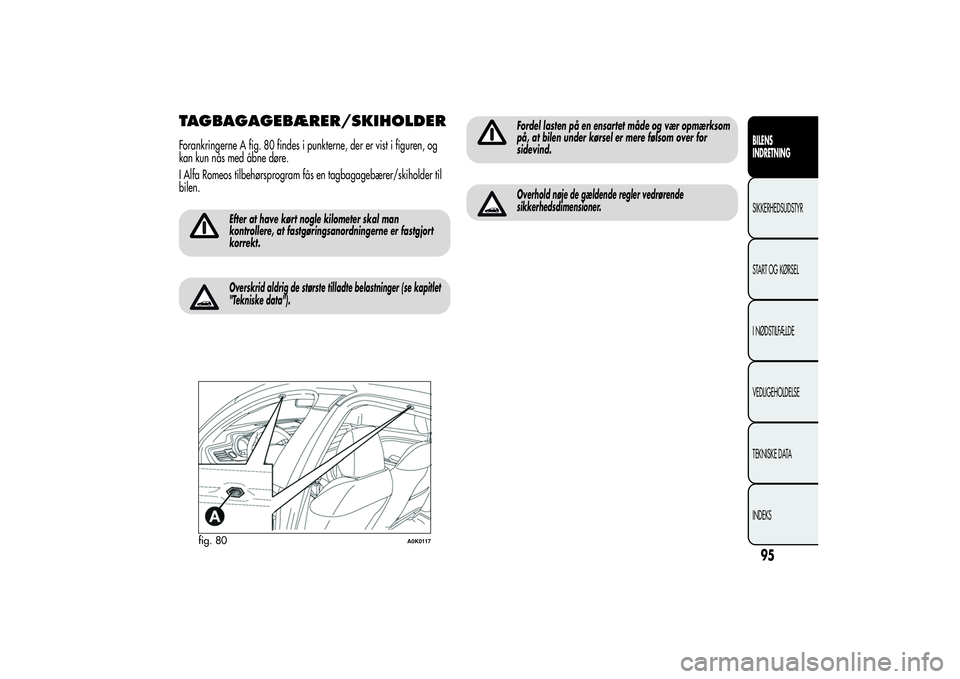

TAGBAGAGEBÆRER/SKIHOLDERForankringerne A fig. 80 findes i punkterne, der er vist i figuren, og
kan kun nås med åbne døre.
I Alfa Romeos tilbehørsprogram fås en tagbagagebærer/skiholder til
bilen.
Efter at have kørt nogle kilometer skal man
kontrollere, at fastgøringsanordningerne er fastgjort
korrekt.Overskrid aldrig de største tilladte belastninger (se kapitlet
"Tekniske data").
Fordel lasten på en ensartet måde og vær opmærksom
på, at bilen under kørsel er mere følsom over for
sidevind.Overhold nøje de gældende regler vedrørende
sikkerhedsdimensioner.
fig. 80
A0K0117
95BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

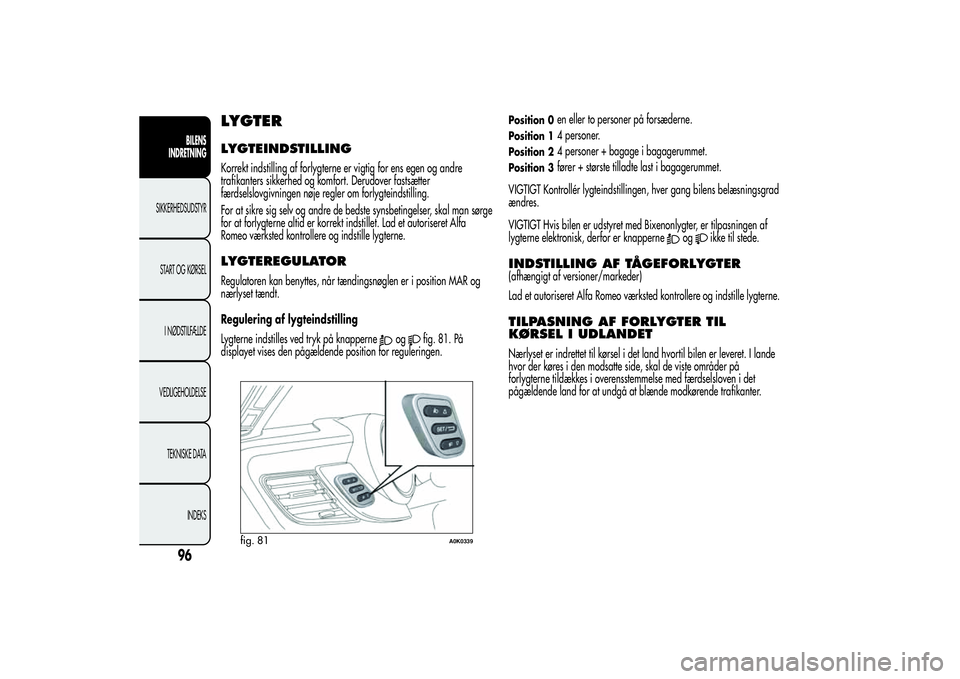

LYGTERLYGTEINDSTILLINGKorrekt indstilling af forlygterne er vigtig for ens egen og andre
trafikanters sikkerhed og komfort. Derudover fastsætter
færdselslovgivningen nøje regler om forlygteindstilling.
For at sikre sig selv og andre de bedste synsbetingelser, skal man sørge
for at forlygterne altid er korrekt indstillet. Lad et autoriseret Alfa
Romeo værksted kontrollere og indstille lygterne.LYGTEREGULATORRegulatoren kan benyttes, når tændingsnøglen er i position MAR og
nærlyset tændt.
Regulering af lygteindstilling
Lygterne indstilles ved tryk på knapperne
og
fig. 81. På
displayet vises den pågældende position for reguleringen.
Position 0
en eller to personer på forsæderne.
Position 1
4 personer.
Position 2
4 personer + bagage i bagagerummet.
Position 3
fører + største tilladte last i bagagerummet.
VIGTIGT Kontrollér lygteindstillingen, hver gang bilens belæsningsgrad
ændres.
VIGTIGT Hvis bilen er udstyret med Bixenonlygter, er tilpasningen af
lygterne elektronisk, derfor er knapperne
og
ikke til stede.
INDSTILLING AF TÅGEFORLYGTER(afhængigt af versioner/markeder)
Lad et autoriseret Alfa Romeo værksted kontrollere og indstille lygterne.TILPASNING AF FORLYGTER TIL
KØRSEL I UDLANDETNærlyset er indrettet til kørsel i det land hvortil bilen er leveret. I lande
hvor der køres i den modsatte side, skal de viste områder på
forlygterne tildækkes i overensstemmelse med færdselsloven i det
pågældende land for at undgå at blænde modkørende trafikanter.
fig. 81
A0K0339
96BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
