Alfa Romeo Giulietta 2013 Brugs- og vedligeholdelsesvejledning (in Danish)
Manufacturer: ALFA ROMEO, Model Year: 2013, Model line: Giulietta, Model: Alfa Romeo Giulietta 2013Pages: 276, PDF Size: 13.01 MB

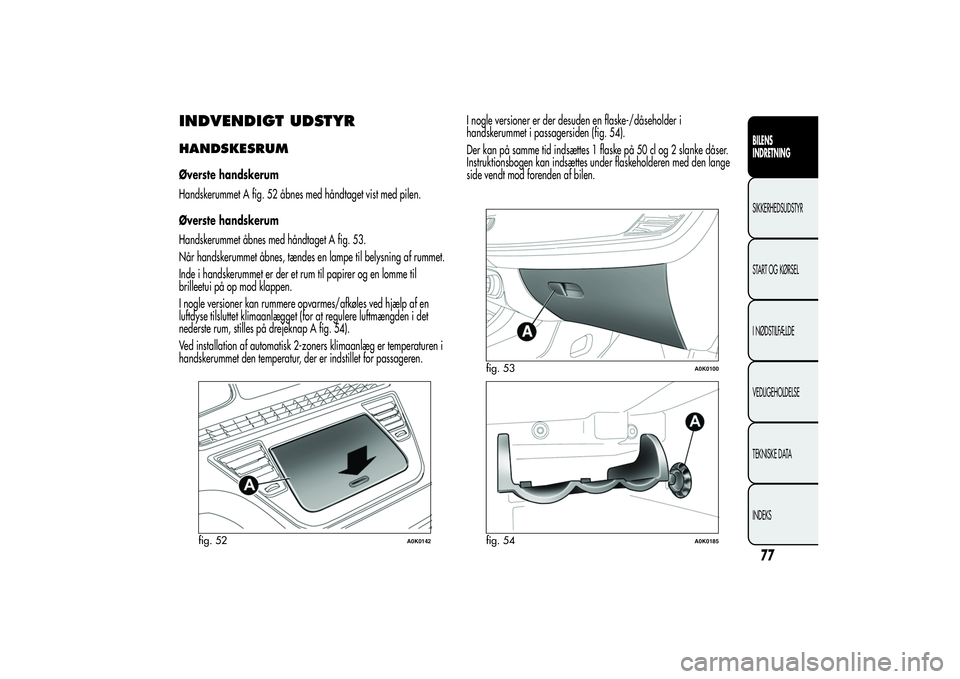

Page 81 of 276
INDVENDIGT UDSTYRHANDSKESRUMØverste handskerum
Handskerummet A fig. 52 åbnes med håndtaget vist med pilen.
Øverste handskerum
Handskerummet åbnes med håndtaget A fig. 53.
Når handskerummet åbnes, tændes en lampe til belysning af rummet.
Inde i handskerummet er der et rum til papirer og en lomme til
brilleetui på op mod klappen.
I nogle versioner kan rummere opvarmes/afkøles ved hjælp af en
luftdyse tilsluttet klimaanlægget (for at regulere luftmængden i det
nederste rum, stilles på drejeknap A fig. 54).
Ved installation af automatisk 2-zoners klimaanlæg er temperaturen i
handskerummet den temperatur, der er indstillet for passageren.I nogle versioner er der desuden en flaske-/dåseholder i
handskerummet i passagersiden (fig. 54).
Der kan på samme tid indsættes 1 flaske på 50 cl og 2 slanke dåser.
Instruktionsbogen kan indsættes under flaskeholderen med den lange
side vendt mod forenden af bilen.
fig. 52
A0K0142
fig. 53
A0K0100
fig. 54
A0K0185
77BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 82 of 276
Kør aldrig med handskerummet i åben stilling: risiko
for kvæstelse af forsædepassagerer i tilfælde af en
kollision.
ARMLÆN FORTIL(afhængigt af versioner/markeder)
Det er placeret mellem forsæderne. For at bringe det i normal
brugsstilling skubbes det nedad.
Armlænet fortil er udstyret indvendigt med et opbevaringsrum.
For at få adgang til rummet skal armlænet være i konfigurationen for
normal brug (helt sænket). Løft derefter låget med beklædning A
fig. 55
For korrekt brug af armlænet skal du følge de specifikke anvisninger
for åbning af låget:
❒Åbningen må kun ske, når armlænet er helt nede.
❒For at undgå, at indholdet inde i armlænet falder, er det ikke muligt
at åbne låget i anden position end "helt sænket".BEMÆRK Når armlænet løftes (helt op eller helt ned), skal du altid
sikre at låget med beklædning er lukket korrekt.
ARMLÆN BAGTIL(afhængigt af versioner/markeder)
For at bruge armlænet A fig. 56 skal det sænkes som vist i figuren.
fig. 55
A0K0166
fig. 56
A0K0211
78BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

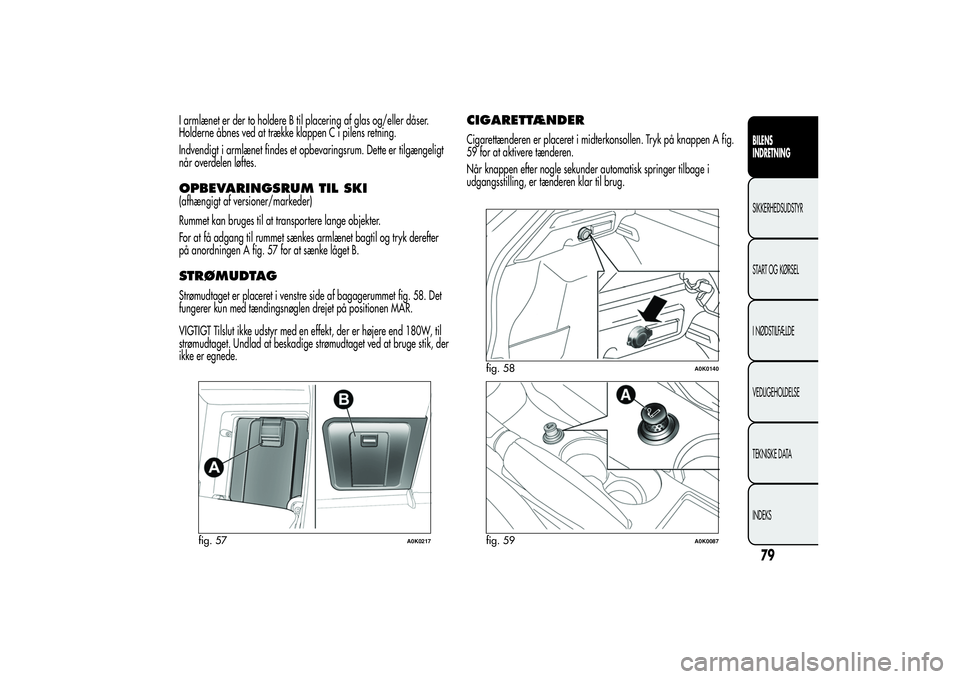

Page 83 of 276
I armlænet er der to holdere B til placering af glas og/eller dåser.
Holderne åbnes ved at trække klappen C i pilens retning.
Indvendigt i armlænet findes et opbevaringsrum. Dette er tilgængeligt
når overdelen løftes.OPBEVARINGSRUM TIL SKI(afhængigt af versioner/markeder)
Rummet kan bruges til at transportere lange objekter.
For at få adgang til rummet sænkes armlænet bagtil og tryk derefter
på anordningen A fig. 57 for at sænke låget B.STRØMUDTAGStrømudtaget er placeret i venstre side af bagagerummet fig. 58. Det
fungerer kun med tændingsnøglen drejet på positionen MAR.
VIGTIGT Tilslut ikke udstyr med en effekt, der er højere end 180W, til
strømudtaget. Undlad at beskadige strømudtaget ved at bruge stik, der
ikke er egnede.
CIGARETTÆNDERCigarettænderen er placeret i midterkonsollen. Tryk på knappen A fig.
59 for at aktivere tænderen.
Når knappen efter nogle sekunder automatisk springer tilbage i
udgangsstilling, er tænderen klar til brug.
fig. 57
A0K0217
fig. 58
A0K0140
fig. 59
A0K0087
79BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

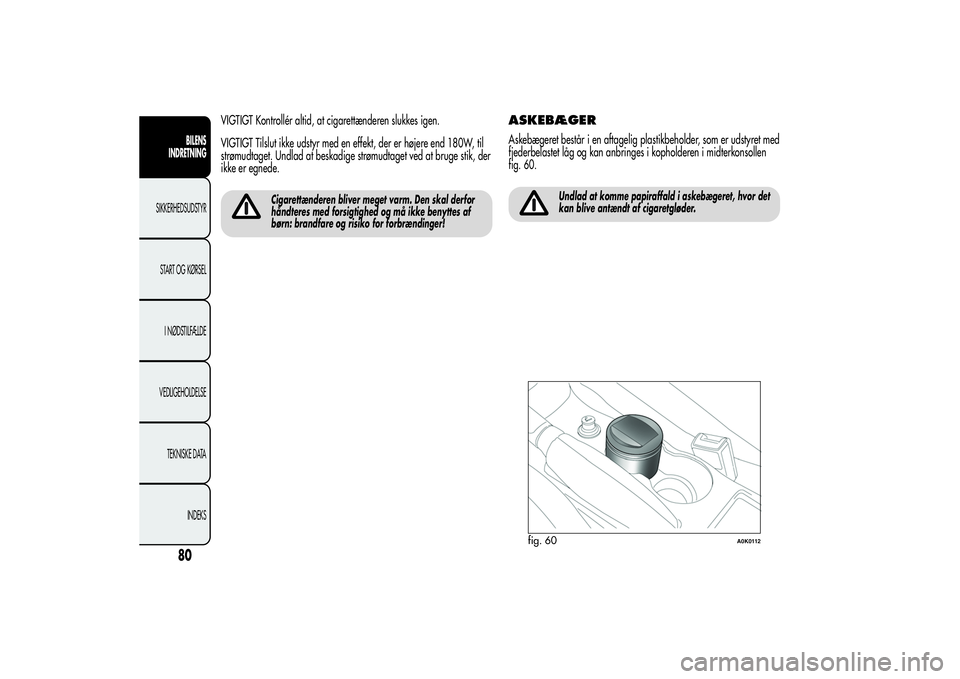

Page 84 of 276
VIGTIGT Kontrollér altid, at cigarettænderen slukkes igen.
VIGTIGT Tilslut ikke udstyr med en effekt, der er højere end 180W, til
strømudtaget. Undlad at beskadige strømudtaget ved at bruge stik, der
ikke er egnede.
Cigarettænderen bliver meget varm. Den skal derfor
håndteres med forsigtighed og må ikke benyttes af
børn: brandfare og risiko for forbrændinger!
ASKEBÆGERAskebægeret består i en aftagelig plastikbeholder, som er udstyret med
fjederbelastet låg og kan anbringes i kopholderen i midterkonsollen
fig. 60.
Undlad at komme papiraffald i askebægeret, hvor det
kan blive antændt af cigaretgløder.
fig. 60
A0K0112
80BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

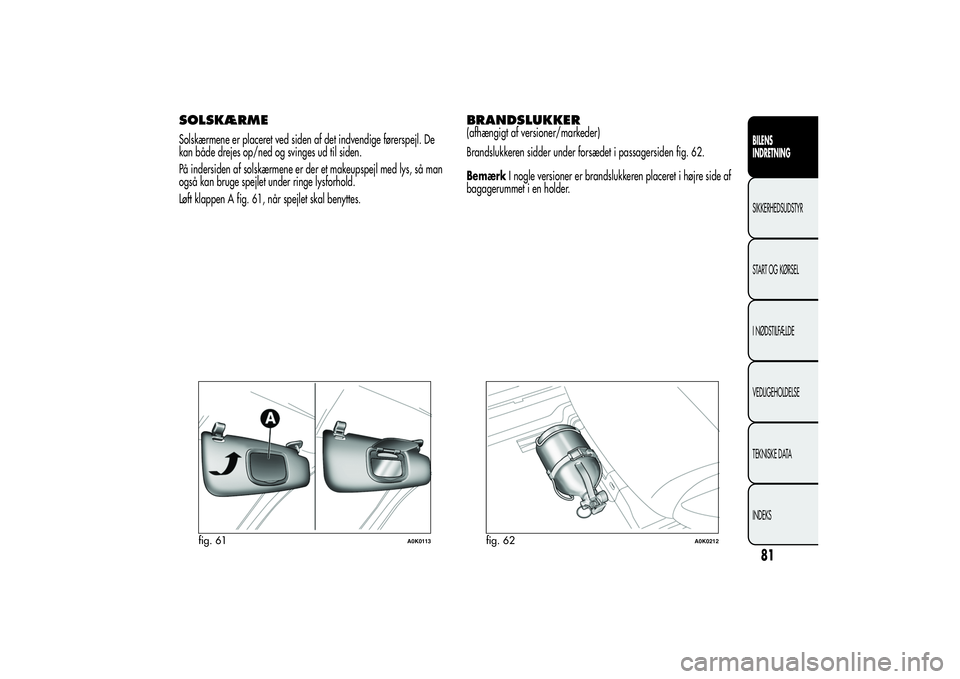

Page 85 of 276
SOLSKÆRMESolskærmene er placeret ved siden af det indvendige førerspejl. De
kan både drejes op/ned og svinges ud til siden.
På indersiden af solskærmene er der et makeupspejl med lys, så man
også kan bruge spejlet under ringe lysforhold.
Løft klappen A fig. 61, når spejlet skal benyttes.
BRANDSLUKKER(afhængigt af versioner/markeder)
Brandslukkeren sidder under forsædet i passagersiden fig. 62.
BemærkI nogle versioner er brandslukkeren placeret i højre side af
bagagerummet i en holder.
fig. 61
A0K0113
fig. 62
A0K0212
81BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

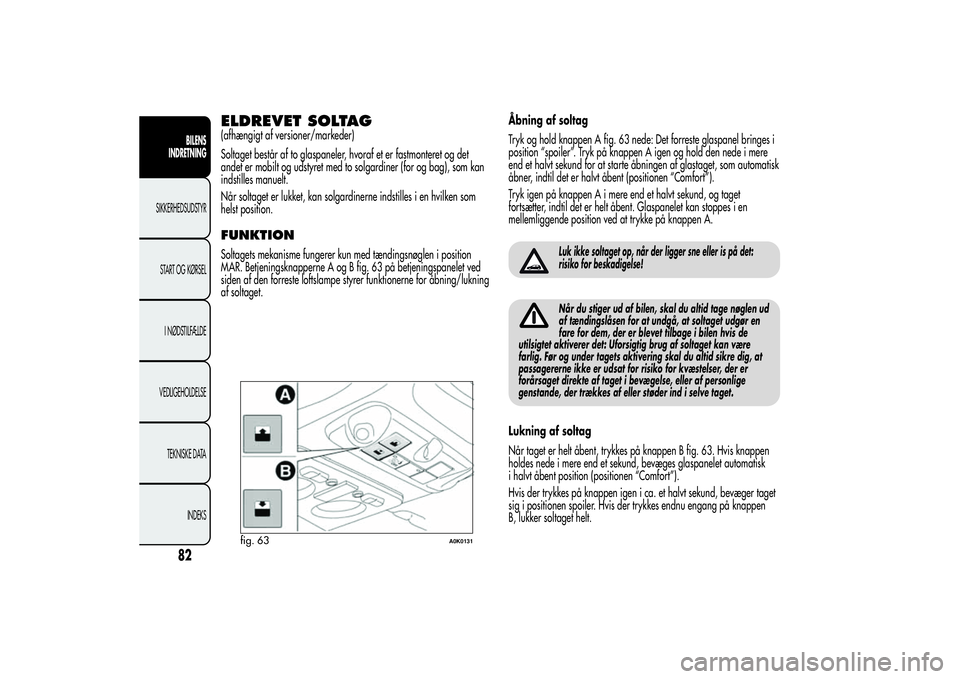

Page 86 of 276
ELDREVET SOLTAG(afhængigt af versioner/markeder)
Soltaget består af to glaspaneler, hvoraf et er fastmonteret og det
andet er mobilt og udstyret med to solgardiner (for og bag), som kan
indstilles manuelt.
Når soltaget er lukket, kan solgardinerne indstilles i en hvilken som
helst position.FUNKTIONSoltagets mekanisme fungerer kun med tændingsnøglen i position
MAR. Betjeningsknapperne A og B fig. 63 på betjeningspanelet ved
siden af den forreste loftslampe styrer funktionerne for åbning/lukning
af soltaget.Åbning af soltag
Tryk og hold knappen A fig. 63 nede: Det forreste glaspanel bringes i
position “spoiler”. Tryk på knappen A igen og hold den nede i mere
end et halvt sekund for at starte åbningen af glastaget, som automatisk
åbner, indtil det er halvt åbent (positionen “Comfort”).
Tryk igen på knappen A i mere end et halvt sekund, og taget
fortsætter, indtil det er helt åbent. Glaspanelet kan stoppes i en
mellemliggende position ved at trykke på knappen A.
Luk ikke soltaget op, når der ligger sne eller is på det:
risiko for beskadigelse!Når du stiger ud af bilen, skal du altid tage nøglen ud
af tændingslåsen for at undgå, at soltaget udgør en
fare for dem, der er blevet tilbage i bilen hvis de
utilsigtet aktiverer det: Uforsigtig brug af soltaget kan være
farlig. Før og under tagets aktivering skal du altid sikre dig, at
passagererne ikke er udsat for risiko for kvæstelser, der er
forårsaget direkte af taget i bevægelse, eller af personlige
genstande, der trækkes af eller støder ind i selve taget.
Lukning af soltag
Når taget er helt åbent, trykkes på knappen B fig. 63. Hvis knappen
holdes nede i mere end et sekund, bevæges glaspanelet automatisk
i halvt åbent position (positionen “Comfort”).
Hvis der trykkes på knappen igen i ca. et halvt sekund, bevæger taget
sig i positionen spoiler. Hvis der trykkes endnu engang på knappen
B, lukker soltaget helt.
fig. 63
A0K0131
82BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

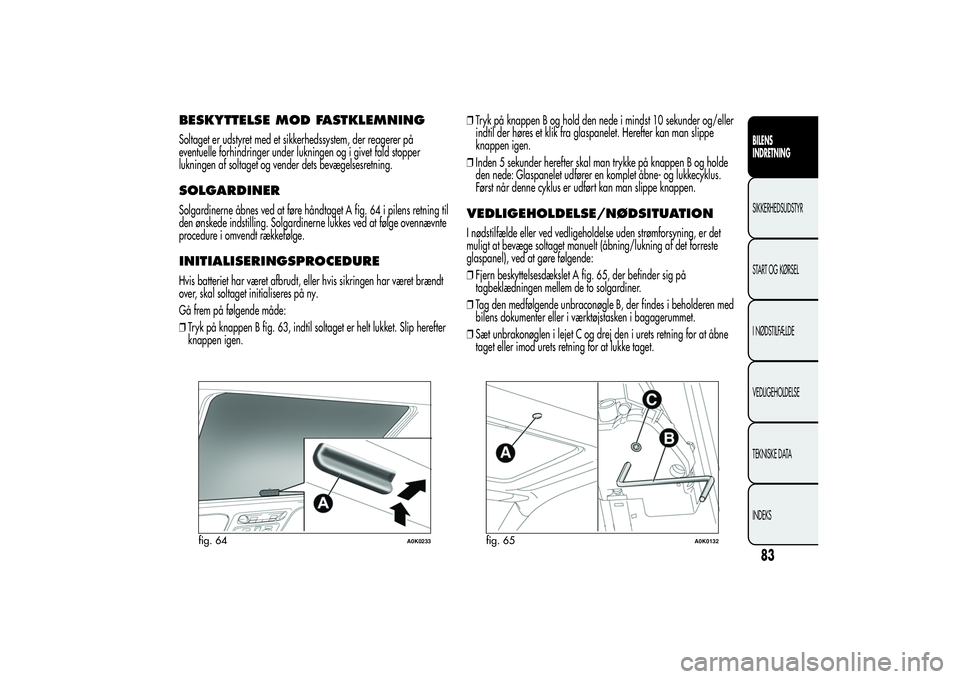

Page 87 of 276
BESKYTTELSE MOD FASTKLEMNINGSoltaget er udstyret med et sikkerhedssystem, der reagerer på
eventuelle forhindringer under lukningen og i givet fald stopper
lukningen af soltaget og vender dets bevægelsesretning.SOLGARDINERSolgardinerne åbnes ved at føre håndtaget A fig. 64 i pilens retning til
den ønskede indstilling. Solgardinerne lukkes ved at følge ovennævnte
procedure i omvendt rækkefølge.INITIALISERINGSPROCEDUREHvis batteriet har været afbrudt, eller hvis sikringen har været brændt
over, skal soltaget initialiseres på ny.
Gå frem på følgende måde:
❒Tryk på knappen B fig. 63, indtil soltaget er helt lukket. Slip herefter
knappen igen.❒Tryk på knappen B og hold den nede i mindst 10 sekunder og/eller
indtil der høres et klik fra glaspanelet. Herefter kan man slippe
knappen igen.
❒Inden 5 sekunder herefter skal man trykke på knappen B og holde
den nede: Glaspanelet udfører en komplet åbne- og lukkecyklus.
Først når denne cyklus er udført kan man slippe knappen.
VEDLIGEHOLDELSE/NØDSITUATIONI nødstilfælde eller ved vedligeholdelse uden strømforsyning, er det
muligt at bevæge soltaget manuelt (åbning/lukning af det forreste
glaspanel), ved at gøre følgende:
❒Fjern beskyttelsesdækslet A fig. 65, der befinder sig på
tagbeklædningen mellem de to solgardiner.
❒Tag den medfølgende unbraconøgle B, der findes i beholderen med
bilens dokumenter eller i værktøjstasken i bagagerummet.
❒Sæt unbrakonøglen i lejet C og drej den i urets retning for at åbne
taget eller imod urets retning for at lukke taget.
fig. 64
A0K0233
fig. 65
A0K0132
83BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 88 of 276
DØRELÅSNING/OPLÅSNING MED
CENTRALLÅSAflåsning af døre udefra
Tryk, med lukkede døre, på knappen
på nøglen eller indsæt og drej
metalklingen (inden i nøglen) i dørlåsen i førersiden.
Når dørene er låst, tænder lysdioden oven over knappen
fig. 66.
Dørlåsningen aktiveres:
❒med alle døre lukket
❒med alle døre lukket og bagagerummet åbent
Oplåsning af døre udefra
Tryk på knappen
på nøglen eller indsæt og drej metalklingen (inden
i nøglen) i dørlåsen i førersiden.Låsning/oplåsning af døre indefra
Tryk på knappen
. Knappen er forsynet med en lysdiode, der
angiver bilens status (låste eller oplåste døre).
Lysdioden lyser: dørene er låst. Når der trykkes på knappen
igen,
sker der en central oplåsning af alle døre, og lysdioden slukkes.
Lysdioden er slukket: dørene er låst op. Når der trykkes på knappen
igen, sker der en central låsning af alle døre. Dørlåsningen
aktiveres kun, hvis alle døre er korrekt lukket.
Efter en dørlåsning, der er foretaget via fjernbetjeningen eller
dørlåsen, vil det ikke være muligt at foretage oplåsning ved hjælp af
knappen
.
VIGTIGT Med centrallåsen aktiveret åbnes døren i passagersiden ved
at trække i det indvendige dørhåndtag på den pågældende dør
(lysdioden forbliver tændt). Hvis man derimod trækker i dørhåndtaget i
førersiden, åbnes centrallåsen på alle døre.
VIGTIGT Bagdørene kan ikke åbnes indefra, hvis børnesikringen er
aktiveret.
Hvis ikke der er strøm (brændt sikring, frakoblet batteri osv.), er det
dog stadig muligt at aktivere dørlåsningen manuelt.
fig. 66
A0K0145
84BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
Page 89 of 276
BØRNESIKRINGForhindrer oplukning af bagdørene indefra.Børnesikringen A fig. 67 kan kun aktiveres, når døren er åben:
❒position 1 - børnesikring slået til (døren spærret)
❒position 2 - børnesikring slået fra (døren kan åbnes indefra).
Børnesikringen forbliver aktiveret selv om dørene låses op med
centrallåsen.
VIGTIGT Bagdørene kan ikke åbnes indefra, hvis børnesikringen er
aktiveret.
Slå altid børnesikringerne til, når der er børn i bilen.Når børnesikringen er slået til på begge bagdøre, skal man
kontrollere, at systemet fungere ved at trække i
dørhåndtaget indefra.
fig. 67
A0K0167
85BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

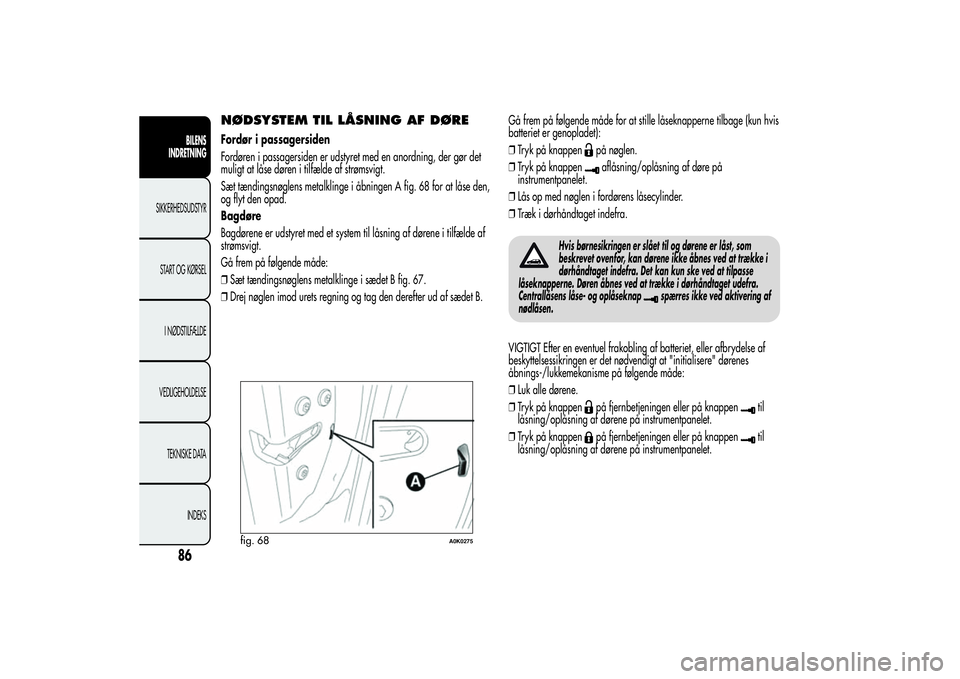

Page 90 of 276
NØDSYSTEM TIL LÅSNING AF DØREFordør i passagersiden
Fordøren i passagersiden er udstyret med en anordning, der gør det
muligt at låse døren i tilfælde af strømsvigt.
Sæt tændingsnøglens metalklinge i åbningen A fig. 68 for at låse den,
og flyt den opad.
Bagdøre
Bagdørene er udstyret med et system til låsning af dørene i tilfælde af
strømsvigt.
Gå frem på følgende måde:
❒Sæt tændingsnøglens metalklinge i sædet B fig. 67.
❒Drej nøglen imod urets regning og tag den derefter ud af sædet B.Gå frem på følgende måde for at stille låseknapperne tilbage (kun hvis
batteriet er genopladet):
❒Tryk på knappen
på nøglen.
❒Tryk på knappenaflåsning/oplåsning af døre på
instrumentpanelet.
❒Lås op med nøglen i fordørens låsecylinder.
❒Træk i dørhåndtaget indefra.
Hvis børnesikringen er slået til og dørene er låst, som
beskrevet ovenfor, kan dørene ikke åbnes ved at trække i
dørhåndtaget indefra. Det kan kun ske ved at tilpasse
låseknapperne. Døren åbnes ved at trække i dørhåndtaget udefra.
Centrallåsens låse- og oplåseknap
spærres ikke ved aktivering af
nødlåsen.
VIGTIGT Efter en eventuel frakobling af batteriet, eller afbrydelse af
beskyttelsessikringen er det nødvendigt at "initialisere" dørenes
åbnings-/lukkemekanisme på følgende måde:
❒Luk alle dørene.
❒Tryk på knappen
på fjernbetjeningen eller på knappen
til
låsning/oplåsning af dørene på instrumentpanelet.
❒Tryk på knappen
på fjernbetjeningen eller på knappen
til
låsning/oplåsning af dørene på instrumentpanelet.
fig. 68
A0K0275
86BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
