Alfa Romeo Giulietta 2013 Brugs- og vedligeholdelsesvejledning (in Danish)

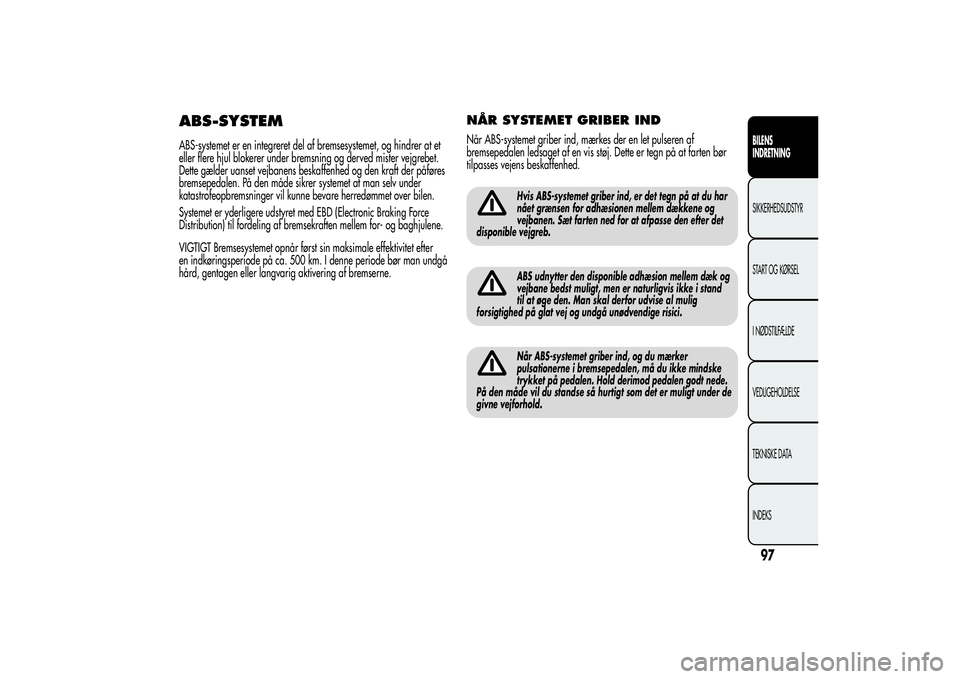

ABS-SYSTEMABS-systemet er en integreret del af bremsesystemet, og hindrer at et
eller flere hjul blokerer under bremsning og derved mister vejgrebet.
Dette gælder uanset vejbanens beskaffenhed og den kraft der påføres
bremsepedalen. På den måde sikrer systemet at man selv under
katastrofeopbremsninger vil kunne bevare herredømmet over bilen.
Systemet er yderligere udstyret med EBD (Electronic Braking Force
Distribution) til fordeling af bremsekraften mellem for- og baghjulene.
VIGTIGT Bremsesystemet opnår først sin maksimale effektivitet efter
en indkøringsperiode på ca. 500 km. I denne periode bør man undgå
hård, gentagen eller langvarig aktivering af bremserne.
NÅR SYSTEMET GRIBER INDNår ABS-systemet griber ind, mærkes der en let pulseren af
bremsepedalen ledsaget af en vis støj. Dette er tegn på at farten bør
tilpasses vejens beskaffenhed.
Hvis ABS-systemet griber ind, er det tegn på at du har
nået grænsen for adhæsionen mellem dækkene og
vejbanen. Sæt farten ned for at afpasse den efter det
disponible vejgreb.ABS udnytter den disponible adhæsion mellem dæk og
vejbane bedst muligt, men er naturligvis ikke i stand
til at øge den. Man skal derfor udvise al mulig
forsigtighed på glat vej og undgå unødvendige risici.Når ABS-systemet griber ind, og du mærker
pulsationerne i bremsepedalen, må du ikke mindske
trykket på pedalen. Hold derimod pedalen godt nede.
På den måde vil du standse så hurtigt som det er muligt under de
givne vejforhold.
97BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

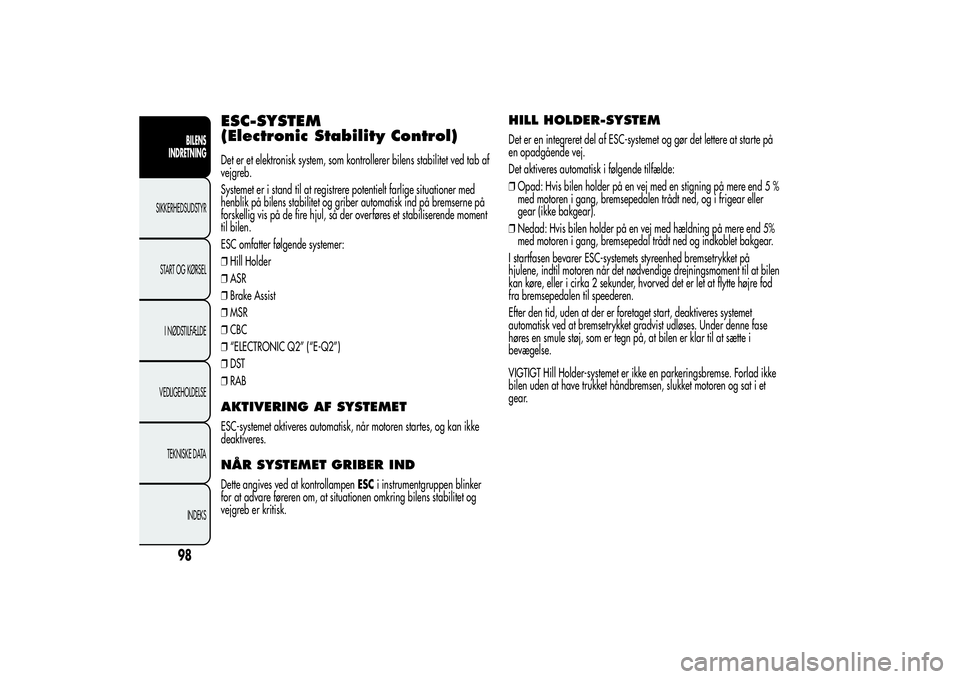

ESC-SYSTEM
(Electronic Stability Control)Det er et elektronisk system, som kontrollerer bilens stabilitet ved tab af
vejgreb.
Systemet er i stand til at registrere potentielt farlige situationer med
henblik på bilens stabilitet og griber automatisk ind på bremserne på
forskellig vis på de fire hjul, så der overføres et stabiliserende moment
til bilen.
ESC omfatter følgende systemer:
❒Hill Holder
❒ASR
❒Brake Assist
❒MSR
❒CBC
❒“ELECTRONIC Q2” (“E-Q2”)
❒DST
❒RABAKTIVERING AF SYSTEMETESC-systemet aktiveres automatisk, når motoren startes, og kan ikke
deaktiveres.NÅR SYSTEMET GRIBER INDDette angives ved at kontrollampenESCi instrumentgruppen blinker
for at advare føreren om, at situationen omkring bilens stabilitet og
vejgreb er kritisk.
HILL HOLDER-SYSTEMDet er en integreret del af ESC-systemet og gør det lettere at starte på
en opadgående vej.
Det aktiveres automatisk i følgende tilfælde:
❒Opad: Hvis bilen holder på en vej med en stigning på mere end 5 %
med motoren i gang, bremsepedalen trådt ned, og i frigear eller
gear (ikke bakgear).
❒Nedad: Hvis bilen holder på en vej med hældning på mere end 5%
med motoren i gang, bremsepedal trådt ned og indkoblet bakgear.
I startfasen bevarer ESC-systemets styreenhed bremsetrykket på
hjulene, indtil motoren når det nødvendige drejningsmoment til at bilen
kan køre, eller i cirka 2 sekunder, hvorved det er let at flytte højre fod
fra bremsepedalen til speederen.
Efter den tid, uden at der er foretaget start, deaktiveres systemet
automatisk ved at bremsetrykket gradvist udløses. Under denne fase
høres en smule støj, som er tegn på, at bilen er klar til at sætte i
bevægelse.
VIGTIGT Hill Holder-systemet er ikke en parkeringsbremse. Forlad ikke
bilen uden at have trukket håndbremsen, slukket motoren og sat i et
gear.
98BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

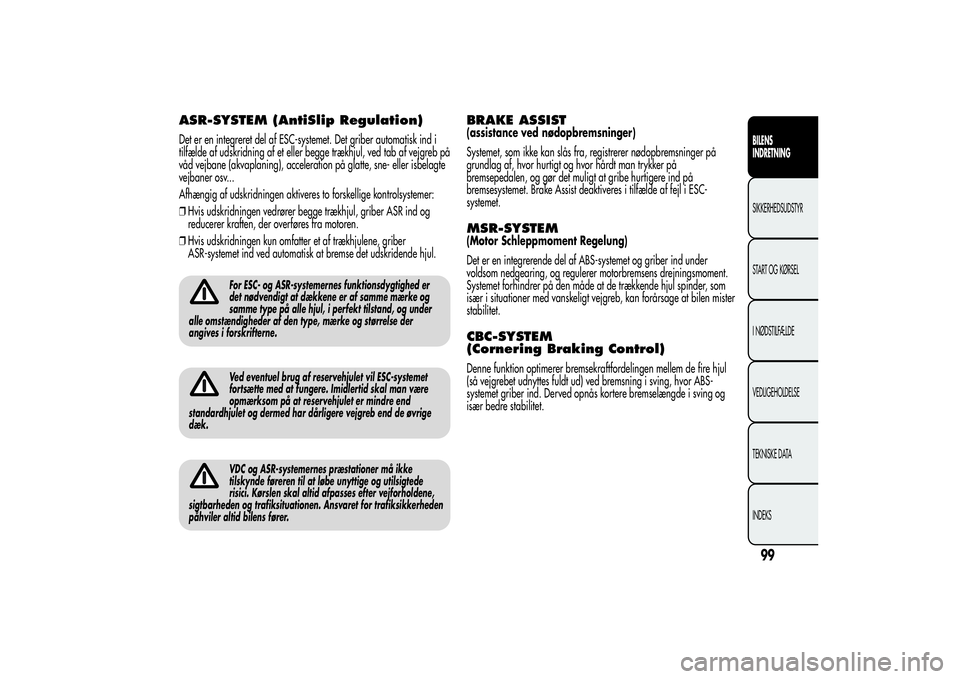

ASR-SYSTEM (AntiSlip Regulation)Det er en integreret del af ESC-systemet. Det griber automatisk ind i
tilfælde af udskridning af et eller begge trækhjul, ved tab af vejgreb på
våd vejbane (akvaplaning), acceleration på glatte, sne- eller isbelagte
vejbaner osv...
Afhængig af udskridningen aktiveres to forskellige kontrolsystemer:
❒Hvis udskridningen vedrører begge trækhjul, griber ASR ind og
reducerer kraften, der overføres fra motoren.
❒Hvis udskridningen kun omfatter et af trækhjulene, griber
ASR-systemet ind ved automatisk at bremse det udskridende hjul.
For ESC- og ASR-systemernes funktionsdygtighed er
det nødvendigt at dækkene er af samme mærke og
samme type på alle hjul, i perfekt tilstand, og under
alle omstændigheder af den type, mærke og størrelse der
angives i forskrifterne.Ved eventuel brug af reservehjulet vil ESC-systemet
fortsætte med at fungere. Imidlertid skal man være
opmærksom på at reservehjulet er mindre end
standardhjulet og dermed har dårligere vejgreb end de øvrige
dæk.VDC og ASR-systemernes præstationer må ikke
tilskynde føreren til at løbe unyttige og utilsigtede
risici. Kørslen skal altid afpasses efter vejforholdene,
sigtbarheden og trafiksituationen. Ansvaret for trafiksikkerheden
påhviler altid bilens fører.
BRAKE ASSIST(assistance ved nødopbremsninger)
Systemet, som ikke kan slås fra, registrerer nødopbremsninger på
grundlag af, hvor hurtigt og hvor hårdt man trykker på
bremsepedalen, og gør det muligt at gribe hurtigere ind på
bremsesystemet. Brake Assist deaktiveres i tilfælde af fejl i ESC-
systemet.MSR-SYSTEM(Motor Schleppmoment Regelung)
Det er en integrerende del af ABS-systemet og griber ind under
voldsom nedgearing, og regulerer motorbremsens drejningsmoment.
Systemet forhindrer på den måde at de trækkende hjul spinder, som
især i situationer med vanskeligt vejgreb, kan forårsage at bilen mister
stabilitet.CBC-SYSTEM
(Cornering Braking Control)Denne funktion optimerer bremsekraftfordelingen mellem de fire hjul
(så vejgrebet udnyttes fuldt ud) ved bremsning i sving, hvor ABS-
systemet griber ind. Derved opnås kortere bremselængde i sving og
især bedre stabilitet.
99BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

“ELECTRONIC Q2”-SYSTEM (“E-Q2”)“Electronic Q2”-systemet udnytter bremseanlægget som skaber en
opførsel der er meget lig med et differentiale med begrænset
udskridning.
Forhjulsbremsningen ved acceleration under sving styrer det
indvendige hjul, og forøger motorkræften på det udvendige hjul
(læsset). Systemet fordeler drejningsmomentet på de trækkende forhjul
på en dynamisk og vedvarende måde, afhængig af kørselsomgivelser
og af vejbaneforhold.
Systemet, der er forbundet med McPherson-forhjulsophænget giver
bilen en specielt effektiv og sportsagtig kørsel.DST-SYSTEM
(Dynamic Steering Torque)Denne funktion integrerer den aktive servostyring Dual Pinion i
ESC-systemet. Ved særlige manøvrer giver ESC kommando til styringen
om at korrigere styremomentet, så føreren kan udføre manøvren på
bedst mulig vis.
Funktionen giver en koordineret aktivering af bremsning og styring,
som øger ophængsniveuaet og sikkerheden i bilen. Systemet giver
rattet et ekstra drejningsmoment.RAB-SYSTEM (Ready Alert Brake)
(kun med kørselsfunktionen
“Dynamic” aktiveret)Dette er et system, der bevæger bremseklodserne inden opbremsning
(for- og baghjul), så opbremsningen, hvis speederen pludselig slippes,
gøres hurtigere og bremselængden reduceres.
SYSTEMET “Alfa DNA”
(Dynamisk styresystem)Det er et system, der ved hjælp af armen A fig. 82 (på
midterkonsollen) gør muligt at vælge tre mulige måder at køre på, alt
efter kørsels- og vejforhold:
❒d = Dynamic (funktion til sportsbetonet kørsel)
❒n = Natural (funktion til kørsel under normale forhold)
❒a = All Weather (funktion til kørsel i situationer med dårligt vejgreb
som for eksempel regn og sne).
Anordningen påvirker desuden systemerne for bilens dynamiske
kontrol (motor, styretøj, ESC-system, instrumentgruppe).
Når armen A fig. 82 flyttes i position "d", bekræftes aktiveringen af
funktionen "Dynamic" med en midlertidig ændring i
instrumentgruppens lysstyrke (blinken).
fig. 82
A0K0072
100
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

KØRELSFUNKTIONERArmen A er af den monostabile type, dvs. den forbliver altid i
midterposition.
Den aktiverede kørselsfunktion vises af tændingen af den tilsvarende
lysdiode på panelet og af visningen på det rekonfigurerbare
multifunktionsdisplay, som vist i det følgende:
❒Funktionen Dynamicfig. 83 (displaybilledet er tilgængeligt for
versioner/markeder, hvor monteret)
❒Funktionen All Weatherfig. 84
Funktionen “Natural”
Når funktionen “Natural” er aktiveret, vises der ikke nogen skrift/
symbol på displayet.
ESC og ASR:Indstillet med henblik på komfort under normale
køreforhold.
Tuning af styretøj:Funktion med henblik på komfort under
normale køreforhold.DST:Standardkontrol af bremser koordineret med ABS/ESC.
Standardkontrol for sideacceleration. Kompensation for overstyring: En
lille impuls på rattet opfordrer føreren til at foretage en mere korrekt
manøvre.
Motor:Standardrespons.
TILKOBLING/FRAKOBLING AF
KØRSELSFUNKTIONEN “Dynamic”Tilkobling
Flyt armen A fig. 82 opad (på bogstavet “d”) og bliv i denne position i
0,5 sekunder og under alle omstændigheder indtil tilsvarende
kontrollampe tændes, eller meddelelsen “Dynamic” vises på displayet
(se fig. 85).
Når man slipper armen A går denne tilbage i midterposition.
ESC og ASR:Indgrebsgrænser sat således, at det tillader en sjovere
og mere sportsbetonet kørsel, der dog på samme tid garanterer
stabiliteten i tilfælde af at kontrollen over bilen mistes. Øger
trækkraften i sving under acceleration.
fig. 83
A0K0009
fig. 84
A0K0010
101BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

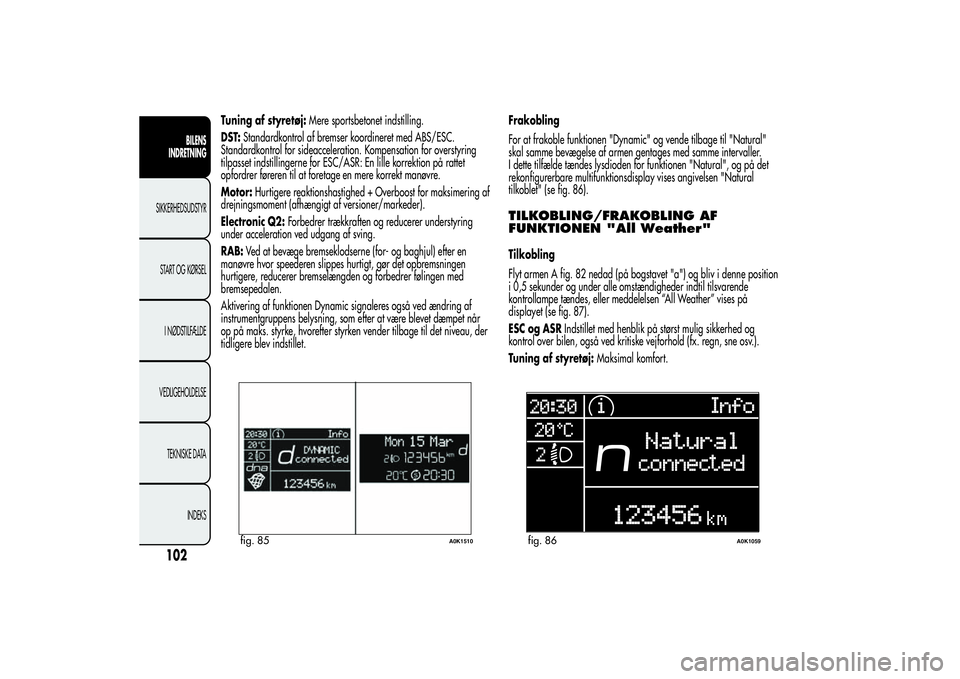

Tuning af styretøj:Mere sportsbetonet indstilling.
DST:Standardkontrol af bremser koordineret med ABS/ESC.
Standardkontrol for sideacceleration. Kompensation for overstyring
tilpasset indstillingerne for ESC/ASR: En lille korrektion på rattet
opfordrer føreren til at foretage en mere korrekt manøvre.
Motor:Hurtigere reaktionshastighed + Overboost for maksimering af
drejningsmoment (afhængigt af versioner/markeder).
Electronic Q2:Forbedrer trækkraften og reducerer understyring
under acceleration ved udgang af sving.
RAB:Ved at bevæge bremseklodserne (for- og baghjul) efter en
manøvre hvor speederen slippes hurtigt, gør det opbremsningen
hurtigere, reducerer bremselængden og forbedrer følingen med
bremsepedalen.
Aktivering af funktionen Dynamic signaleres også ved ændring af
instrumentgruppens belysning, som efter at være blevet dæmpet når
op på maks. styrke, hvorefter styrken vender tilbage til det niveau, der
tidligere blev indstillet.Frakobling
For at frakoble funktionen "Dynamic" og vende tilbage til "Natural"
skal samme bevægelse af armen gentages med samme intervaller.
I dette tilfælde tændes lysdioden for funktionen "Natural", og på det
rekonfigurerbare multifunktionsdisplay vises angivelsen "Natural
tilkoblet" (se fig. 86).
TILKOBLING/FRAKOBLING AF
FUNKTIONEN "All Weather"Tilkobling
Flyt armen A fig. 82 nedad (på bogstavet "a") og bliv i denne position
i 0,5 sekunder og under alle omstændigheder indtil tilsvarende
kontrollampe tændes, eller meddelelsen “All Weather” vises på
displayet (se fig. 87).
ESC og ASRIndstillet med henblik på størst mulig sikkerhed og
kontrol over bilen, også ved kritiske vejforhold (fx. regn, sne osv.).
Tuning af styretøj:Maksimal komfort.
fig. 85
A0K1510
fig. 86
A0K1059
102
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

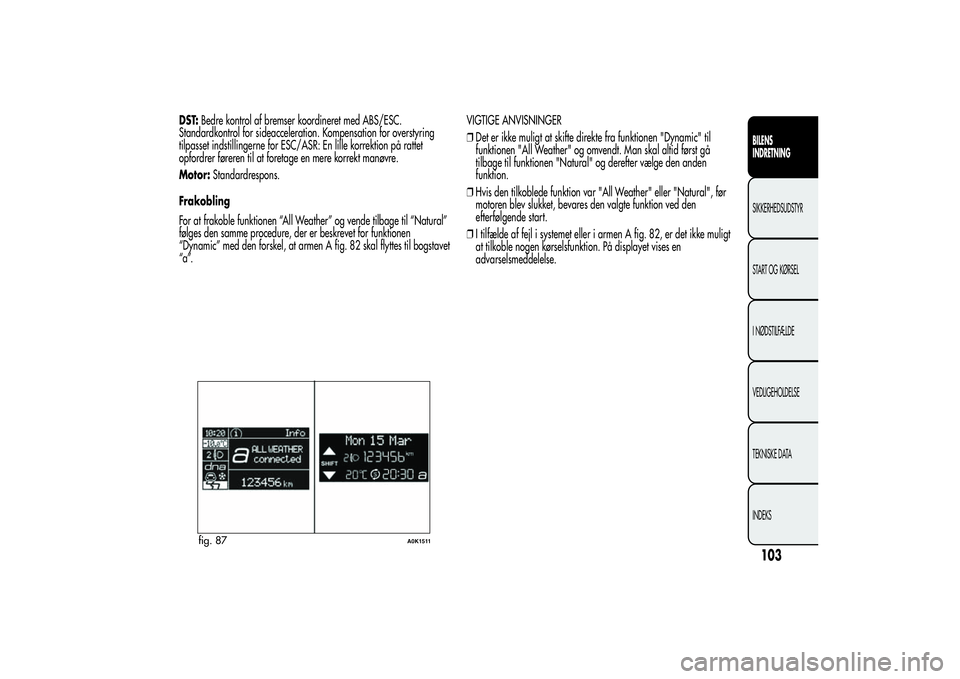

DST:Bedre kontrol af bremser koordineret med ABS/ESC.
Standardkontrol for sideacceleration. Kompensation for overstyring
tilpasset indstillingerne for ESC/ASR: En lille korrektion på rattet
opfordrer føreren til at foretage en mere korrekt manøvre.
Motor:Standardrespons.
Frakobling
For at frakoble funktionen “All Weather” og vende tilbage til “Natural”
følges den samme procedure, der er beskrevet for funktionen
“Dynamic” med den forskel, at armen A fig. 82 skal flyttes til bogstavet
“a”.VIGTIGE ANVISNINGER
❒Det er ikke muligt at skifte direkte fra funktionen "Dynamic" til
funktionen "All Weather" og omvendt. Man skal altid først gå
tilbage til funktionen "Natural" og derefter vælge den anden
funktion.
❒Hvis den tilkoblede funktion var "All Weather" eller "Natural", før
motoren blev slukket, bevares den valgte funktion ved den
efterfølgende start.
❒I tilfælde af fejl i systemet eller i armen A fig. 82, er det ikke muligt
at tilkoble nogen kørselsfunktion. På displayet vises en
advarselsmeddelelse.
fig. 87
A0K1511
103BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

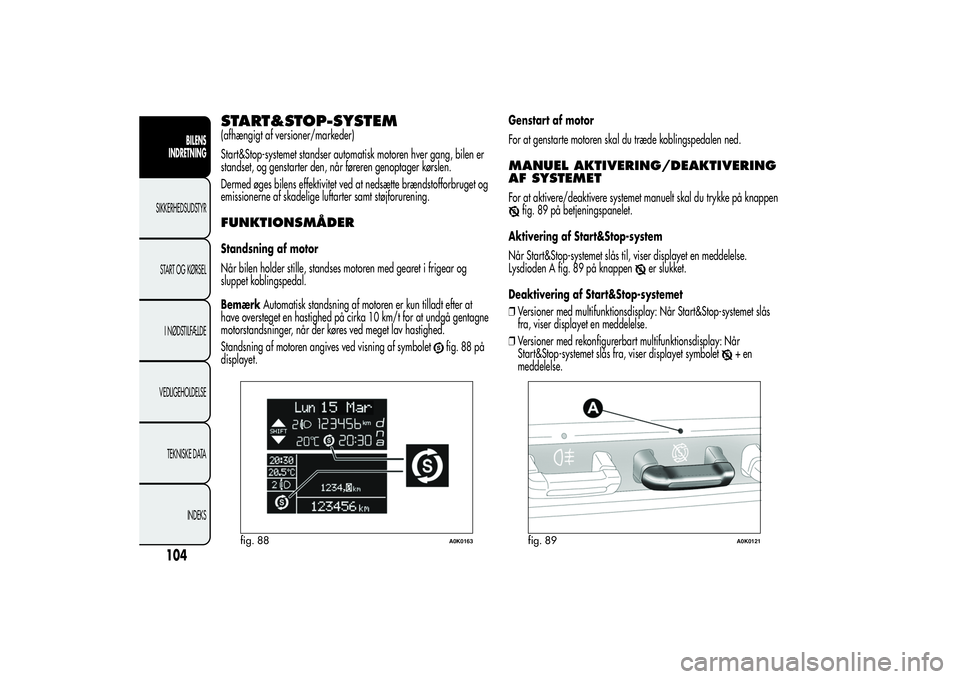

START&STOP-SYSTEM(afhængigt af versioner/markeder)
Start&Stop-systemet standser automatisk motoren hver gang, bilen er
standset, og genstarter den, når føreren genoptager kørslen.
Dermed øges bilens effektivitet ved at nedsætte brændstofforbruget og
emissionerne af skadelige luftarter samt støjforurening.FUNKTIONSMÅDERStandsning af motor
Når bilen holder stille, standses motoren med gearet i frigear og
sluppet koblingspedal.
BemærkAutomatisk standsning af motoren er kun tilladt efter at
have oversteget en hastighed på cirka 10 km/t for at undgå gentagne
motorstandsninger, når der køres ved meget lav hastighed.
Standsning af motoren angives ved visning af symbolet
fig. 88 på
displayet.Genstart af motor
For at genstarte motoren skal du træde koblingspedalen ned.
MANUEL AKTIVERING/DEAKTIVERING
AF SYSTEMETFor at aktivere/deaktivere systemet manuelt skal du trykke på knappen
fig. 89 på betjeningspanelet.
Aktivering af Start&Stop-system
Når Start&Stop-systemet slås til, viser displayet en meddelelse.
Lysdioden A fig. 89 på knappen
er slukket.
Deaktivering af Start&Stop-systemet
❒Versioner med multifunktionsdisplay: Når Start&Stop-systemet slås
fra, viser displayet en meddelelse.
❒Versioner med rekonfigurerbart multifunktionsdisplay: Når
Start&Stop-systemet slås fra, viser displayet symbolet
+en
meddelelse.
fig. 88
A0K0163
fig. 89
A0K0121
104
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

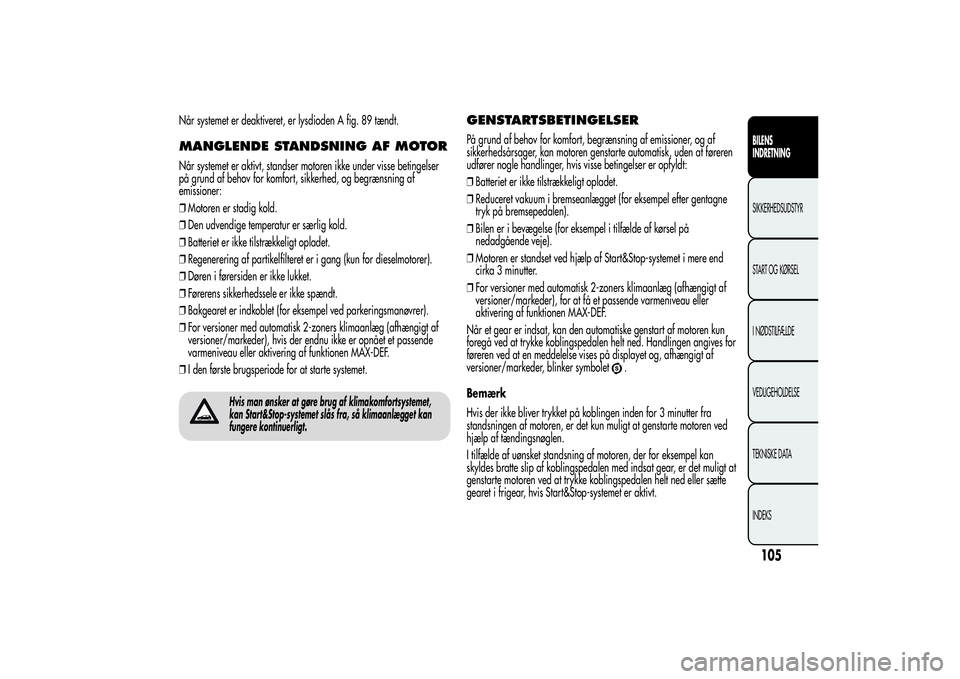

Når systemet er deaktiveret, er lysdioden A fig. 89 tændt.MANGLENDE STANDSNING AF MOTORNår systemet er aktivt, standser motoren ikke under visse betingelser
på grund af behov for komfort, sikkerhed, og begrænsning af
emissioner:
❒Motoren er stadig kold.
❒Den udvendige temperatur er særlig kold.
❒Batteriet er ikke tilstrækkeligt opladet.
❒Regenerering af partikelfilteret er i gang (kun for dieselmotorer).
❒Døren i førersiden er ikke lukket.
❒Førerens sikkerhedssele er ikke spændt.
❒Bakgearet er indkoblet (for eksempel ved parkeringsmanøvrer).
❒For versioner med automatisk 2-zoners klimaanlæg (afhængigt af
versioner/markeder), hvis der endnu ikke er opnået et passende
varmeniveau eller aktivering af funktionen MAX-DEF.
❒I den første brugsperiode for at starte systemet.
Hvis man ønsker at gøre brug af klimakomfortsystemet,
kan Start&Stop-systemet slås fra, så klimaanlægget kan
fungere kontinuerligt.
GENSTARTSBETINGELSERPå grund af behov for komfort, begrænsning af emissioner, og af
sikkerhedsårsager, kan motoren genstarte automatisk, uden at føreren
udfører nogle handlinger, hvis visse betingelser er opfyldt:
❒Batteriet er ikke tilstrækkeligt opladet.
❒Reduceret vakuum i bremseanlægget (for eksempel efter gentagne
tryk på bremsepedalen).
❒Bilen er i bevægelse (for eksempel i tilfælde af kørsel på
nedadgående veje).
❒Motoren er standset ved hjælp af Start&Stop-systemet i mere end
cirka 3 minutter.
❒For versioner med automatisk 2-zoners klimaanlæg (afhængigt af
versioner/markeder), for at få et passende varmeniveau eller
aktivering af funktionen MAX-DEF.
Når et gear er indsat, kan den automatiske genstart af motoren kun
foregå ved at trykke koblingspedalen helt ned. Handlingen angives for
føreren ved at en meddelelse vises på displayet og, afhængigt af
versioner/markeder, blinker symbolet
.
Bemærk
Hvis der ikke bliver trykket på koblingen inden for 3 minutter fra
standsningen af motoren, er det kun muligt at genstarte motoren ved
hjælp af tændingsnøglen.
I tilfælde af uønsket standsning af motoren, der for eksempel kan
skyldes bratte slip af koblingspedalen med indsat gear, er det muligt at
genstarte motoren ved at trykke koblingspedalen helt ned eller sætte
gearet i frigear, hvis Start&Stop-systemet er aktivt.
105BILENS
INDRETNINGSIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

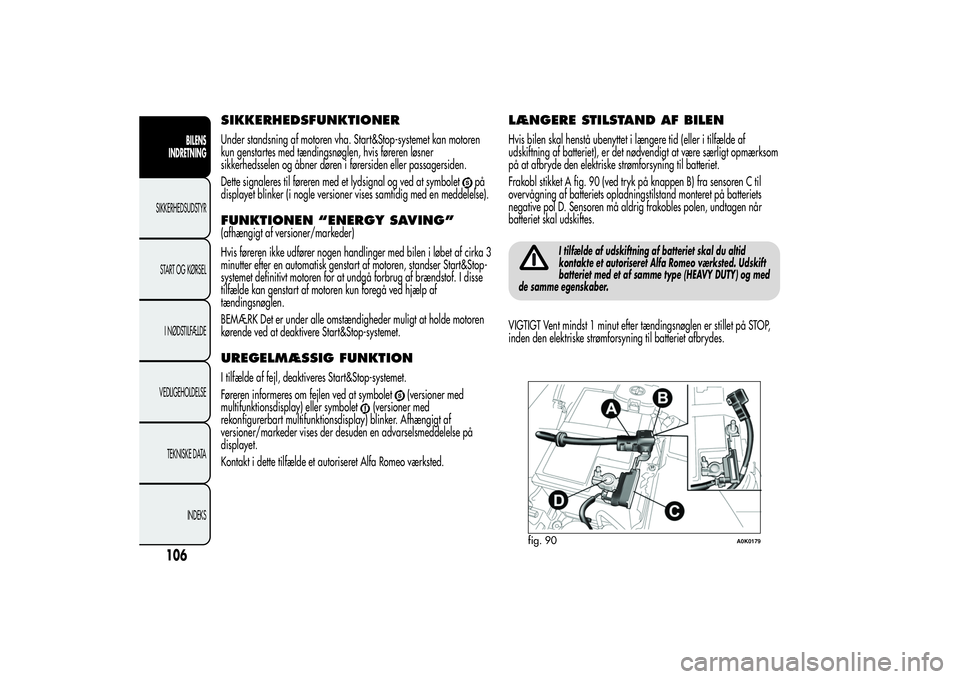

SIKKERHEDSFUNKTIONERUnder standsning af motoren vha. Start&Stop-systemet kan motoren
kun genstartes med tændingsnøglen, hvis føreren løsner
sikkerhedsselen og åbner døren i førersiden eller passagersiden.
Dette signaleres til føreren med et lydsignal og ved at symbolet
på
displayet blinker (i nogle versioner vises samtidig med en meddelelse).
FUNKTIONEN “ENERGY SAVING”(afhængigt af versioner/markeder)
Hvis føreren ikke udfører nogen handlinger med bilen i løbet af cirka 3
minutter efter en automatisk genstart af motoren, standser Start&Stop-
systemet definitivt motoren for at undgå forbrug af brændstof. I disse
tilfælde kan genstart af motoren kun foregå ved hjælp af
tændingsnøglen.
BEMÆRK Det er under alle omstændigheder muligt at holde motoren
kørende ved at deaktivere Start&Stop-systemet.UREGELMÆSSIG FUNKTIONI tilfælde af fejl, deaktiveres Start&Stop-systemet.
Føreren informeres om fejlen ved at symbolet
(versioner med
multifunktionsdisplay) eller symbolet
(versioner med
rekonfigurerbart multifunktionsdisplay) blinker. Afhængigt af
versioner/markeder vises der desuden en advarselsmeddelelse på
displayet.
Kontakt i dette tilfælde et autoriseret Alfa Romeo værksted.
LÆNGERE STILSTAND AF BILENHvis bilen skal henstå ubenyttet i længere tid (eller i tilfælde af
udskiftning af batteriet), er det nødvendigt at være særligt opmærksom
på at afbryde den elektriske strømforsyning til batteriet.
Frakobl stikket A fig. 90 (ved tryk på knappen B) fra sensoren C til
overvågning af batteriets opladningstilstand monteret på batteriets
negative pol D. Sensoren må aldrig frakobles polen, undtagen når
batteriet skal udskiftes.
I tilfælde af udskiftning af batteriet skal du altid
kontakte et autoriseret Alfa Romeo værksted. Udskift
batteriet med et af samme type (HEAVY DUTY) og med
de samme egenskaber.
VIGTIGT Vent mindst 1 minut efter tændingsnøglen er stillet på STOP,
inden den elektriske strømforsyning til batteriet afbrydes.
fig. 90
A0K0179
106
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
