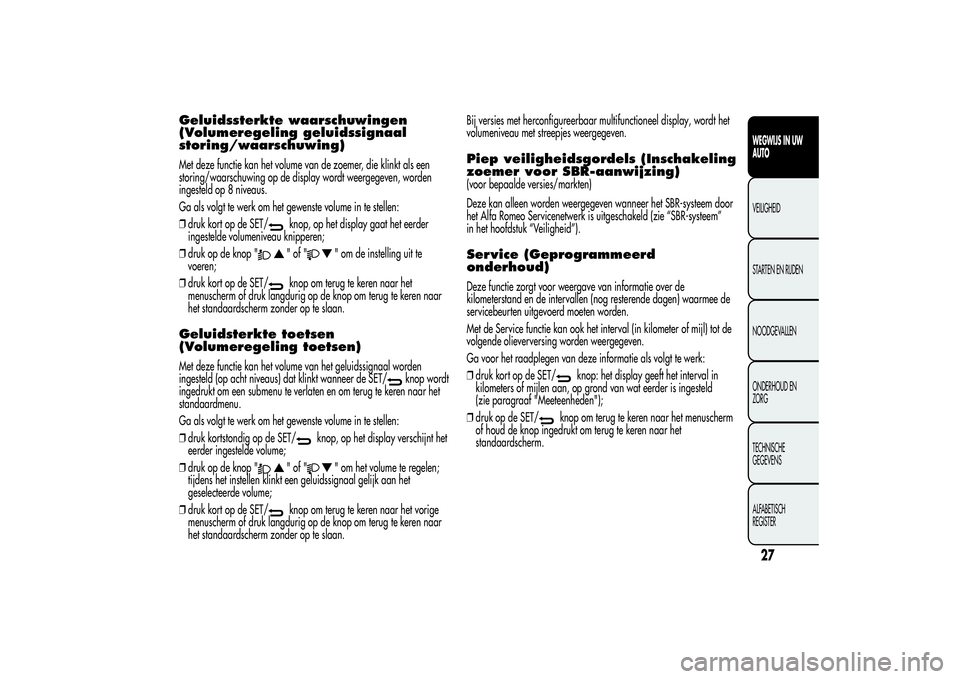

Geluidssterkte waarschuwingen
(Volumeregeling geluidssignaal
storing/waarschuwing)Met deze functie kan het volume van de zoemer, die klinkt als een
storing/waarschuwing op de display wordt weergegeven, worden
ingesteld op 8 niveaus.
Ga als volgt te werk om het gewenste volume in te stellen:
❒druk kort op de SET/
knop, op het display gaat het eerder
ingestelde volumeniveau knipperen;
❒druk op de knop ""of"
" om de instelling uit te
voeren;
❒druk kort op de SET/
knop om terug te keren naar het
menuscherm of druk langdurig op de knop om terug te keren naar
het standaardscherm zonder op te slaan.
Geluidsterkte toetsen
(Volumeregeling toetsen)Met deze functie kan het volume van het geluidssignaal worden
ingesteld (op acht niveaus) dat klinkt wanneer de SET/
knop wordt
ingedrukt om een submenu te verlaten en om terug te keren naar het
standaardmenu.
Ga als volgt te werk om het gewenste volume in te stellen:
❒druk kortstondig op de SET/
knop, op het display verschijnt het
eerder ingestelde volume;
❒druk op de knop "
"of"
" om het volume te regelen;
tijdens het instellen klinkt een geluidssignaal gelijk aan het
geselecteerde volume;
❒druk kort op de SET/
knop om terug te keren naar het vorige
menuscherm of druk langdurig op de knop om terug te keren naar
het standaardscherm zonder op te slaan.Bij versies met herconfigureerbaar multifunctioneel display, wordt het
volumeniveau met streepjes weergegeven.
Piep veiligheidsgordels (Inschakeling
zoemer voor SBR-aanwijzing)(voor bepaalde versies/markten)
Deze kan alleen worden weergegeven wanneer het SBR-systeem door
het Alfa Romeo Servicenetwerk is uitgeschakeld (zie “SBR-systeem”
in het hoofdstuk “Veiligheid”).Service (Geprogrammeerd
onderhoud)Deze functie zorgt voor weergave van informatie over de
kilometerstand en de intervallen (nog resterende dagen) waarmee de
servicebeurten uitgevoerd moeten worden.
Met de Service functie kan ook het interval (in kilometer of mijl) tot de
volgende olieverversing worden weergegeven.
Ga voor het raadplegen van deze informatie als volgt te werk:
❒druk kort op de SET/
knop: het display geeft het interval in
kilometers of mijlen aan, op grond van wat eerder is ingesteld
(zie paragraaf "Meeteenheden");
❒druk op de SET/
knop om terug te keren naar het menuscherm
of houd de knop ingedrukt om terug te keren naar het
standaardscherm.
27WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 32 of 288

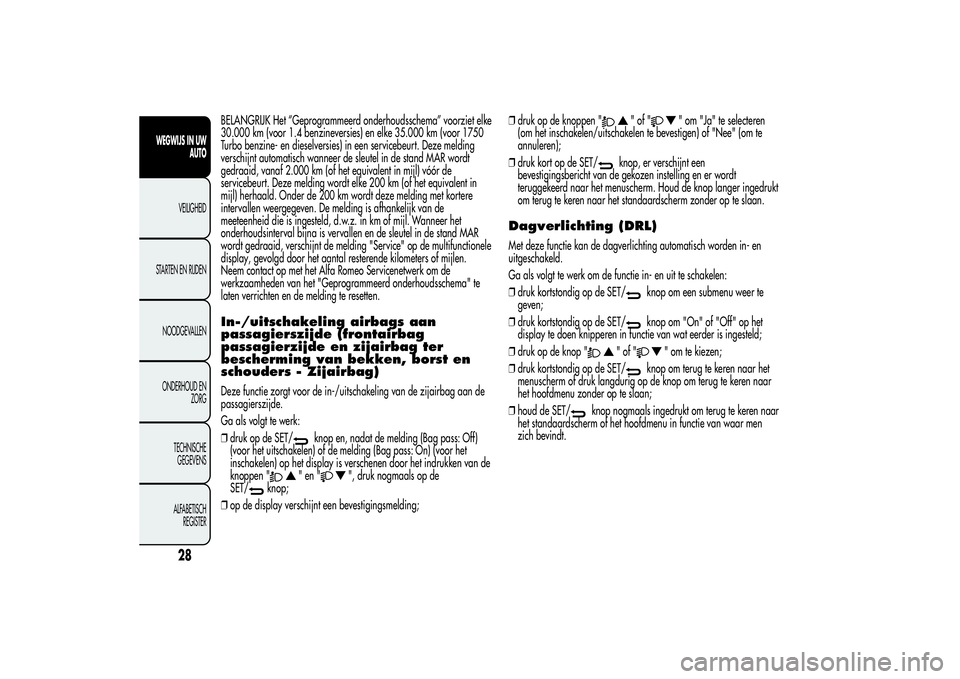

BELANGRIJK Het “Geprogrammeerd onderhoudsschema” voorziet elke
30.000 km (voor 1.4 benzineversies) en elke 35.000 km (voor 1750
Turbo benzine- en dieselversies) in een servicebeurt. Deze melding
verschijnt automatisch wanneer de sleutel in de stand MAR wordt
gedraaid, vanaf 2.000 km (of het equivalent in mijl) vóór de
servicebeurt. Deze melding wordt elke 200 km (of het equivalent in
mijl) herhaald. Onder de 200 km wordt deze melding met kortere
intervallen weergegeven. De melding is afhankelijk van de
meeteenheid die is ingesteld, d.w.z. in km of mijl. Wanneer het
onderhoudsinterval bijna is vervallen en de sleutel in de stand MAR
wordt gedraaid, verschijnt de melding "Service" op de multifunctionele
display, gevolgd door het aantal resterende kilometers of mijlen.
Neem contact op met het Alfa Romeo Servicenetwerk om de
werkzaamheden van het "Geprogrammeerd onderhoudsschema" te
laten verrichten en de melding te resetten.In-/uitschakeling airbags aan
passagierszijde (frontairbag
passagierzijde en zijairbag ter
bescherming van bekken, borst en
schouders - Zijairbag)Deze functie zorgt voor de in-/uitschakeling van de zijairbag aan de
passagierszijde.
Ga als volgt te werk:
❒druk op de SET/
knop en, nadat de melding (Bag pass: Off)
(voor het uitschakelen) of de melding (Bag pass: On) (voor het
inschakelen) op het display is verschenen door het indrukken van de
knoppen "
"en"
", druk nogmaals op de
SET/
knop;
❒op de display verschijnt een bevestigingsmelding;❒druk op de knoppen "
"of"
" om "Ja" te selecteren
(om het inschakelen/uitschakelen te bevestigen) of "Nee" (om te
annuleren);
❒druk kort op de SET/
knop, er verschijnt een
bevestigingsbericht van de gekozen instelling en er wordt
teruggekeerd naar het menuscherm. Houd de knop langer ingedrukt
om terug te keren naar het standaardscherm zonder op te slaan.
Dagverlichting (DRL)Met deze functie kan de dagverlichting automatisch worden in- en
uitgeschakeld.
Ga als volgt te werk om de functie in- en uit te schakelen:
❒druk kortstondig op de SET/
knop om een submenu weer te
geven;
❒druk kortstondig op de SET/knop om "On" of "Off" op het
display te doen knipperen in functie van wat eerder is ingesteld;
❒druk op de knop "
"of"
" om te kiezen;
❒druk kortstondig op de SET/
knop om terug te keren naar het
menuscherm of druk langdurig op de knop om terug te keren naar
het hoofdmenu zonder op te slaan;
❒houd de SET/
knop nogmaals ingedrukt om terug te keren naar
het standaardscherm of het hoofdmenu in functie van waar men
zich bevindt.
28
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 33 of 288

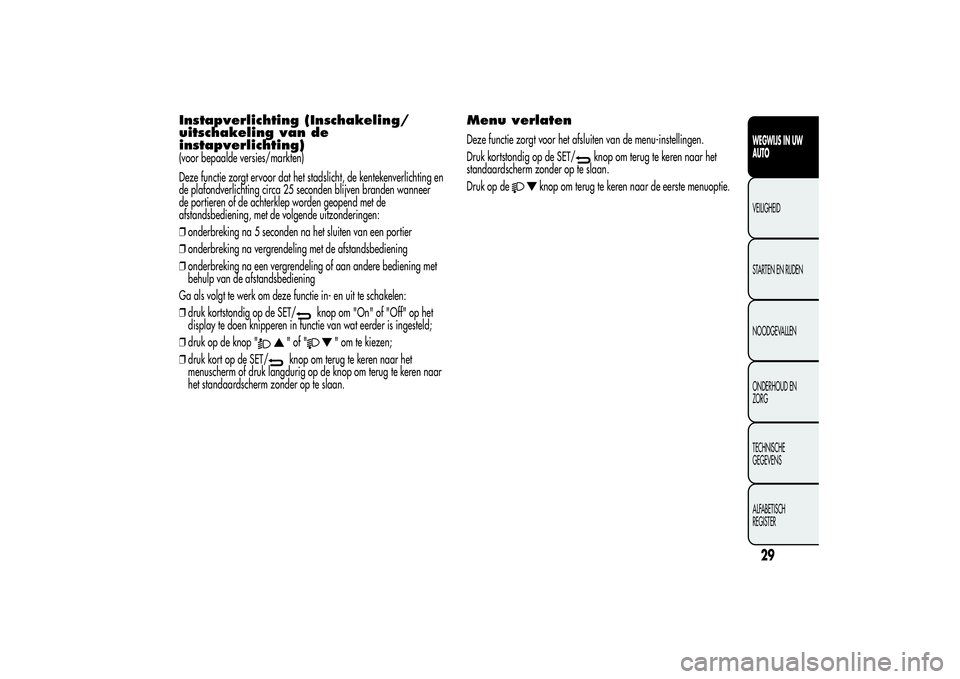

Instapverlichting (Inschakeling/
uitschakeling van de
instapverlichting)(voor bepaalde versies/markten)
Deze functie zorgt ervoor dat het stadslicht, de kentekenverlichting en
de plafondverlichting circa 25 seconden blijven branden wanneer
de portieren of de achterklep worden geopend met de
afstandsbediening, met de volgende uitzonderingen:
❒onderbreking na 5 seconden na het sluiten van een portier
❒onderbreking na vergrendeling met de afstandsbediening
❒onderbreking na een vergrendeling of aan andere bediening met
behulp van de afstandsbediening
Ga als volgt te werk om deze functie in- en uit te schakelen:
❒druk kortstondig op de SET/
knop om "On" of "Off" op het
display te doen knipperen in functie van wat eerder is ingesteld;
❒druk op de knop "
"of"
" om te kiezen;
❒druk kort op de SET/
knop om terug te keren naar het
menuscherm of druk langdurig op de knop om terug te keren naar
het standaardscherm zonder op te slaan.
Menu verlatenDeze functie zorgt voor het afsluiten van de menu-instellingen.
Druk kortstondig op de SET/
knop om terug te keren naar het
standaardscherm zonder op te slaan.
Druk op de
knop om terug te keren naar de eerste menuoptie.
29WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 34 of 288

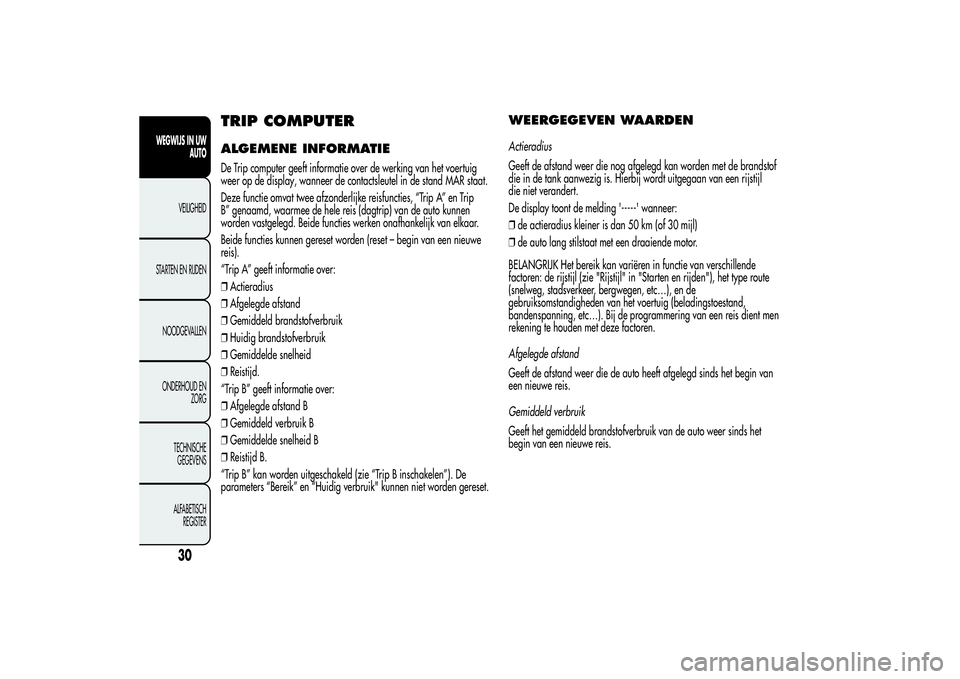

TRIP COMPUTERALGEMENE INFORMATIEDe Trip computer geeft informatie over de werking van het voertuig
weer op de display, wanneer de contactsleutel in de stand MAR staat.
Deze functie omvat twee afzonderlijke reisfuncties, “Trip A” en Trip
B” genaamd, waarmee de hele reis (dagtrip) van de auto kunnen
worden vastgelegd. Beide functies werken onafhankelijk van elkaar.
Beide functies kunnen gereset worden (reset – begin van een nieuwe
reis).
“Trip A” geeft informatie over:
❒Actieradius
❒Afgelegde afstand
❒Gemiddeld brandstofverbruik
❒Huidig brandstofverbruik
❒Gemiddelde snelheid
❒Reistijd.
“Trip B” geeft informatie over:
❒Afgelegde afstand B
❒Gemiddeld verbruik B
❒Gemiddelde snelheid B
❒Reistijd B.
“Trip B” kan worden uitgeschakeld (zie “Trip B inschakelen”). De
parameters “Bereik” en “Huidig verbruik" kunnen niet worden gereset.
WEERGEGEVEN WAARDENActieradius
Geeft de afstand weer die nog afgelegd kan worden met de brandstof
die in de tank aanwezig is. Hierbij wordt uitgegaan van een rijstijl
die niet verandert.
De display toont de melding '-----' wanneer:
❒de actieradius kleiner is dan 50 km (of 30 mijl)
❒de auto lang stilstaat met een draaiende motor.
BELANGRIJK Het bereik kan variëren in functie van verschillende
factoren: de rijstijl (zie "Rijstijl" in "Starten en rijden"), het type route
(snelweg, stadsverkeer, bergwegen, etc…), en de
gebruiksomstandigheden van het voertuig (beladingstoestand,
bandenspanning, etc…). Bij de programmering van een reis dient men
rekening te houden met deze factoren.
Afgelegde afstand
Geeft de afstand weer die de auto heeft afgelegd sinds het begin van
een nieuwe reis.
Gemiddeld verbruik
Geeft het gemiddeld brandstofverbruik van de auto weer sinds het
begin van een nieuwe reis.
30
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 35 of 288

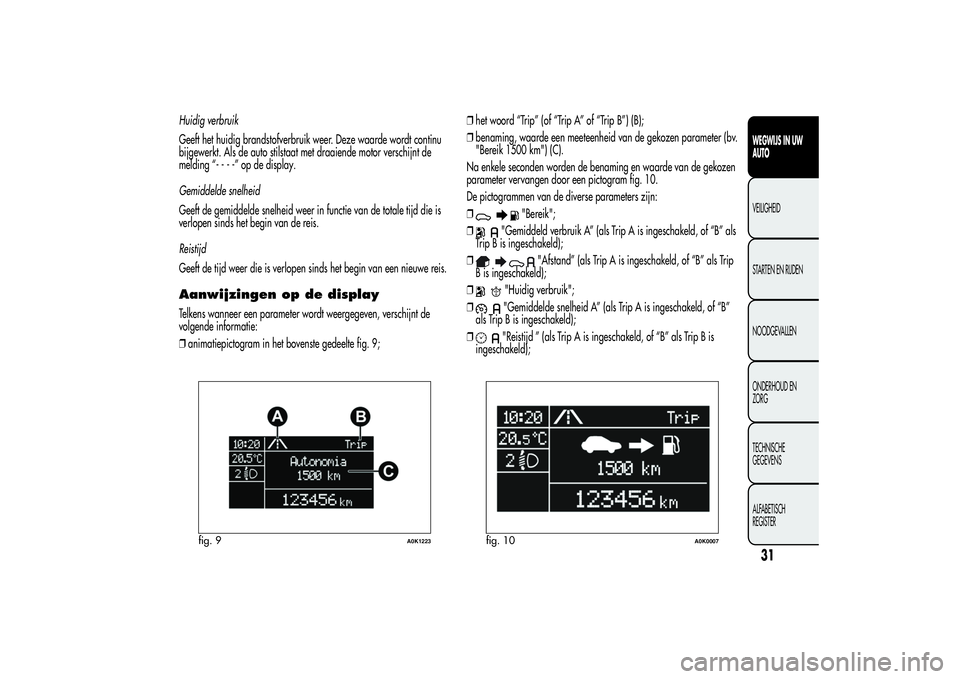

Huidig verbruik
Geeft het huidig brandstofverbruik weer. Deze waarde wordt continu
bijgewerkt. Als de auto stilstaat met draaiende motor verschijnt de
melding “----”opdedisplay.
Gemiddelde snelheid
Geeft de gemiddelde snelheid weer in functie van de totale tijd die is
verlopen sinds het begin van de reis.
Reistijd
Geeft de tijd weer die is verlopen sinds het begin van een nieuwe reis.Aanwijzingen op de displayTelkens wanneer een parameter wordt weergegeven, verschijnt de
volgende informatie:
❒animatiepictogram in het bovenste gedeelte fig. 9;❒het woord “Trip” (of “Trip A” of “Trip B”) (B);
❒benaming, waarde een meeteenheid van de gekozen parameter (bv.
"Bereik 1500 km") (C).
Na enkele seconden worden de benaming en waarde van de gekozen
parameter vervangen door een pictogram fig. 10.
De pictogrammen van de diverse parameters zijn:
❒
"Bereik";
❒
"Gemiddeld verbruik A” (als Trip A is ingeschakeld, of “B” als
Trip B is ingeschakeld);
❒
"Afstand” (als Trip A is ingeschakeld, of “B” als Trip
B is ingeschakeld);
❒
"Huidig verbruik";
❒"Gemiddelde snelheid A” (als Trip A is ingeschakeld, of “B”
als Trip B is ingeschakeld);
❒"Reistijd ” (als Trip A is ingeschakeld, of “B” als Trip B is
ingeschakeld);
fig. 9
A0K1223
fig. 10
A0K0007
31WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 36 of 288

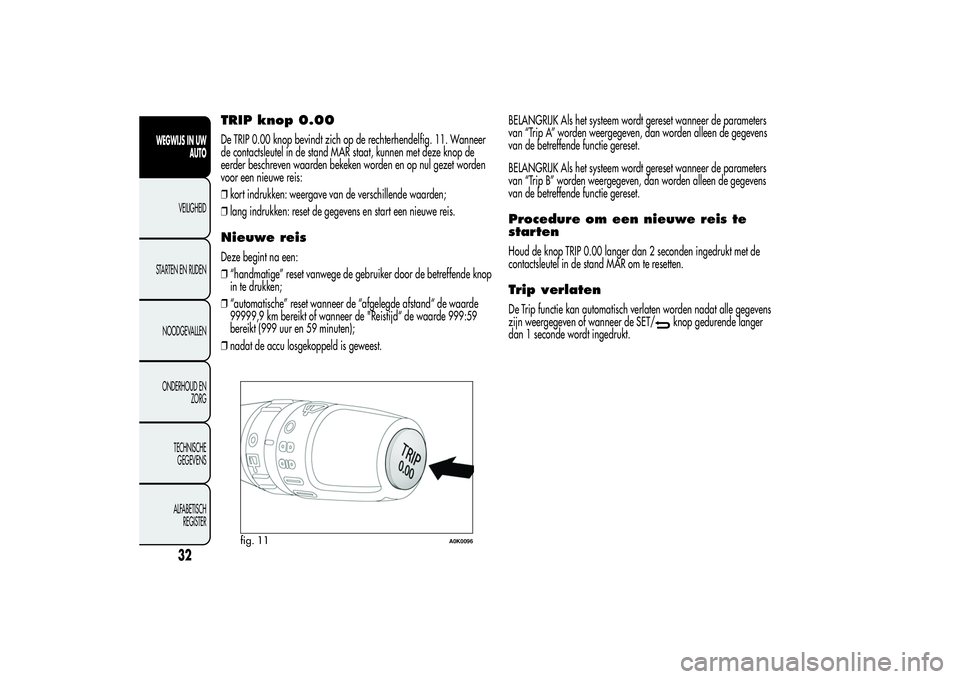

TRIP knop 0.00De TRIP 0.00 knop bevindt zich op de rechterhendelfig. 11. Wanneer
de contactsleutel in de stand MAR staat, kunnen met deze knop de
eerder beschreven waarden bekeken worden en op nul gezet worden
voor een nieuwe reis:
❒kort indrukken: weergave van de verschillende waarden;
❒lang indrukken: reset de gegevens en start een nieuwe reis.Nieuwe reisDeze begint na een:
❒“handmatige” reset vanwege de gebruiker door de betreffende knop
in te drukken;
❒“automatische” reset wanneer de “afgelegde afstand“ de waarde
99999,9 km bereikt of wanneer de "Reistijd“ de waarde 999:59
bereikt (999 uur en 59 minuten);
❒nadat de accu losgekoppeld is geweest.BELANGRIJK Als het systeem wordt gereset wanneer de parameters
van “Trip A” worden weergegeven, dan worden alleen de gegevens
van de betreffende functie gereset.
BELANGRIJK Als het systeem wordt gereset wanneer de parameters
van “Trip B” worden weergegeven, dan worden alleen de gegevens
van de betreffende functie gereset.
Procedure om een nieuwe reis te
startenHoud de knop TRIP 0.00 langer dan 2 seconden ingedrukt met de
contactsleutel in de stand MAR om te resetten.Trip verlatenDe Trip functie kan automatisch verlaten worden nadat alle gegevens
zijn weergegeven of wanneer de SET/
knop gedurende langer
dan 1 seconde wordt ingedrukt.
fig. 11
A0K0096
32
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 37 of 288

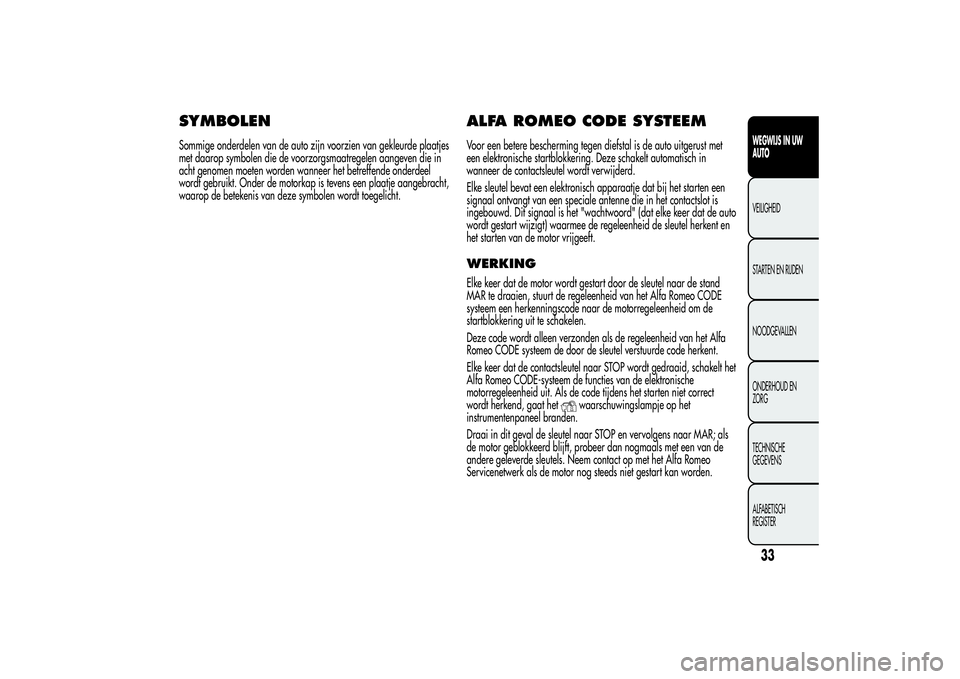

SYMBOLENSommige onderdelen van de auto zijn voorzien van gekleurde plaatjes
met daarop symbolen die de voorzorgsmaatregelen aangeven die in
acht genomen moeten worden wanneer het betreffende onderdeel
wordt gebruikt. Onder de motorkap is tevens een plaatje aangebracht,
waarop de betekenis van deze symbolen wordt toegelicht.
ALFA ROMEO CODE SYSTEEMVoor een betere bescherming tegen diefstal is de auto uitgerust met
een elektronische startblokkering. Deze schakelt automatisch in
wanneer de contactsleutel wordt verwijderd.
Elke sleutel bevat een elektronisch apparaatje dat bij het starten een
signaal ontvangt van een speciale antenne die in het contactslot is
ingebouwd. Dit signaal is het "wachtwoord" (dat elke keer dat de auto
wordt gestart wijzigt) waarmee de regeleenheid de sleutel herkent en
het starten van de motor vrijgeeft.WERKINGElke keer dat de motor wordt gestart door de sleutel naar de stand
MAR te draaien, stuurt de regeleenheid van het Alfa Romeo CODE
systeem een herkenningscode naar de motorregeleenheid om de
startblokkering uit te schakelen.
Deze code wordt alleen verzonden als de regeleenheid van het Alfa
Romeo CODE systeem de door de sleutel verstuurde code herkent.
Elke keer dat de contactsleutel naar STOP wordt gedraaid, schakelt het
Alfa Romeo CODE-systeem de functies van de elektronische
motorregeleenheid uit. Als de code tijdens het starten niet correct
wordt herkend, gaat het
waarschuwingslampje op het
instrumentenpaneel branden.
Draai in dit geval de sleutel naar STOP en vervolgens naar MAR; als
de motor geblokkeerd blijft, probeer dan nogmaals met een van de
andere geleverde sleutels. Neem contact op met het Alfa Romeo
Servicenetwerk als de motor nog steeds niet gestart kan worden.
33WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 38 of 288

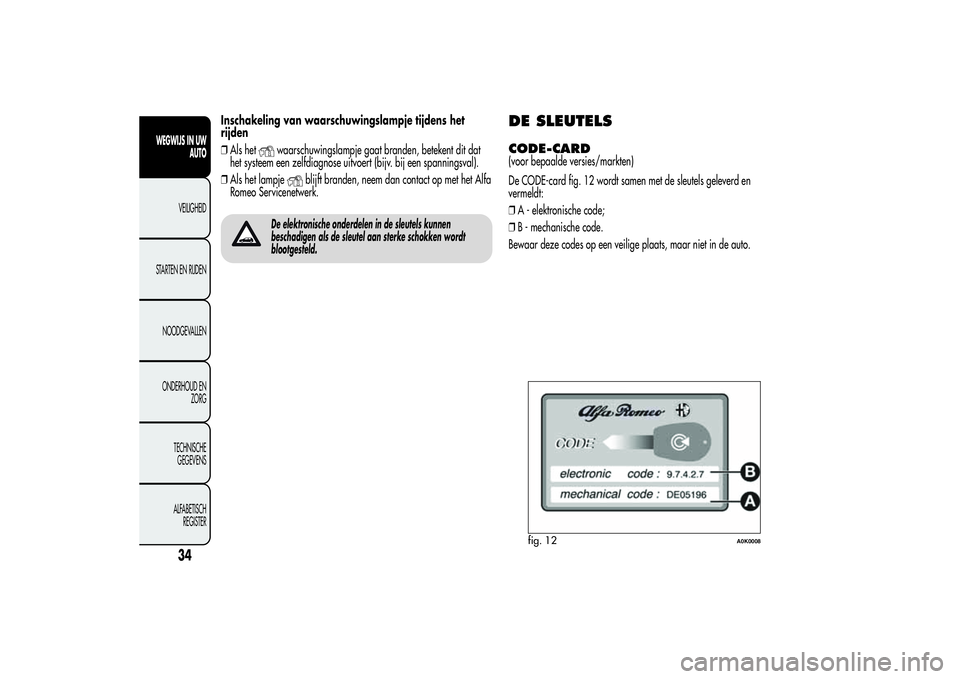

Inschakeling van waarschuwingslampje tijdens het
rijden
❒Als het
waarschuwingslampje gaat branden, betekent dit dat
het systeem een zelfdiagnose uitvoert (bijv. bij een spanningsval).
❒Als het lampje
blijft branden, neem dan contact op met het Alfa
Romeo Servicenetwerk.
De elektronische onderdelen in de sleutels kunnen
beschadigen als de sleutel aan sterke schokken wordt
blootgesteld.
DE SLEUTELSCODE-CARD(voor bepaalde versies/markten)
De CODE-card fig. 12 wordt samen met de sleutels geleverd en
vermeldt:
❒A - elektronische code;
❒B - mechanische code.
Bewaar deze codes op een veilige plaats, maar niet in de auto.
fig. 12
A0K0008
34
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 39 of 288

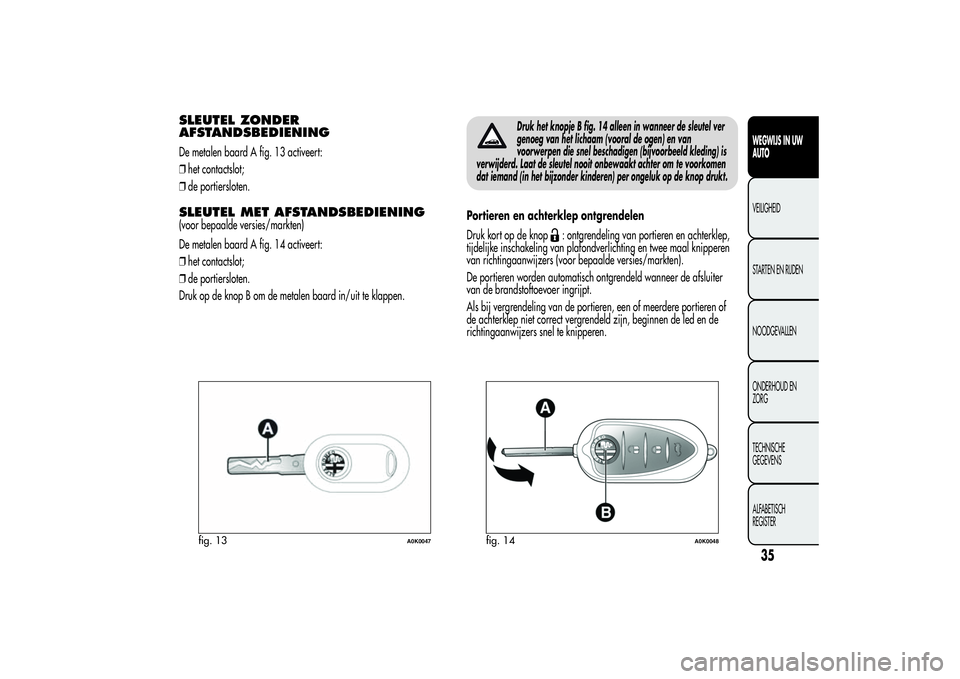

SLEUTEL ZONDER
AFSTANDSBEDIENINGDe metalen baard A fig. 13 activeert:
❒het contactslot;
❒de portiersloten.SLEUTEL MET AFSTANDSBEDIENING(voor bepaalde versies/markten)
De metalen baard A fig. 14 activeert:
❒het contactslot;
❒de portiersloten.
Druk op de knop B om de metalen baard in/uit te klappen.
Druk het knopje B fig. 14 alleen in wanneer de sleutel ver
genoeg van het lichaam (vooral de ogen) en van
voorwerpen die snel beschadigen (bijvoorbeeld kleding) is
verwijderd. Laat de sleutel nooit onbewaakt achter om te voorkomen
dat iemand (in het bijzonder kinderen) per ongeluk op de knop drukt.
Portieren en achterklep ontgrendelen
Druk kort op de knop
: ontgrendeling van portieren en achterklep,
tijdelijke inschakeling van plafondverlichting en twee maal knipperen
van richtingaanwijzers (voor bepaalde versies/markten).
De portieren worden automatisch ontgrendeld wanneer de afsluiter
van de brandstoftoevoer ingrijpt.
Als bij vergrendeling van de portieren, een of meerdere portieren of
de achterklep niet correct vergrendeld zijn, beginnen de led en de
richtingaanwijzers snel te knipperen.
fig. 13
A0K0047
fig. 14
A0K0048
35WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 40 of 288

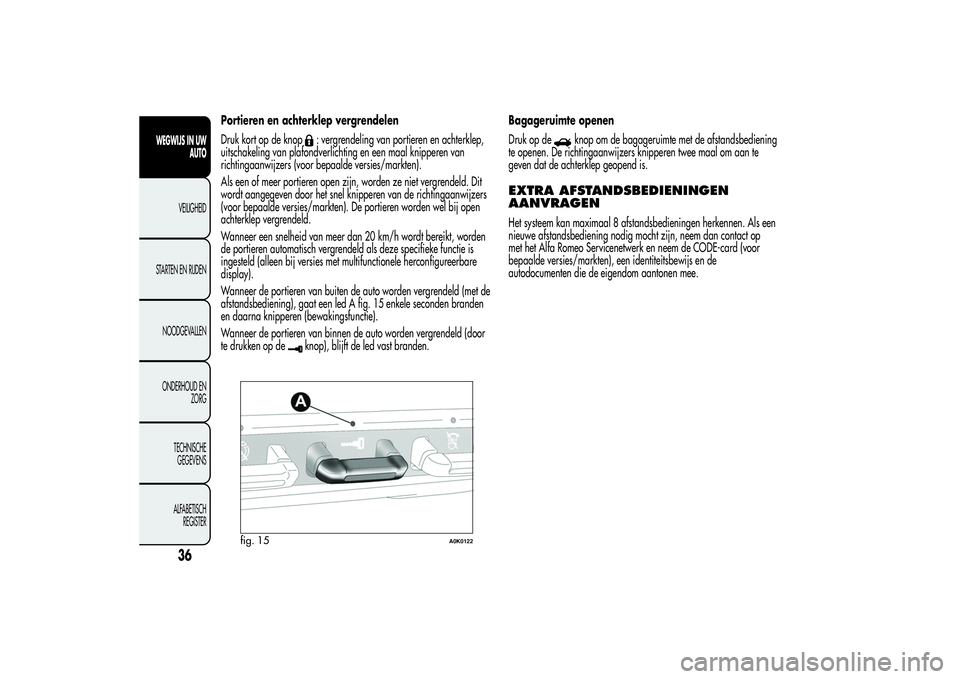

Portieren en achterklep vergrendelen
Druk kort op de knop
: vergrendeling van portieren en achterklep,
uitschakeling van plafondverlichting en een maal knipperen van
richtingaanwijzers (voor bepaalde versies/markten).
Als een of meer portieren open zijn, worden ze niet vergrendeld. Dit
wordt aangegeven door het snel knipperen van de richtingaanwijzers
(voor bepaalde versies/markten). De portieren worden wel bij open
achterklep vergrendeld.
Wanneer een snelheid van meer dan 20 km/h wordt bereikt, worden
de portieren automatisch vergrendeld als deze specifieke functie is
ingesteld (alleen bij versies met multifunctionele herconfigureerbare
display).
Wanneer de portieren van buiten de auto worden vergrendeld (met de
afstandsbediening), gaat een led A fig. 15 enkele seconden branden
en daarna knipperen (bewakingsfunctie).
Wanneer de portieren van binnen de auto worden vergrendeld (door
te drukken op de
knop), blijft de led vast branden.Bagageruimte openen
Druk op de
knop om de bagageruimte met de afstandsbediening
te openen. De richtingaanwijzers knipperen twee maal om aan te
geven dat de achterklep geopend is.
EXTRA AFSTANDSBEDIENINGEN
AANVRAGENHet systeem kan maximaal 8 afstandsbedieningen herkennen. Als een
nieuwe afstandsbediening nodig mocht zijn, neem dan contact op
met het Alfa Romeo Servicenetwerk en neem de CODE-card (voor
bepaalde versies/markten), een identiteitsbewijs en de
autodocumenten die de eigendom aantonen mee.
fig. 15
A0K0122
36
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
