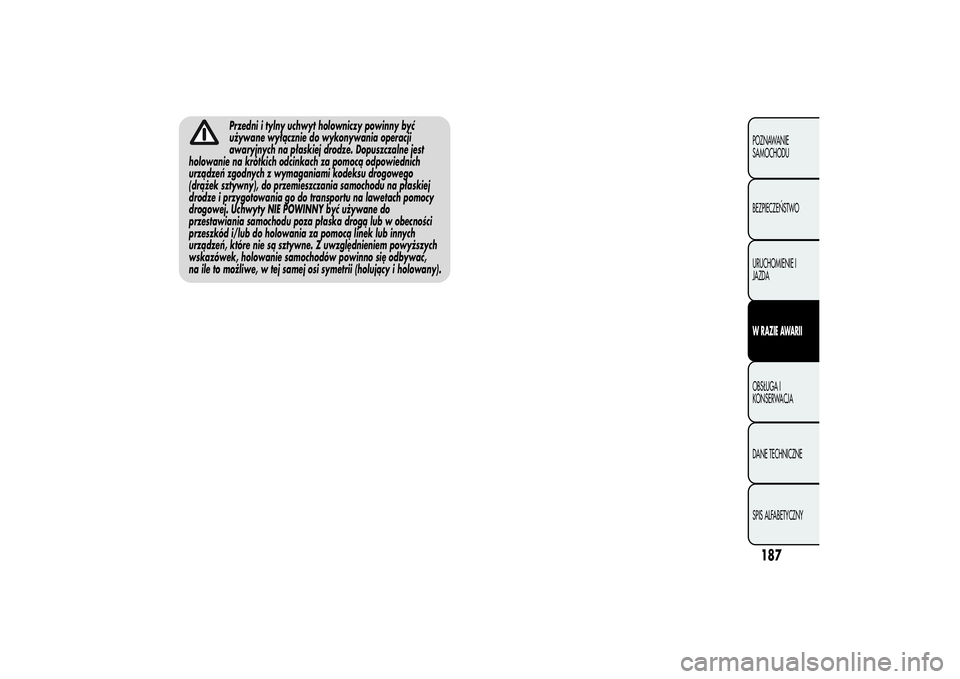

Przedni i tylny uchwyt holowniczy powinny być
używane wyłącznie do wykonywania operacji
awaryjnych na płaskiej drodze. Dopuszczalne jest
holowanie na krótkich odcinkach za pomocą odpowiednich
urządzeń zgodnych z wymaganiami kodeksu drogowego
(drążek sztywny), do przemieszczania samochodu na płaskiej
drodze i przygotowania go do transportu na lawetach pomocy
drogowej. Uchwyty NIE POWINNY być używane do
przestawiania samochodu poza płaska drogą lub w obecności
przeszkód i/lub do holowania za pomocą linek lub innych
urządzeń, które nie są sztywne. Z uwzględnieniem powyższych
wskazówek, holowanie samochodów powinno się odbywać,
na ile to możliwe, w tej samej osi symetrii (holujący i holowany).
187POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDAW RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

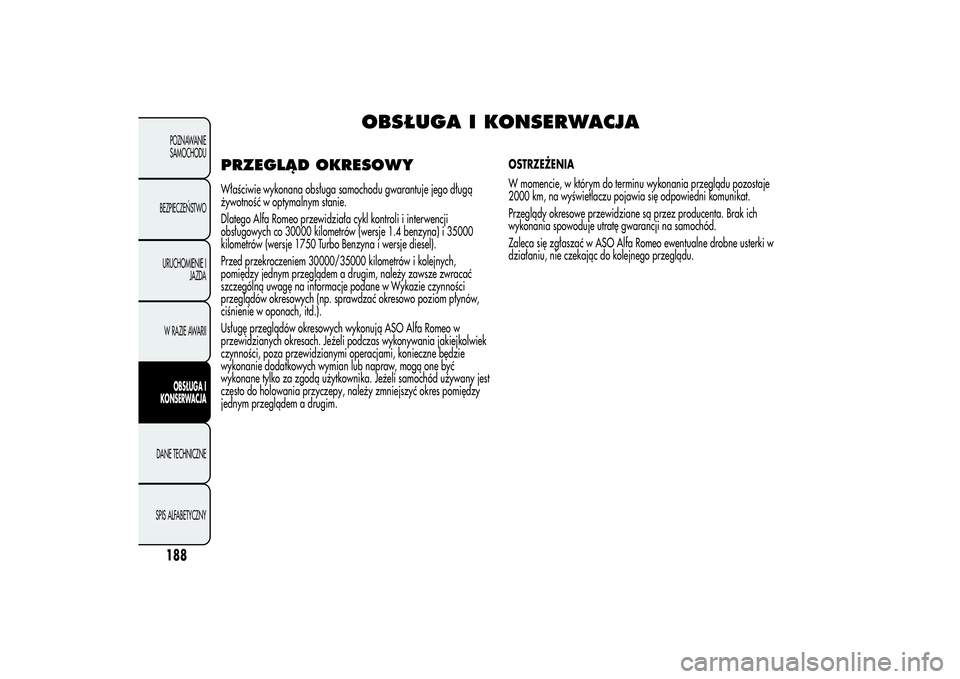

OBSŁUGA I KONSERWACJA
PRZEGLĄD OKRESOWYWłaściwie wykonana obsługa samochodu gwarantuje jego długą
żywotność w optymalnym stanie.
Dlatego Alfa Romeo przewidziała cykl kontroli i interwencji
obsługowych co 30000 kilometrów (wersje 1.4 benzyna) i 35000
kilometrów (wersje 1750 Turbo Benzyna i wersje diesel).
Przed przekroczeniem 30000/35000 kilometrów i kolejnych,
pomiędzy jednym przeglądem a drugim, należy zawsze zwracać
szczególną uwagę na informacje podane w Wykazie czynności
przeglądów okresowych (np. sprawdzać okresowo poziom płynów,
ciśnienie w oponach, itd.).
Usługę przeglądów okresowych wykonują ASO Alfa Romeo w
przewidzianych okresach. Jeżeli podczas wykonywania jakiejkolwiek
czynności, poza przewidzianymi operacjami, konieczne będzie
wykonanie dodatkowych wymian lub napraw, mogą one być
wykonane tylko za zgodą użytkownika. Jeżeli samochód używany jest
często do holowania przyczepy, należy zmniejszyć okres pomiędzy
jednym przeglądem a drugim.OSTRZEŻENIA
W momencie, w którym do terminu wykonania przeglądu pozostaje
2000 km, na wyświetlaczu pojawia się odpowiedni komunikat.
Przeglądy okresowe przewidziane są przez producenta. Brak ich
wykonania spowoduje utratę gwarancji na samochód.
Zaleca się zgłaszać w ASO Alfa Romeo ewentualne drobne usterki w
działaniu, nie czekając do kolejnego przeglądu.
188POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

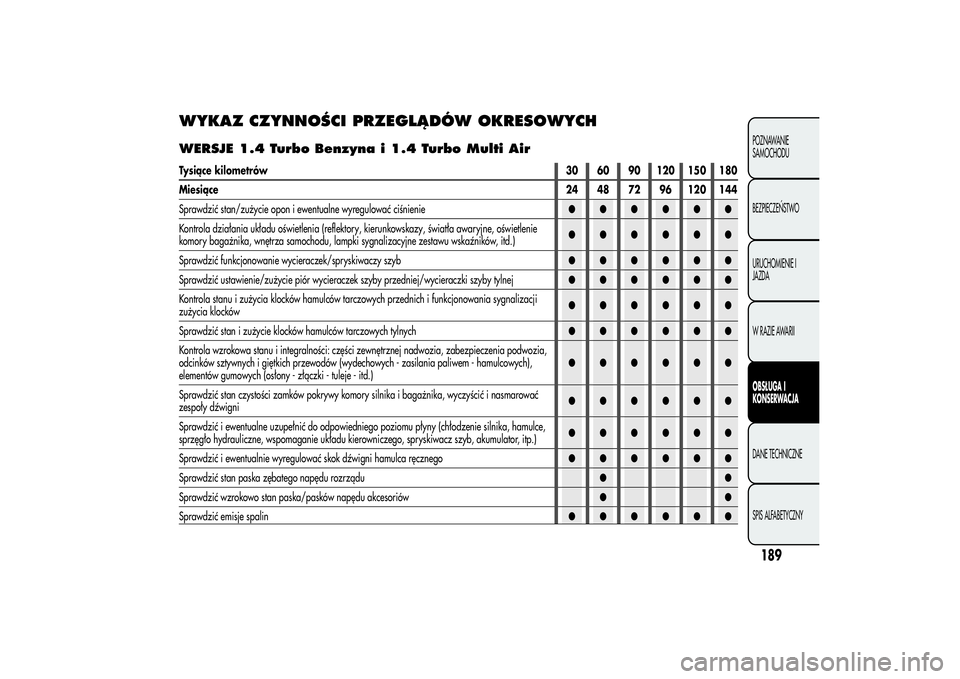

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCHWERSJE 1.4 Turbo Benzyna i 1.4 Turbo Multi AirTysiące kilometrów30 60 90 120 150 180
Miesiące24 48 72 96 120 144
Sprawdzić stan/zużycie opon i ewentualne wyregulować ciśnienie●●●●●●
Kontrola działania układu oświetlenia (reflektory, kierunkowskazy, światła awaryjne, oświetlenie
komory bagażnika, wnętrza samochodu, lampki sygnalizacyjne zestawu wskaźników, itd.)●●●●●●
Sprawdzić funkcjonowanie wycieraczek/spryskiwaczy szyb●●●●●●
Sprawdzić ustawienie/zużycie piór wycieraczek szyby przedniej/wycieraczki szyby tylnej●●●●●●
Kontrola stanu i zużycia klocków hamulców tarczowych przednich i funkcjonowania sygnalizacji
zużycia klocków●●●●●●
Sprawdzić stan i zużycie klocków hamulców tarczowych tylnych●●●●●●
Kontrola wzrokowa stanu i integralności: części zewnętrznej nadwozia, zabezpieczenia podwozia,
odcinków sztywnych i giętkich przewodów (wydechowych - zasilania paliwem - hamulcowych),
elementów gumowych (osłony - złączki - tuleje - itd.)●●●●●●
Sprawdzić stan czystości zamków pokrywy komory silnika i bagażnika, wyczyścić i nasmarować
zespoły dźwigni●●●●●●
Sprawdzić i ewentualne uzupełnić do odpowiedniego poziomu płyny (chłodzenie silnika, hamulce,
sprzęgło hydrauliczne, wspomaganie układu kierowniczego, spryskiwacz szyb, akumulator, itp.)●●●●●●
Sprawdzić i ewentualnie wyregulować skok dźwigni hamulca ręcznego●●●●●●
Sprawdzić stan paska zębatego napędu rozrządu●●
Sprawdzić wzrokowo stan paska/pasków napędu akcesoriów●●
Sprawdzić emisje spalin●●●●●●
189POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJADANE TECHNICZNE
SPIS ALFABETYCZNY

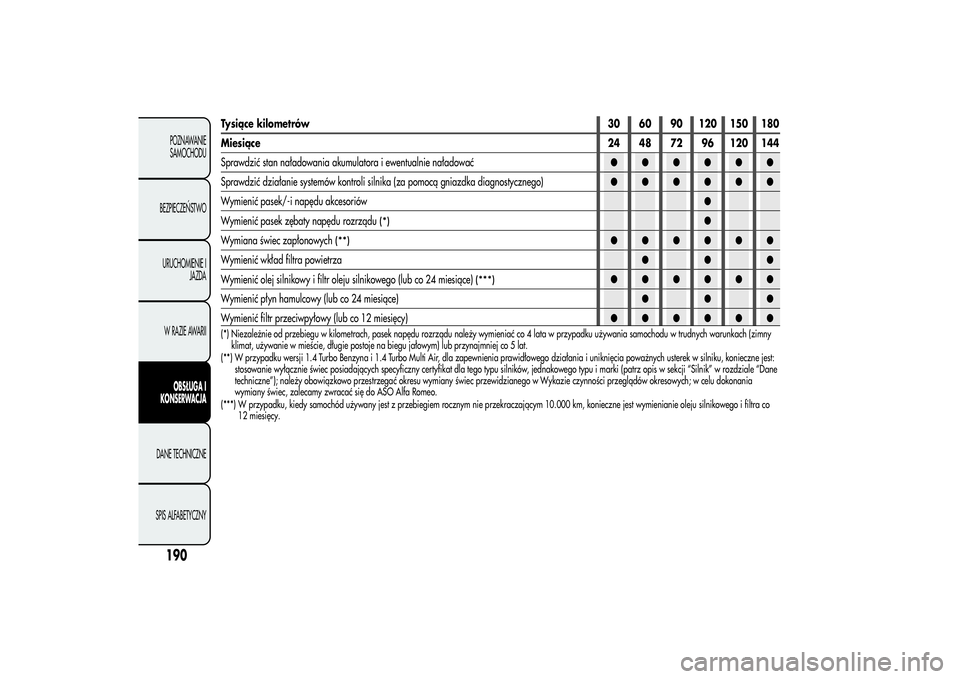

Tysiące kilometrów30 60 90 120 150 180
Miesiące24 48 72 96 120 144
Sprawdzić stan naładowania akumulatora i ewentualnie naładować●●●●●●
Sprawdzić działanie systemów kontroli silnika (za pomocą gniazdka diagnostycznego)●●●●●●
Wymienić pasek/-i napędu akcesoriów●
Wymienić pasek zębaty napędu rozrządu
(*)
●
Wymiana świec zapłonowych
(**)
●●●●●●
Wymienić wkład filtra powietrza●●●
Wymienić olej silnikowy i filtr oleju silnikowego (lub co 24 miesiące)
(***)
●●●●●●
Wymienić płyn hamulcowy (lub co 24 miesiące)●●●
Wymienić filtr przeciwpyłowy (lub co 12 miesięcy)●●●●●●
(*) Niezależnie od przebiegu w kilometrach, pasek napędu rozrządu należy wymieniać co 4 lata w przypadku używania samochodu w trudnych warunkach (zimny
klimat, używanie w mieście, długie postoje na biegu jałowym) lub przynajmniej co 5 lat.
(**) W przypadku wersji 1.4 Turbo Benzyna i 1.4 Turbo Multi Air, dla zapewnienia prawidłowego działania i uniknięcia poważnych usterek w silniku, konieczne jest:
stosowanie wyłącznie świec posiadających specyficzny certyfikat dla tego typu silników, jednakowego typu i marki (patrz opis w sekcji “Silnik” w rozdziale “Dane
techniczne”); należy obowiązkowo przestrzegać okresu wymiany świec przewidzianego w Wykazie czynności przeglądów okresowych; w celu dokonania
wymiany świec, zalecamy zwracać się do ASO Alfa Romeo.
(***) W przypadku, kiedy samochód używany jest z przebiegiem rocznym nie przekraczającym 10.000 km, konieczne jest wymienianie oleju silnikowego ifiltra co
12 miesięcy.
190POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

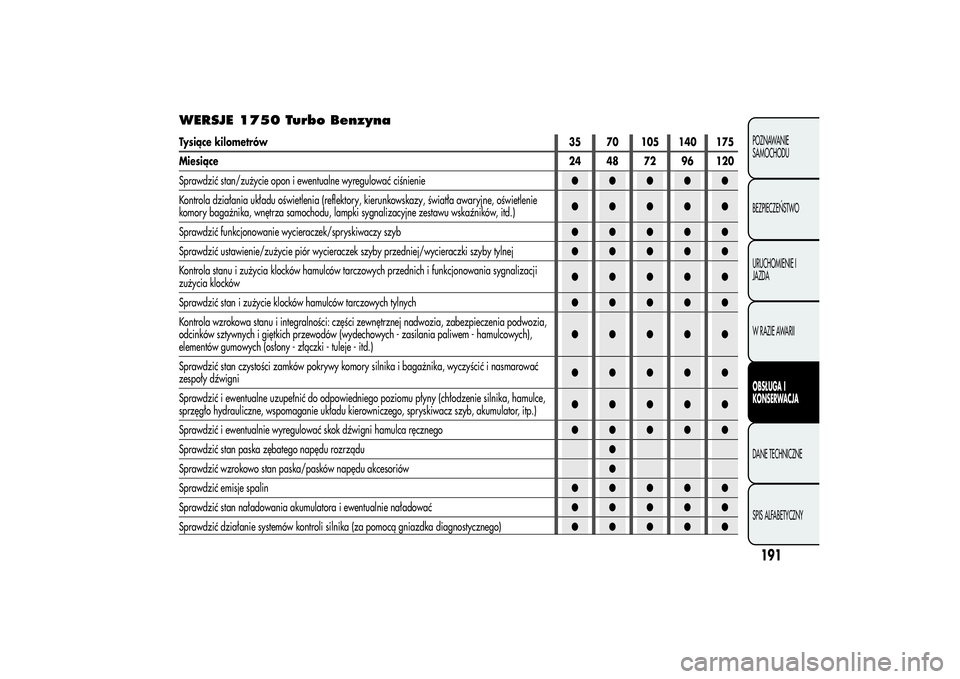

WERSJE 1750 Turbo BenzynaTysiące kilometrów35 70 105 140 175
Miesiące24 48 72 96 120
Sprawdzić stan/zużycie opon i ewentualne wyregulować ciśnienie●●●●●
Kontrola działania układu oświetlenia (reflektory, kierunkowskazy, światła awaryjne, oświetlenie
komory bagażnika, wnętrza samochodu, lampki sygnalizacyjne zestawu wskaźników, itd.)●●●●●
Sprawdzić funkcjonowanie wycieraczek/spryskiwaczy szyb●●●●●
Sprawdzić ustawienie/zużycie piór wycieraczek szyby przedniej/wycieraczki szyby tylnej●●●●●
Kontrola stanu i zużycia klocków hamulców tarczowych przednich i funkcjonowania sygnalizacji
zużycia klocków●●●●●
Sprawdzić stan i zużycie klocków hamulców tarczowych tylnych●●●●●
Kontrola wzrokowa stanu i integralności: części zewnętrznej nadwozia, zabezpieczenia podwozia,
odcinków sztywnych i giętkich przewodów (wydechowych - zasilania paliwem - hamulcowych),
elementów gumowych (osłony - złączki - tuleje - itd.)●●●●●
Sprawdzić stan czystości zamków pokrywy komory silnika i bagażnika, wyczyścić i nasmarować
zespoły dźwigni●●●●●
Sprawdzić i ewentualne uzupełnić do odpowiedniego poziomu płyny (chłodzenie silnika, hamulce,
sprzęgło hydrauliczne, wspomaganie układu kierowniczego, spryskiwacz szyb, akumulator, itp.)●●●●●
Sprawdzić i ewentualnie wyregulować skok dźwigni hamulca ręcznego●●●●●
Sprawdzić stan paska zębatego napędu rozrządu●
Sprawdzić wzrokowo stan paska/pasków napędu akcesoriów●
Sprawdzić emisje spalin●●●●●
Sprawdzić stan naładowania akumulatora i ewentualnie naładować●●●●●
Sprawdzić działanie systemów kontroli silnika (za pomocą gniazdka diagnostycznego)●●●●●
191POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJADANE TECHNICZNE
SPIS ALFABETYCZNY

Tysiące kilometrów35 70 105 140 175
Miesiące24 48 72 96 120
Wymienić pasek/-i napędu akcesoriów●
Wymienić pasek zębaty napędu rozrządu
(*)
●
Wymienić świece zapłonowe●●
Wymienić wkład filtra powietrza●●
Wymienić olej silnikowy i filtru oleju (lub co 12 miesięcy)
(**)
Wymienić płyn hamulcowy (lub co 24 miesiące)●●
Wymienić filtr przeciwpyłowy (lub co 12 miesięcy)●●●●●(*) Niezależnie od przebiegu w kilometrach, pasek napędu rozrządu należy wymieniać co 4 lata w przypadku używania samochodu w trudnych warunkach (zimny
klimat, używanie w mieście, długie postoje na biegu jałowym) lub przynajmniej co 5 lat.
(**) Rzeczywisty okres wymiany oleju i filtra oleju silnikowego zależy od warunków eksploatacji samochodu, sygnalizowany jest poprzez lampkę lub komunikat (gdzie
przewidziano) w zestawie wskaźników i nie powinien przekraczać 24 miesięcy.
192POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

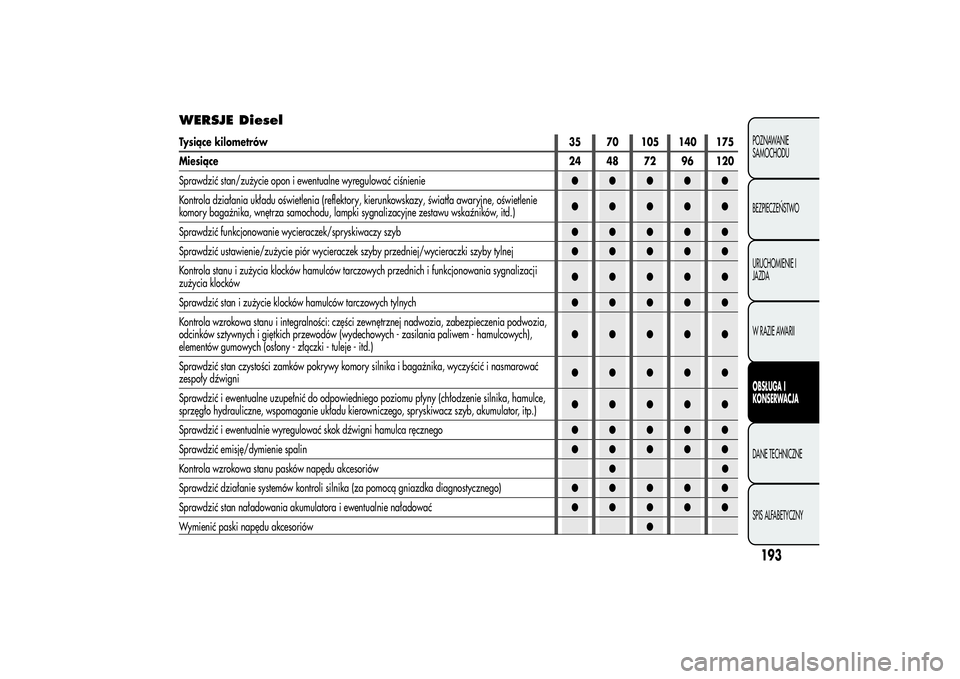

WERSJE DieselTysiące kilometrów35 70 105 140 175
Miesiące24 48 72 96 120
Sprawdzić stan/zużycie opon i ewentualne wyregulować ciśnienie●●●●●
Kontrola działania układu oświetlenia (reflektory, kierunkowskazy, światła awaryjne, oświetlenie
komory bagażnika, wnętrza samochodu, lampki sygnalizacyjne zestawu wskaźników, itd.)●●●●●
Sprawdzić funkcjonowanie wycieraczek/spryskiwaczy szyb●●●●●
Sprawdzić ustawienie/zużycie piór wycieraczek szyby przedniej/wycieraczki szyby tylnej●●●●●
Kontrola stanu i zużycia klocków hamulców tarczowych przednich i funkcjonowania sygnalizacji
zużycia klocków●●●●●
Sprawdzić stan i zużycie klocków hamulców tarczowych tylnych●●●●●
Kontrola wzrokowa stanu i integralności: części zewnętrznej nadwozia, zabezpieczenia podwozia,
odcinków sztywnych i giętkich przewodów (wydechowych - zasilania paliwem - hamulcowych),
elementów gumowych (osłony - złączki - tuleje - itd.)●●●●●
Sprawdzić stan czystości zamków pokrywy komory silnika i bagażnika, wyczyścić i nasmarować
zespoły dźwigni●●●●●
Sprawdzić i ewentualne uzupełnić do odpowiedniego poziomu płyny (chłodzenie silnika, hamulce,
sprzęgło hydrauliczne, wspomaganie układu kierowniczego, spryskiwacz szyb, akumulator, itp.)●●●●●
Sprawdzić i ewentualnie wyregulować skok dźwigni hamulca ręcznego●●●●●
Sprawdzić emisję/dymienie spalin●●●●●
Kontrola wzrokowa stanu pasków napędu akcesoriów●●
Sprawdzić działanie systemów kontroli silnika (za pomocą gniazdka diagnostycznego)●●●●●
Sprawdzić stan naładowania akumulatora i ewentualnie naładować●●●●●
Wymienić paski napędu akcesoriów●
193POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJADANE TECHNICZNE
SPIS ALFABETYCZNY

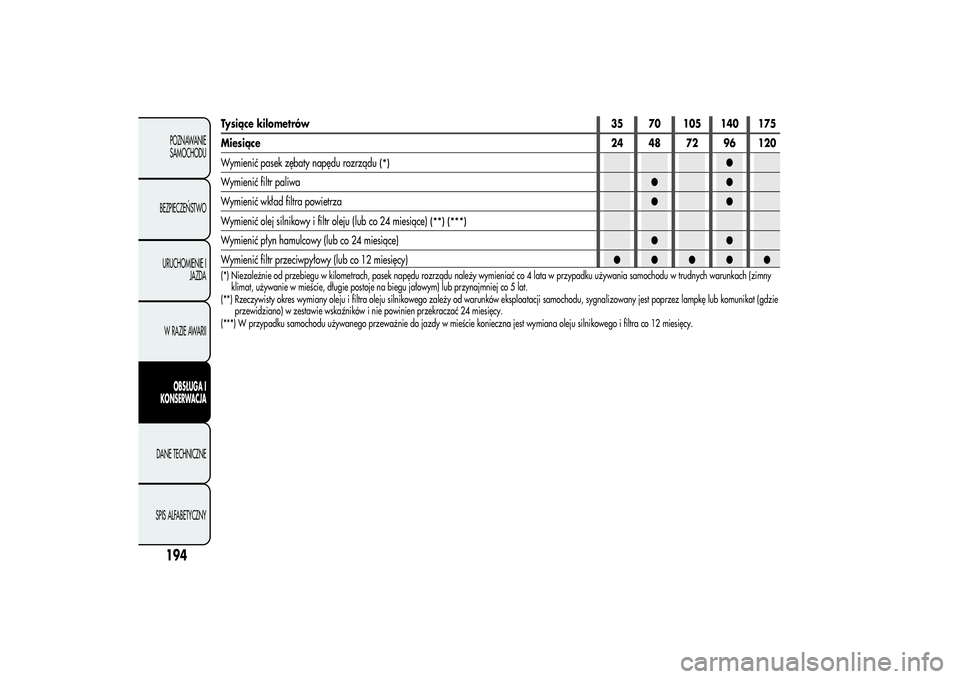

Tysiące kilometrów35 70 105 140 175
Miesiące24 48 72 96 120
Wymienić pasek zębaty napędu rozrządu
(*)
●
Wymienić filtr paliwa●●
Wymienić wkład filtra powietrza●●
Wymienić olej silnikowy i filtr oleju (lub co 24 miesiące)
(**) (***)
Wymienić płyn hamulcowy (lub co 24 miesiące)●●
Wymienić filtr przeciwpyłowy (lub co 12 miesięcy)●●●●●(*) Niezależnie od przebiegu w kilometrach, pasek napędu rozrządu należy wymieniać co 4 lata w przypadku używania samochodu w trudnych warunkach (zimny
klimat, używanie w mieście, długie postoje na biegu jałowym) lub przynajmniej co 5 lat.
(**) Rzeczywisty okres wymiany oleju i filtra oleju silnikowego zależy od warunków eksploatacji samochodu, sygnalizowany jest poprzez lampkę lub komunikat (gdzie
przewidziano) w zestawie wskaźników i nie powinien przekraczać 24 miesięcy.
(***) W przypadku samochodu używanego przeważnie do jazdy w mieście konieczna jest wymiana oleju silnikowego i filtra co 12 miesięcy.
194POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

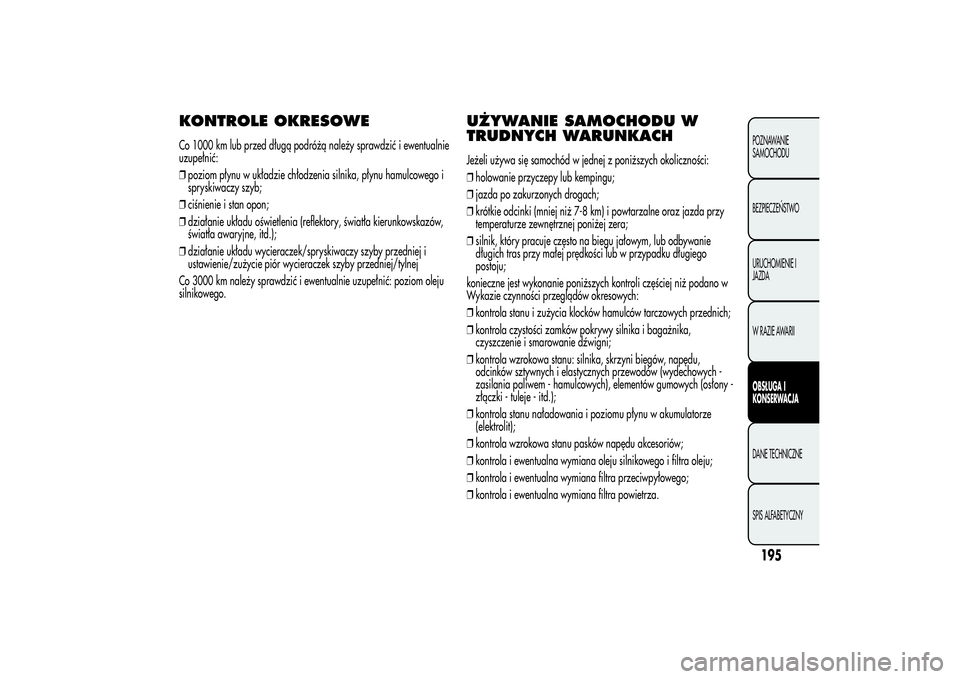

KONTROLE OKRESOWECo 1000 km lub przed długą podróżą należy sprawdzić i ewentualnie
uzupełnić:
❒poziom płynu w układzie chłodzenia silnika, płynu hamulcowego i
spryskiwaczy szyb;
❒ciśnienie i stan opon;
❒działanie układu oświetlenia (reflektory, światła kierunkowskazów,
światła awaryjne, itd.);
❒działanie układu wycieraczek/spryskiwaczy szyby przedniej i
ustawienie/zużycie piór wycieraczek szyby przedniej/tylnej
Co 3000 km należy sprawdzić i ewentualnie uzupełnić: poziom oleju
silnikowego.
UŻYWANIE SAMOCHODU W
TRUDNYCH WARUNKACHJeżeli używa się samochód w jednej z poniższych okoliczności:
❒holowanie przyczepy lub kempingu;
❒jazda po zakurzonych drogach;
❒krótkie odcinki (mniej niż 7-8 km) i powtarzalne oraz jazda przy
temperaturze zewnętrznej poniżej zera;
❒silnik, który pracuje często na biegu jałowym, lub odbywanie
długich tras przy małej prędkości lub w przypadku długiego
postoju;
konieczne jest wykonanie poniższych kontroli częściej niż podano w
Wykazie czynności przeglądów okresowych:
❒kontrola stanu i zużycia klocków hamulców tarczowych przednich;
❒kontrola czystości zamków pokrywy silnika i bagażnika,
czyszczenie i smarowanie dźwigni;
❒kontrola wzrokowa stanu: silnika, skrzyni biegów, napędu,
odcinków sztywnych i elastycznych przewodów (wydechowych -
zasilania paliwem - hamulcowych), elementów gumowych (osłony -
złączki - tuleje - itd.);
❒kontrola stanu naładowania i poziomu płynu w akumulatorze
(elektrolit);
❒kontrola wzrokowa stanu pasków napędu akcesoriów;
❒kontrola i ewentualna wymiana oleju silnikowego i filtra oleju;
❒kontrola i ewentualna wymiana filtra przeciwpyłowego;
❒kontrola i ewentualna wymiana filtra powietrza.
195POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJADANE TECHNICZNE
SPIS ALFABETYCZNY

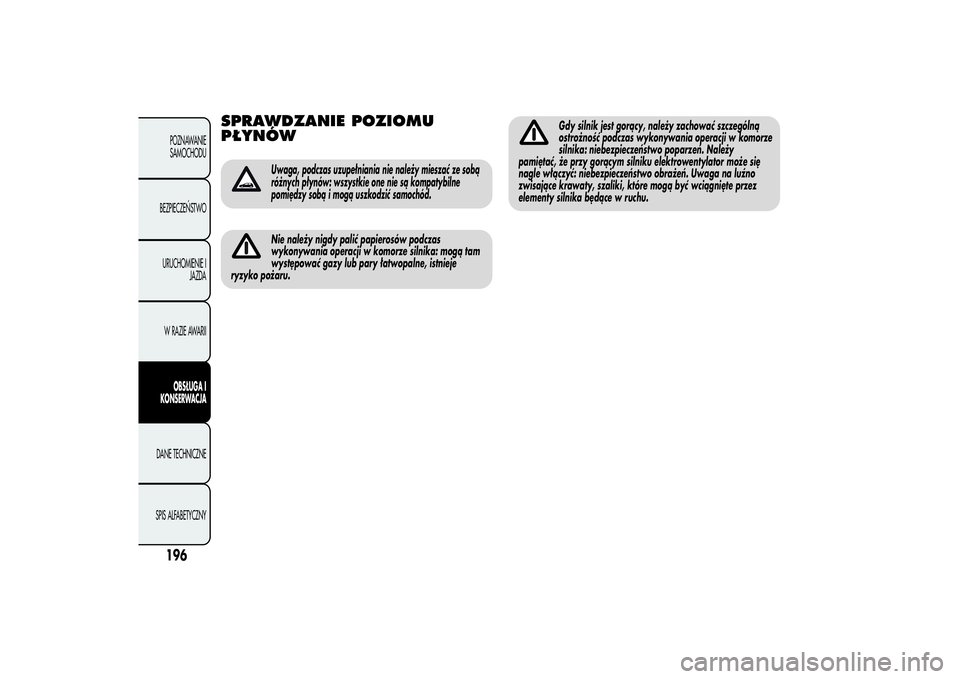

SPRAWDZANIE POZIOMU
PŁYNÓW
Uwaga, podczas uzupełniania nie należy mieszać ze sobą
różnych płynów: wszystkie one nie są kompatybilne
pomiędzy sobą i mogą uszkodzić samochód.Nie należy nigdy palić papierosów podczas
wykonywania operacji w komorze silnika: mogą tam
występować gazy lub pary łatwopalne, istnieje
ryzyko pożaru.
Gdy silnik jest gorący, należy zachować szczególną
ostrożność podczas wykonywania operacji w komorze
silnika: niebezpieczeństwo poparzeń. Należy
pamiętać, że przy gorącym silniku elektrowentylator może się
nagle włączyć: niebezpieczeństwo obrażeń. Uwaga na luźno
zwisające krawaty, szaliki, które mogą być wciągnięte przez
elementy silnika będące w ruchu.
196POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY
