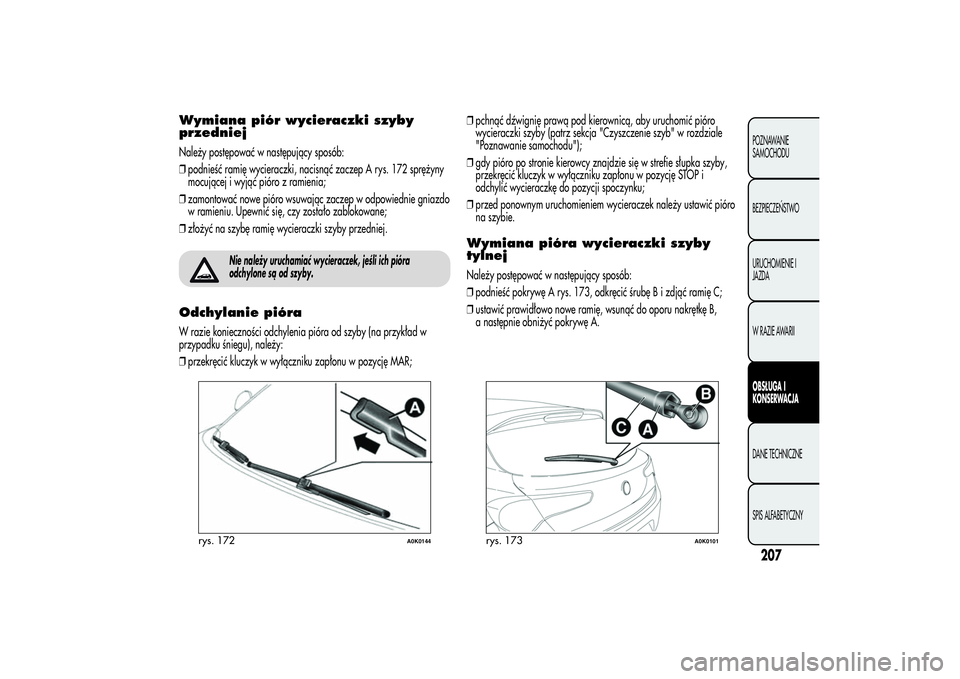

Wymiana piór wycieraczki szyby
przedniejNależy postępować w następujący sposób:
❒podnieść ramię wycieraczki, nacisnąć zaczep A rys. 172 sprężyny
mocującej i wyjąć pióro z ramienia;
❒zamontować nowe pióro wsuwając zaczep w odpowiednie gniazdo
w ramieniu. Upewnić się, czy zostało zablokowane;
❒złożyć na szybę ramię wycieraczki szyby przedniej.
Nie należy uruchamiać wycieraczek, jeśli ich pióra
odchylone są od szyby.
Odchylanie pióraW razie konieczności odchylenia pióra od szyby (na przykład w
przypadku śniegu), należy:
❒przekręcić kluczyk w wyłączniku zapłonu w pozycję MAR;❒pchnąć dźwignię prawą pod kierownicą, aby uruchomić pióro
wycieraczki szyby (patrz sekcja "Czyszczenie szyb" w rozdziale
"Poznawanie samochodu");
❒gdy pióro po stronie kierowcy znajdzie się w strefie słupka szyby,
przekręcić kluczyk w wyłączniku zapłonu w pozycję STOP i
odchylić wycieraczkę do pozycji spoczynku;
❒przed ponownym uruchomieniem wycieraczek należy ustawić pióro
na szybie.
Wymiana pióra wycieraczki szyby
tylnejNależy postępować w następujący sposób:
❒podnieść pokrywę A rys. 173, odkręcić śrubęBizdjąćramię C;
❒ustawić prawidłowo nowe ramię, wsunąć do oporu nakrętkę B,
a następnie obniżyć pokrywę A.
rys. 172
A0K0144
rys. 173
A0K0101
207POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJADANE TECHNICZNE
SPIS ALFABETYCZNY

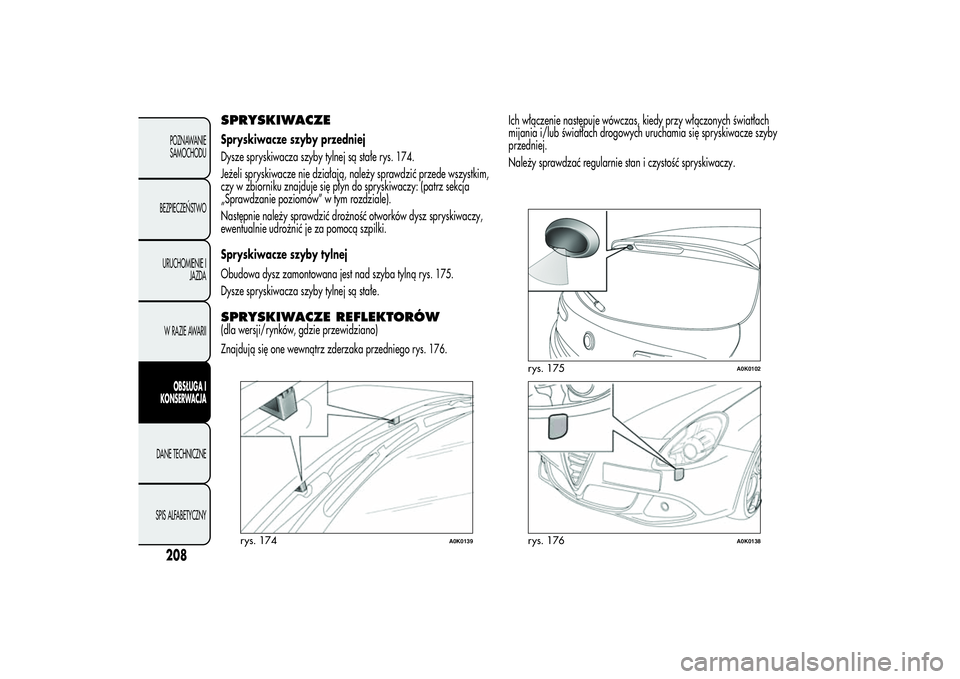

SPRYSKIWACZESpryskiwacze szyby przedniej
Dysze spryskiwacza szyby tylnej są stałe rys. 174.
Jeżeli spryskiwacze nie działają, należy sprawdzić przede wszystkim,
czy w zbiorniku znajduje się płyn do spryskiwaczy: (patrz sekcja
„Sprawdzanie poziomów” w tym rozdziale).
Następnie należy sprawdzić drożność otworków dysz spryskiwaczy,
ewentualnie udrożnić je za pomocą szpilki.
Spryskiwacze szyby tylnej
Obudowa dysz zamontowana jest nad szyba tylną rys. 175.
Dysze spryskiwacza szyby tylnej są stałe.SPRYSKIWACZE REFLEKTORÓW(dla wersji/rynków, gdzie przewidziano)
Znajdują się one wewnątrz zderzaka przedniego rys. 176.Ich włączenie następuje wówczas, kiedy przy włączonych światłach
mijania i/lub światłach drogowych uruchamia się spryskiwacze szyby
przedniej.
Należy sprawdzać regularnie stan i czystość spryskiwaczy.
rys. 174
A0K0139
rys. 175
A0K0102
rys. 176
A0K0138
208POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

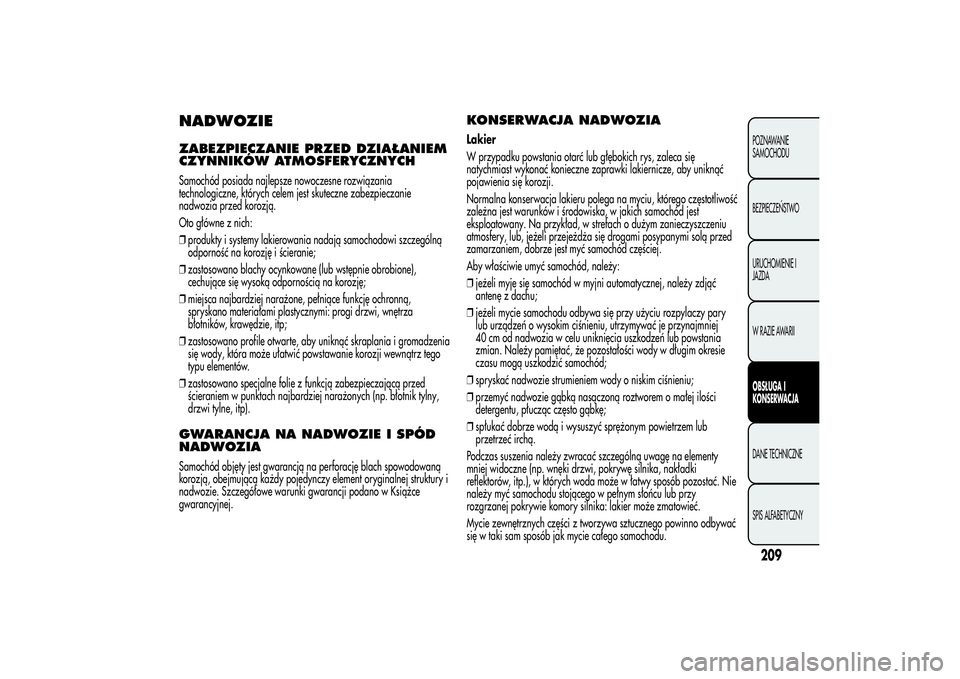

NADWOZIEZABEZPIECZANIE PRZED DZIAŁANIEM
CZYNNIKÓW ATMOSFERYCZNYCHSamochód posiada najlepsze nowoczesne rozwiązania
technologiczne, których celem jest skuteczne zabezpieczanie
nadwozia przed korozją.
Oto główne z nich:
❒produkty i systemy lakierowania nadają samochodowi szczególną
odporność na korozję i ścieranie;
❒zastosowano blachy ocynkowane (lub wstępnie obrobione),
cechujące się wysoką odpornością na korozję;
❒miejsca najbardziej narażone, pełniące funkcję ochronną,
spryskano materiałami plastycznymi: progi drzwi, wnętrza
błotników, krawędzie, itp;
❒zastosowano profile otwarte, aby uniknąć skraplania i gromadzenia
się wody, która może ułatwić powstawanie korozji wewnątrz tego
typu elementów.
❒zastosowano specjalne folie z funkcją zabezpieczającą przed
ścieraniem w punktach najbardziej narażonych (np. błotnik tylny,
drzwi tylne, itp).GWARANCJA NA NADWOZIE I SPÓD
NADWOZIASamochód objęty jest gwarancją na perforację blach spowodowaną
korozją, obejmującą każdy pojedynczy element oryginalnej struktury i
nadwozie. Szczegółowe warunki gwarancji podano w Książce
gwarancyjnej.
KONSERWACJA NADWOZIALakier
W przypadku powstania otarć lub głębokich rys, zaleca się
natychmiast wykonać konieczne zaprawki lakiernicze, aby uniknąć
pojawienia się korozji.
Normalna konserwacja lakieru polega na myciu, którego częstotliwość
zależna jest warunków i środowiska, w jakich samochód jest
eksploatowany. Na przykład, w strefach o dużym zanieczyszczeniu
atmosfery, lub, jeżeli przejeżdża się drogami posypanymi solą przed
zamarzaniem, dobrze jest myć samochód częściej.
Aby właściwie umyć samochód, należy:
❒jeżeli myje się samochód w myjni automatycznej, należy zdjąć
antenę z dachu;
❒jeżeli mycie samochodu odbywa się przy użyciu rozpylaczy pary
lub urządzeń o wysokim ciśnieniu, utrzymywać je przynajmniej
40 cm od nadwozia w celu uniknięcia uszkodzeń lub powstania
zmian. Należy pamiętać, że pozostałości wody w długim okresie
czasu mogą uszkodzić samochód;
❒spryskać nadwozie strumieniem wody o niskim ciśnieniu;
❒przemyć nadwozie gąbką nasączoną roztworem o małej ilości
detergentu, płucząc często gąbkę;
❒spłukać dobrze wodą i wysuszyć sprężonym powietrzem lub
przetrzeć irchą.
Podczas suszenia należy zwracać szczególną uwagę na elementy
mniej widoczne (np. wnęki drzwi, pokrywę silnika, nakładki
reflektorów, itp.), w których woda może w łatwy sposób pozostać. Nie
należy myć samochodu stojącego w pełnym słońcu lub przy
rozgrzanej pokrywie komory silnika: lakier może zmatowieć.
Mycie zewnętrznych części z tworzywa sztucznego powinno odbywać
się w taki sam sposób jak mycie całego samochodu.
209POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJADANE TECHNICZNE
SPIS ALFABETYCZNY

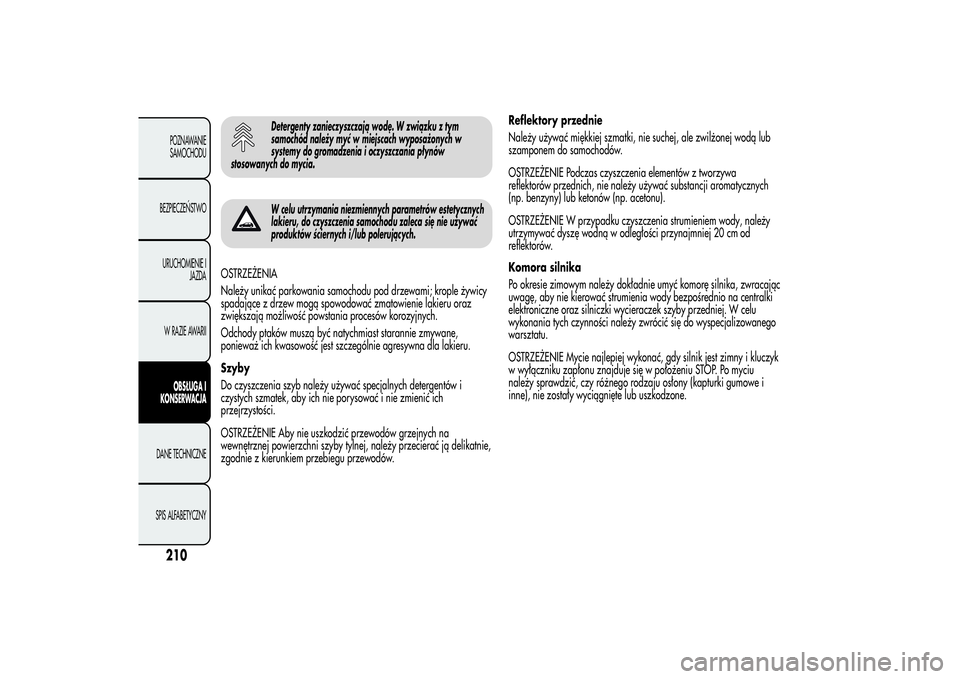

Detergenty zanieczyszczają wodę. W związku z tym
samochód należy myć w miejscach wyposażonych w
systemy do gromadzenia i oczyszczania płynów
stosowanych do mycia.W celu utrzymania niezmiennych parametrów estetycznych
lakieru, do czyszczenia samochodu zaleca się nie używać
produktów ściernych i/lub polerujących.
OSTRZEŻENIA
Należy unikać parkowania samochodu pod drzewami; krople żywicy
spadające z drzew mogą spowodować zmatowienie lakieru oraz
zwiększają możliwość powstania procesów korozyjnych.
Odchody ptaków muszą być natychmiast starannie zmywane,
ponieważ ich kwasowość jest szczególnie agresywna dla lakieru.
Szyby
Do czyszczenia szyb należy używać specjalnych detergentów i
czystych szmatek, aby ich nie porysować i nie zmienić ich
przejrzystości.
OSTRZEŻENIE Aby nie uszkodzić przewodów grzejnych na
wewnętrznej powierzchni szyby tylnej, należy przecierać ją delikatnie,
zgodnie z kierunkiem przebiegu przewodów.Reflektory przednie
Należy używać miękkiej szmatki, nie suchej, ale zwilżonej wodą lub
szamponem do samochodów.
OSTRZEŻENIE Podczas czyszczenia elementów z tworzywa
reflektorów przednich, nie należy używać substancji aromatycznych
(np. benzyny) lub ketonów (np. acetonu).
OSTRZEŻENIE W przypadku czyszczenia strumieniem wody, należy
utrzymywać dyszę wodną w odległości przynajmniej 20 cm od
reflektorów.
Komora silnika
Po okresie zimowym należy dokładnie umyć komorę silnika, zwracając
uwagę, aby nie kierować strumienia wody bezpośrednio na centralki
elektroniczne oraz silniczki wycieraczek szyby przedniej. W celu
wykonania tych czynności należy zwrócić się do wyspecjalizowanego
warsztatu.
OSTRZEŻENIE Mycie najlepiej wykonać, gdy silnik jest zimny i kluczyk
w wyłączniku zapłonu znajduje się w położeniu STOP. Po myciu
należy sprawdzić, czy różnego rodzaju osłony (kapturki gumowe i
inne), nie zostały wyciągnięte lub uszkodzone.
210POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

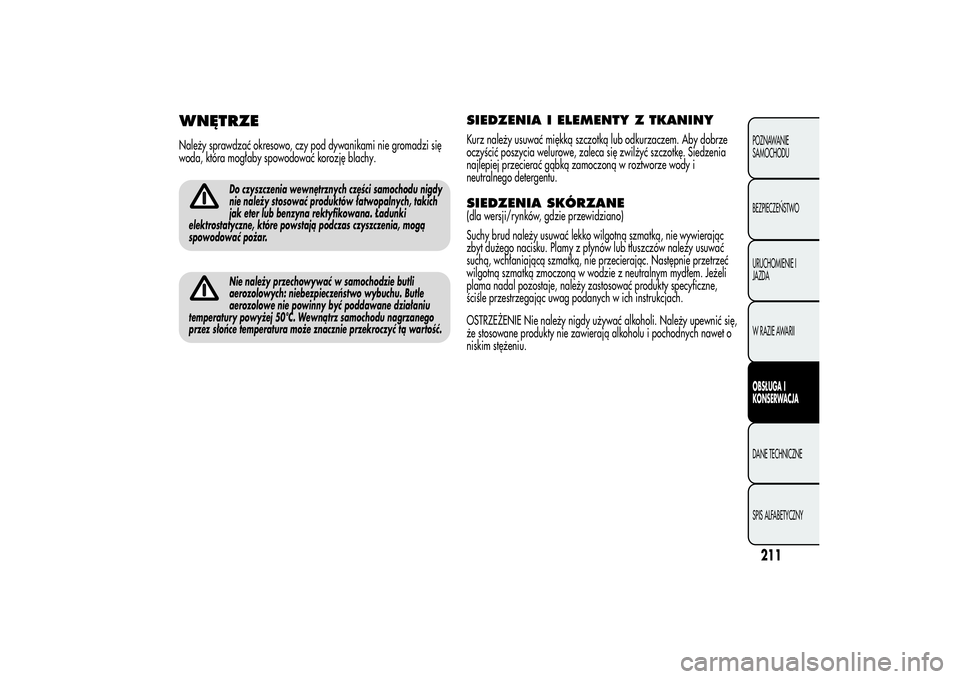

WNĘTRZENależy sprawdzać okresowo, czy pod dywanikami nie gromadzi się
woda, która mogłaby spowodować korozję blachy.
Do czyszczenia wewnętrznych części samochodu nigdy
nie należy stosować produktów łatwopalnych, takich
jak eter lub benzyna rektyfikowana. Ładunki
elektrostatyczne, które powstają podczas czyszczenia, mogą
spowodować pożar.Nie należy przechowywać w samochodzie butli
aerozolowych: niebezpieczeństwo wybuchu. Butle
aerozolowe nie powinny być poddawane działaniu
temperatury powyżej 50°C. Wewnątrz samochodu nagrzanego
przez słońce temperatura może znacznie przekroczyć tą wartość.
SIEDZENIA I ELEMENTY Z TKANINYKurz należy usuwać miękką szczotką lub odkurzaczem. Aby dobrze
oczyścić poszycia welurowe, zaleca się zwilżyć szczotkę. Siedzenia
najlepiej przecierać gąbką zamoczoną w roztworze wody i
neutralnego detergentu.SIEDZENIA SKÓRZANE(dla wersji/rynków, gdzie przewidziano)
Suchy brud należy usuwać lekko wilgotną szmatką, nie wywierając
zbyt dużego nacisku. Plamy z płynów lub tłuszczów należy usuwać
suchą, wchłaniającą szmatką, nie przecierając. Następnie przetrzeć
wilgotną szmatką zmoczoną w wodzie z neutralnym mydłem. Jeżeli
plama nadal pozostaje, należy zastosować produkty specyficzne,
ściśle przestrzegając uwag podanych w ich instrukcjach.
OSTRZEŻENIE Nie należy nigdy używać alkoholi. Należy upewnić się,
że stosowane produkty nie zawierają alkoholu i pochodnych nawet o
niskim stężeniu.
211POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJADANE TECHNICZNE
SPIS ALFABETYCZNY

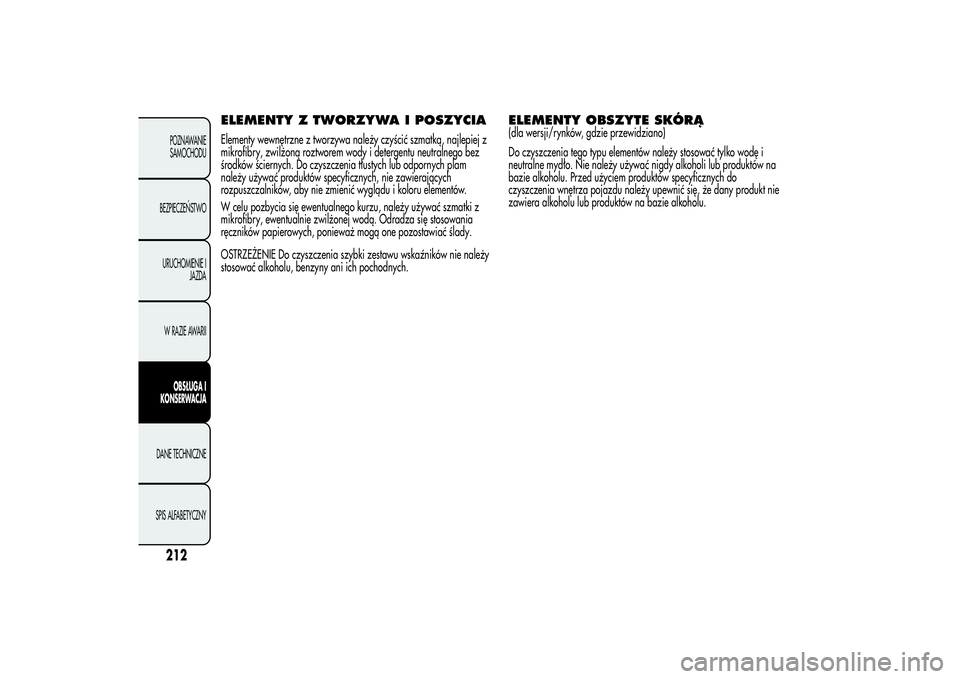

ELEMENTY Z TWORZYWA I POSZYCIAElementy wewnętrzne z tworzywa należy czyścić szmatką, najlepiej z
mikrofibry, zwilżoną roztworem wody i detergentu neutralnego bez
środków ściernych. Do czyszczenia tłustych lub odpornych plam
należy używać produktów specyficznych, nie zawierających
rozpuszczalników, aby nie zmienić wyglądu i koloru elementów.
W celu pozbycia się ewentualnego kurzu, należy używać szmatki z
mikrofibry, ewentualnie zwilżonej wodą. Odradza się stosowania
ręczników papierowych, ponieważ mogą one pozostawiać ślady.
OSTRZEŻENIE Do czyszczenia szybki zestawu wskaźników nie należy
stosować alkoholu, benzyny ani ich pochodnych.
ELEMENTY OBSZYTE SKÓRĄ(dla wersji/rynków, gdzie przewidziano)
Do czyszczenia tego typu elementów należy stosować tylko wodę i
neutralne mydło. Nie należy używać nigdy alkoholi lub produktów na
bazie alkoholu. Przed użyciem produktów specyficznych do
czyszczenia wnętrza pojazdu należy upewnić się, że dany produkt nie
zawiera alkoholu lub produktów na bazie alkoholu.
212POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARIIOBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

DANE TECHNICZNE
DANE IDENTYFIKACYJNEDane identyfikacyjne samochodu to:
❒Tabliczka zbiorcza danych identyfikacyjnych;
❒Oznakowanie nadwozia;
❒Tabliczka identyfikacyjna lakieru nadwozia;
❒Oznakowanie silnika.

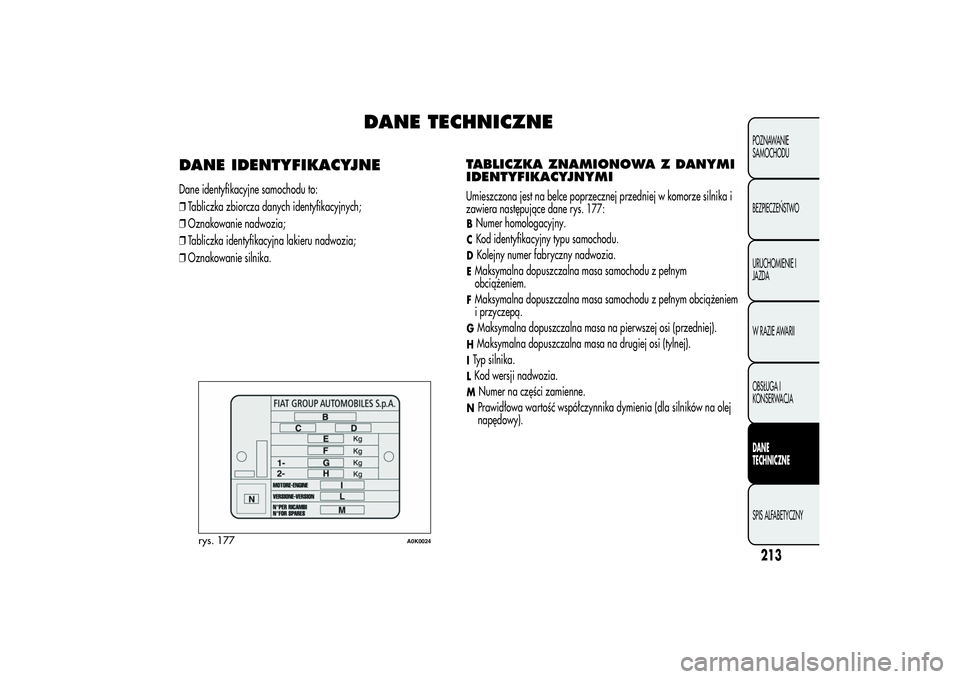

TABLICZKA ZNAMIONOWA Z DANYMI
IDENTYFIKACYJNYMIUmieszczona jest na belce poprzecznej przedniej w komorze silnika i
zawiera następujące dane rys. 177:BNumer homologacyjny.CKod identyfikacyjny typu samochodu.DKolejny numer fabryczny nadwozia.EMaksymalna dopuszczalna masa samochodu z pełnym
obciążeniem.FMaksymalna dopuszczalna masa samochodu z pełnym obciążeniem
i przyczepą.GMaksymalna dopuszczalna masa na pierwszej osi (przedniej).HMaksymalna dopuszczalna masa na drugiej osi (tylnej).ITyp silnika.LKod wersji nadwozia.M
Numer na części zamienne.
NPrawidłowa wartość współczynnika dymienia (dla silników na olej
napędowy).
rys. 177
A0K0024
213POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

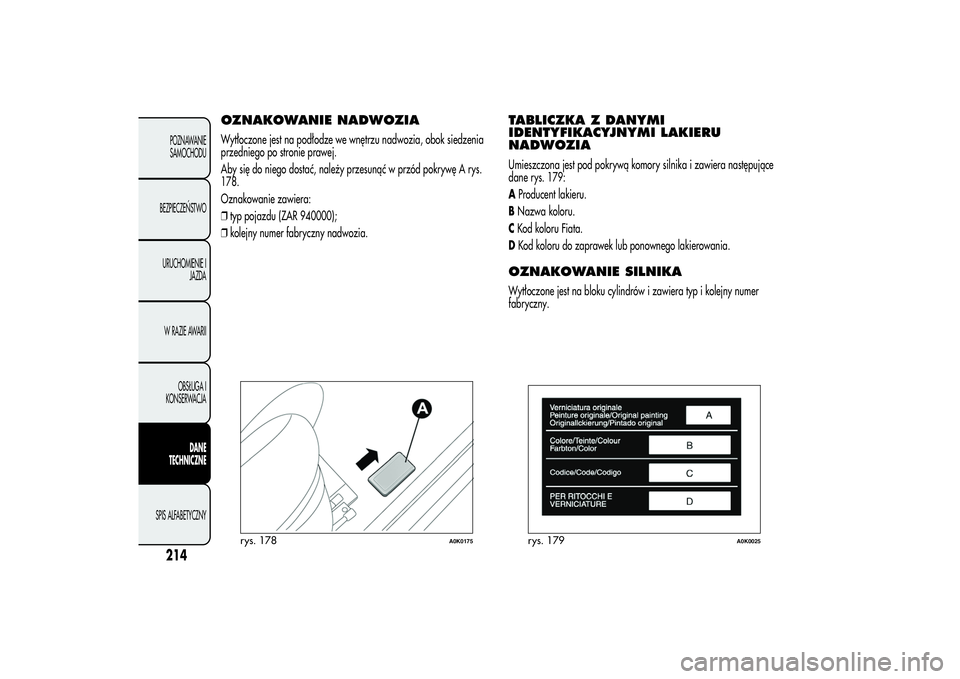

OZNAKOWANIE NADWOZIAWytłoczone jest na podłodze we wnętrzu nadwozia, obok siedzenia
przedniego po stronie prawej.
Aby się do niego dostać, należy przesunąć w przód pokrywę A rys.
178.
Oznakowanie zawiera:
❒typ pojazdu (ZAR 940000);
❒kolejny numer fabryczny nadwozia.
TABLICZKA Z DANYMI
IDENTYFIKACYJNYMI LAKIERU
NADWOZIAUmieszczona jest pod pokrywą komory silnika i zawiera następujące
dane rys. 179:
AProducent lakieru.
BNazwa koloru.
CKod koloru Fiata.
DKod koloru do zaprawek lub ponownego lakierowania.OZNAKOWANIE SILNIKAWytłoczone jest na bloku cylindrów i zawiera typ i kolejny numer
fabryczny.
rys. 178
A0K0175
rys. 179
A0K0025
214POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

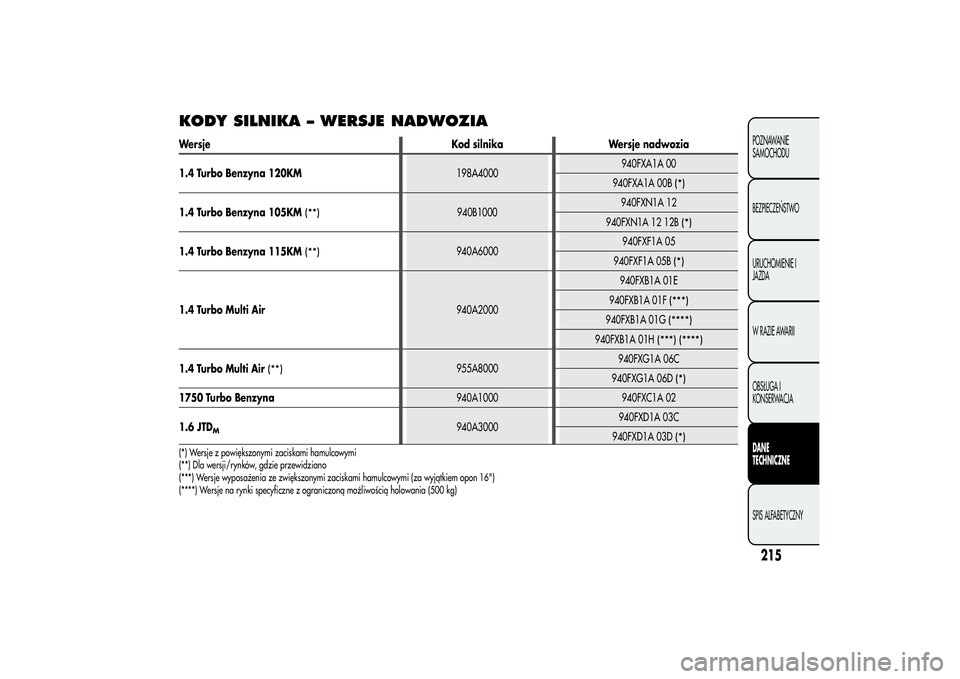

KODY SILNIKA – WERSJE NADWOZIAWersje Kod silnika Wersje nadwozia
1.4 Turbo Benzyna 120KM198A4000940FXA1A 00
940FXA1A 00B
(*)
1.4 Turbo Benzyna 105KM
(**)
940B1000940FXN1A 12
940FXN1A 12 12B
(*)
1.4 Turbo Benzyna 115KM
(**)
940A6000940FXF1A 05
940FXF1A 05B
(*)
1.4 Turbo Multi Air940A2000940FXB1A 01E
940FXB1A 01F
(***)
940FXB1A 01G
(****)
940FXB1A 01H
(***) (****)
1.4 Turbo Multi Air
(**)
955A8000940FXG1A 06C
940FXG1A 06D
(*)
1750 Turbo Benzyna940A1000 940FXC1A 02
1.6 JTD
M
940A3000940FXD1A 03C
940FXD1A 03D
(*)
(*) Wersje z powiększonymi zaciskami hamulcowymi
(**) Dla wersji/rynków, gdzie przewidziano
(***) Wersje wyposażenia ze zwiększonymi zaciskami hamulcowymi (za wyjątkiem opon 16")
(****) Wersje na rynki specyficzne z ograniczoną możliwością holowania (500 kg)
215POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

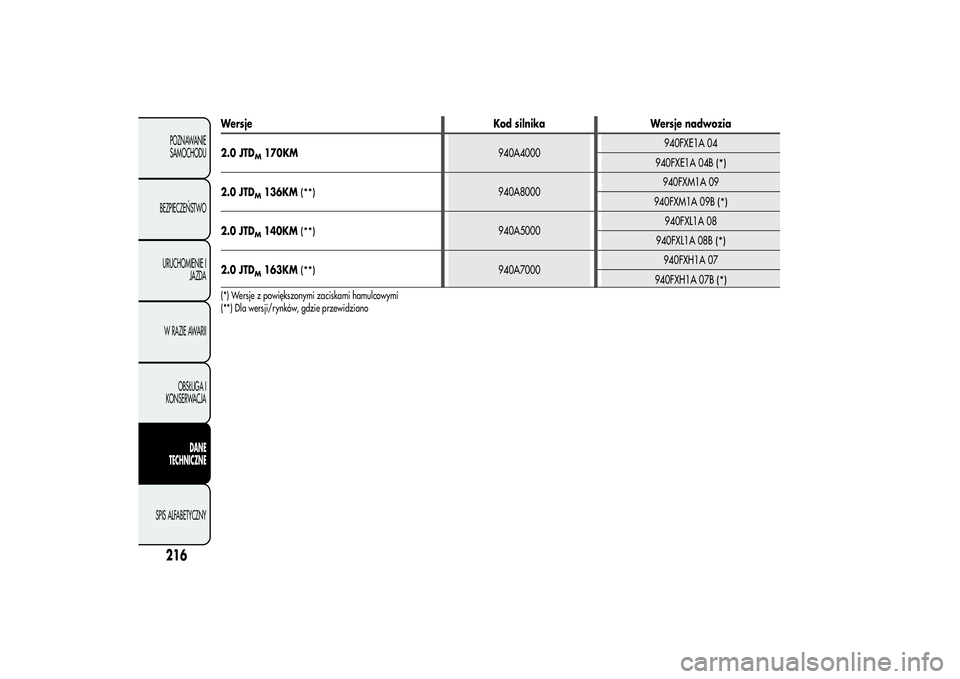

Wersje Kod silnika Wersje nadwozia
2.0 JTD
M170KM940A4000940FXE1A 04
940FXE1A 04B
(*)
2.0 JTD
M136KM
(**)
940A8000940FXM1A 09
940FXM1A 09B
(*)
2.0 JTD
M140KM
(**)
940A5000940FXL1A 08
940FXL1A 08B
(*)
2.0 JTD
M163KM
(**)
940A7000940FXH1A 07
940FXH1A 07B
(*)
(*) Wersje z powiększonymi zaciskami hamulcowymi
(**) Dla wersji/rynków, gdzie przewidziano
216POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY
