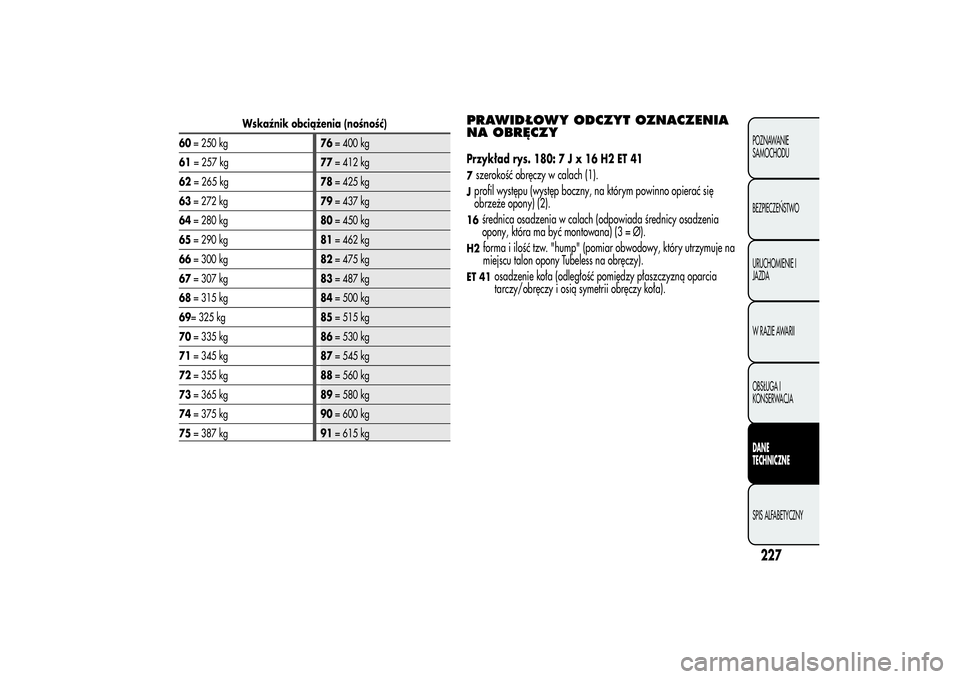

Wskaźnik obciążenia (nośność)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
PRAWIDŁOWY ODCZYT OZNACZENIA
NA OBRĘCZYPrzykład rys. 180:7Jx16H2ET417szerokość obręczy w calach (1).Jprofil występu (występ boczny, na którym powinno opierać się
obrzeże opony) (2).16
średnica osadzenia w calach (odpowiada średnicy osadzenia
opony, która ma być montowana) (3 = Ø).
H2
forma i ilość tzw. "hump" (pomiar obwodowy, który utrzymuje na
miejscu talon opony Tubeless na obręczy).
ET 41
osadzenie koła (odległość pomiędzy płaszczyzną oparcia
tarczy/obręczy i osią symetrii obręczy koła).
227POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

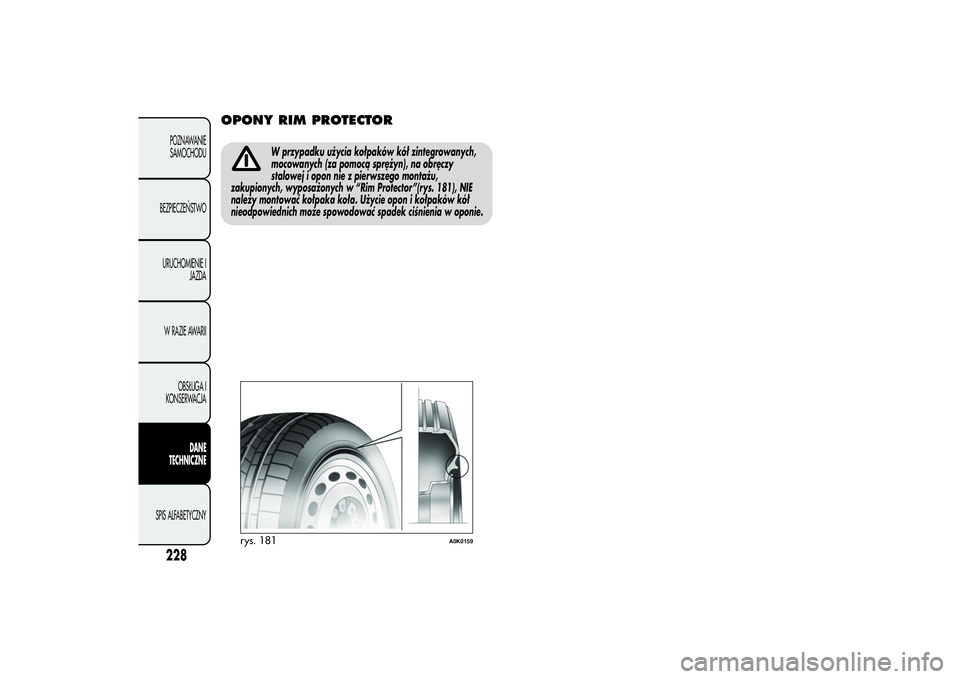

OPONY RIM PROTECTOR
W przypadku użycia kołpaków kół zintegrowanych,
mocowanych (za pomocą sprężyn), na obręczy
stalowej i opon nie z pierwszego montażu,
zakupionych, wyposażonych w “Rim Protector”(rys. 181), NIE
należy montować kołpaka koła. Użycie opon i kołpaków kół
nieodpowiednich może spowodować spadek ciśnienia w oponie.
rys. 181
A0K0159
228POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

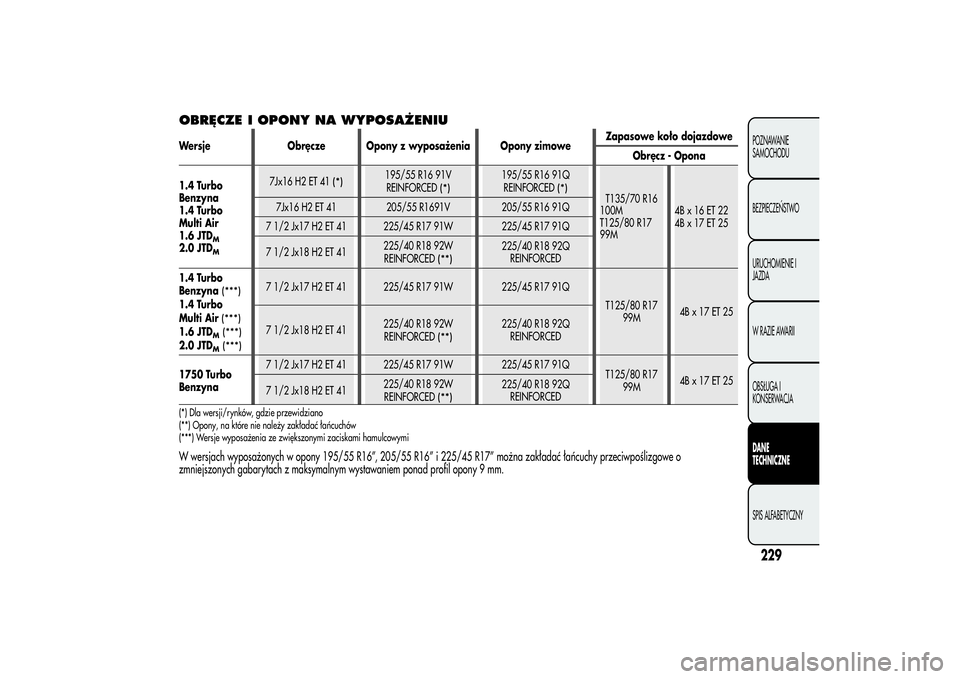

OBRĘCZE I OPONY NA WYPOSAŻENIUWersje Obręcze Opony z wyposażenia Opony zimoweZapasowe koło dojazdowe
Obręcz - Opona
1.4 Turbo
Benzyna
1.4 Turbo
Multi Air
1.6 JTD
M
2.0 JTD
M
7Jx16 H2 ET 41
(*)
195/55 R16 91V
REINFORCED
(*)
195/55 R16 91Q
REINFORCED
(*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R1691V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1.4 Turbo
Benzyna
(***)
1.4 Turbo
Multi Air
(***)
1.6 JTD
M(***)
2.0 JTD
M(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1750 Turbo
Benzyna7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
(*) Dla wersji/rynków, gdzie przewidziano
(**) Opony, na które nie należy zakładać łańcuchów
(***) Wersje wyposażenia ze zwiększonymi zaciskami hamulcowymiW wersjach wyposażonych w opony 195/55 R16”, 205/55 R16” i 225/45 R17” można zakładać łańcuchy przeciwpoślizgowe o
zmniejszonych gabarytach z maksymalnym wystawaniem ponad profil opony 9 mm.
229POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

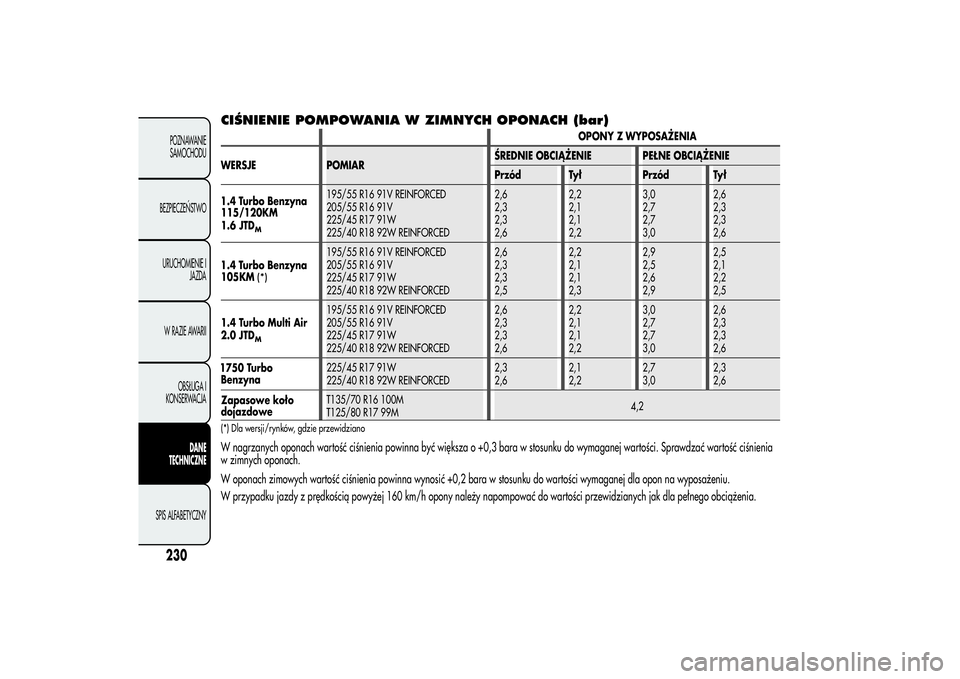

CIŚNIENIE POMPOWANIA W ZIMNYCH OPONACH (bar)
OPONY Z WYPOSAŻENIA
WERSJE POMIARŚREDNIE OBCIĄŻENIE PEŁNE OBCIĄŻENIE
Przód Tył Przód Tył
1.4 Turbo Benzyna
115/120KM
1.6 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1.4 Turbo Benzyna
105KM
(*)
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,52,2
2,1
2,1
2,32,9
2,5
2,6
2,92,5
2,1
2,2
2,5
1.4 Turbo Multi Air
2.0 JTD
M
195/55 R16 91V REINFORCED
205/55 R16 91V
225/45 R17 91W
225/40 R18 92W REINFORCED2,6
2,3
2,3
2,62,2
2,1
2,1
2,23,0
2,7
2,7
3,02,6
2,3
2,3
2,6
1750 Turbo
Benzyna225/45 R17 91W
225/40 R18 92W REINFORCED2,3
2,62,1
2,22,7
3,02,3
2,6
Zapasowe koło
dojazdoweT135/70 R16 100M
T125/80 R17 99M4,2
(*) Dla wersji/rynków, gdzie przewidzianoW nagrzanych oponach wartość ciśnienia powinna być większa o +0,3 bara w stosunku do wymaganej wartości. Sprawdzać wartość ciśnienia
w zimnych oponach.
W oponach zimowych wartość ciśnienia powinna wynosić +0,2 bara w stosunku do wartości wymaganej dla opon na wyposażeniu.
W przypadku jazdy z prędkością powyżej 160 km/h opony należy napompować do wartości przewidzianych jak dla pełnego obciążenia.
230POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

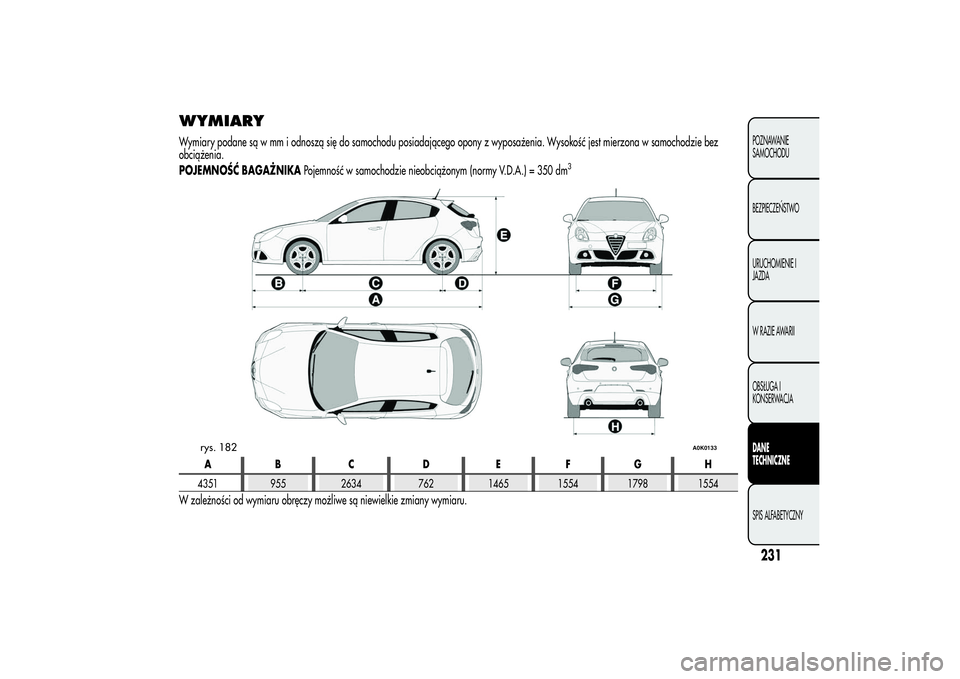

WYMIARYWymiary podane są w mm i odnoszą się do samochodu posiadającego opony z wyposażenia. Wysokość jest mierzona w samochodzie bez
obciążenia.
POJEMNOŚĆ BAGAŻNIKAPojemność w samochodzie nieobciążonym (normy V.D.A.) = 350 dm
3
AB C D E FGH
4351 955 2634 762 1465 1554 1798 1554
W zależności od wymiaru obręczy możliwe są niewielkie zmiany wymiaru.
rys. 182
A0K0133
231POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

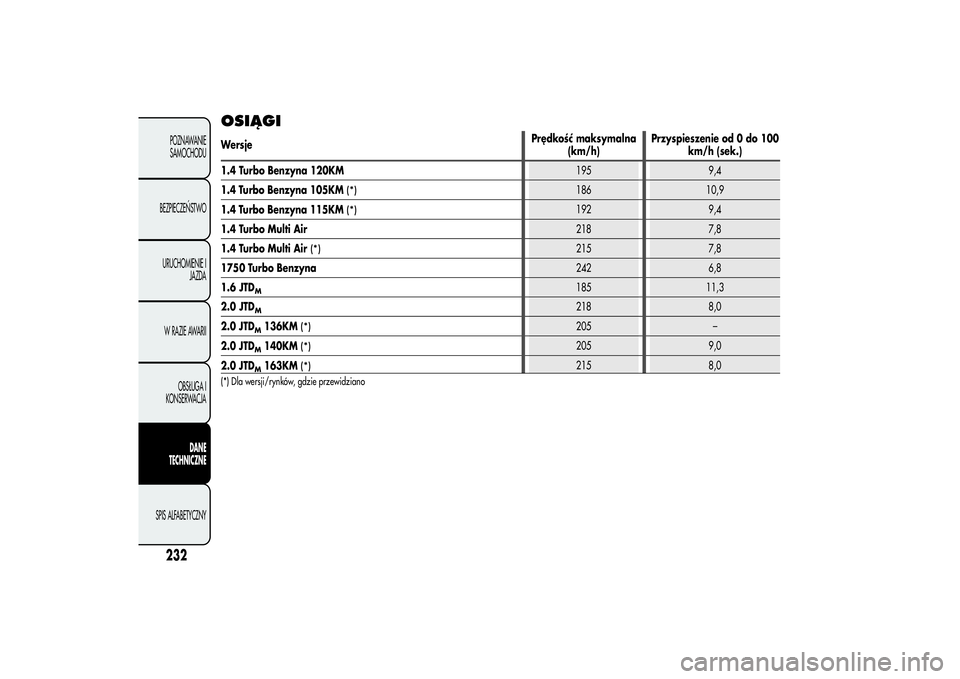

OSIĄGIWersjePrędkość maksymalna
(km/h)Przyspieszenie od 0 do 100
km/h (sek.)
1.4 Turbo Benzyna 120KM195 9,4
1.4 Turbo Benzyna 105KM
(*)
186 10,9
1.4 Turbo Benzyna 115KM
(*)
192 9,4
1.4 Turbo Multi Air218 7,8
1.4 Turbo Multi Air
(*)
215 7,8
1750 Turbo Benzyna242 6,8
1.6 JTD
M
185 11,3
2.0 JTD
M
218 8,0
2.0 JTD
M136KM
(*)
205 –
2.0 JTD
M140KM
(*)
205 9,0
2.0 JTD
M163KM
(*)
215 8,0
(*) Dla wersji/rynków, gdzie przewidziano
232POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

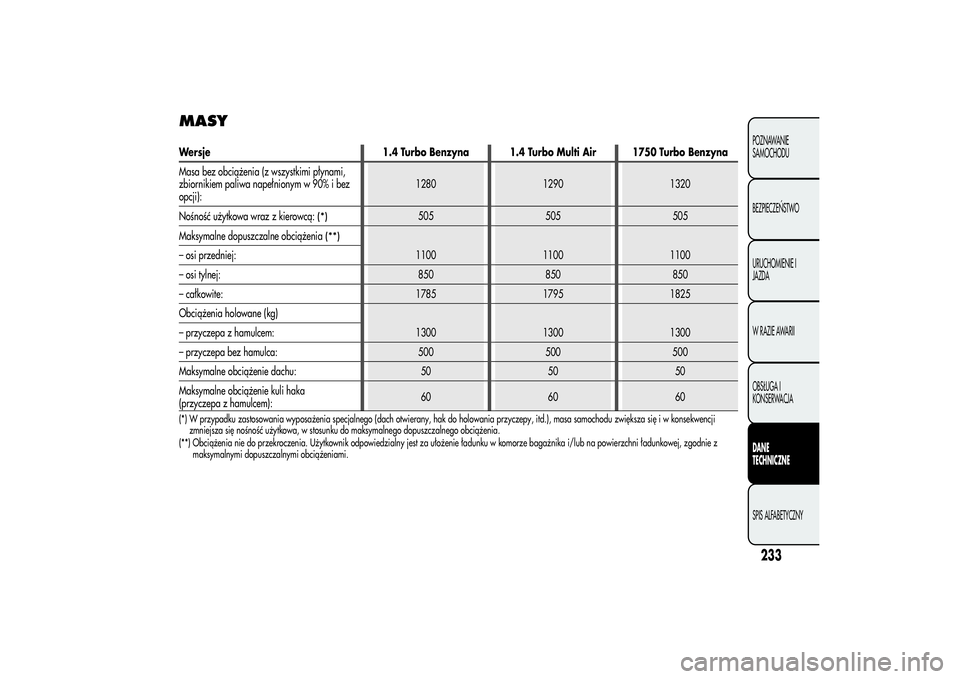

MASYWersje 1.4 Turbo Benzyna 1.4 Turbo Multi Air 1750 Turbo Benzyna
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji):1280 1290 1320
Nośność użytkowa wraz z kierowcą:
(*)
505 505 505
Maksymalne dopuszczalne obciążenia
(**)
1100 1100 1100 – osi przedniej:
– osi tylnej: 850 850 850
– całkowite: 1785 1795 1825
Obciążenia holowane (kg)
1300 1300 1300 – przyczepa z hamulcem:
– przyczepa bez hamulca: 500 500 500
Maksymalne obciążenie dachu: 50 50 50
Maksymalne obciążenie kuli haka
(przyczepa z hamulcem):60 60 60
(*) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy, itd.), masa samochodu zwiększa sięiwkonsekwencji
zmniejsza się nośność użytkowa, w stosunku do maksymalnego dopuszczalnego obciążenia.
(**) Obciążenia nie do przekroczenia. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej, zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
233POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

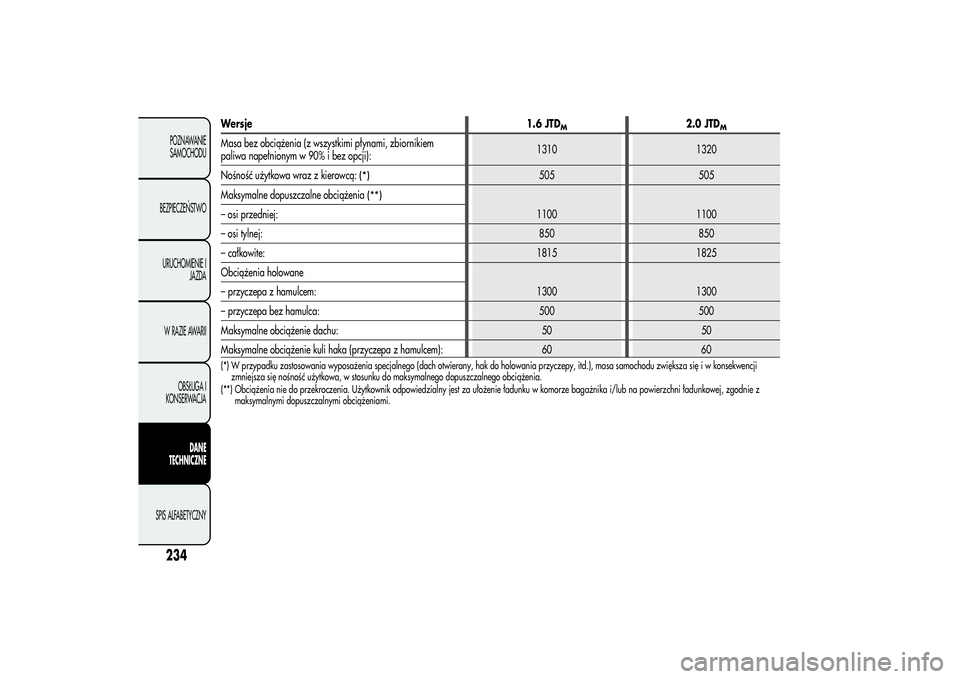

Wersje 1.6 JTD
M
2.0 JTD
M
Masa bez obciążenia (z wszystkimi płynami, zbiornikiem
paliwa napełnionym w 90% i bez opcji):1310 1320
Nośność użytkowa wraz z kierowcą:
(*)
505 505
Maksymalne dopuszczalne obciążenia
(**)
1100 1100 – osi przedniej:
– osi tylnej: 850 850
– całkowite: 1815 1825
Obciążenia holowane
1300 1300 – przyczepa z hamulcem:
– przyczepa bez hamulca: 500 500
Maksymalne obciążenie dachu: 50 50
Maksymalne obciążenie kuli haka (przyczepa z hamulcem): 60 60
(*) W przypadku zastosowania wyposażenia specjalnego (dach otwierany, hak do holowania przyczepy, itd.), masa samochodu zwiększa sięiwkonsekwencji
zmniejsza się nośność użytkowa, w stosunku do maksymalnego dopuszczalnego obciążenia.
(**) Obciążenia nie do przekroczenia. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej, zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
234POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

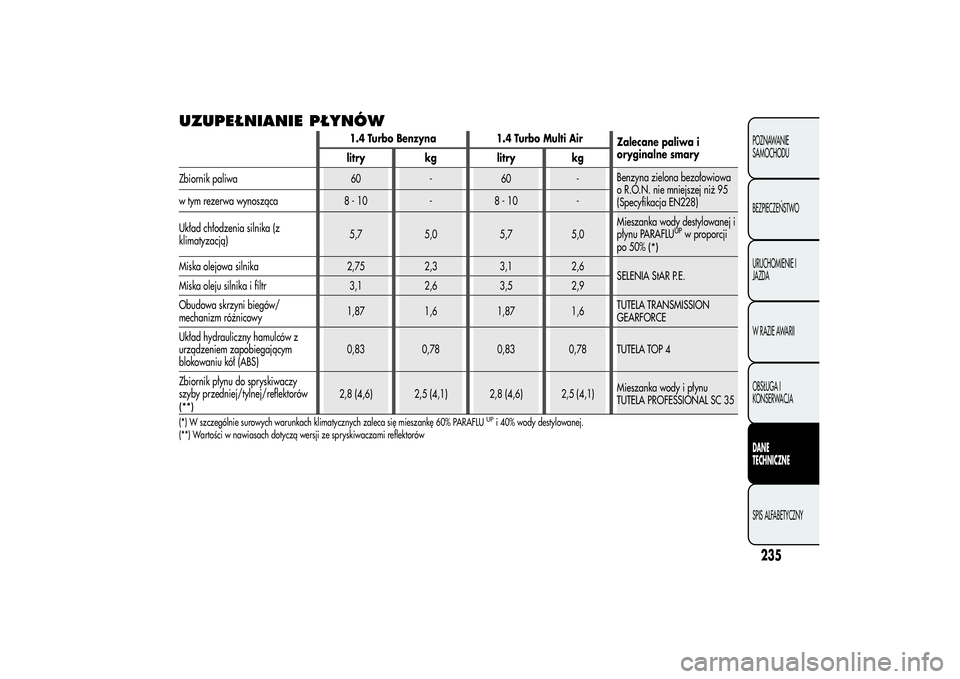

UZUPEŁNIANIE PŁYNÓW
1.4 Turbo Benzyna 1.4 Turbo Multi Air
Zalecane paliwa i
oryginalne smary
litry kg litry kg
Zbiornik paliwa 60 - 60 -Benzyna zielona bezołowiowa
o R.O.N. nie mniejszej niż 95
(Specyfikacja EN228) w tym rezerwa wynosząca 8 - 10 - 8 - 10 -
Układ chłodzenia silnika (z
klimatyzacją)5,7 5,0 5,7 5,0Mieszanka wody destylowanej i
płynu PARAFLU
UPw proporcji
po 50%
(*)
Miska olejowa silnika 2,75 2,3 3,1 2,6
SELENIA StAR P.E.
Miska oleju silnika i filtr 3,1 2,6 3,5 2,9
Obudowa skrzyni biegów/
mechanizm różnicowy1,87 1,6 1,87 1,6TUTELA TRANSMISSION
GEARFORCE
Układ hydrauliczny hamulców z
urządzeniem zapobiegającym
blokowaniu kół (ABS)0,83 0,78 0,83 0,78 TUTELA TOP 4
Zbiornik płynu do spryskiwaczy
szyby przedniej/tylnej/reflektorów(**)
2,8 (4,6) 2,5 (4,1) 2,8 (4,6) 2,5 (4,1)Mieszanka wody i płynu
TUTELA PROFESSIONAL SC 35
(*) W szczególnie surowych warunkach klimatycznych zaleca się mieszankę 60% PARAFLU
UPi 40% wody destylowanej.
(**) Wartości w nawiasach dotyczą wersji ze spryskiwaczami reflektorów
235POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

1750 Turbo Benzyna
Zalecane paliwa i
oryginalne smary
litry kg
Zbiornik paliwa 60 -
Benzyna zielona bezołowiowa o R.O.N. nie
mniejszej niż 95 (Specyfikacja EN228)
w tym rezerwa wynosząca 8 - 10 -
Układ chłodzenia silnika (z klimatyzacją) 6,4 5,7Mieszanka wody destylowanej i płynu
PARAFLU
UPw proporcji po 50%
(*)
Miska olejowa silnika 5,0 4,25
SELENIA SPORT POWER
Miska oleju silnika i filtr 5,1 4,35
Obudowa skrzyni biegów/mechanizm
różnicowy1,87 1,6 TUTELA TRANSMISSION GEARFORCE
Układ hydrauliczny hamulców z urządzeniem
zapobiegającym blokowaniu kół (ABS)0,83 0,78 TUTELA TOP 4
Zbiornik płynu do spryskiwaczy szyby
przedniej/tylnej/reflektorów
(**)
2,8 (4,6) 2,5 (4,1)Mieszanka wody i płynu
TUTELA PROFESSIONAL SC 35
(*) W szczególnie surowych warunkach klimatycznych zaleca się mieszankę 60% PARAFLU
UPi 40% wody destylowanej.
(**) Wartości w nawiasach dotyczą wersji ze spryskiwaczami reflektorów
