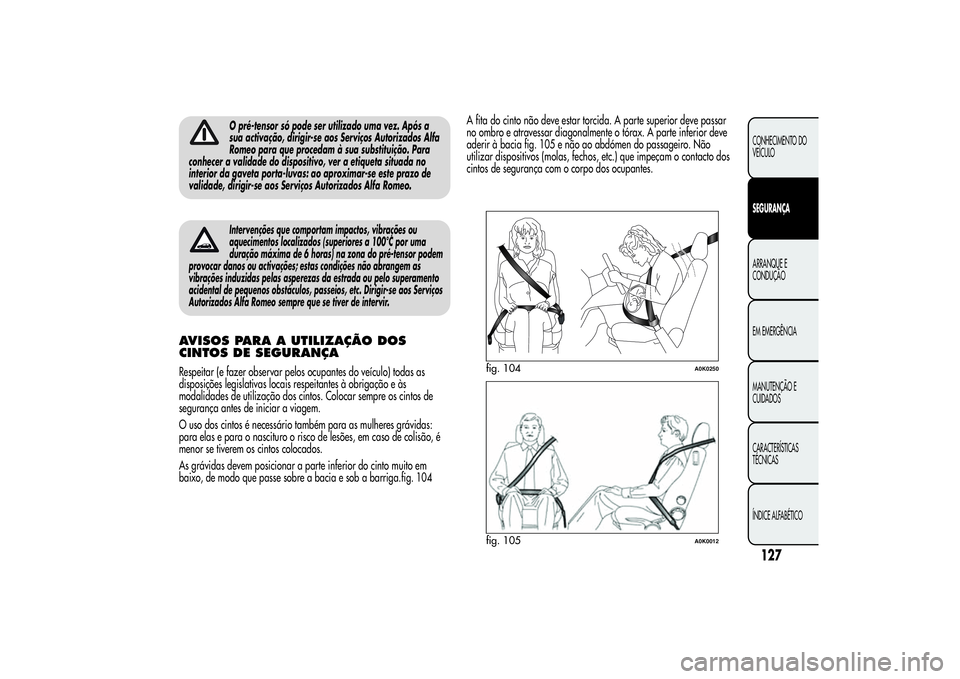

O pré-tensor só pode ser utilizado uma vez. Após a
sua activação, dirigir-se aos Serviços Autorizados Alfa
Romeo para que procedam à sua substituição. Para
conhecer a validade do dispositivo, ver a etiqueta situada no
interior da gaveta porta-luvas: ao aproximar-se este prazo de
validade, dirigir-se aos Serviços Autorizados Alfa Romeo.Intervenções que comportam impactos, vibrações ou
aquecimentos localizados (superiores a 100°C por uma
duração máxima de 6 horas) na zona do pré-tensor podem
provocar danos ou activações; estas condições não abrangem as
vibrações induzidas pelas asperezas da estrada ou pelo superamento
acidental de pequenos obstáculos, passeios, etc. Dirigir-se aos Serviços
Autorizados Alfa Romeo sempre que se tiver de intervir.
AVISOS PARA A UTILIZAÇÃO DOS
CINTOS DE SEGURANÇARespeitar (e fazer observar pelos ocupantes do veículo) todas as
disposições legislativas locais respeitantes à obrigação e às
modalidades de utilização dos cintos. Colocar sempre os cintos de
segurança antes de iniciar a viagem.
O uso dos cintos é necessário também para as mulheres grávidas:
para elas e para o nascituro o risco de lesões, em caso de colisão, é
menor se tiverem os cintos colocados.
As grávidas devem posicionar a parte inferior do cinto muito em
baixo, de modo que passe sobre a bacia e sob a barriga.fig. 104A fita do cinto não deve estar torcida. A parte superior deve passar
no ombro e atravessar diagonalmente o tórax. A parte inferior deve
aderir à bacia fig. 105 e não ao abdómen do passageiro. Não
utilizar dispositivos (molas, fechos, etc.) que impeçam o contacto dos
cintos de segurança com o corpo dos ocupantes.
fig. 104
A0K0250
fig. 105
A0K0012
127CONHECIMENTO DO
VEÍCULOSEGURANÇAARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

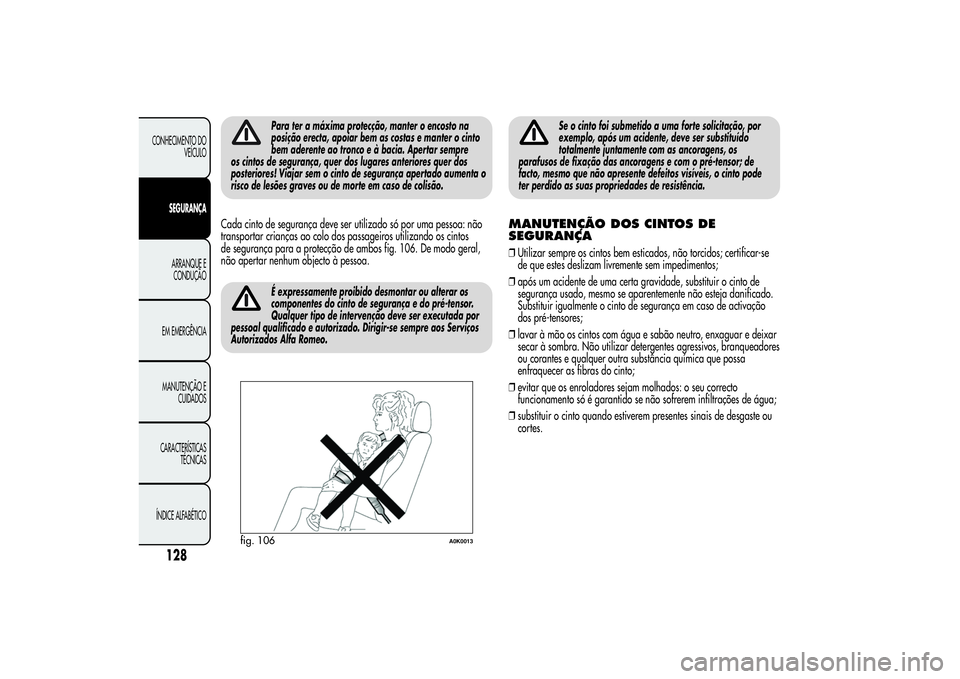

Para ter a máxima protecção, manter o encosto na
posição erecta, apoiar bem as costas e manter o cinto
bem aderente ao tronco e à bacia. Apertar sempre
os cintos de segurança, quer dos lugares anteriores quer dos
posteriores! Viajar sem o cinto de segurança apertado aumenta o
risco de lesões graves ou de morte em caso de colisão.
Cada cinto de segurança deve ser utilizado só por uma pessoa: não
transportar crianças ao colo dos passageiros utilizando os cintos
de segurança para a protecção de ambos fig. 106. De modo geral,
não apertar nenhum objecto à pessoa.
É expressamente proibido desmontar ou alterar os
componentes do cinto de segurança e do pré-tensor.
Qualquer tipo de intervenção deve ser executada por
pessoal qualificado e autorizado. Dirigir-se sempre aos Serviços
Autorizados Alfa Romeo.
Se o cinto foi submetido a uma forte solicitação, por
exemplo, após um acidente, deve ser substituído
totalmente juntamente com as ancoragens, os
parafusos de fixação das ancoragens e com o pré-tensor; de
facto, mesmo que não apresente defeitos visíveis, o cinto pode
ter perdido as suas propriedades de resistência.
MANUTENÇÃO DOS CINTOS DE
SEGURANÇA❒Utilizar sempre os cintos bem esticados, não torcidos; certificar-se
de que estes deslizam livremente sem impedimentos;
❒após um acidente de uma certa gravidade, substituir o cinto de
segurança usado, mesmo se aparentemente não esteja danificado.
Substituir igualmente o cinto de segurança em caso de activação
dos pré-tensores;
❒lavar à mão os cintos com água e sabão neutro, enxaguar e deixar
secar à sombra. Não utilizar detergentes agressivos, branqueadores
ou corantes e qualquer outra substância química que possa
enfraquecer as fibras do cinto;
❒evitar que os enroladores sejam molhados: o seu correcto
funcionamento só é garantido se não sofrerem infiltrações de água;
❒substituir o cinto quando estiverem presentes sinais de desgaste ou
cortes.
fig. 106
A0K0013
128
CONHECIMENTO DO
VEÍCULO
SEGURANÇAARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

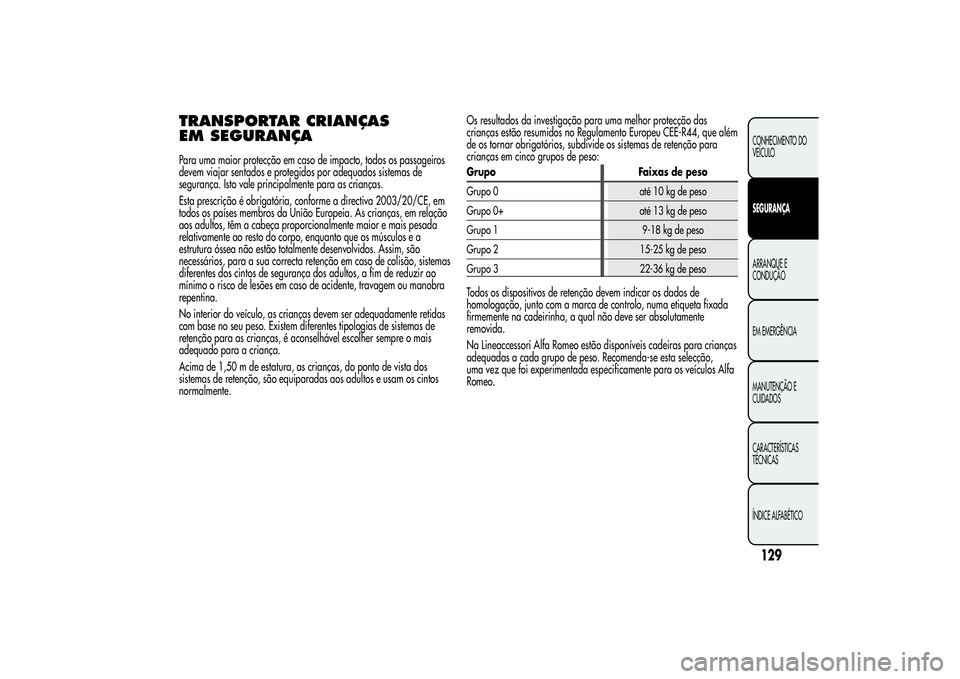

TRANSPORTAR CRIANÇAS
EM SEGURANÇAPara uma maior protecção em caso de impacto, todos os passageiros
devem viajar sentados e protegidos por adequados sistemas de
segurança. Isto vale principalmente para as crianças.
Esta prescrição é obrigatória, conforme a directiva 2003/20/CE, em
todos os países membros da União Europeia. As crianças, em relação
aos adultos, têm a cabeça proporcionalmente maior e mais pesada
relativamente ao resto do corpo, enquanto que os músculos e a
estrutura óssea não estão totalmente desenvolvidos. Assim, são
necessários, para a sua correcta retenção em caso de colisão, sistemas
diferentes dos cintos de segurança dos adultos, a fim de reduzir ao
mínimo o risco de lesões em caso de acidente, travagem ou manobra
repentina.
No interior do veículo, as crianças devem ser adequadamente retidas
com base no seu peso. Existem diferentes tipologias de sistemas de
retenção para as crianças, é aconselhável escolher sempre o mais
adequado para a criança.
Acima de 1,50 m de estatura, as crianças, do ponto de vista dos
sistemas de retenção, são equiparadas aos adultos e usam os cintos
normalmente.Os resultados da investigação para uma melhor protecção das
crianças estão resumidos no Regulamento Europeu CEE-R44, que além
de os tornar obrigatórios, subdivide os sistemas de retenção para
crianças em cinco grupos de peso:
Grupo Faixas de peso
Grupo 0 até 10 kg de peso
Grupo 0+ até 13 kg de peso
Grupo 1 9-18 kg de peso
Grupo 2 15-25 kg de peso
Grupo 3 22-36 kg de pesoTodos os dispositivos de retenção devem indicar os dados de
homologação, junto com a marca de controlo, numa etiqueta fixada
firmemente na cadeirinha, a qual não deve ser absolutamente
removida.
Na Lineaccessori Alfa Romeo estão disponíveis cadeiras para crianças
adequadas a cada grupo de peso. Recomenda-se esta selecção,
uma vez que foi experimentada especificamente para os veículos Alfa
Romeo.
129CONHECIMENTO DO
VEÍCULOSEGURANÇAARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

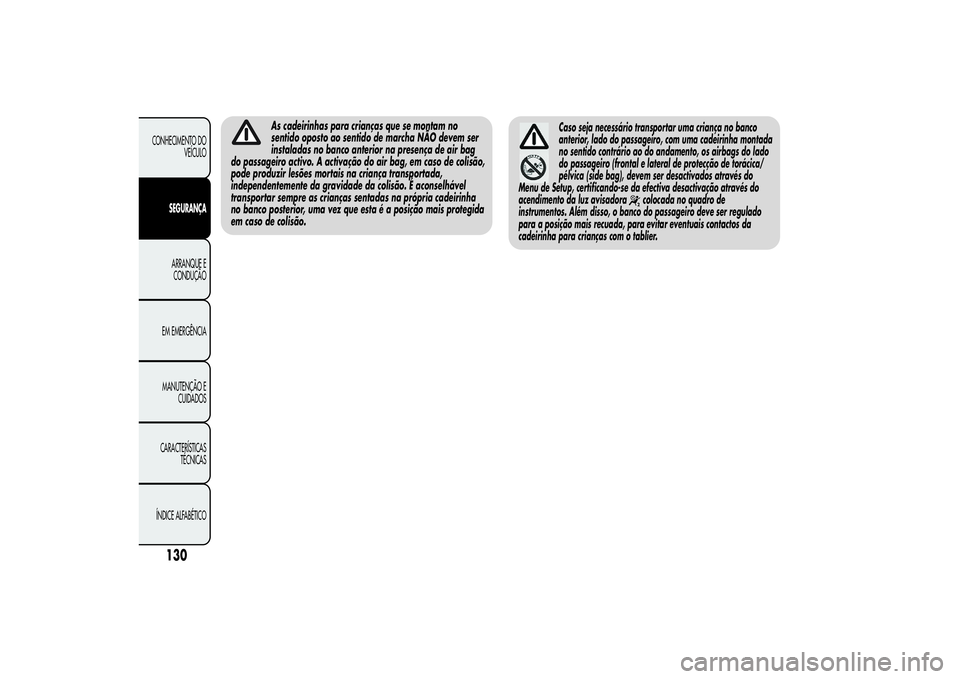

As cadeirinhas para crianças que se montam no
sentido oposto ao sentido de marcha NÃO devem ser
instaladas no banco anterior na presença de air bag
do passageiro activo. A activação do air bag, em caso de colisão,
pode produzir lesões mortais na criança transportada,
independentemente da gravidade da colisão. É aconselhável
transportar sempre as crianças sentadas na própria cadeirinha
no banco posterior, uma vez que esta é a posição mais protegida
em caso de colisão.
Caso seja necessário transportar uma criança no banco
anterior, lado do passageiro, com uma cadeirinha montada
no sentido contrário ao do andamento, os airbags do lado
do passageiro (frontal e lateral de protecção de torácica/
pélvica (side bag), devem ser desactivados através do
Menu de Setup, certificando-se da efectiva desactivação através do
acendimento da luz avisadora
colocada no quadro de
instrumentos. Além disso, o banco do passageiro deve ser regulado
para a posição mais recuada, para evitar eventuais contactos da
cadeirinha para crianças com o tablier.
130
CONHECIMENTO DO
VEÍCULO
SEGURANÇAARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

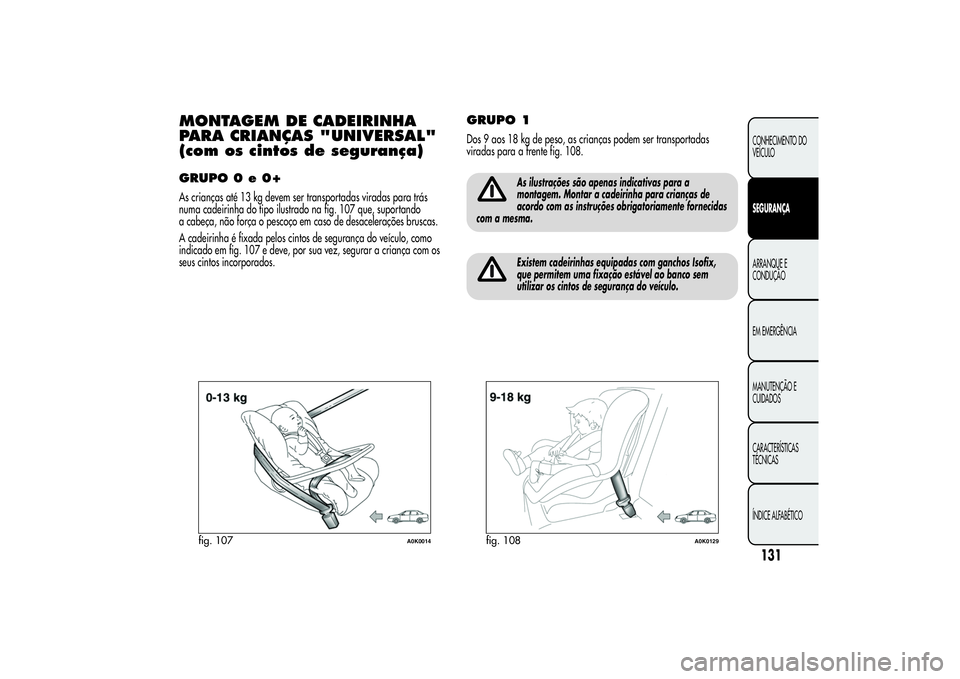

MONTAGEM DE CADEIRINHA
PARA CRIANÇAS "UNIVERSAL"
(com os cintos de segurança)GRUPO 0 e 0+As crianças até 13 kg devem ser transportadas viradas para trás
numa cadeirinha do tipo ilustrado na fig. 107 que, suportando
a cabeça, não força o pescoço em caso de desacelerações bruscas.
A cadeirinha é fixada pelos cintos de segurança do veículo, como
indicado em fig. 107 e deve, por sua vez, segurar a criança com os
seus cintos incorporados.
GRUPO 1Dos 9 aos 18 kg de peso, as crianças podem ser transportadas
viradas para a frente fig. 108.
As ilustrações são apenas indicativas para a
montagem. Montar a cadeirinha para crianças de
acordo com as instruções obrigatoriamente fornecidas
com a mesma.Existem cadeirinhas equipadas com ganchos Isofix,
que permitem uma fixação estável ao banco sem
utilizar os cintos de segurança do veículo.
fig. 107
A0K0014
fig. 108
A0K0129
131CONHECIMENTO DO
VEÍCULOSEGURANÇAARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

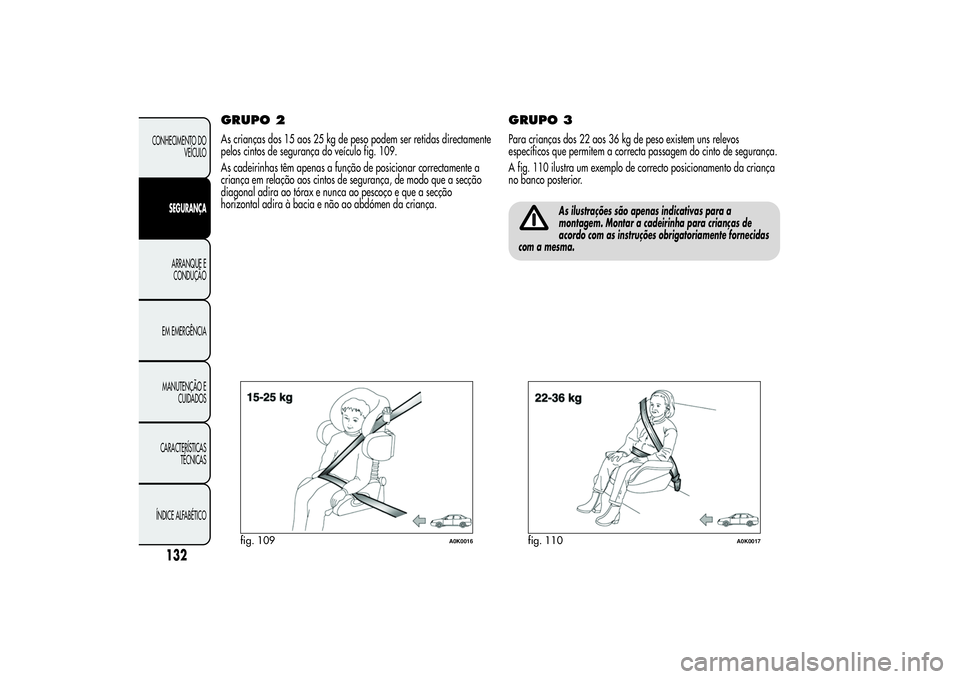

GRUPO 2As crianças dos 15 aos 25 kg de peso podem ser retidas directamente
pelos cintos de segurança do veículo fig. 109.
As cadeirinhas têm apenas a função de posicionar correctamente a
criança em relação aos cintos de segurança, de modo que a secção
diagonal adira ao tórax e nunca ao pescoço e que a secção
horizontal adira à bacia e não ao abdómen da criança.
GRUPO 3Para crianças dos 22 aos 36 kg de peso existem uns relevos
específicos que permitem a correcta passagem do cinto de segurança.
A fig. 110 ilustra um exemplo de correcto posicionamento da criança
no banco posterior.
As ilustrações são apenas indicativas para a
montagem. Montar a cadeirinha para crianças de
acordo com as instruções obrigatoriamente fornecidas
com a mesma.
fig. 109
A0K0016
fig. 110
A0K0017
132
CONHECIMENTO DO
VEÍCULO
SEGURANÇAARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

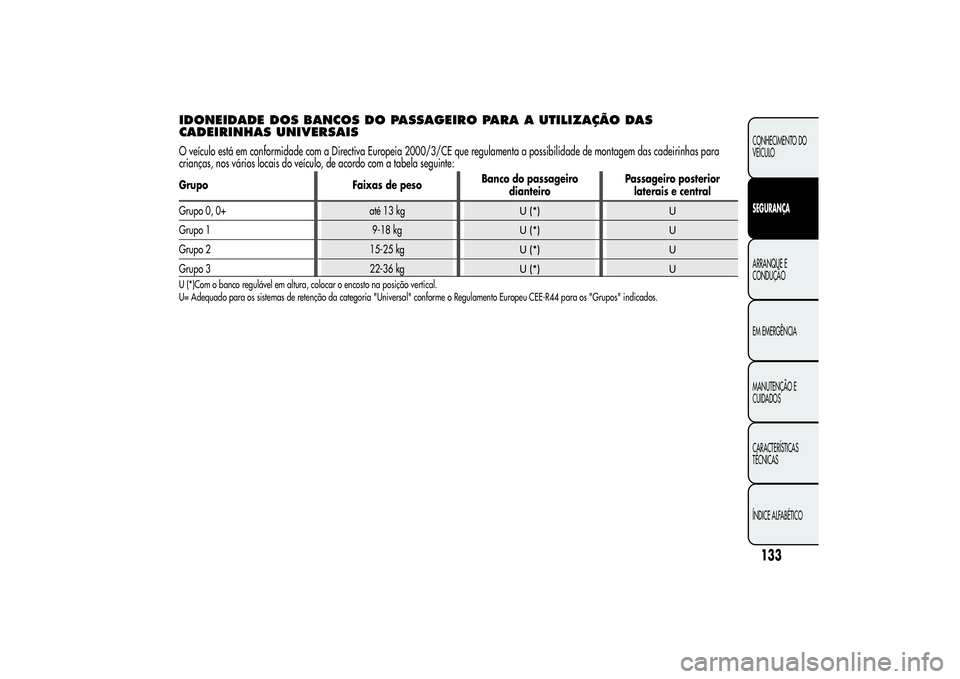

IDONEIDADE DOS BANCOS DO PASSAGEIRO PARA A UTILIZAÇÃO DAS
CADEIRINHAS UNIVERSAISO veículo está em conformidade com a Directiva Europeia 2000/3/CE que regulamenta a possibilidade de montagem das cadeirinhas para
crianças, nos vários locais do veículo, de acordo com a tabela seguinte:Grupo Faixas de pesoBanco do passageiro
dianteiroPassageiro posterior
laterais e central
Grupo 0, 0+ até 13 kg
U (*) U
Grupo 1 9-18 kg
U (*) U
Grupo 2 15-25 kg
U (*) U
Grupo 3 22-36 kg
U (*) U
U (*)Com o banco regulável em altura, colocar o encosto na posição vertical.
U= Adequado para os sistemas de retenção da categoria "Universal" conforme o Regulamento Europeu CEE-R44 para os "Grupos" indicados.
133CONHECIMENTO DO
VEÍCULOSEGURANÇAARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

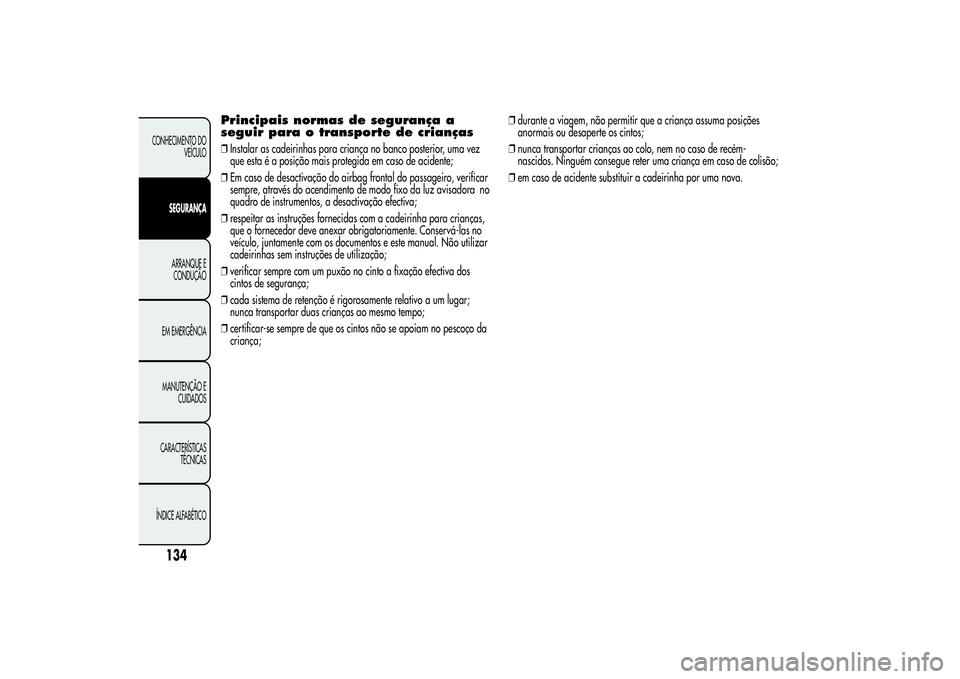

Principais normas de segurança a
seguir para o transporte de crianças❒Instalar as cadeirinhas para criança no banco posterior, uma vez
que esta é a posição mais protegida em caso de acidente;
❒Em caso de desactivação do airbag frontal do passageiro, verificar
sempre, através do acendimento de modo fixo da luz avisadora no
quadro de instrumentos, a desactivação efectiva;
❒respeitar as instruções fornecidas com a cadeirinha para crianças,
que o fornecedor deve anexar obrigatoriamente. Conservá-las no
veículo, juntamente com os documentos e este manual. Não utilizar
cadeirinhas sem instruções de utilização;
❒verificar sempre com um puxão no cinto a fixação efectiva dos
cintos de segurança;
❒cada sistema de retenção é rigorosamente relativo a um lugar;
nunca transportar duas crianças ao mesmo tempo;
❒certificar-se sempre de que os cintos não se apoiam no pescoço da
criança;❒durante a viagem, não permitir que a criança assuma posições
anormais ou desaperte os cintos;
❒nunca transportar crianças ao colo, nem no caso de recém-
nascidos. Ninguém consegue reter uma criança em caso de colisão;
❒em caso de acidente substituir a cadeirinha por uma nova.
134
CONHECIMENTO DO
VEÍCULO
SEGURANÇAARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

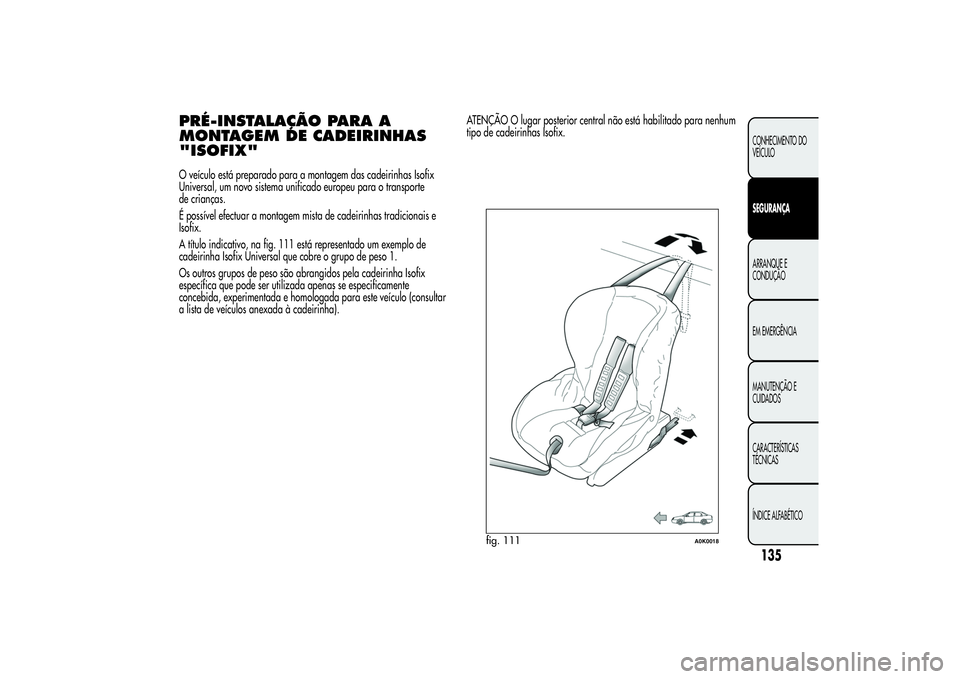

PRÉ-INSTALAÇÃO PARA A
MONTAGEM DE CADEIRINHAS
"ISOFIX"O veículo está preparado para a montagem das cadeirinhas Isofix
Universal, um novo sistema unificado europeu para o transporte
de crianças.
É possível efectuar a montagem mista de cadeirinhas tradicionais e
Isofix.
A título indicativo, na fig. 111 está representado um exemplo de
cadeirinha Isofix Universal que cobre o grupo de peso 1.
Os outros grupos de peso são abrangidos pela cadeirinha Isofix
específica que pode ser utilizada apenas se especificamente
concebida, experimentada e homologada para este veículo (consultar
a lista de veículos anexada à cadeirinha).ATENÇÃO O lugar posterior central não está habilitado para nenhum
tipo de cadeirinhas Isofix.
fig. 111
A0K0018
135CONHECIMENTO DO
VEÍCULOSEGURANÇAARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

INSTALAÇÃO DE CADEIRAS PARA
CRIANÇAS ISOFIX UNIVERSALProceder como a seguir indicado:
❒prender a cadeirinha aos anéis inferiores metálicos específicos B fig.
112, posicionados no interior do encosto do banco posterior (para
aceder aos anéis levantar a dobradiça A para cima);
❒fixar a correia superior (disponível com a cadeirinha) aos
respectivos engates C fig. 113 situados na parte posterior do
encosto.
É possível efectuar a montagem mista de cadeirinhas tradicionais e
“Isofix Universais”. Lembramos que, no caso de cadeirinhas "Isofix
Universais", podem ser utilizadas todas as homologadas com a sigla
ECE R44 (R44/03 ou actualizações posteriores) "Isofix Universal".
Na Lineaccessori Alfa Romeo está disponível a cadeirinha para
criança Isofix Universal "Duo Plus" e a específica "G 0/1 S".
Para mais informações relativas à instalação e/ou utilização da
cadeirinha, consultar o “Manual de instruções” fornecido juntamente
com a cadeirinha.
Montar a cadeirinha apenas com o veículo parado. A
cadeirinha está correctamente fixa aos suportes de
pré-instalação, quando se verificar que os engates
estão correctamente efectuados. Em todo o caso, respeitar as
instruções de montagem, desmontagem e posicionamento, que o
Fabricante da cadeirinha é obrigado a fornecer juntamente com
a mesma.
fig. 112
A0K0109
fig. 113
A0K0108
136
CONHECIMENTO DO
VEÍCULO
SEGURANÇAARRANQUE E
CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO
