Alfa Romeo Giulietta 2013 Manual de Uso e Manutenção (in Portuguese)

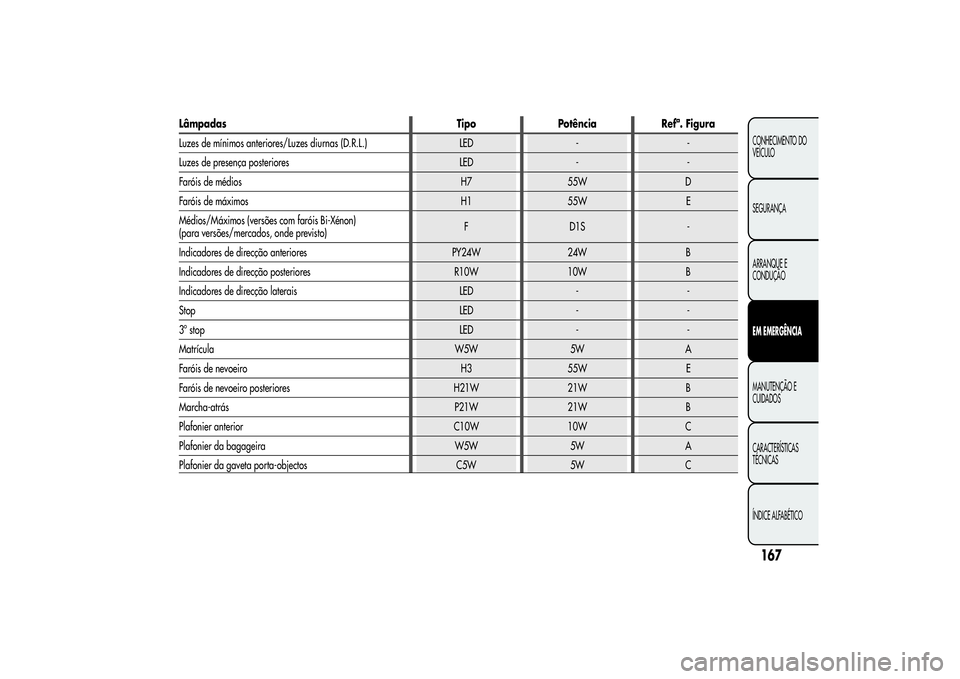

Lâmpadas Tipo Potência Refª. Figura
Luzes de mínimos anteriores/Luzes diurnas (D.R.L.) LED - -
Luzes de presença posteriores LED - -
Faróis de médios H7 55W D
Faróis de máximos H1 55W E
Médios/Máximos (versões com faróis Bi-Xénon)
(para versões/mercados, onde previsto)F D1S -
Indicadores de direcção anteriores PY24W 24W B
Indicadores de direcção posteriores R10W 10W B
Indicadores de direcção laterais LED - -
Stop LED - -
3º stop LED - -
Matrícula W5W 5W A
Faróis de nevoeiro H3 55W E
Faróis de nevoeiro posteriores H21W 21W B
Marcha-atrás P21W 21W B
Plafonier anterior C10W 10W C
Plafonier da bagageira W5W 5W A
Plafonier da gaveta porta-objectos C5W 5W C
167CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

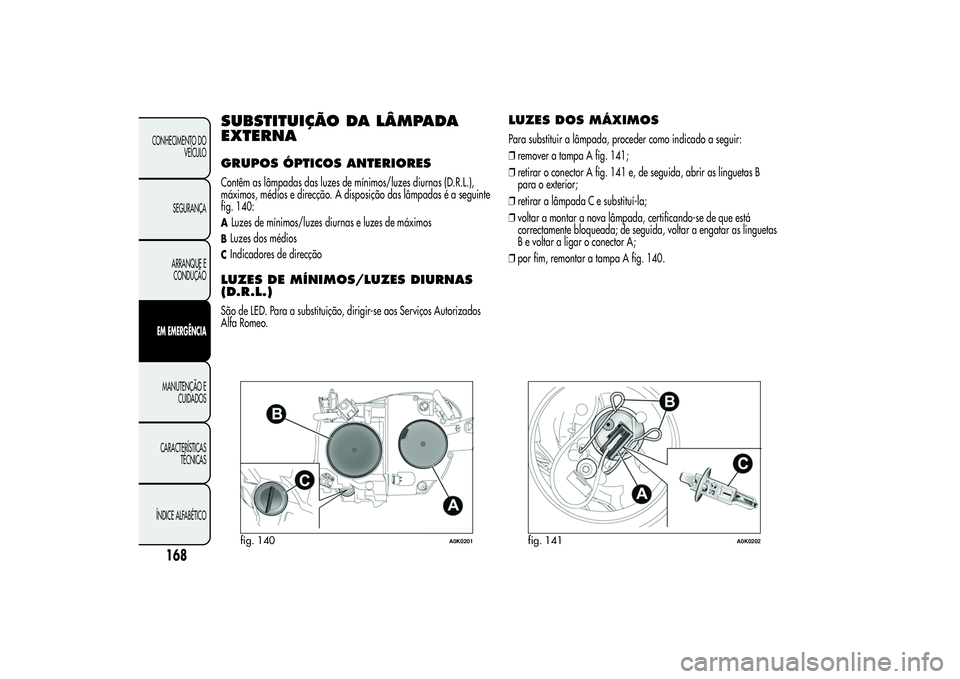

SUBSTITUIÇÃO DA LÂMPADA
EXTERNAGRUPOS ÓPTICOS ANTERIORESContêm as lâmpadas das luzes de mínimos/luzes diurnas (D.R.L.),
máximos, médios e direcção. A disposição das lâmpadas é a seguinte
fig. 140:ALuzes de mínimos/luzes diurnas e luzes de máximosBLuzes dos médiosCIndicadores de direcçãoLUZES DE MÍNIMOS/LUZES DIURNAS
(D.R.L.)São de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.
LUZES DOS MÁXIMOSPara substituir a lâmpada, proceder como indicado a seguir:
❒remover a tampa A fig. 141;
❒retirar o conector A fig. 141 e, de seguida, abrir as linguetas B
para o exterior;
❒retirar a lâmpada C e substituí-la;
❒voltar a montar a nova lâmpada, certificando-se de que está
correctamente bloqueada; de seguida, voltar a engatar as linguetas
B e voltar a ligar o conector A;
❒por fim, remontar a tampa A fig. 140.
fig. 140
A0K0201
fig. 141
A0K0202
168
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

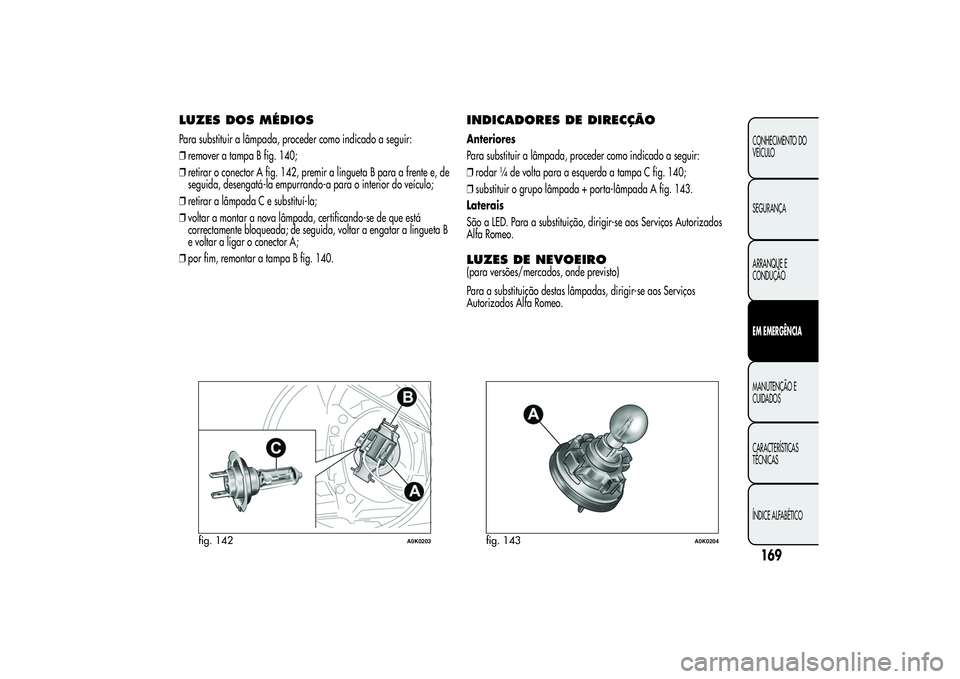

LUZES DOS MÉDIOSPara substituir a lâmpada, proceder como indicado a seguir:
❒remover a tampa B fig. 140;
❒retirar o conector A fig. 142, premir a lingueta B para a frente e, de
seguida, desengatá-la empurrando-a para o interior do veículo;
❒retirar a lâmpada C e substituí-la;
❒voltar a montar a nova lâmpada, certificando-se de que está
correctamente bloqueada; de seguida, voltar a engatar a lingueta B
e voltar a ligar o conector A;
❒por fim, remontar a tampa B fig. 140.
INDICADORES DE DIRECÇÃOAnteriores
Para substituir a lâmpada, proceder como indicado a seguir:
❒rodar ¼ de volta para a esquerda a tampa C fig. 140;
❒substituir o grupo lâmpada + porta-lâmpada A fig. 143.
Laterais
São a LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.LUZES DE NEVOEIRO(para versões/mercados, onde previsto)
Para a substituição destas lâmpadas, dirigir-se aos Serviços
Autorizados Alfa Romeo.
fig. 142
A0K0203
fig. 143
A0K0204
169CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

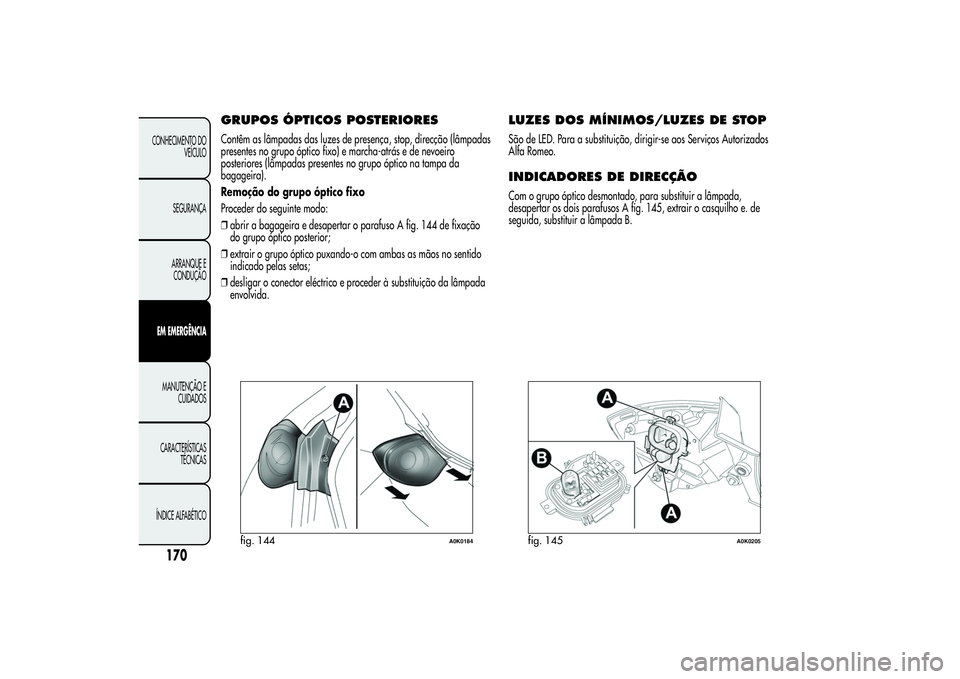

GRUPOS ÓPTICOS POSTERIORESContêm as lâmpadas das luzes de presença, stop, direcção (lâmpadas
presentes no grupo óptico fixo) e marcha-atrás e de nevoeiro
posteriores (lâmpadas presentes no grupo óptico na tampa da
bagageira).
Remoção do grupo óptico fixo
Proceder do seguinte modo:
❒abrir a bagageira e desapertar o parafuso A fig. 144 de fixação
do grupo óptico posterior;
❒extrair o grupo óptico puxando-o com ambas as mãos no sentido
indicado pelas setas;
❒desligar o conector eléctrico e proceder à substituição da lâmpada
envolvida.
LUZES DOS MÍNIMOS/LUZES DE STOPSão de LED. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.INDICADORES DE DIRECÇÃOCom o grupo óptico desmontado, para substituir a lâmpada,
desapertar os dois parafusos A fig. 145, extrair o casquilho e. de
seguida, substituir a lâmpada B.
fig. 144
A0K0184
fig. 145
A0K0205
170
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

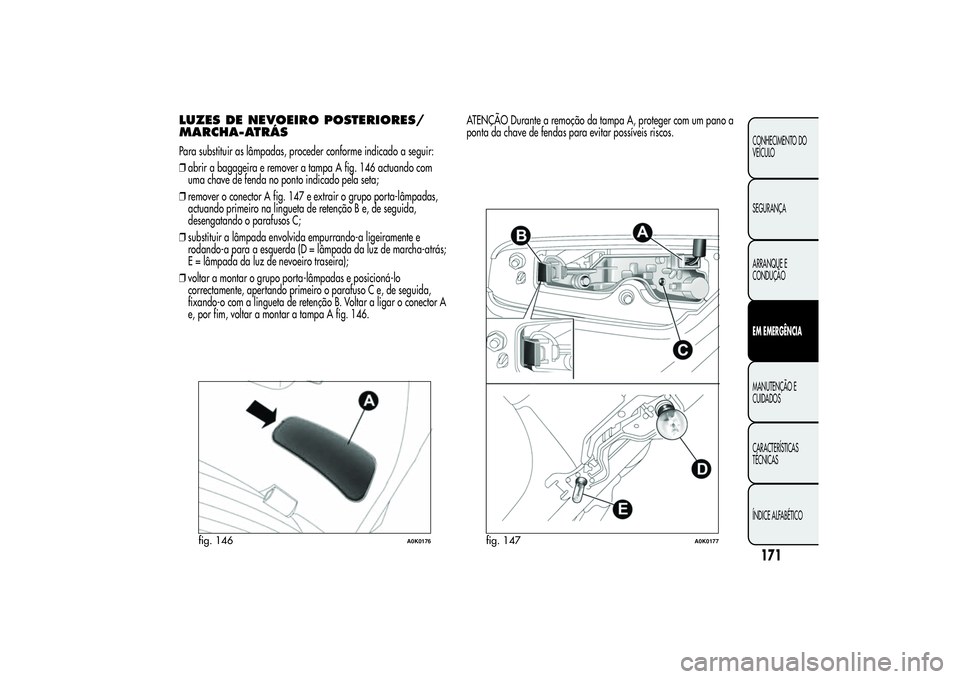

LUZES DE NEVOEIRO POSTERIORES/
MARCHA-ATRÁSPara substituir as lâmpadas, proceder conforme indicado a seguir:
❒abrir a bagageira e remover a tampa A fig. 146 actuando com
uma chave de fenda no ponto indicado pela seta;
❒remover o conector A fig. 147 e extrair o grupo porta-lâmpadas,
actuando primeiro na lingueta de retenção B e, de seguida,
desengatando o parafusos C;
❒substituir a lâmpada envolvida empurrando-a ligeiramente e
rodando-a para a esquerda (D = lâmpada da luz de marcha-atrás;
E = lâmpada da luz de nevoeiro traseira);
❒voltar a montar o grupo porta-lâmpadas e posicioná-lo
correctamente, apertando primeiro o parafuso C e, de seguida,
fixando-o com a lingueta de retenção B. Voltar a ligar o conector A
e, por fim, voltar a montar a tampa A fig. 146.ATENÇÃO Durante a remoção da tampa A, proteger com um pano a
ponta da chave de fendas para evitar possíveis riscos.
fig. 146
A0K0176
fig. 147
A0K0177
171CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

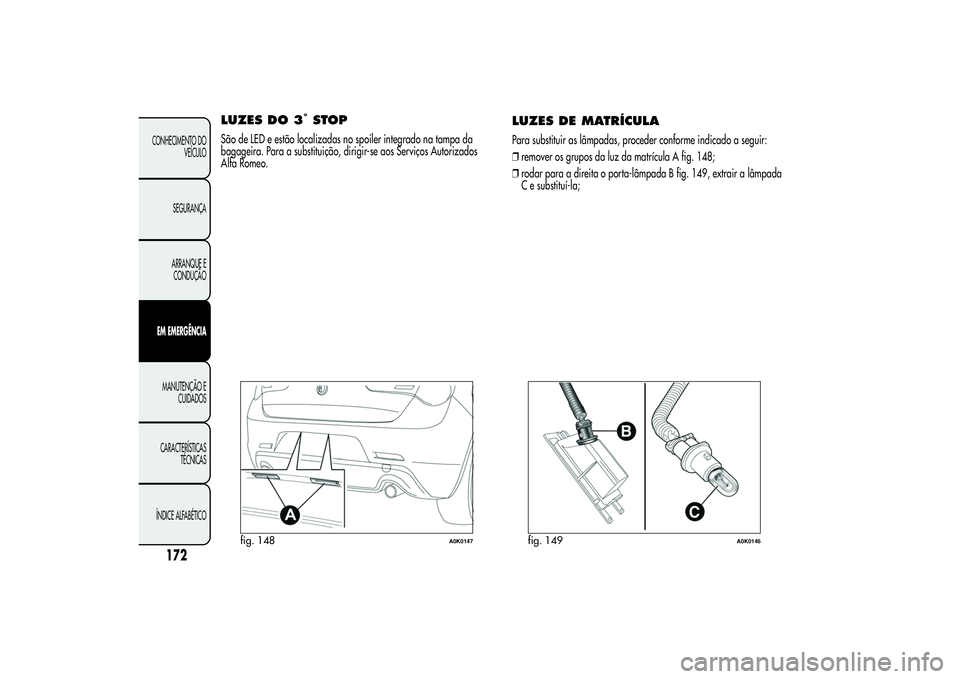

LUZES DO 3
°STOP
São de LED e estão localizadas no spoiler integrado na tampa da
bagageira. Para a substituição, dirigir-se aos Serviços Autorizados
Alfa Romeo.
LUZES DE MATRÍCULAPara substituir as lâmpadas, proceder conforme indicado a seguir:
❒remover os grupos da luz da matrícula A fig. 148;
❒rodar para a direita o porta-lâmpada B fig. 149, extrair a lâmpada
C e substituí-la;
fig. 148
A0K0147
fig. 149
A0K0146
172
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

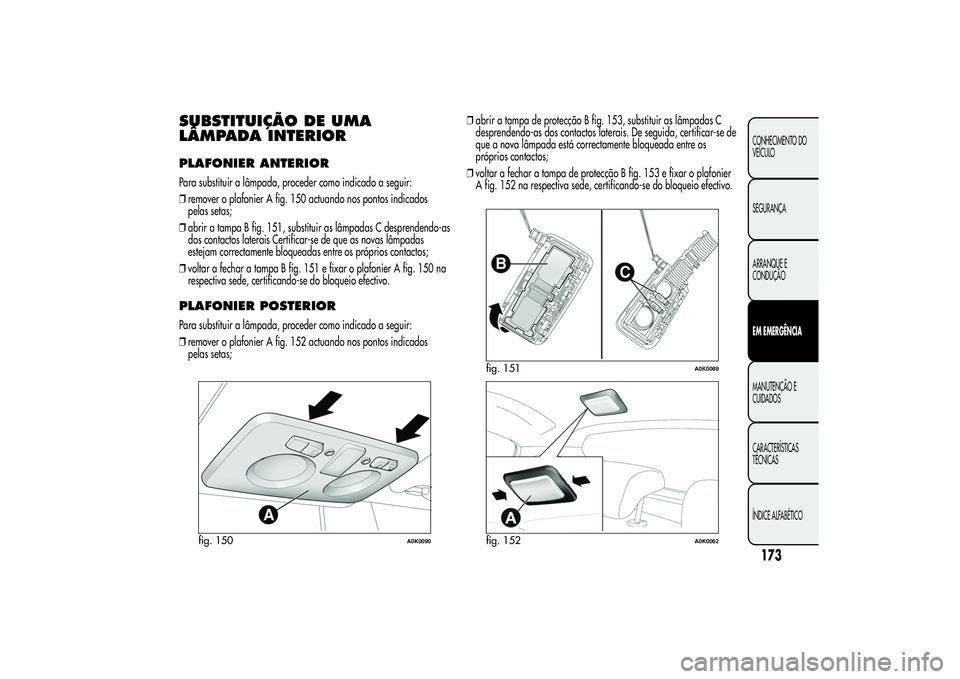

SUBSTITUIÇÃO DE UMA
LÂMPADA INTERIORPLAFONIER ANTERIORPara substituir a lâmpada, proceder como indicado a seguir:
❒remover o plafonier A fig. 150 actuando nos pontos indicados
pelas setas;
❒abrir a tampa B fig. 151, substituir as lâmpadas C desprendendo-as
dos contactos laterais Certificar-se de que as novas lâmpadas
estejam correctamente bloqueadas entre os próprios contactos;
❒voltar a fechar a tampa B fig. 151 e fixar o plafonier A fig. 150 na
respectiva sede, certificando-se do bloqueio efectivo.PLAFONIER POSTERIORPara substituir a lâmpada, proceder como indicado a seguir:
❒remover o plafonier A fig. 152 actuando nos pontos indicados
pelas setas;❒abrir a tampa de protecção B fig. 153, substituir as lâmpadas C
desprendendo-as dos contactos laterais. De seguida, certificar-se de
que a nova lâmpada está correctamente bloqueada entre os
próprios contactos;
❒voltar a fechar a tampa de protecção B fig. 153 e fixar o plafonier
A fig. 152 na respectiva sede, certificando-se do bloqueio efectivo.
fig. 150
A0K0090
fig. 151
A0K0089
fig. 152
A0K0062
173CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

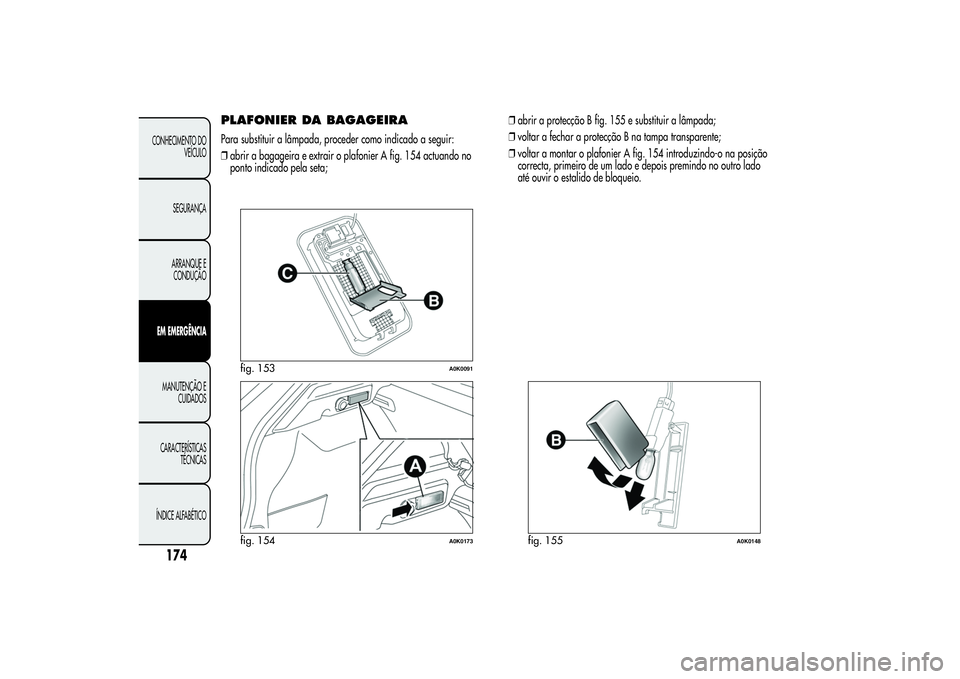

PLAFONIER DA BAGAGEIRAPara substituir a lâmpada, proceder como indicado a seguir:
❒abrir a bagageira e extrair o plafonier A fig. 154 actuando no
ponto indicado pela seta;❒abrir a protecção B fig. 155 e substituir a lâmpada;
❒voltar a fechar a protecção B na tampa transparente;
❒voltar a montar o plafonier A fig. 154 introduzindo-o na posição
correcta, primeiro de um lado e depois premindo no outro lado
até ouvir o estalido de bloqueio.
fig. 153
A0K0091
fig. 154
A0K0173
fig. 155
A0K0148
174
CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

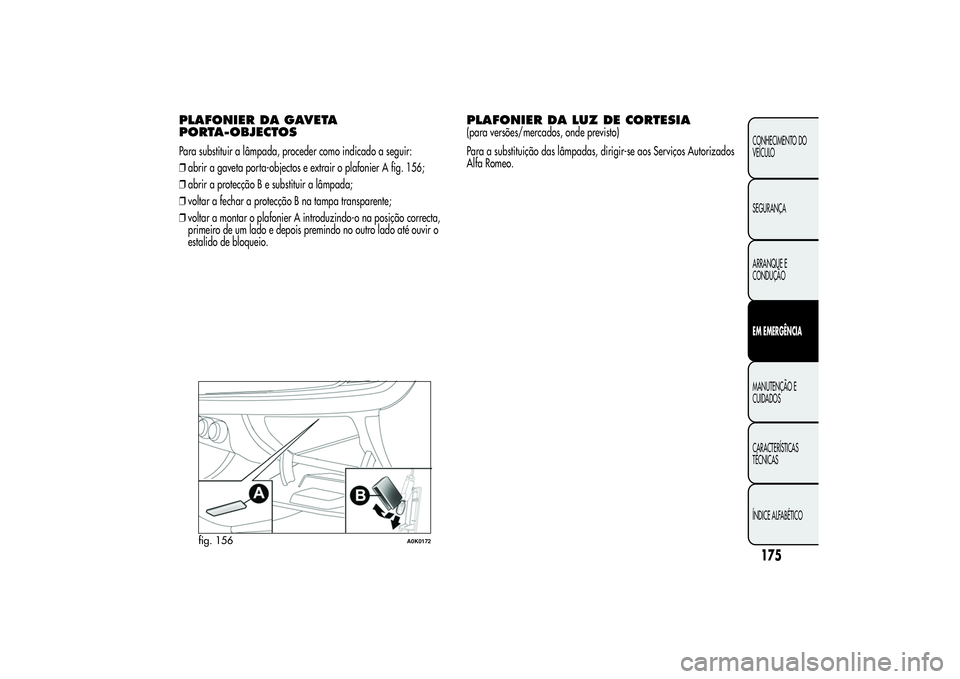

PLAFONIER DA GAVETA
PORTA-OBJECTOSPara substituir a lâmpada, proceder como indicado a seguir:
❒abrir a gaveta porta-objectos e extrair o plafonier A fig. 156;
❒abrir a protecção B e substituir a lâmpada;
❒voltar a fechar a protecção B na tampa transparente;
❒voltar a montar o plafonier A introduzindo-o na posição correcta,
primeiro de um lado e depois premindo no outro lado até ouvir o
estalido de bloqueio.
PLAFONIER DA LUZ DE CORTESIA(para versões/mercados, onde previsto)
Para a substituição das lâmpadas, dirigir-se aos Serviços Autorizados
Alfa Romeo.
fig. 156
A0K0172
175CONHECIMENTO DO
VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃOEM EMERGÊNCIAMANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE ALFABÉTICO

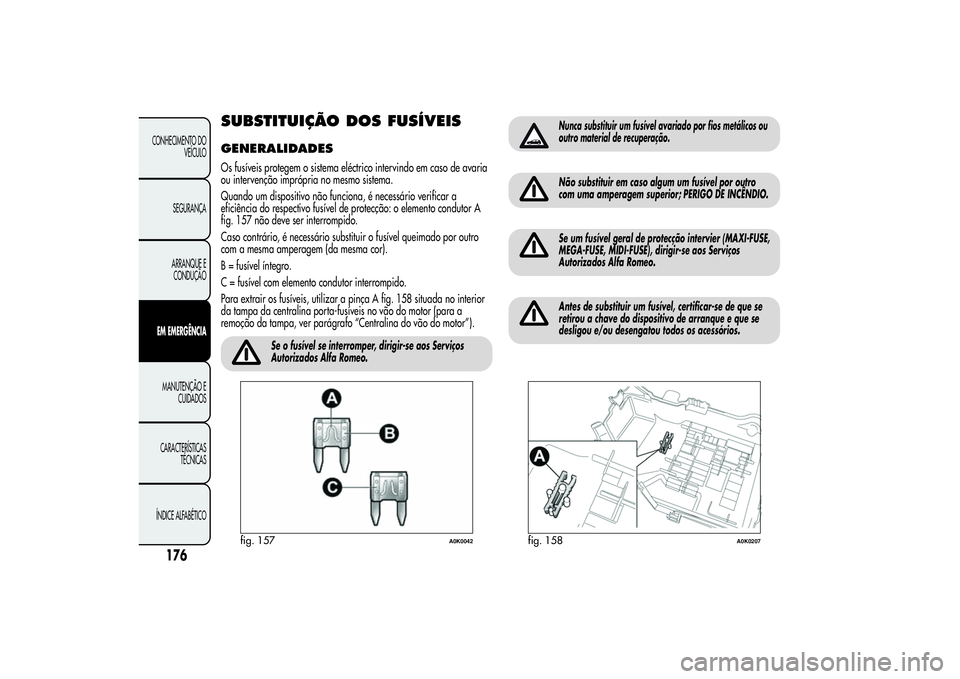

SUBSTITUIÇÃO DOS FUSÍVEISGENERALIDADESOs fusíveis protegem o sistema eléctrico intervindo em caso de avaria
ou intervenção imprópria no mesmo sistema.
Quando um dispositivo não funciona, é necessário verificar a
eficiência do respectivo fusível de protecção: o elemento condutor A
fig. 157 não deve ser interrompido.
Caso contrário, é necessário substituir o fusível queimado por outro
com a mesma amperagem (da mesma cor).
B = fusível íntegro.
C = fusível com elemento condutor interrompido.
Para extrair os fusíveis, utilizar a pinça A fig. 158 situada no interior
da tampa da centralina porta-fusíveis no vão do motor (para a
remoção da tampa, ver parágrafo “Centralina do vão do motor”).
Se o fusível se interromper, dirigir-se aos Serviços
Autorizados Alfa Romeo.
Nunca substituir um fusível avariado por fios metálicos ou
outro material de recuperação.Não substituir em caso algum um fusível por outro
com uma amperagem superior; PERIGO DE INCÊNDIO.Se um fusível geral de protecção intervier (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE), dirigir-se aos Serviços
Autorizados Alfa Romeo.Antes de substituir um fusível, certificar-se de que se
retirou a chave do dispositivo de arranque e que se
desligou e/ou desengatou todos os acessórios.
fig. 157
A0K0042
fig. 158
A0K0207
176
